Vorwärts- und Rückwärtsregler mit Geschwindigkeitsregulierung für DC Motor oder Linearantrieb

Preis: €15.00

Artikelnummer: 0044008 (DC 10V-60V 6A)

Bitte wählen Sie:

Menge:

Merkmal:
Steuern Sie die Vorwärtsdrehung, den Stopp, die Rückwärtsdrehung und die Geschwindigkeitsregulierung des DC-Bürstenmotors.
Steuern Sie das Ausfahren, Stoppen, Einfahren und die Geschwindigkeitsregelung des DC-Linearantriebs.

Spezifikation:
Modell: 0044008
Betriebsspannungsbereich: DC 10V~60V
Nennstrom: 6A
Der maximaler bedienter Strom: 10A

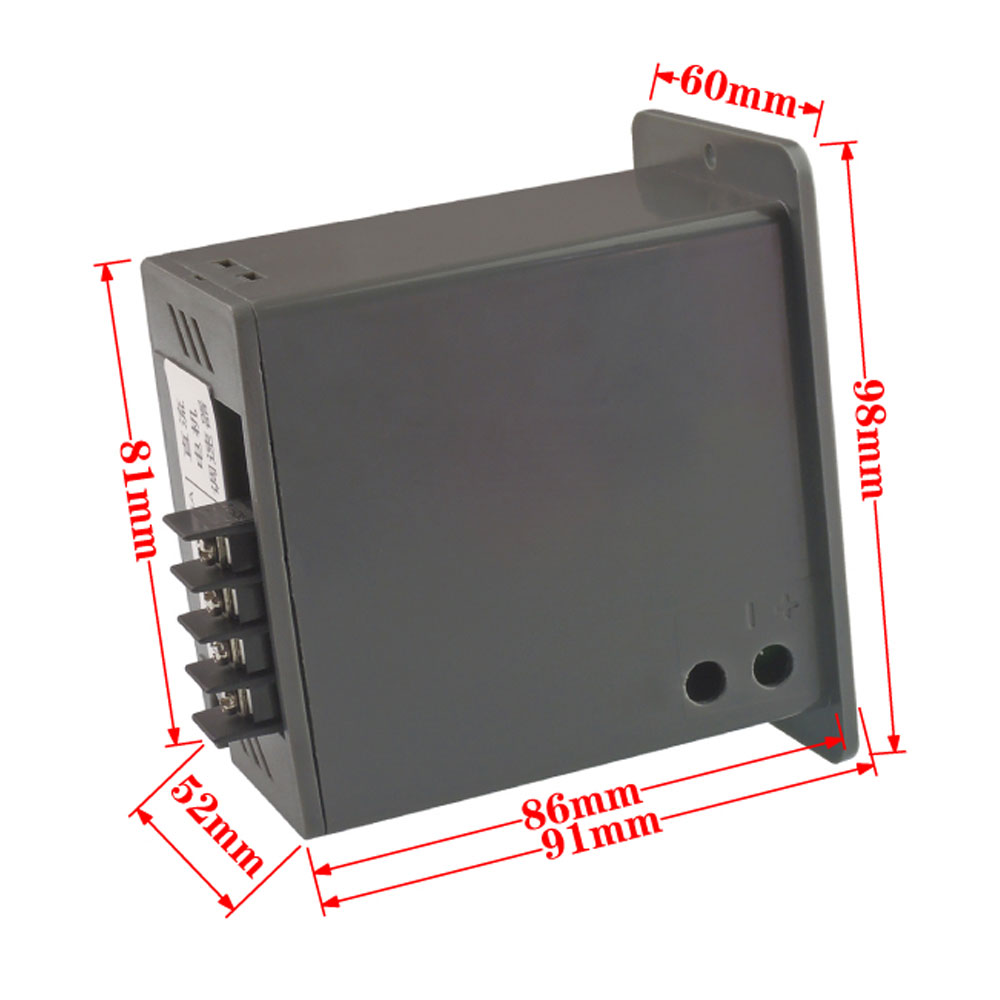

Größe: 91 x 98 x 60 mm
Regelbare Geschwindigkeit Bereich: 5%~100%

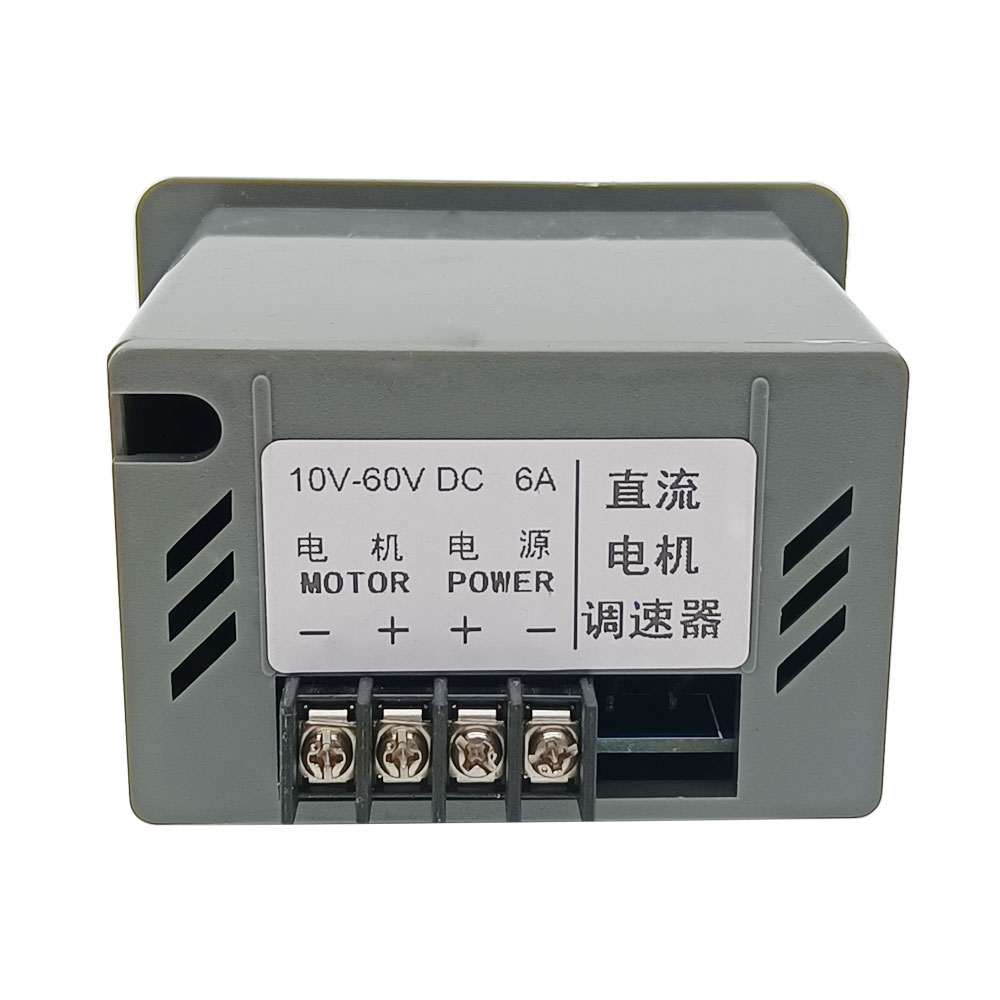

Verdrahtung:
1) Schließen Sie den Pluspol der DC Stromversorgung an die Klemme <+> der , und schließen Sie den Minuspol der DC Stromversorgung an die Klemme <−> der . Die Pluspol und Minuspol können nicht vertauscht werden, Andernfalls wird der Controller beschädigt.
2) Schließen Sie den Linearantrieb oder den Gleichstrommotor an zwei Klemmen der . Sie können diese beiden Drähte vertauschen, um die Bewegungsrichtung zu ändern.

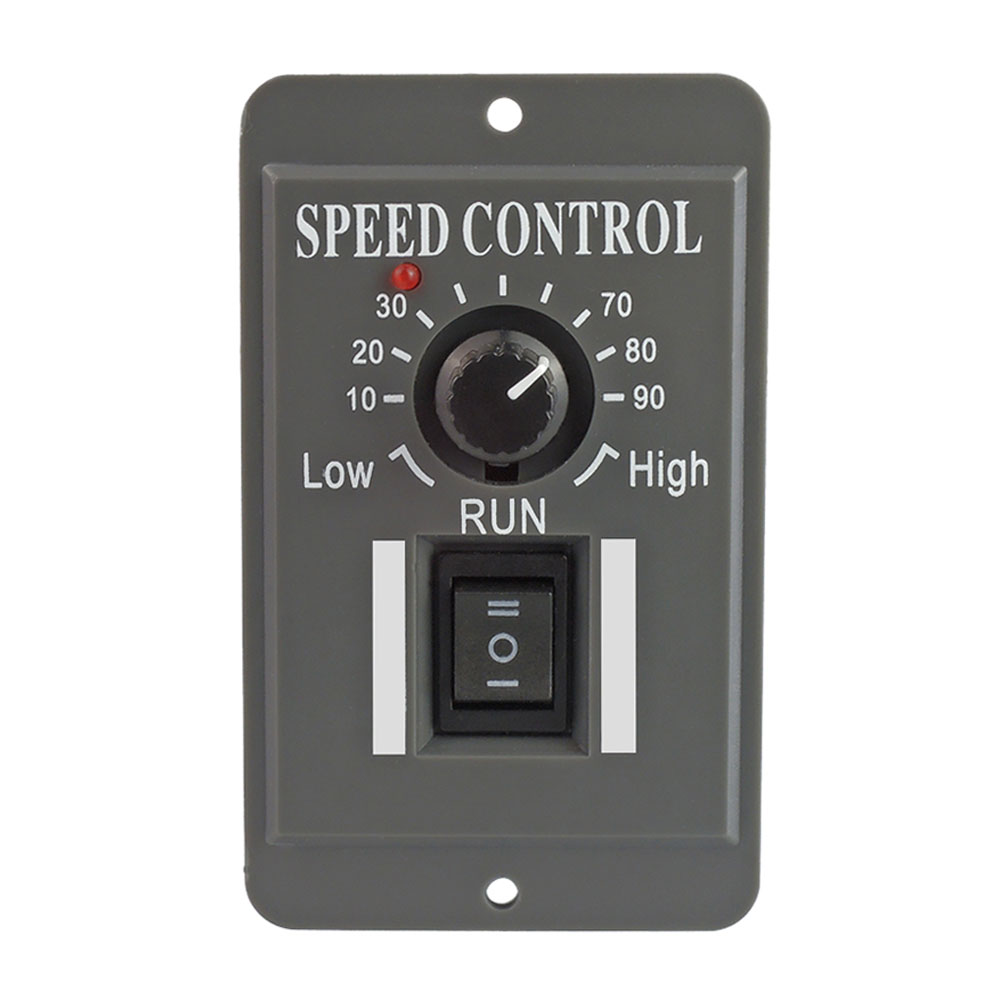

Betrieb für Linearantrieb:
Bringen Sie den Schalter in die Position obere, der Linearantrieb fährt nach außen.
Bringen Sie den Schalter in die Position mittlere, der Linearantrieb stoppt.
Bringen Sie den Schalter in die Position untere, der Linearantrieb fährt nach innen zurück.

Drehen Sie den Knopf, um die Bewegungsgeschwindigkeit de Linearantrieb einzustellen.
Drehen im Uhrzeigersinn, Linearantrieb zu beschleunigen.
Drehen im Gegenuhrzeigersinn, Linearantrieb zu verlangsamen.

Betrieb für Gleichstrommotor:
Bringen Sie den Schalter in die Position obere, der Motor dreht in positive Richtung.
Bringen Sie den Schalter in die Position mittlere, der Motor stoppt.
Bringen Sie den Schalter in die Position untere, der Motor dreht sich in umgekehrter Richtung.

Drehen Sie den Knopf, um die Drehzahl de Gleichstrommotor einzustellen.
Drehen im Uhrzeigersinn, Motor zu beschleunigen.
Drehen im Gegenuhrzeigersinn, Motor zu verlangsamen.
