Beschreibung:

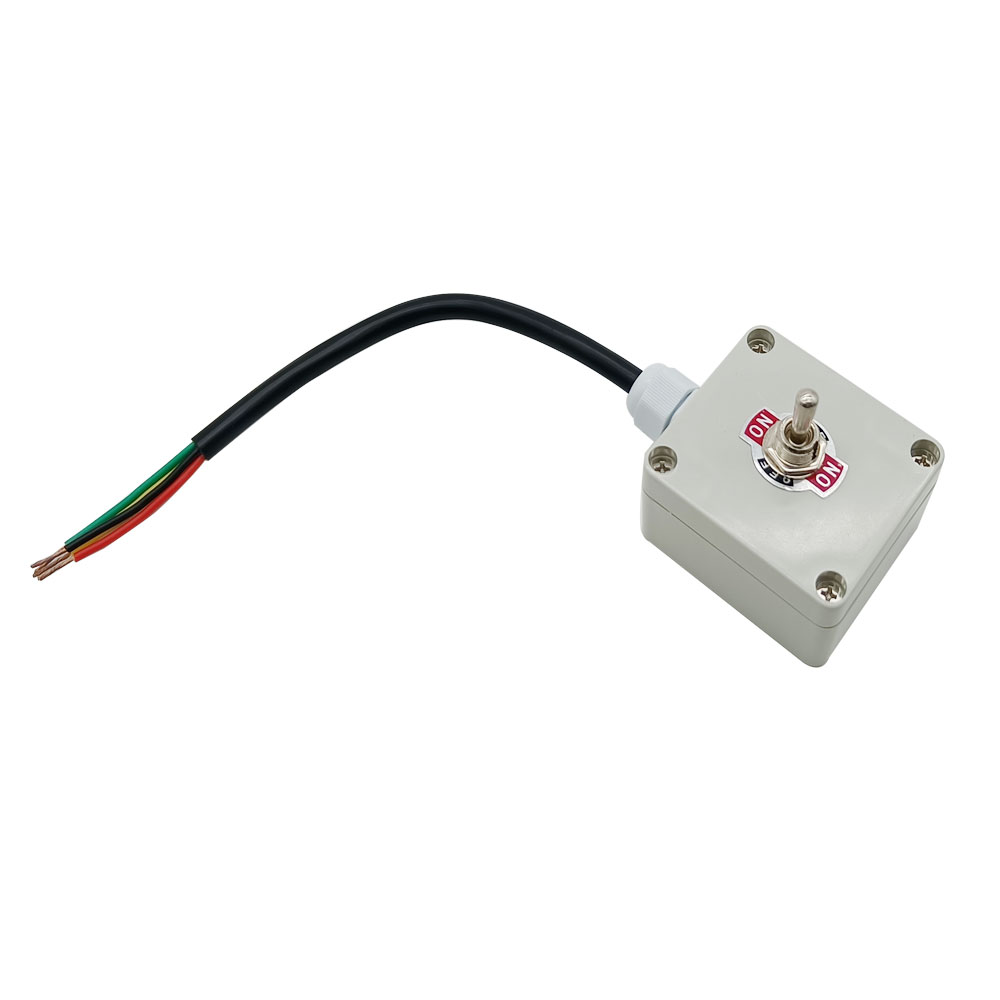

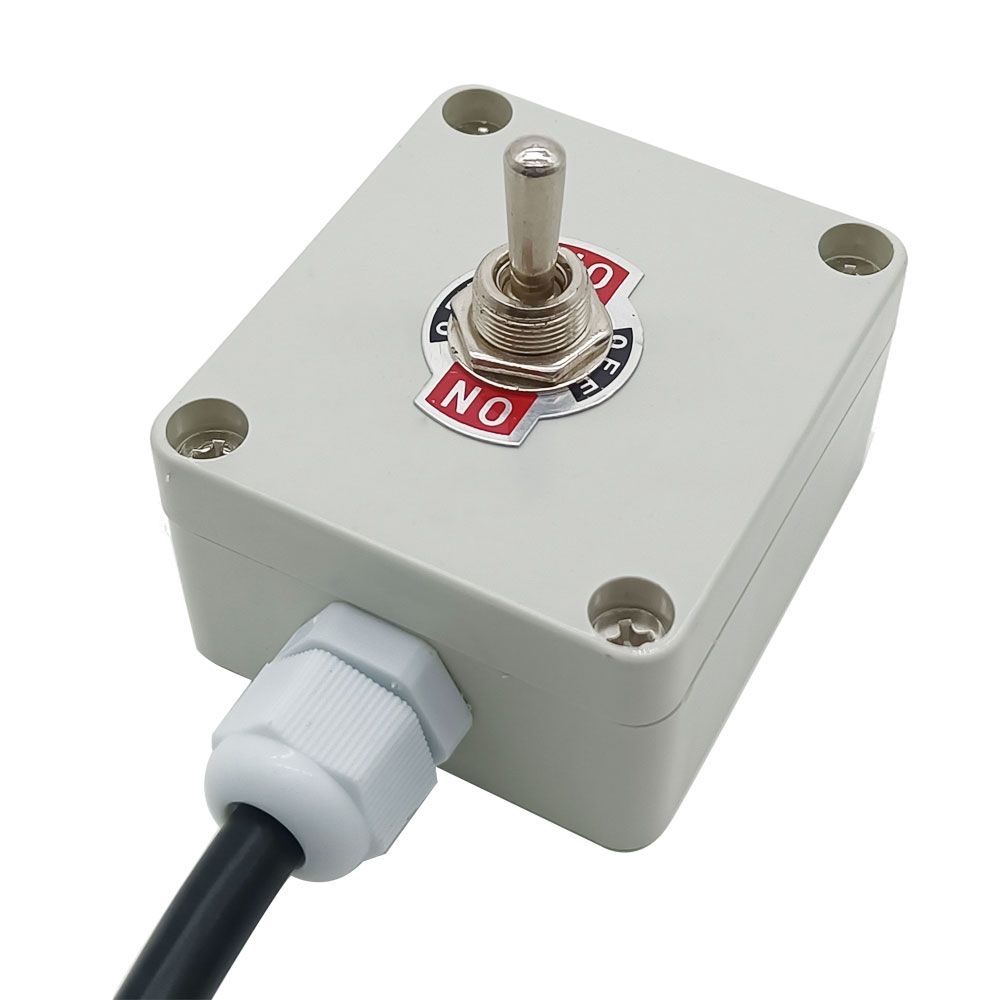

DPDT-Schalter mit umgekehrter Polarität für Rechts-/Linkslauf des Motors.
Geeignet zur Steuerung der Vorwärts- und Rückwärtsdrehung von
Gleichstrommotoren.
Geeignet zur Steuerung des Ein- und Ausfahrens von Linearantrieben.
Betriebsspannungsbereich: 3 ~ 48 VDC
Maximaler Laststrom: 30A bei 12V / 24V
Hauptfunktion: EIN (Vorwärts) – AUS (Stopp) – EIN (Rückwärts)

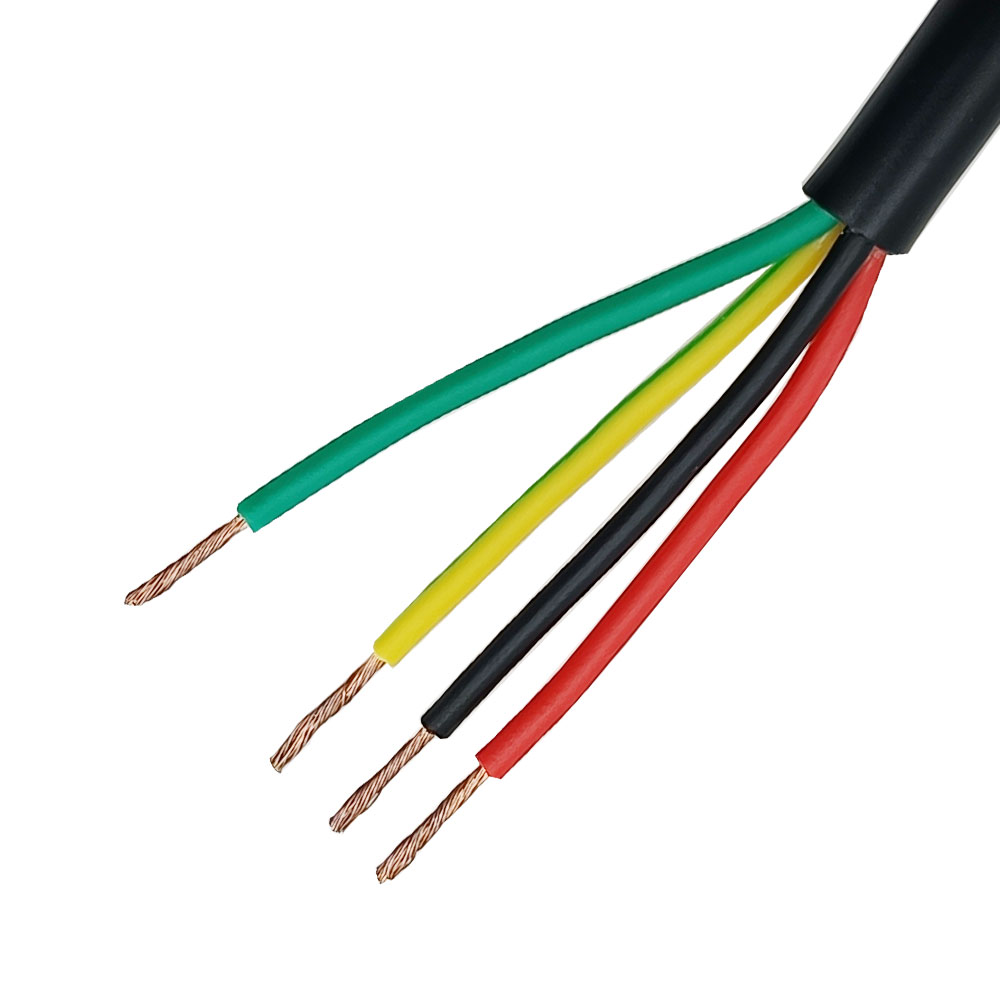

Mit einem 50CM vieradriges Kabel

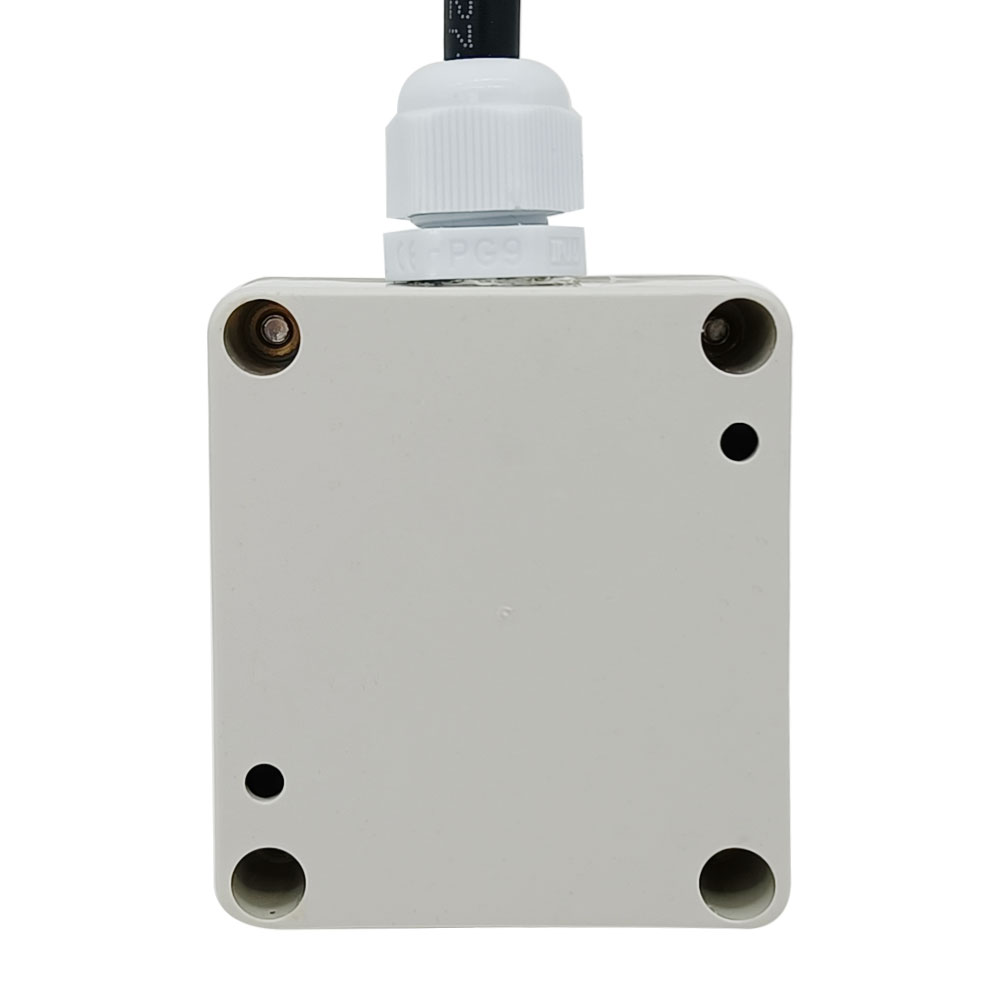

Wasserdichtes Gehäuse mit wasserdichtem Stecker
Gehäusegröße: 65 x 58 x 35 mm
Geeignet für DC 12V, 24V, 36V oder 48V Linearantriebe, wie Linearantriebe C, C2, D, F.
Verdrahtung:
1) Schließen Sie die Gleichstromversorgung an die roten und schwarzen Drähte
des Kippschalters an.
2) Verbinden Sie den Linearantrieb oder Gleichstrommotor mit den grünen und
gelben Drähten des Kippschalters.
Betrieb für Linearantrieb:
1) Schieben Sie den Griff in die Position , der Linearantrieb erstreckt
sich nach außen.
2) Schieben Sie den Griff in die Position , der Linearantrieb stoppt.
3) Schieben Sie den Griff in eine andere Position , der Linearantrieb
fährt nach innen ein.
Betrieb für Gleichstrommotor:
1) Schieben Sie den Griff in die Position , der Motor dreht in positive
Richtung.
2) Schieben Sie den Griff in die Position , der Motor stoppt.
3) Schieben Sie den Griff in eine andere Position , der Motor dreht in
umgekehrter Richtung.
