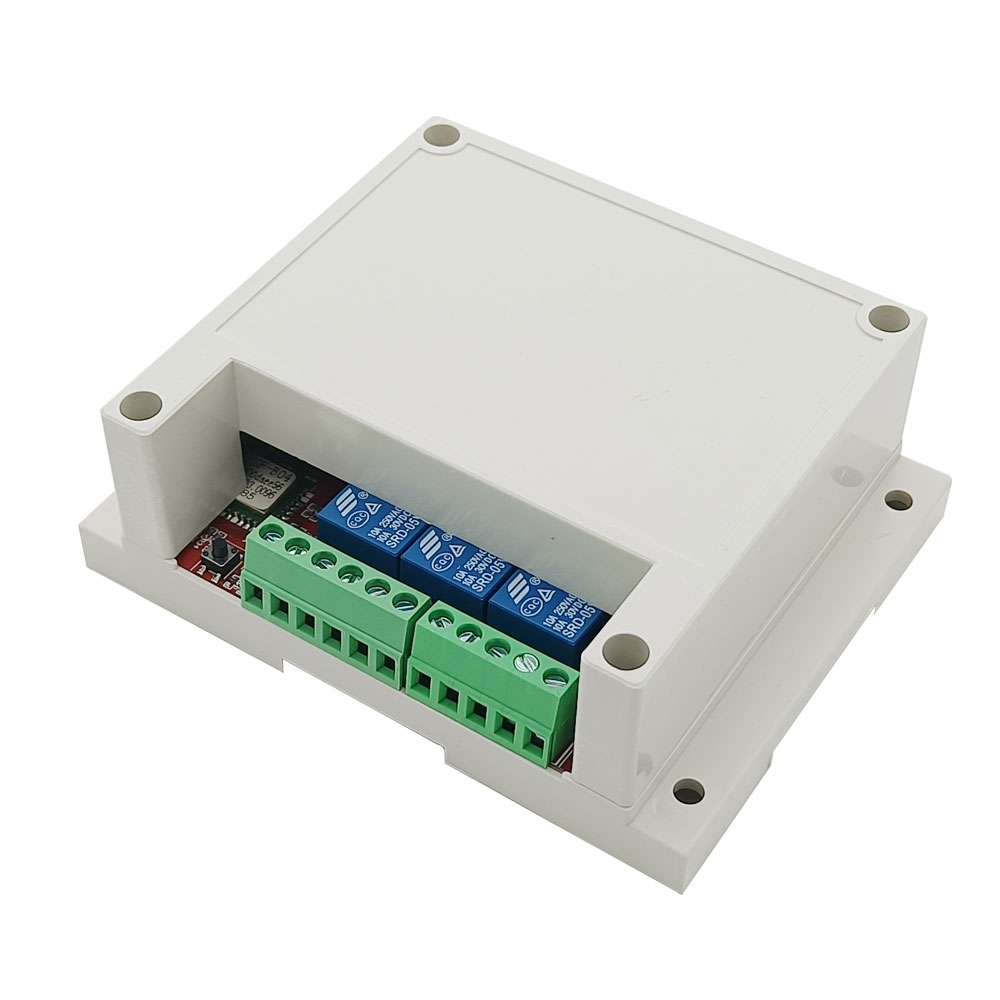

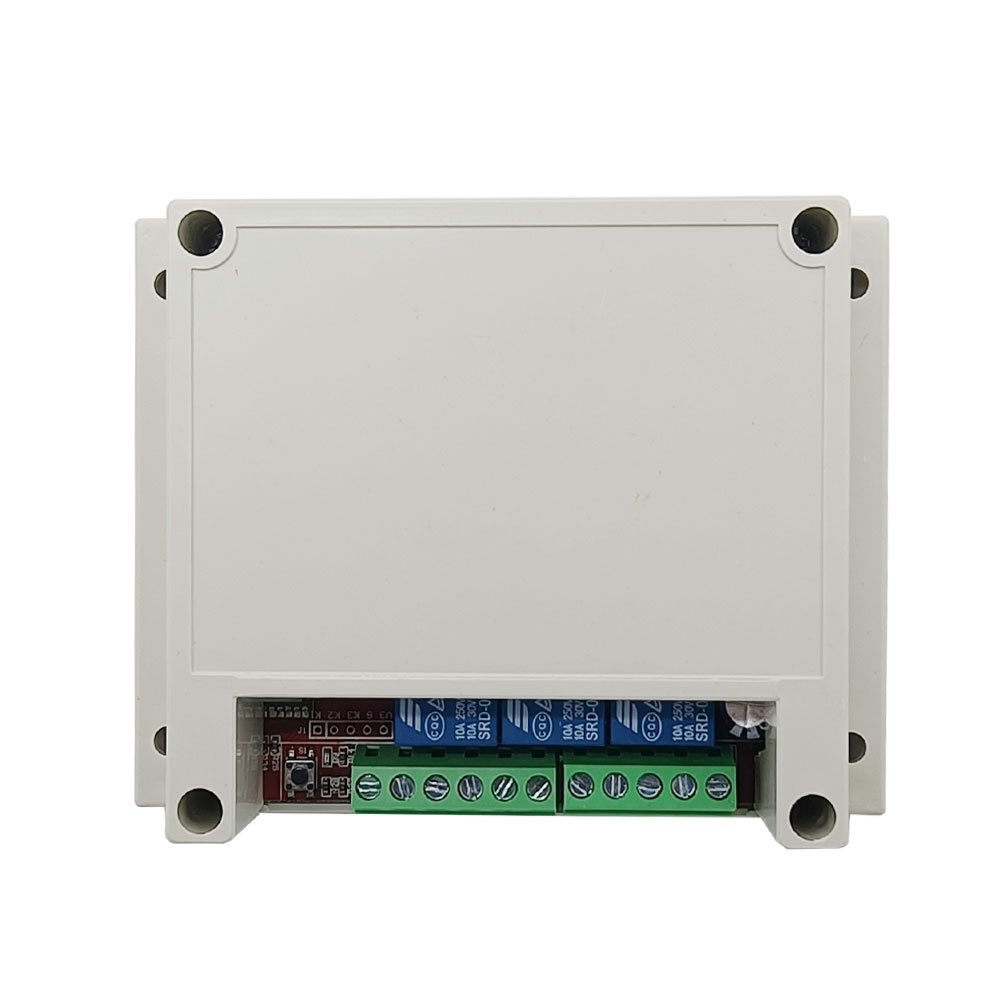

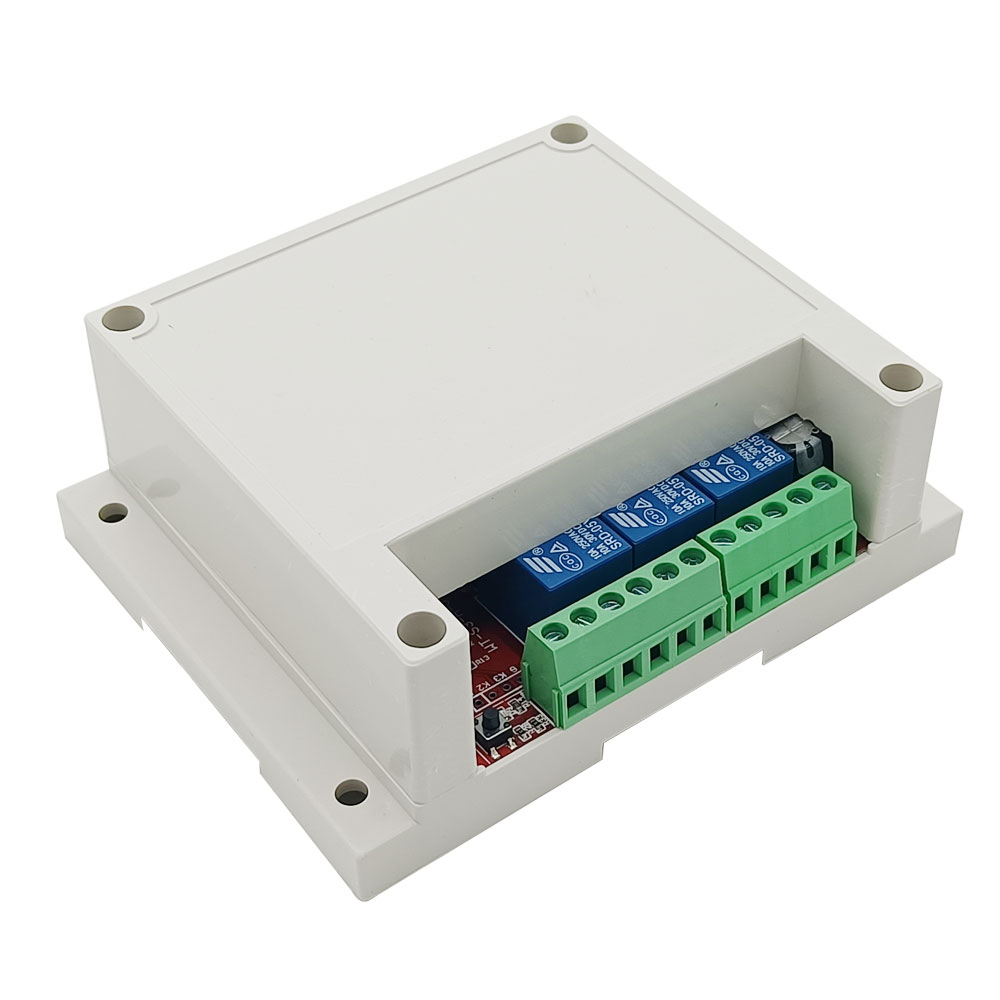

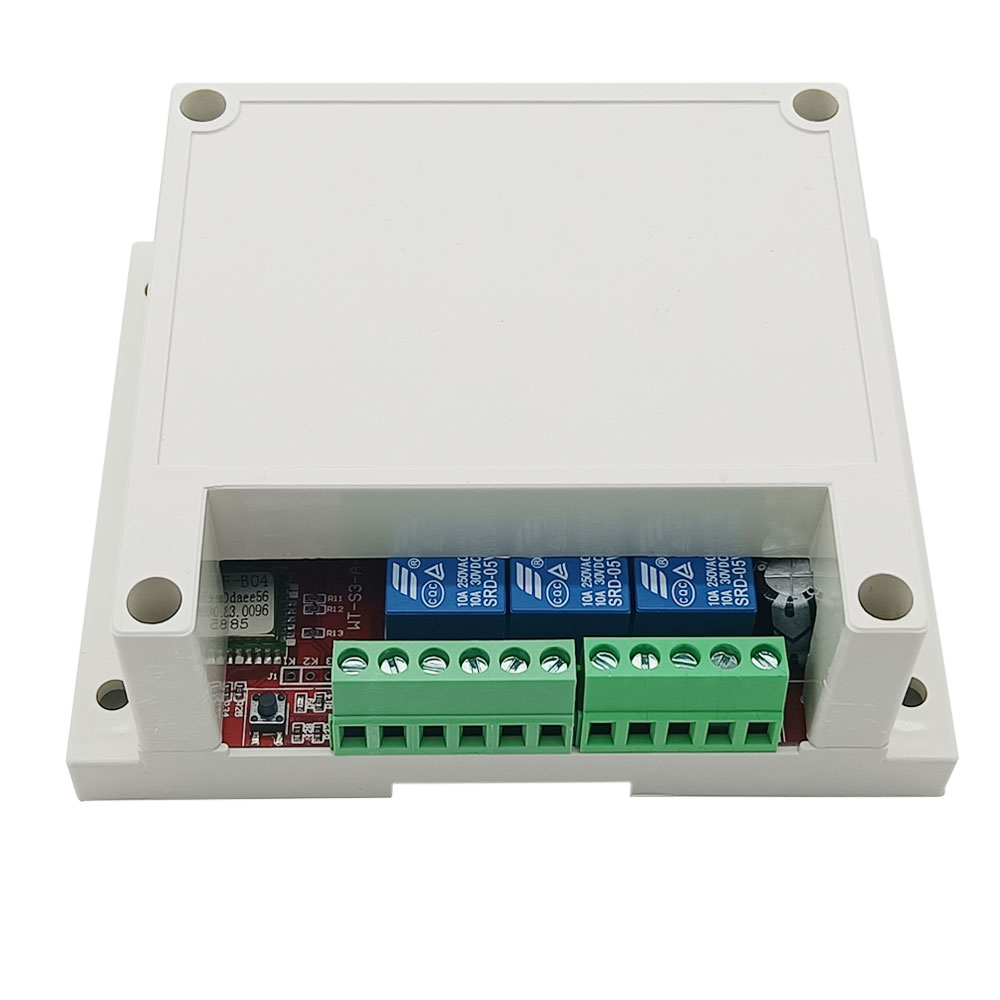

Vorhang/Motor/Linearantrieb WiFi Intelligent Kontrollschalter

Preis: €40.00

Artikelnummer: 0022010

Bitte wählen Sie:

Menge:

Produkt Anwendung:
Es eignet sich für eine Vielzahl von Automatisierungsanlässen, wie z.B. industrielle, landwirtschaftliche, kommerzielle und Heimintelligenz.Über das Smartphone und das Internet können wir mit diesem WIFI-Schalter verschiedene Geräte wieelektrische Vorhänge, kleine bidirektionale DC-Motoren (zwei Steuerleitungen), kleine bidirektionale AC-Motoren (drei Steuerleitungen), Linearantriebe, etc.

Produkt-Parameter:
Betriebsspannung: DC 6~24V
Ausgangsart: Relaisausgang (normalerweise geöffnet / normalerweise geschlossener Ausgang)
Betriebsspannungsbereich des Relais: AC 110~240V oder DC 0~28V
Der Anschlussbereich der Klemmen: 22-12 AWG
Kanal: 3 Kanäle
Betriebsmodus: Verriegelung (Kanal 1 und Kanal 2), Selbstverriegelung (Kanal 3)
Statischer Strom: ≤6mA
Betriebstemperatur: -20°C ~ +70°C
Maximale Belastung: 10A / Kanal

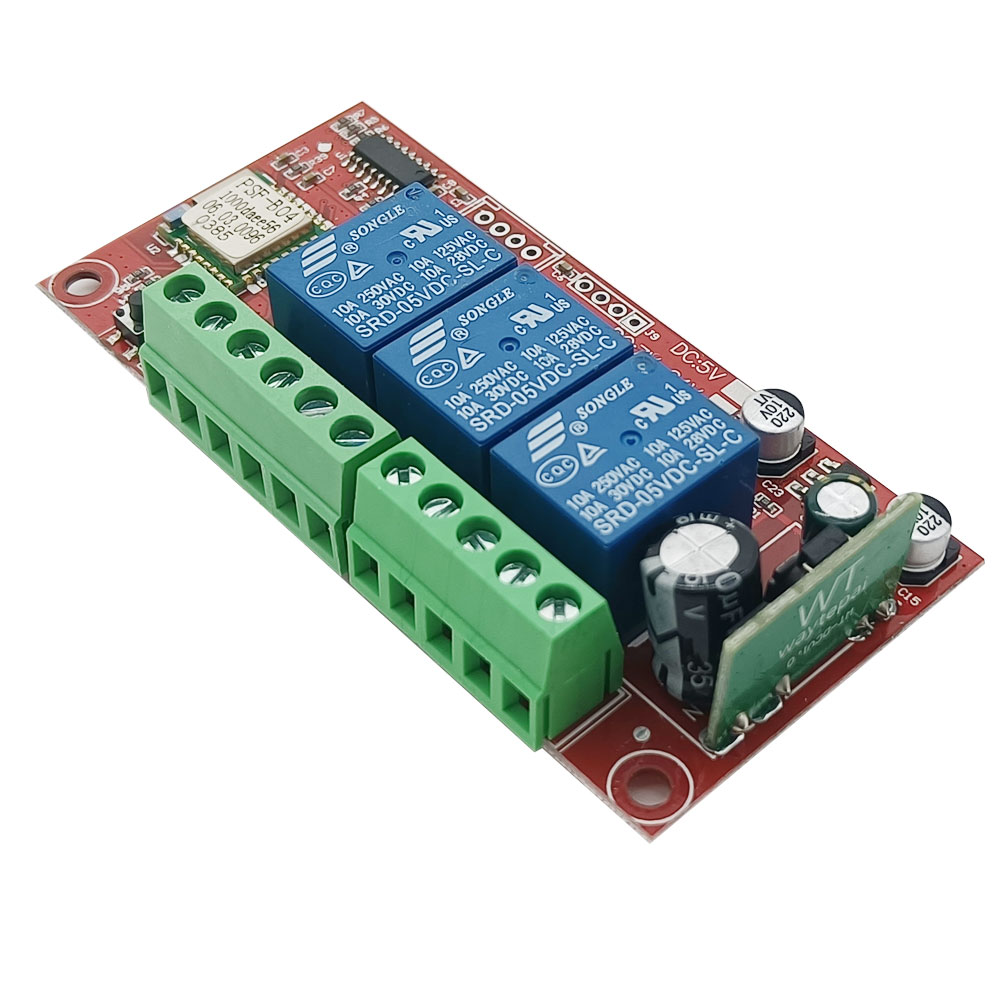

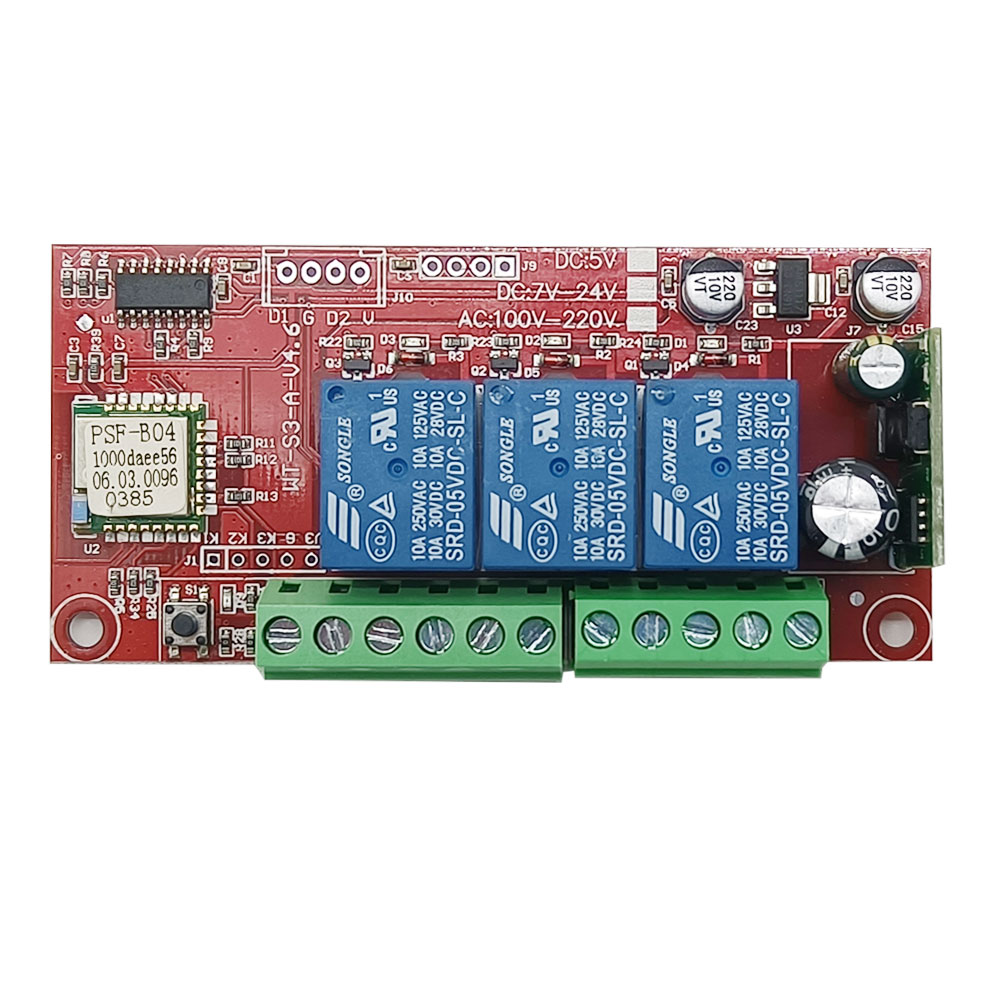

Mass von PCB: 93 x 45 x 19 mm

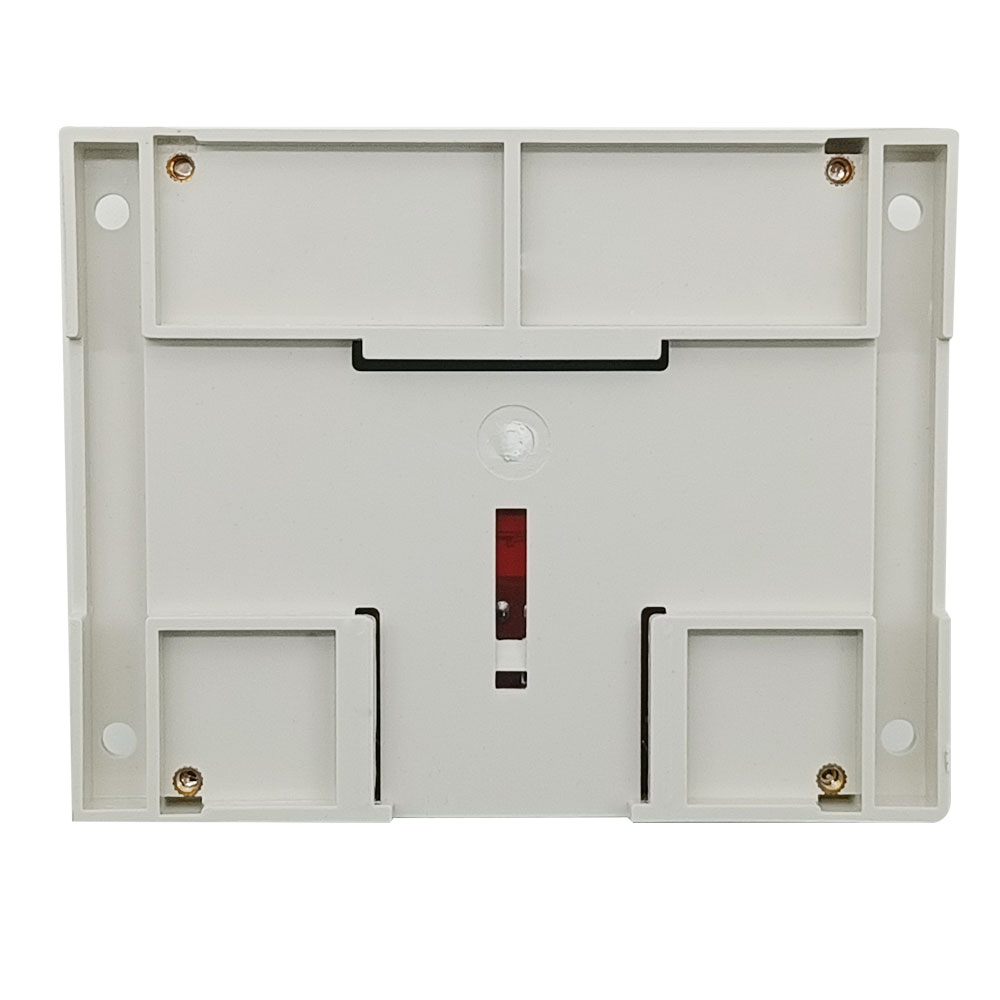

Mass von der Gehäuse: 115 x 90 x 42 mm

Produkteigenschaften:
Verbinden Sie sich mit dem Internet über das WiFi-Signal des drahtlosen Routers.
Über Smartphone App zu kontrollieren, keine Entfernungsbegrenzung.
Relaisausgang: Die Ausgangsklemme ist normalerweise geöffnet/ normalerweise geschlossen und kann zur Steuerung von DC oder AC Geräten verwendet werden.
Manuelle Schalteranschluss: Kann an Handschalter oder andere Geräte zur Steuerung des WiFi-Schalters angeschlossen werden.
Begrenzter Schalteranschluss: Kann an Endschalter oder andere Geräte zur Steuerung des WiFi-Schalters angeschlossen werden.
Es hat die Eigenschaften eines Rückleistungsschutzes und eines Überstromschutzes.
Es bietet Apps für Android und iOS und ist kostenlos nutzbar.
Die Android-Version der App unterstützt Android-Mobil- oder Tablet-Geräte.
Die iOS-Version der App unterstützt iPhone, iPad und iPod Touch.
Die APP unterstützt Englisch, Französisch, Deutsch, Spanisch, Russisch und viele andere Sprachen.
Timing-Funktion: Sie können das Gerät so einstellen, dass es zu verschiedenen Tageszeiten automatisch läuft.
Unterstützung für kundenspezifische Szeneneinstellungen, kann aus dem Telefon herauskommen, um eine automatische Steuerung zu erreichen.
Mit der Freigabefunktion können Sie dieses Gerät mit anderen Mobiltelefonen gemeinsam nutzen.

Verwendung des Produkts:
A. Für die Installation, Registrierung und Verwendung von APP lesen Sie bitte das Handbuch des APP.
B. Steuern Sie den Linearantrieb oder einen kleinen bidirektionalen DC-Motor (zwei Steuerleitungen):

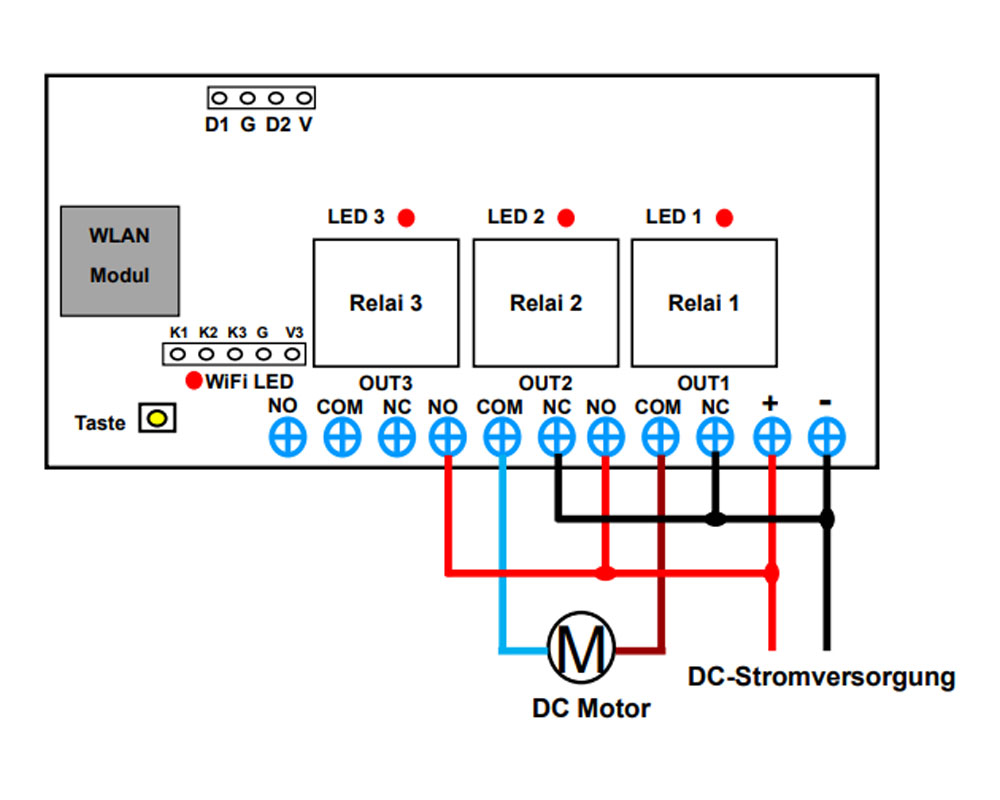

1. Anschließen wie unten gezeigt:

1) Verbinden Sie den positiven Anschluss der DC Stromversorgung mit dem Eingangsanschluss "+" des WiFi-Schalters und den negativen Anschluss der DC Stromversorgung mit dem Eingangsanschluss "-" des WiFi-Schalters;
2) Verbinden Sie den positiven Anschluss der DC-StromversorgungmitzweiKlemmen "NO" des WiFi-Schalters "OUT1" und "OUT2", den negativen Anschluss der DC-StromversorgungmitzweiKlemmen "NC" des WiFi-Schalters "OUT1" und "OUT2";
3) Schließen Sie zwei Drähte des DC-Motors oder Linearantriebs an zwei Klemmen "COM" des WiFi-Schalters "OUT1" und "OUT2" an, Sie können diese beiden Drähte ändern, um die Arbeitsrichtung des Linearantriebs oder Motors zu ändern.

2. Operation:
1) Drücken Sie die Taste 1 am APP, Relais 1 wirdaktiviert (zweiKlemmen "NO" und "COM" von OUT1 sindangeschlossen, zweiKlemmen "NC" und "COM" sindgetrennt), und der DC-Motor dreht in die positive Richtung, oder der Linearantriebfährtaus.
2) Drücken Sie die Taste 1 am APP erneut, Relais 1 istdeaktiviert (zweiKlemmen "OUT" und "COM" von OUT1 sindgetrennt, zweiKlemmen "NC" und "COM" sindangeschlossen), DC-Motor oderLinearantriebfunktioniertnicht mehr.
3) Drücken Sie die Taste 2 am APP, Relais 2 wirdaktiviert (zweiKlemmen "NO" und "COM" von OUT2 sindangeschlossen, zweiKlemmen "NC" und "COM" sindgetrennt), und der DC-Motor dreht in die umgekehrteRichtung, oder der Linearantriebfährtein.
4) Drücken Sie die Taste 2 am APP erneut, Relais 2 ist deaktiviert (zwei Klemmen "OUT" und "COM" von OUT2 sind getrennt, zwei Klemmen "NC" und "COM" sind angeschlossen), DC-Motor oder Linearantrieb funktioniert nicht mehr.

C. Steuerung eines kleinen bidirektionalen AC-Motors (drei Steuerleitungen):

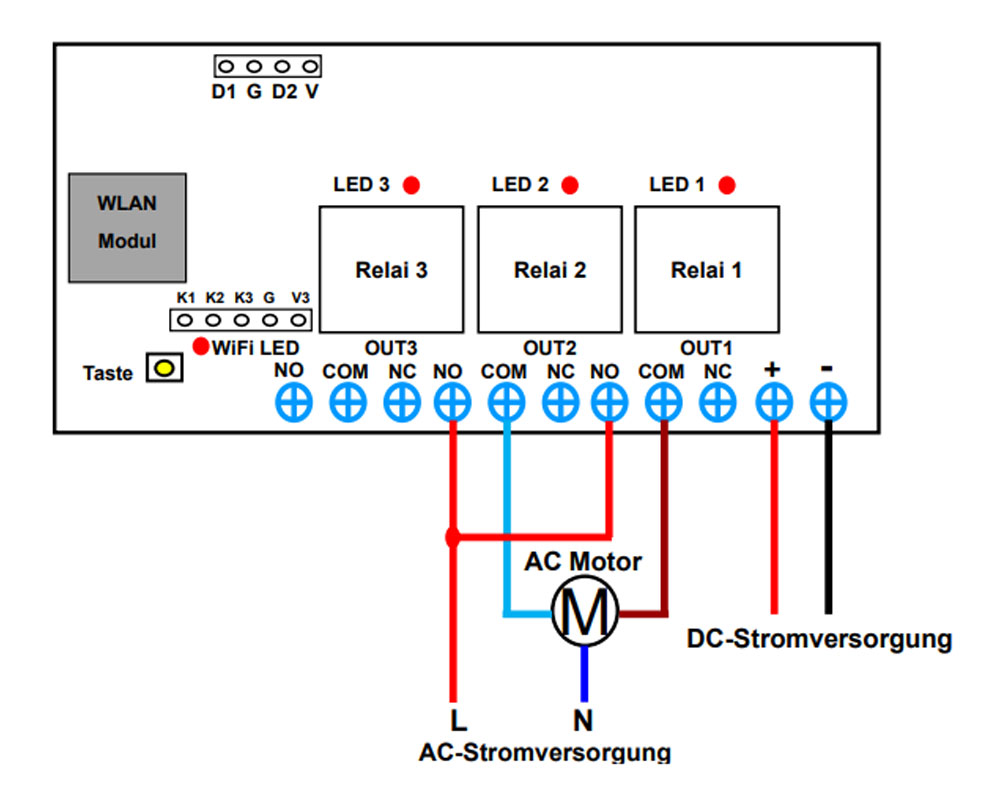

1. Anschließen wie unten gezeigt:

1) Verbinden Sie den positiven Anschluss der DC-Stromversorgung mit dem Eingangsanschluss "+" des WiFi-Schalters und den negativen Anschluss der DC-Stromversorgung mit dem Eingangsanschluss "-" des WiFi-Schalters;
2) Schließen Sie die stromführende Leitung der AC-Stromversorgung an zwei Klemmen "NO" des WiFi-Schalters "OUT1" und "OUT2" an und verbinden Sie den Nullleiter der AC-Stromversorgung mit der gemeinsamen Klemme des AC-Motors;
3) Schließen Sie die Vorwärts- und Rückwärtsanschlusskabel des AC-Motors an zwei Klemmen "COM" des WiFi-Schalters "OUT1" bzw. "OUT2" an, Sie können diese beiden Kabel ändern, um die Arbeitsrichtung des Motors zu ändern.

2. Operation:
1) Drücken Sie die Taste 1 am APP, Relais 1 wird aktiviert (zwei Klemmen "NO" und "COM" von OUT1 sind angeschlossen, zwei Klemmen "NC" und "COM" sind getrennt), und der AC-Motor dreht in die positive Richtung.
2) Drücken Sie die Taste 1 am APP erneut, Relais 1 wird deaktiviert (zwei Klemmen "NO" und "COM" von OUT1 werden getrennt, zwei Klemmen "NC" und "COM" werden angeschlossen), und der AC-Motor arbeitet nicht mehr.
3) Drücken Sie den Taster 2 am APP, Relais 2 wird aktiviert (zwei Klemmen "NO" und "COM" von OUT2 sind angeschlossen, zwei Klemmen "NC" und "COM" sind getrennt), und der AC-Motor dreht in die umgekehrte Richtung.
4) Drücken Sie die Taste 2 am APP erneut, Relais 2 ist deaktiviert (zwei Klemmen "NO" und "COM" von OUT2 sind getrennt, zwei Klemmen "NC" und "COM" sind angeschlossen), und der AC-Motor arbeitet nicht mehr.

D. Der Betrieb des dritten Relais:
1. Arbeitet das dritte Relais im Selbstverriegelungsmodus, und die Bedienung ist wie folgt:
Drücken Sie die Taste 3 am APP, das dritte Relais wird aktiviert (zwei Klemmen "NO" und "COM" von OUT3 sind verbunden, zwei Klemmen "NC" und "COM" sind getrennt); drücken Sie die Taste 3 am APP erneut, das dritte Relais wird deaktiviert (zwei Klemmen "NO" und "COM" von OUT3 sind getrennt, und zwei Klemmen "NC" und "COM" sind verbunden).

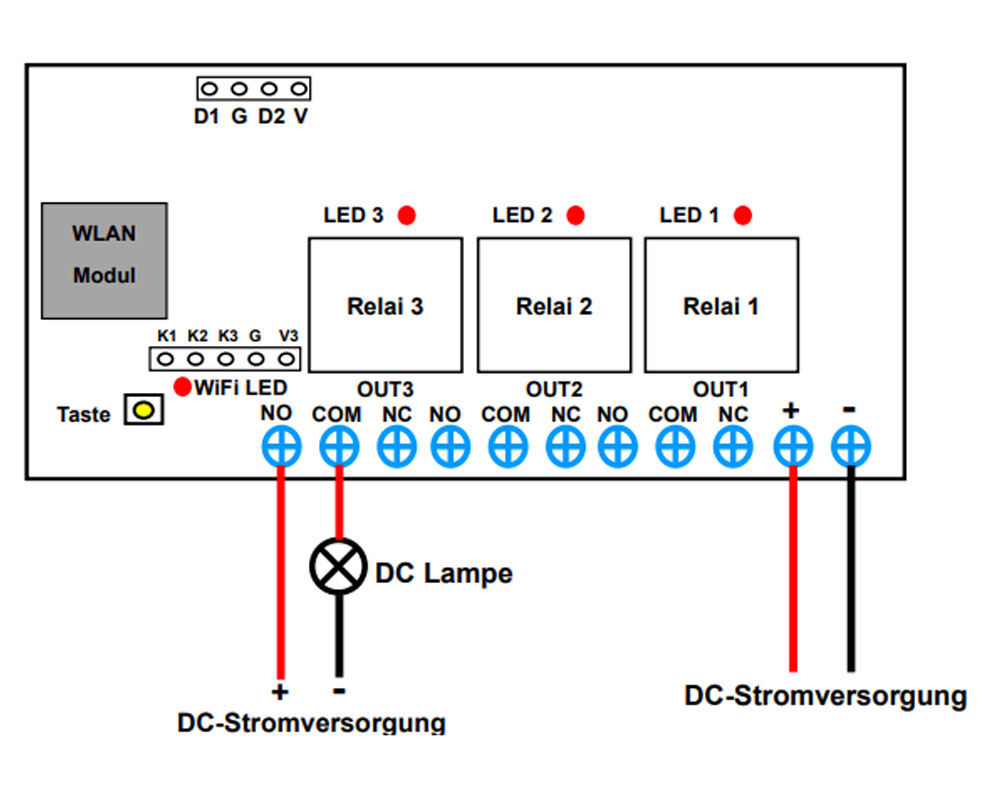

2. Bei Verwendung des dritten Relais zur Steuerung einer DC-Lampe, anschließen wie unten gezeigt:

1) Verbinden Sie den positiven Anschluss der DC-Stromversorgung mit dem Anschluss "NO" von "OUT3", verbinden Sie den Anschluss "COM" von "OUT3" mit dem positiven Anschluss der DC-Lampe und verbinden Sie den negativen Anschluss der DC-Lampe mit dem negativen Anschluss der DC-Stromversorgung.
2) Drücken Sie die Taste 3 am APP, Relais 3 wird aktiviert (zwei Klemmen "NO" und "COM" von OUT3 sind angeschlossen, zwei Klemmen "NC" und "COM" sind getrennt), und die DC-Lampe wird eingeschaltet.
3) Taste 3 am APP erneut drücken, Relais 3 wird deaktiviert (zwei Klemmen "NO" und "COM" von OUT3 werden getrennt, zwei Klemmen "NC" und "COM" werden angeschlossen), und die DC-Lampe wird ausgeschaltet.

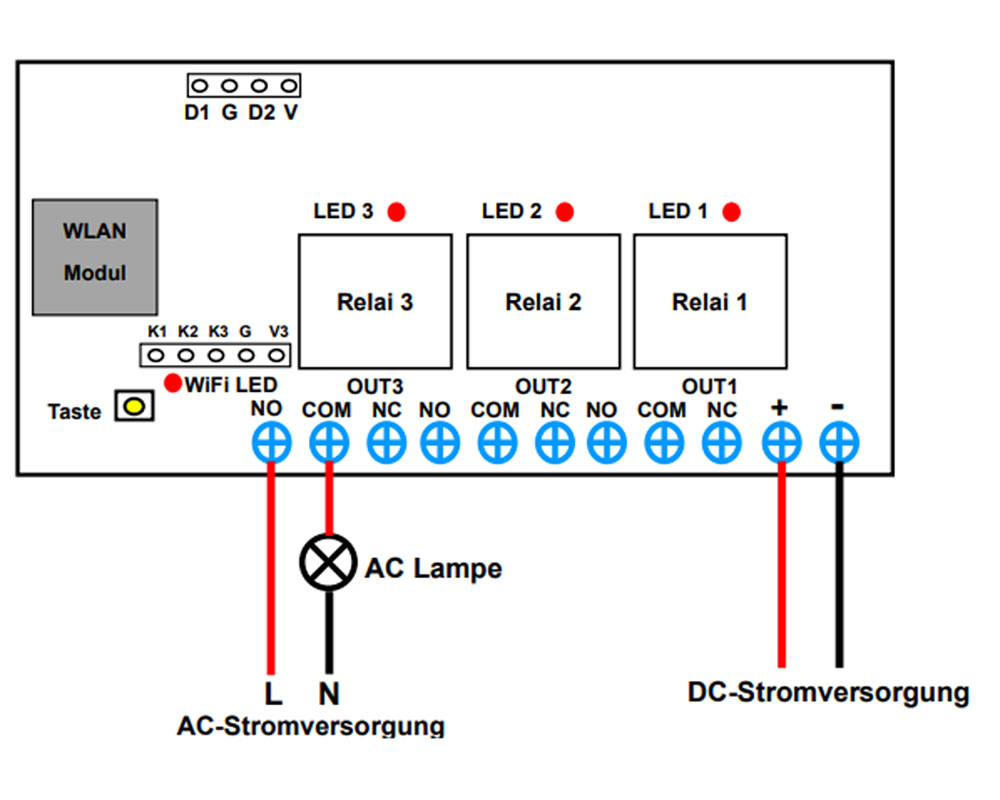

3. Wenn Sie ein drittes Relais zur Steuerung einer AC-Lampe verwenden, schließen Sie es wie unten gezeigt an:

1) Schließen Sie die stromführende Leitung der AC-Stromversorgung an die Klemme "NO" von "OUT3" an, verbinden Sie die Klemme "COM" von "OUT3" mit einer Seite der AC-Lampe und verbinden Sie eine andere Seite der AC-Lampe mit dem Nullleiter der AC-Stromversorgung.
2) Drücken Sie die Taste 3 am APP, Relais 3 wird aktiviert (zwei Klemmen "NO" und "COM" von OUT3 sind angeschlossen, zwei Klemmen "NC" und "COM" sind getrennt), und die AC-Lampe wird eingeschaltet.
3) Drücken Sie die Taste 3 am APP erneut, Relais 3 wird deaktiviert (zwei Klemmen "NO" und "COM" von OUT3 werden getrennt, zwei Klemmen "NC" und "COM" werden angeschlossen), und die AC-Lampe wird ausgeschaltet.

E. ManuelleFunktion:
Schließen Sie einendreipoligenHandschalter an die Klemmen "K1", "K2" und "G" an.
Beim Anschluss der Klemmen "K1" und "G" mit dem Handschalter wird das Relais 1 aktiviert und der Motor dreht in positive Richtung.
Beim Trennen der Klemmen "K1" und "G" mit dem Handschalter wird das Relais 1 deaktiviert und der Motor stoppt.

Beim Anschluss der Klemmen "K2" und "G" mit dem Handschalter wird das Relais 2 aktiviert und der Motor dreht in umgekehrter Richtung.
Beim Trennen der Klemmen "K2" und "G" mit dem Handschalter wird das Relais 2 deaktiviert und der Motor stoppt.

An die Klemmen "K3" und "G" können Sie auch einen zweipoligen Handschalter anschließen.
Beim Anschluss der Klemmen "K3" und "G" mit dem Handschalter wird das Relais 3 aktiviert und die Lampe eingeschaltet.
Beim Trennen der Klemmen "K3" und "G" mit dem Handschalter wird das Relais 3 deaktiviert und die Lampe ausgeschaltet.

F. Grenzwertfunktion:
1. Schließen Sie normalerweise geöffnete Endschalter an:

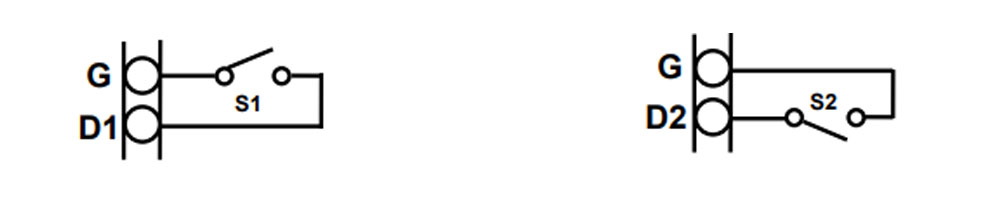

Schließen Sie zwei normalerweise geöffnete Endschalter an die Klemmen "G" und "D" an und schließen Sie sie wie unten gezeigt an:

Wenn der Motor in positiver Richtung dreht und der Endschalter S1 ausgelöst wird, stoppt der Motor automatisch. Wenn der Motor in umgekehrter Richtung dreht und der Endschalter S2 ausgelöst wird, stoppt der Motor automatisch.

2. Schließen Sie den Sensor an, z.B. Lichtschranke schalter, Näherungsschalter oder Hallschalter:

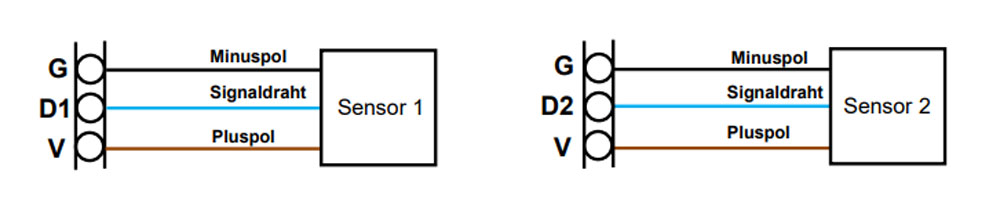

Schließen Sie den positiven Anschluss, den negativen Anschluss und die Signalleitung der beiden Sensorschalter an die Klemmen "V", "G" und "D" an und schließen Sie sie wie unten gezeigt an:

Wenn der Motor in positiver Richtung dreht und der Sensor 1 ausgelöst wird, stoppt der Motor automatisch. Wenn der Motor in umgekehrter Richtung dreht und der Sensor 2 ausgelöst wird, stoppt der Motor automatisch.
