Merkmal:
Modell: 0043090

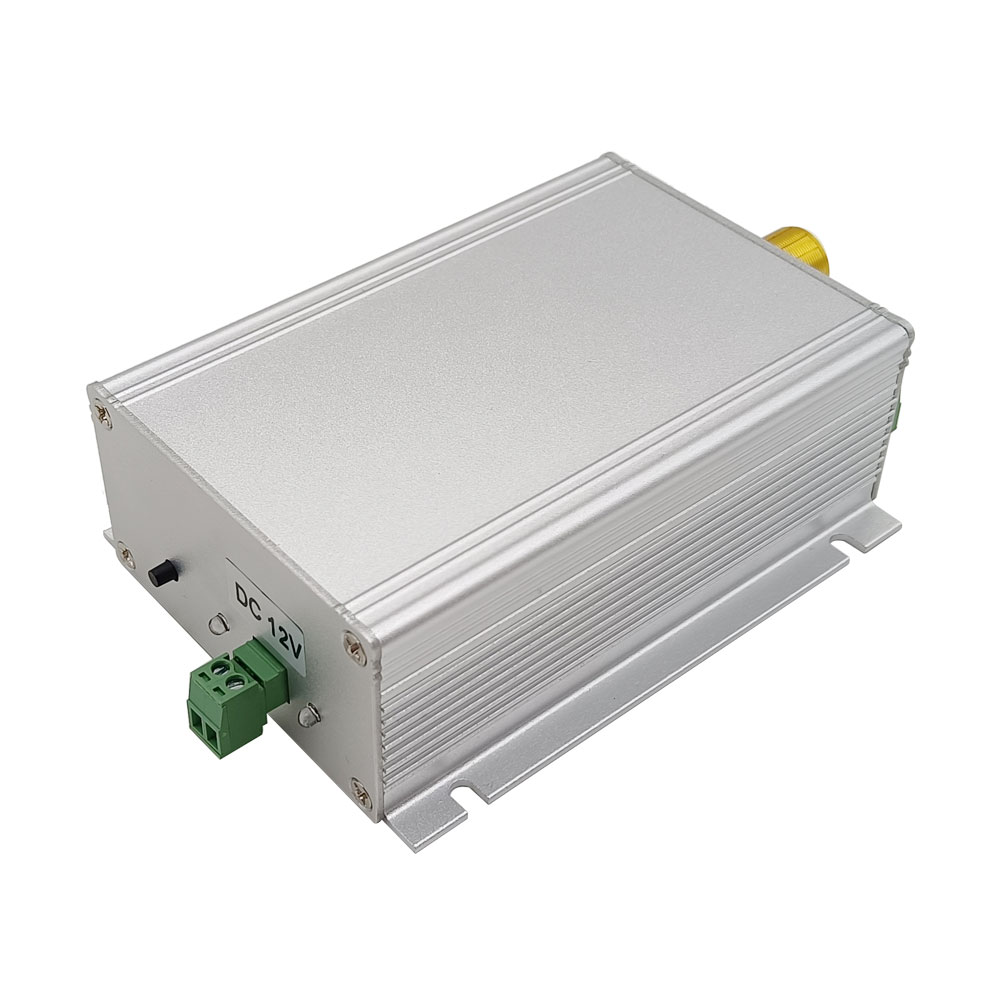

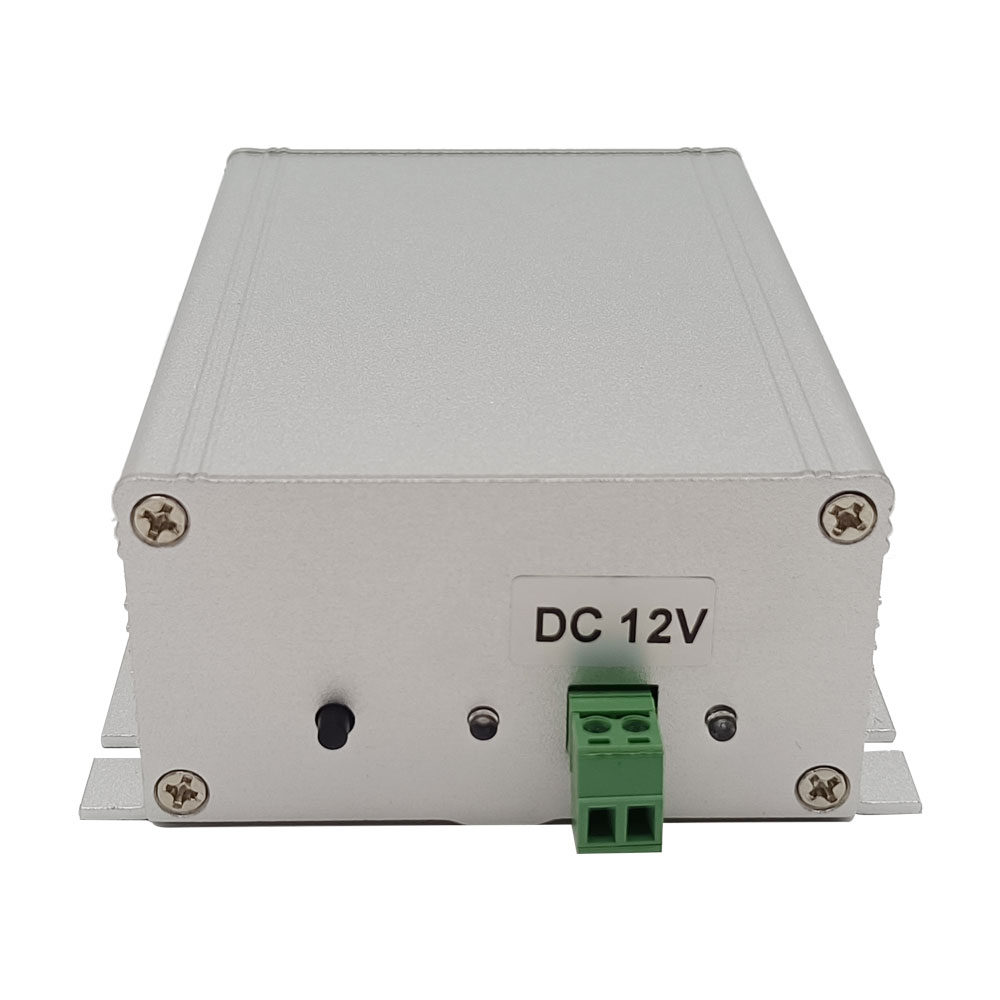

Betriebsspannung: 12V DC oder 24V DC, bitte verwenden Sie ein Netzteil mit
12V/5A oder 24V/3 A oder mehr, um es mit Strom zu versorgen.
Ausgangsspannung: 12V DC oder 24V DC
Nennstrom: 10A

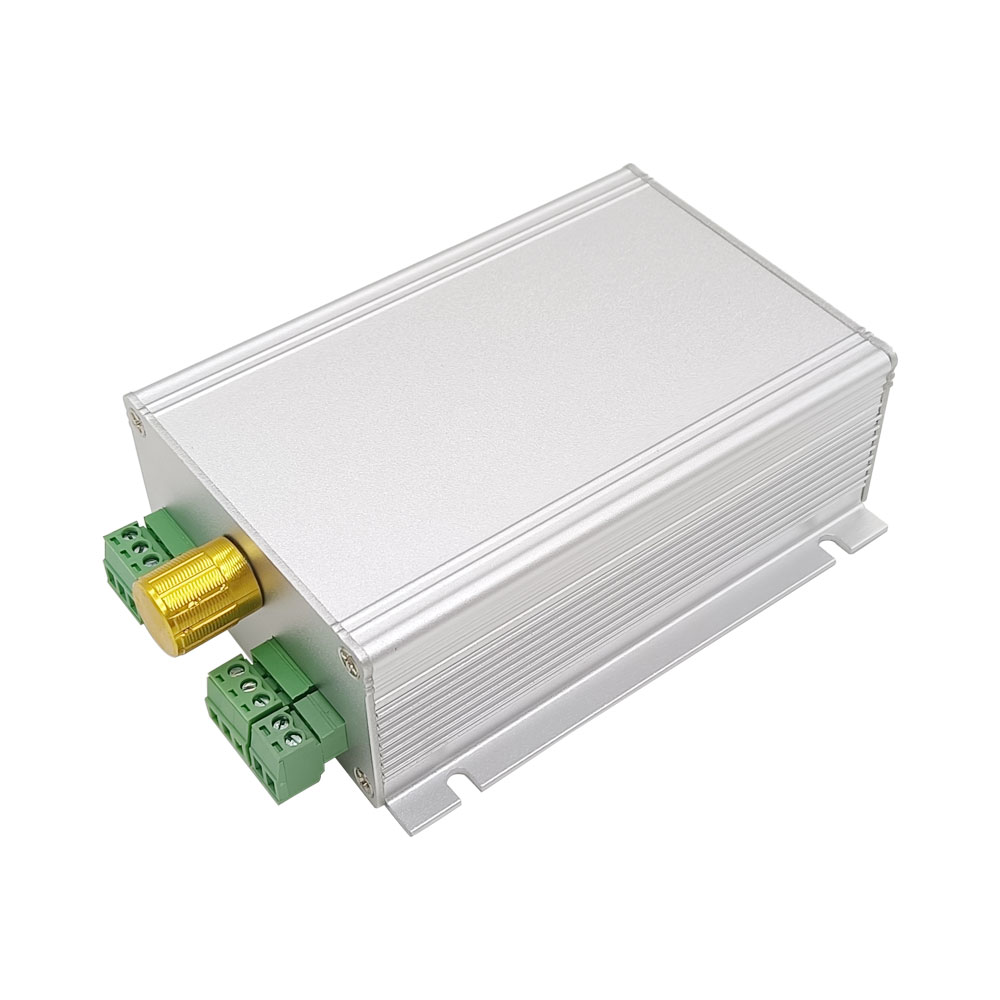

Maße der Controller: 113 x 88 x 39 mm

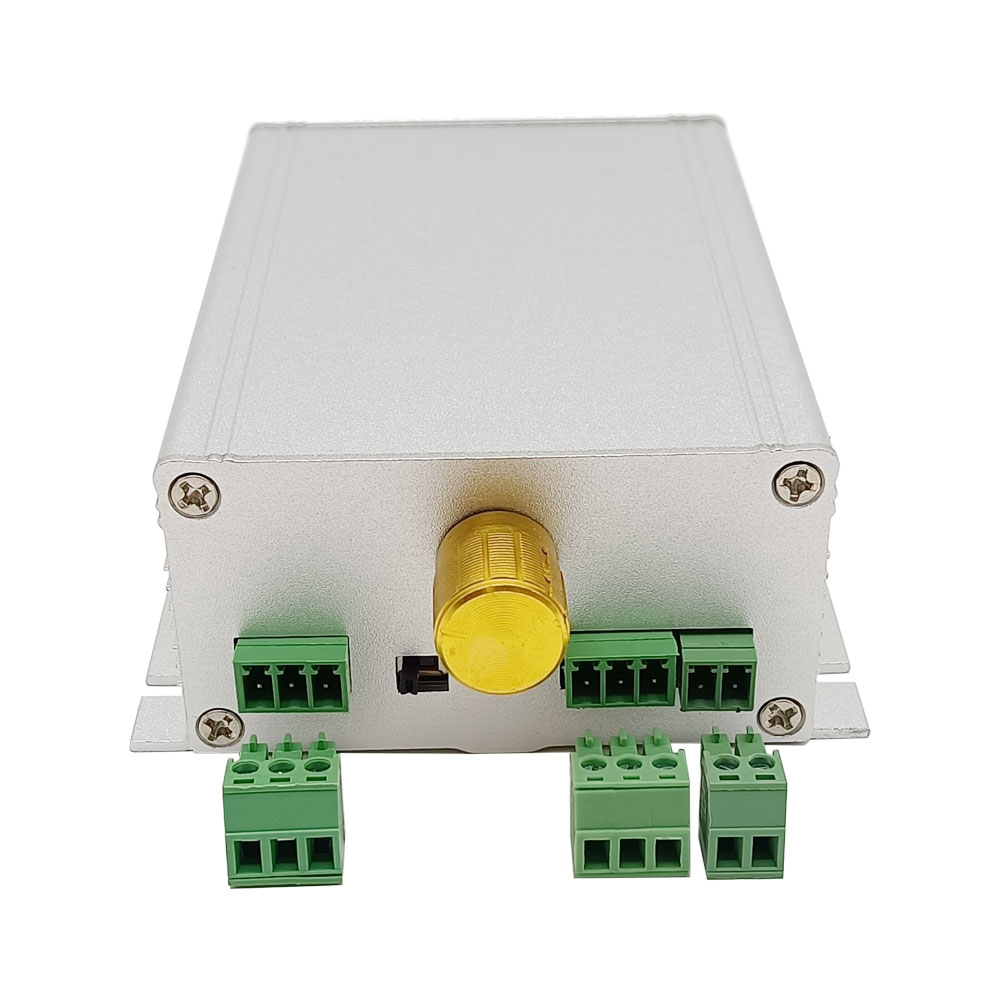

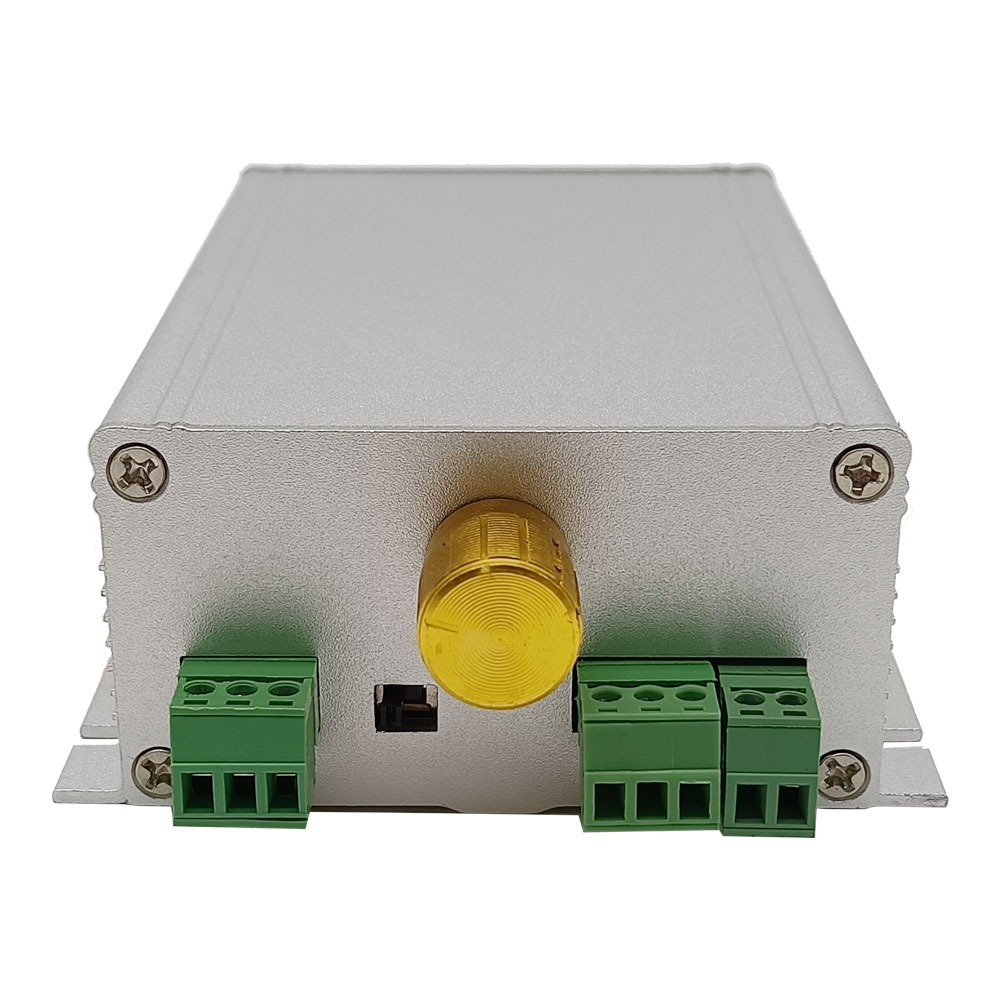

Mit einem Hubsteuerknebelschalter und einer Lerntaste

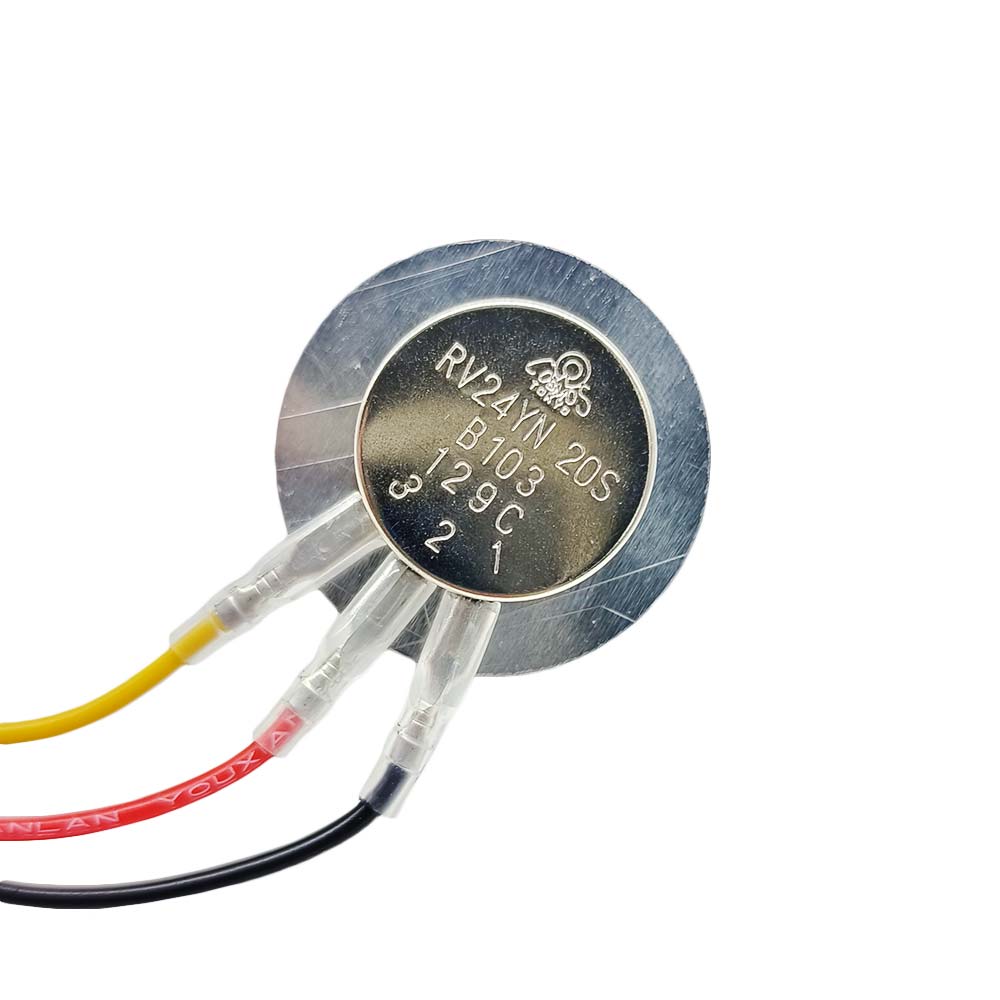

Mit einem extern angeschlossenen 10K Potentiometer
Mehrere Geschwindigkeits optionen: 5mm/s, 10mm/s, 15mm/s, 20mm/s, 30mm/s,
50mm/s, 100mm/s, 160mm/s
Passend für
Linearantriebs Typ A2 mit eingebautes Potentiometer
Der Hub des Linearantriebs A2 kann durch Drehen des Knopfs am Controller
oder durch Betätigen des an den Controller angeschlossenen
Schiebepotentiometers oder Drehpotentiometers gesteuert werden.
Verdrahtung:
Wenn Sie ein 24VDC Linearantrieb steuern möchten, machen wie folgende:
1) Verbinden sie den Pluspol der DC Stromversorgung an den Eingangsklemmen
<+> des Controllers, und Verbinden sie den Minuspol der DC Stromversorgung
an den Eingangsklemmen <-> des Controllers.
2) Verbinden Sie die fünf Drähte des Linearantriebs in der Reihenfolge
Schwarz, Rot, Blau, Weiß und Gelb an die Steuerung, und Sie können die
schwarzen und roten Drähte des Linearantriebs austauschen, um die
Bewegungsrichtung des Linearantriebs zu ändern.

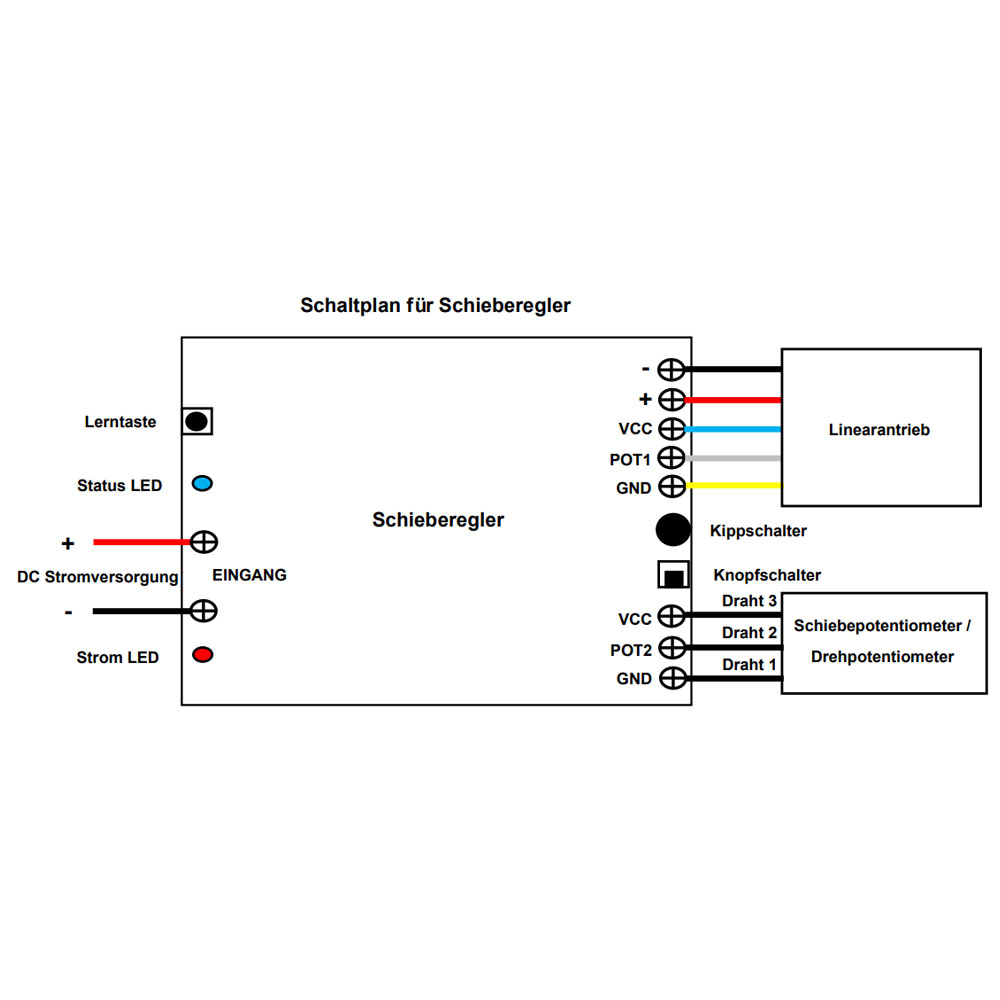

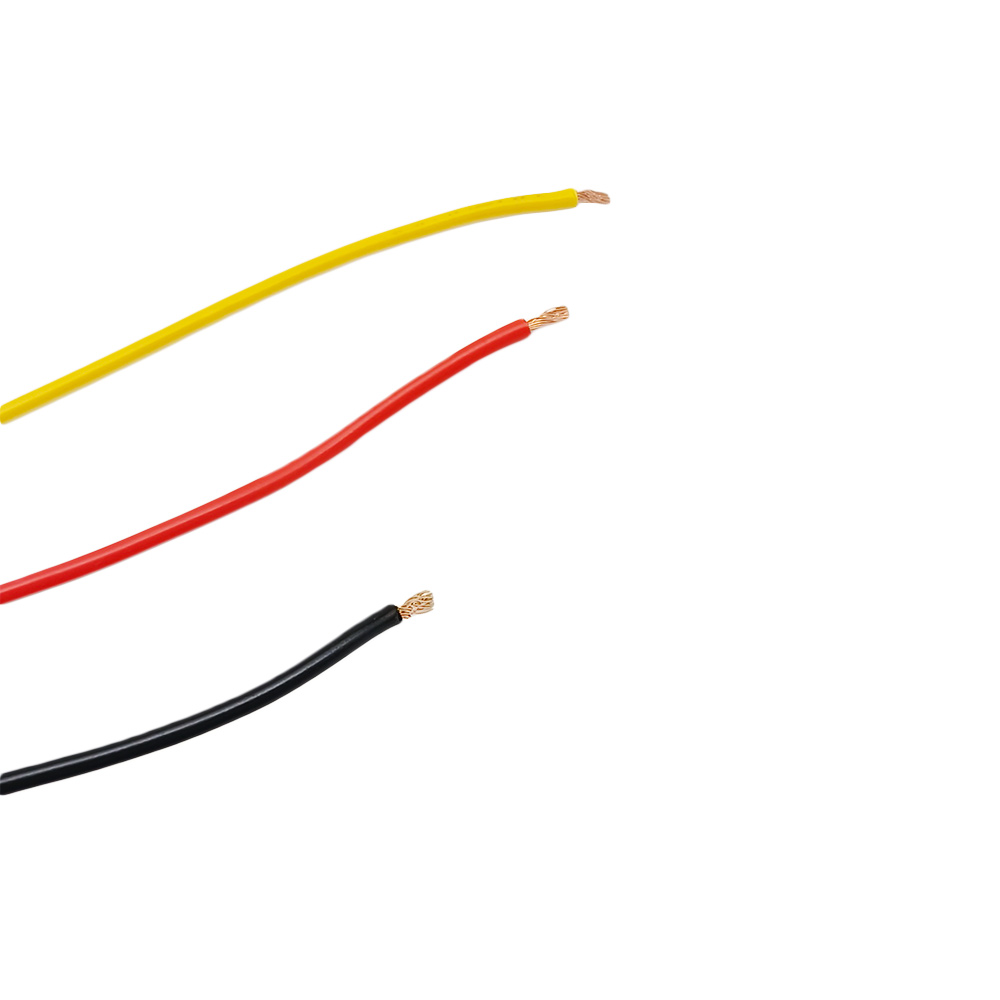

3) Verbinden Sie die drei Drähte des Potentiometers mit dem Controller gemäß
dem Verbindungsschema.
Beachten: Wenn Sie den Linearantrieb und den Schieberegler zusammen
kaufen, wir werden den Schieberegler mit dem Linearantrieb koppeln. und Sie
können den Schieberegler und das Potentiometer direkt bedienen, um das
Ausfahren und Einfahren des Linearantriebs zu steuern.
Betrieb:
Kippen Sie den Kippschalter nach rechts, was bedeutet, dass der
Linearantrieb durch den Knopfschalter gesteuert wird.
Kippen Sie den Kippschalter nach links, was bedeutet, dass der Linearantrieb
durch das Potentiometer gesteuert wird.
1) Die Betrieb durch den Knopfschalter:
Drehen Sie den Knopfschalter auf eine Position seines Hubs, der
Linearantrieb wird entsprechend auf die entsprechende Position seines Hubs
ausgefahren oder eingefahren.

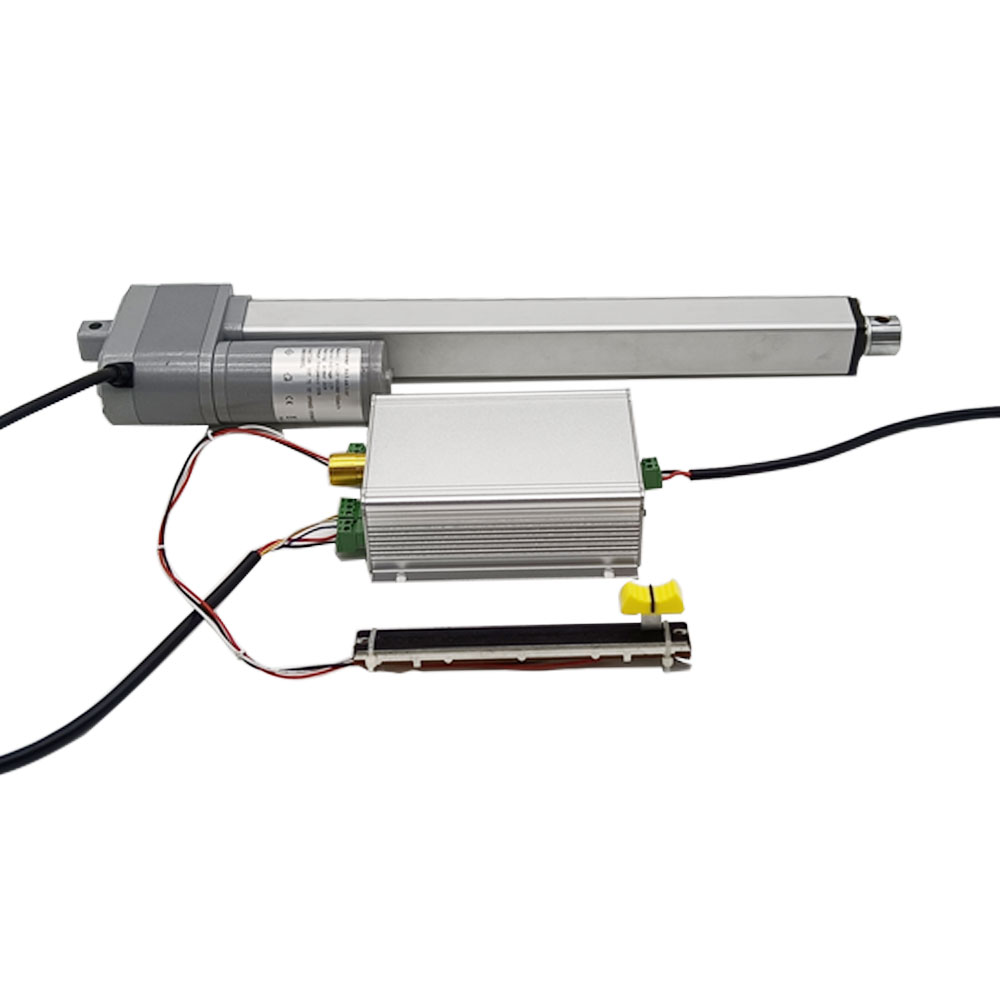

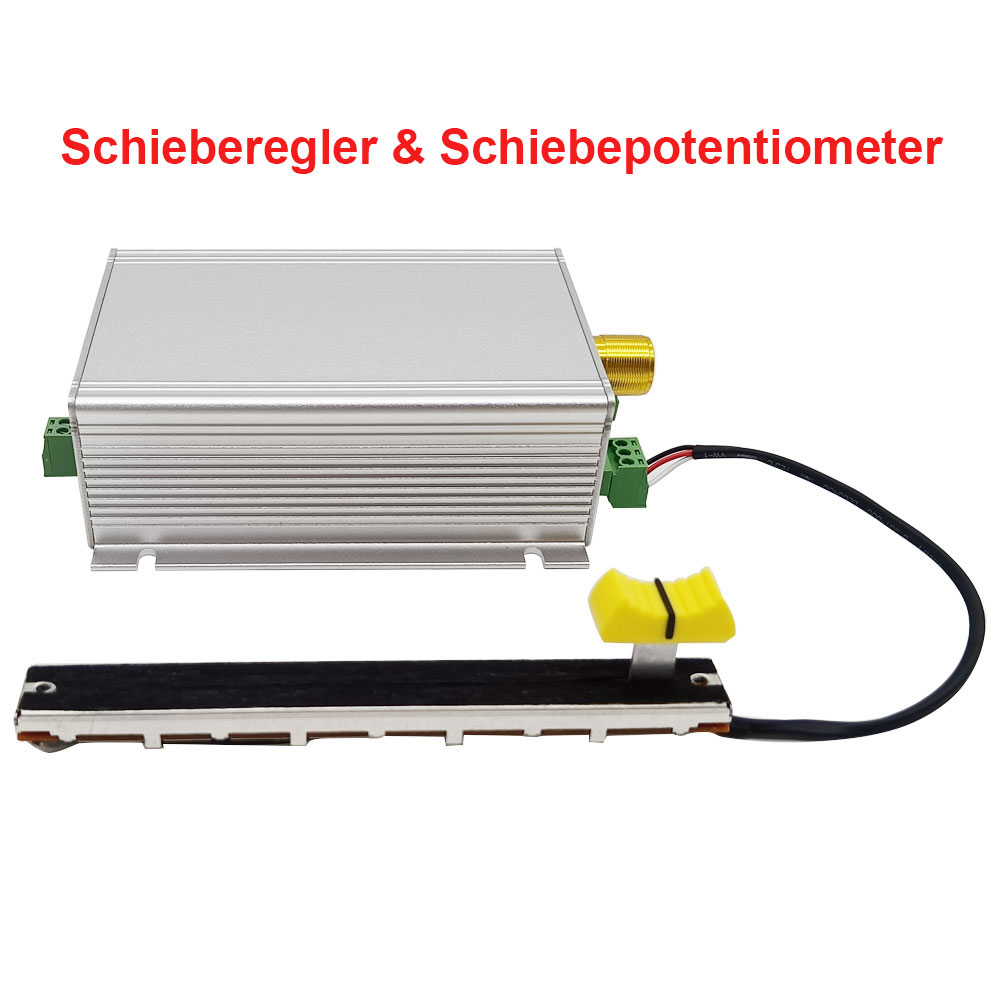

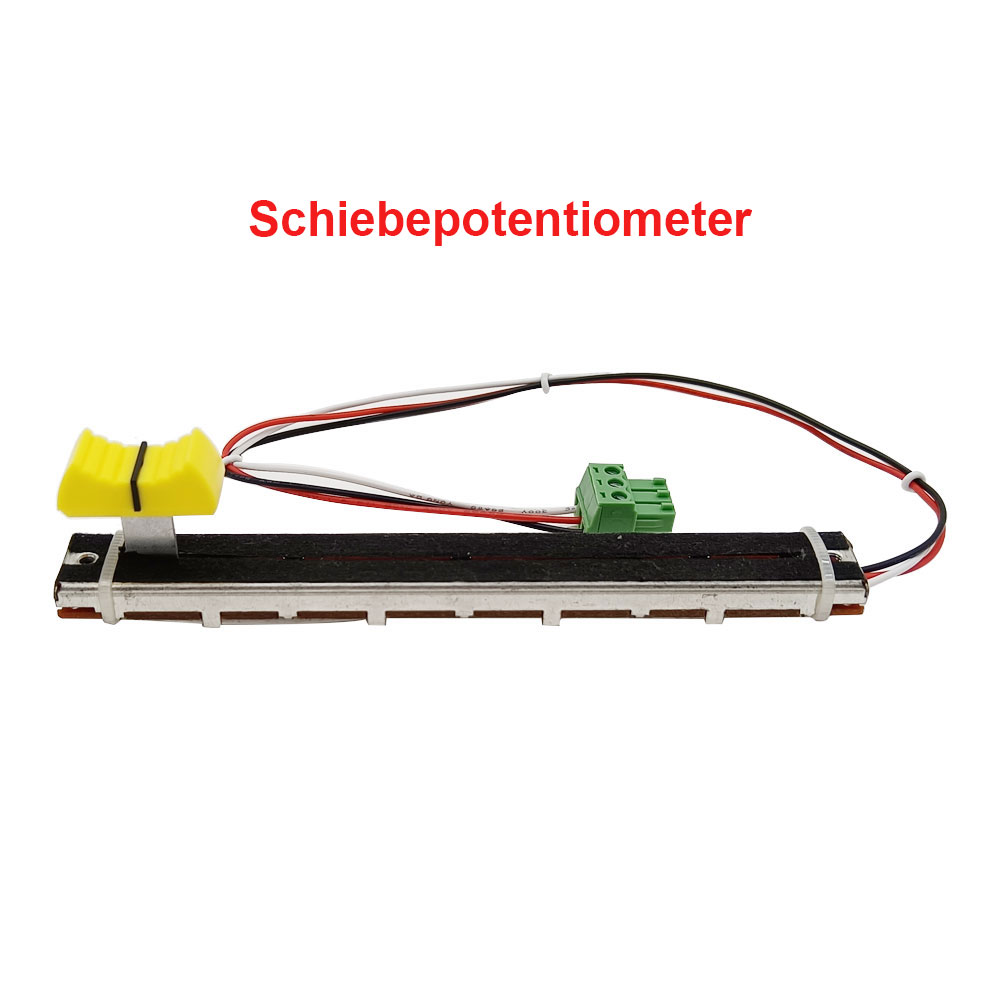

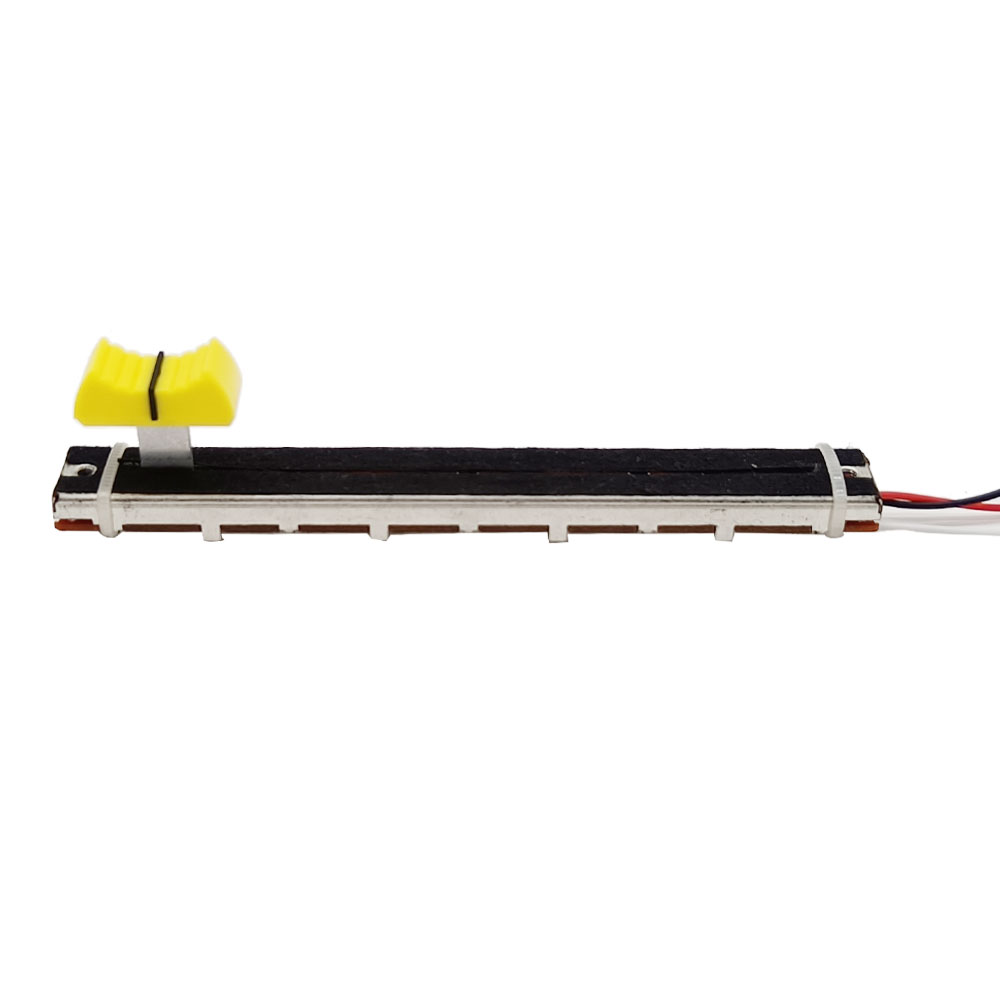

2) Die Betrieb durch das Schiebepotentiometer:
Schieben Sie den Griff des Schiebepotentiometers auf eine Position seines
Hubs, der Linearantrieb wird entsprechend auf die entsprechende Position
seines Hubs ausgefahren oder eingefahren.

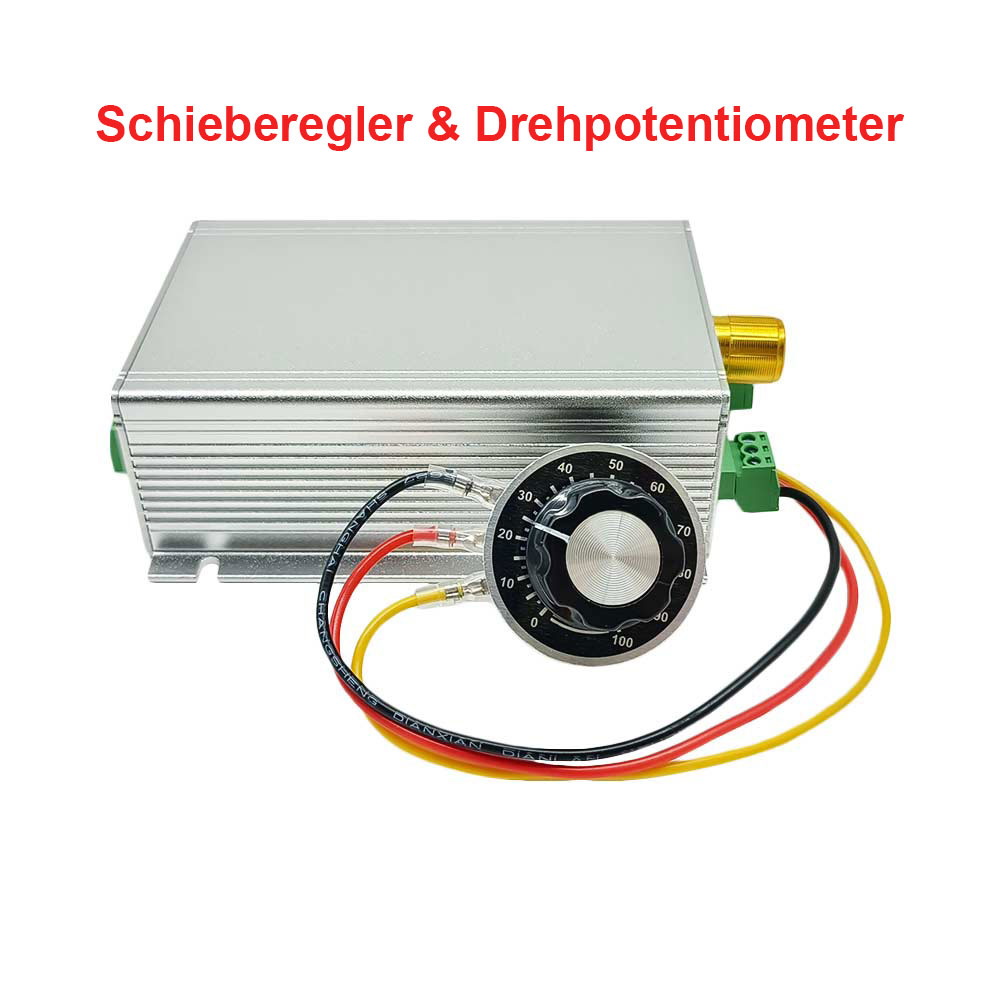

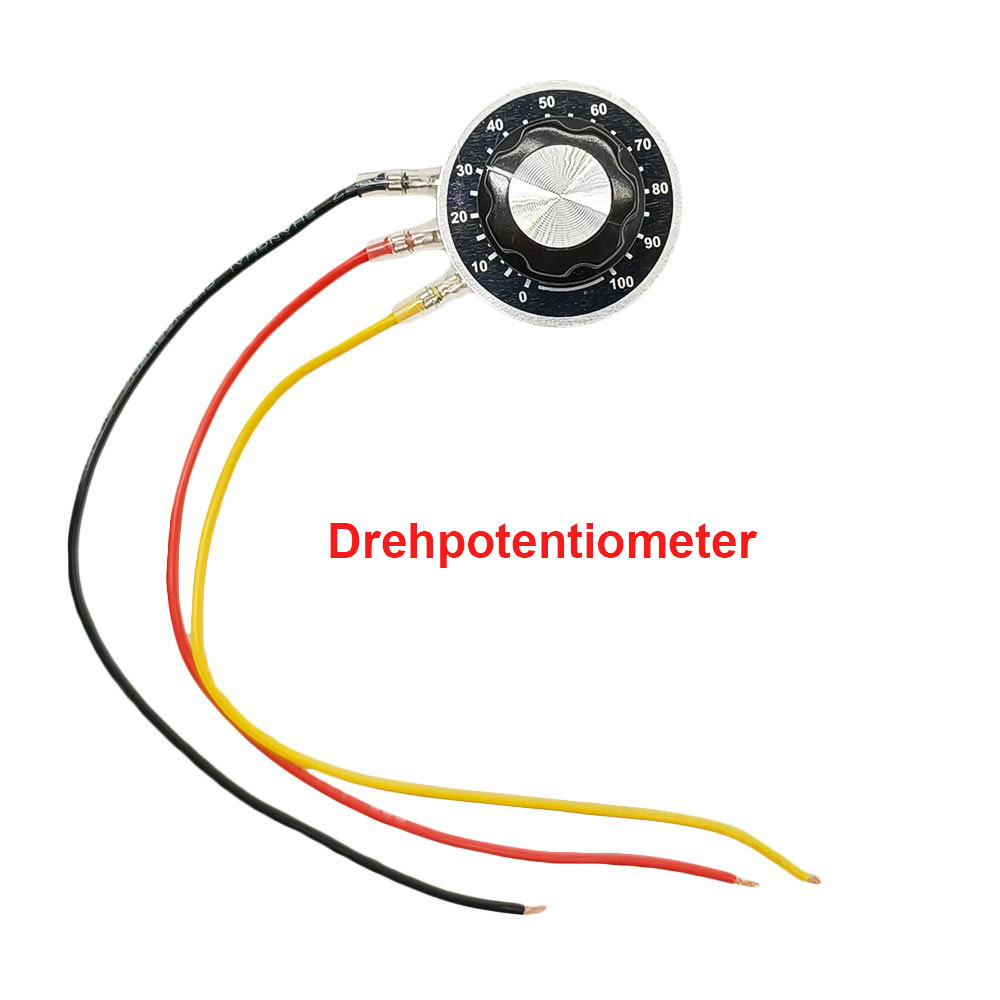

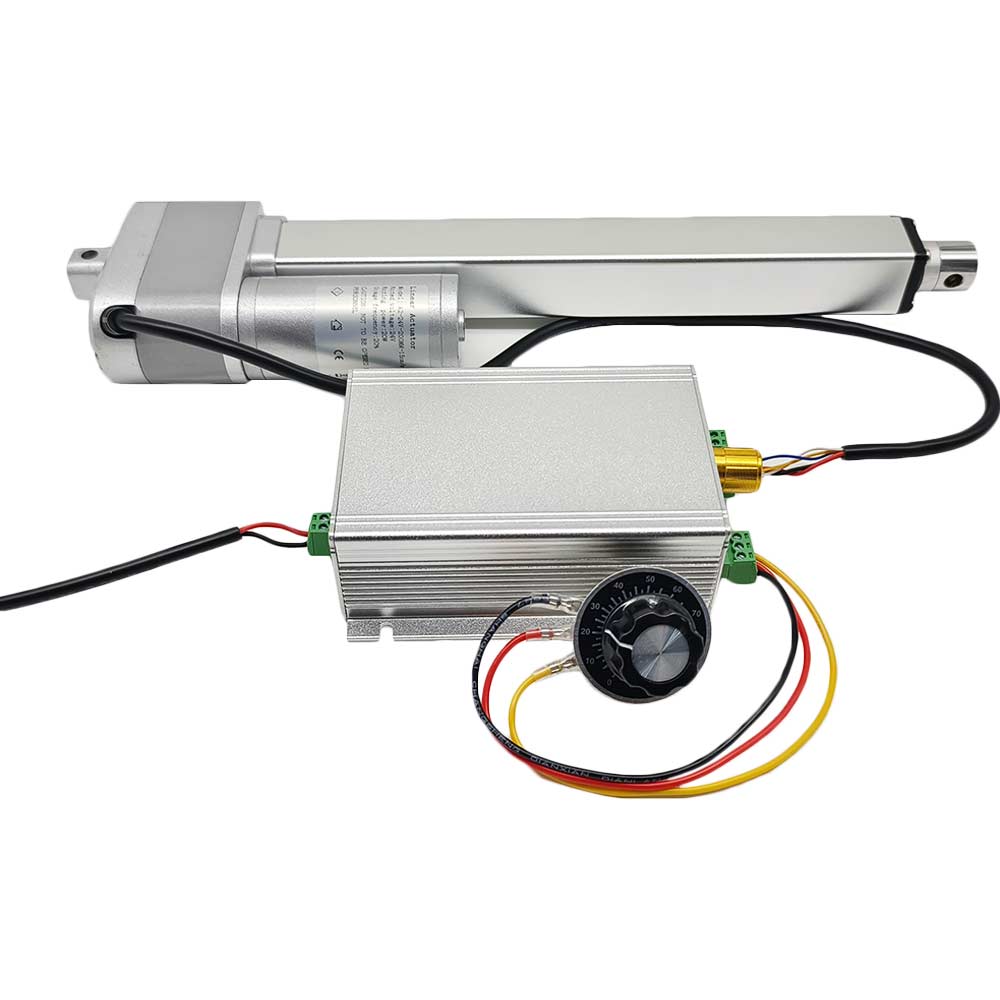

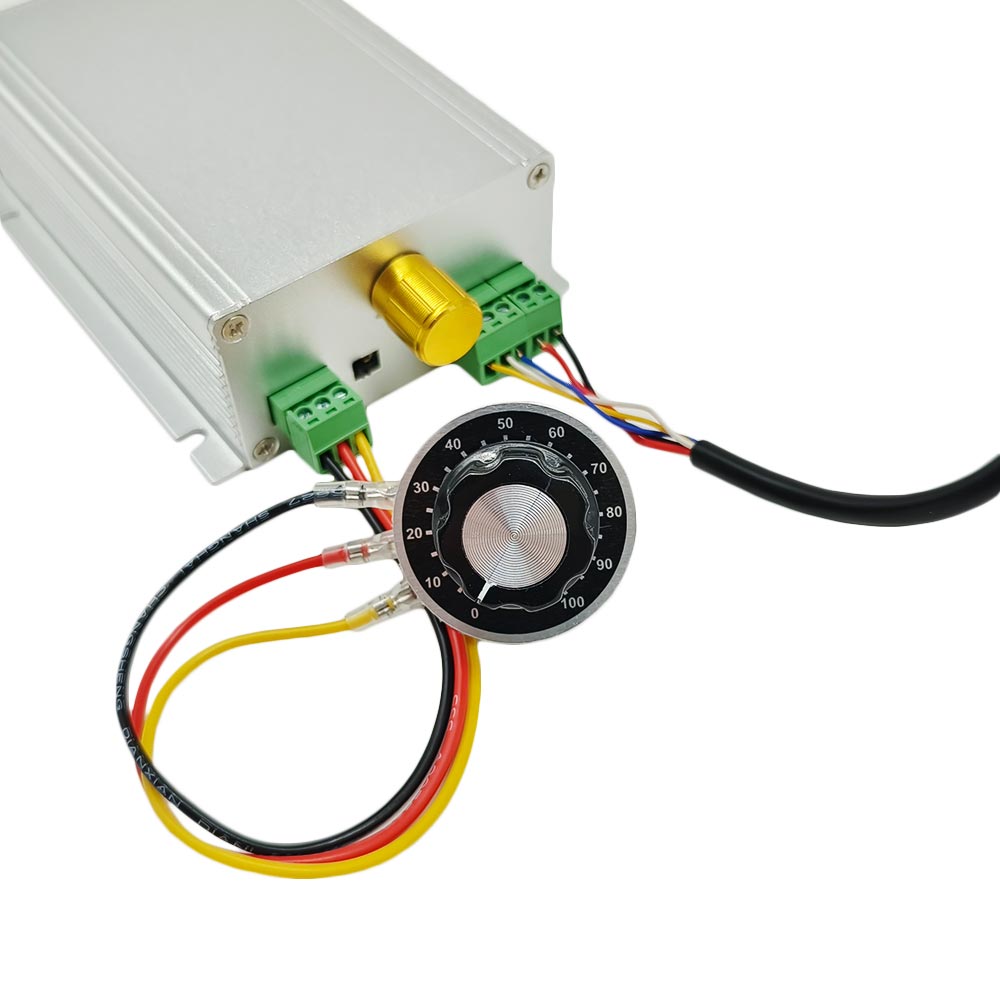

3) Die Betrieb durch das Drehpotentiometer:

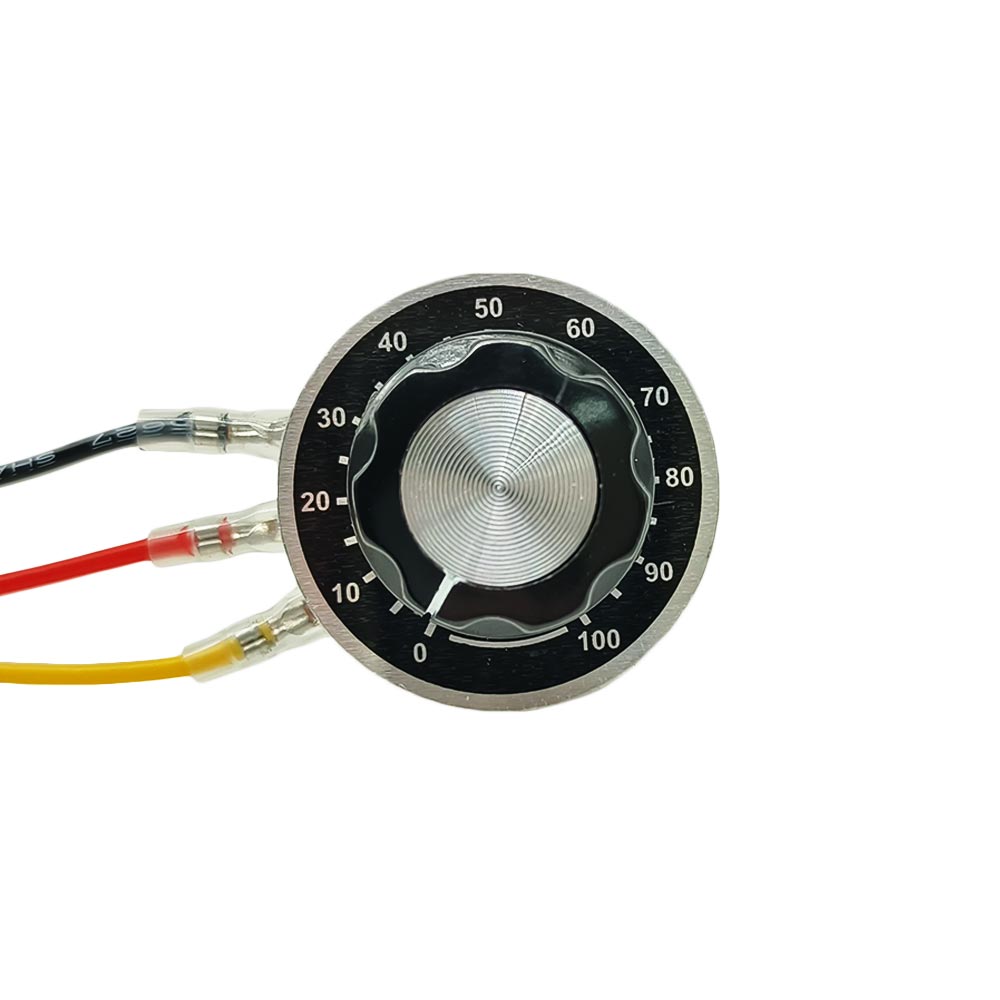

Das Drehpotentiometer hat einen Skalenbereich von 0 bis 100, was dem
Prozentsatz des entsprechenden Hubs des Linearantriebs entspricht.
Drehen Sie das Drehpotentiometer auf eine Position der Skala, der
Linearantrieb wird entsprechend auf die entsprechende Position seines Hubs
ausgefahren oder eingefahren.
Wenn der Linearantrieb gestoppt ist, blinkt die Status-LED langsam; Beim
Aus- oder Einfahren den Linearantrieb blinkt die Status-LED schnell.
Lieferumfang:
1 x Schieberegler
1 x 10K Potentiometer (Schiebepotentiometer und Drehpotentiometer optional)
1 x Bedienungsanleitung
