RF Fernwirksystem 2 Kanal 2000M Zeitverzögert Funksender & Empfänger Funkschalter für den Garten Zeitschaltuhr

• Anwendung: Es kann in der Industrie-Automatisierung-, Landwirtschaft - und Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Drahtlose Fernbedienung Produkte auf Land, Wasser und Luft, wie Funklichtschalter, Sirenen, Schlösser, Motoren, Vertilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder usw.
• Drahtlose Steuerung, einfach zu installieren.
• Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
• Relaisausgang: dieser Empfänger ist Relaisausgang. Es kann DC und AC Anlagen steuern. Die Klemmen sind NO / NC (normalerweise geöffnet / normalerweise geschloßen) und es ist wie ein Funkschalter. Es bedeutet, Sie sollen auch eine separate Stromversorgung an Relaisausgang anschließen.
• Mit der externe Antenne kann es die Reichweite erhöhen.
• Verdrahtete Steuerklemmen: Sie können Sensoren, Endschalter, Handschalter oder externe Geräte zur Steuerung des Empfängers verbinden.
• Einstellbare Verzögerungszeit: 0 Sekunde~ 99 Stunden
• Verwenden mit geringer Leistung und Hochgeschwindigkeits-CMOS-Technik.
• Sie könnten den Empfänger mit Sender (Fernbedienung) von jedem Ort innerhalb einer zuverlässigen Entfernung ein / aus schalten. Die drahtlose Funksignale können durch Wände, Böden und Türen laufen
• Geschutzt vor Gegenstrom und übermäßigem Strom.
• Zuverlässige Steuerung: Der Empfänger arbeitet nur mit dem Sender  verwenden, der den gleichen Code verwendet.
• Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
• Sie können zwei oder mehrere Geräte am selben Ort verwenden.

• Modell Nr.: S2DA-AC220-ANT3
• Stromversorgung (Betriebsspannung): AC230V
• Ausgang: Relaisausgang (normal geöffnet und normal geschlossen)
• Arbeitsspannungsbereich von Relais: AC110 ~ 240V oder DC0 ~ 28V
• Frequenz: 433MHz
• Kanal: 2 Kanäle
• Kontrolle Modi: Verzögerung (Drücken -> AN, dann AUS nach der Verzögerungszeit)
• Einstellbare Verzögerungszeit: 0 Sekunde~ 99 Stunden
• Maximale Arbeitsstrom : 10A / jeder Kanal
• Ruhestrom: ≤6mA
• Maße der PCB: 140mm x 73mm x 18mm
• Maße des Koffers: 192mm x 100mm x 45mm
• Arbeit mit Festcode-Sender.

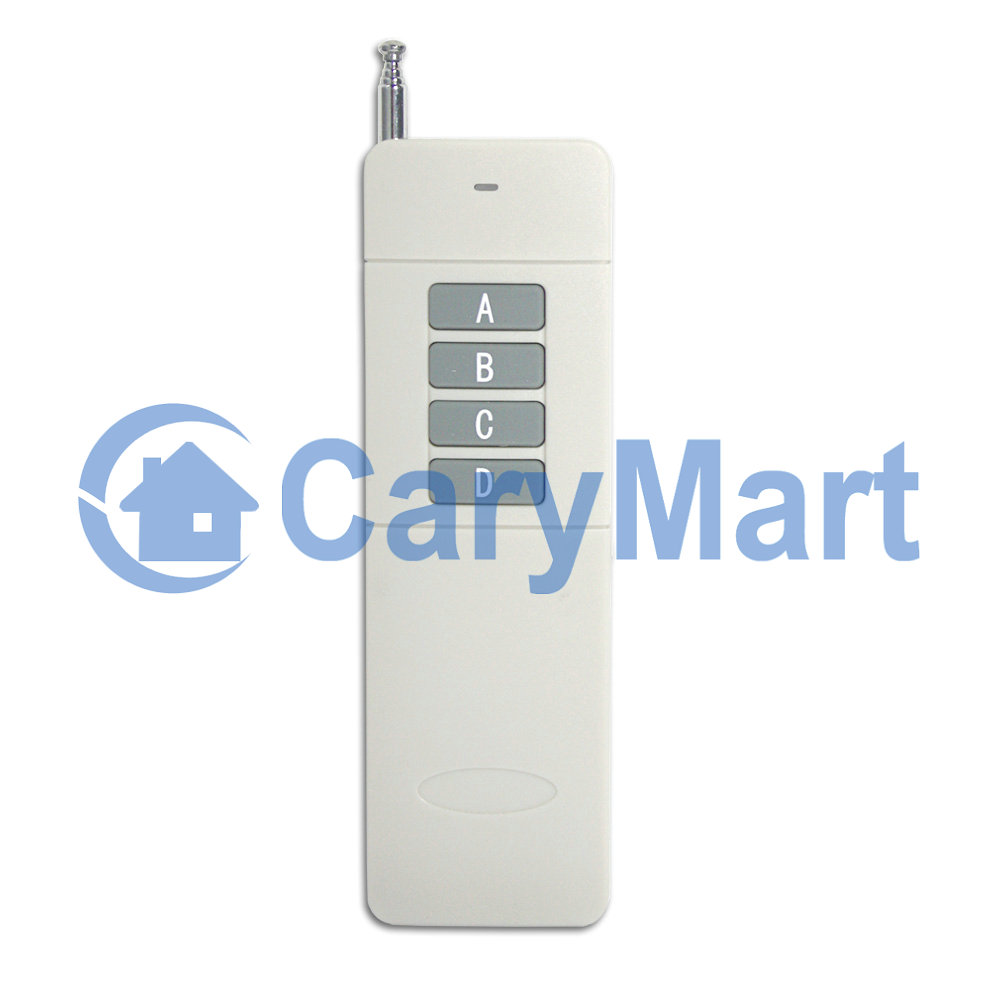

• Modell Nr.: 0021026 (CB-4)
• Farbe des Gehäuses: Weiß
• Kanal/Knopf: 4
• Symbol des Knopfs: A, B, C, D

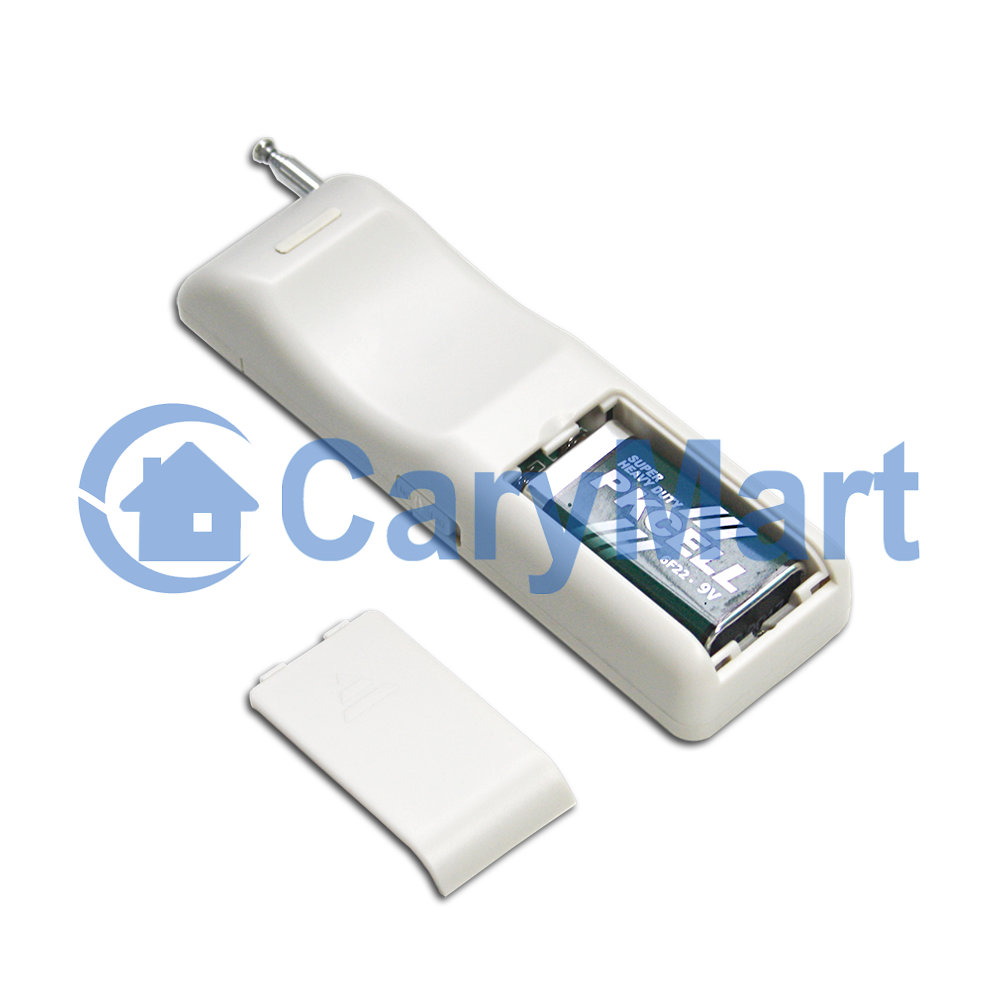

• Betriebsspannung: 12V (1 x 23A-12V Batterie, kann 12 Monate benutzt werden)
• Betriebsstrom: 30mA
• Betriebsfrequenz: 433Mhz
• Enkodierung Chip: PT2262 / PT2264 / SC2262
• Enkodierung Typ: Festcode durch Löten, bis zu 6561 Kodes
• Sendeentfernung: 1000m / 3000ft (Theoretisch)
• Die Entfernung 1000m ist eine theoretische Daten, es soll auf freiem Ort bedient werden, keine Hindernisse, keine anderen Störungen. Aber wenn es getestet wird, gibt es Bäume, Wände oder andere Hindernisse, und es gibt viele Störungen von anderen Signalen. Vielleicht kann die tatsächliche Entfernung daher 1000m nicht erreichen.
• Wenn Sie die teleskopische Antenne verlängern, wird die Arbeitsreichweite erweitern, die Arbeitsreichweite ist doppelt so große als früher.
• Anpassung Modus: ASK
• Betriebstemperatur: -20 ° C bis +70 ° C
• Einheit Mass: 135mm x 42mm x 25mm
• Gewicht: 95g
• Nutzungen: Garagentore, Motorräder, Auto Wecker Produkte, Haus Sicherheit Produkte, drahtlose fernkontrollierende Produkte, industrielle kontrollierende Produkte.

• Der Empfänger kann verschiedener Sender arbeiten, wie Model C-2 / C-4 (100M), CWB-2 / CWB-4 (50M, wasserdicht), CP-2 / CP-4/CV-4 (500M), oder CB-2 / CB-4 (1000M), CBW-2 / CBW-4 (1000M, wasserdicht) usw..

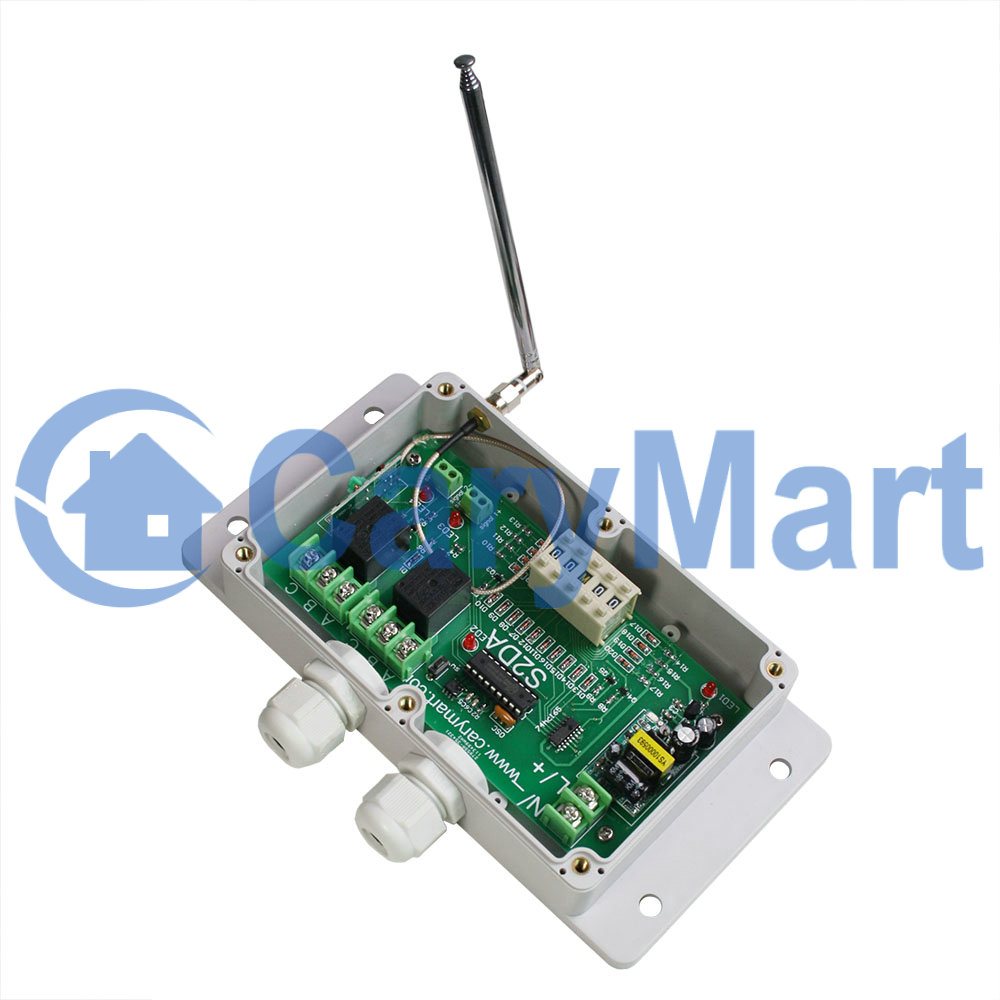

• Länge des externen Teleskopischen Antenne: 108mm / 445mm (erstrecken)
• Externe Teleskopische Antenne verwenden SMA-Anschluss.
• Wenn Sie sich die externe Teleskopische Antenne erstrecken, kann es einen weiteren Arbeitsbereich haben, die doppelt so wiel wie früher ist.

• Die Entfernung (mit dem Sender CB-4) von 2000M ist ein theoretische Wert. Es soll auf einer offenen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, noch kann es durch anderen Signale gestört werden. Deshalb ist die wahre Entfernung kleiner als 2000M.

• Der Empfänger kann DC 0~28V und AC 110~240V Geräte steuern.

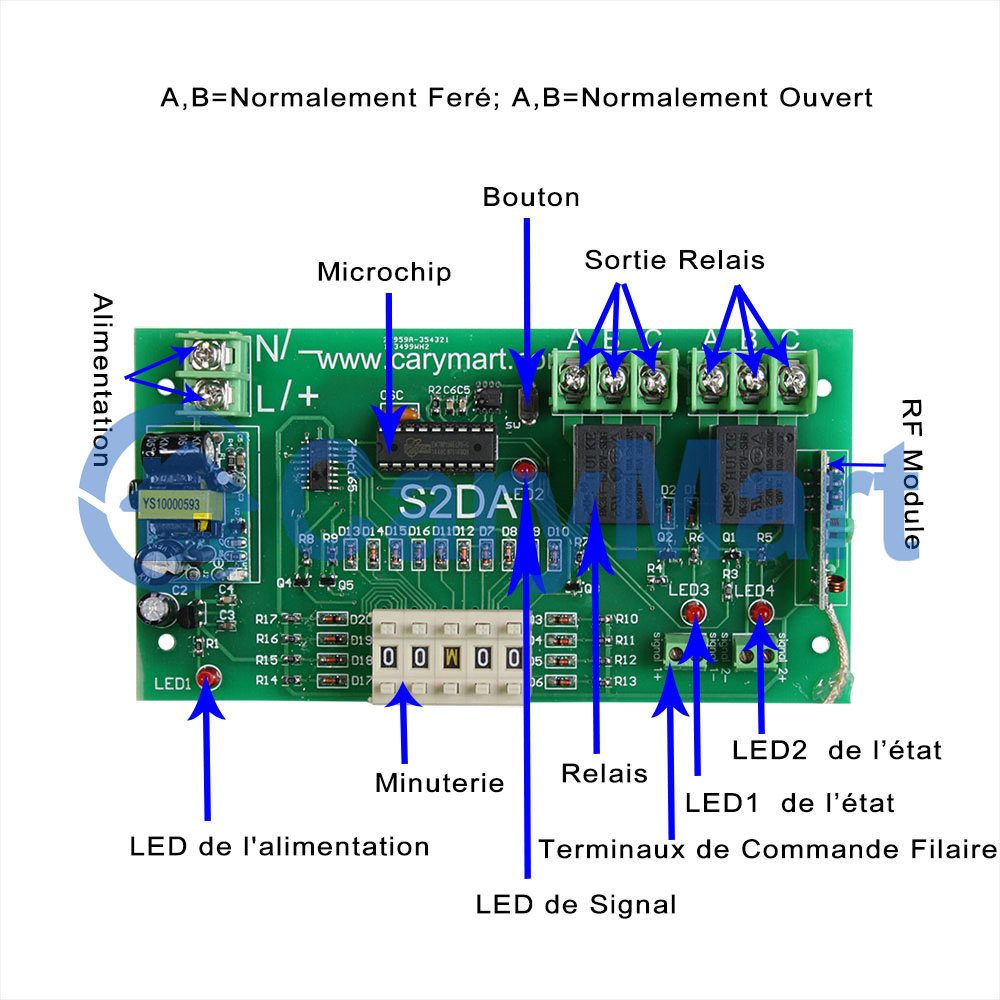

• Achtung: Diese Empfänger ist Relaisausgang Typ, keinen DC/AC Spannungsausgang. Ausgangszustand von Relaisausgangsklemmen: Die Klemmen A und B sind normalerweise geöffnet; Die Klemmen A und C sind normalerweise geschloßen.

• 1) Schließen den Pluspol der DC Stromversorgung an Klemmen “L / +” von Eingang, und schließen Minuspol der DC Stromversorgung an Klemmen “N / -” von Eingang.
• 2) Schließen Klemmen B an Pluspol der DC Stromversorgung, schließen Klemmen A an Pluspol von DC Lamp, und schließen den Minuspol von DC Licht an Minuspol von DC Stromversorgung.

• 1) Verbinden den Pluspol von DC Stromversorgung an Klemme “L / +” von Eingang, und verbinden den Minuspol von DC Stromversorgung an Klemmen “N / -” von Eingang.
• 2) Verbinden Klemmen B an Energiebündel von AC Stromversorgung, verbinden Klemme C an eine Seite von AC Licht, und verbinden andere Seite von AC Licht an Nullleiter von AC Stromversorgung:

• Drücken den Knopf 1: Schalten das Relais 1 ein (Verbinden B und C, trennen A und B), das Licht ist an.
• Nach der Verzögerungszeit: Schalten das Relais 1 von Selbst aus (trennen B und C, Verbinden A and B), das Licht ist aus.
• Drücken den Knopf 3: Schalten das Relais 1 sofort aus. und Sie brauchen die Verzögerungszeit nicht zu warten.

• Drücken den Knopf 2: Schalten das Relais 2 ein (Verbinden B und C, trennen A und B), das Licht ist an.
• Nach der Verzögerungszeit: Schalten das Relais 2 von Selbst aus (trennen B und C, Verbinden A and B), das Licht ist aus.
• Drücken den Knopf 4: Schalten das Relais 2 sofort aus. und Sie brauchen die Verzögerungszeit nicht zu warten.

• Drücken den Knopf “＋” und “－” auf dem Timer, um die Verzögerungszeit von 0 Sekunden bis 99 Stunden einzustellen. “H” (aus Englisch “Hour”) ist die Stunde. “M” (aus Englisch “Minute”) ist die Minute, und “S” (aus Englisch “second”) ist die Sekunde.
• Zum Beispiel: Wenn Sie “2 0 M 0 5” auf Timer einstellen, das bedeutet, dass die Zahl “05” von Timer 1 fünf Minuten bedeutet und die Zahl “20”
• von Timer 2 zwangzig Minuten bedeutet. Die beide Timer sind unabhängig,

• Der Empfänger hat Handsteuerunge Klemme, Sie können externe Anlage, Sensors, oder Handschalter zur Steuerung des Empfänger verbinden.
• 1) Signaleingang
• Sie können externe Geräte (mit Kleinsignal-Ausgänge) an Klemmen “Signal 1-”, “Signal 1+”, “Signal 2-” and “Signal 2+” anschließen. Der Signalausgang von externem Geräte kann den Empfänger steuern.
• Wenn externe Geräte Kleinsignal an Klemme “Signal 1-” und “Signal 1+” ausgeben, schaltet das Relais 1 ein. (Verbinden Klemmen B und C, trennen Klemmen A und B), die Lampe 1 ist an.
• Wenn externe Geräte Kleinsignal an Klemme “Signal 1-” und “Signal 1+” nicht ausgeben, schaltet das Relais 1 aus. (trennen Klemmen B und C, Verbinden Klemmen A und B), die Lampe 1 ist aus.
• Wenn externe Geräte Kleinsignal an Klemme “Signal 2-” und “Signal 2+” ausgeben, schaltet das Relais 2 ein. (Verbinden Klemmen B und C, trennen Klemmen A und B), die Lampe 2 ist an.
• Wenn externe Geräte Kleinsignal an Klemme “Signal 2-” und “Signal 2+” nicht ausgeben, schaltet das Relais 2 aus. (trennen Klemmen B und C, Verbinden Klemmen A und B), die Lampe 2 ist aus.

• 2) Handschalter
• Sie können einen Handschalter an Klemmen “Signal 1-”, “Signal 1+”, “Signal 2-” and “Signal 2+”. Und dann können Sie diese Handschalter zur Steuerung des Empfänger verwenden.
• Wenn Sie Klemmen “Signal 1-” und “Signal 1+” verbinden, schaltet das Relais 1 ein. (Verbinden Klemmen B und C, trennen Klemmen A und B), die Lampe 1 ist an.
• Und Wenn Sie Klemmen “Signal 1-” und “Signal 1+” trennen, schaltet das Relais 1 aus. (trennen Klemmen B und C, Verbinden Klemmen A und B), die Lampe 1 ist aus.
• Wenn Sie Klemmen “Signal 2-” und “Signal 2+” verbinden, schaltet das Relais 2 ein. (Verbinden Klemmen B und C, trennen Klemmen A und B), die Lampe 2 ist an.
• Und Wenn Sie Klemmen “Signal 2-” und “Signal 2+” trennen, schaltet das Relais 2 aus. (trennen Klemmen B und C, Verbinden Klemmen A und B), die Lampe 2 ist aus.

• 1 x Empfänger: S2DA-AC220-ANT3 (2 Kanäle / Verzug Kontrolle Modus)
• 1 x Sender: CB-4
• 1 x Bedienungsanleitung

Handbuch: Empfänger / Sender
