Anwendung:
Dieser Empfänger ist ein elektrisches Gerät mit 2 Kanal DC Stromversorgung
Ausgang, as in einem Ein-Sender-Mehrere-Empfänger System verwendet werden
kann. Zum Beispiel können Sie Verwenden den 2-Tasten-Sender, um 1 Empfänger
zu kontrollieren, oder verwenden den 4-Tasten-Sender, um 2 Empfänger zu
kontrollieren, oder verwenden den 6-Tasten-Sender, um 3 Empfänger zu
kontrollieren, oder verwenden den 8-Tasten-Sender, um 4 Empfänger zu
kontrollieren, oder verwenden den 12-Tasten-Sender, um 6 Empfänger zu
kontrolliere. Der Sender und der Empfänger bilden ein Funk-Fernbedienungssystem.
Dieses System kann in allen Arten von Industrie automation, Landwirtschaft,
Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb,
Luftfahrzeug usw. Es kann verschiedene DC Geräte an Land, zu Wasser und in
der Luft fernsteuern, wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren,
Winden, Jalousien, Linearantriebe, Türen, Fenster, Elektromagnetventile,
Sicherheitsalarm und Geschäftsschilder. Die Anwendungen sind endlos.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.

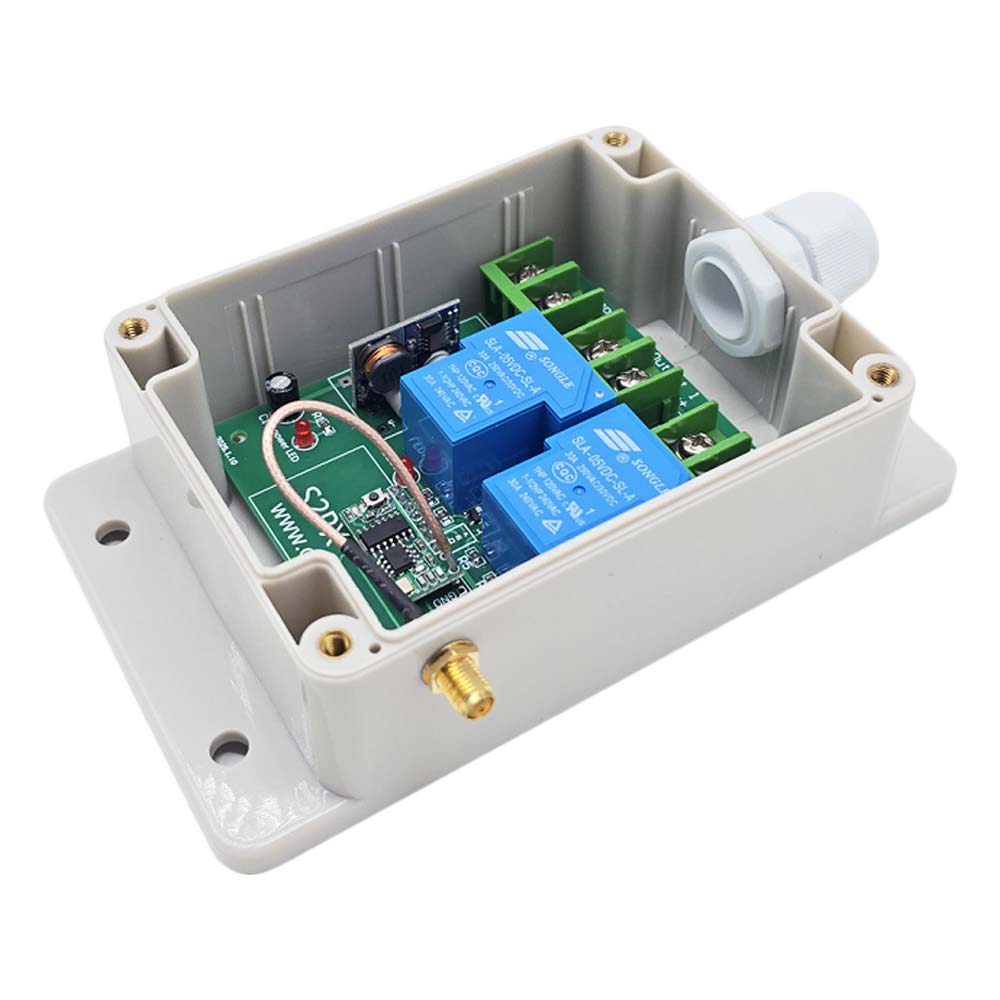

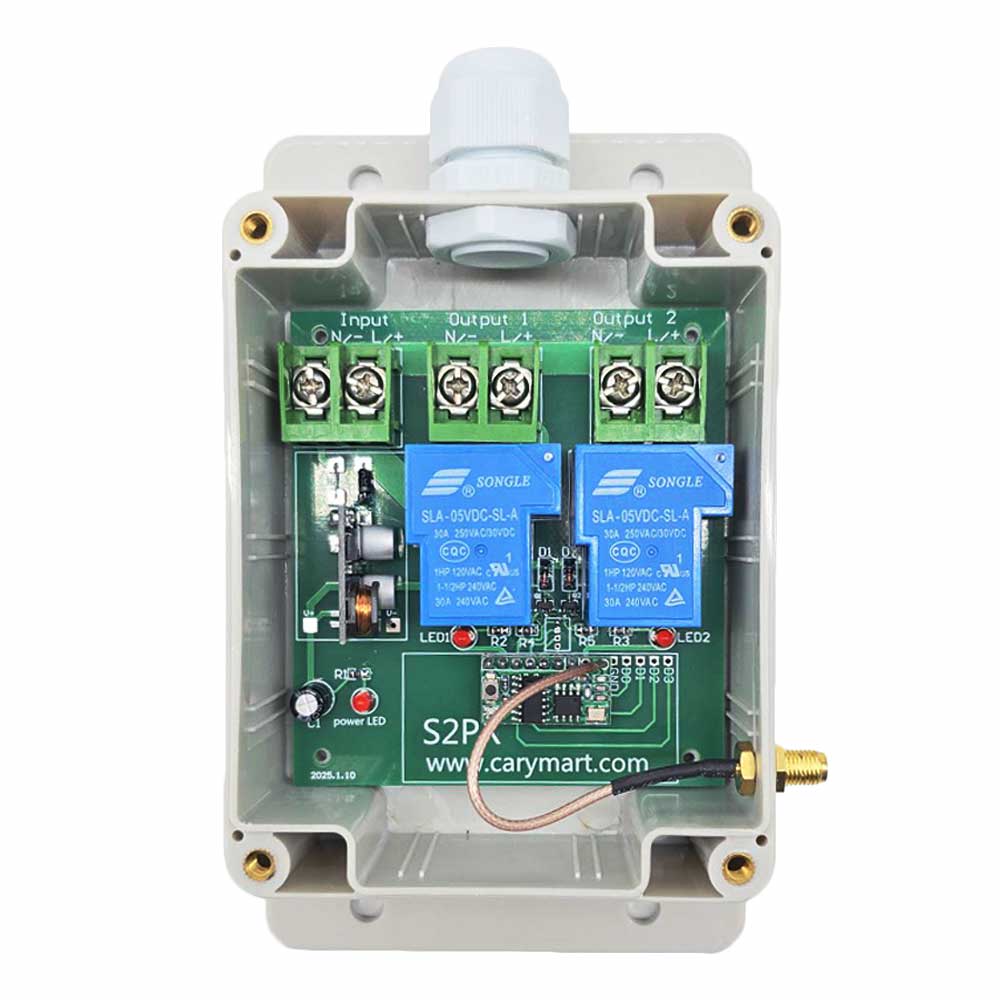

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter
Steckverbinder. Es kann im Freien installiert werden.
Betriebsspannungsbereich DC 8~80V.
DC Stromversorgung Ausgang: Es kann Gleichstrom Geräte mit einer Spannung im
Bereich von 8~80 V Gleichstrom steuern.
Hohe Leistung: Jeder Kanal kann bei maximalem Strom 30A arbeiten.
Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten
innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber
es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem
Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem
Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger
steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Sie können einen Sender verwenden, um mehrere Empfänger zu steuern, und
jeweils zwei Tasten auf dem Sender steuern einen Empfänger. Zum Beispiel
können Sie Verwenden den den 4-Tasten-Sender, um 2 Empfänger zu
kontrollieren, oder verwenden den 8-Tasten-Sender, um 4 Empfänger zu
kontrollieren, oder verwenden den 12-Tasten-Sender, um 6 Empfänger zu
kontrolliere.

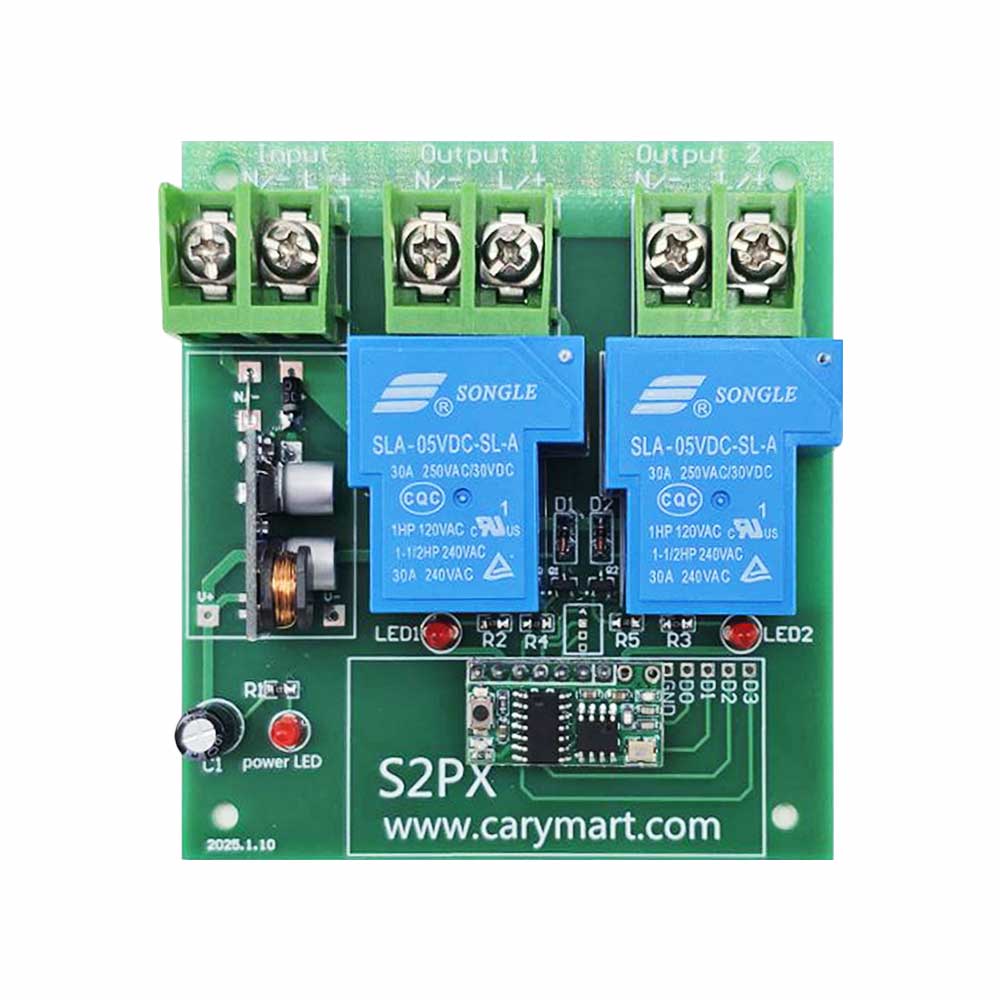

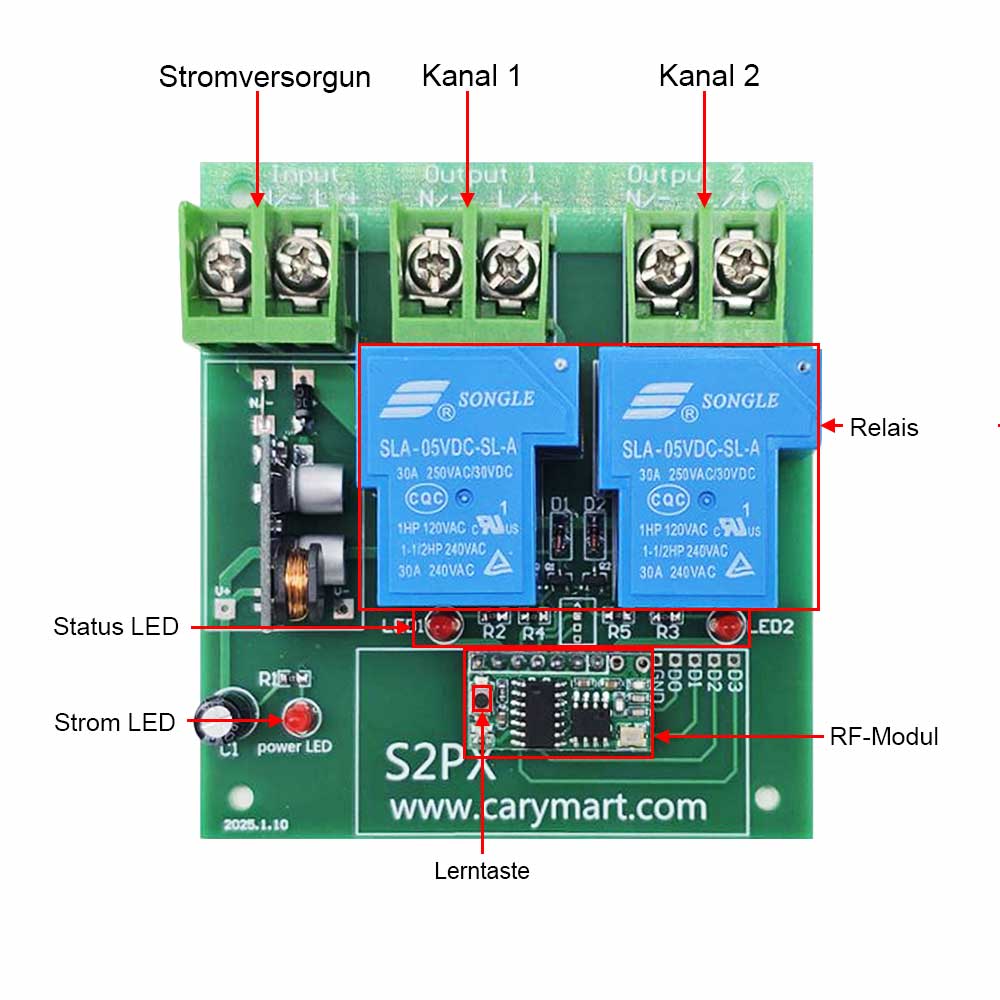

Parameter des Empfängers:
Modell: S2PX-DC-ANT2
Betriebsspannung: 8~80V DC
Arbeitsfrequenz: 433.92 MHz
Statische Strom: ≤6mA
Kanal: 2 CH
Ausgangsart: 8~80 VDC wie eingangsspannung
Maximale Lastspannung des Relais: 240VAC oder 28VDC
Maximaler Laststrom des Relais: 30A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
4 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung, Selbstsichernd +
Selbstsichernd
Betriebstemperatur: -20°C bis +70°C
Maße der PCB: 88 x 80 x 18 mm
Maße des Gehäuse: 153 x 90 x 55 mm

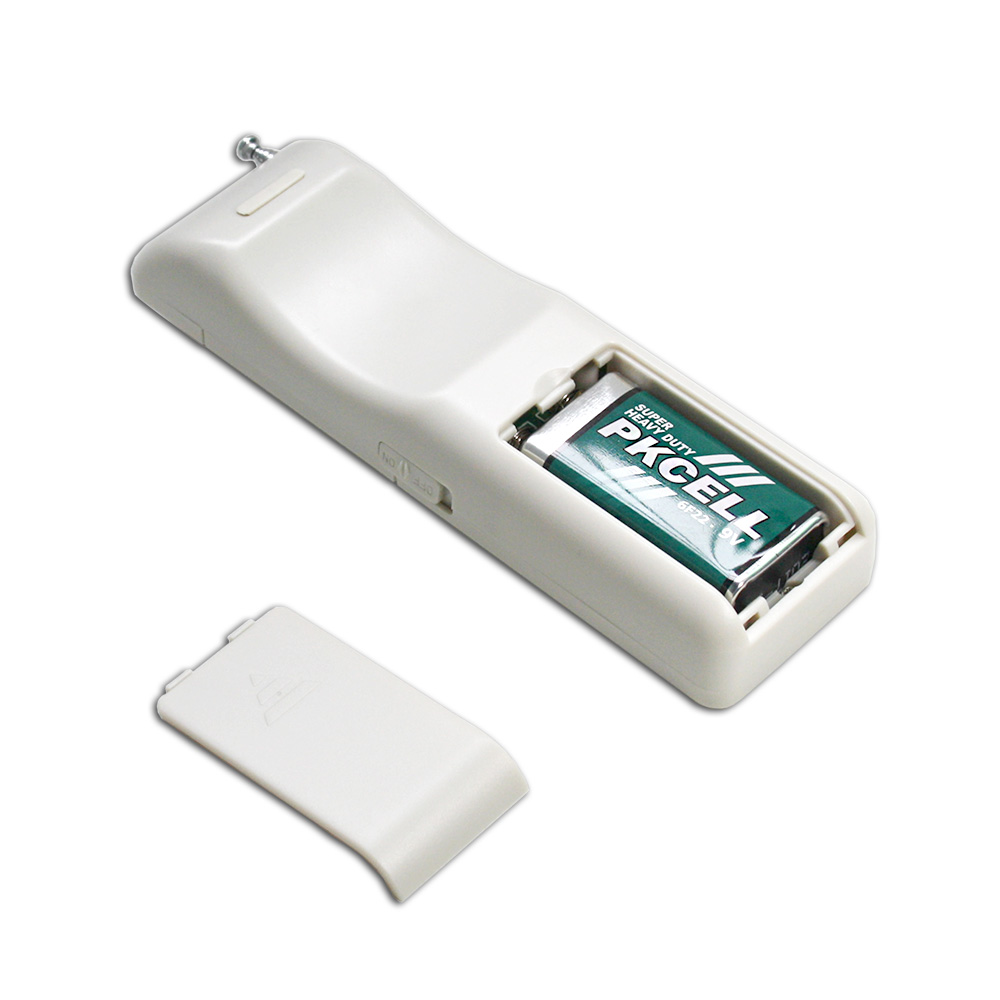

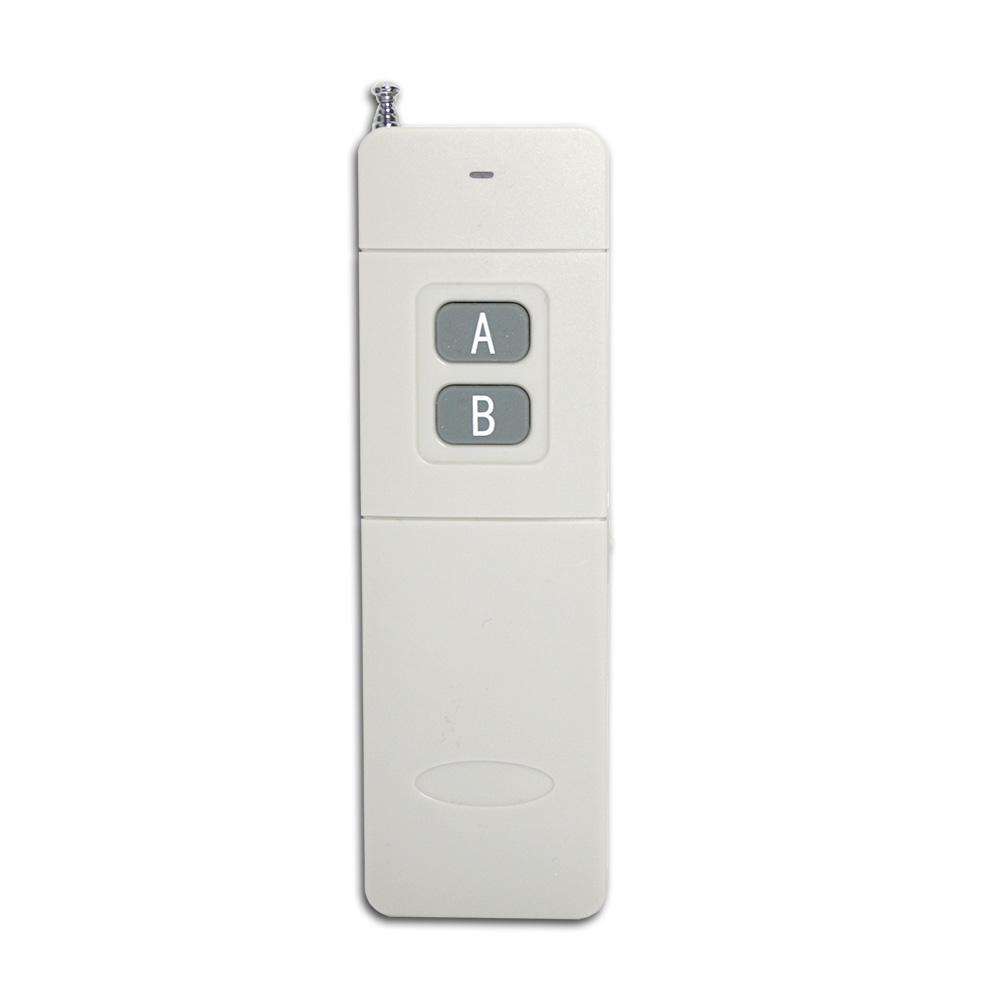

Parameter des Sender:
Modell: 0021024 (CB-2)
Kanal/Knopf: 2
Symbol des Knopfs: A, B
Betriebsspannung: 9V (1 x 6F22-9V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom: 30mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: PT2262 / PT2264 / SC2262
Enkodierung Typ: Festcode mit Löten, bis zu 6561 Kodes
Sendeentfernung: 1000m / 3000ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 °C bis +70 °C
Einheit Mass: 135 x 42 x 25 mm
Arbeitsentfernung:
Dieser Empfänger und verschiedene Sender bilden einen kompletten Satz, mit
dem unterschiedliche Arbeitsabstände erreicht werden können. Wenn es und der
Sender C-2 oder C-3 beispielsweise einen vollständigen Satz bilden, kann der
maximale Arbeitsabstand in einem offenen Bereich 100 Meter erreichen. Wenn
es und der Sender CB-2 oder CB-3 einen vollständigen Satz bilden, kann der
maximale Arbeitsabstand in einem offenen Bereich 1000 Meter erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne
Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird
es durch Bäume, Mauern oder andere Gebäude behindert und durch andere
Funksignale gestört. Daher kann es sein, dass der tatsächliche
Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Sie einen größeren Arbeitsbereich wünschen, können Sie die Antenne am
Empfänger austauschen, einen RF-Repeater oder einen leistungsstarken Sender
verwenden, zum Beispiel der Sender CB-2/CB-3.
Verwendung:
Der Empfänger kann Gleichstrom Geräte mit einer Spannung im Bereich von 8–80
V Gleichstrom steuern.

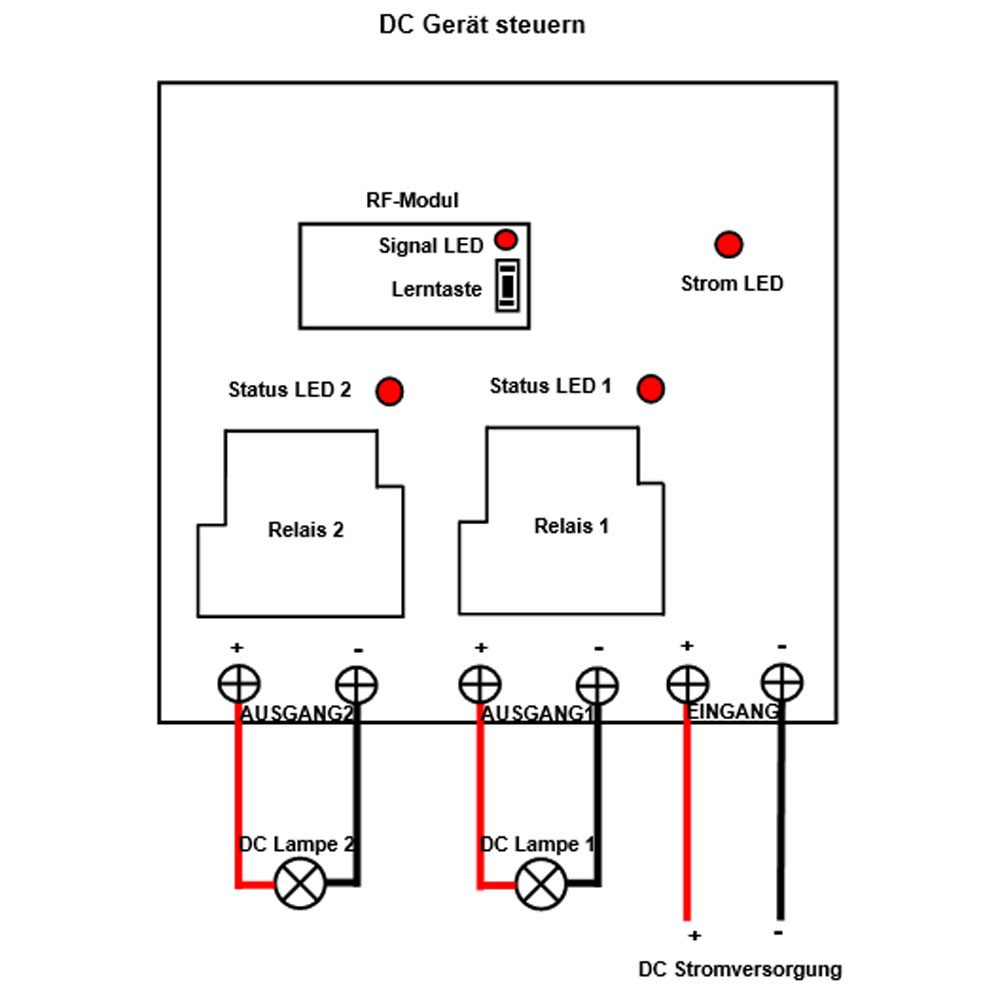

Verdrahtung:
Wenn Sie ein 12VDC Lampe steuern möchten, machen wie folgende:
1) Verbinden Sie den Pluspol der DC Stromversorgung an die Klemme + des EINGANGS, und Verbinden Sie den Minuspol der DC Stromversorgung an die
Klemme - des EINGANGS.
2) Verbinden Sie den Pluspol der DC Lampe an die Klemme + des AUSGANG, und
Verbinden Sie den Minuspol der DC Lampe an die Klemme - des AUSGANG.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem
Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten,
gehen Sie wie folgt:
1) Einstellung der Modus Momentan: Drücken Sie die Lerntaste im Empfänger 2
Mal, die Signal-LED blinkt kontinuierlich 2 Mal und erlischt dann.
Der Betrieb des Momentan modus mit dem Sender CB-2:
Drücken und halten Sie die Taste A am Sender: Die Klemme AUSGANG1 der
Empfänger ausgang DC Stromversorgung, und die angeschlossene Lampe 1 wird
eingeschaltet.
Lassen Sie die Taste A los: Die Klemme AUSGANG1 der Empfänger stoppen die
Ausgabe, und die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken und halten Sie die Taste B am Sender: Die Klemme AUSGANG2 der
Empfänger ausgang DC Stromversorgung, und die angeschlossene Lampe 2 wird
eingeschaltet.
Lassen Sie die Taste B los: Die Klemme AUSGANG2 der Empfänger stoppen die
Ausgabe, und die angeschlossene Lampe 2 wird ausgeschaltet.
2) Einstellung der Modus Selbstsichernd: Drücken Sie die Lerntaste im
Empfänger 3 Mal, die Signal-LED blinkt kontinuierlich 3 Mal und erlischt
dann.
Der Betrieb des Selbsthemmung modus mit dem Sender CB-2:
Drücken Sie die Taste A am Sender: Die Klemme AUSGANG1 der Empfänger
ausgang DC Stromversorgung, und die angeschlossene Lampe 1 wird
eingeschaltet.
Drücken Sie die Taste A erneut: Die Klemme AUSGANG1 der Empfänger stoppen
die Ausgabe, und die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken Sie die Taste B am Sender: Die Klemme AUSGANG2 der Empfänger
ausgang DC Stromversorgung, und die angeschlossene Lampe 2 wird
eingeschaltet.
Drücken Sie die Taste B erneut: Die Klemme AUSGANG2 der Empfänger stoppen
die Ausgabe, und die angeschlossene Lampe 2 wird ausgeschaltet.
3) Einstellung der Modus Verriegelung: Drücken Sie die Lerntaste im
Empfänger 4 Mal, die Signal-LED blinkt kontinuierlich 4 Mal und erlischt
dann.
Der Betrieb des Verriegelung modus mit dem Sender CB-3:
Drücken Sie die Taste A am Sender: Die Klemme AUSGANG1 der Empfänger
ausgang DC Stromversorgung, und die angeschlossene Lampe 1 wird
eingeschaltet. Die Klemme AUSGANG2 der Empfänger stoppen die Ausgabe, und
die angeschlossene Lampe 2 wird ausgeschaltet.
Drücken Sie die Taste B am Sender: Die Klemme AUSGANG2 der Empfänger
ausgang DC Stromversorgung, und die angeschlossene Lampe 2 wird
eingeschaltet. Die Klemme AUSGANG1 der Empfänger stoppen die Ausgabe, und
die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken Sie die Taste C am Sender: Die Klemme AUSGANG1 und AUSGANG2 des Empfängers stoppen die Ausgabe, und die angeschlossenen Lampen 1 und 2
werden ausgeschaltet.
4) Einstellung der Modus Momentan (Kanal 1) + Selbstsichernd (Kanäle 2):
Drücken Sie die Lerntaste im Empfängermodul 5 Mal, die Signal-LED blinkt
kontinuierlich 5 Mal und erlischt dann.
So koppeln Sie den Fernbedienung mit dem Empfänger:
Beachten: Wir haben den Sender mit dem Empfänger gekoppelt vor dem Verlassen
des Werks. Wenn Sie mehr Fernbedienungen koppeln möchten, gehen Sie wie
folgt.
1) Drücken Sie einmal die Lerntaste im Empfänger, die Signal LED am
Empfänger blinkt einmal und bleibt dann an, dies bedeutet der Empfänger gibt
den Lernstatus ein.
2) Drücken Sie die Taste A am Sender, wenn die Signal LED einmal blinkt,
dies bedeutet dass die Kopplung mit Taste A erfolgreich war. Drücken Sie
dann die Taste B am Sender, wenn die Signal LED einmal blinkt, dies bedeutet
dass die Kopplung mit Taste B erfolgreich war.
3) Drücken Sie die Lerntaste im Empfänger erneut für 1-2 Sekunden. Die
Signal LED erlischt, dies bedeutet der Empfänger gibt den Lernstatus
verlässt.
4) Der Empfänger kann mehrere Fernbedienungen mit verschiedenen kodes lernen.
So löschen Sie alle Sender codes gespeichert im Empfänger:
Wir haben gekoppelt den Sender mit dem Empfänger, wenn Sie nicht möchten
dass der Empfänger mit dem Sender zu arbeiten, Sie können löschen alle
Sender codes gespeichert im Empfänger.
Bedienung: Drücken Sie die Lerntaste im Empfänger 10 Mal, lassen Sie dann
die Lerntaste los, die Signal LED blinkt 10 Mal schnell und erlischt dann,
dies zeigt an, dass alle gespeicherten Codes erfolgreich gelöscht wurden.

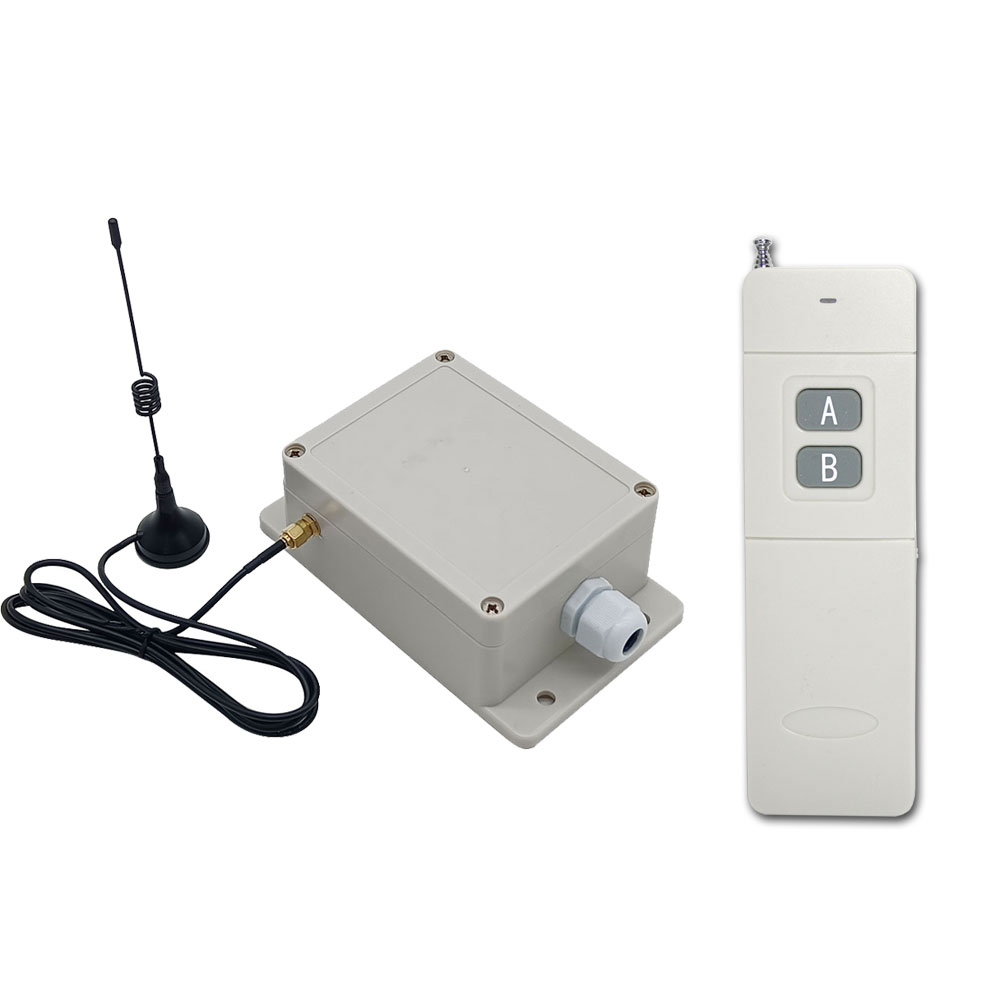

Lieferumfang:
1 x Empfänger: S2PX-DC-ANT2
1 x Sender: CB-2
1 x Bedienungsanleitung
