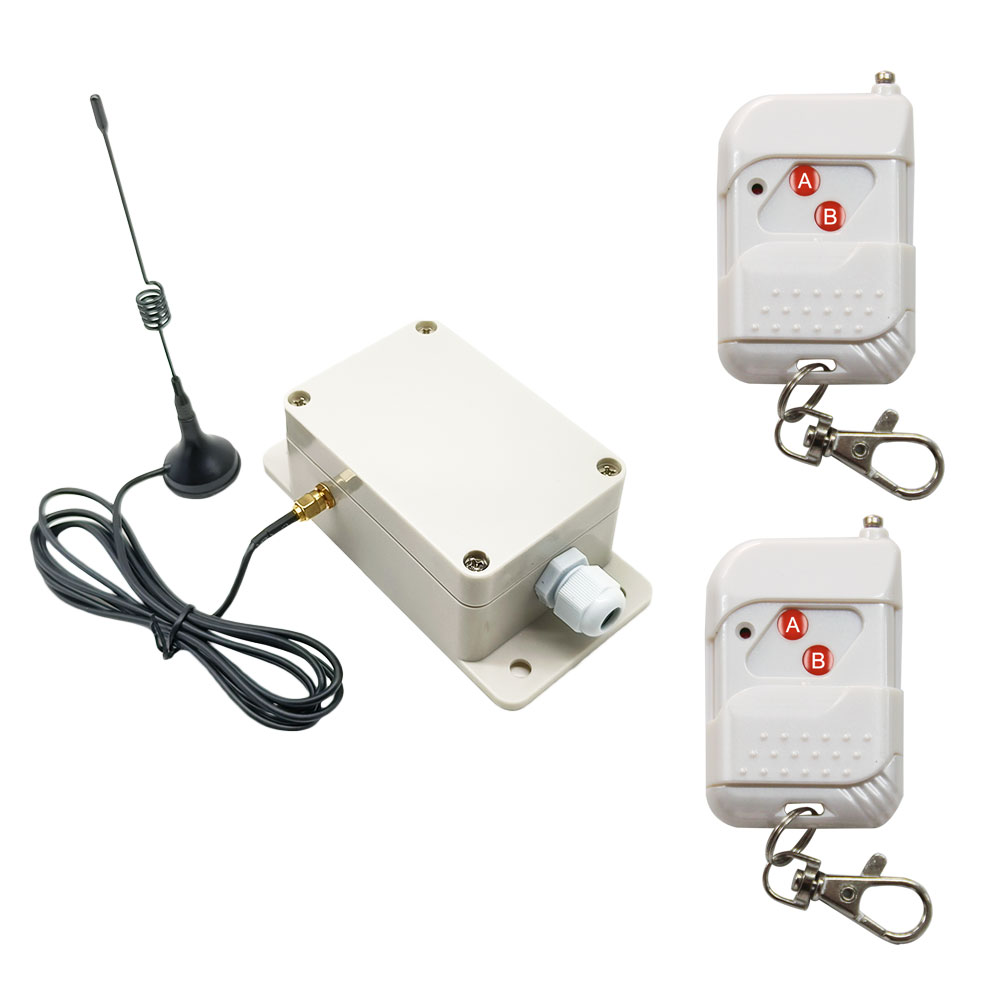

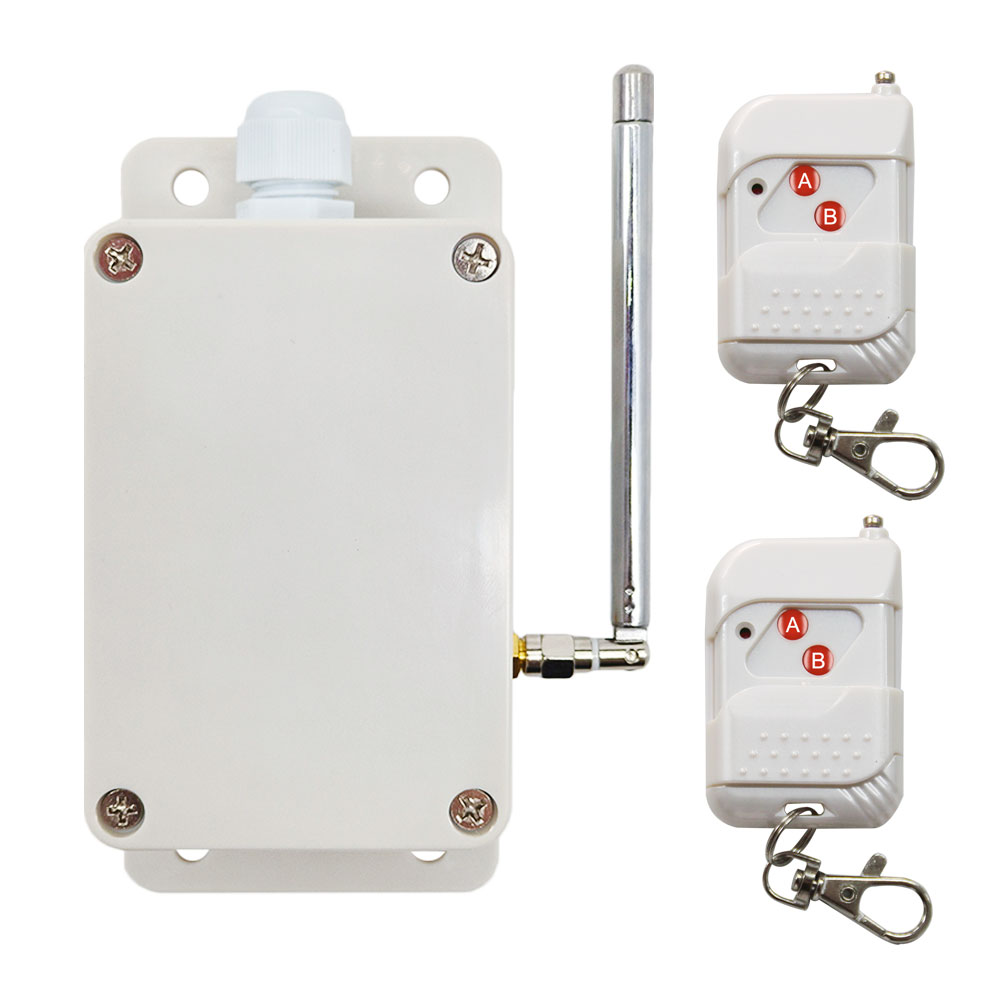

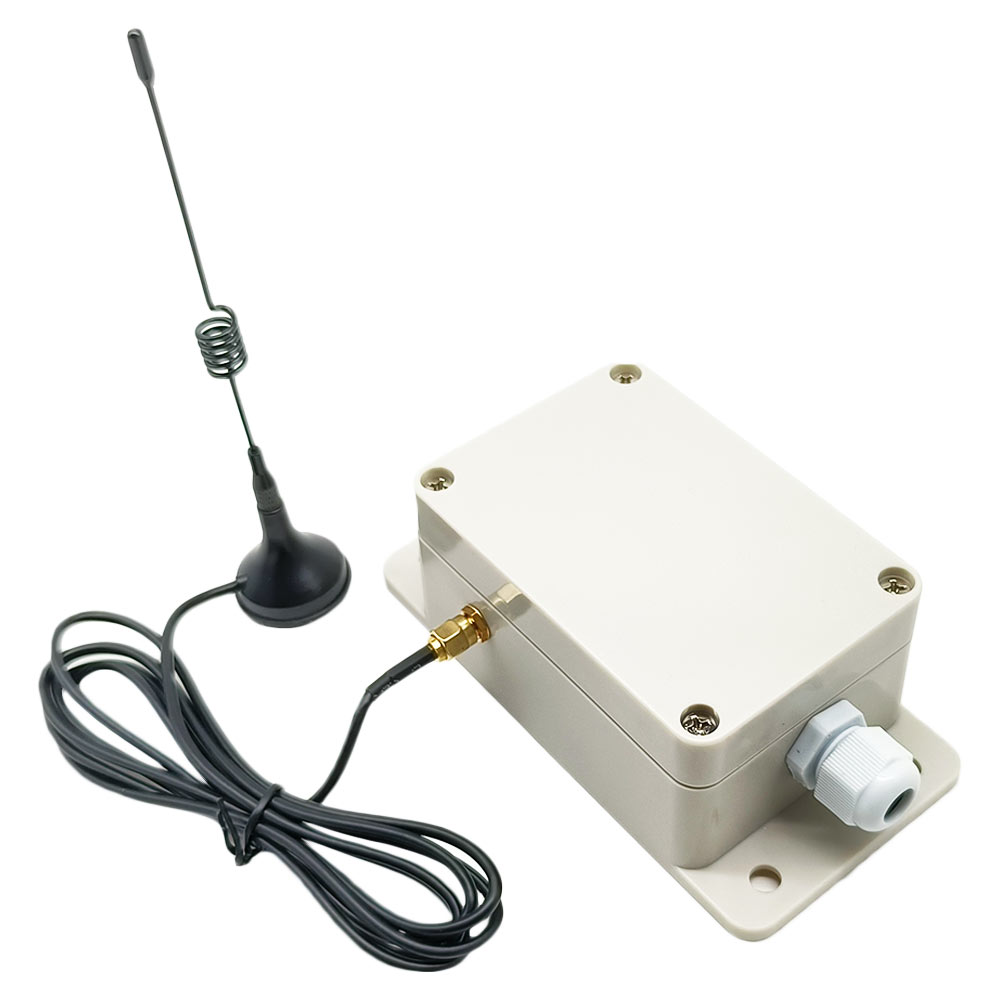

Hochleistung DC 9V 12V 24V Ausgang Funkfernbedienung Sender & Empfänger

Der 1CH DC Funkschalter wird weit auf Fernsteuerung von elektrischen Geräte mit Hochleistung 30A einschließlich Leuchten, Motoren, Klimaanlage... verwendet werden. Drei Betriebsspannungen 9V 12V 24V werden angeboten. Der Funkschalter arbeitet mit Spannungsausgang und -eingang. Die Reichweite ist theoretisch 100m.

 Handbuch

Besonderheit:
Anwendung: Es kann in der Industrie-Automatisierung-, Landwirtschaft - und Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Drahtlose Fernbedienung Produkte auf Land, Wasser und Luft, wie Funklichtschalter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder usw.
Drahtlose Steuerung,einfach zu installieren

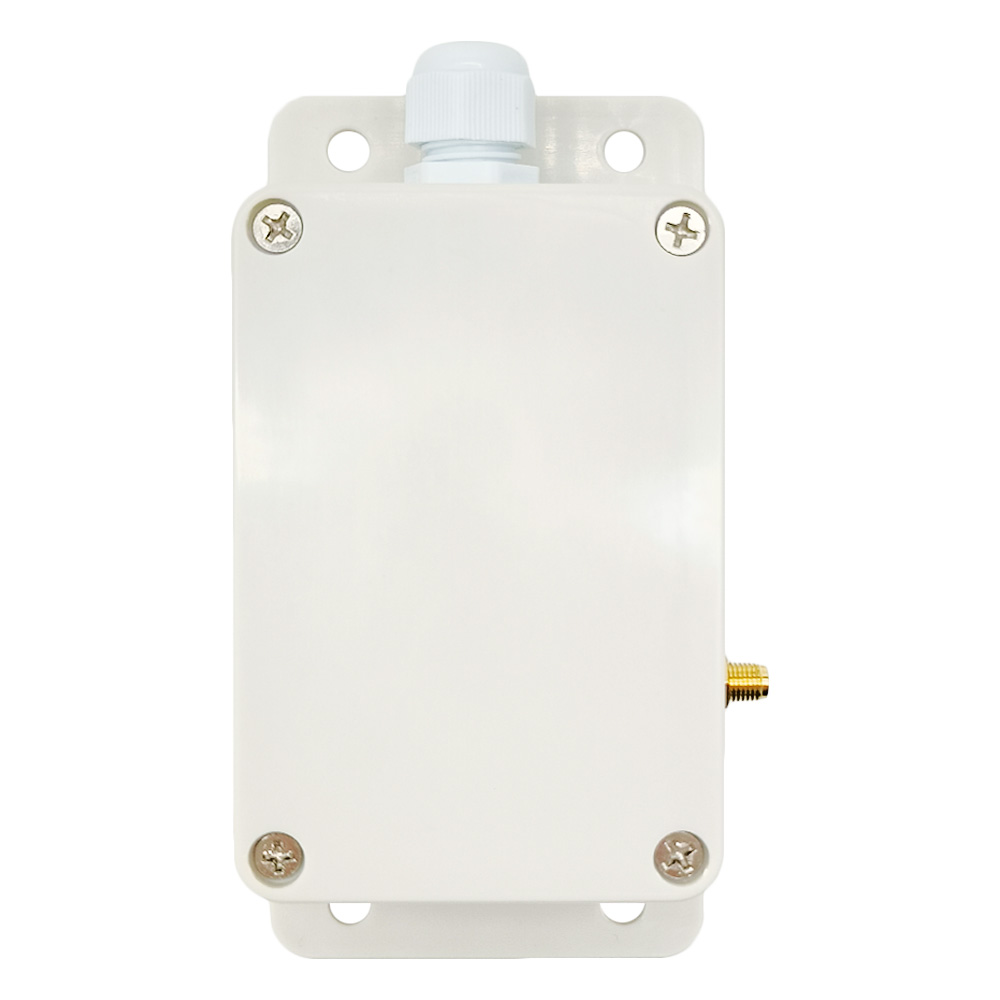

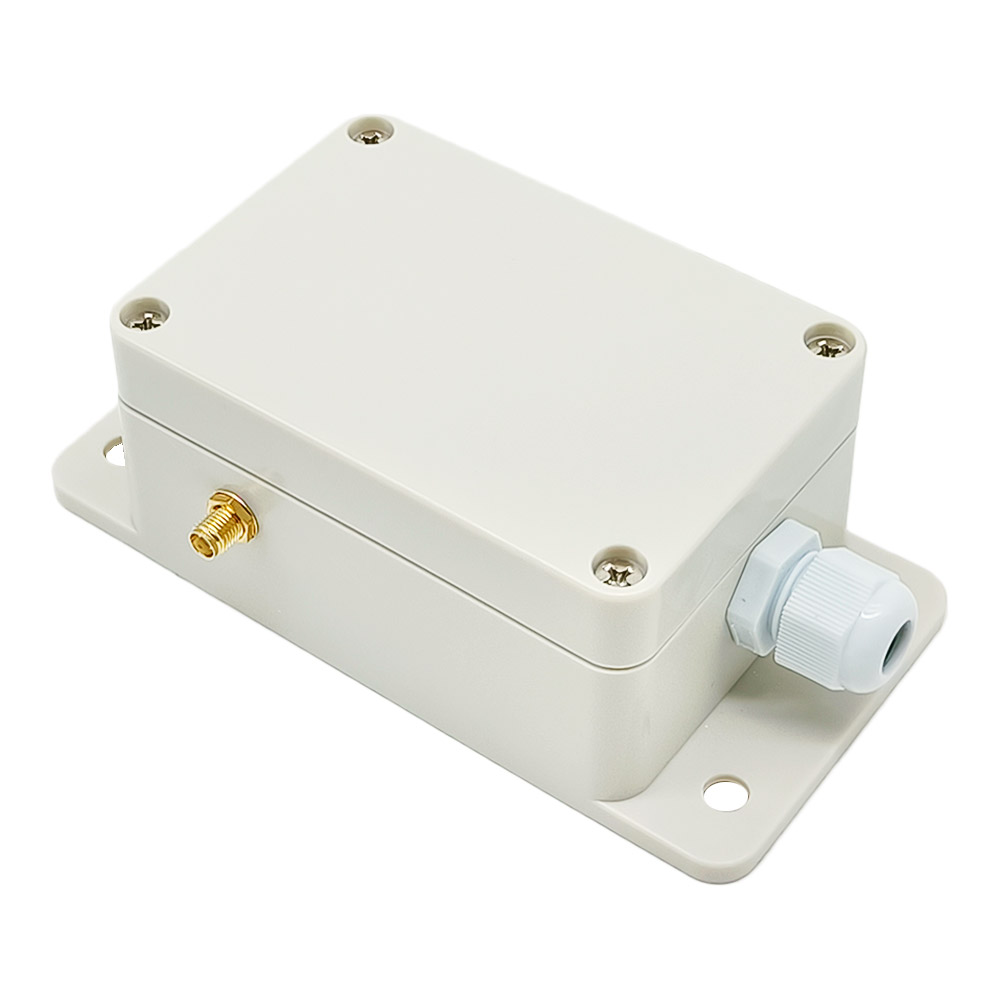

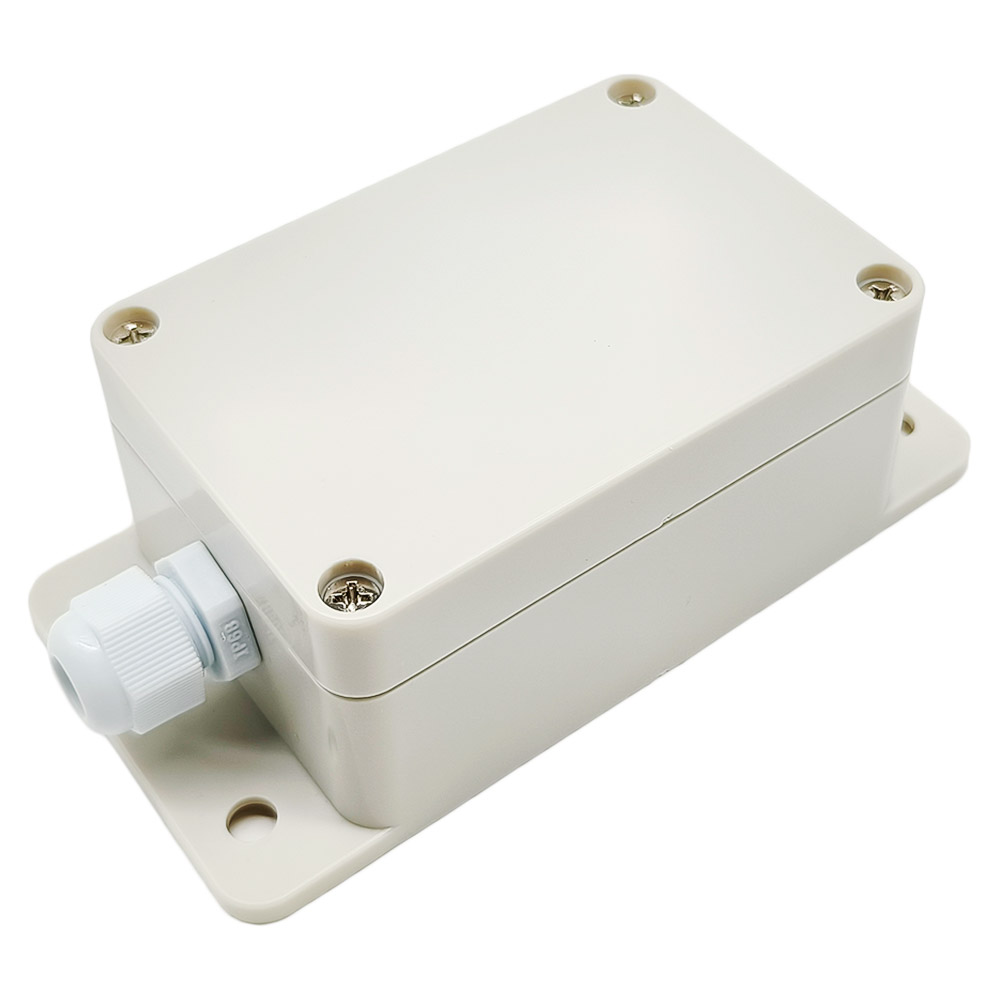

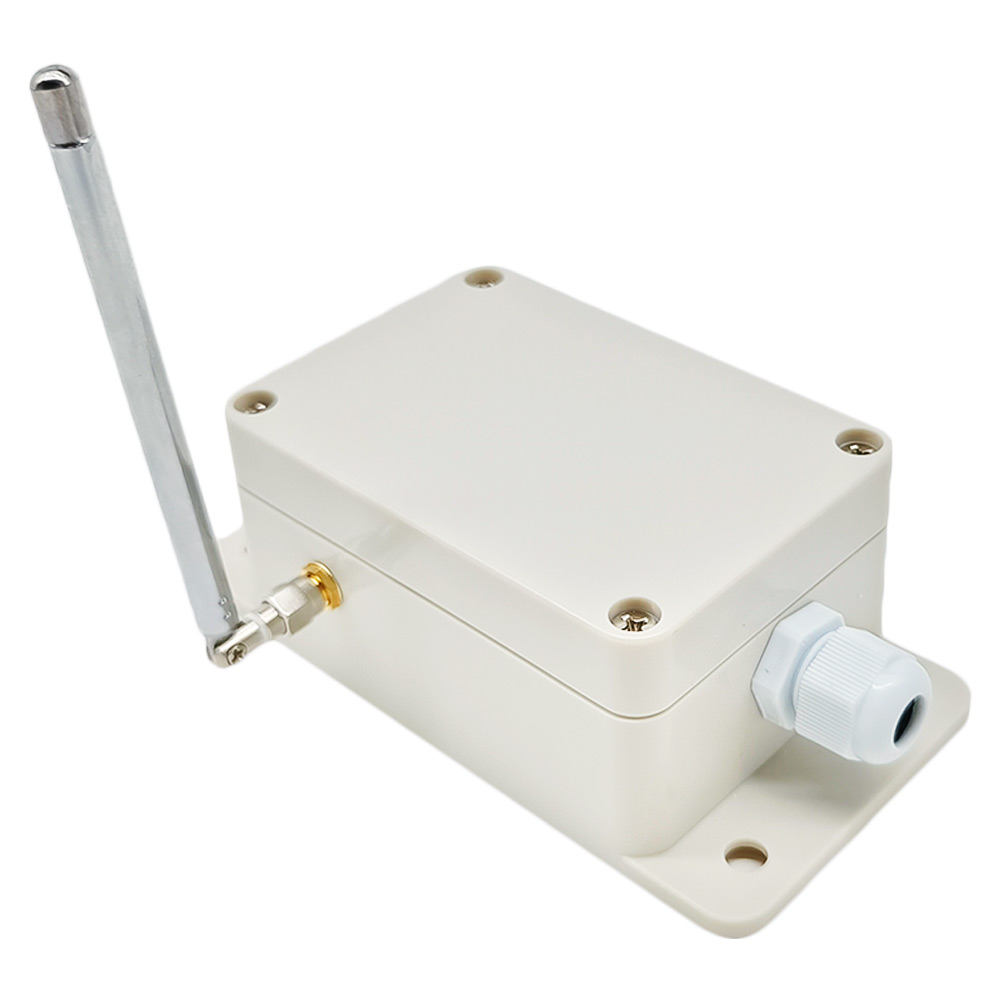

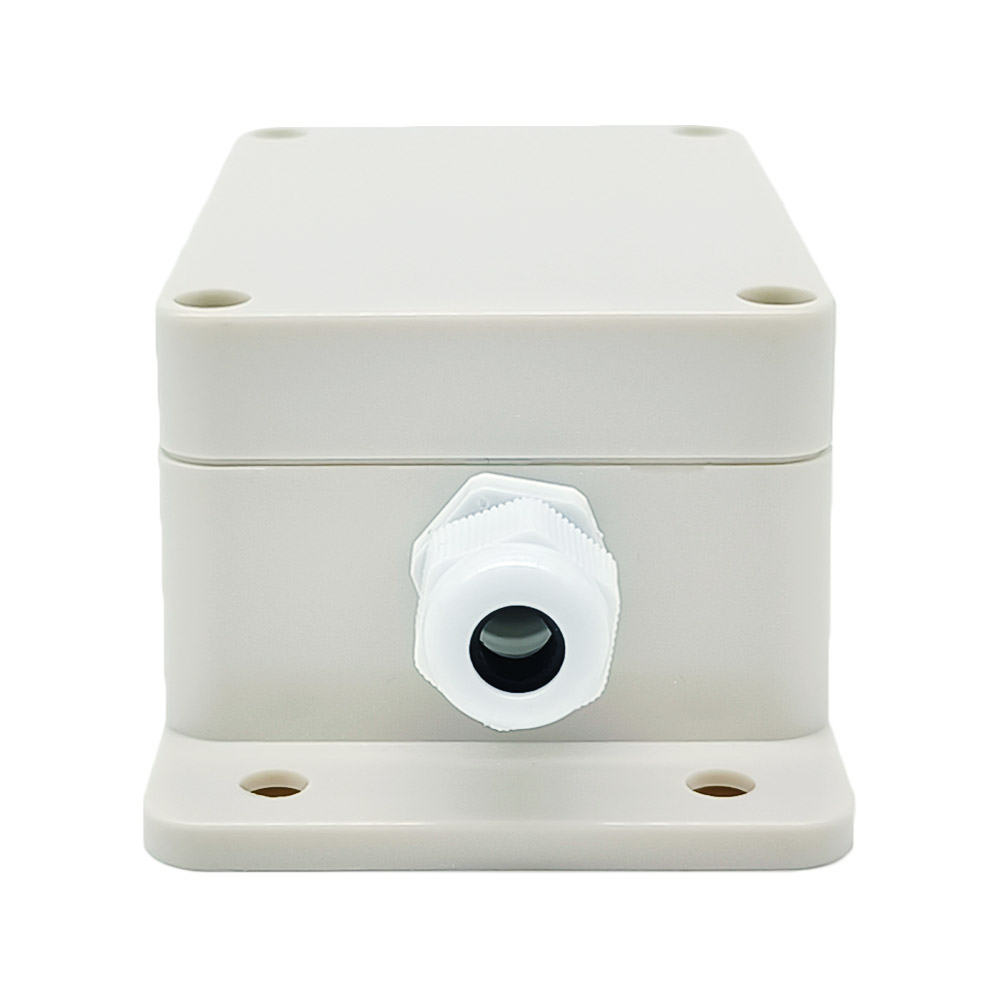

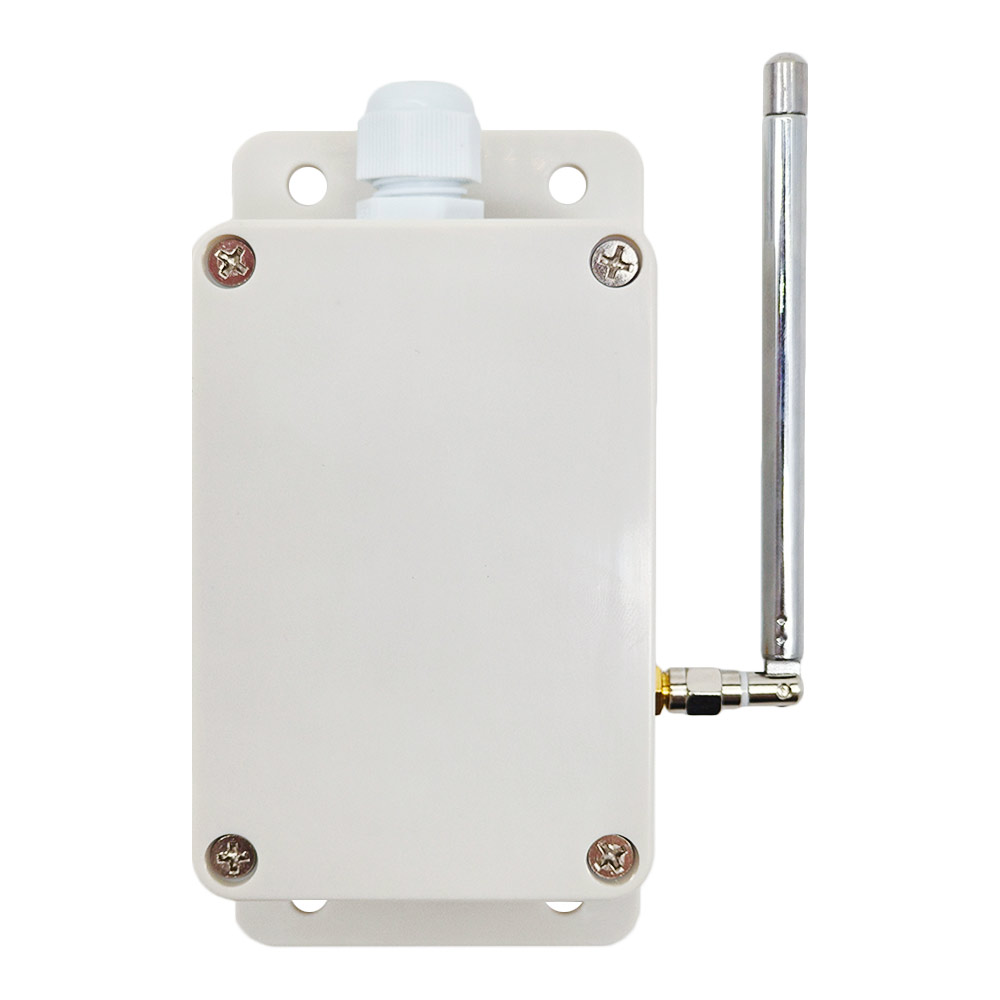

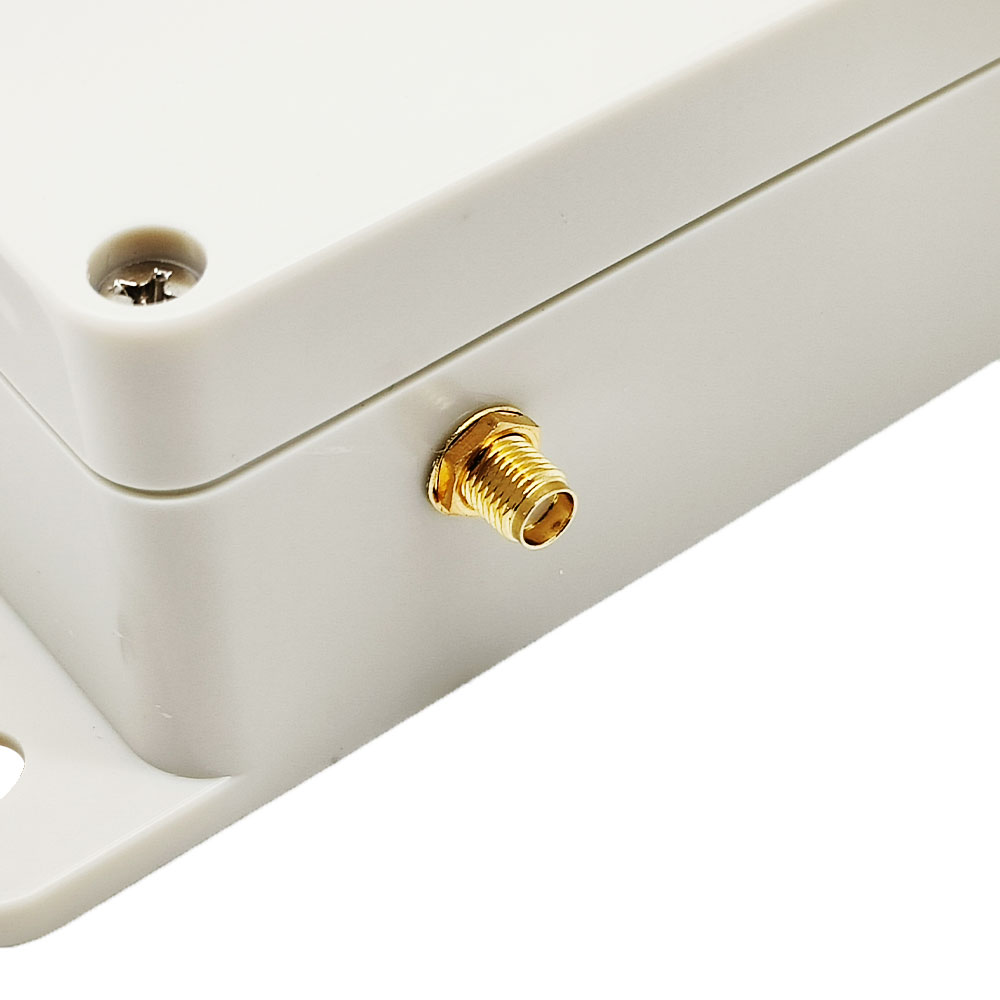

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann draußen installiert werden.
DC Power Output: Es kann DC Anlage mit Spannung 6V / 9V / 12V / 24V steuern.
Hochleistung: Jeder Kanal kann bei maximalem Strom 30A arbeiten. Die Hochleistungdes Gerätes ist 360W/12V, 270W/9V, 720W/24V.
Verdrahtete Steuerklemmen: Sie können Sensoren, Endschalter, Handschalter oder externe Geräte zur Steuerung des Empfängers verbinden.
Design mit geringer Leistung und Hochgeschwindigkeit-CMOS-Technologie.
Sie könnten den Empfänger mit Sender (Fernbedienung) von jedem Ort innerhalb einer zuverlässigen Entfernung ein-/ ausschalten.
Die drahtlose Funksignale können durch Wände, Böden und Türen gehen.
Geschutzt vor Gegenstrom und übermäßigem Strom.
Zuverlässige Kontroll:Der Empfänger kann nur mit dem Sender arbeiten, der die gleichen Code verwendet.
Ein/mehrere Sender kann ein/mehrere Empfänger gleichzeitig kontrollieren.
Sie könnten zwei oder mehre Anlagen in gleichen Ort benutzen

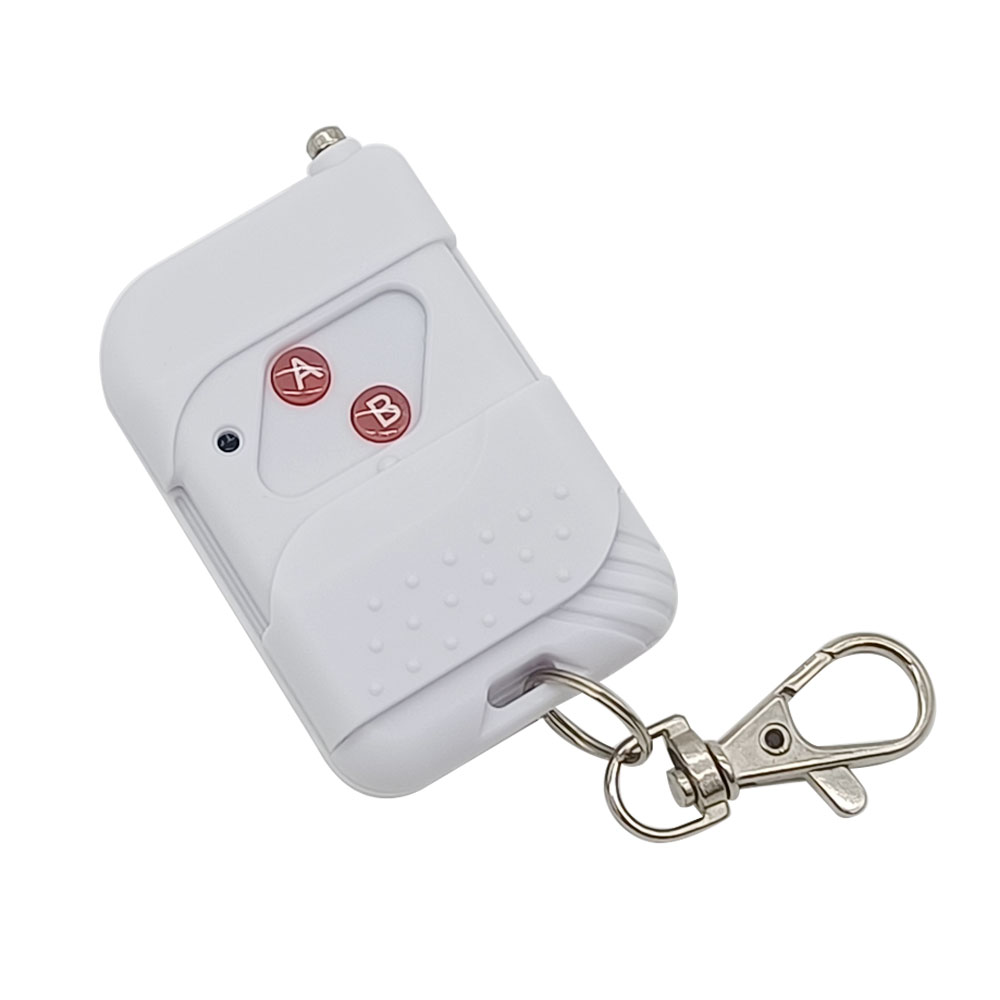

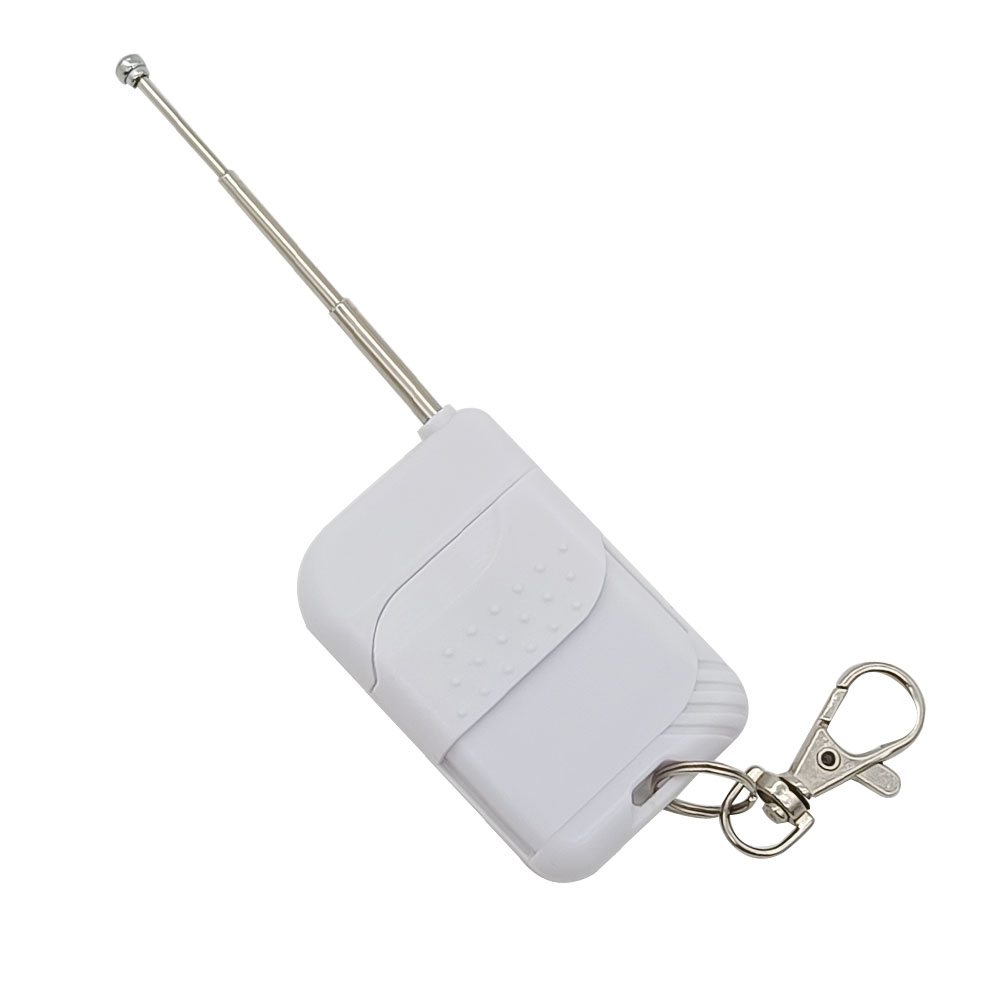

Parameter von Sender:
Modell Nr.: 0021001 (C-2)
Mit Schiebedeckel: schließen wenn es nicht benutzt wird (um den Knopf zu schützen). Schieben den Deckel, der Knopf wird erscheinen.
Kanal/Knopf: 2
Symbol des Knopfs: 1, 2
Betriebsspannung: 12V (1 x 23A-12V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom: 6mA
Betriebsfrequenz: 433Mhz
Anpassung Modus: ASK
Einheit Mass: 58mm x 39mm x 16mm

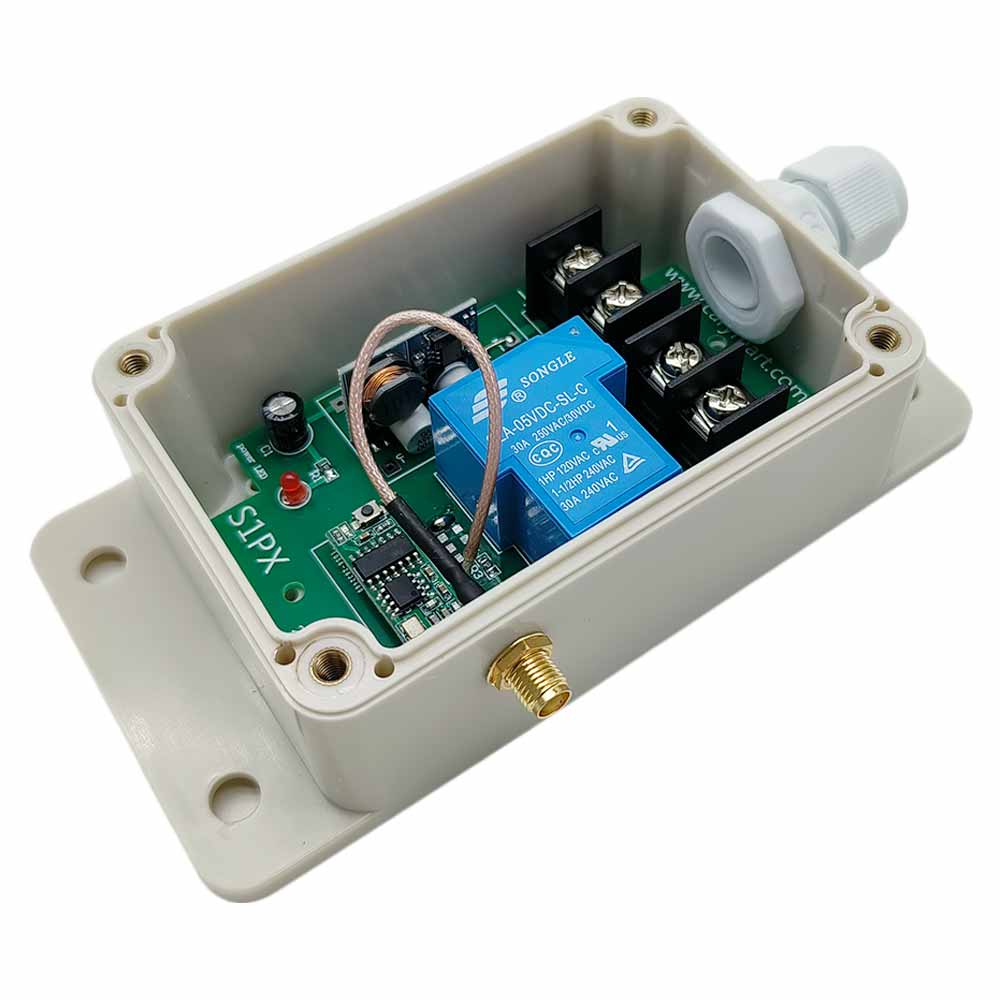

Parameter von Empfänger:
Modell Nr: S1PX-DC06 / S1PX-DC09 / S1PX-DC12 / S1PX-DC24
Stromversorgung (Betriebsspannung): DC6V (S1PX-DC06), DC9V±1V (S1PX-DC09), DC12V±1V (S1PX-DC12), DC24V±2V (S1PX-DC24)
Ausgabe: DC6V (S1PX-DC06), DC9V (S1PX-DC09), DC12V (S1PX-DC12), DC24V (S1PX-DC24)
Betriebsfrequenz: 433MHz
Kanal: 1 CH
Kontrollmodus: Toggle, Momentan, Verklinkte
Ruhestrom: ≤6mA
Maximale Betriebsstrom von Relais: 30A

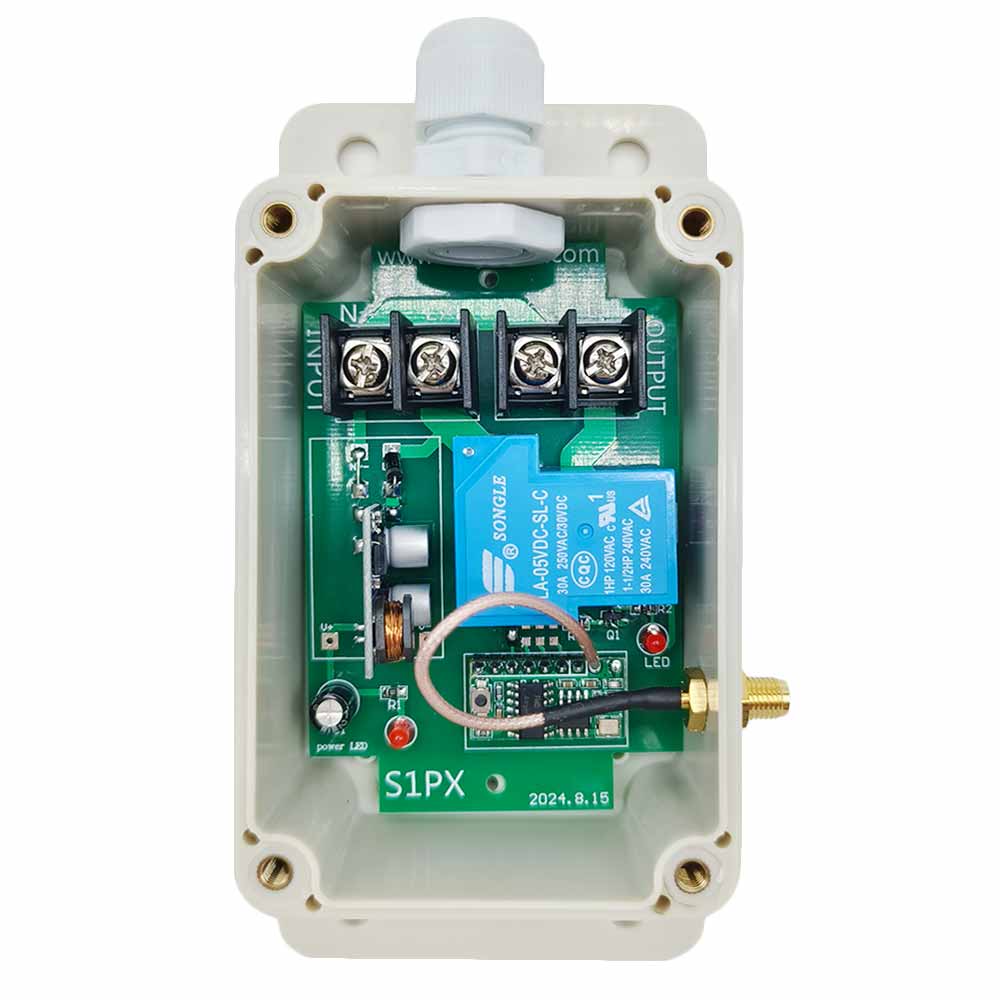

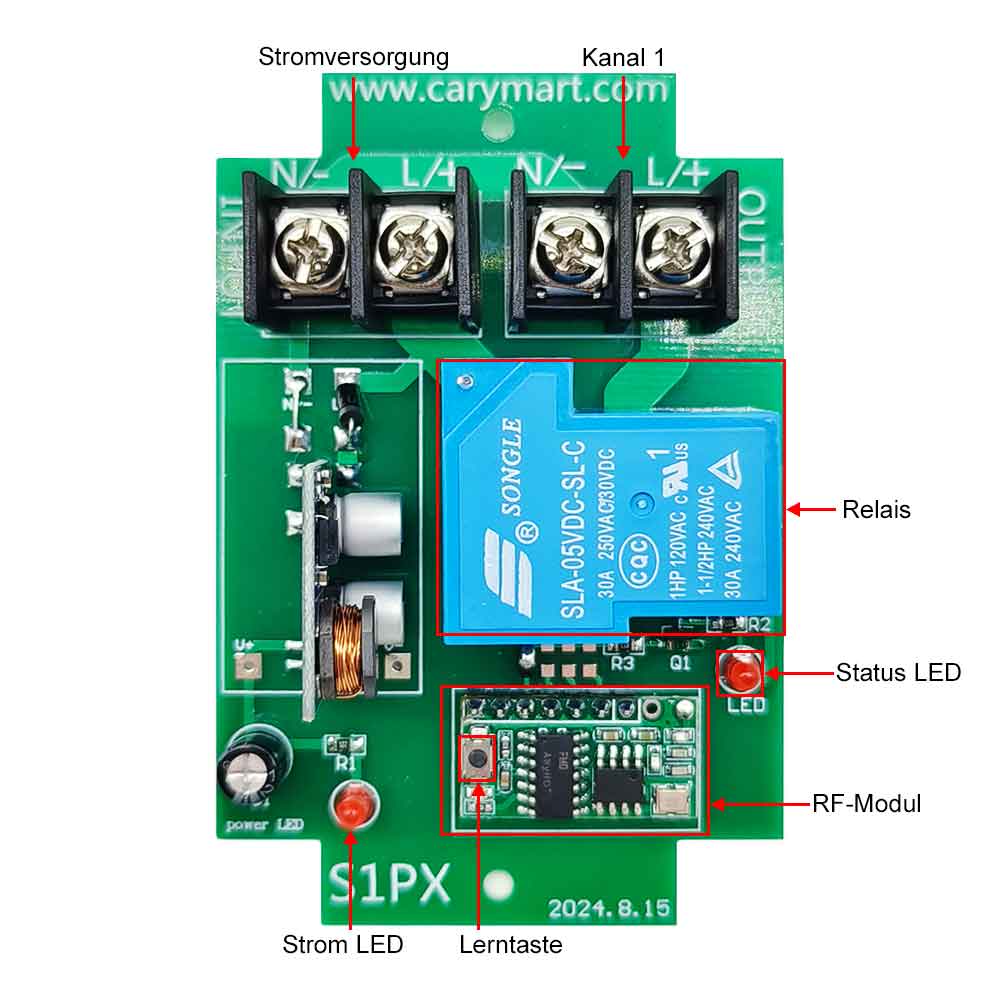

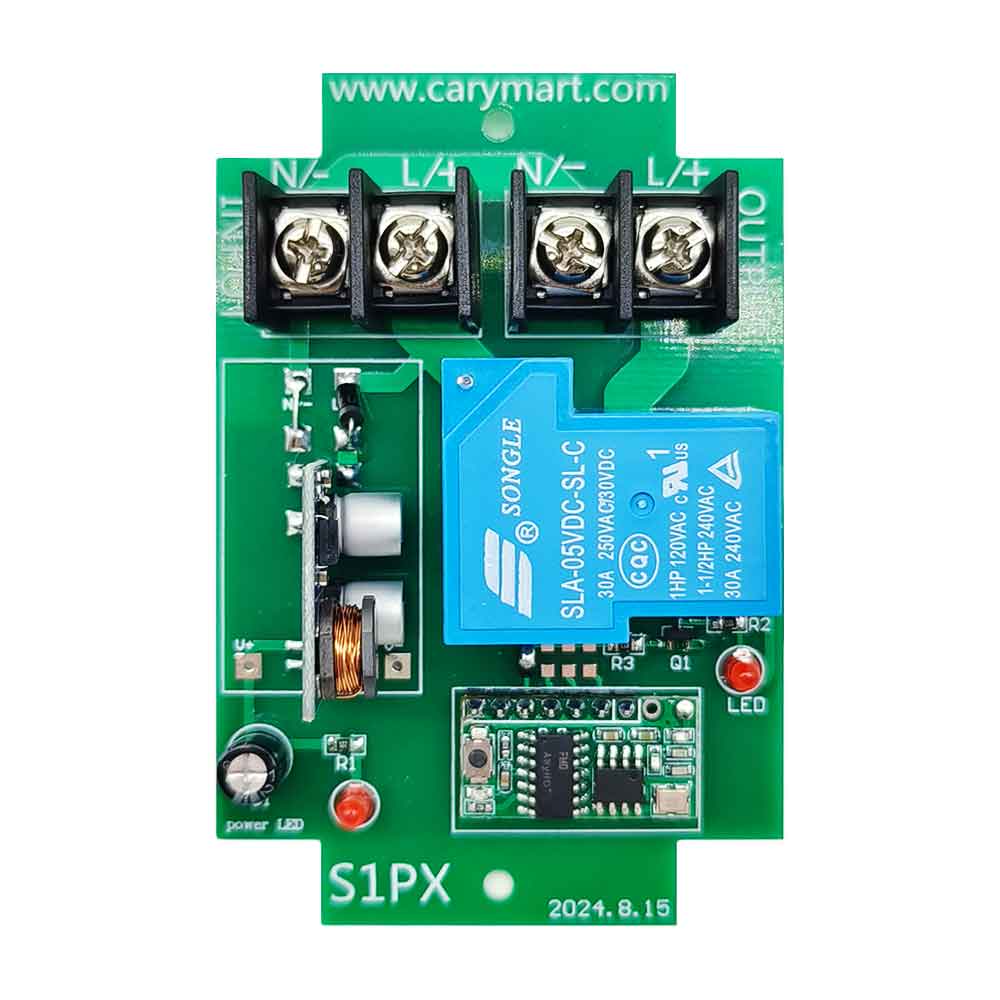

Maße der PCB: 90mm x 59mm x 18mm

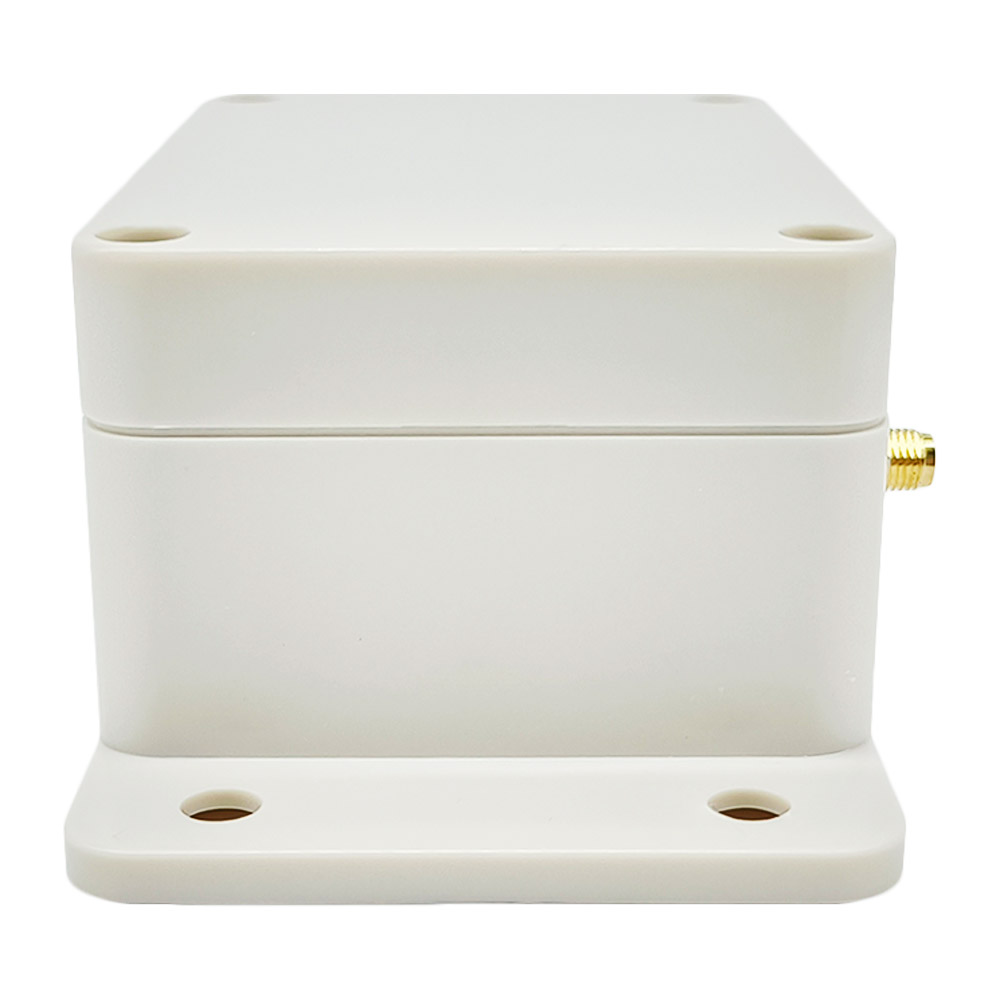

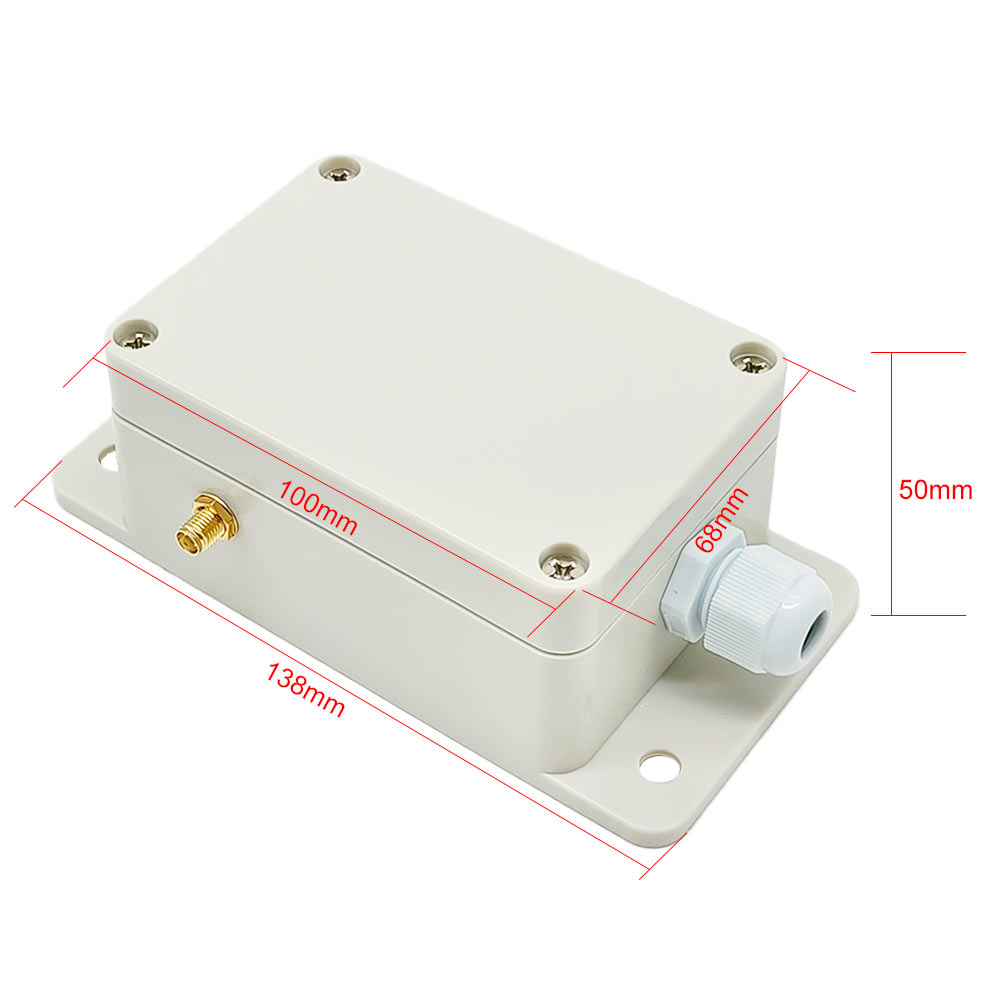

Maße des Gehäuses: 100mm x 68mm x 50mm
Arbeiten mit Festcode-Sender oder Lernen-Code Sender

Passender Sender:

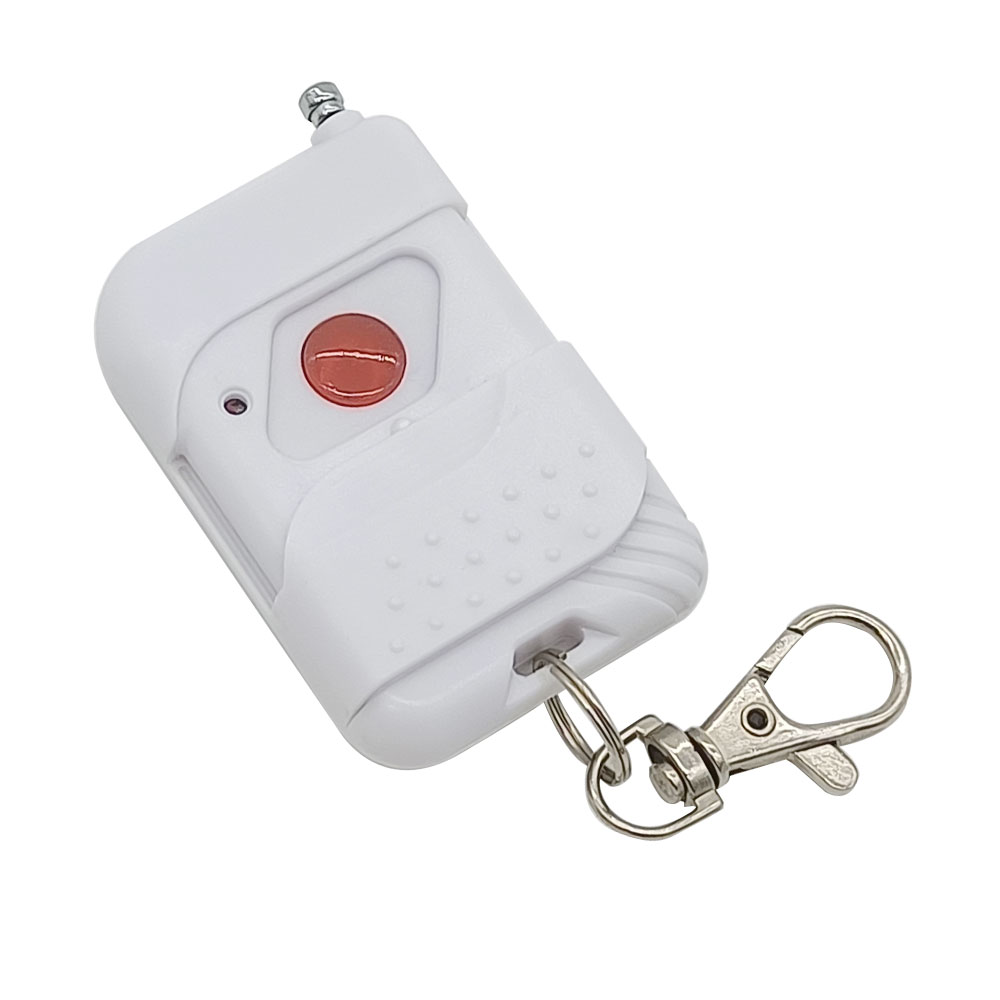

Der Empfänger kann mit verschiedenem Sender, wie Modell C-1 / C-2 (100M), CWB-1 / CWB-2 (50M, wasserdicht), CP-1 / CP-2/CV-2 (500M), oder CB-1 / CB-2 (1000M), CBW-1/CBW-2 (1000M, wasserdicht) usw..

Benutzung(mit Sender):
Der Empfänger und Sender können die Anlagen mit DC9V / 12V / 24V steuern.
Achtung: Wenn die Stromversorgung von Ihrer Anlage DC12V ist, sollen Sie DC12V Serie auswählen.

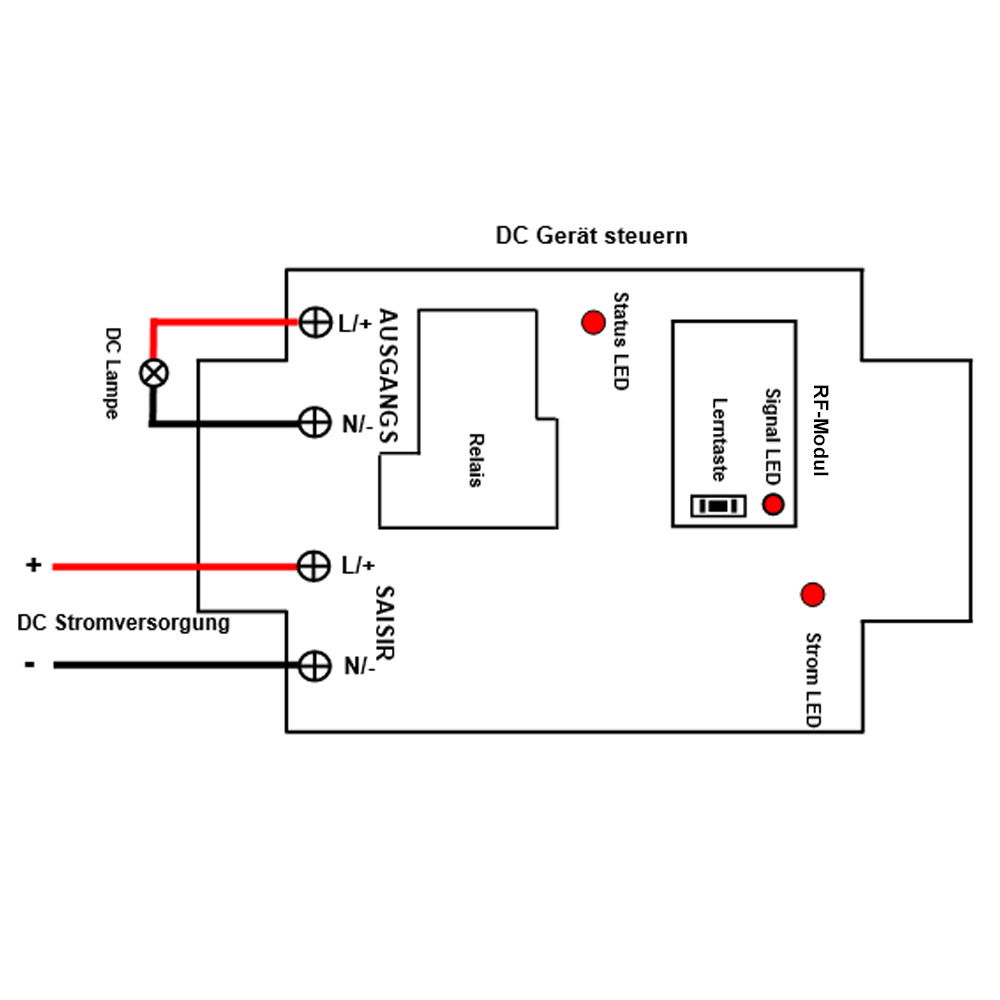

Verdrahtung:
Wenn Sie ein AC 230V Licht steuern, machen wie folgende:
1. Schließen Pluspol von DC Stromversorgung an “L / +” von INPUT an, und Schließen Minuspol Draht von DC Stromversorgung an “N / -” von INPUT an..
2. Schließen Pluspol von Lampe an "L / +" von OUTPUT an, schließen Minupol von Lampe an "N / -" von OUTPUT an.

Einstellung verschiedene Kontrolle Modus (Wir haben den Empfänger als Toggle-Steuermodus vor der Lieferung eingestellt, Wenn Sie andere Kontrollemodus verwenden, machen Sie folgende Operation):
Einstellung Kontrolle Modus Toggle (mit Sender C-1): Nur Verbinden mit Steckbrücke-2.
Kontrolle Modus Toggle: Drücken -> an; Drücken Sie Nochmal -> Aus.
Drücken Sie den Knopf des Senders: Ausgangsklemme gibt DC Strom aus, das Licht ist an.
Drücken Sie den Knopf noch einmal: Ausgangsklemme stoppt den Ausgang, das Licht ist aus.

Einstellung Kontrolle Modus Momentan (mit Sender C-1): Nur Verbinden mit Steckbrücke-1.
Kontroll Modus Momentan: Drücken und halten -> an; Los/Freigeben -> Aus.
Drücken und halten Sie den Knopf des Senders: Ausgangsklemme gibt DC Strom aus, das Licht ist an.
Lassen Sie den Knopf frei: Ausgangsklemme stoppt den Ausgang, das Licht ist aus.
Einstellung Kontrolle Modus Verklinkte (mit dem Sender C-2): keine Kontakt auf Steckbrücke-1 und Steckbrücke-2.
Kontrolle Modus Verklinkte: Drücken -> an; Drücken ander Knopf -> Aus.
Drücken Sie den Knopf A des Senders: Ausgangsklemme gibt DC Strom aus, das Licht ist an.
Drücken Sie den Knopf B des Senders: Ausgangsklemme stoppt den Ausgang, das Licht ist aus.

Manuelle Klemme:
Mit manueller Klemmen: Der Empfänger erlaubt Ihnen externe Geräte, Sensoren oder Handschalter zur Verbinden, den Empfänger zu steuern.

1) Signaleingang
Sie können externe Geräte (mit Kleinsignal-Ausgänge) an Klemmen 1 (signal -) und 2 (signal +) anschließen. Signalausgang von externer Geräte kann den Empfänger steuern.
Wenn externe Geräte die Kleinsignal-Ausgänge an Klemmen 1 und 2 ausgeben, schaltet das Relais ein. Ausgangsklemme gibt DC Strom aus, das Licht ist an.
Wenn externe Geräte die Signal auszugeben stoppen, schaltet das Relais aus. Ausgangsklemme stoppt den Ausgang, Das Licht ist aus.

2) Handschalter
Sie können einen Handschalter an Klemmen 1, 2. Und dann können Sie diese Handschalter zur Steuerung des Empfänger verwenden.
Wenn Sie Klemmen 1 und 2 verbinden, schaltet das Relais ein. Ausgangsklemme gibt DC Strom aus, das Licht ist an.
Und Wenn Sie Klemmen 1 und 2 trennen, schaltet das Relais aus. Ausgangsklemme stoppt den Ausgang, das Licht ist aus.
