Hallo, willkommen in unserem Shop. FernKontrolle bietet Ihnen die hochwertigen Fernbedienungsgeräte. Wir empfehlen Ihnen, unsere Fragen und Antworten zu lesen, bevor Sie Ihre Entscheidung treffen. Wenn Sie weitere Fragen haben, nehmen Sie bitte Kontakt mit uns auf. Wir werden Ihnen so bald wie möglich antworten.
(Achtung:Oben
genannte Video hat
gleicher
Empfänger S1M-DC-12V
und den Sender C-1 benutzt, die
Fernbedienung C-1 im
Video hat nur die
Reichweite 100m im
Freifeld)
Artikelnummer:
0020144
(S1M-DC12-ANT2 &
CB-1)
hat die Reichwite
2000M im Freifeld,
denn es hat stärker
Sender und externe
Antenne benutzt.
Wenn Sie diese
Empfänger +
Fernbedienung C-1
brauchen, bitte
klicken
HIER
von Euro 26.83.

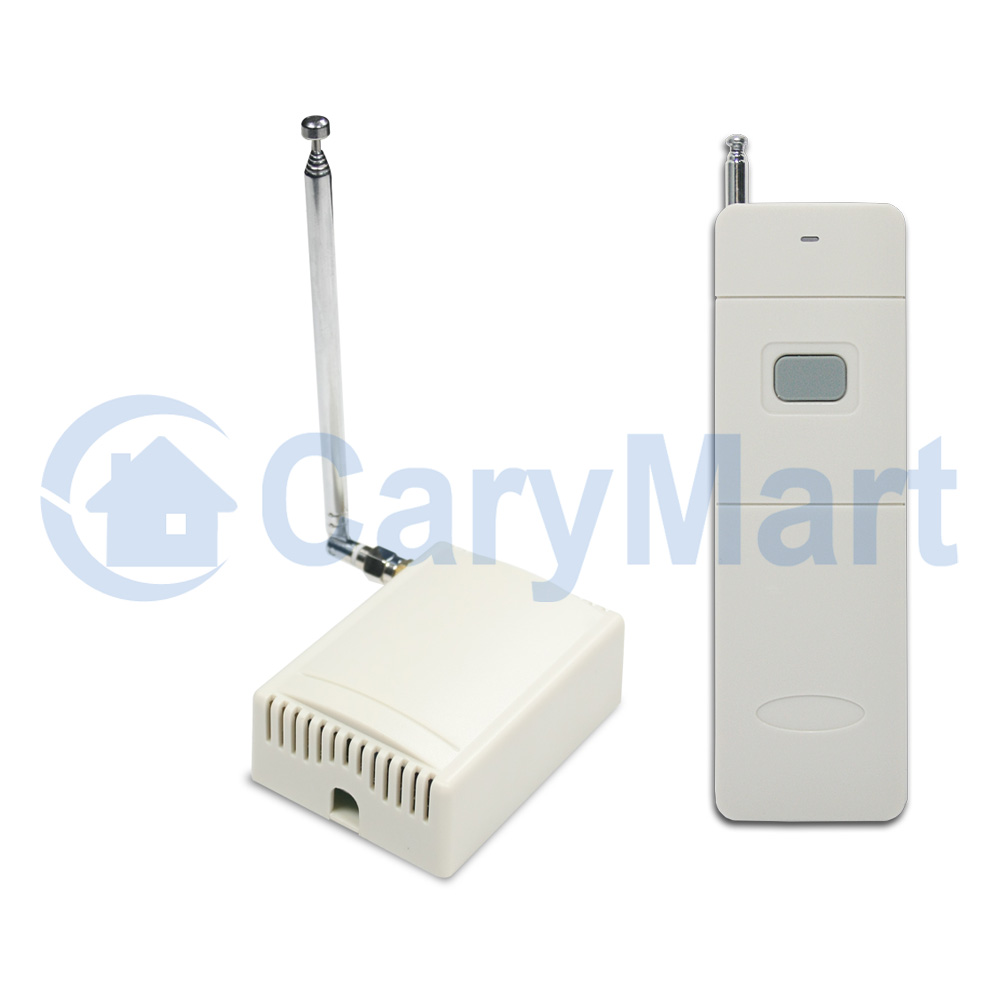

Lieferumfang:
1 x Empfänger: S1M-DC-ANT3
(1 Kanal / Momentan Kontrolle Modus)
1 x Sender: CB-1
1 x Bedienungsanleitung
Kennzeichen:
Anwendung: Es kann in der Industrie-Automatisierung, Landwirtschaft-Automation
und Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen,
Schiffen, Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Es kann drahtlose
fernbedienung verschiedene ausrüstungen an Land, Wasser und Luft, wie
Funklichtschalter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden,
Jalousien, Elektrozylinder, Türen, Fenster, Elektromagnetventile,
Signalisierung, Geschäftsschilder usw.
Drahtlose Steuerung, einfach zu installieren.
Stromversorgung: Vier Betriebsspannungsversionen, DC 6V, 9V, 12V, 24V.
Relaisausgang: Der Empfänger ist Relaisausgang. Es können zur Steuerung DC
und AC Geräte verwendet werden. Die Klemmen sind NO / NC (normalweise
geöffnet / normalweise geschloßen) und es ist wie ein Funkschalter. Es
bedeutet, dass Sie auch eine separate Stromversorgung an Geräte anschließen
sollen.
Jeder Kanal kann bei maximalem Strom 10A arbeiten, wie 120W/12V bekannt,
60W/6V, 90W/9V, 240W/24V, 1100W/110V, 2200W/220V.

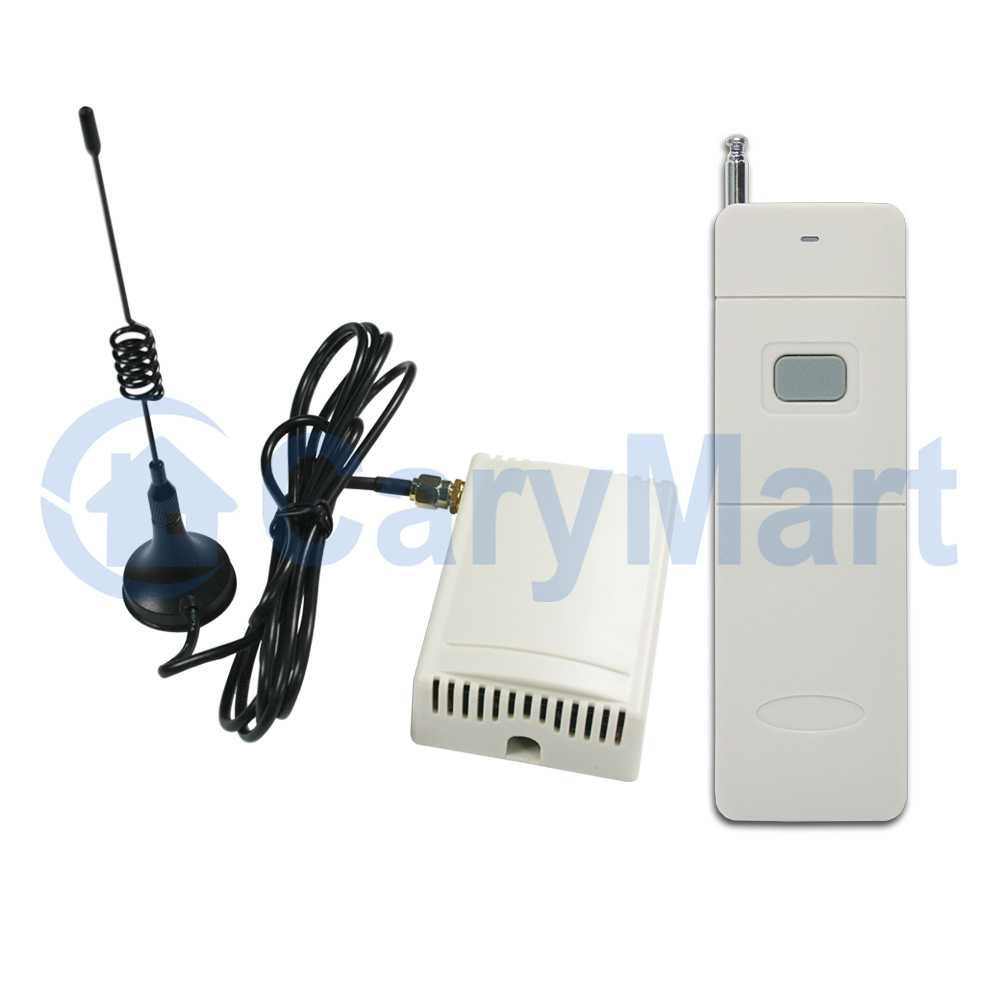

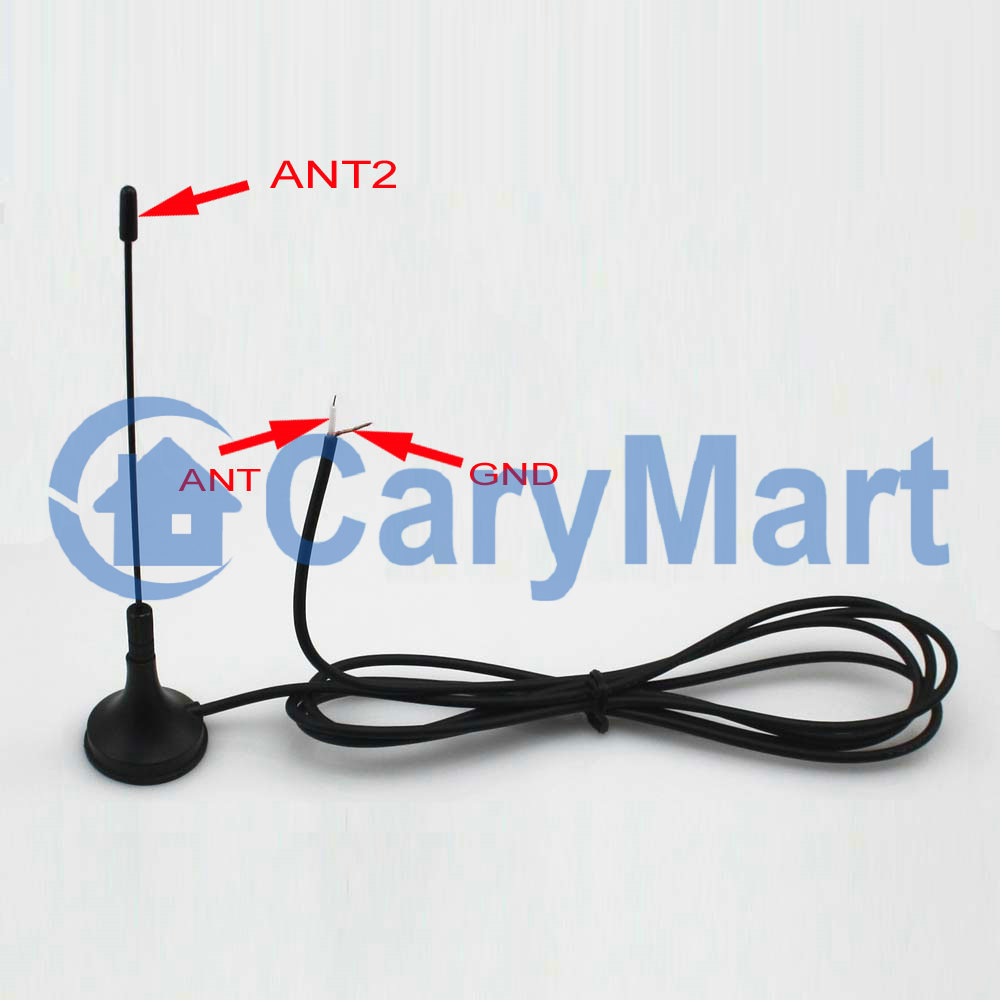

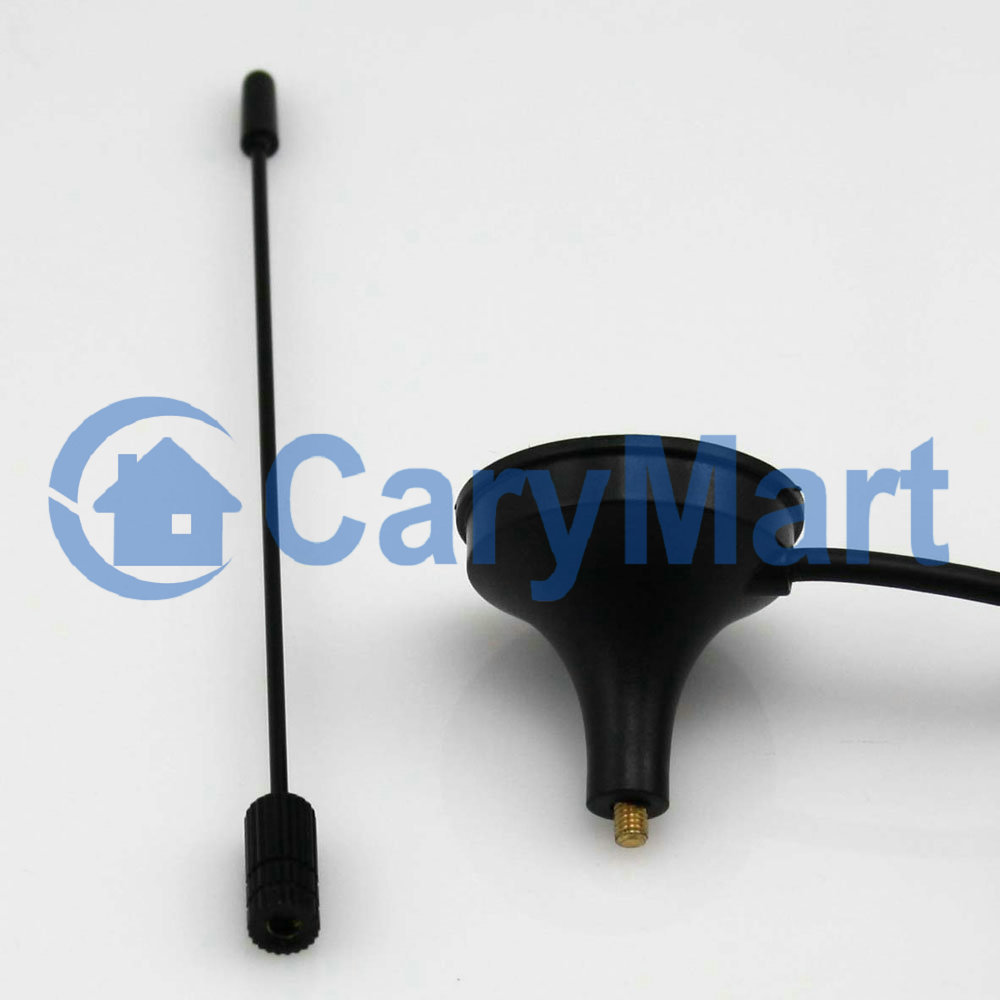

Mit externer Teleskopantenne, der Empfänger hat einen größeren
Arbeitsbereich.
Sie können den Empfänger mit Sender (Fernbedienung) von jedem Orten
innerhalb einer zuverlässigen Entfernung ein / ausschalten.
Die drahtlose Funksignale können durch Wände, Böden und Türen laufen.
Geschutzt vor Gegenstrom und übermäßigem Strom.
Zuverlässige Kontrolle: Der Code besteht aus Tausenden verschiedener
Kombinationen, und der Empfänger arbeitet nur mit dem Sender, der den
gleichen Code verwendet.
Ein oder einige Sender können einen oder einige Empfänger gleichzeitig
kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.

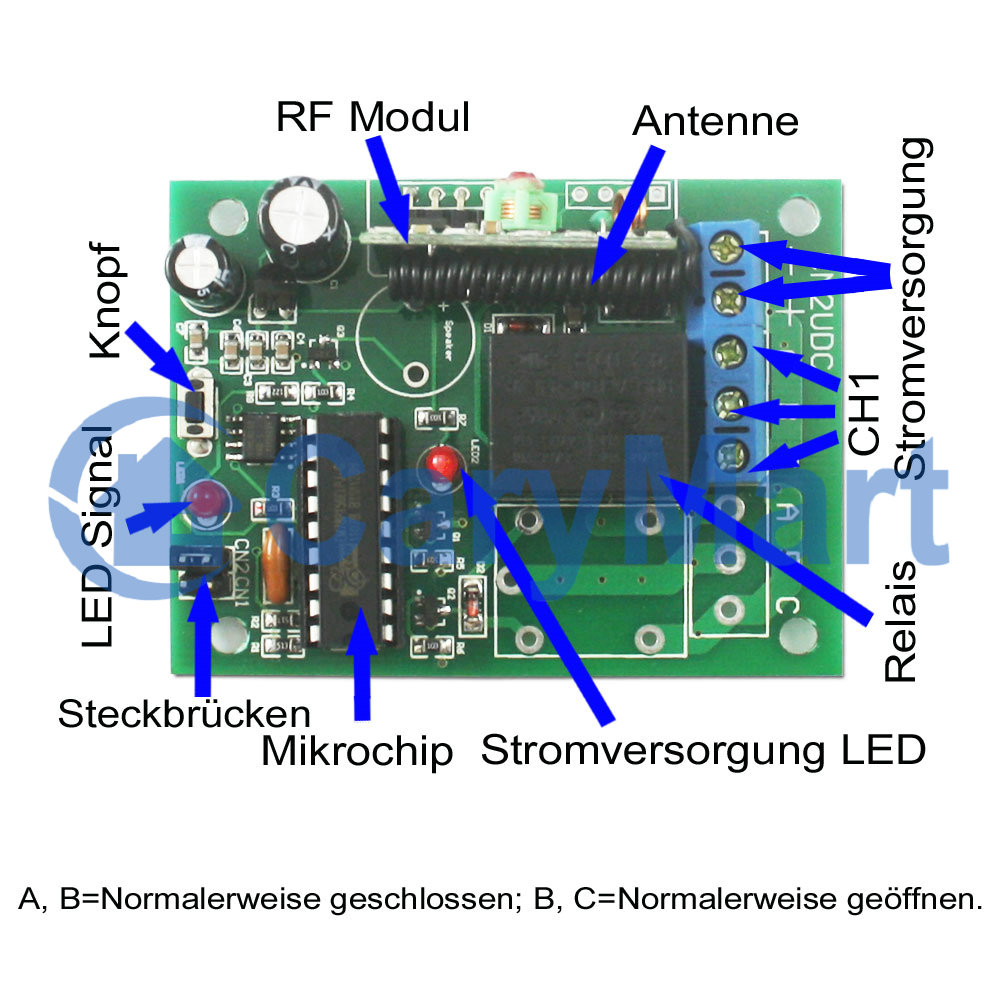

Empfänger:
Modell Nr.: S1M-DC06 / S1M-DC09 / S1M-DC12 / S1M-DC24
Stromversorgung (Betriebsspannung): DC6V (S1M-DC06), DC12V±1V (S1M-DC12),
DC9V±1V (S1M-DC09), DC24V±2V (S1M-DC24)
Ausgang: Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
Arbeitsspannungsbereich von Relais: AC110~240V oder DC0~28V
Drahtbereich für die Terminals: 22-14 AWG
Betriebsfrequenz: 433.92MHz
Kanal: 1 CH
Kontrolle Modi: Momentan
Statische Strom: ≤6mA
Maximaler Laststrom: 10A / Kanal
Betriebstemperatur: -20 ° C bis +70 ° C
Maße der PCB: 67mm x 50mm x 18mm
Maße des Koffers: 75mm x 54mm x 27mm

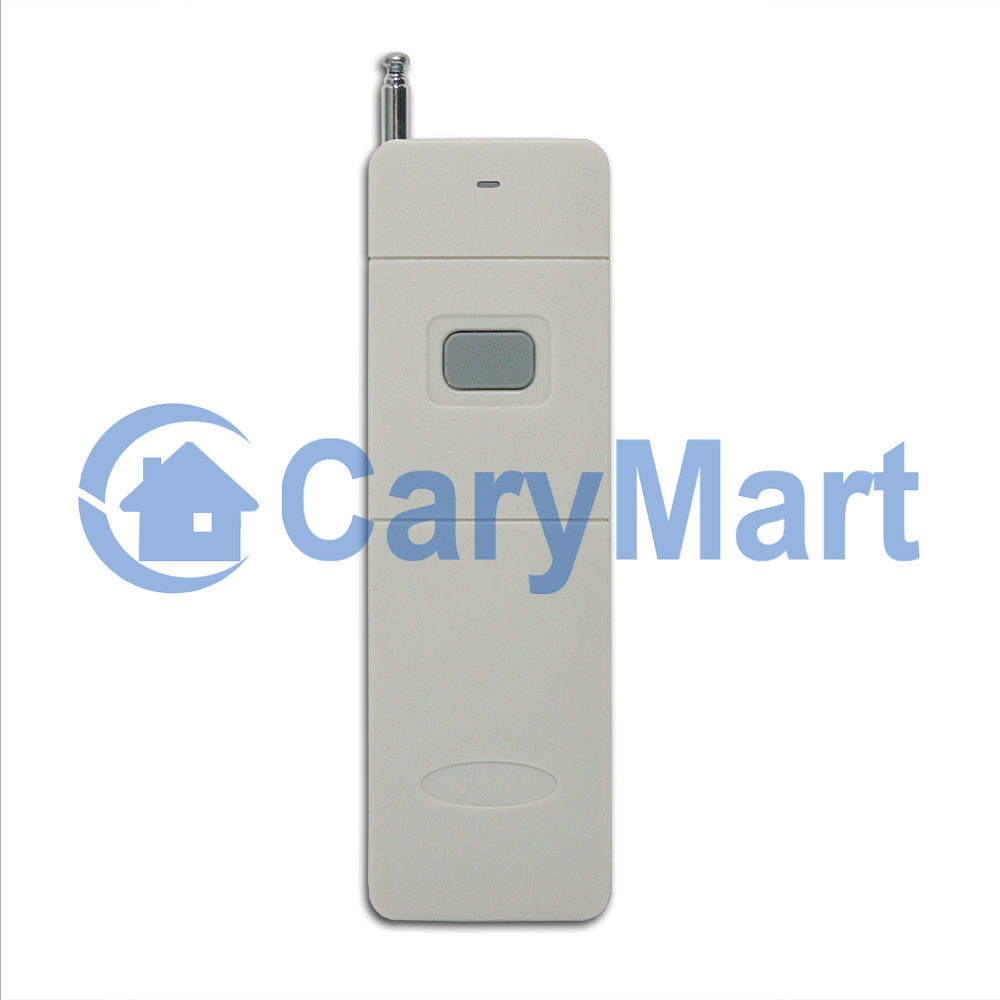

Sender:
Modell Nr.: CB-1
Kanal: 1 CH
Abstand der Fernbedienung: 1000m / 3000ft (Theoretisch)
Kodierung: Festkode per Pins
Einheitsmaße: 135mm x 42mm x 25mm

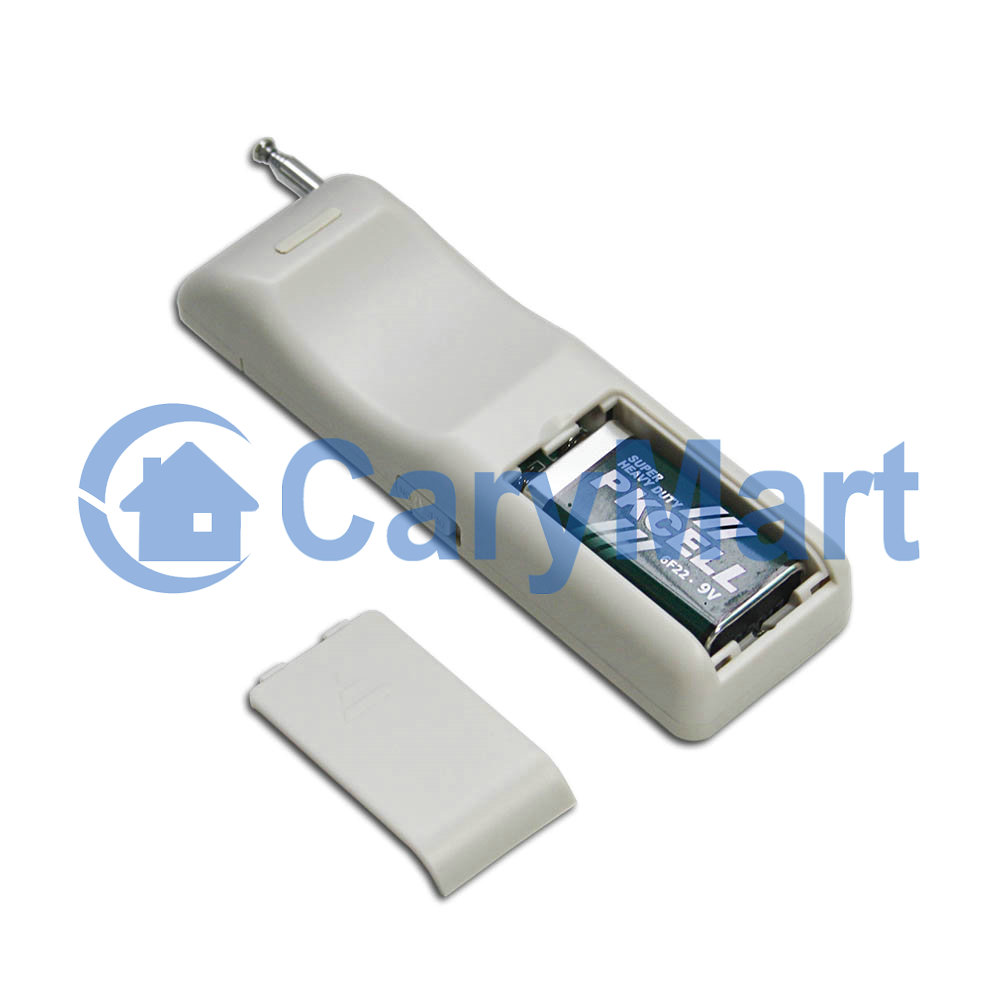

Stromversorgung: 1 x 6F22-9V Batterie (enthaltet, kann für 6-12 Monate
benutzen)
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln, wie C-1 (100M),
CWB-1 (50M, wasserdicht), oder CB-1 (1000M) usw.
Arbeitsbereich:
Mit dem Fernbedienung wie CB-1 kann die Reichweite max. 2000M im Freifeld
sein.
Der maximale Arbeitsabstand ist ein theoretischer Wert. Es soll auf einer
offenen Erde bedient werden, darauf gibt es keine Absperrung und keine
Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume,
Wände oder andere Bauwerke, und wird durch andere Funksignale gestört.
Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie einen
leistungsstarken Fernbedienung verwenden, zum Beispiel der Fernbedienung
CB-1.
Verwendung:
Mit dem Empfänger können sowohl DC 0~ 28V als auch AC 110~240V Geräte
gesteuert werden.
Hinweis: Der Empfänger ist ein Relaisausgang, und kein DC / AC
Leistungsausgang. Ausgangszustand der Relaisausgangsklemmen: Die Klemmen B
und C sind normalerweise offen; Die Klemmen A und B sind normalerweise
geschlossen.

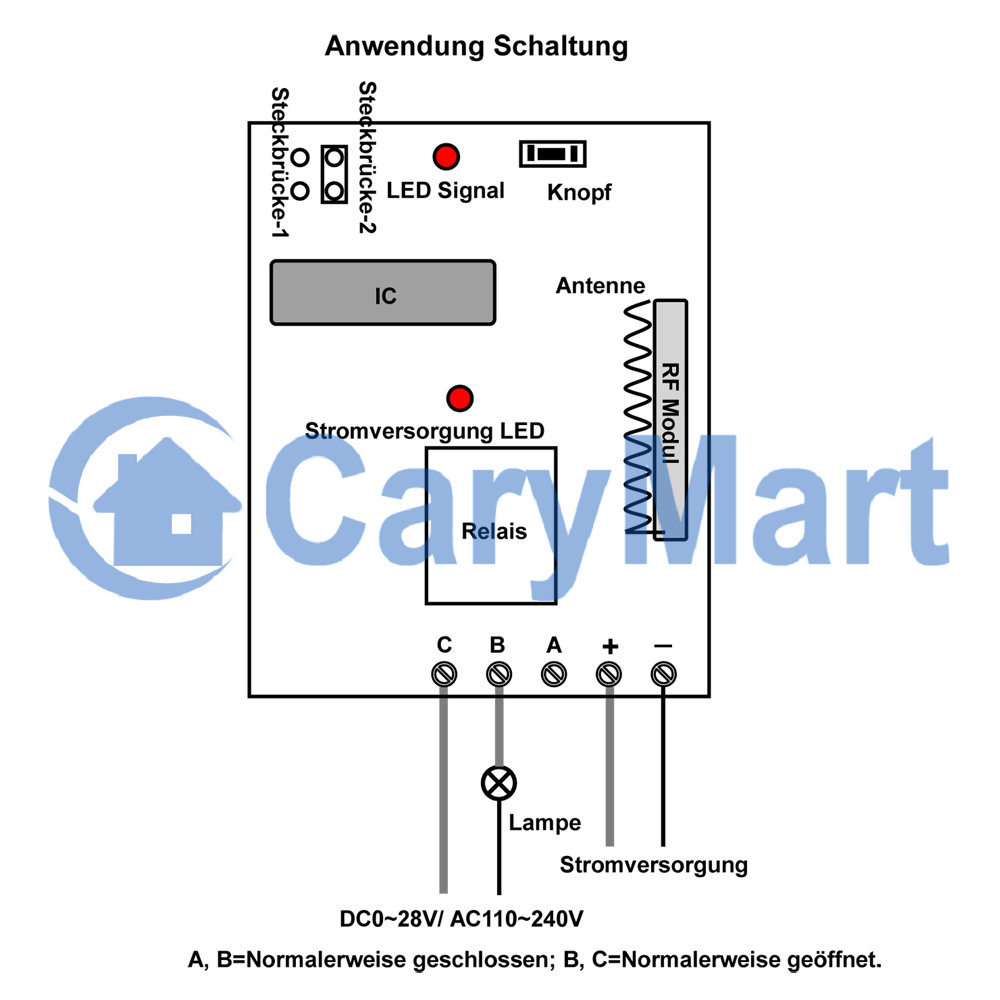

Verdrahtung:
Wenn Sie ein DC 12V Lampe steuern, machen wie folgende:
1) Schließen den Pluspol von DC Stromversorgung an Klemme “L / +” von
Eingang an, und schließen den Minuspol von DC Stromversorgung an Klemme “N /
-” von Eingang.
2) Schließen Klemme C an Pluspol der DC Stromversorgung an, schließen Klemme
B an Pluspol von DC Lampe an, und schließen den Minuspol von DC Lampe an
Minuspol von DC Stromversorgung an.
Wenn Sie AC 230V Lampe steuern, machen Sie wie folgende:
1) Schließen den Pluspol von DC Stromversorgung an Klemme “L / +” von
Eingang an, und schließen den Minuspol von DC Stromversorgung an Klemme “N /
-” von Eingang.
2) Schließen Klemme C an das Phasenkabel von AC Stromversorgung an,
schließen Klemme B an eine Seite von AC Lampe an, und schließen andere Seite
von AC Lampe an Nullleiter von AC Stromversorgung an.
Bedienung (mit dem Sender CB-1):
Drücken und halten die Taste: Das Relais ist aktiviert (verbinden Sie die
Klemmen B und C, trennen Sie die Klemmen A und B), und die Lampe wird
eingeschaltet.
Lassen Sie die Taste los: Das Relais ist deaktiviert (trennen Sie die
Klemmen B und C, verbinden Sie die Klemmen A und B), und die Lampe wird
ausgeschaltet.
