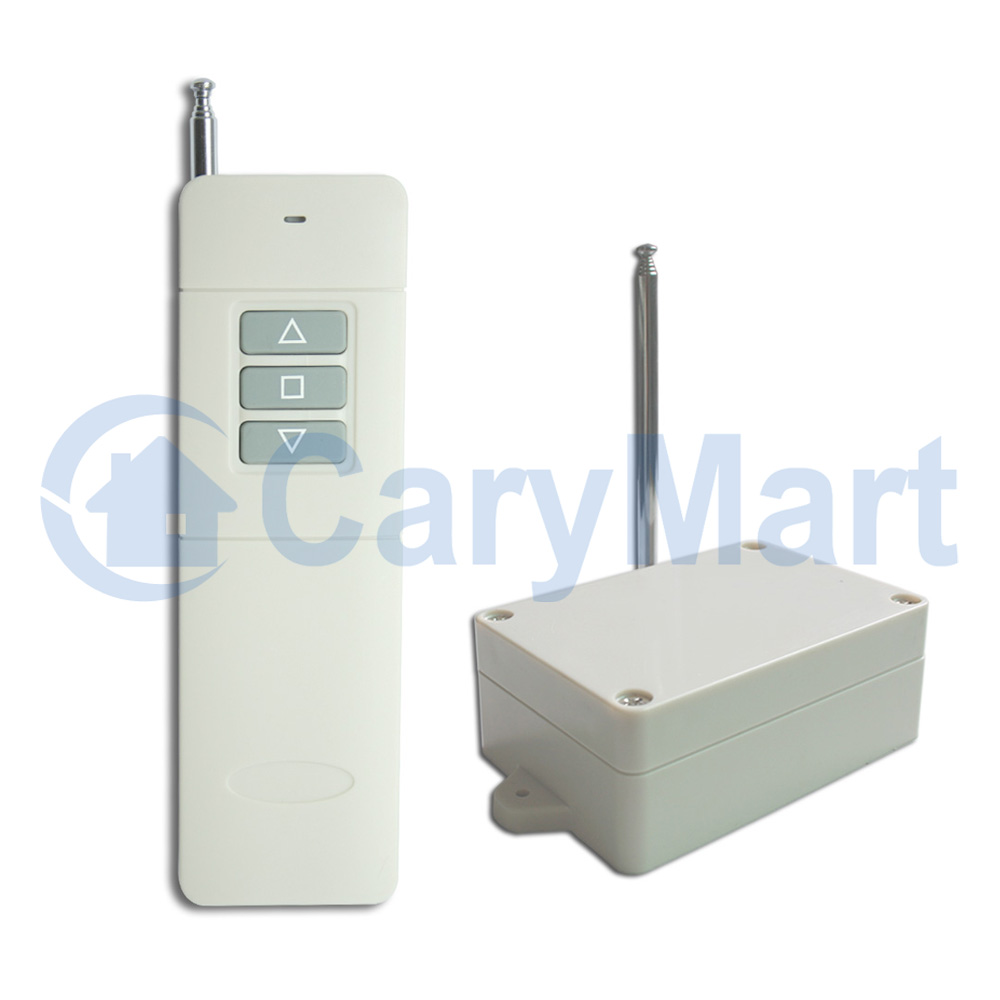

Das ist die DC-Motorsteuerung. Die DC-Motorsteuerung kann einen DC Motor (DC12V/24V) kontrollieren, so dass er in die positive / umgekehrte Richtung rotiert. Sie können zwei einschränkende Schalter an dem Empfänger verbinden und benutzen, um die Rotation des Motors zu stoppen.
Kennzeichen:
-
Drahtlose Steuerung, einfach zu installieren.
- Wasserdicht Gehäuse
-
Mit Hochleistung 15A
-
Kontrolliert die Motoren von den Rollläden / Türen, Bildwänden, Markisen, Pumpen, Winden, Fahrsteige oder andere Ausrüstungen und Maschinen mit Spannung 12V / 24V.
-
Mit dem Sender können Sie den Motor von jedem Orten innerhalb einer zuverlässigen Entfernung kontrollieren, damit der Motor in die positive oder umgekehrte Richtung rotiert. Das Funksignal kann durch Wände, Böden und Türen laufen.
-
Zuverlässige Kontrolle: Sender (Kodierung) und Empfänger (Dekodierung) benutzen einen 8-Bit Code.
-
Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
-
Wenn Sie zwei oder mehr Empfänger an den gleichen Orten benutzen, können Sie die mit verschiedener Codes einstellen.
-
Sendefrequenz: 433MHz
Reichweite:
-
Mit dem Sender CB-3 kann die Reichweite ca. Bis 2000m in Freifeld. Die Entfernung von 2000M ist ein theoretische Wert. Es soll im offenen Feld bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, noch kann es durch anderen Signale gestört werden. Deshalb ist die wahre Entfernung kleiner als 2000M. Die hängt noch von der Arbeitsbedienung ab.

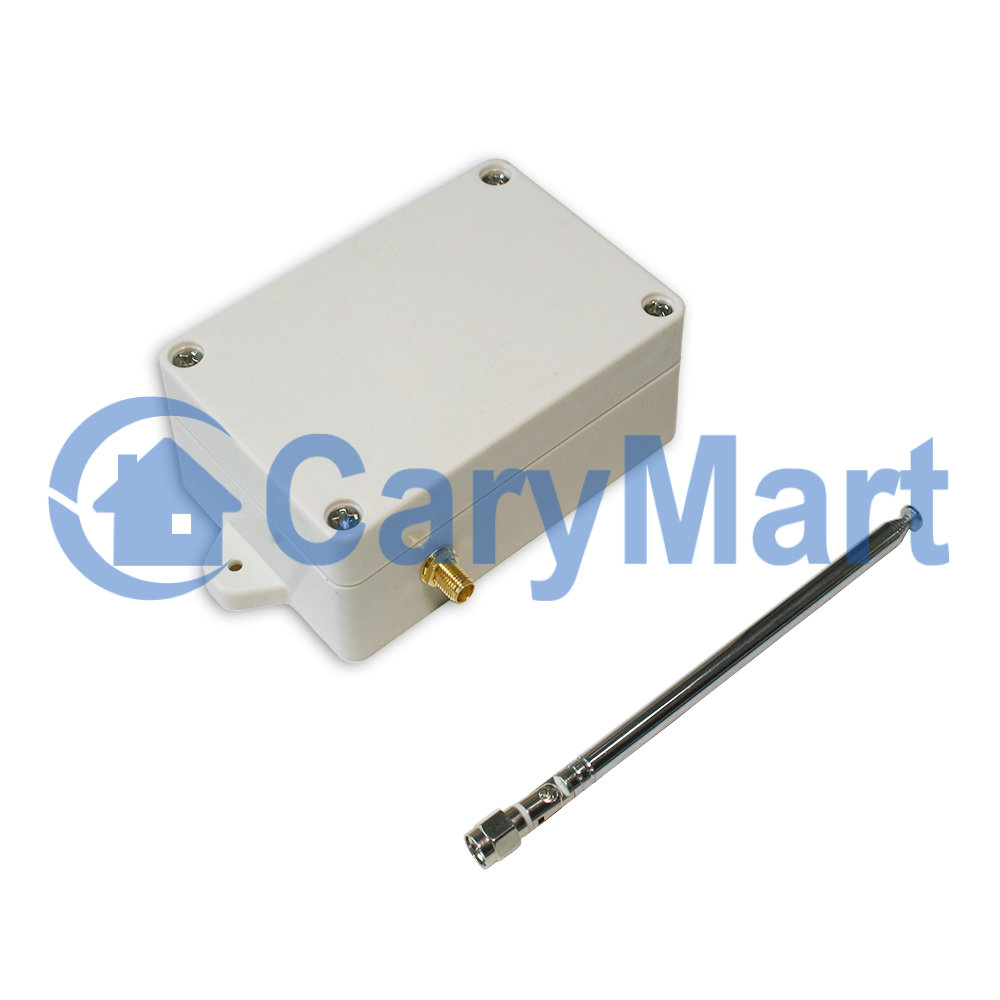

Externe Teleskopantenne:
-
Länge des externen Teleskopantenne: 108mm / 445mm (Stretch)
-
Externe Teleskopantenne verwenden SMA-Anschluss.
-
Wenn Sie sich die externe Teleskopantenne erstreckt, kann es einen weiteren Arbeitsbereich.

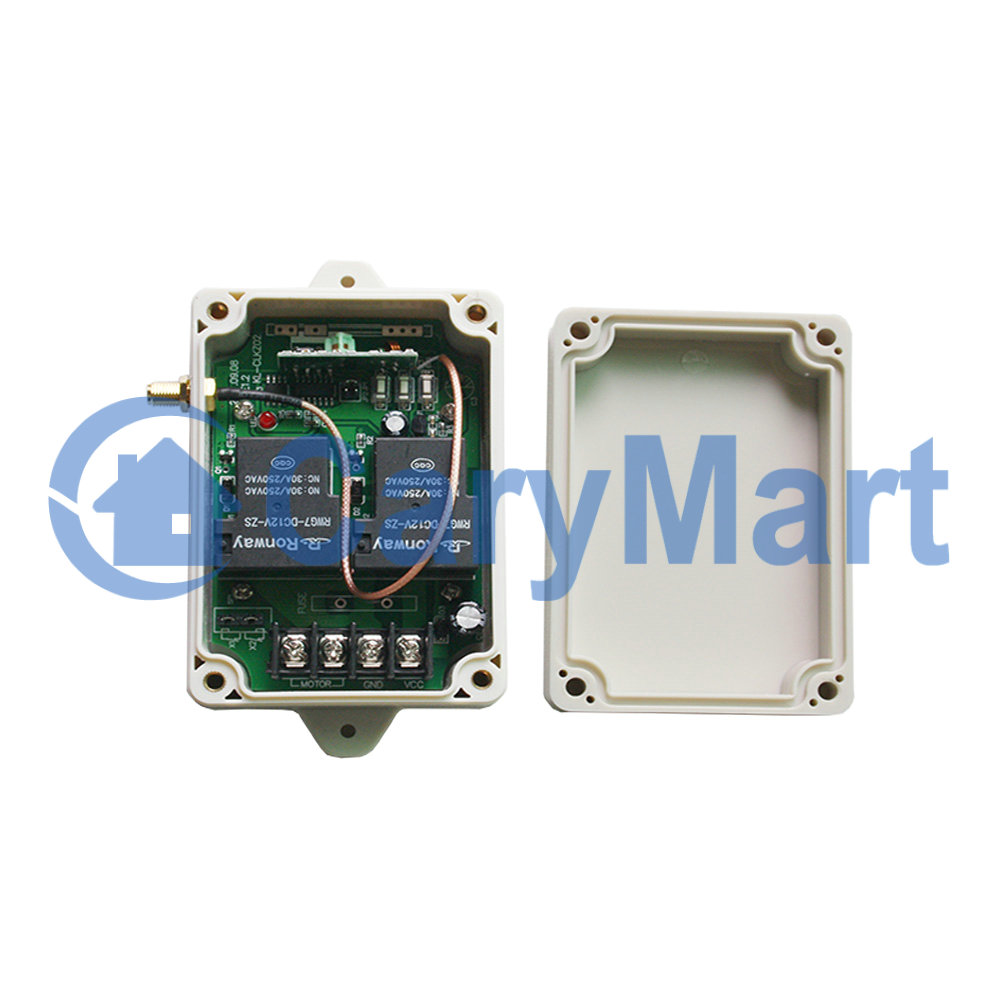

Empfänger:
-
Modell Nr.: S1PF3-ANT3
-
Kodierung Typ: Festcode oder Lernkode
-
Kodierung Setzen: Durch Lernen
-
Stromversorgung (Betriebsspannung): DC12V±1V (S1PF3-DC12-ANT3), DC24V±1V (S1PF3-DC24-ANT3)
-
Ausgabe: DC12V (S1PF3-DC12), DC24V (S1PF3-DC24)
-
Maße des Koffers: 100mm x 67mm x 39mm
-
Ruhestrom: 5mA
-
Nennstrom: 15A
-
Der maximale Momentanstrom des startenden Motors: 30A
Sender:
-
Der Empfänger kann den Sender CB-3 verkoppeln, der 3 Knöpfe hat. Der Knopf Symbol ist A, B, C.
Benutzung:
-
Stromversorgung:
-
Verbinden Stromversorgung DC12V/24V an den Terminals “Eingabe”. Verbinden den Motor an den Terminals “Ausgabe”. Sie können die Ausgabe Drähte des Motors wechseln, um die rotierende Richtung des Motors zu wechseln.
Function des Senders:
-
Drücken den Knopf A auf der Fernbedienung: Die Terminal “Ausgabe” gibt DC Strom aus, der Motor rotiert in die positive Richtung.
-
Drücken den Knopf B auf der Fernbedienung: Die Terminal “Ausgabe” gibt DC Strom aus, der Motor rotiert in die umgekehrte Richtung.
-
Drücken den Knopf C auf der Fernbedienung: Der Motor stoppt.

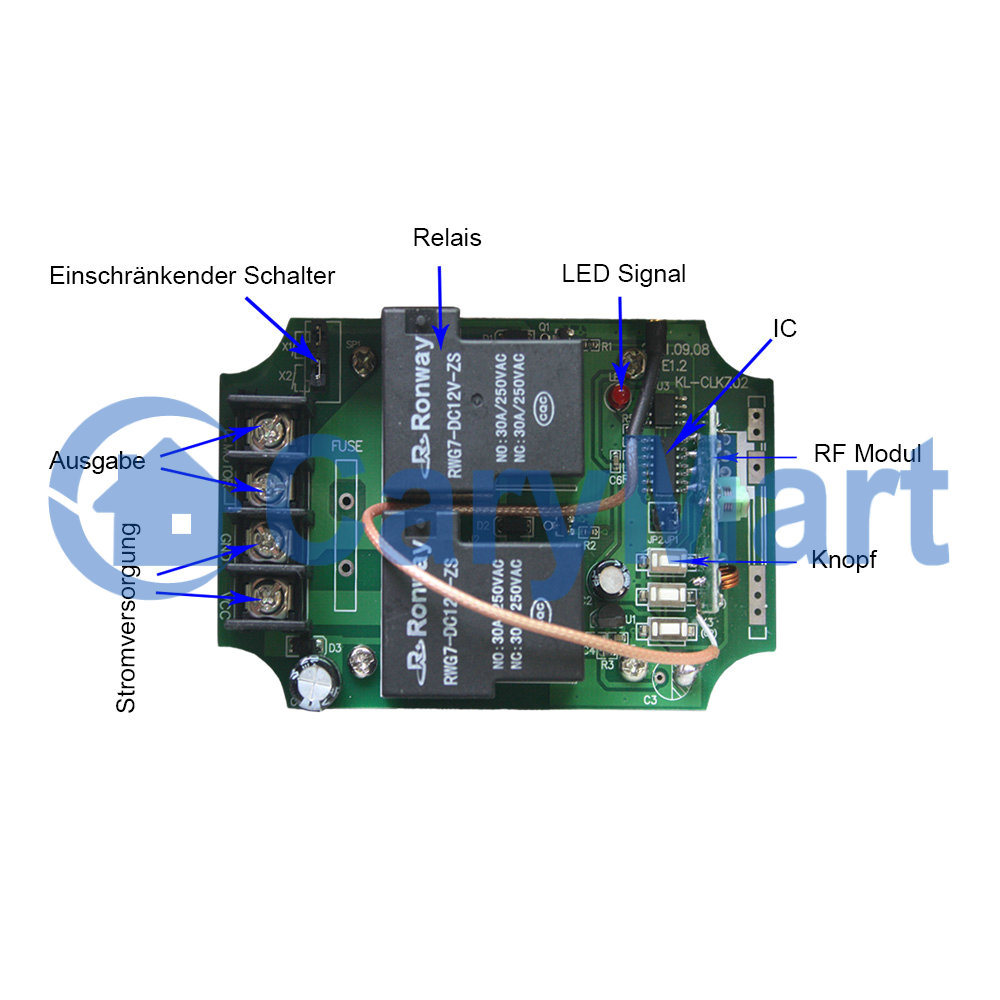

Funktion der manuellen Knöpfe auf dem Empfänger:
-
Drücken den Knopf K3 auf der Fernbedienung: Die Terminal “Ausgabe” gibt DC Strom aus, der Motor rotiert in die positive Richtung.
-
Drücken den Knopf K1 auf der Fernbedienung: Die Terminal “Ausgabe” gibt DC Strom aus, der Motor rotiert in die umgekehrte Richtung.
-
Drücken den Knopf K2 auf der Fernbedienung: Der Motor stoppt.

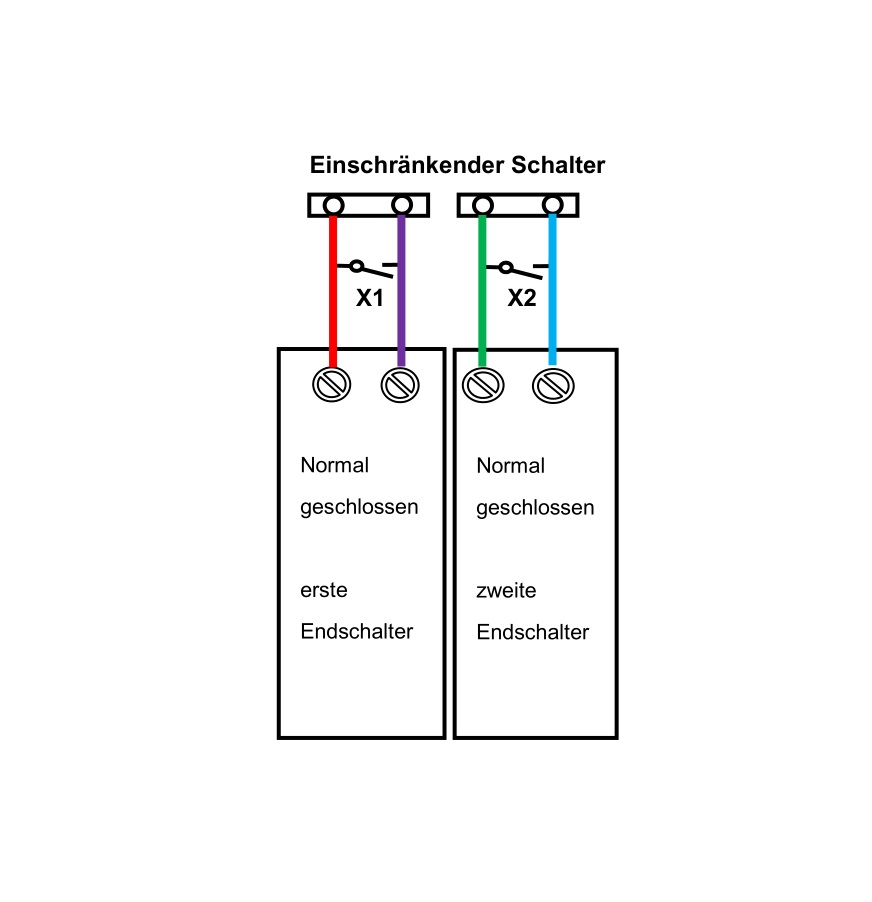

Einschränkung Funktion:
-
Sie können an den Terminals “X1” und “X2” zwei einschränkende Schalter verbinden. Wenn der einschränkende Schalter X1 oder X2 verbunden wird, wird der Motor rotieren; wenn der einschräckende Schalter X1 oder X2 vertrennt wird, wird der Motor automatisch stoppen. Es bedeutet, wenn der einschränkende Schalter “X1” verbunden wird, wird der Motor in die positive Richtung rotieren; wenn der einschränkende Schalter “X1” vertrennt wird, wird der Motor automatisch stoppen. Wenn der einschränkende Schalter “X2” verbunden wird, wird der Motor in die umgekehrte Richtung rotieren; wenn der einschränkende Schalter “X2” vertrennt wird, wird der Motor automatisch stoppen.
Produkt Bezeichnung:
Modell
Nr.: 0021047 (CB-3-2)
Farbe der Hülle: grau
Kanal/Knopf: 3
Knopf Symbol:
▲ ■
▼

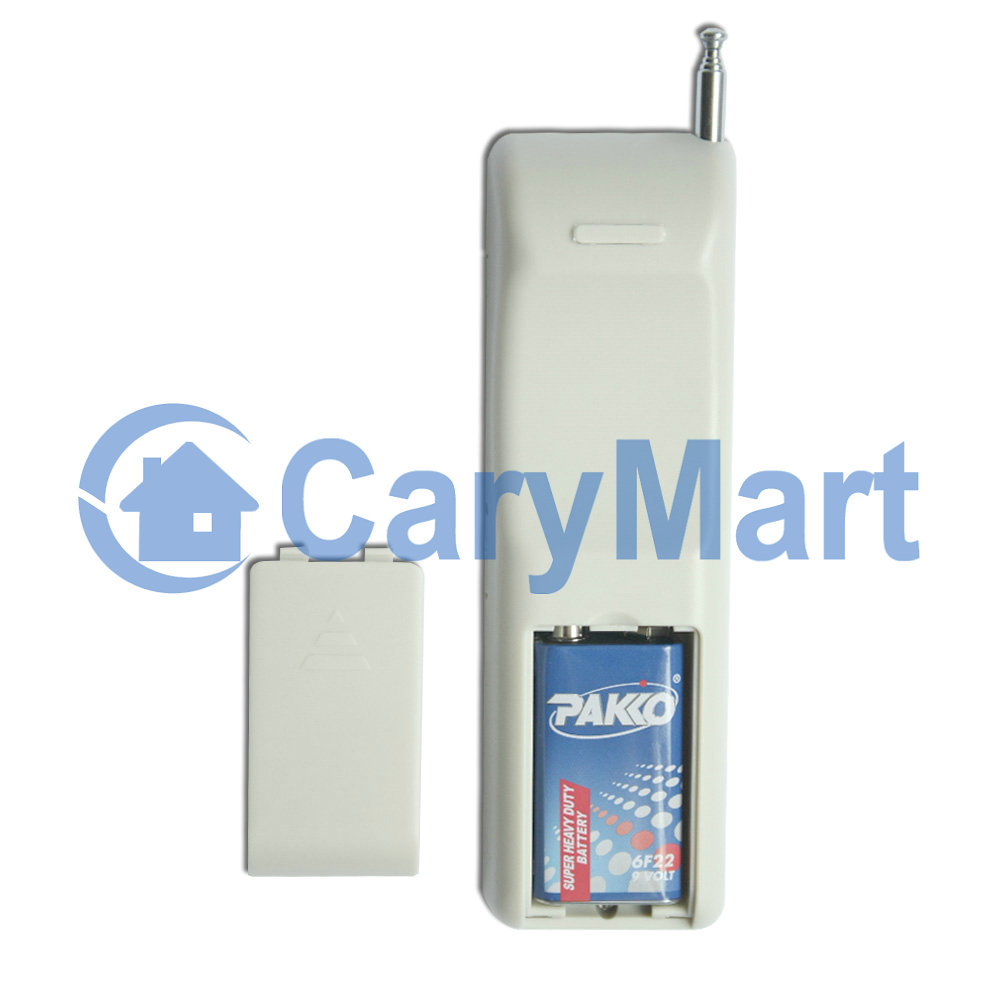

Betriebsspannung: 9V (1
x 6F22 -9V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom: 30mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: PT2262 / PT2264 / SC2262

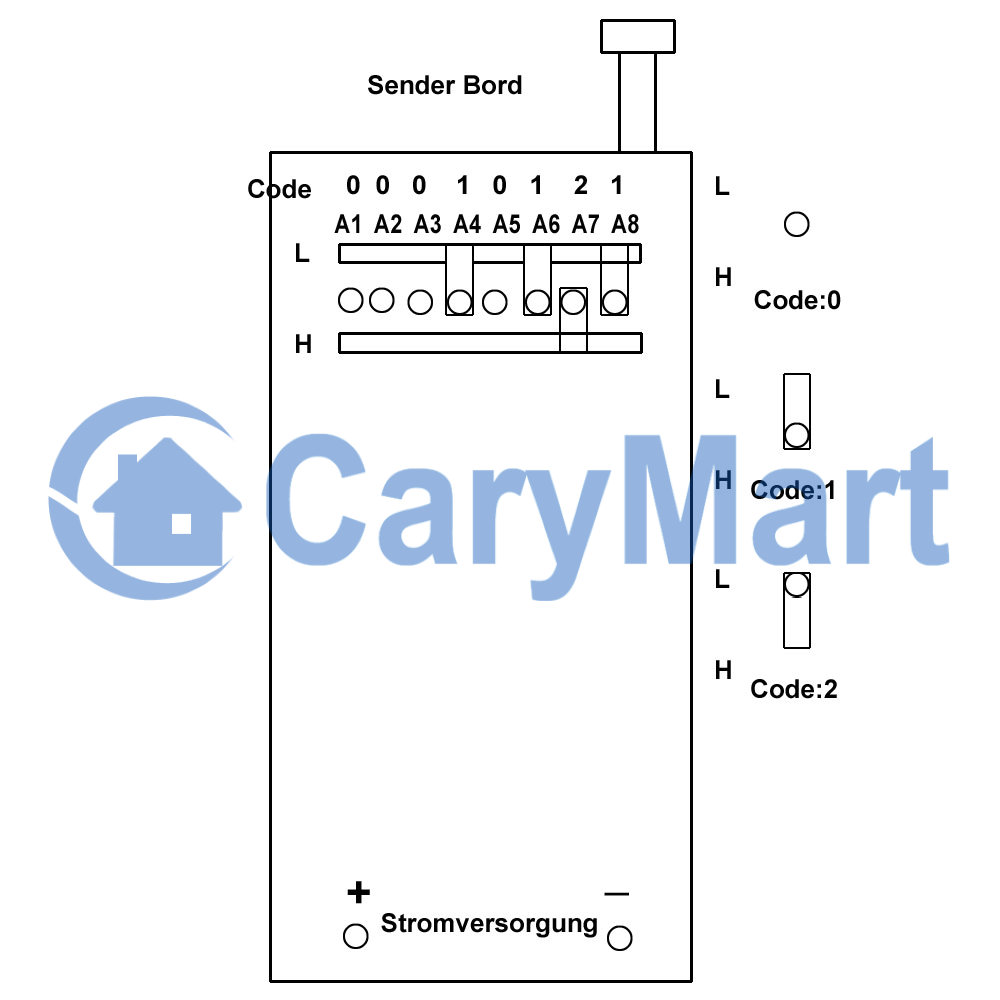

Enkodierung Typ: Festcode durch Löten, bis zu 6561 Kodes
Sendeentfernung: 1000m / 3000ft (theoretisch)
Die Entfernung 1000M ist eine theoretische Daten, es soll auf freiem Ort
bedient werden, keine Hindernisse, keine anderen Störungen. Aber wenn es
getestet wird, gibt es viele Bäume, Wände oder andere Hindernisse, und es
gibt viele Störungen von anderen Signalen. Vielleicht kann die tatsächliche
Entfernung daher 1000m nicht erreichen.
Wenn Sie die teleskopische Antenne verlängern, wird die Arbeitsreichweite
erweitern, die Arbeitsreichweite ist doppelt so große als früher.
Es hat einen Ein / Aus-Knopf an der Seite.
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis+70 ° C
Einheit Mass: 127mm x 41mm x 20mm
Gewicht: 95g
Nutzungen:
Garagentore, Motorräder, Auto Wecker Produkte, Haus Sicherheit
Produkte, drahtlose fernkontrollierende Produkte, industrielle
kontrollierende Produkte.
Garantie:
Auf dieses Gerät gewähren wir 1 Jahre Garantie. Falls die Produkte zwischen der Garantiezeit Qualitätsprobleme haben, senden wir Ihnen erneut ein gleiches neues Produkte kostenfrei, aber Sie müssen die Postgebühr bezahlen.
Handbuch: Empfänger / Sender
