Hallo, willkommen in unserem Shop. FernKontrolle bietet Ihnen die hochwertigen Fernbedienungsgeräte. Wir empfehlen Ihnen, unsere Fragen und Antworten zu lesen, bevor Sie Ihre Entscheidung treffen. Wenn Sie weitere Fragen haben, nehmen Sie bitte Kontakt mit uns auf. Wir werden Ihnen so bald wie möglich antworten.
Anwendung:
Dieser Empfänger ist eine drahtlose Steuerung für einen AC motor. Er und die
Fernbedienung bilden ein drahtloses Senderempfängersystem. Dieses System
kann für Rollladen, Rolljalousien / Türen, Leinwände, Markisen, Pumpen,
Winden, Förderanlagen oder anderen Geräten und Mechanik mit AC motoren
verwendet werden. Wenn Sie einen AC motor an diesen Empfänger anschließen,
können Sie den Motor mit der Fernbedienung in positiver oder umgekehrter
Richtung drehen. Sie können den Endschalter oder den manuellen Schalter an
den Empfänger anschließen und damit den Motor stoppen.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Universalnetzteil: AC 75~400V, arbeiten mit dem Motor von AC 110V, AC 120V,
AC 220V, AC 240V, AC 380V.
Hohe Leistung: Jeder Kanal kann bei maximalem Strom 40A arbeiten.
Mit drei manuellen Tasten: Sie können den Motor mit manuellen Tasten steuern.
Mit den Terminals Grenzwert Steuerklemmen: Sie können Sensoren, Endschalter
oder externe Geräte anschließen, um den Motor zu stoppen.
Mit kabelgebundenen Steuerklemmen: Sie können manuelle Schalter anschließen,
um den Motor zu steuern.
Mit externer Teleskopantenne, der Empfänger hat einen größeren
Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten
innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber
es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem
Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem
Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger
steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

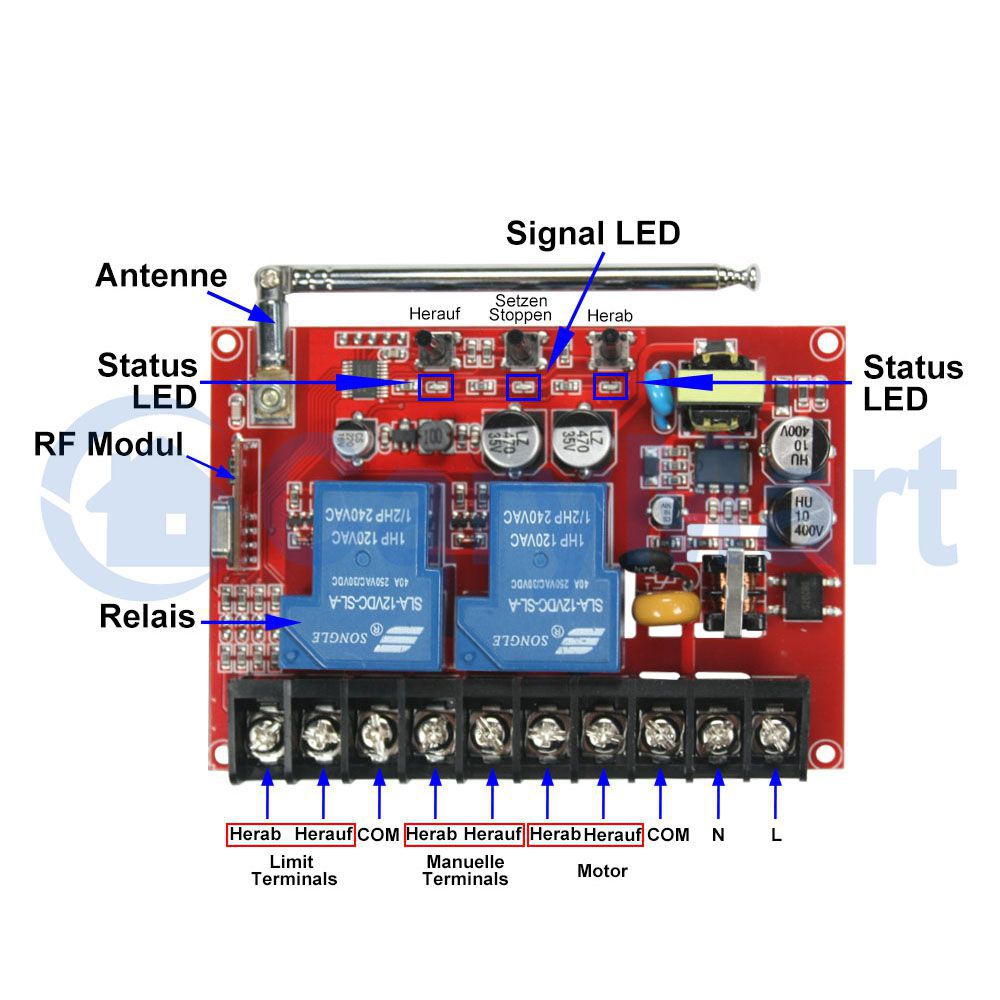

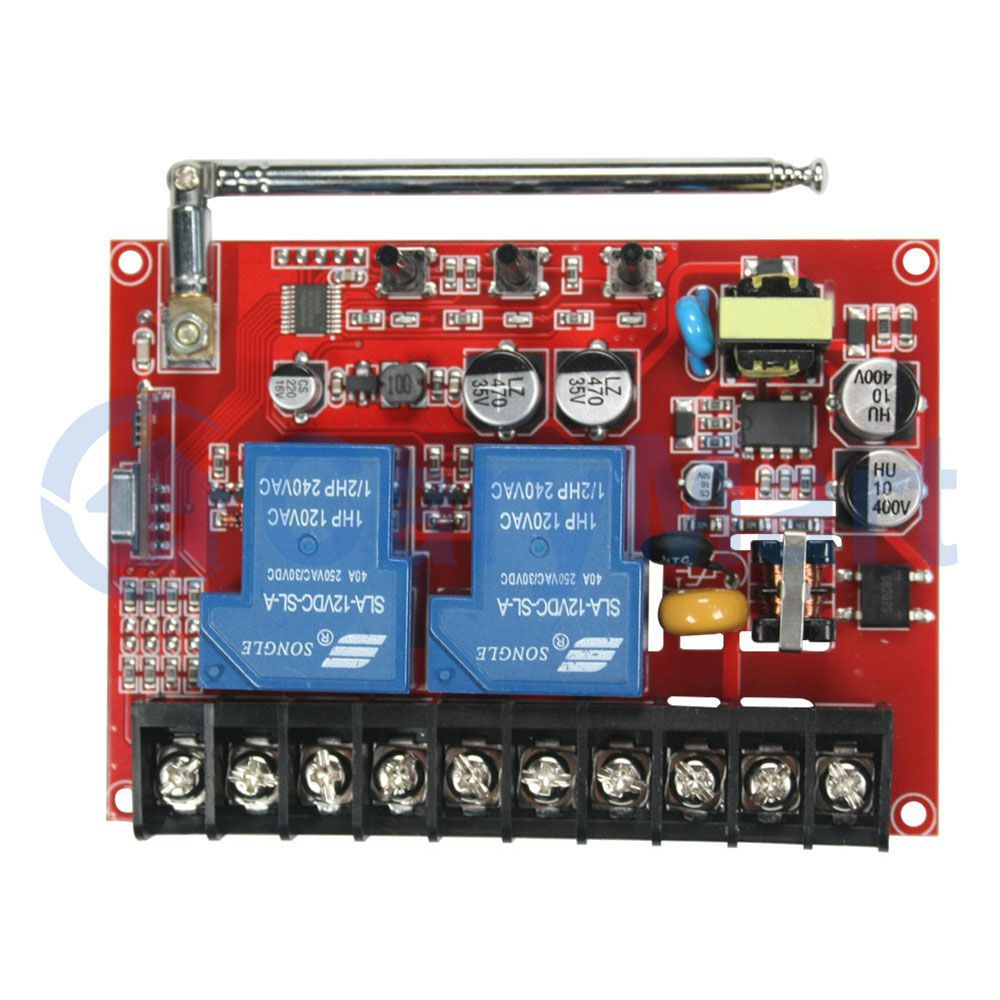

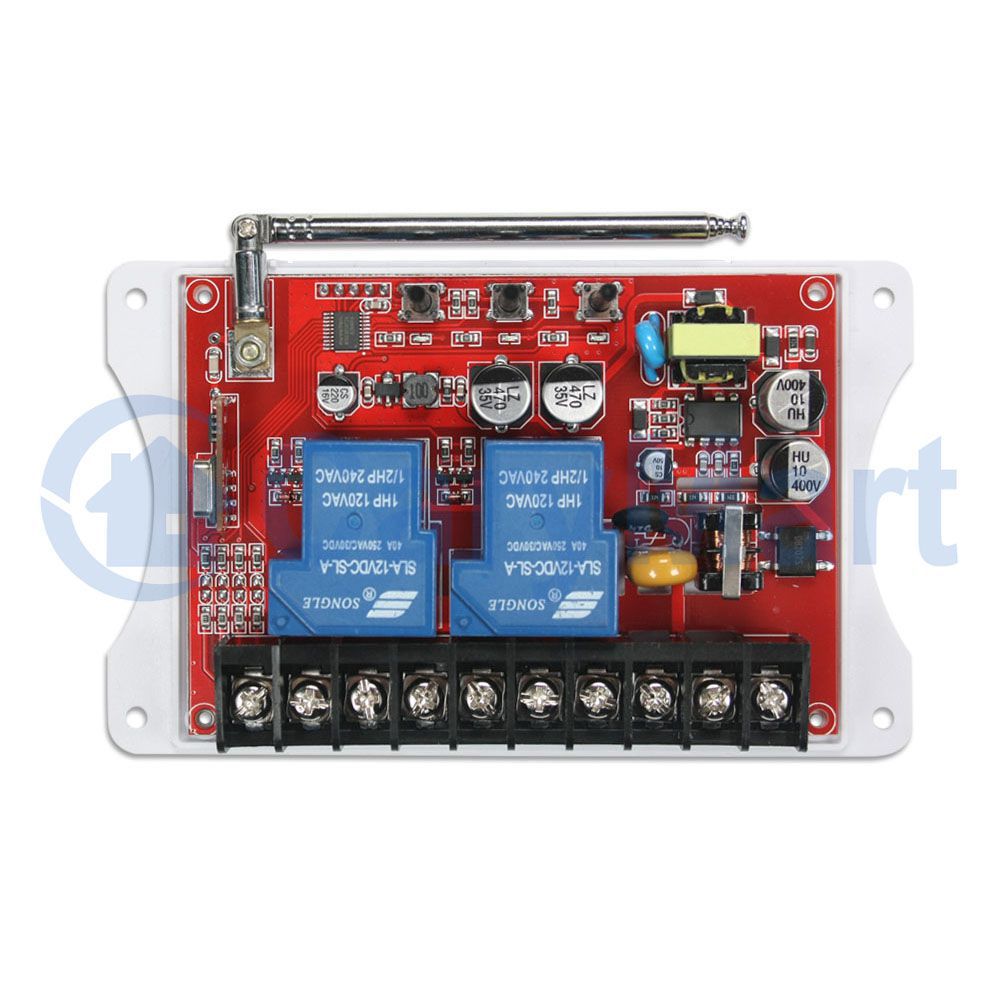

Empfänger Parameter:
Modell: S1PFA-AC-ANT3
Betriebsspannung: AC 75~400V (110V/120V/220V/240V/380V)
Arbeitsfrequenz: 433 MHz
Kanal: 1 CH, kann mit 1 Wechselstrommotor arbeiten
Statische Strom: ≤6mA
Ausgangstyp: AC 75~400V (110V/120V/220V/240V/380V)
Maximaler Laststrom des Relais: 40A / Jeder kanal, daher darf der maximale
Anlaufstrom des Motors 40A nicht überschreiten.
Drahtbereich für die Terminals: 22-12 AWG
2 Wählbare Modi: Verriegelung, Momentan
Sensitivität des Empfängers: -115 dB
Betriebstemperatur: -20 ° C to +70 ° C
Maße des Gehäuse: 138 x 85 x 40 mm

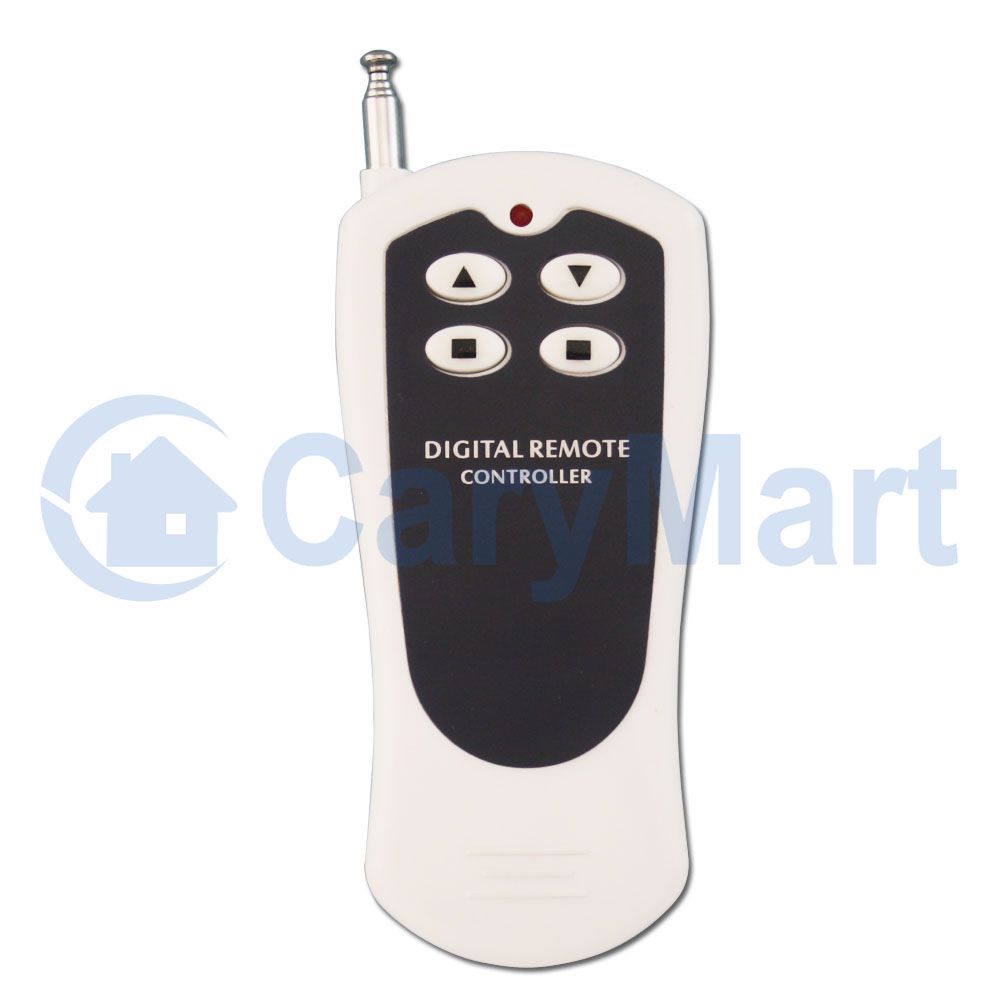

Parameter des Sender:
Modell: 0021051 (CV-4-2)
Kanal/Knopf: 4
Symbol des Knopfs: ▲, ▼, Zwei ■

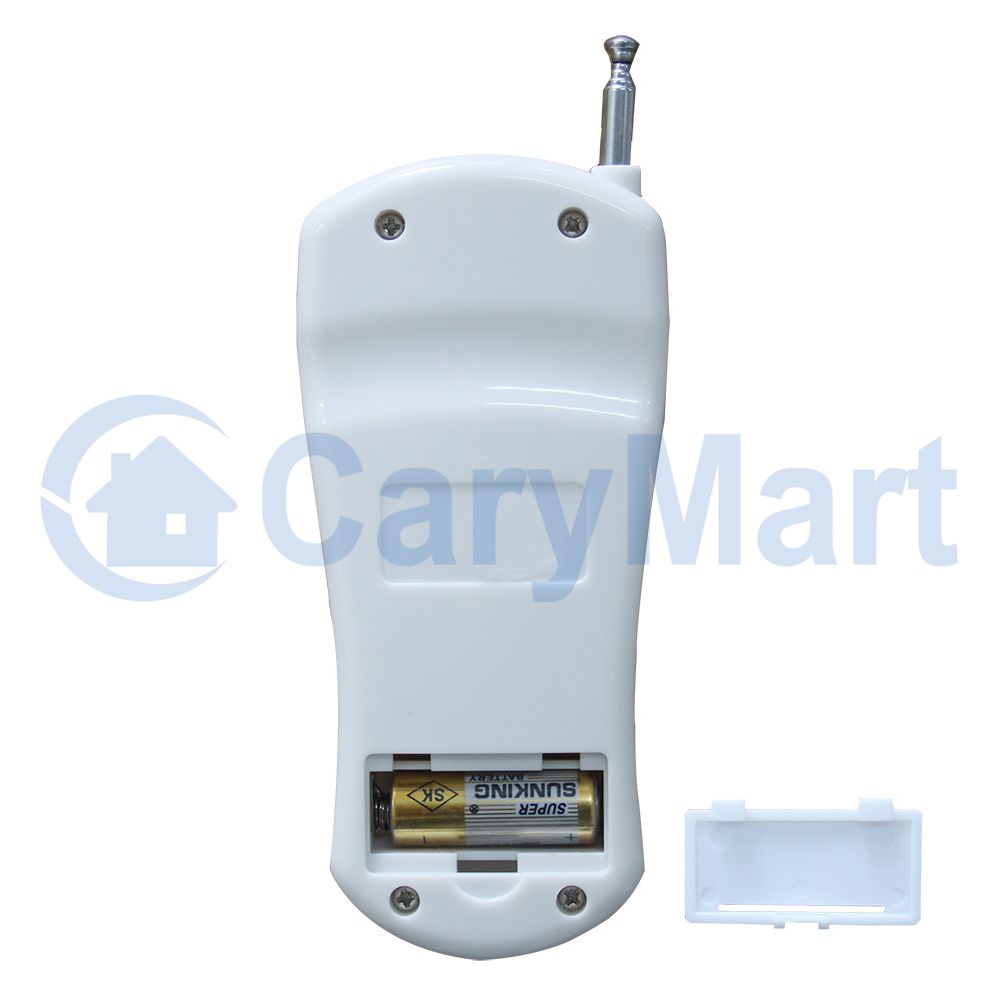

Betriebsspannung: 12V (1 x 23A -12V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom: 15mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: LX2260A-R4
Enkodierung Typ: Festcode durch Löten, bis zu 6561 Kodes
Sendeentfernung: 500m / 1500ft (theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 °C bis+70 °C
Einheit Mass: 110 x 50 x 18 mm
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln, wie
CV-4-2
(500M) oder
CB-4 (1000M) usw.
Arbeitsentfernung:
Dieser Empfänger und verschiedene Sender bilden einen kompletten Satz, mit
dem unterschiedliche Arbeitsabstände erreicht werden können. Wenn es und der
Sender CV-4-2 beispielsweise einen vollständigen Satz bilden, kann der
maximale Arbeitsabstand in einem offenen Bereich 500 Meter erreichen. Wenn
es und der Sender CB-4 einen vollständigen Satz bilden, kann der maximale
Arbeitsabstand in einem offenen Bereich 1000 Meter erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne
Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird
es durch Bäume, Mauern oder andere Gebäude behindert und durch andere
Funksignale gestört. Daher kann es sein, dass der tatsächliche
Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Verwendung:
Der Empfänger kann verwendet werden, um AC 380V Pumpen, Motoren und andere
Geräte durch die 380V Schütze zu steuern, und kann nicht direkt an die 380V
Geräte angeschlossen werden.
Hinweis: Der Empfänger ist ein Relaisausgang, und kein DC/AC
Leistungsausgang. Ausgangszustand der Relaisausgangsklemmen: Zwei Klemmen
sind normalerweise offen.
Verdrahtung:

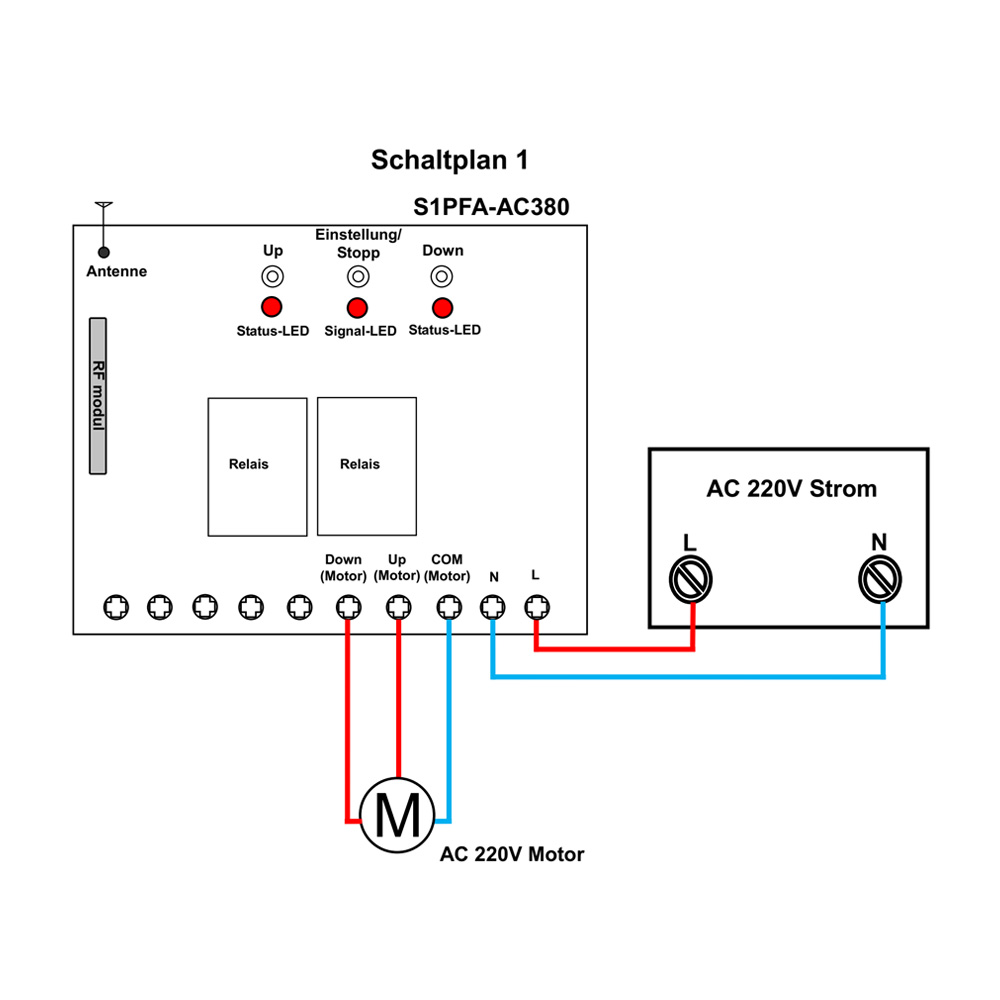

1) Wenn Sie das AC 110V oder das 220V Motor steuern möchten, können Sie den
Empfänger, das Gerät und die Wechselstromversorgung gemäß dem folgenden
Schaltplan 1 anschließen. Dann steuern Sie das Motor mit dem Sender.

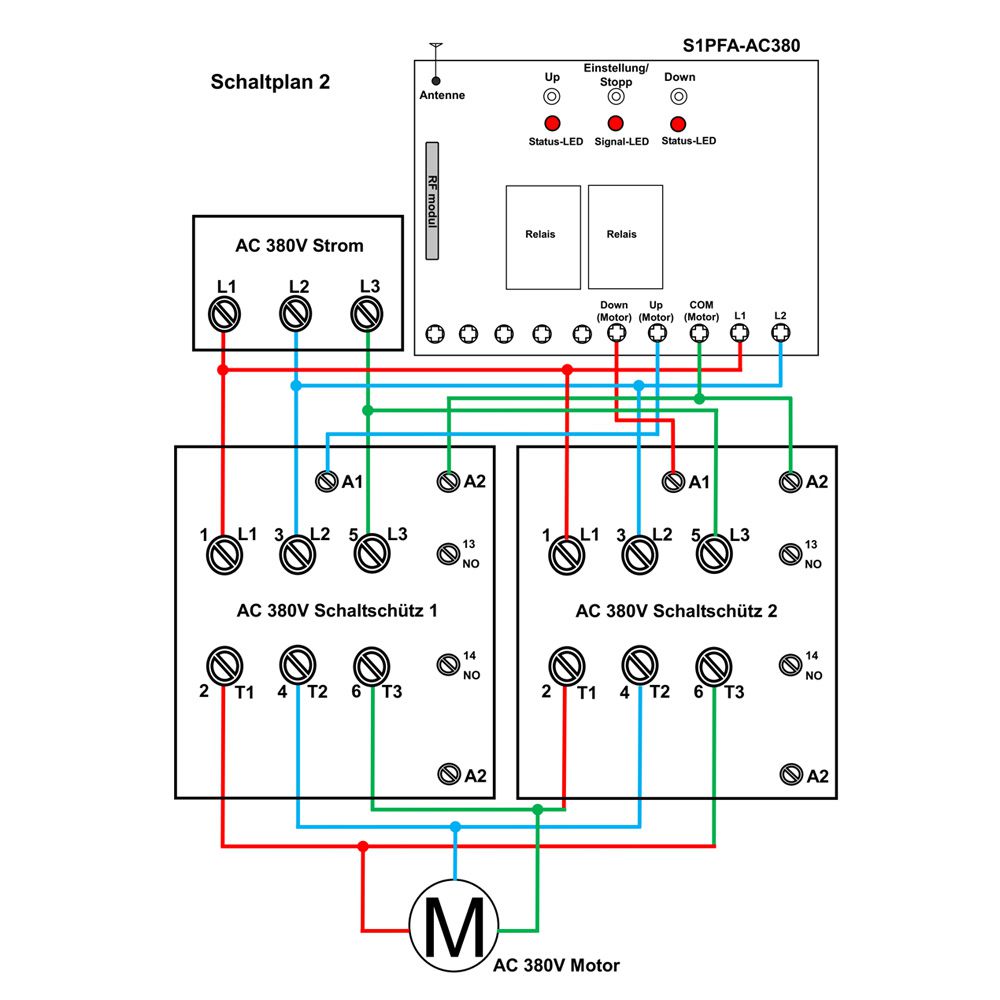

2) Wenn Sie das AC 380V Motor steuern möchten, können Sie den Empfänger, das
380V Schütz, das 380V Motor und die 380 V Stromversorgung gemäß dem
folgenden Schaltplan 2 anschließen. Anschließend können Sie das AC 380V
Motor mit dem Sender steuern.
Einstellen des verschiedenen Kontrolle Modis:
Der Empfänger wird vor Verlassen des Werks in den Verriegelungsmodus
versetzt. Wenn Sie den Momentanmodus benutzen möchten, gehen Sie wie folgt:
1) Einstellung des Verriegelungsmodus mit der Funktion der normalerweise
offener Grenze: Wenn der Empfänger im Stand des Lernstatus ist, drücken Sie
die Taste ▲ am Sender.
Einstellung des Verriegelungsmodus mit der Funktion der normalerweise
geschlossenen Grenze: Wenn der Empfänger im Stand des Lernstatus ist,
drücken Sie die Taste ▼ am Sender.
Der Bedienung durch den Sender, wie CV-4-2:
Drücken Sie die Taste ▲ am Sender: Motor dreht in positiver Richtung.
Drücken Sie die linke Taste ■ am Sender: Motor stoppt.
Drücken Sie die Taste ▼ am Sender: Motor dreht in umgekehrter Richtung.
Drücken Sie die linke Taste ■ am Sender: Motor stoppt.
2) Einstellung des Momentanmodus mit der Funktion der normalerweise offenen
Grenze: Wenn der Empfänger im Stand des Lernstatus ist, drücken Sie die
linke Taste ■ am Sender.
Einstellung des Momentanmodus mit der Funktion der normalerweise
geschlossenen Grenze: Wenn der Empfänger im Stand des Lernstatus ist,
drücken Sie die rechte Taste ■ am Sender.
Der Bedienung durch den Sender, wie CV-4-2:
Drücken und halten die Taste ▲ am Sender: Motor dreht in positiver Richtung.
Lassen Sie die Taste ▲ los: Motor stoppt.
Drücken und halten die Taste ▼ am Sender: Motor dreht in umgekehrter
Richtung.
Lassen Sie die Taste ▼ los: Motor stoppt.
Beachten 1: Wenn Sie bei der Motorschutzfunktion die Laufrichtung des
Motors ändern möchten, während der Motor vorwärts oder rückwärts läuft,
müssen Sie zuerst die linke Taste ■ drücken, um den Motor anzuhalten, und
dann die Steuertaste für die andere Richtung drücken.
Beachten 2: Um Fehlbedienungen zu vermeiden, wird der Empfänger
automatisch gesperrt, wenn innerhalb von 3 Minuten keine Bedienung erfolgt.
Wenn Sie den Betrieb fortsetzen möchten, drücken Sie die rechte Taste ■ am
Sender, um ihn zu entsperren.

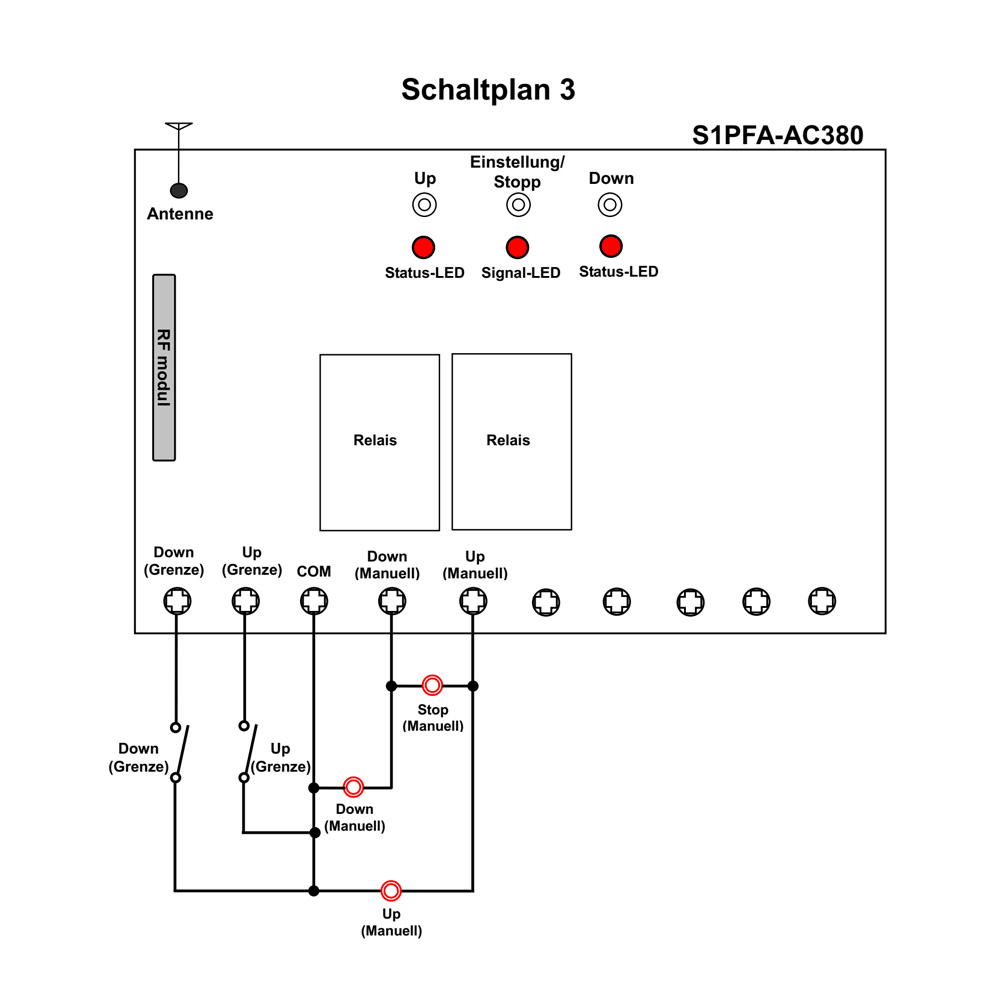

Grenzwertfunktion:
1) Wenn der Empfänger in der normalerweise offenen Grenzwertfunktion
arbeitet, können zwei normalweise offenen Endschalter an die terminals der
Grenzwert Steuerung gemäß dem folgenden Schaltplan 3 anschließen, dann
können Sie Endschalter zum Stoppen des Motors verwenden.
Wenn der Motor in positive Richtung dreht, wenn Sie den Endschalter "Up"
anschließen, stoppt der Motor automatisch.
Wenn der Motor in umgekehrter Richtung dreht, wenn Sie den Endschalter
"Down" anschließen, stoppt der Motor automatisch.
2) Wenn der Empfänger in der normalerweise geschlossenen Grenzwertfunktion
arbeitet, können zwei normalerweise geschlossen Endschalter an die terminals
der Grenzwert Steuerung gemäß dem folgenden Schaltplan 3 anschließen, dann
können Sie Endschalter zum Stoppen des Motors verwenden.
Wenn der Motor in positive Richtung dreht, wenn Sie den Endschalter "Up"
trennen, stoppt der Motor automatisch.
Wenn der Motor in umgekehrter Richtung dreht, wenn Sie den Endschalter
"Down" trennen, stoppt der Motor automatisch.
Manuelle Taste:
Drücken Sie die manuelle Taste ▲ des Empfängers: Der Motor rotiert in
positive Richtung.
Drücken Sie die manuelle Taste ■ des Empfängers: Der Motor stoppt.
Drücken Sie die manuelle Taste ▼ des Empfängers: Der Motor rotiert in
umgekehrte Richtung.
Drücken Sie die manuelle Taste ■ des Empfängers: Der Motor stoppt.
Installation externer Handschalter:
Sie können drei externe Handschalter (normalweise geöffnet Typ) an den
terminals der Handbedienung gemäß Schaltplan 3 anschließen, dann können Sie
externe Handschalter zur Steuerung des Motors verwenden.
Wenn drücken Sie die Handschalter "Up": Der Motor rotiert in positive
Richtung.
Wenn drücken Sie die Handschalter "Stop": Der Motor stoppt.
Wenn drücken Sie die Handschalter "Down": Der Motor rotiert in umgekehrte
Richtung.
Wenn drücken Sie die Handschalter "Stop": Der Motor stoppt.
So koppeln Sie den Fernbedienung mit dem Empfänger:
Beachten: Wir haben den Sender mit dem Empfänger gekoppelt vor dem Verlassen
des Werks. Wenn Sie mehr Fernbedienungen koppeln möchten, gehen Sie wie
folgt.
1) Drücken und halten Sie die Einstelltaste im Empfänger für 3 Sekunden, die
Signal-LED am Empfänger blinkt dreimal, dies bedeutet der Empfänger gibt den
Lernstatus ein.
2) Drücken Sie die entsprechende Taste je nach gewünschtem Arbeitsmodus.
Wenn die Signal-LED 5 Mal blinkt, zeigt dies an, dass die Kopplung
erfolgreich war.
3) Der Empfänger kann mehrere Fernbedienungen mit verschiedenen kodes lernen.
So löschen Sie alle Sender codes gespeichert im Empfänger:
Wir haben gekoppelt den Sender mit dem Empfänger, wenn Sie nicht möchten
dass der Empfänger mit dem Sender zu arbeiten, Sie können löschen alle
Sender codes gespeichert im Empfänger.
Bedienung: Drücken Sie die Einstelltaste im Empfänger für 10 bis 12 Sekunden,
lassen Sie dann die Einstelltaste los, die Signal-LED blinkt 5 Mal, dies
zeigt an, dass alle gespeicherten Codes erfolgreich gelöscht wurden.

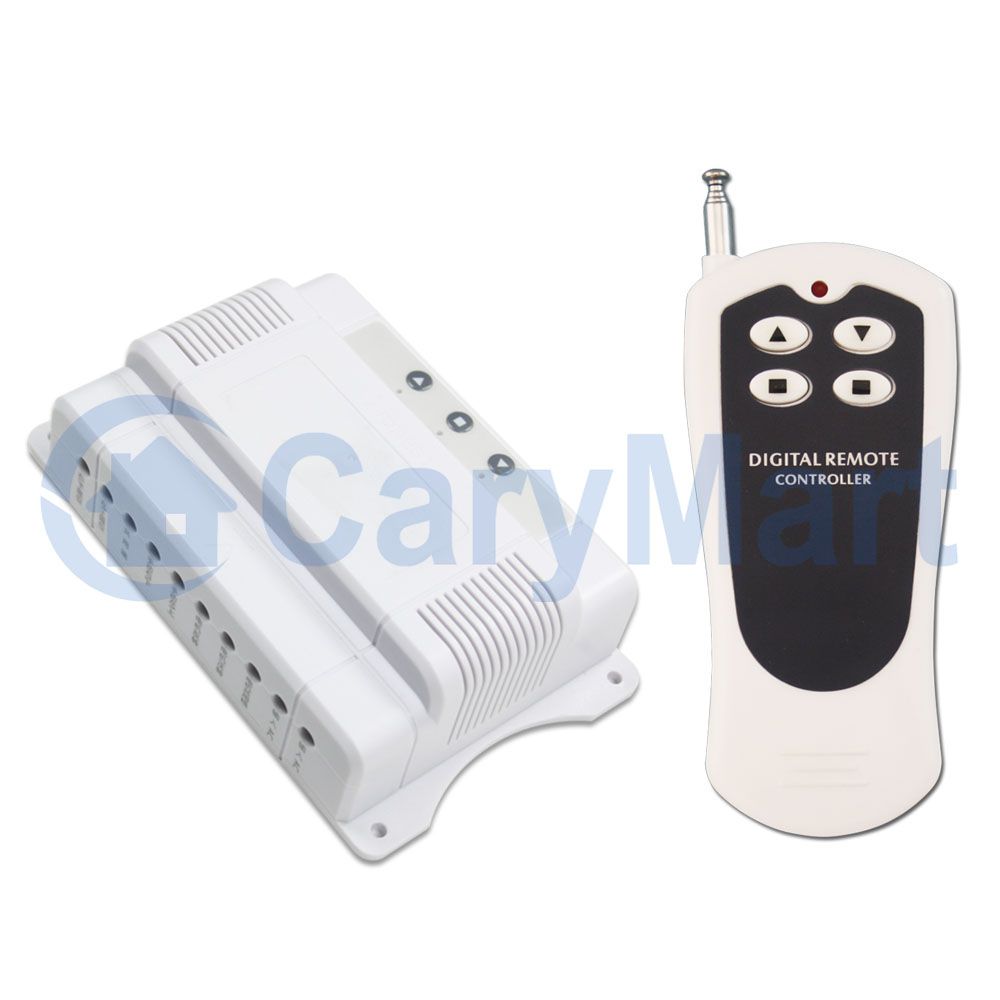

Lieferumfang:
1 x Empfänger: S1PFA-AC-ANT3
1 x Sender: CV-4-2
1 x Bedienungsanleitung
