Anwendung:

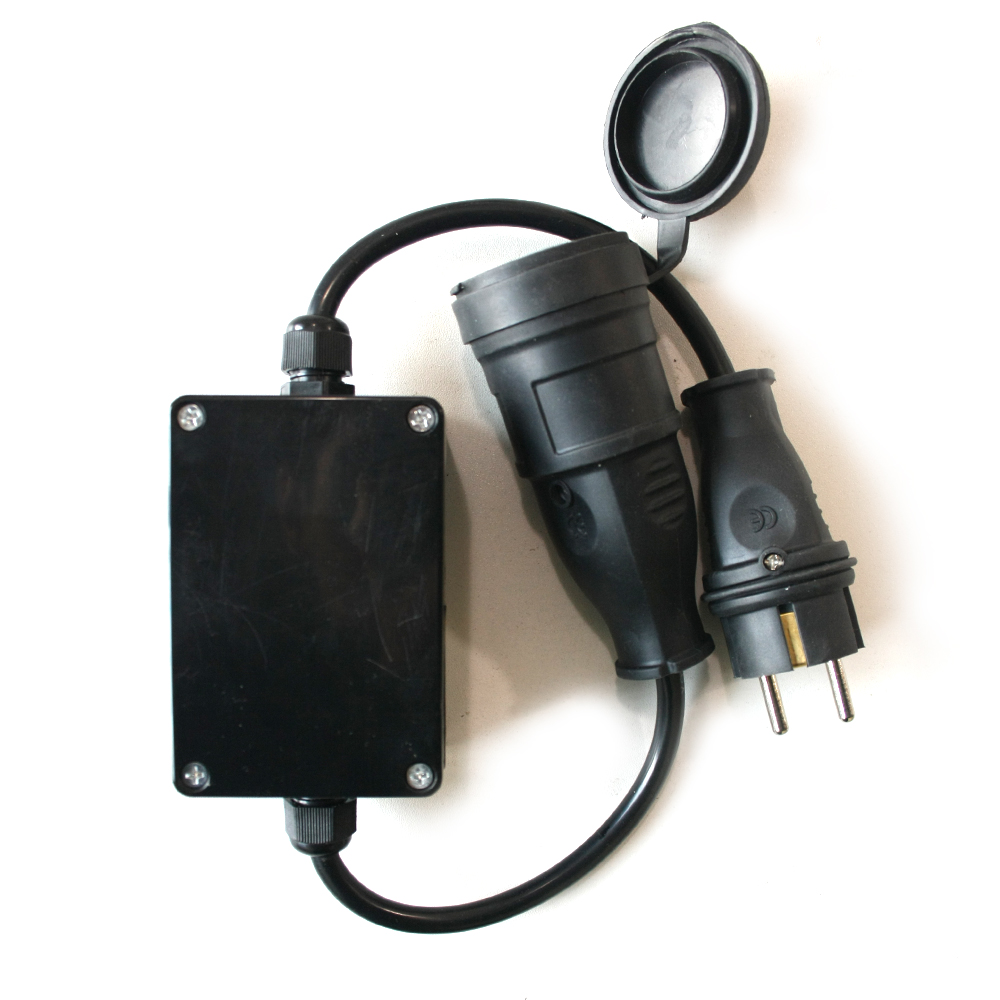

Dies ist ein Drahtloser Fernschalter mit IP44 Schutzart Französisch Standard
Stecker und Steckdose. Sie können damit ganz einfach eine gewöhnliche
Wechselstromsteckdose in einen Drahtloser Fernschalter umwandeln. Es kann
zur Fernsteuerung von Lichtern, Pumpen, Lüftern, Motoren, Heizungen,
elektrischen Magnetventilen, Alarmen und anderen AC Geräten verwendet werden.
Merkmal:
Drahtlose Steuerung, einfach zu installieren
Wasserdicht: Der Schalter hat wasserdichte Gehäuse und wasserdichter
Steckverbinder. Es kann im Freien installiert werden.
Universaleingang: Unterstützung AC 110V (110V~120V) verwendet in USA, Kanada
usw, und AC 220V (220V~240V) verwendet in Deutschland, Großbritannien,
Frankreich usw.
AC Stromversorgung Ausgang: Es kann AC 110V, 120V, 220V oder 240V
Wechselstrom Geräte steuern.
Hohe Leistung: Es kann bei maximalem Strom 16A, wie 3500W / 220V arbeiten.
Mit verdrahteten Steuerklemmen: Sie können Sensoren, Endschalter,
Handschalter oder externe Geräte zur Steuerung der Funkschalter anschließen.
Der Sender / die Fernbedienung kann den Funkschalter steuern von jedem Orten
innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber
es wird einige Betriebsreichweite verlieren.
Mit Überstromschutz.
Der Funkschalter arbeitet nur mit dem ausgewählten Sender, der mit dem
Funkschalter gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige
Funkschalter steuern gleichzeitig.
Es können zwei oder mehr Funkschalter verwendet werden in der gleichen
Gegend.
Parameter der Funkschalter:
Modell: S1PX-FR-AC220

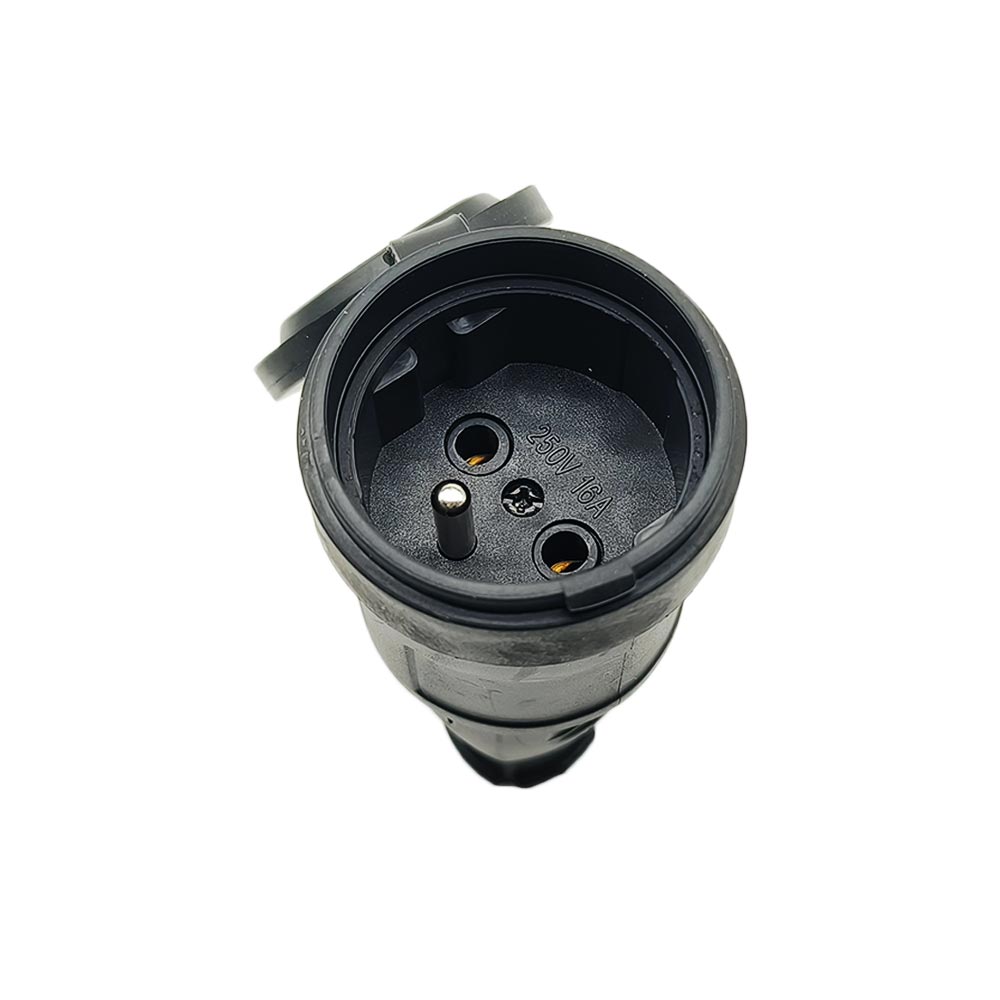

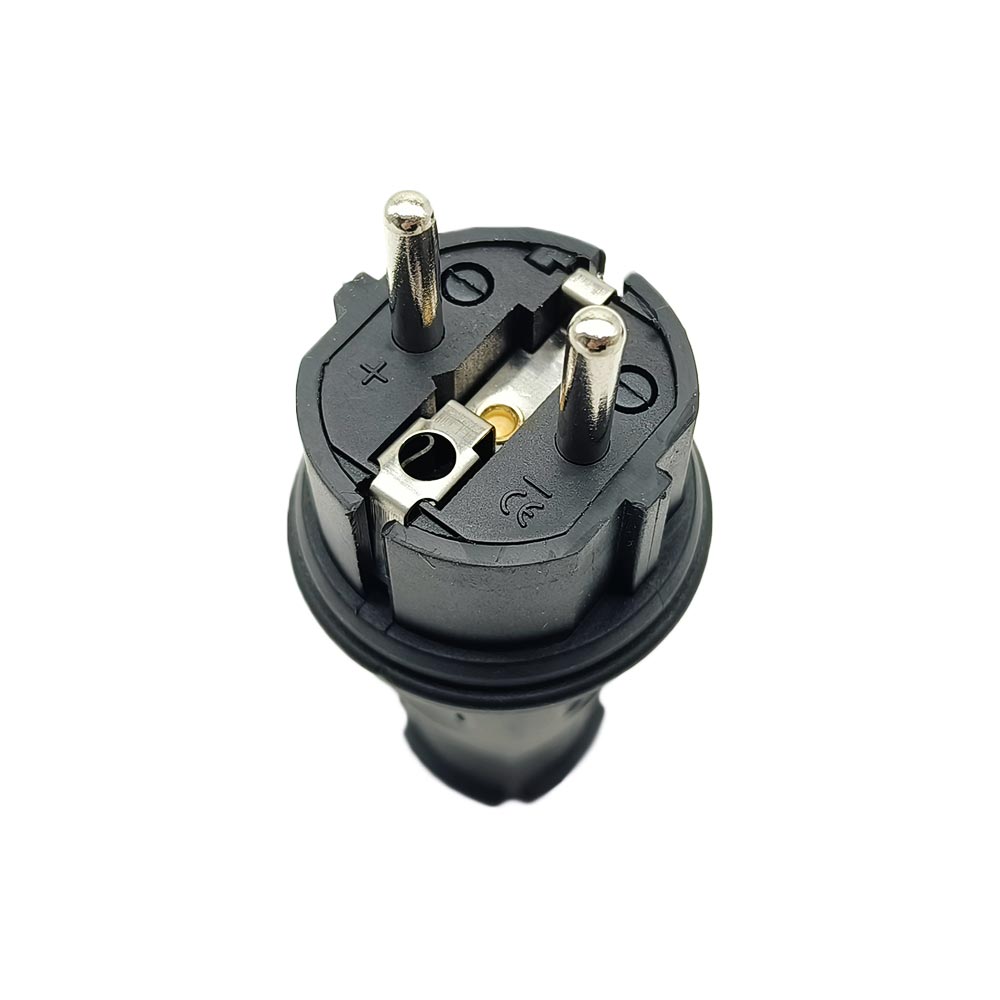

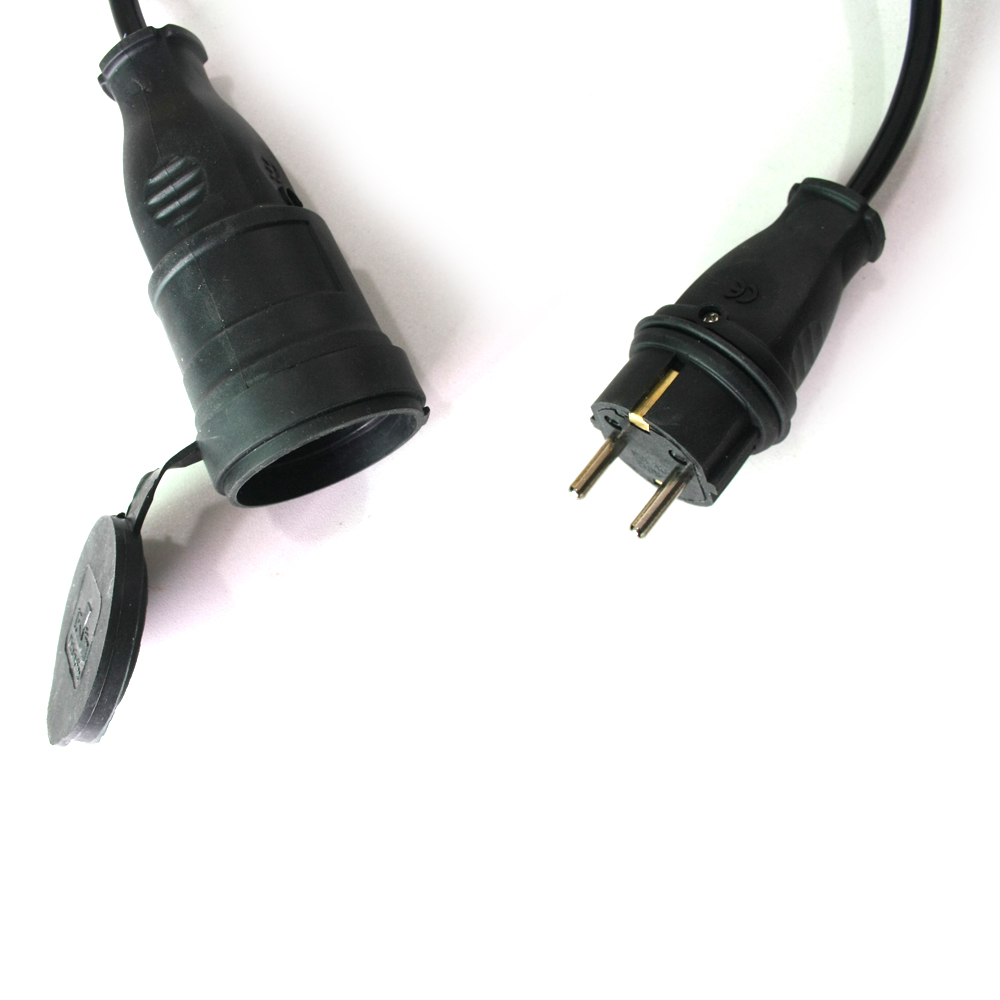

Mit Französisch Standard Stecker und Steckdose.

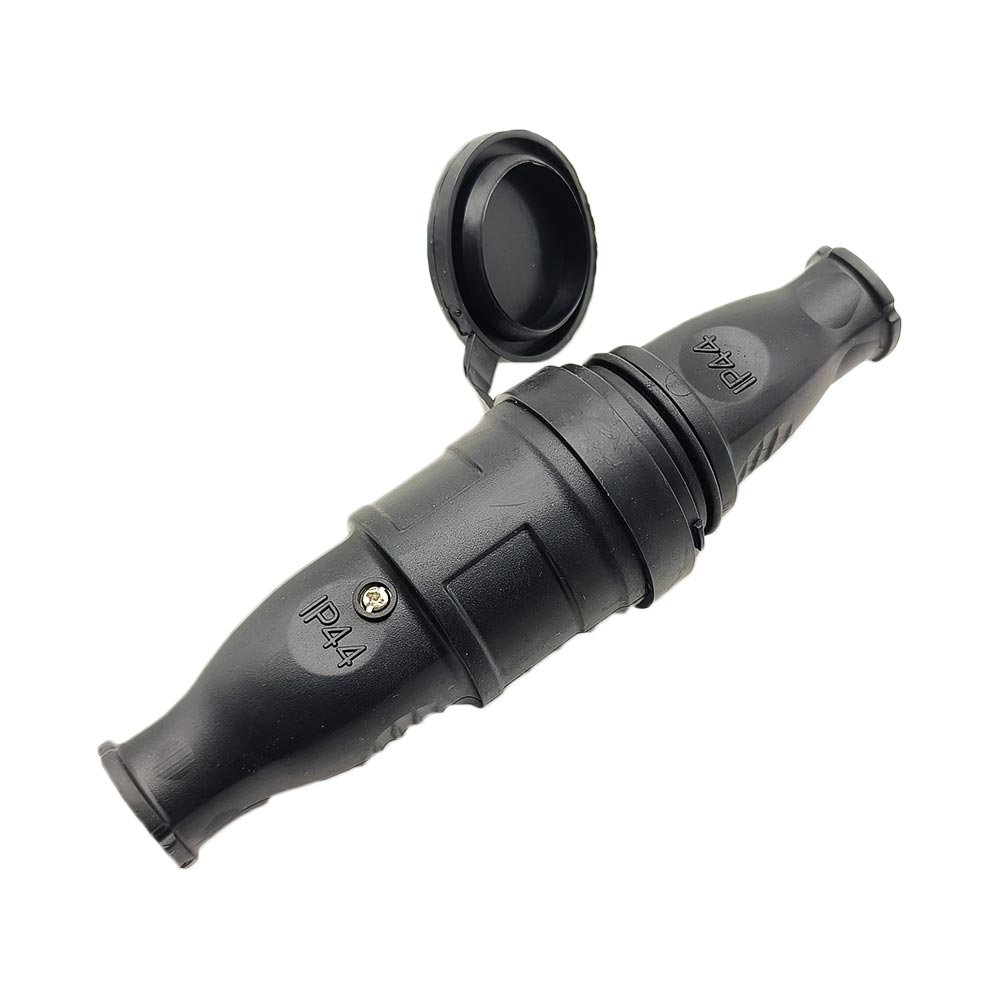

IP-Schutzart von Stecker und Steckdose: IP44
Kabelstandard: drei Adern, 1,5 Quadratmillimeter
Eingang/Ausgang: AC110~240V (110V/120V/220V/240V)
Betriebsfrequenz: 433.92MHz
Ruhestrom: ≤6mA
Maximaler Laststrom des Relais: 16A
3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung

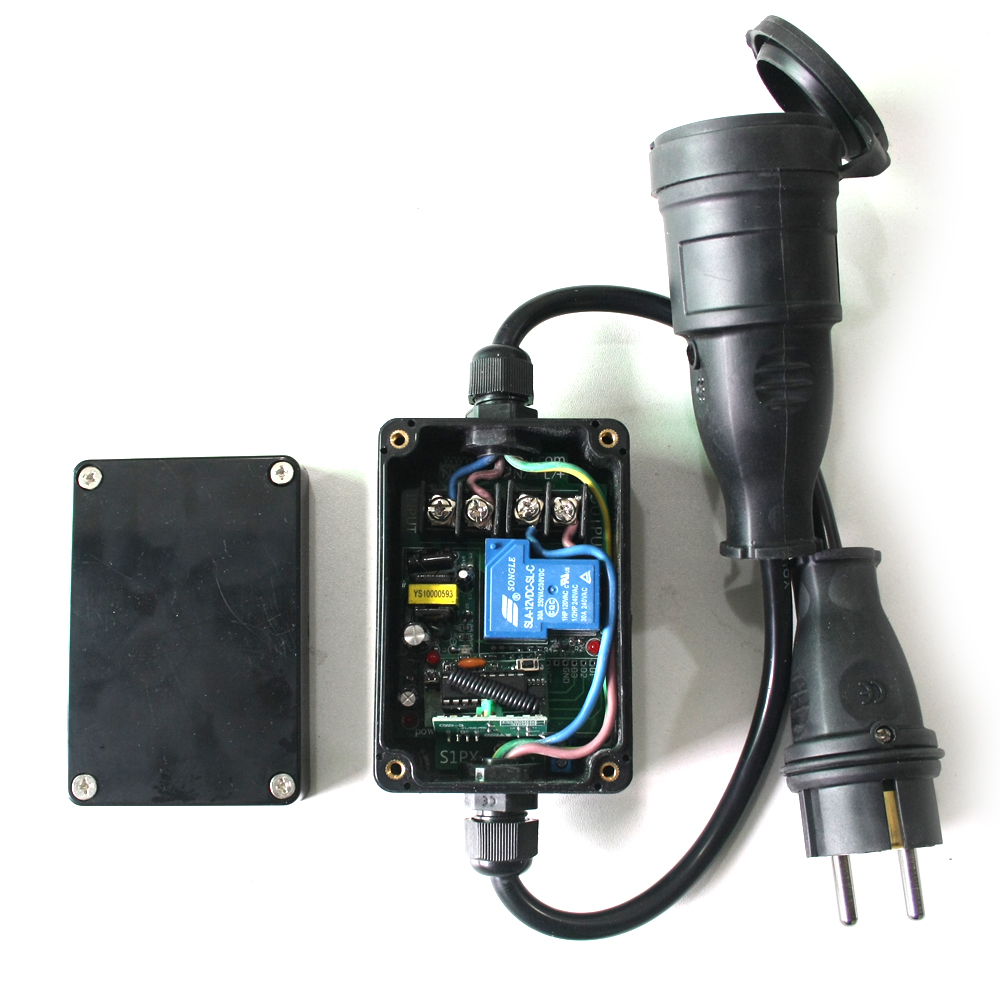

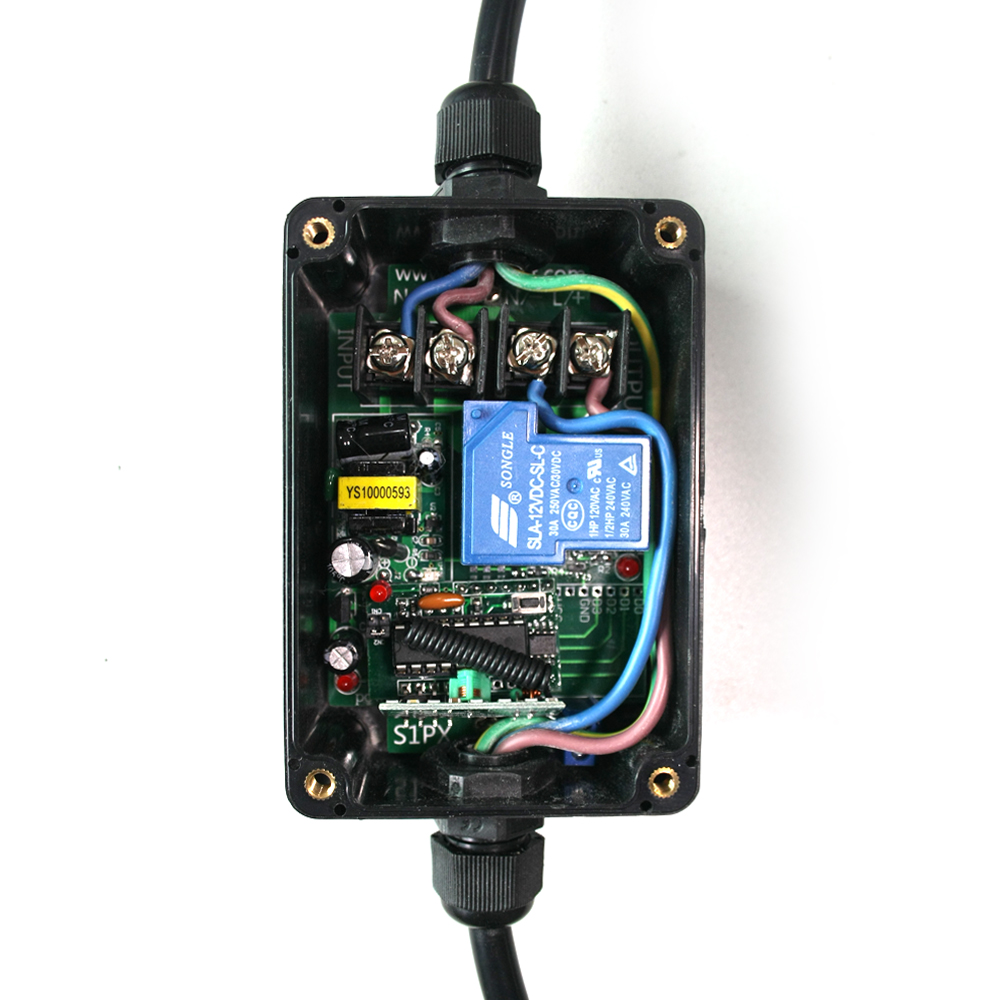

Maße der PCB: 90 x 59 x 18 mm

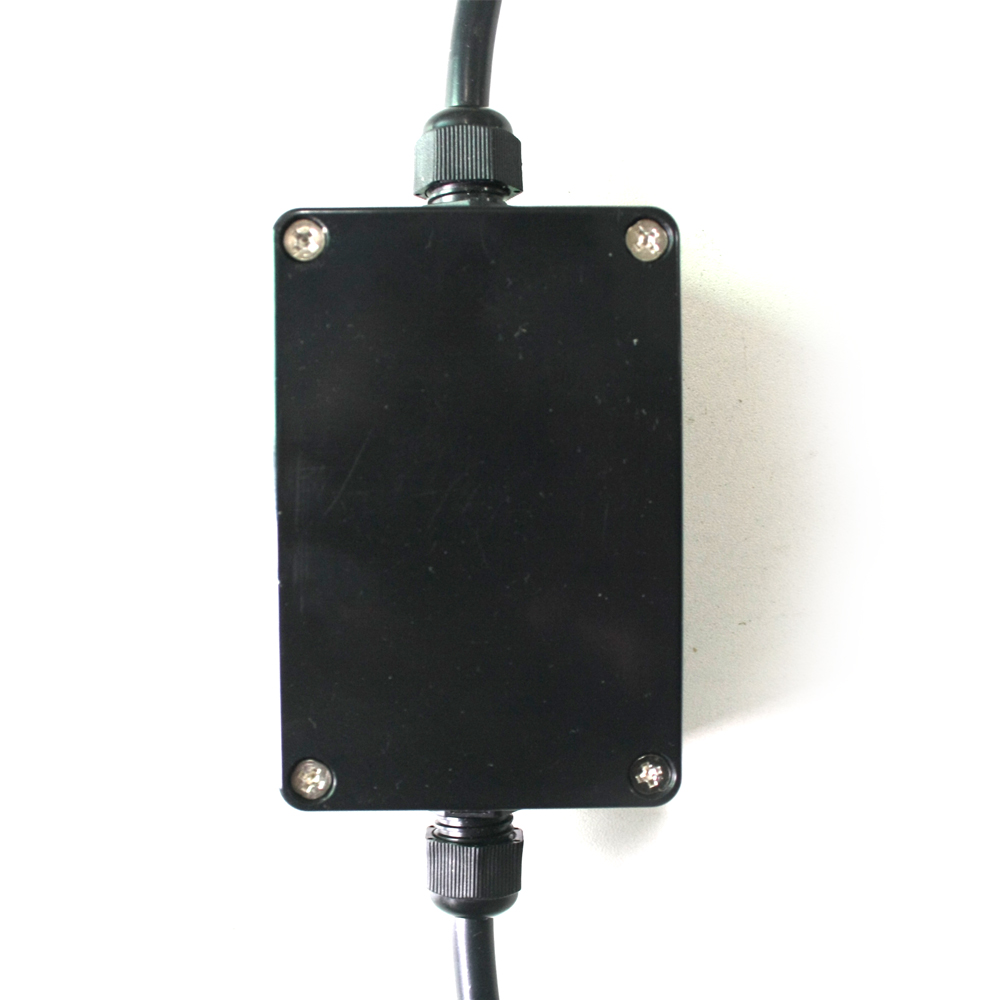

Maße des Gehäuses: 100 x 68 x 50 mm
IP-Schutzart des wasserdichten Gehäuses: IP65
Passender Sender:
Die Funkschalter kann mit verschiedenem Sender arbeiten, wie Modell
C-1
/
C-2
(100M),
CWB-1
/
CWB-2
(50M, wasserdicht),
CP-1
/
CP-2
(500M), or
CB-1
/
CB-2
(1000M) usw.
1) Wenn Sie die Funkschalter in Selbstsichernd modus oder Momentan modus
versetzen, es sollte mit dem Sender mit einem Taste arbeiten, wie Modell C-1
(100M), CWB-1 (50M, wasserdicht), CP-1 (500M), oder CB-1 (1000M) usw.
2) Wenn Sie die Funkschalter in den Verriegelung modus versetzen, es sollte
mit dem Sender mit zwei Tasten arbeiten, wie Modell C-2 (100M), CWB-2 (50M,
wasserdicht), CP-2 (500M), oder CB-2 (1000M) usw.
Arbeitsbereich:
Mit dem Sender wie CWB-2, der maximale Arbeitsabstand kann 150 Fuß 50 Meter
in einem offenen Bereich erreichen. Der maximale Arbeitsabstand basiert auf
theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden.
In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen
behindert und durch andere Funksignale gestört. Daher kann es sein, dass der
tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Wenn Sie eine größere Reichweite wünschen, können Sie eine externe Antenne
an der Funkschalter installieren oder einen leistungsstarken Sender
verwenden, wie den CB-Serie Sender.
Verwendung:
Der Funkschalter kann zur Steuerung von AC 110~240V (110V/120V/220V/240V)
Geräten verwendet werden.
Verdrahtung:
Wenn Sie einen Abluftventilator 220 V steuern möchten, machen Sie wie folgt:
Stecken Sie den Abluftventilator in die Buchse diesen Funkschalter und
verbinden Sie den Stecker diesen Funkschalter an die AC 220V Stromversorgung.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Funkschalter als Verriegelung Modus eingestellt vor dem
Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten,
gehen Sie wie folgt:
1) Einstellung der Modus Selbstsichernd: Nur Verbinden Sie die Jumper 2.
Der Betrieb des Selbsthemmung modus mit dem Sender CWB-1:
Drücken Sie die Taste am Sender: Die Funkschalter ausgang AC Stromversorgung,
und die Abluftventilator läuft.
Drücken Sie erneut die Taste: Die Funkschalter stoppen die Ausgabe, und die
Abluftventilator stoppt zu laufen.
2) Einstellung der Modus Momentan: Nur Verbinden Sie die Jumper 1.
Der Betrieb des Momentan modus mit dem Sender CWB-1:
Drücken und halten Sie die Taste am Sender: Die Funkschalter ausgang AC
Stromversorgung, und die Abluftventilator läuft.
Lassen Sie die Taste los: Die Funkschalter stoppen die Ausgabe, und die
Abluftventilator stoppt zu laufen.
3) Einstellung der Modus Verriegelung: Verbinden Sie nicht zwei Jumper.
Der Betrieb des Verriegelung modus mit dem Sender CWB-2:
Drücken Sie die Taste A am Sender: Die Funkschalter ausgang AC
Stromversorgung, und die Abluftventilator läuft.
Drücken Sie die Taste B am Sender: Die Funkschalter stoppen die Ausgabe, und
die Abluftventilator stoppt zu laufen.
Verdrahtete Steuerklemmen:
Der Funkschalter hat Handsteuerunge Klemme, Sie können externe Geräte,
Sensors, oder Handschalter zur Steuerung des Funkschalter verbinden.
1) Durch Low Pegel Signal:
Sie können anschließen die externen Geräte (mit niedrigem Ausgangspegel) an
die Klemme 1 (Signal-) und die Klemme 2 (Signal+), dann verwenden Sie die
externen Geräte zur Steuerung der Funkschalter.
Wenn das externe Gerät das Low Level Signal an die Klemmen 1 und 2 ausgibt,
Die Funkschalter ausgang AC Stromversorgung, und die Abluftventilator läuft.
Wenn das externe Gerät anhält um das Signal auszugeben, Die Funkschalter
stoppen die Ausgabe, und die Abluftventilator stoppt zu laufen.
2) Durch NO/NC Kontakt
Sie können anschließen die Handschalter (mit NO/NC Kontakt) an die Klemmen 1
und 2, dann verwenden Sie die Handschalter zur Steuerung der Funkschalter.
Wenn die Klemmen 1 und 2 angeschlossen sind durch den Handschalter, Die
Funkschalter ausgang AC Stromversorgung, und die Abluftventilator läuft.
Wenn die Klemmen 1 und 2 getrennt sind durch den Handschalter, Die
Funkschalter stoppen die Ausgabe, und die Abluftventilator stoppt zu laufen.
So koppeln Sie den Sender mit dem Funkschalter:
Beachten: Wir haben den Sender mit dem Funkschalter gekoppelt vor dem
Verlassen des Werks.
1) Drücken Sie die Lerntaste im Funkschalter für 1~2 Sekunden, die Signal
LED im Funkschalter leuchtet, dies bedeutet der Funkschalter gibt den
Lernstatus ein.
2) Drücken Sie eine beliebige Taste am Sender, wenn die Signal LED 15 Mal
schnell blinkt und dann erlischt, dies bedeutet dass das Lernen erfolgreich
ist.
3) Wenn die Funkschalter in den Lernstatus, drücken Sie noch einmal den
Knopf von Funkschalter, Signal LED geht dann aus, wird Lernprozess
unterbrochen.
4) Der Funkschalter kann mehrere Fernbedienungen mit verschiedenen kodes
lernen.
So löschen Sie alle Sender codes gespeichert im Funkschalter:
Wir haben gekoppelt den Sender mit dem Funkschalter, wenn Sie nicht möchten
dass der Funkschalter mit dem Sender zu arbeiten, Sie können löschen alle
Sender codes gespeichert im Funkschalter.
Bedienung: Drücken und halten Sie die Lerntaste im Funkschalter, und bis das
Signal LED langsam blinkt, Lassen Sie die Taste frei, das Signal LED die
langsames Blinken behalten, dies zeigt an, dass alle gespeicherten Codes
erfolgreich gelöscht wurden.
