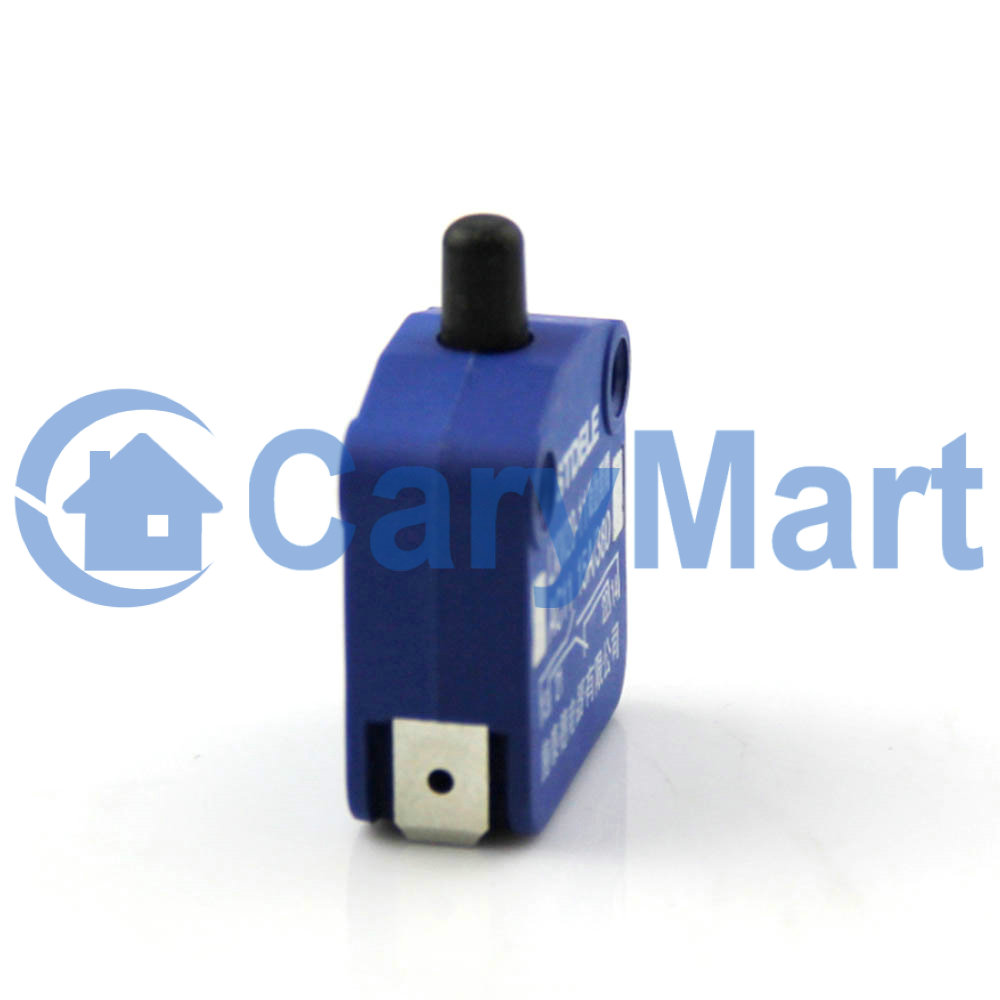

Endschalter Grenztaster Positionstaster Endtaster Rollenschalter

Preis: €5.00

Artikelnummer: 0010012

Bitte wählen Sie:

Menge:

Video:

So schließen Sie zwei externe Endschalter an einen elektrischen Linearantrieb an

Applikation:
Wir können auch einen oder zwei externe Endschalter an den Linearaktuator anschließen und damit den Stellweg des Linearaktuators flexibel anpassen. Beispielsweise beträgt der normale Hub dieses Linearaktuators 500 mm. Wir können je nach Bedarf einen oder zwei Endschalter anschließen, sodass wir verschiedene Bewegungsbereiche innerhalb der 500mm Reihe und des Bereichs einstellen können, z. B. 0-300 mm oder 100-400 mm und so weiter in verschiedenen Bereichen.

Parameter:

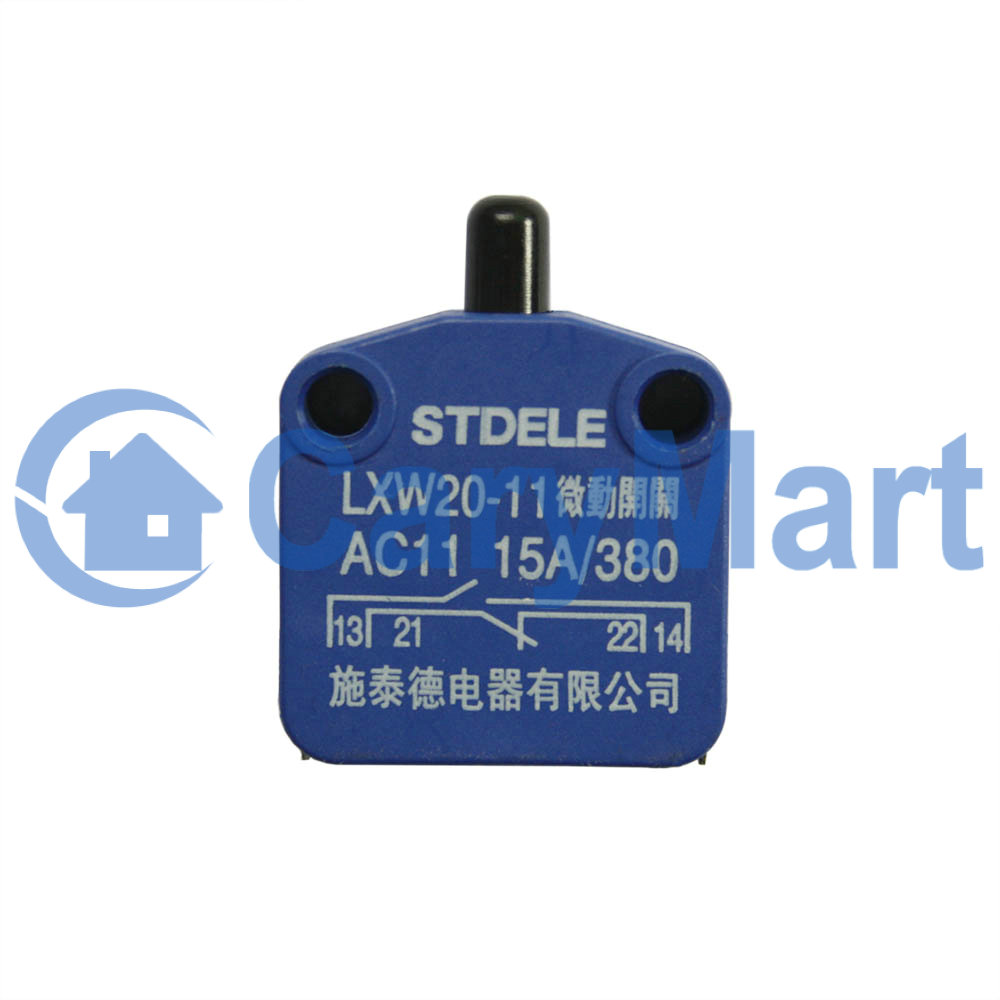

Modell Nummer: 0010012
Nennstrom: 15A

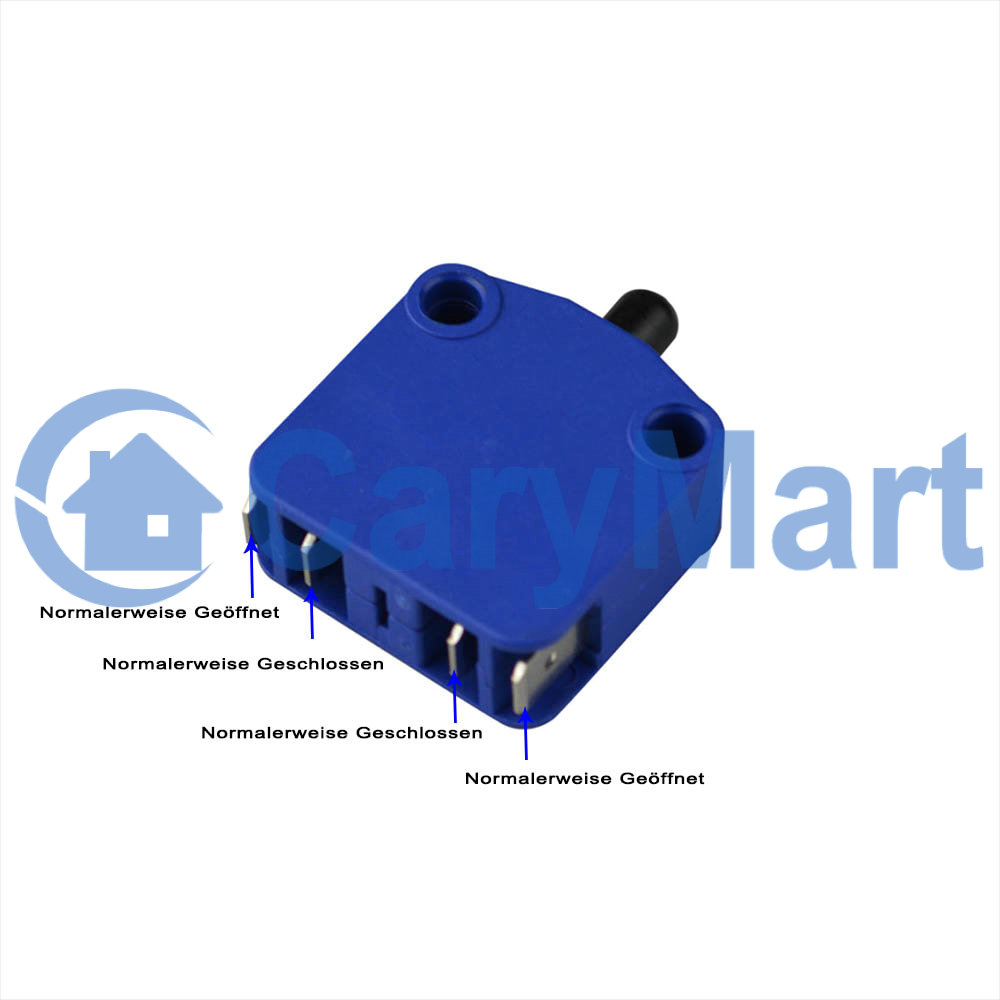

Vier Anschlussklemmen: Zwei Normalerweise geöffnet Anschlussklemmen und zwei Normalerweise geschlossen Anschlussklemmen.
Kann mit manueller Schalter oder Fernschalter zur Steuerung der Linearantrieb verwendet werden.

Verdrahtung für manuellen Schalter:
Wenn Sie einen manuellen Schalter zur Steuerung der Linearantrieb verwenden, machen wie folgende:
1. Verbinden Sie zwei Drähte der DC Stromversorgung an des zwei Stromanschlüsse der manuellen Schalter, und Sie können diese beiden Drähte austauschen, um die Bewegungsrichtung der Linearantrieb zu ändern.
2. Verbinden Sie den Linearantrieb, zwei magnetische Reedschalter und die beiden Dioden an den manuellen Schalter. Für die spezifische Verdrahtung folgen Sie bitte dem Anschlussdiagramm unten.

Bedienung per manueller Schalter:
1. Drücken und halten die Taste am Manueller Schalter : Linearantrieb fährt nach außen aus, wenn er sich in die Position des eines Magnetschalter bewegt, Linearantrieb stoppt automatisch.
2. Drücken und halten die Taste am Manueller Schalter : Linearantrieb fährt nach innen ein, wenn er sich in die Position des eines anderen Magnetschalter bewegt, Linearantrieb stoppt automatisch.

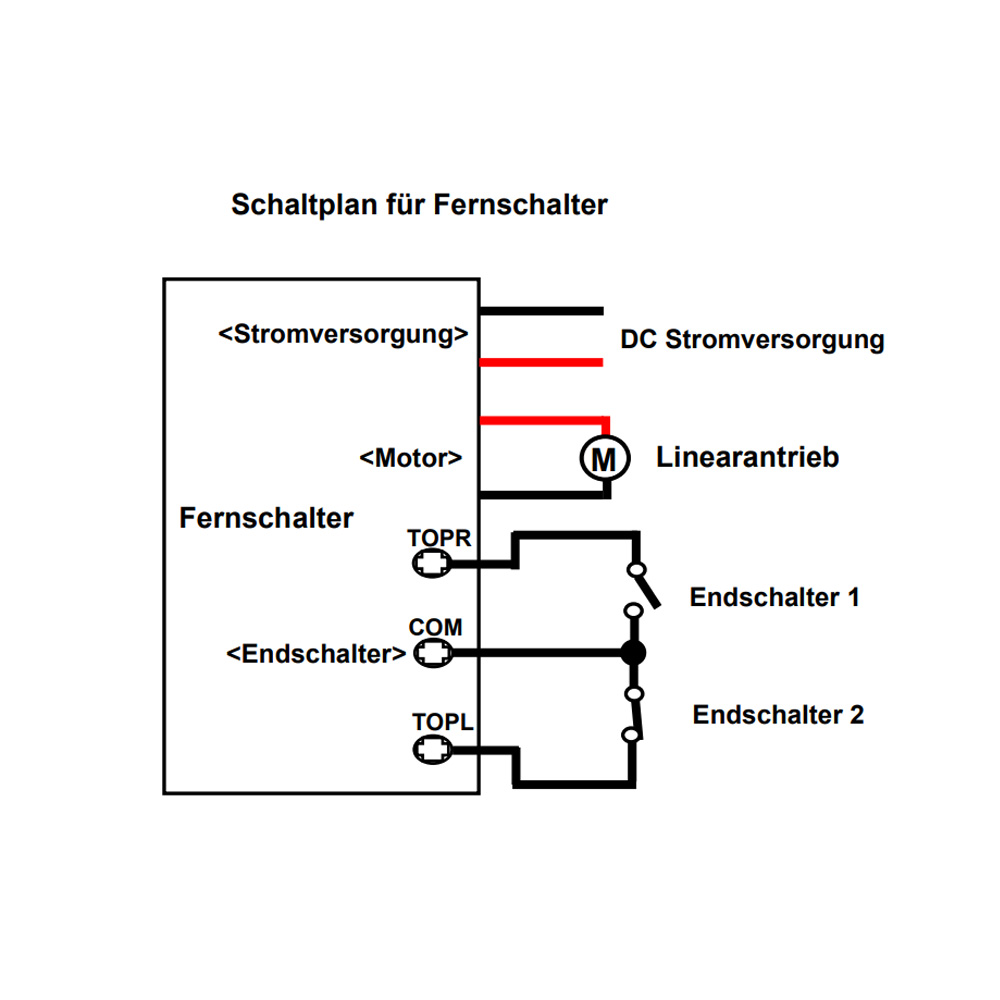

Verdrahtung für Fernschalter:
Wenn Sie einen Fernschalter zur Steuerung der Linearantrieb verwenden, machen wie folgende:
1. Verbinden Sie zwei Drähte der DC Stromversorgung an des zwei Klemmen der Fernschalter.
2. Verbinden Sie zwei Drähte der Linearantrieb an des zwei Klemmen der Fernschalter. Sie können diese beiden Drähte austauschen, um die Bewegungsrichtung der Linearantrieb zu ändern.
3. Verbinden Sie zwei magnetische Reedschalter an des drei Klemmen der Fernschalter. Für die spezifische Verdrahtung folgen Sie bitte dem Anschlussdiagramm unten.

Bedienung per Fernschalter:
1. Drücken und halten die Taste ▲ am Fernbedienung: Linearantrieb fährt nach außen aus, wenn er sich in die Position des eines Magnetschalter bewegt, Linearantrieb stoppt automatisch.
2. Drücken und halten die Taste ▼ am Fernbedienung: Linearantrieb fährt nach innen ein, wenn er sich in die Position des eines anderen Magnetschalter bewegt, Linearantrieb stoppt automatisch.
