Einkanal AC220 30A Hochbelastet RF Controller & Funk Empfänger potentialfreie Ausgang stromlos

klicken Sie HIER zu Set Funkfernsteuerung

• Anwendung: Es kann in der Industrie-Automatisierung-, Landwirtschaft- und Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Drahtlose Fernbedienung Produkte auf Land, Wasser und Luft, wie Funklichtschalter, Sirenen, Schlösser, Motoren, Vertilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder usw.
• Drahtlose Steuerung, einfach zu installieren.

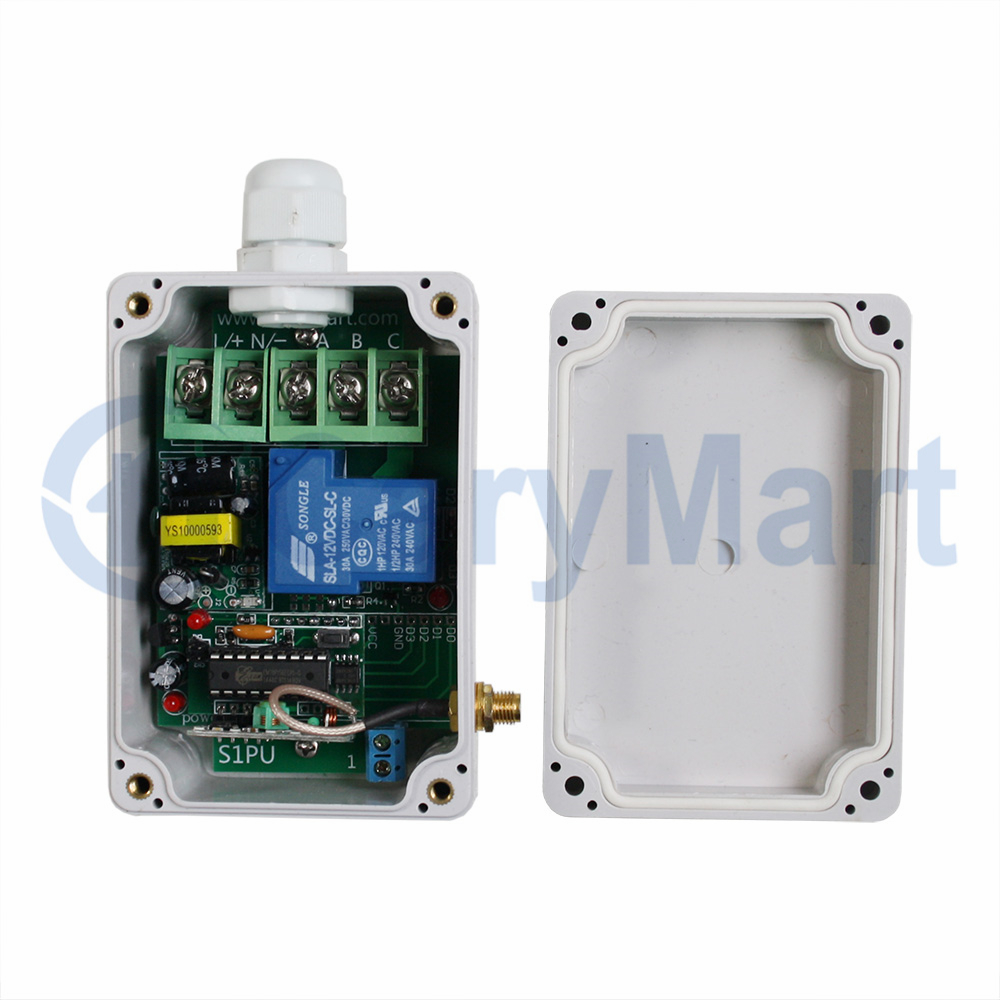

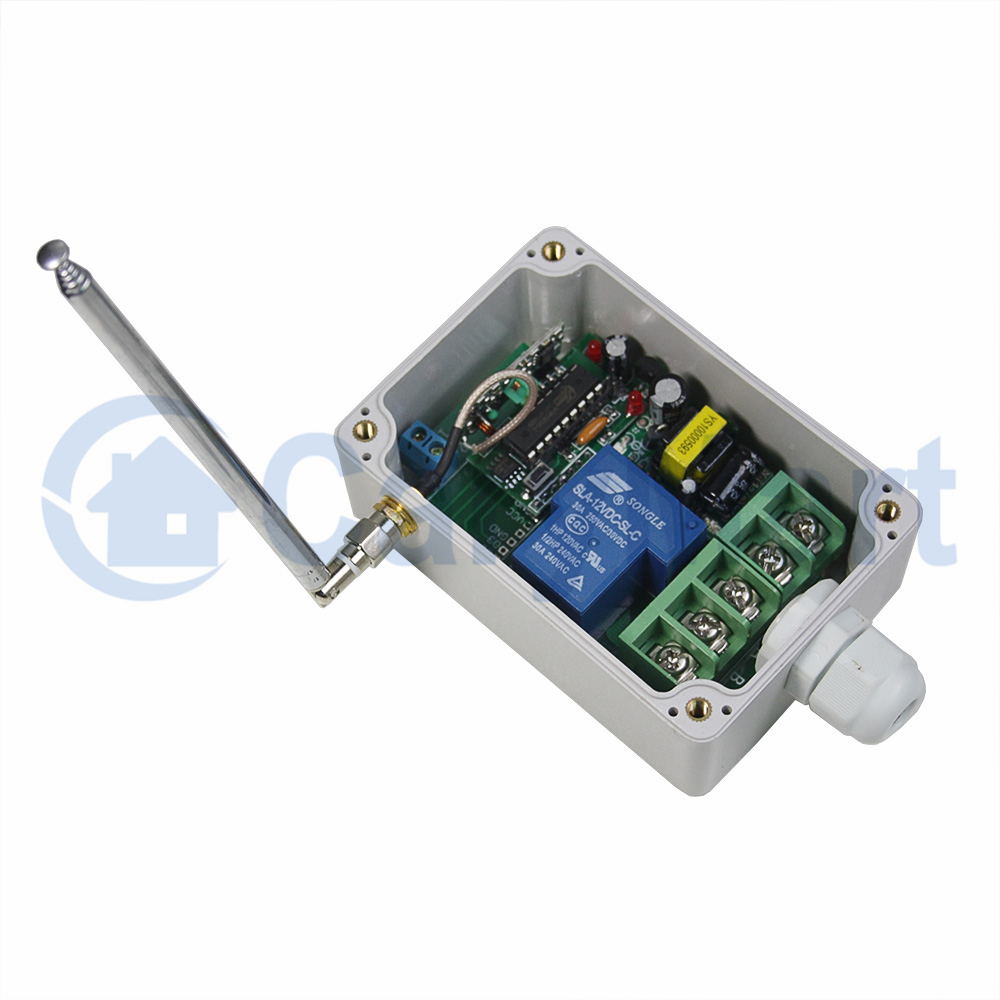

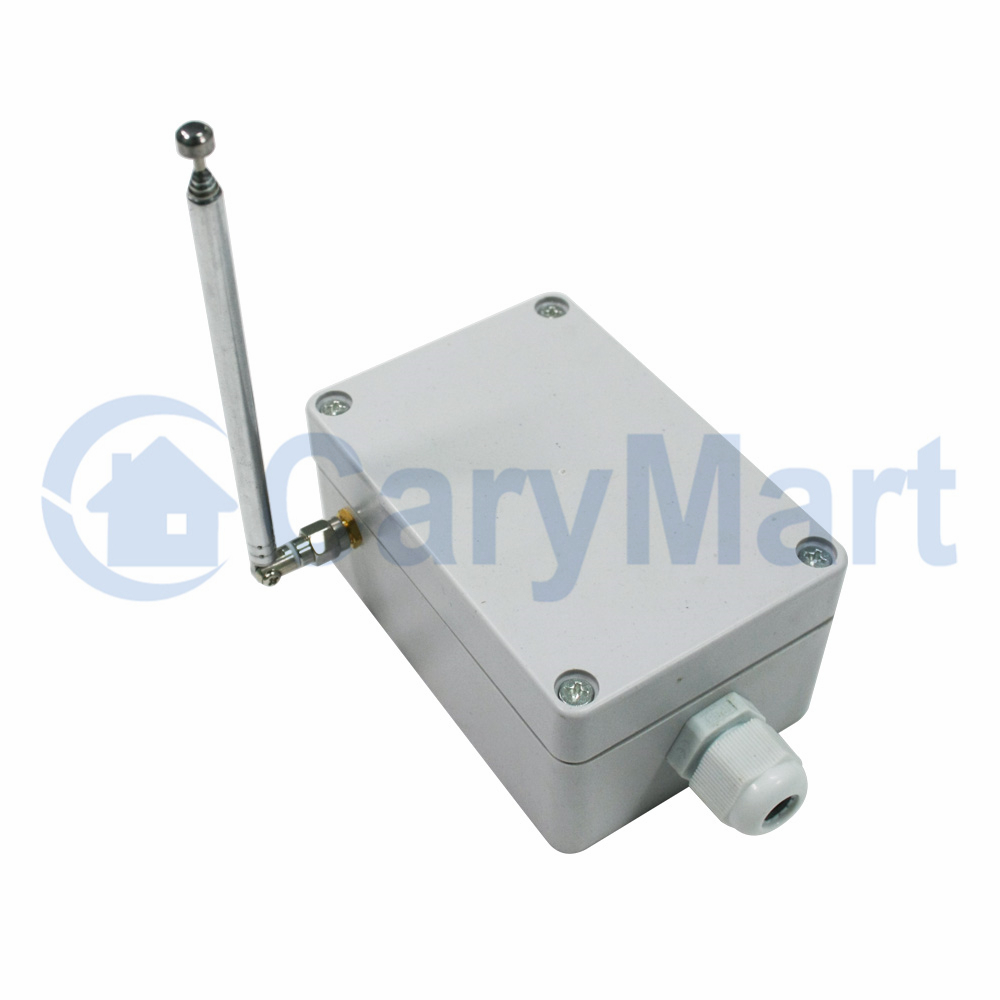

• Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
• Relaisausgang: dieser Empfänger ist Relaisausgang. Es kann DC und AC Anlagen steuern. Die Klemmen sind NO / NC (normalerweise geöffnet / normalerweise geschloßen) und es ist wie ein Funkschalter. Es bedeutet, Sie sollen auch eine separate Stromversorgung an Relaisausgang anschließen.
• Hochleistung: Jeder Relaisausgang kann bei Höchststrom 30A betreiben. Die maximale Leistung von Geräte ist 360W/12V, 180W/6V, 270W/9V, 720W/24V, 3000W/110V, 6000W/220V.
• Mit verkabelte Steuerklemmen: Sie können manuelle Schalter oder externe Geräte zur Steuerung des Empfängers anschließen.
• Design mit mit geringer Leistung und Hochgeschwindigkeits-CMOS-Technik.
• Sie könnten den Empfänger mit Sender (Fernbedienung) von jedem Ort innerhalb einer zuverlässigen Entfernung ein / aus schalten. Die drahtlose Funksignale können durch Wände, Böden und Türen laufen
• Geschutzt vor Gegenstrom und übermäßigem Strom.
• Zuverlässige Steuerung: Der Empfänger arbeitet nur mit dem Sender verwenden, der den gleichen Code verwendet.
• Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
• Sie können zwei oder mehrere Geräte am selben Ort verwenden.

• Modell Nr.: S1PUB-AC230
• Stromversorgung (Betriebsspannung): AC230V
• Ausgang: Relaisausgang (normal geöffnet und normal geschlossen)
• Arbeitsspannungsbereich von Relais: AC110 ~ 240V oder DC0 ~ 28V
• Frequenz: 433MHz
• Kanal: 1CH
• Kontrolle Modi: Toggle, Momentan, Verklinkte
• Maximale Arbeitsstrom: 30A / jeder Kanal
• Ruhestrom: ≤6mA
• Maße der PCB: 90mm x 59mm x 18mm
• Maße des Koffers: 100mm x 68mm x 50mm
• Arbeit mit Festcode-Sender oder Einlernen-Sender lernen.

• Der Empfänger kann verschiedener Sender arbeiten, wie Model CV-4 (500M), CV-6 (500M), CV-8 (500M), CV-12 (500M) and CB-4 (1000M), CB-6 (1000M), CB-8 (1000M), CB-12 (1000M) usw..z.b. Sie können 4-Knöpfe Sender wie CV-4 oder CB-4 zur Steuerung von zwei Empfängern. Und 6-Knöpfe Sender wie CV-6 oder CB-6 zur Steuerung von drei Empfängern.

• Der Empfänger kann DC 0~28V und AC 110~240V Geräte steuern.

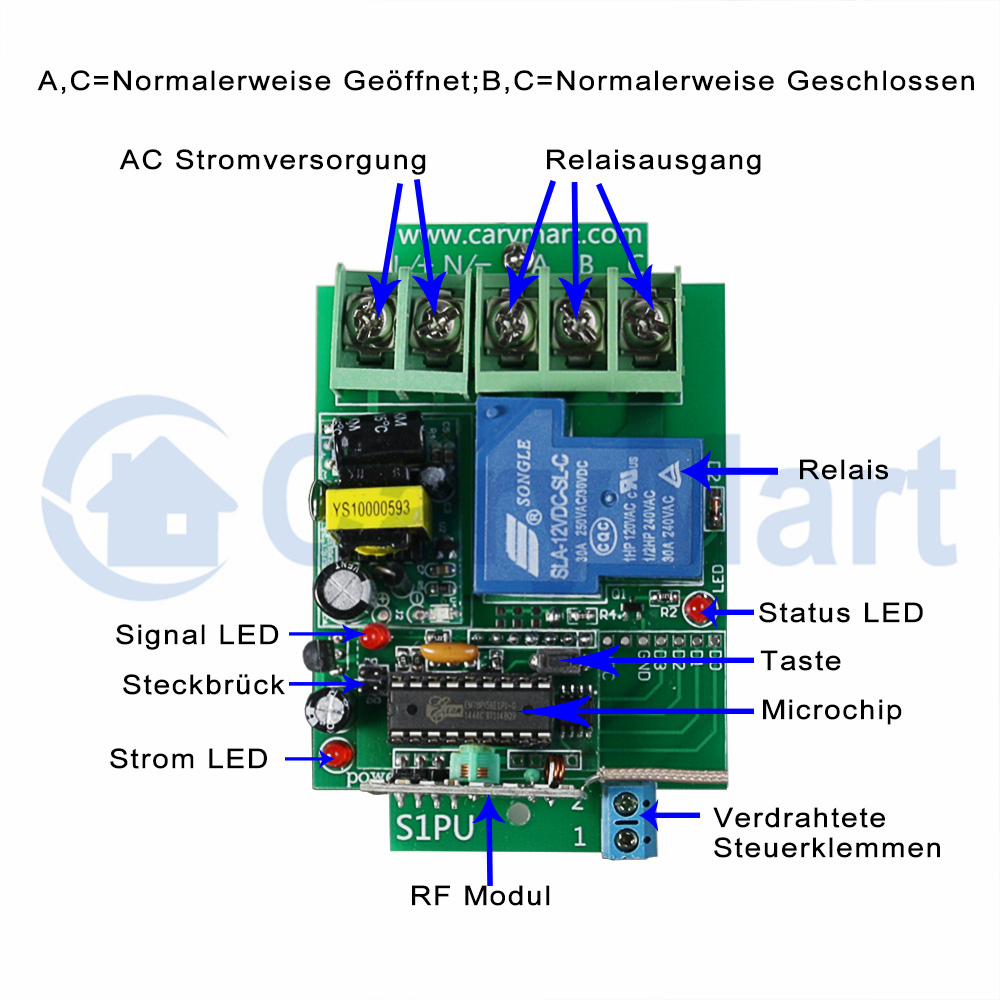

• Achtung: Diese Empfänger ist Relaisausgang Typ, keinen DC/AC Spannungsausgang. Ausgangszustand von Relaisausgangsklemmen: Die Klemmen B und C sind normalerweise geöffnet; Die Klemmen A und C sind normalerweise geschloßen.

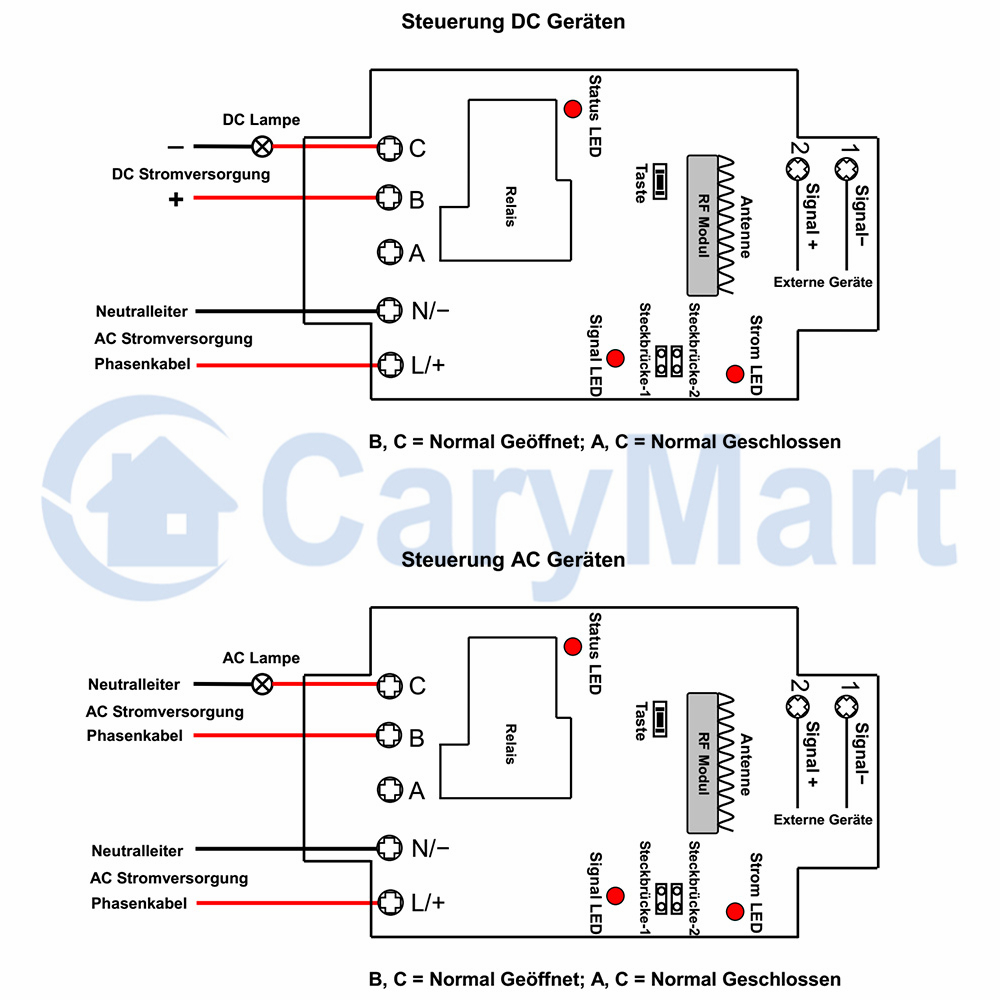

• Wenn Sie ein DC 12V Licht steuern, machen wie folgende:
• 1) Schließen den Pluspol der DC Stromversorgung an Klemmen “L / +” von Eingang, und schließen Minuspol der DC Stromversorgung an Klemmen “N / -” von Eingang.
• 2) Schließen Klemmen B an Pluspol der DC Stromversorgung, schließen Klemmen A an Pluspol von DC Lamp, und schließen den Minuspol von DC Licht an Minuspol von DC Stromversorgung.

• Wenn Sie AC230V Licht steuern, machen Sie wie folgende.
• 1) Verbinden den Pluspol von DC Stromversorgung an Klemme “L / +” von Eingang, und verbinden den Minuspol von DC Stromversorgung an Klemmen “N / -” von Eingang.
• 2) Verbinden Klemmen B an Energiebündel von AC Stromversorgung, verbinden Klemme C an eine Seite von AC Licht, und verbinden andere Seite von AC Licht an Nullleiter von AC Stromversorgung:

• Einstellung verschiedene Kontrollmodus
• Wir haben den Empfänger als Toggle Kontrolle Modus vor dem Versand eingestellt, Wenn Sie anderen Kontrolle Modi benutzen möchten, gehen Sie wie folgt:
• Einstellung Kontrolle Modus Toggle: Nur Verbinden mit Stecksbrücke-2.
• Kontrolle Modus Toggle: Drücken -> Öffnen; Nochmal drücken -> Schließen.
• Knopf 1 drücken: Empfänger 1 einschalten (Kontakt auf B und C, keine Kontakt auf A und C)
• Knopf 1 drücken noch einmal: Empfänger 1 ausschalten (keine Kontakt auf B und C, Kontakt auf A und C)
• …
• Knopf 12 drücken: Empfänger 12 einschalten (Kontakt auf B und C, keine Kontakt auf A und C)
• Knopf 12 drücken noch einmal: Empfänger 12 ausschalten (keine Kontakt auf B und C, Kontakt auf A und C)

• Einstellung Kontrolle Modus Momentan: Nur Verbinden mit Stecksbrücke-1.
• Kontrolle Modus Momentan: Drücken und halten -> Öffnen; Lassenfrei -> Schließen.
• Drücken Knopf 1 und halten -> Empfänger 1 einschalten (Kontakt auf B und C, keinen Kontakt auf A und C)
• Geben Knopf 1 frei -> Empfänger 1 ausschalten (keinen Kontakt auf B und C, Kontakt auf A und C).
• …
• Drücken Knopf 12 und halten -> Empfänger 12 einschalten (Kontakt auf B und C, keinen Kontakt auf A und C)
• Geben Knopf 12 frei -> Empfänger 12 ausschalten (keinen Kontakt auf B und C, Kontakt auf A und C).

• Einstellung Kontrolle Modus Verklinkte: Keinen Kontakt auf Stecksbrücke-1 und Stecksbrüce-2.
• Kontrolle Modus Verklinkte: Drücken -> Öffnen, andere Relais ausschalten; Drücken anderen Knopf -> Schließen.
• Drücken Knopf 1 -> Empfänger 1 einschalten (Kontakt auf B und C, keinen Kontakt auf A und C);
• Drücken irgendwelcher Knopf -> Empfänger 1 ausschalten (keinen Kontakt auf B und C, Kontakt auf A und C);
• …
• Drücken Knopf 12 -> Empfänger 12 einschalten (Kontakt auf B und C, keinen Kontakt auf A und C);
• Drücken irgendwelcher Knopf -> Empfänger 12 ausschalten (keinen Kontakt auf B und C, Kontakt auf A und C);

• Der Empfänger hat Handsteuerunge Klemme, Sie können externe Anlage, Sensors, oder Handschalter zur Steuerung des Empfänger verbinden.
• 1) Signaleingang
• Sie können externe Geräte (mit Kleinsignal-Ausgänge) an Klemmen 1 (Signal -) und 2 (Signal +) anschließen. Der Signalausgang von externem Geräte kann den Empfänger steuern.
• Wenn externe Geräte Kleinsignal an Klemme 1 und 2 ausgeben, schaltet das Relais ein. (Verbinden Klemmen B und C, trennen Klemmen A und C).
• Wenn externe Geräte Kleinsignal an Klemme 1 und 2 nicht ausgeben, schaltet das Relais aus. (trennen Klemmen B und C, Verbinden Klemmen A und C).

• 2) Handschalter
• Sie können einen Handschalter an Klemmen 1, 2. Und dann können Sie diese Handschalter zur Steuerung des Empfänger verwenden.
• Wenn Sie Klemmen 1 und 2 verbinden, schaltet das Relais ein. (Verbinden Klemmen B und C, trennen Klemmen A und C).
• Und Wenn Sie Klemmen 1 und 2 trennen, schaltet das Relais aus. (trennen Klemmen B und C, Verbinden Klemmen A und C).

• 1 x Empfänger: S1PUC-AC220 (1 Kanal / 3 Kontrolle Modus)
• 1 x Bedienungsanleitung
