Einführung:
Wenn Sie mehrere elektrische Linearantriebe zum Anheben und Absenken eines
Gerätes verwenden möchten, zum Beispiel zwei oder vier Linearantriebe. Da
der Hochgeschwindigkeits Gleichstrommotoren in Linearantriebe nicht mit
genau der gleichen Geschwindigkeit laufen können, ist auch die
Bewegungsgeschwindigkeit des Linearantriebe unterschiedlich. Wenn mehrere
Linearantriebe gleichzeitig arbeiten, können ihre tatsächlichen
Geschwindigkeiten nicht genau gleich sein. In diesem Fall können wir einen
Synchronisation Controller verwenden um mehrere Linearantriebe so zu
betreiben, dass sie synchron ansteigen oder abfallen. Sie arbeiten völlig
synchron ohne Unterschied.
Arbeitsprinzip:
Wenn Sie eine Synchronisation Controller verwenden möchten, um 2 oder 4
Linearantriebe vollständig synchron zu betreiben, müssen Sie jedem
Linearantriebe eingebaute Hall Effekt Sensoren hinzufügen. Und wenn Sie
einen Hall Effekt Sensor zusammen mit einem Linearantriebe gekauft haben,
installieren wir für Sie den Hall Effekt Sensor im Linearantriebe.
Wenn 2 oder 4 Linearantriebe zusammen laufen, sendet der Hallsensor
Hallsignale an die Synchronisation Controller, und die Steuerung passt die
Laufgeschwindigkeit jedes Linearantriebs an, sodass alle Linearantriebe mit
genau der gleichen Geschwindigkeit laufen.
Merkmal:
Es kann zwei
elektrische Linearantriebe C5
so betreiben, dass sie vollständig
synchron laufen.

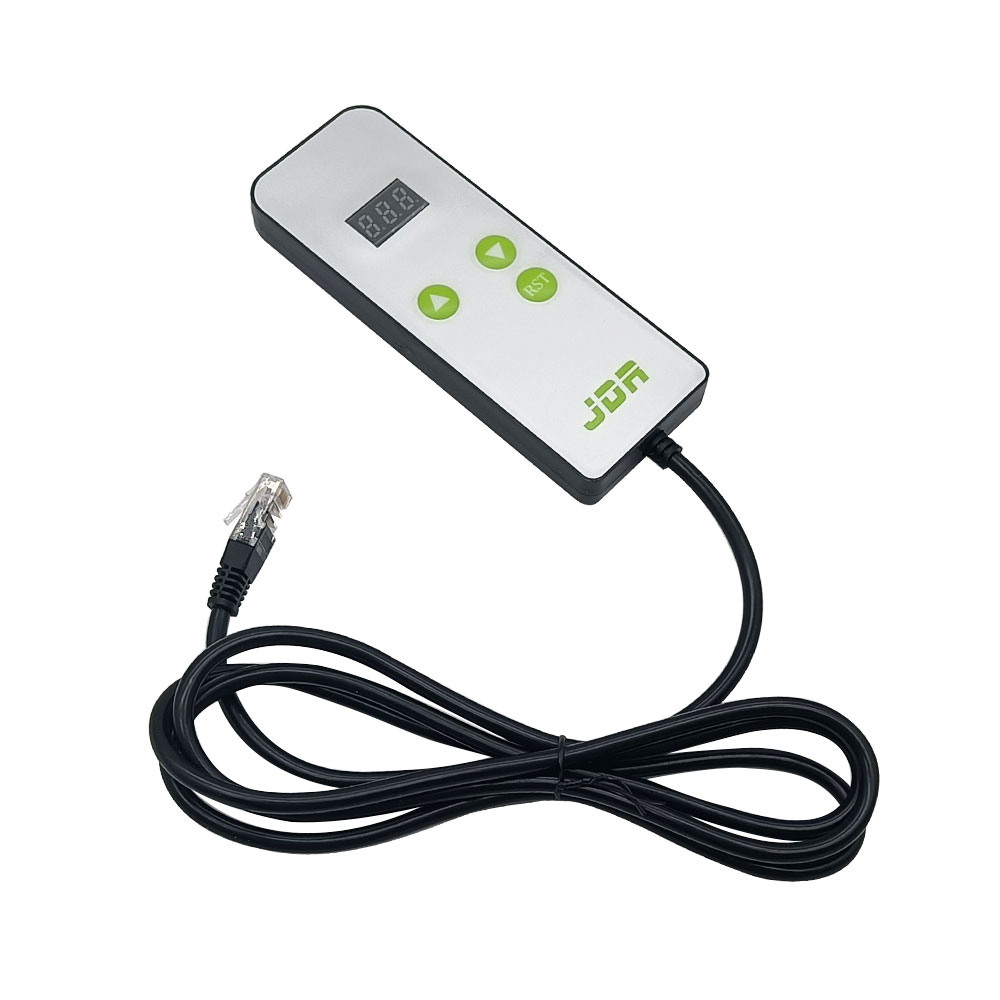

Kabelgebundene Steuerung über einen Steuergriff.
Drahtlose Steuerung über eine Fernbedienung.

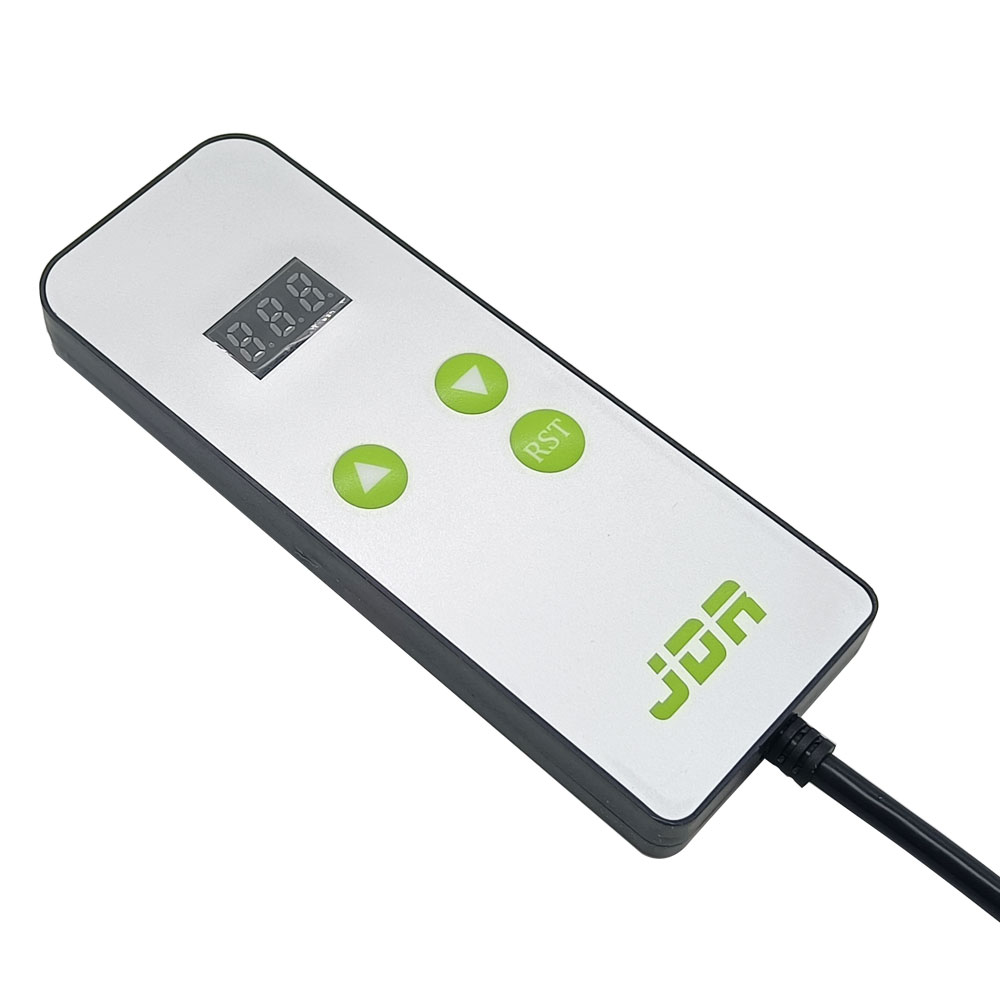

Die LED-Anzeige am Steuergriff zeigt die Hubposition in Echtzeit an.
Drei Funktionstasten: ▲, ▼ und RST.
Parameter:
Arbeitsspannung: 12±1 VDC (geeignet für 12V-Linearantrieb) oder 24±2 VDC (geeignet
für 24V-Linearantrieb)
Arbeitsfrequenz: 433.92 MHz
Arbeitsabstand: 50m (theoretisch)
Zwei wählbare Steuermodi: Verriegelungsmodus oder Momentanmodus. Bitte
wählen Sie bei der Bestellung den Steuermodus aus, den Sie benötigen.
Betriebstemperatur: -20°C bis +70°C
Maße des Gehäuse: 265 x 94 x 40 mm

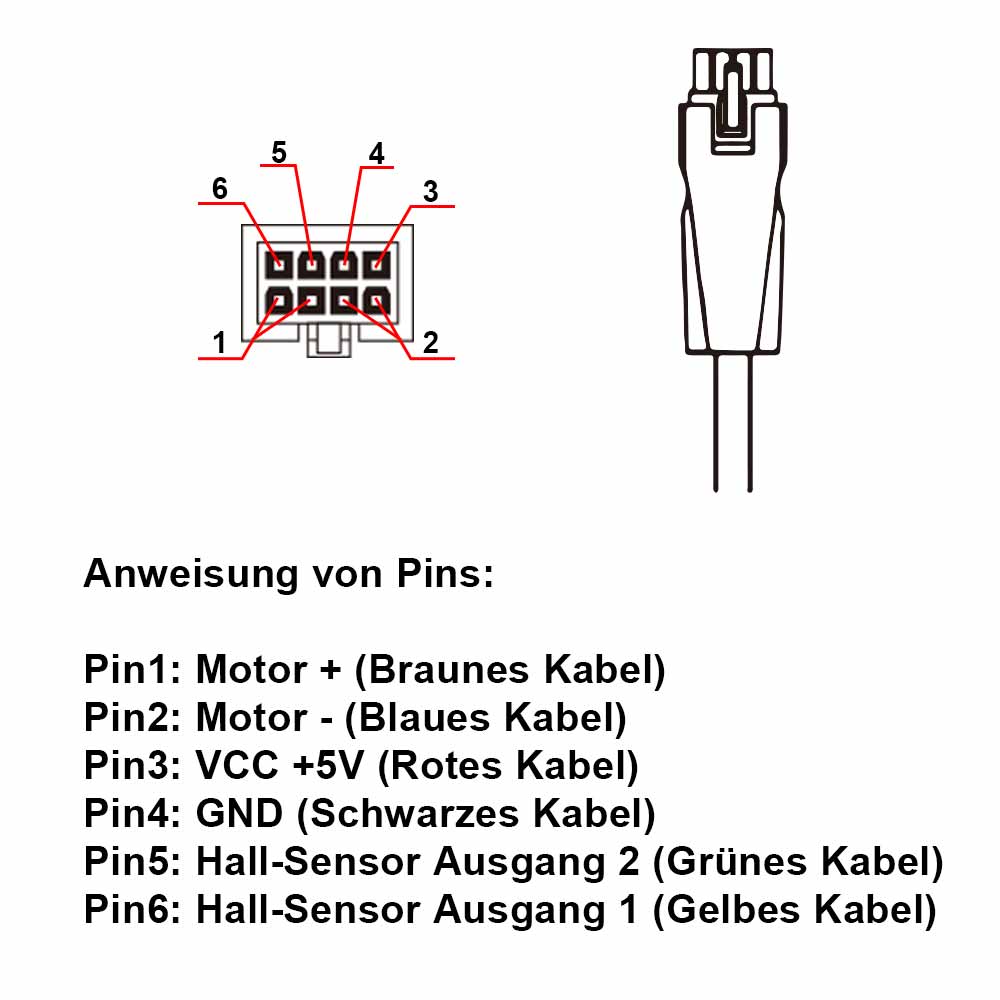

Verdrahtung:

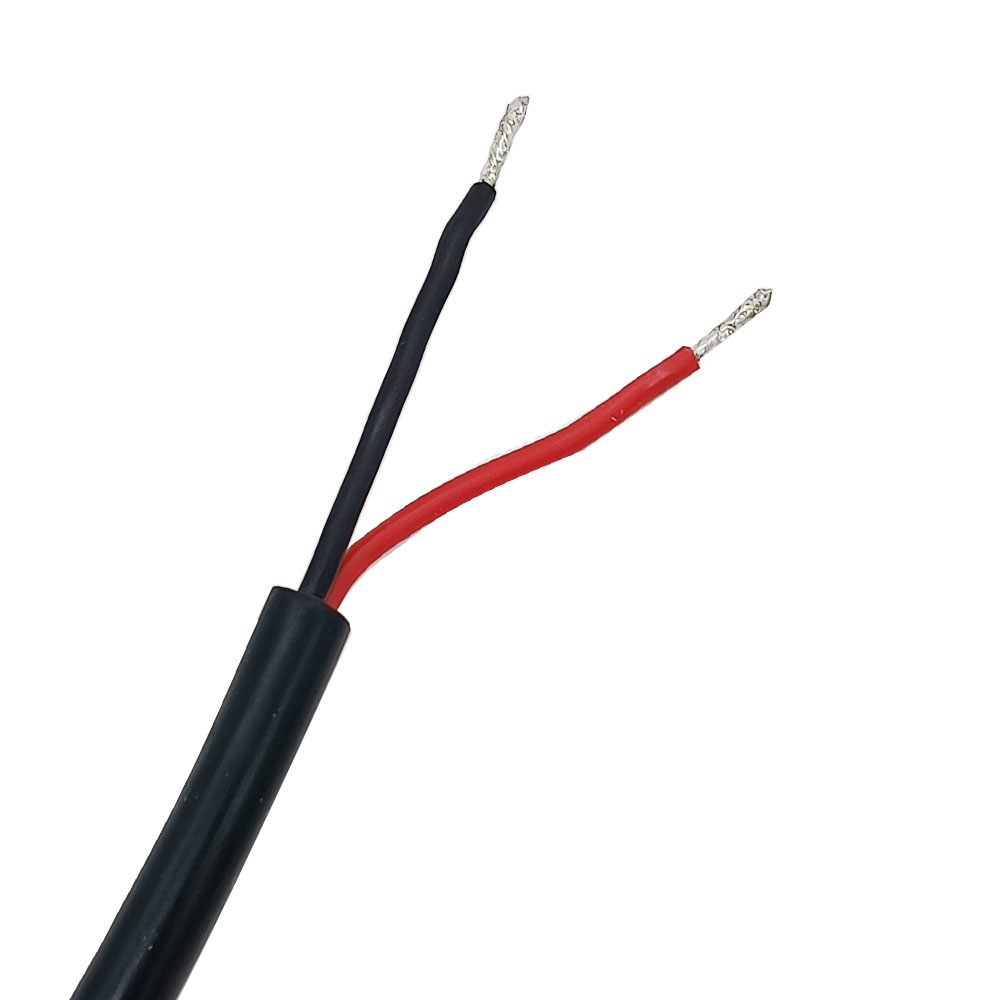

1) Verbinden sie den Pluspol der DC Stromversorgung mit dem roten Kabel des
Controllers, und verbinden Sie den Minuspol der DC Stromversorgung mit dem
schwarzen Kabel des Controllers.

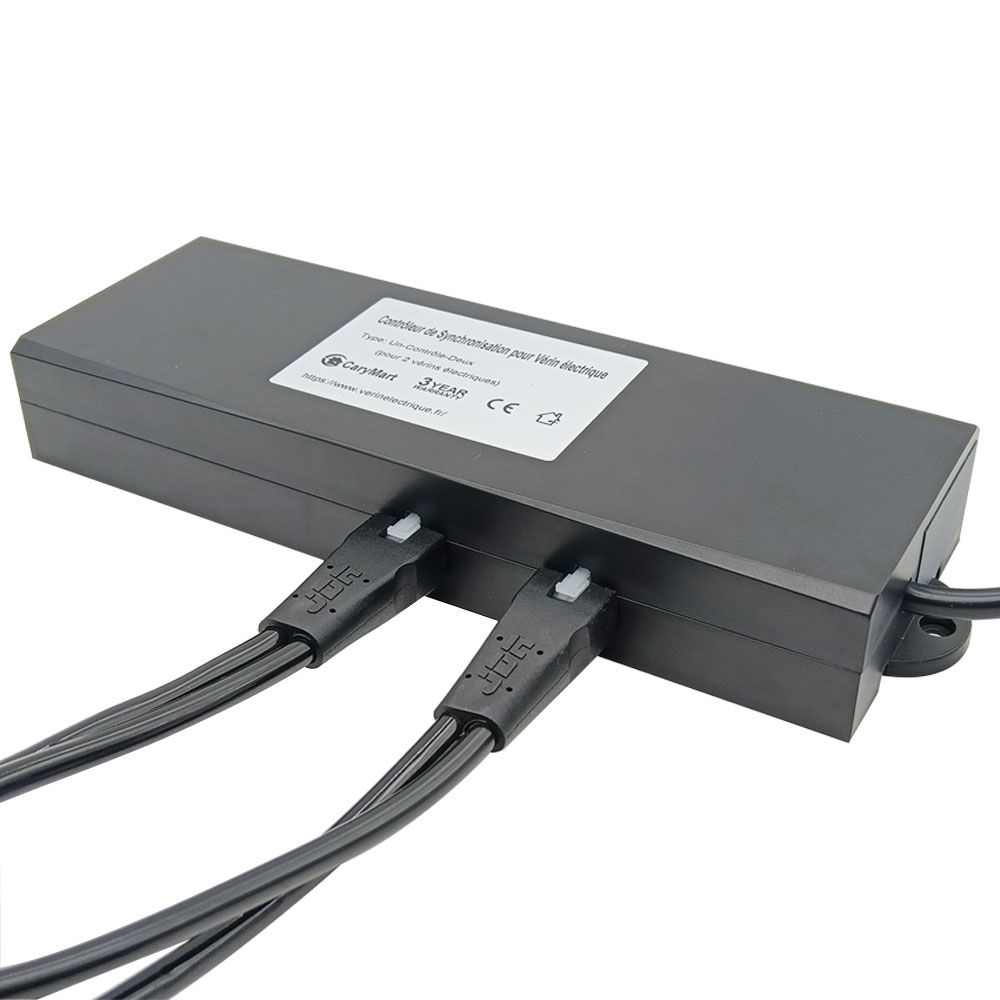

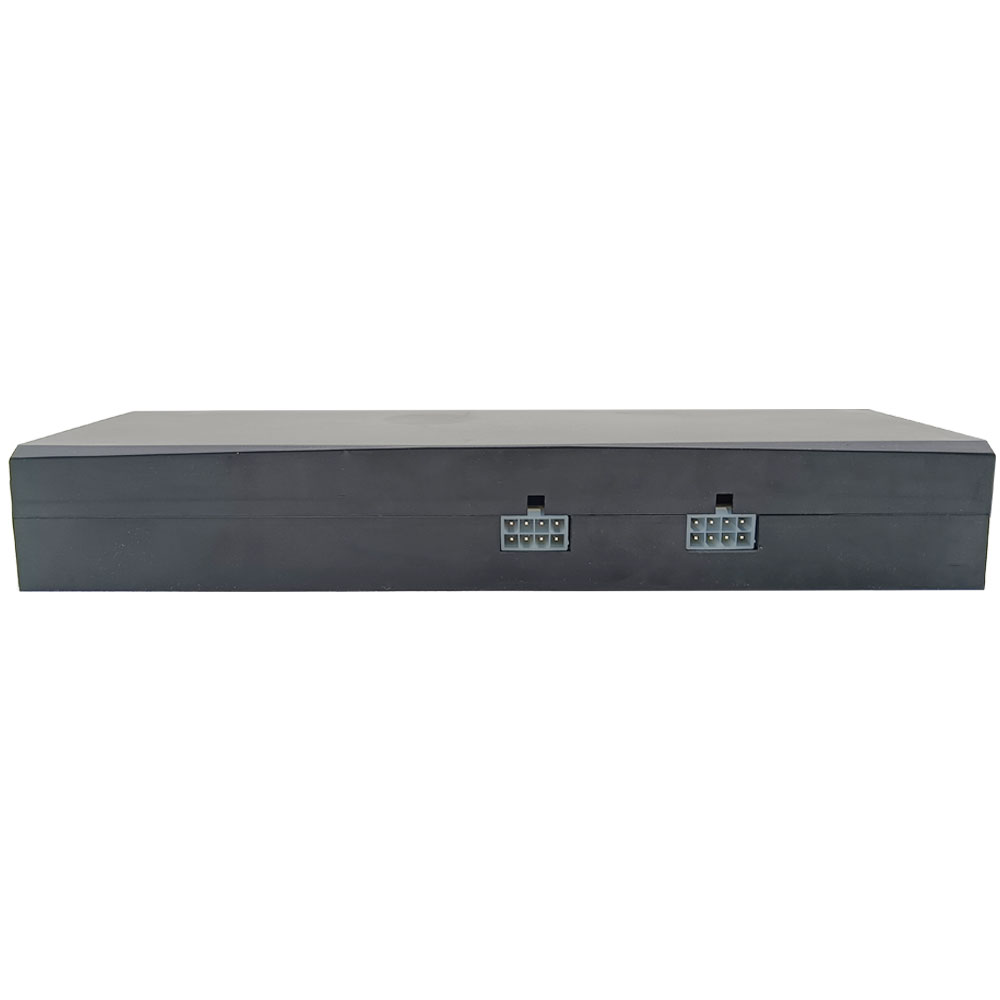

2) Stecken Sie zwei Linearantriebe in die Steuerung an.
3) Stecken Sie den Steuergriff in die Steuerung.
Betrieb in verschiedenen Steuermodi: ( Der
Synchronregler verfügt über zwei Steuermodi: Verriegelungsmodus und
Momentanmodus. Bitte wählen Sie bei der Bestellung den Steuermodus aus, den
Sie benötigen.)
1. Momentansteuerung Modus:
1.1 Bedienung über den Steuergriff:
1) Drücken und halten Sie die Taste ▲ des Steuergriffs, zwei Linearantriebe
fahren gleichzeitig nach außen; Lassen Sie die Taste los, zwei
Linearantriebe stoppen.
2) Drücken und halten Sie die Taste ▼ des Steuergriffs, zwei Linearantriebe
ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste los, zwei
Linearantriebe stoppen.
3) Sie können auch kurz die Taste RST drücken, zwei Linearantriebe fahren
gleichzeitig nach innen in ihre ursprüngliche Position zurück.
4) Die LED-Anzeige am Steuergriff zeigt die Hubposition in Echtzeit an. Wenn
beispielsweise die Zahl 030 bedeutet, dass die Linearantriebe die
Hubposition von 30 cm erreicht haben.

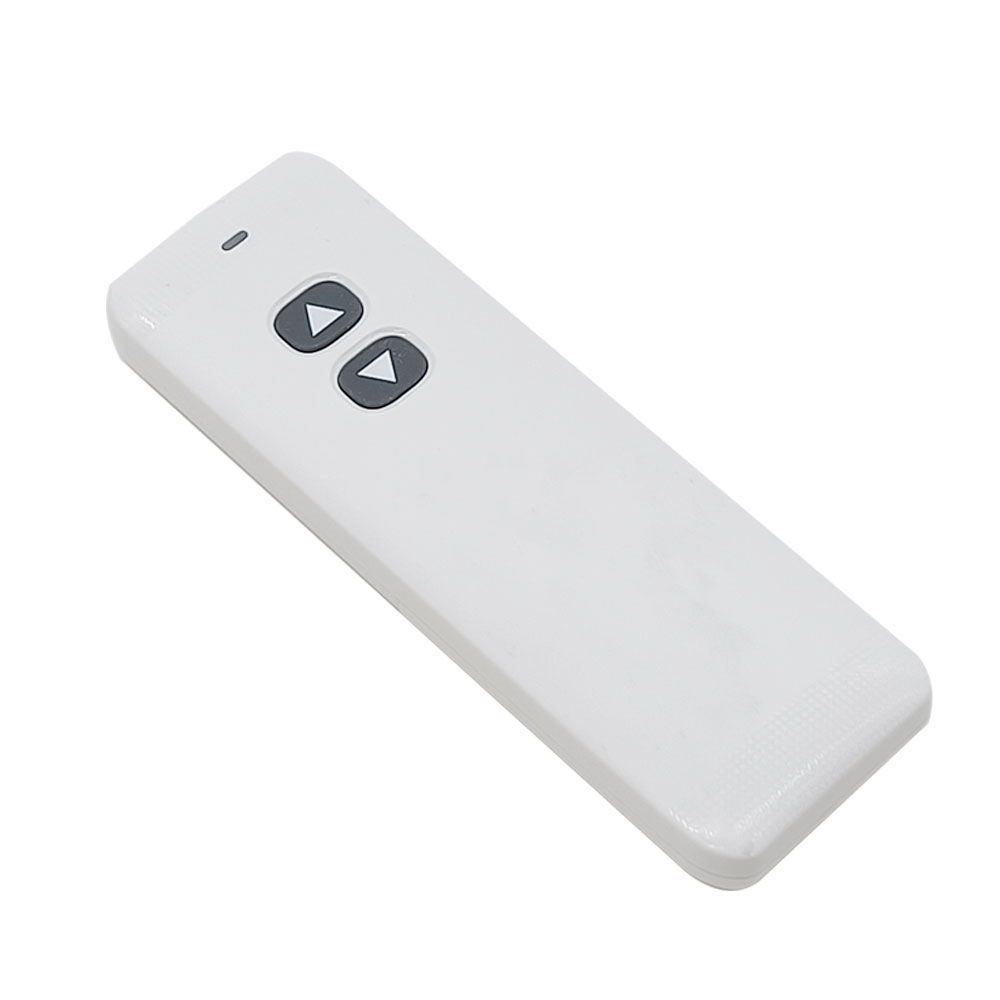

1.2 Bedienung über die Fernbedienung:
1) Drücken und halten Sie die Taste ▲ der Fernbedienung, zwei Linearantriebe
fahren gleichzeitig nach außen; Lassen Sie die Taste los, zwei
Linearantriebe stoppen.
2) Drücken und halten Sie die Taste ▼ der Fernbedienung, zwei Linearantriebe
ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste los, zwei
Linearantriebe stoppen.
2. Verriegelungssteuerung Modus:
2.1 Bedienung über den Steuergriff:
1) Drücken Sie die Taste ▲ des Steuergriffs, zwei Linearantriebe fahren
gleichzeitig nach außen, sie erreichen gleichzeitig den maximalen Hub und
stoppen automatisch. Während des Betriebs können Sie auch eine beliebige
Taste drücken, um zwei Linearantriebe gleichzeitig zu stoppen.
2) Drücken Sie die Taste ▼ des Steuergriffs, zwei Linearantriebe ziehen sich
gleichzeitig nach innen zurück, sie fahren gleichzeitig vollständig ein und
stoppen automatisch. Während des Betriebs können Sie auch eine beliebige
Taste drücken, um zwei Linearantriebe gleichzeitig zu stoppen.
3) Sie können auch kurz die Taste RST drücken, zwei Linearantriebe fahren
gleichzeitig nach innen in ihre ursprüngliche Position zurück.
4) Die LED-Anzeige am Steuergriff zeigt die Hubposition in Echtzeit an. Wenn
beispielsweise die Zahl 030 bedeutet, dass die Linearantriebe die
Hubposition von 30 cm erreicht haben.
2.2 Bedienung über die Fernbedienung:
1) Drücken Sie die Taste ▲ der Fernbedienung, zwei Linearantriebe fahren
gleichzeitig nach außen, sie erreichen gleichzeitig den maximalen Hub und
stoppen automatisch. Während des Betriebs können Sie auch eine beliebige
Taste drücken, um zwei Linearantriebe gleichzeitig zu stoppen.
2) Drücken Sie die Taste ▼ der Fernbedienung, zwei Linearantriebe ziehen
sich gleichzeitig nach innen zurück, sie fahren gleichzeitig vollständig ein
und stoppen automatisch. Während des Betriebs können Sie auch eine beliebige
Taste drücken, um zwei Linearantriebe gleichzeitig zu stoppen.
Reset-Funktion:
Wenn die LED-Anzeige am Steuergriff den Fehlercode "RST" oder "E05" anzeigt,
müssen Sie das System wie folgt zurücksetzen.
Reset-Betrieb: Drücken und halten Sie die Taste ▼ des Steuergriffs für 5-10
Sekunden lang gedrückt, bis alle Linearantriebe vollständig zurückgesetzt
sind und die LED-Anzeige am Steuergriff "000" anzeigt, Lassen Sie dann die
Taste ▼ los.
Beschreibung der Fehlercodes :
Der Steuergriff ist mit einem LED-Anzeigebildschirm ausgestattet.
Der LED-Bildschirm zeigt "RST“ an: Abnormaler Status, Rücksetzvorgang
erforderlich.
LED-Bildschirm zeigt "E01" an: Überlastung des Linearantriebs 1, prüfen Sie,
ob die Last zu groß ist.
Der LED-Bildschirm zeigt "E02" an: Überlastung des Linearantriebs 2, prüfen
Sie, ob die Last zu groß ist.
Der LED-Bildschirm zeigt "E05" an: Zwei Linearantriebe sind nicht
synchronisiert, und Sie müssen einen Reset-Vorgang durchführen.
Der LED-Bildschirm zeigt "E06" an: Unterspannung der Eingangsleistung,
prüfen Sie, ob die Versorgungsspannung oder -leistung mit dem Linearantrieb
übereinstimmt, ersetzen Sie sie durch eine geeignete Stromversorgung.
Der LED-Bildschirm zeigt "E11" an: HALL-Signal des Linearantriebs 1 anormal,
prüfen Sie, ob das Verbindungskabel schlechten Kontakt hat, ersetzen Sie den
Linearantrieb oder das Verbindungskabel.
Der LED-Bildschirm zeigt "E12" an: HALL-Signal des Linearantriebs 2 anormal,
prüfen Sie, ob das Verbindungskabel schlechten Kontakt hat, ersetzen Sie den
Linearantrieb oder das Verbindungskabel.

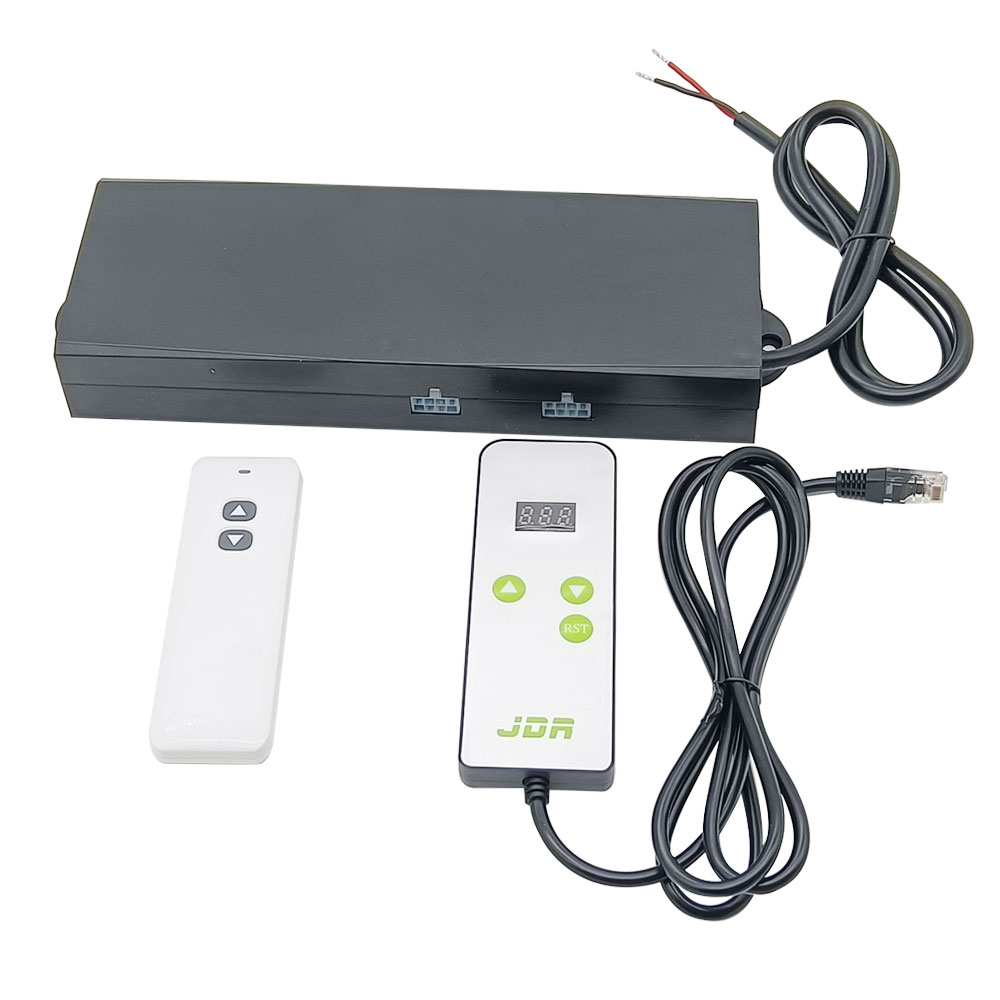

Lieferumfang:

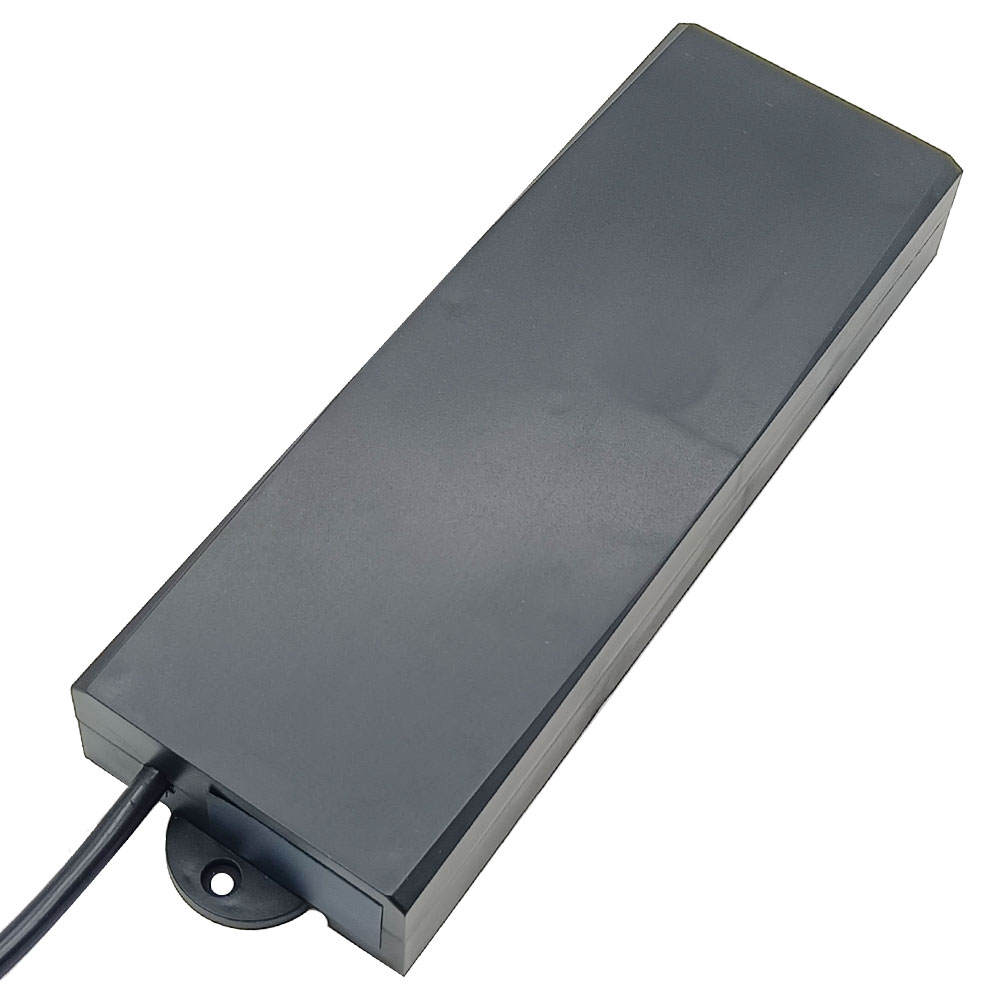

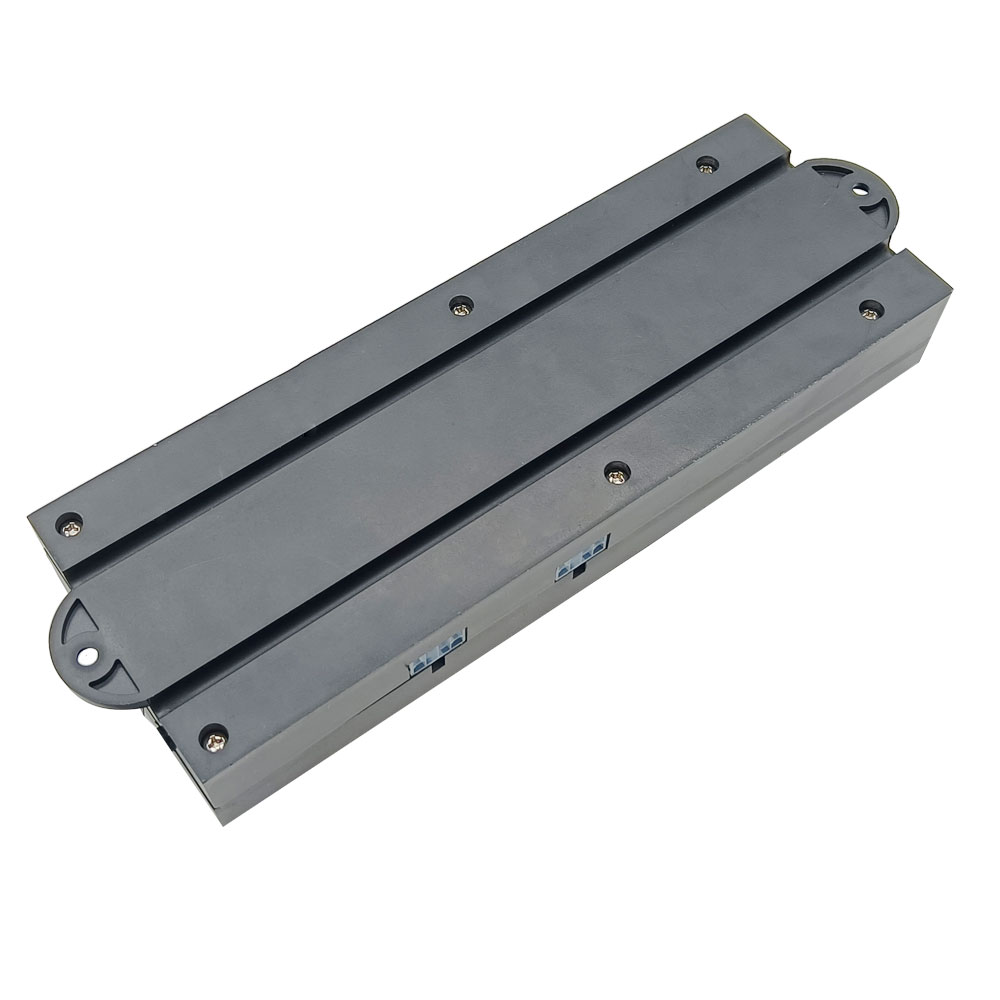

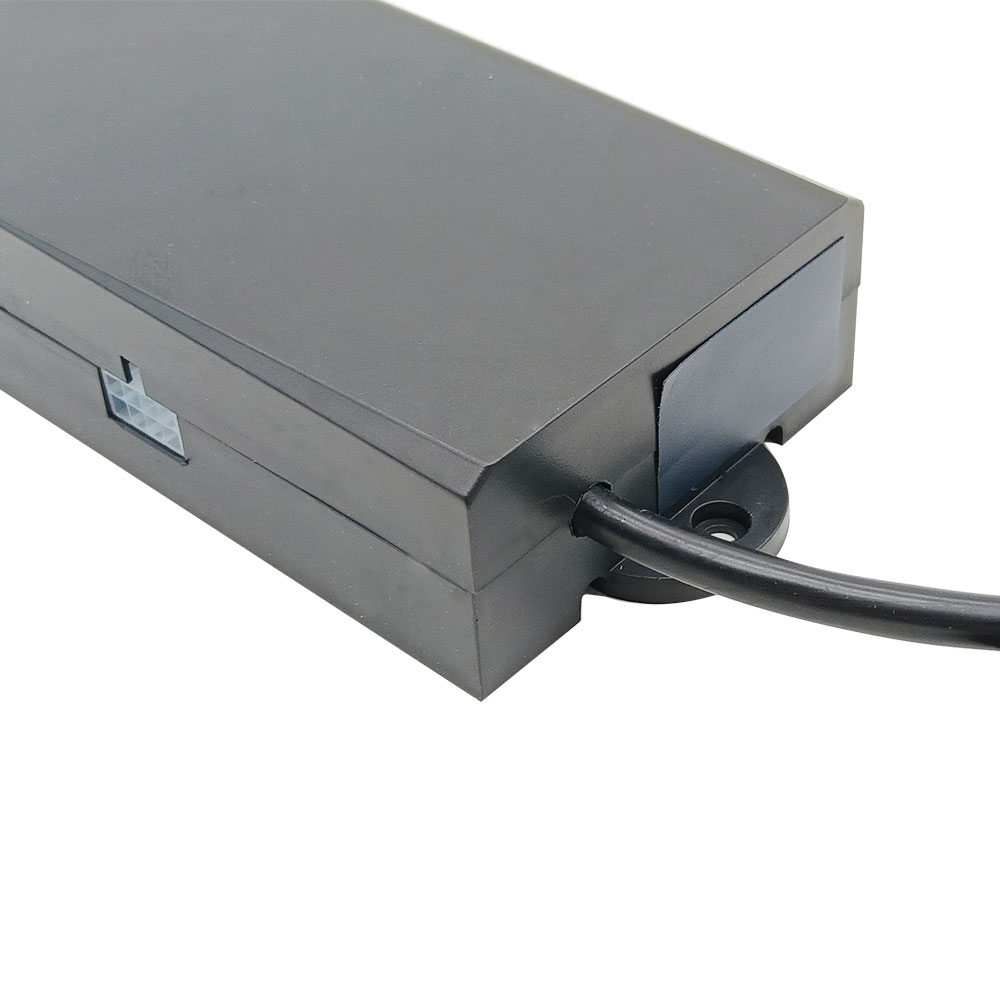

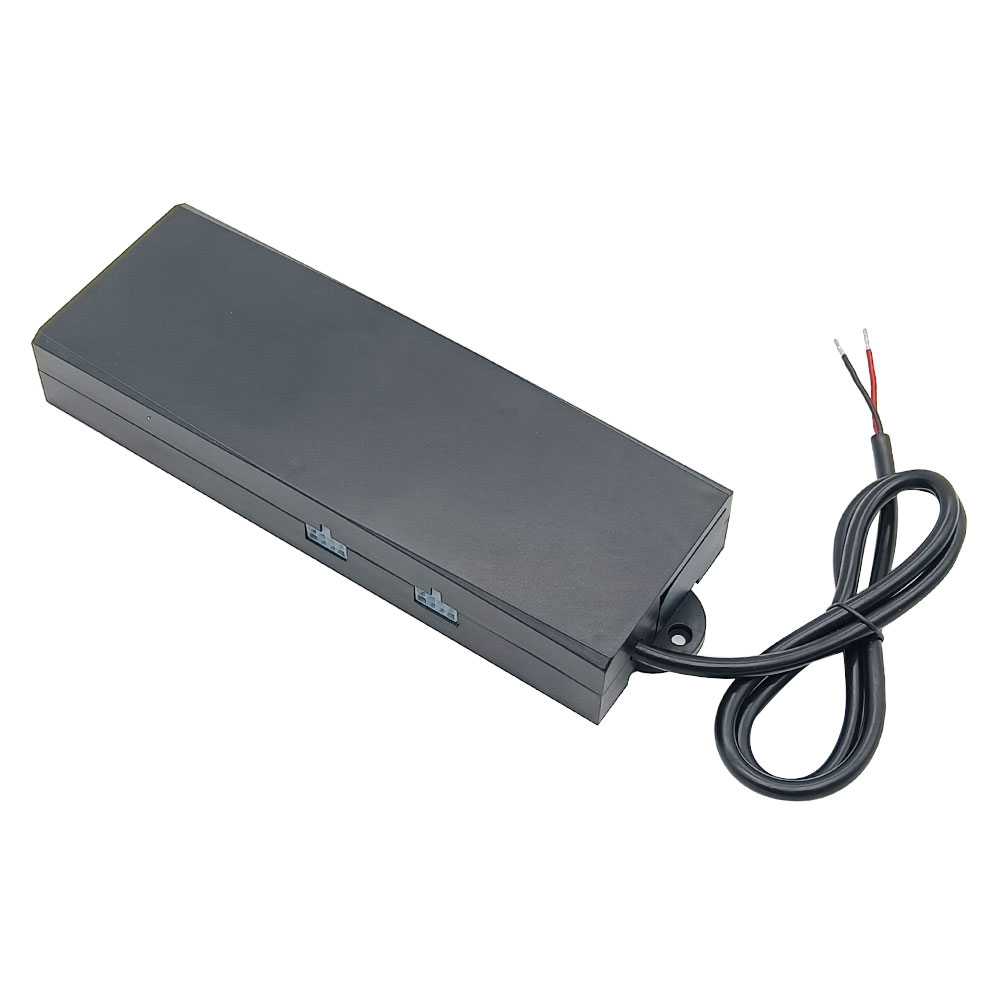

1 x Synchronisation Controller (Eine-Steuerung-Zwei, für 2 Linearantriebe
C5)
1 x Steuergriff

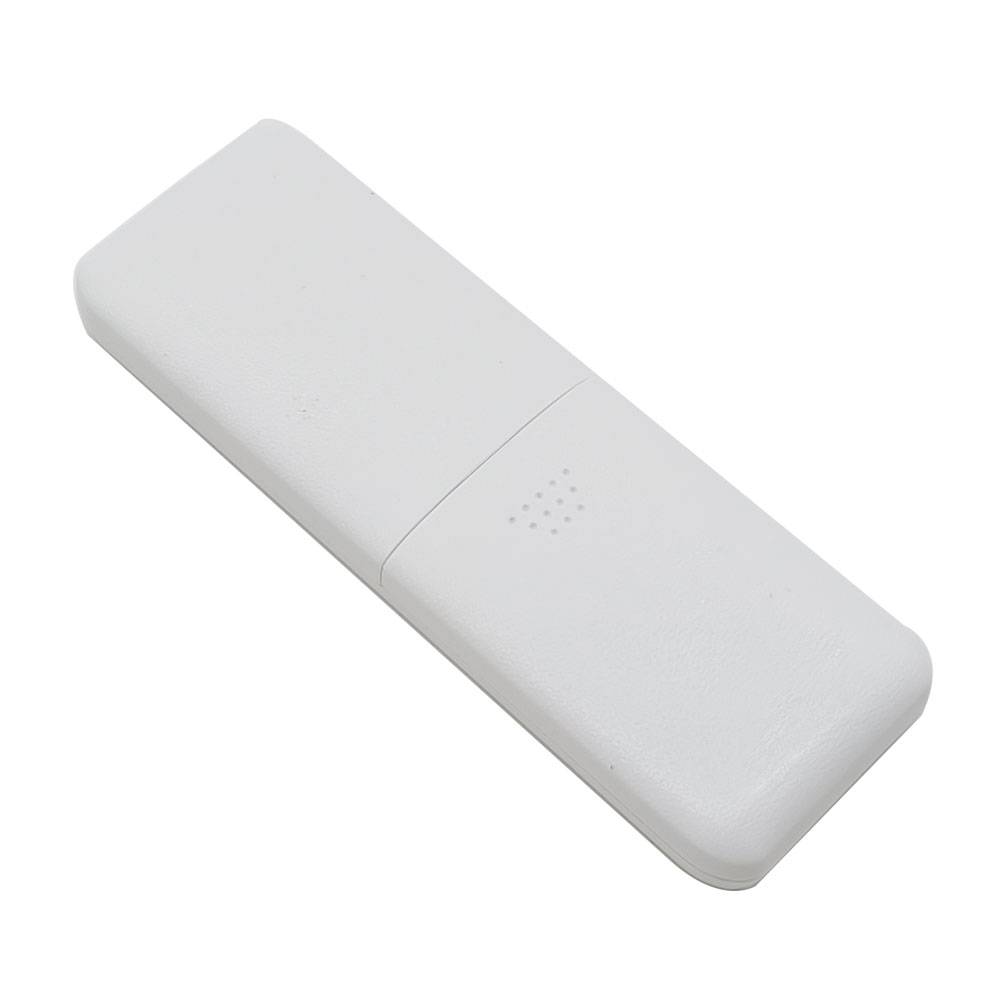

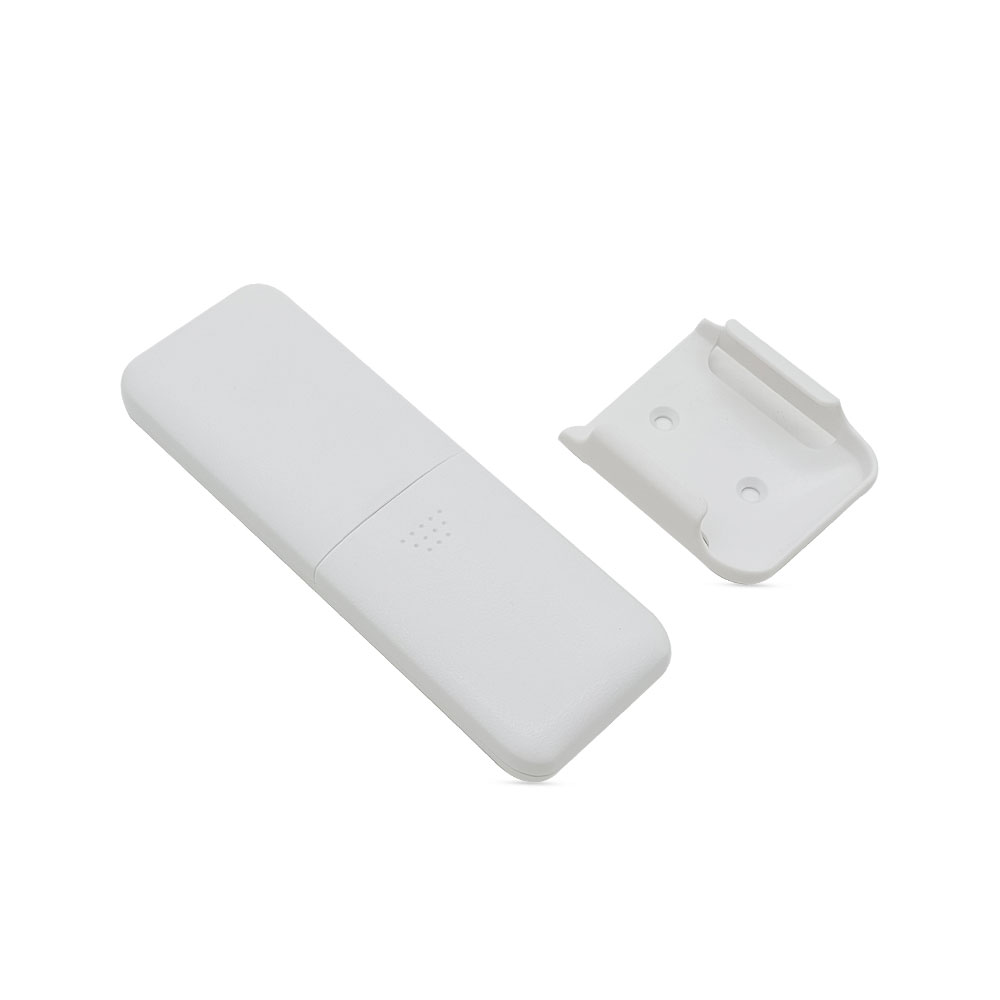

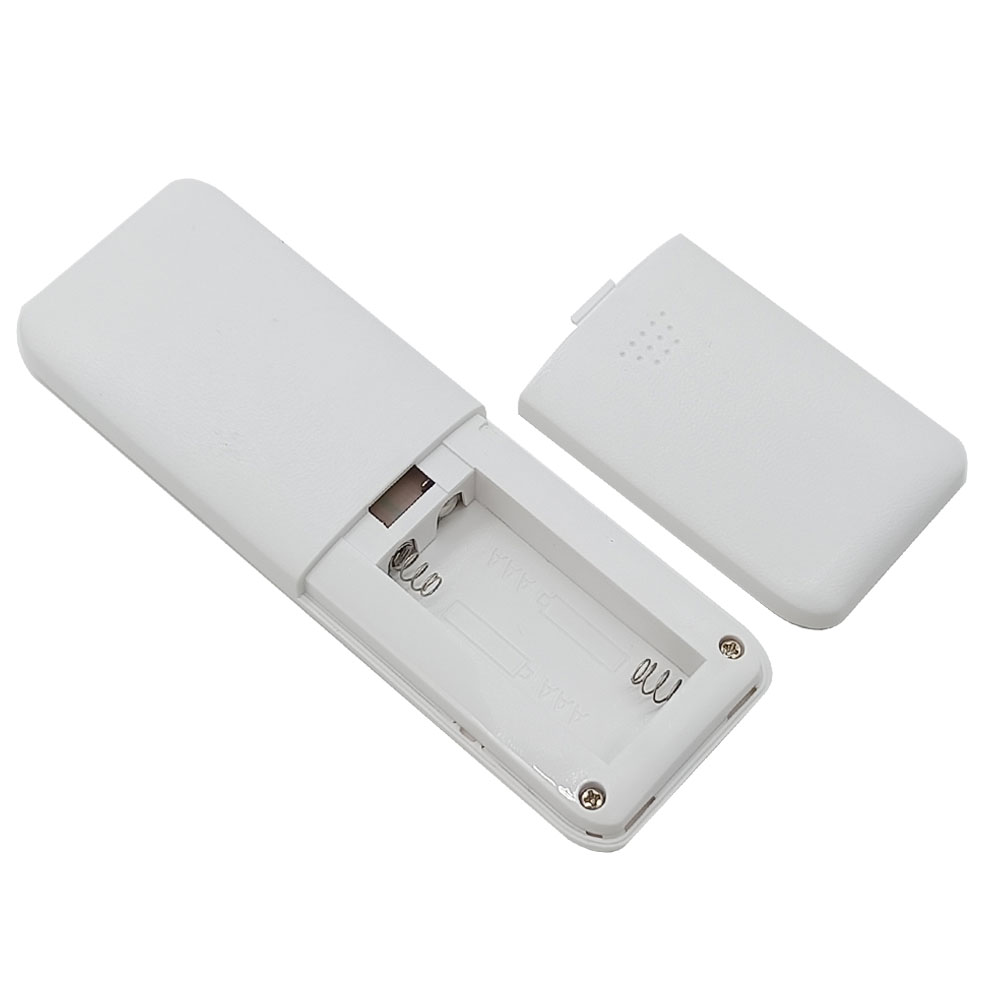

1 x Fernbedienung
1 x Bedienungsanleitung Beachten: Zwei Linearantriebe C5 Sind nicht enthalten, bitte separat bestellen. Der Synchronregler verfügt über zwei Steuermodi. Bitte wählen Sie bei der Bestellung den Steuermodus aus, den Sie benötigen.
