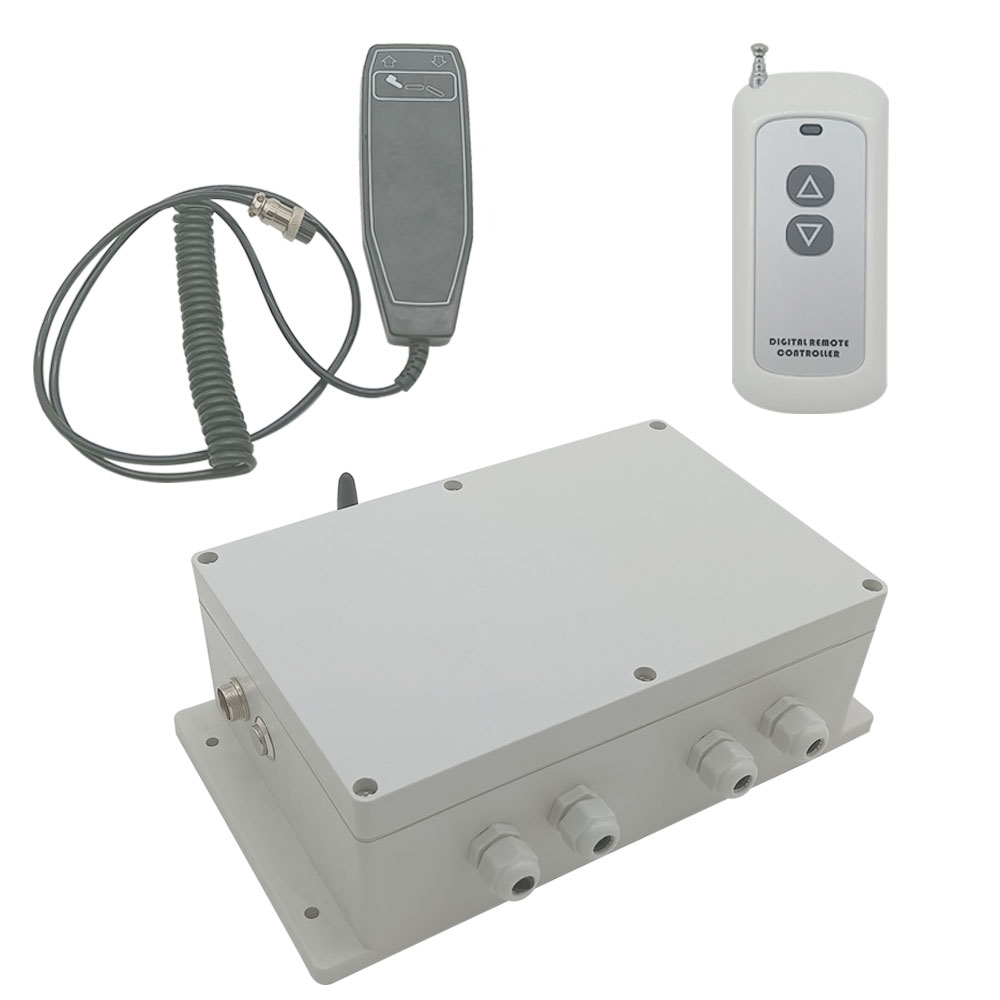

Lieferumfang:

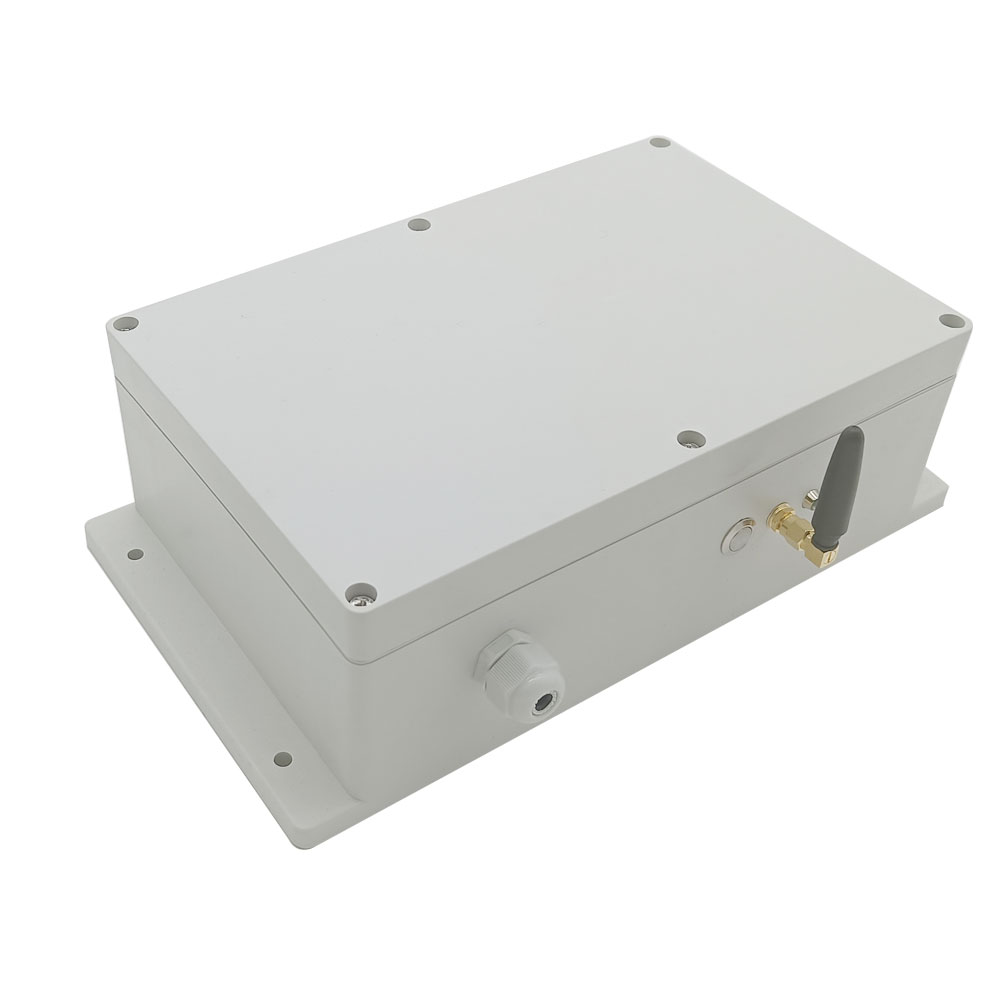

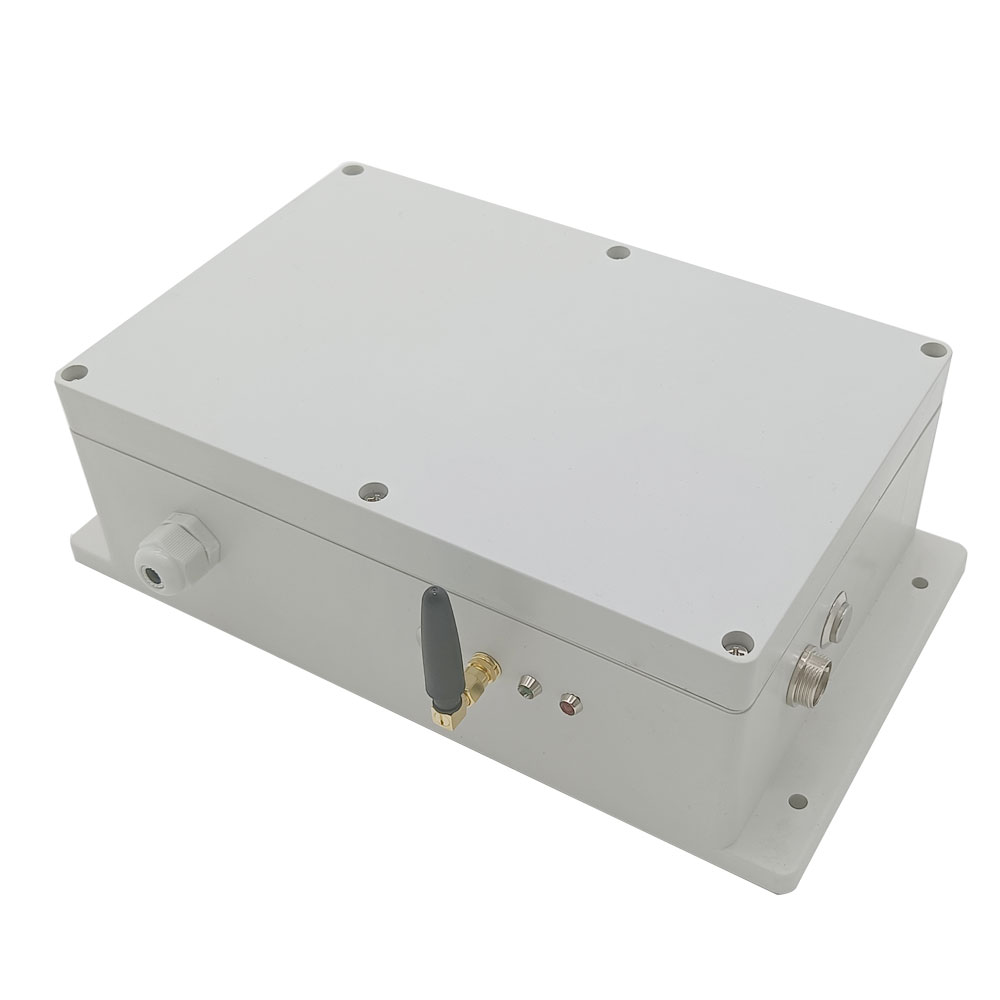

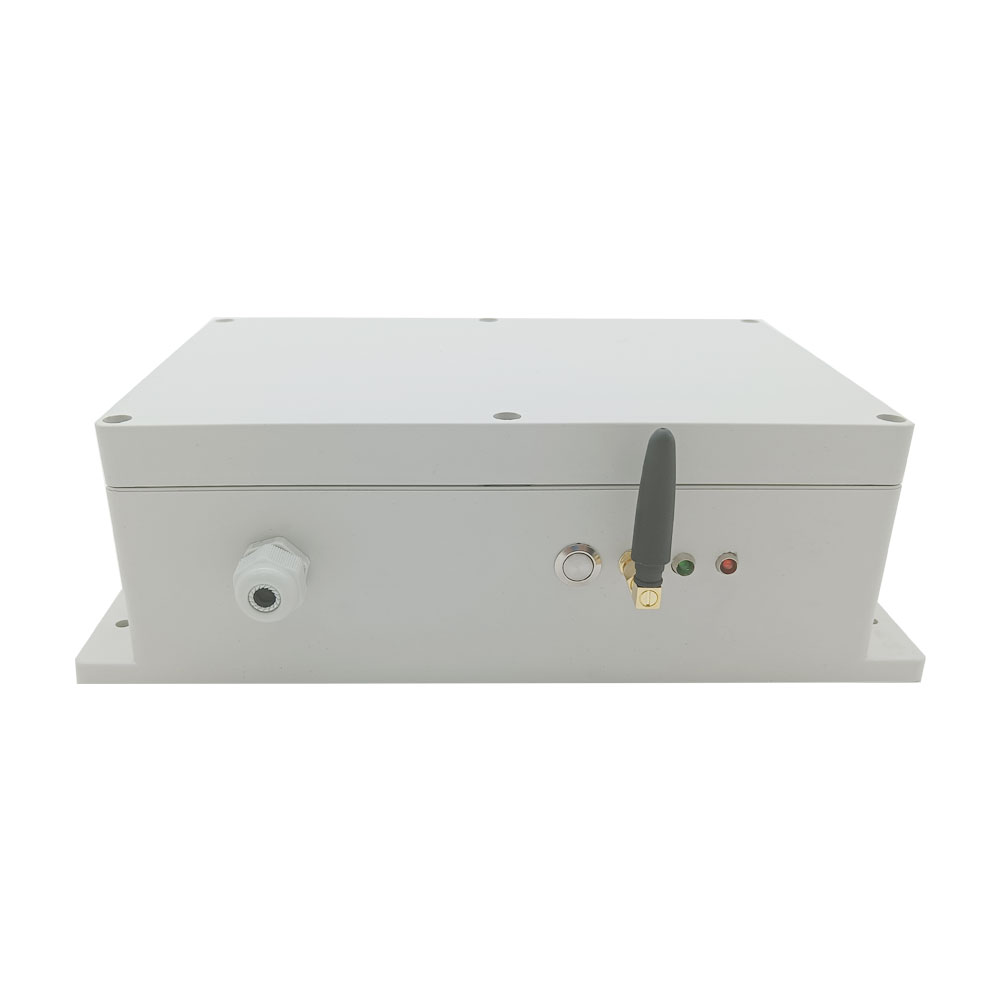

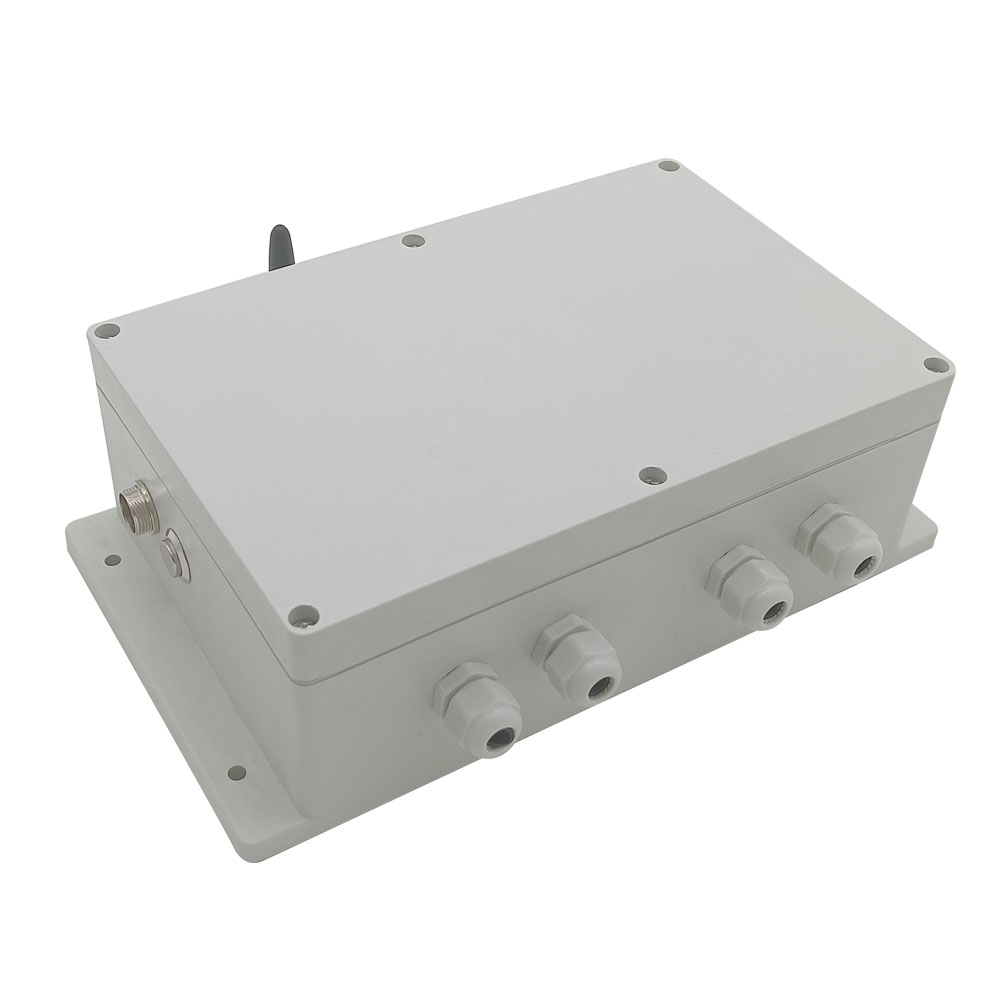

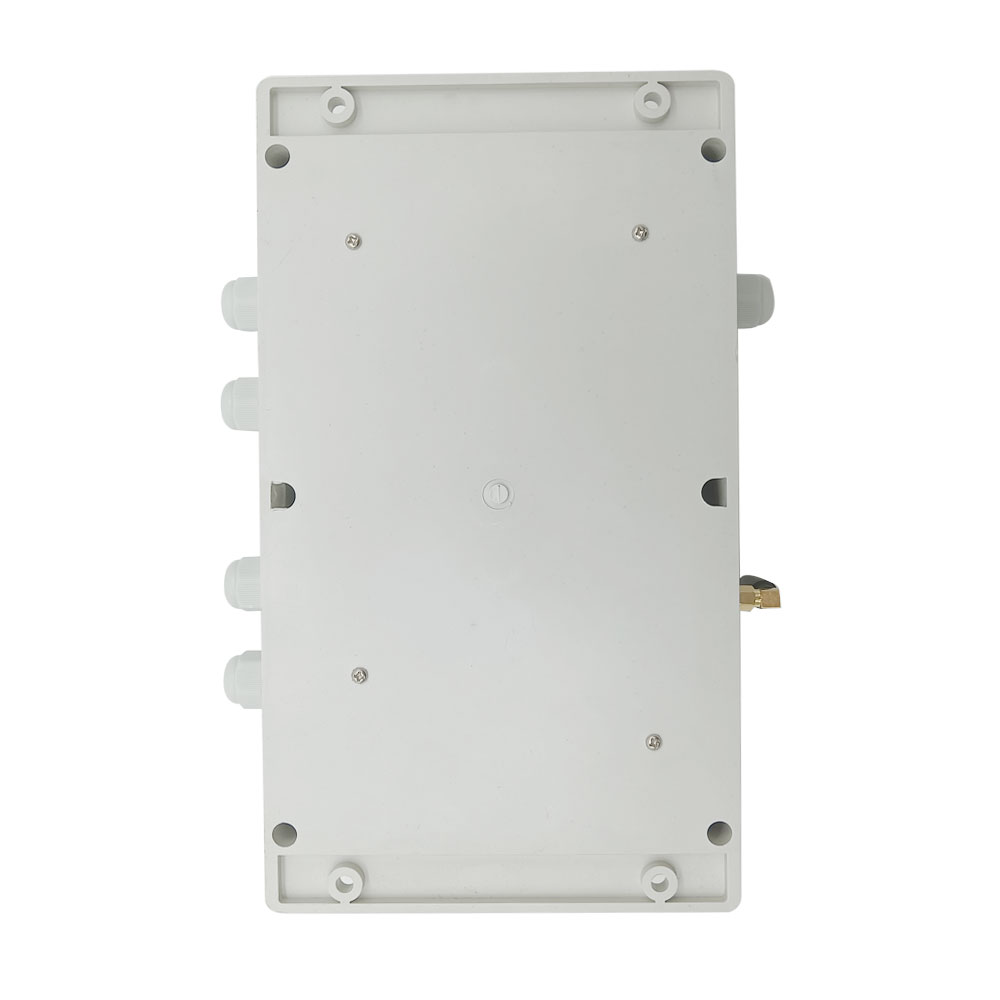

1 x Synchronisation Controller (Eine-Steuerung-Vier, für 4 Linearantriebe C
mit Hall Effekt Sensors)

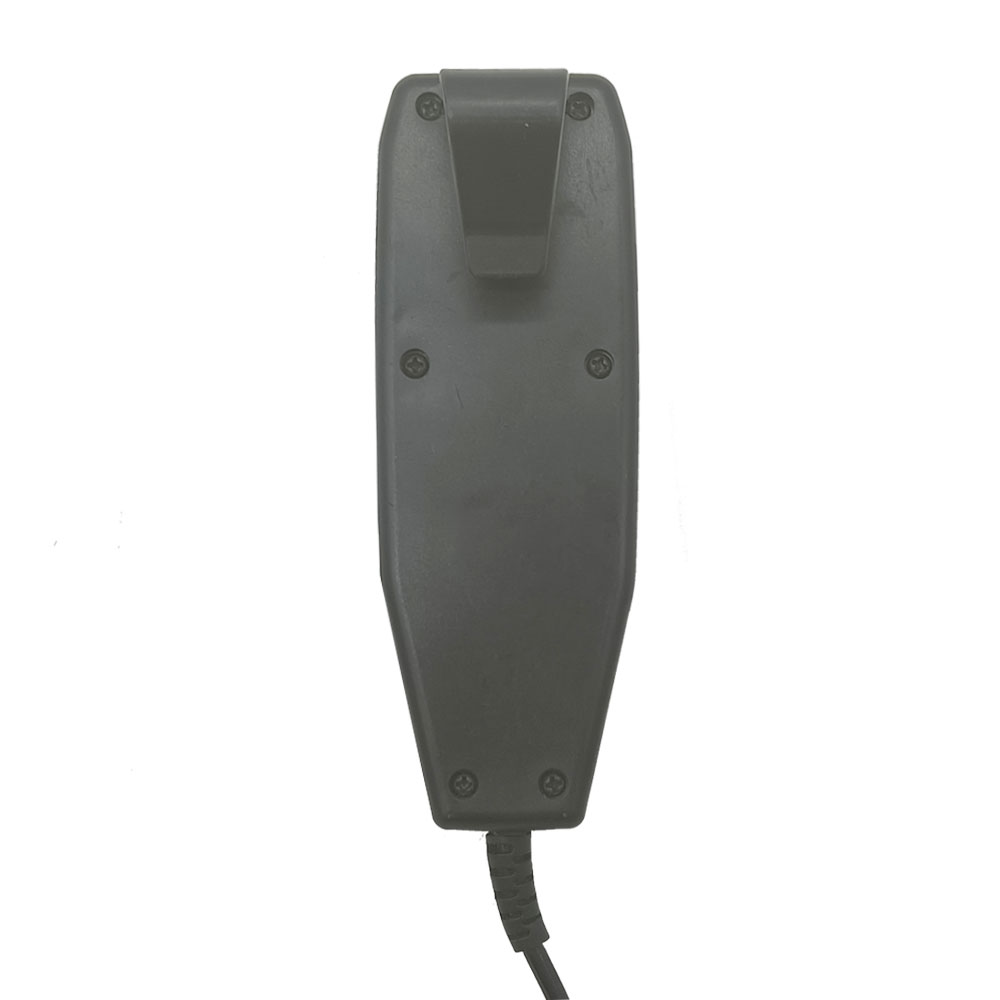

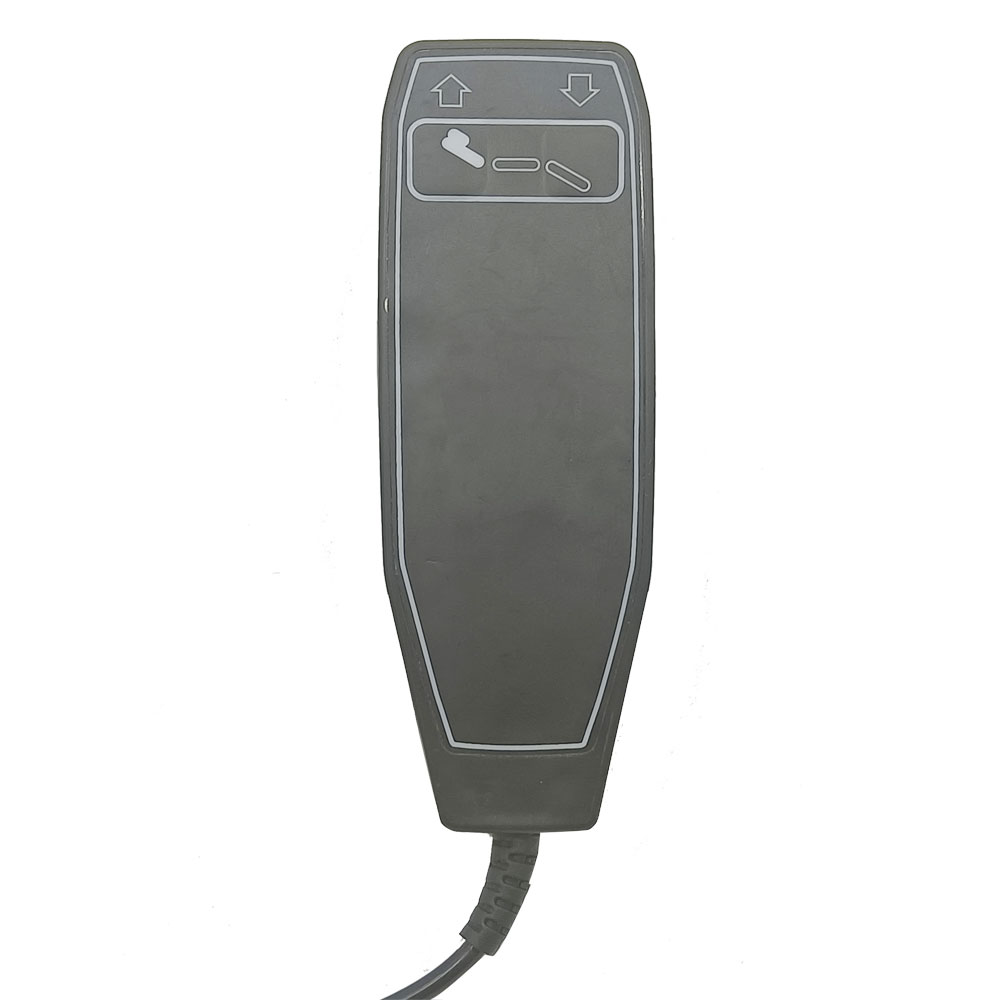

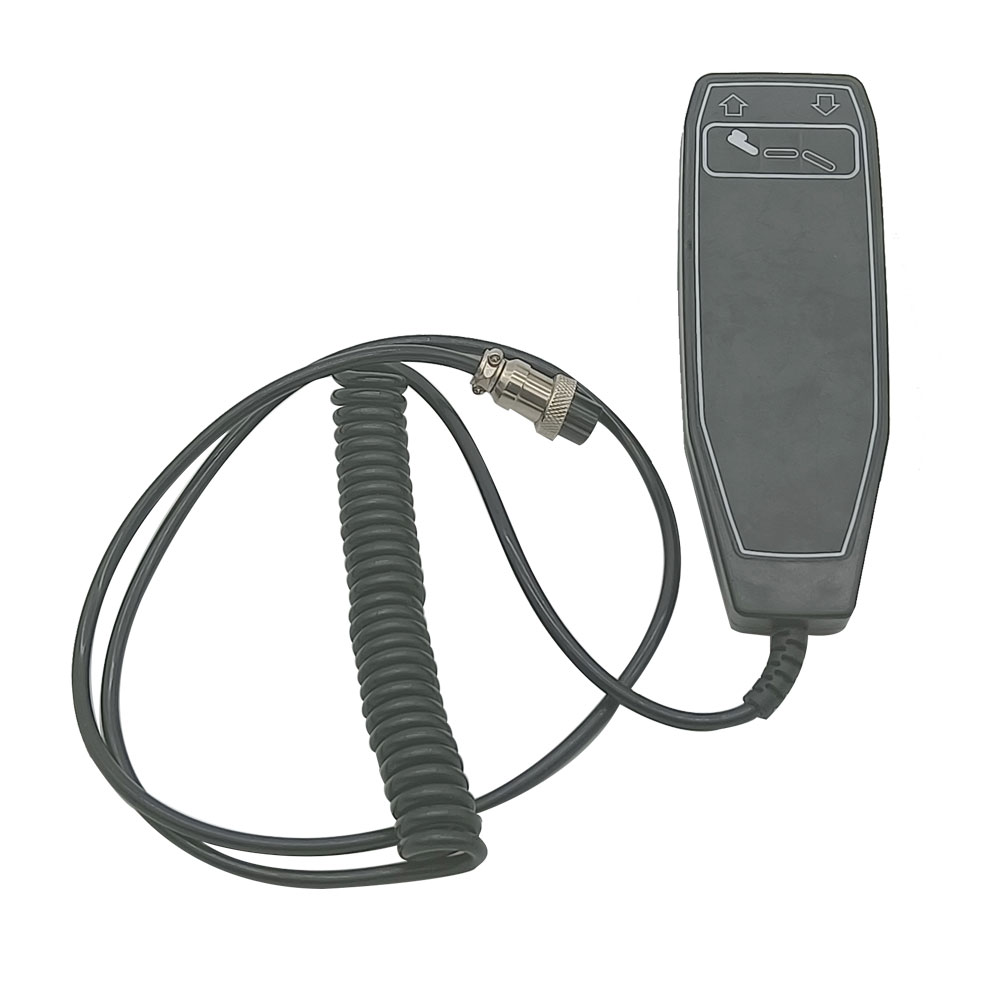

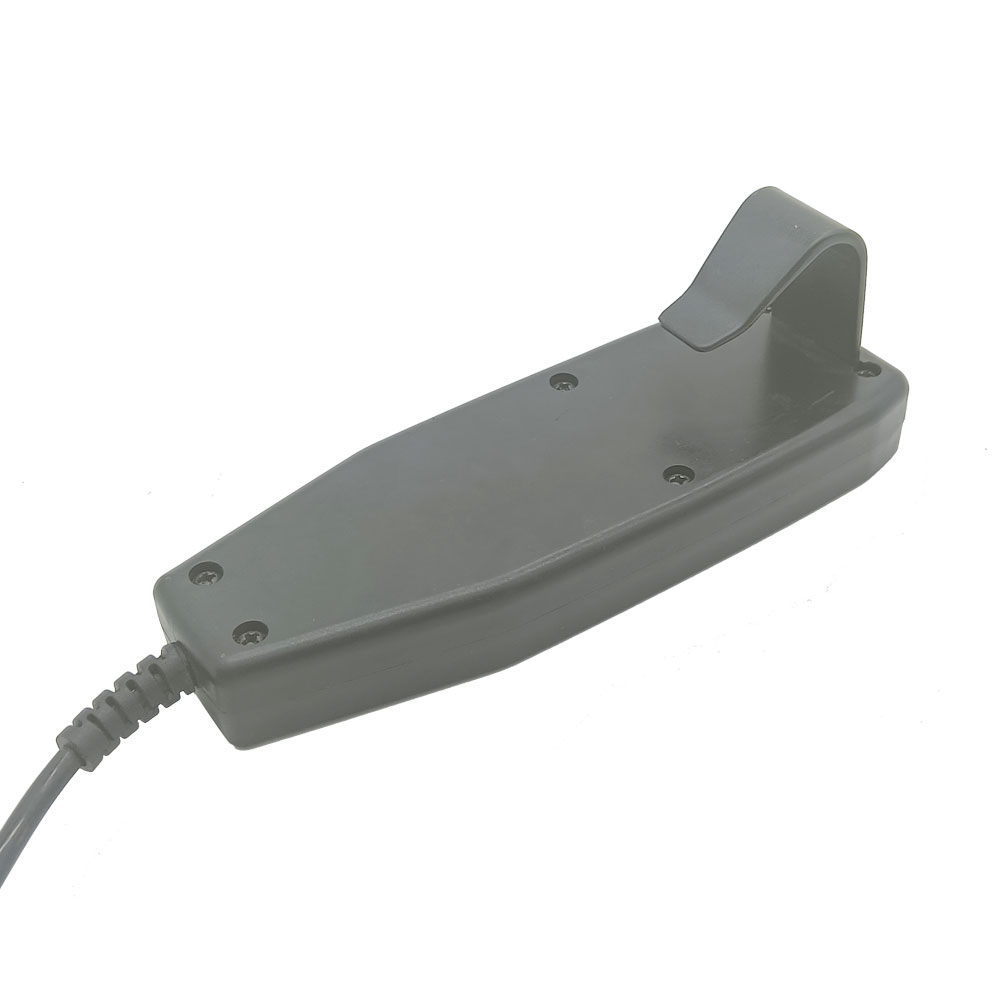

1 x Steuergriff

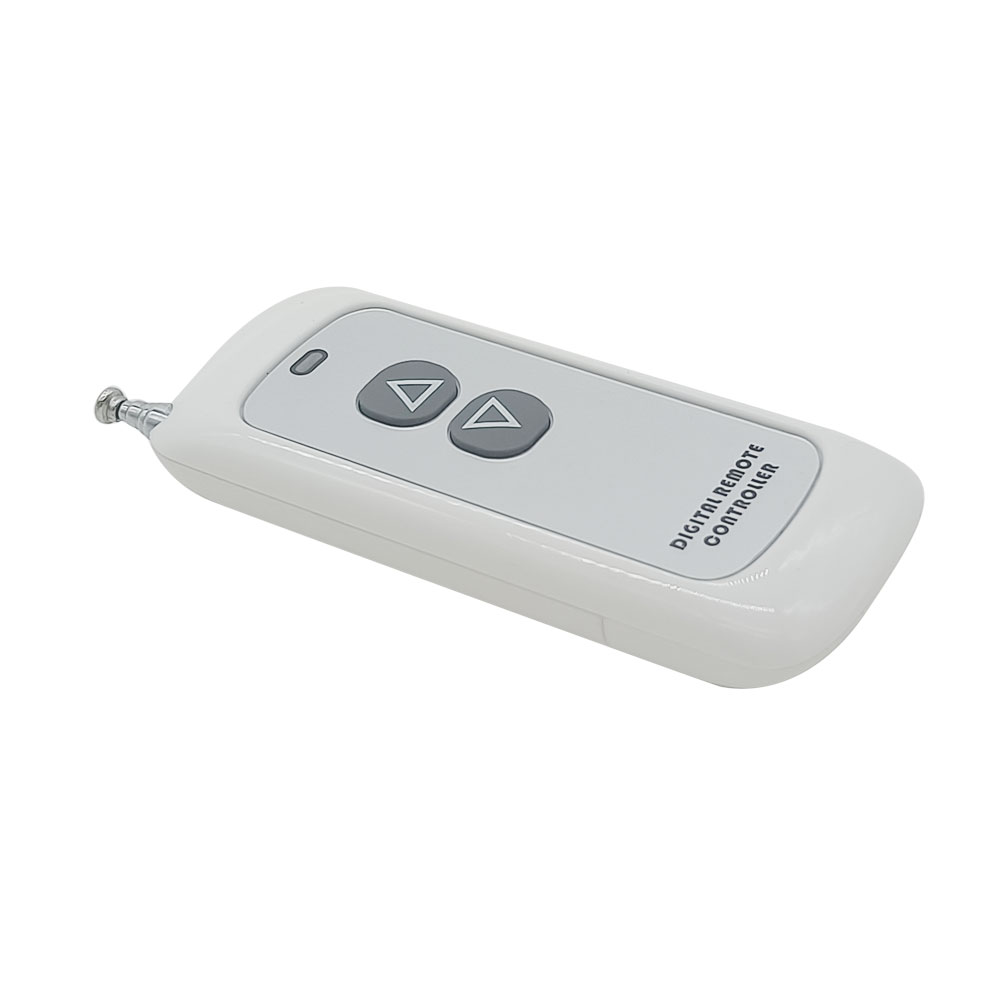

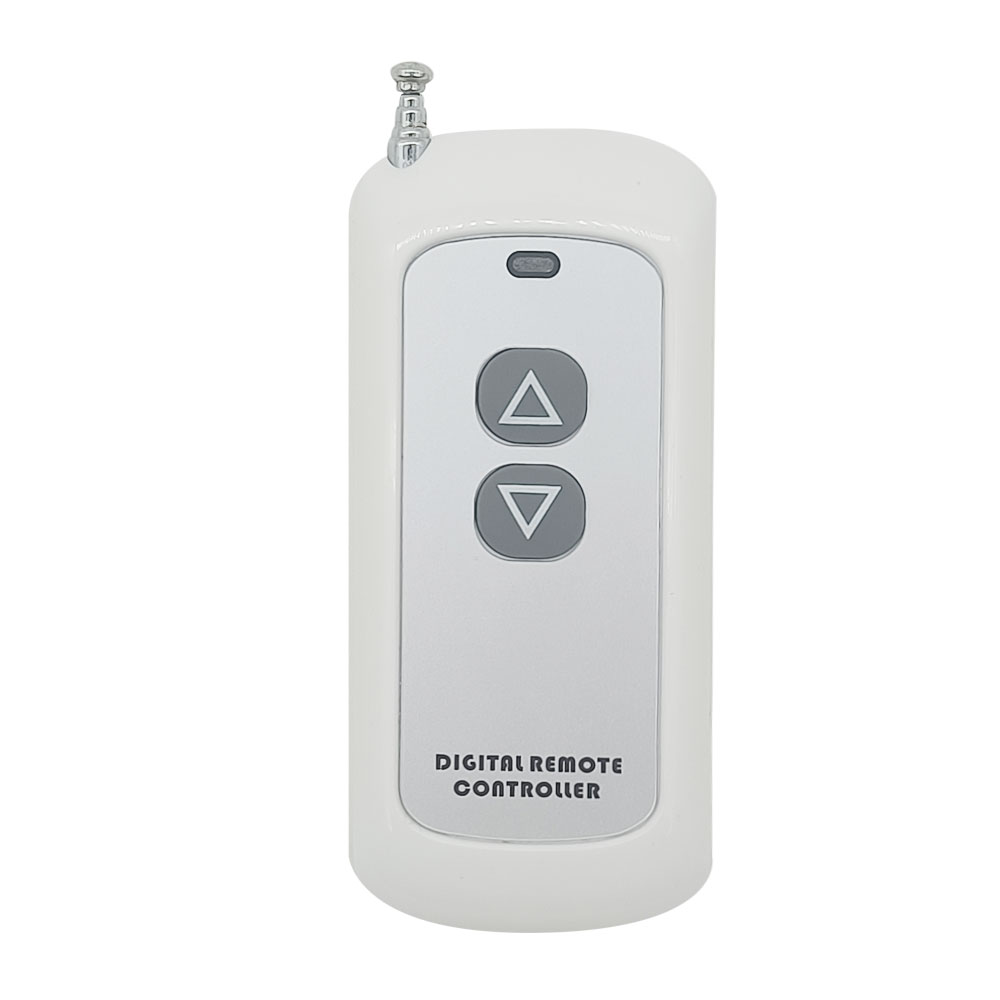

1 x Fernbedienung (CP-2L)
1 x Bedienungsanleitung Beachten: Vier Linearantriebe C Sind nicht enthalten, bitte separat bestellen. Der Synchronregler verfügt über zwei Steuermodi:
Verriegelungsmodus und Momentanmodus. Bitte wählen Sie bei der Bestellung
den Steuermodus aus, den Sie benötigen.
Einführung:
Wenn Sie mehrere elektrische Linearantriebe zum Anheben und Absenken eines
Gerätes verwenden möchten, zum Beispiel zwei oder vier Linearantriebe. Da
der Hochgeschwindigkeits Gleichstrommotoren in Linearantriebe nicht mit
genau der gleichen Geschwindigkeit laufen können, ist auch die
Bewegungsgeschwindigkeit des Linearantriebe unterschiedlich. Wenn mehrere
Linearantriebe gleichzeitig arbeiten, können ihre tatsächlichen
Geschwindigkeiten nicht genau gleich sein. In diesem Fall können wir einen
Synchronisation Controller verwenden um mehrere Linearantriebe so zu
betreiben, dass sie synchron ansteigen oder abfallen. Sie arbeiten völlig
synchron ohne Unterschied.
Arbeitsprinzip:
Wenn Sie eine Synchronisation Controller verwenden möchten, um 2 oder 4
Linearantriebe vollständig synchron zu betreiben, müssen Sie jedem
Linearantriebe eingebaute Hall Effekt Sensoren hinzufügen. Und wenn Sie
einen Hall Effekt Sensor zusammen mit einem Linearantriebe gekauft haben,
installieren wir für Sie den Hall Effekt Sensor im Linearantriebe.
Wenn 2 oder 4 Linearantriebe zusammen laufen, sendet der Hallsensor
Hallsignale an die Synchronisation Controller, und die Steuerung passt die
Laufgeschwindigkeit jedes Linearantriebs an, sodass alle Linearantriebe mit
genau der gleichen Geschwindigkeit laufen.
Merkmal:
Es kann vier
elektrische Linearantriebe C
so betreiben, dass sie vollständig
synchron laufen.
Kabelgebundene Steuerung über einen Steuergriff.
Drahtlose Steuerung über eine Fernbedienung.
Zwei Funktionstasten: Auf und Ab.
Mit Reset Taste.
Parameter:
Arbeitsspannung: 10~30V DC, geeignet für 12V oder 24V Linearantrieb
Arbeitsfrequenz: 433.92 MHz
Arbeitsabstand: 100m (theoretisch)
Nennstrom: 30A
Zwei wählbare Steuermodi: Verriegelungsmodus oder Momentanmodus. Bitte
wählen Sie bei der Bestellung den Steuermodus aus, den Sie benötigen.
Betriebstemperatur: -20°C bis +70°C
Maße des Gehäuse: 270 x 190 x 85 mm

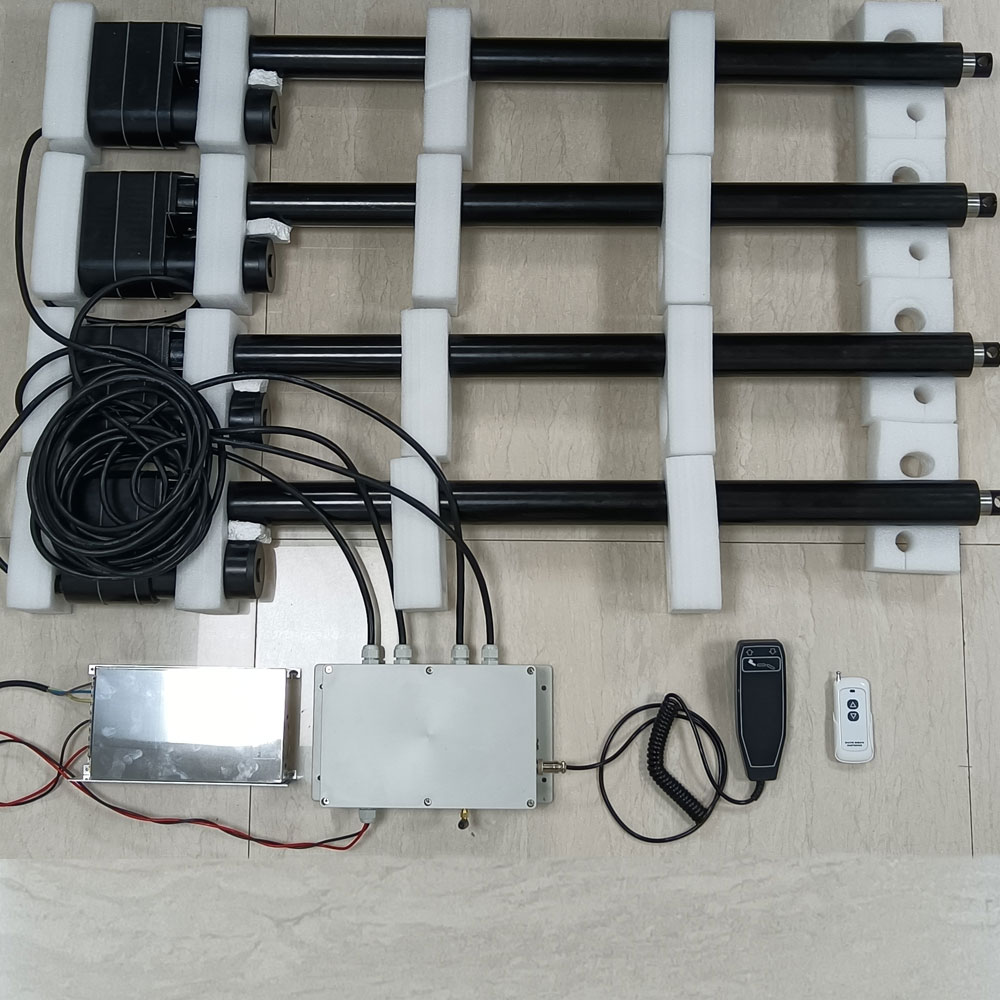

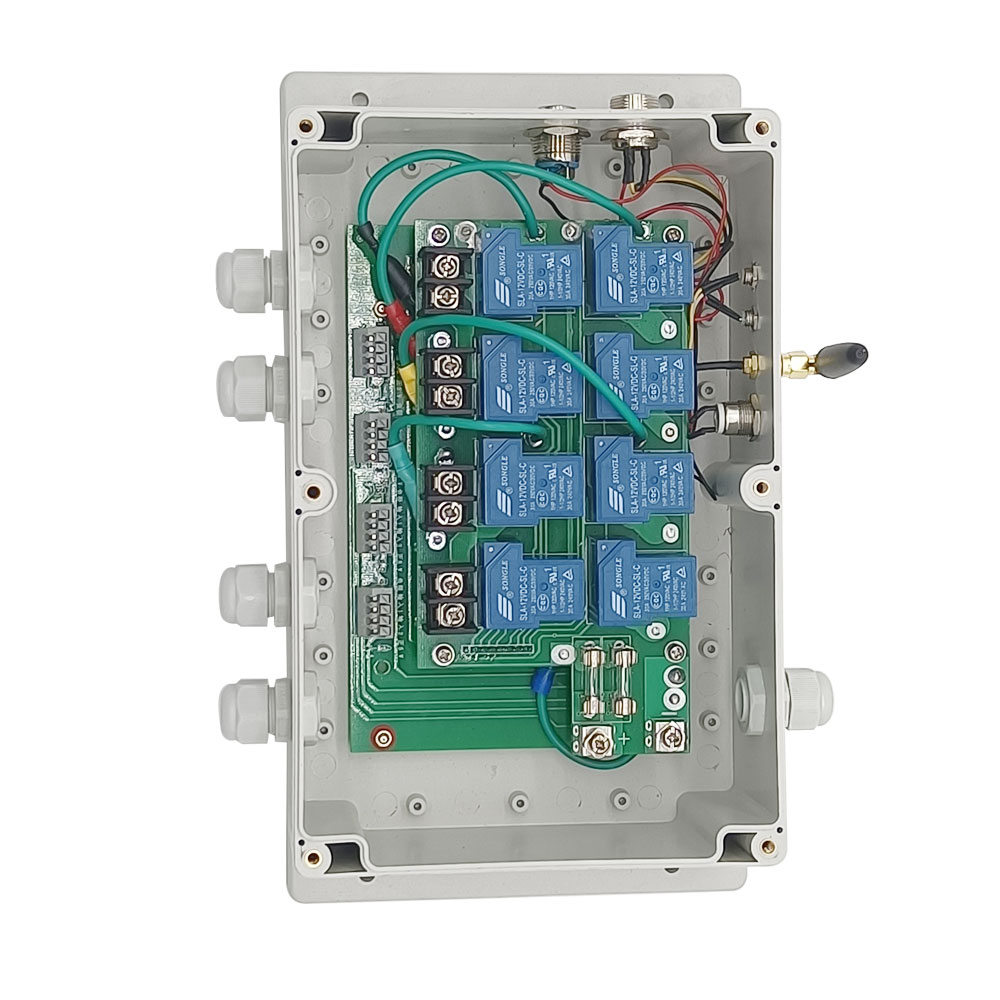

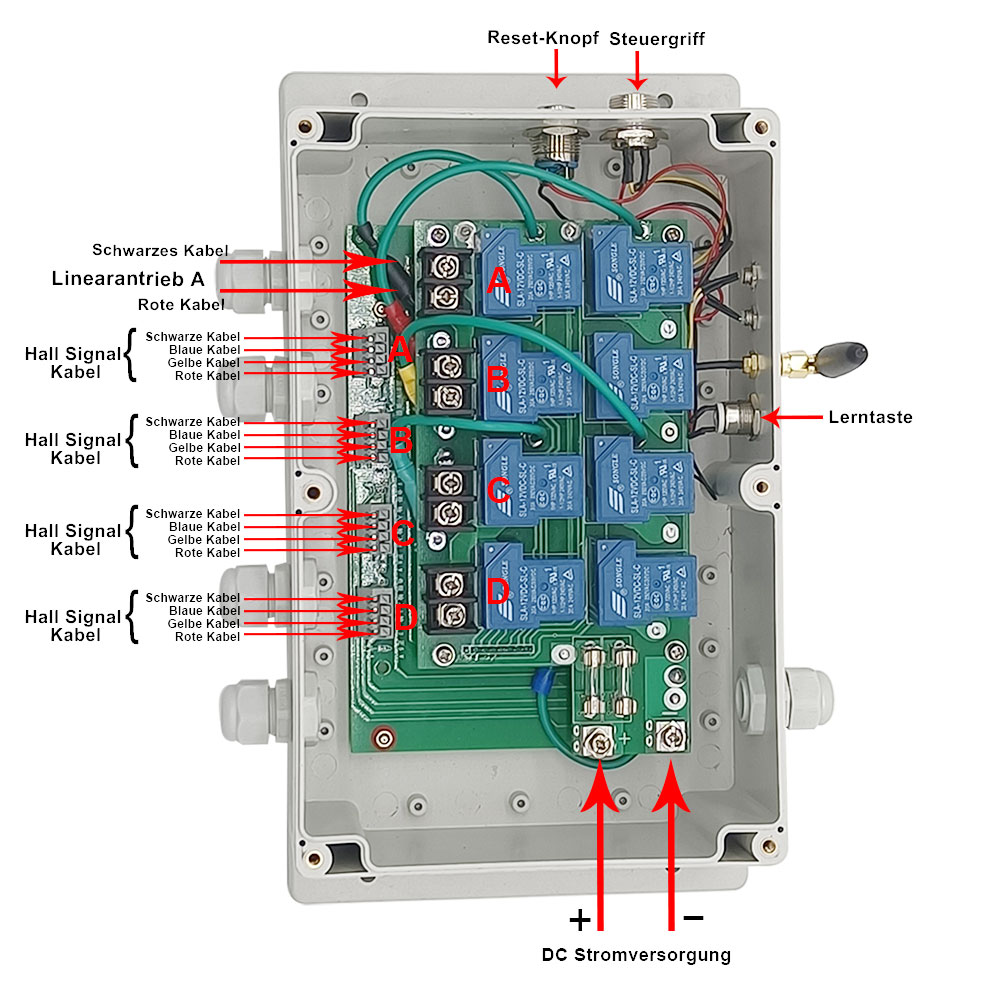

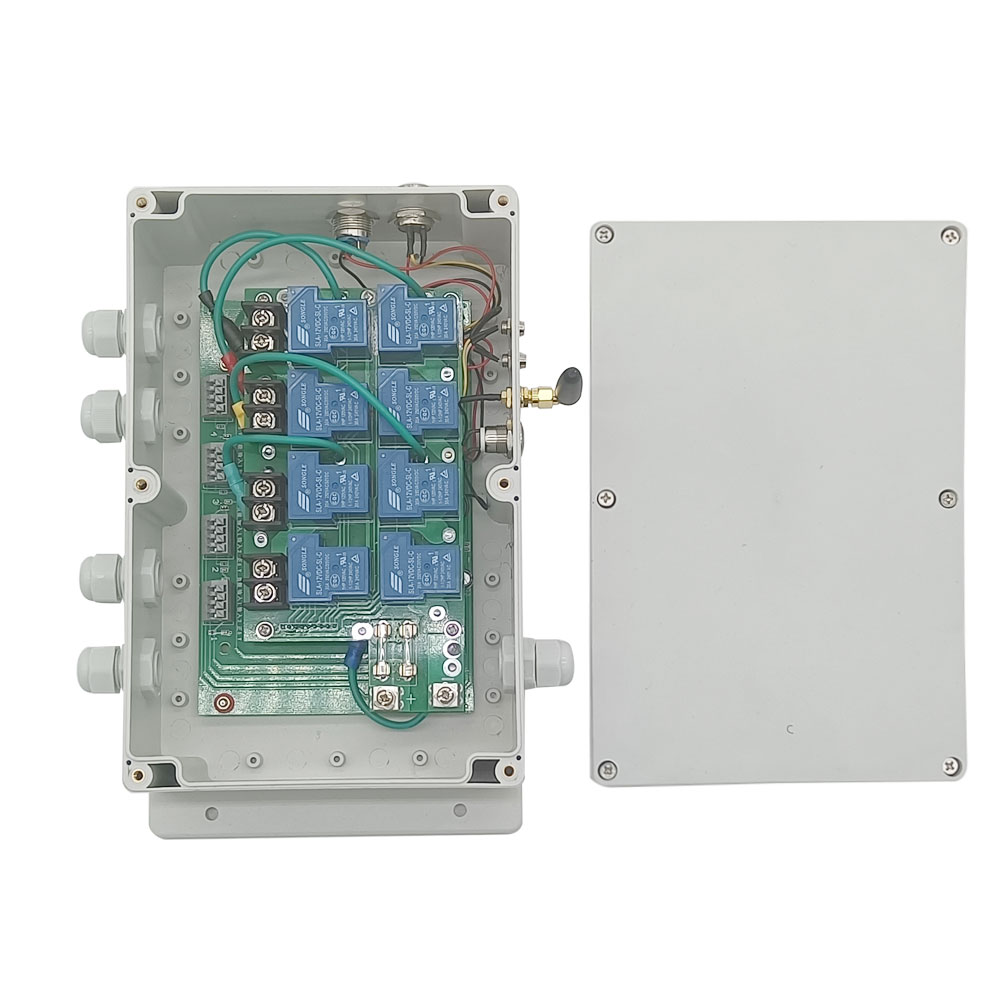

Verdrahtung:
1) Verbinden sie den Pluspol der DC Stromversorgung an Klemme <+> des
Controllers, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme
<−> des Controllers.
2) Schließen Sie das rote Netzkabel und das schwarze Netzkabel von vier
Linearantrieben an die Klemmen der Linearantriebe der Steuerung an.

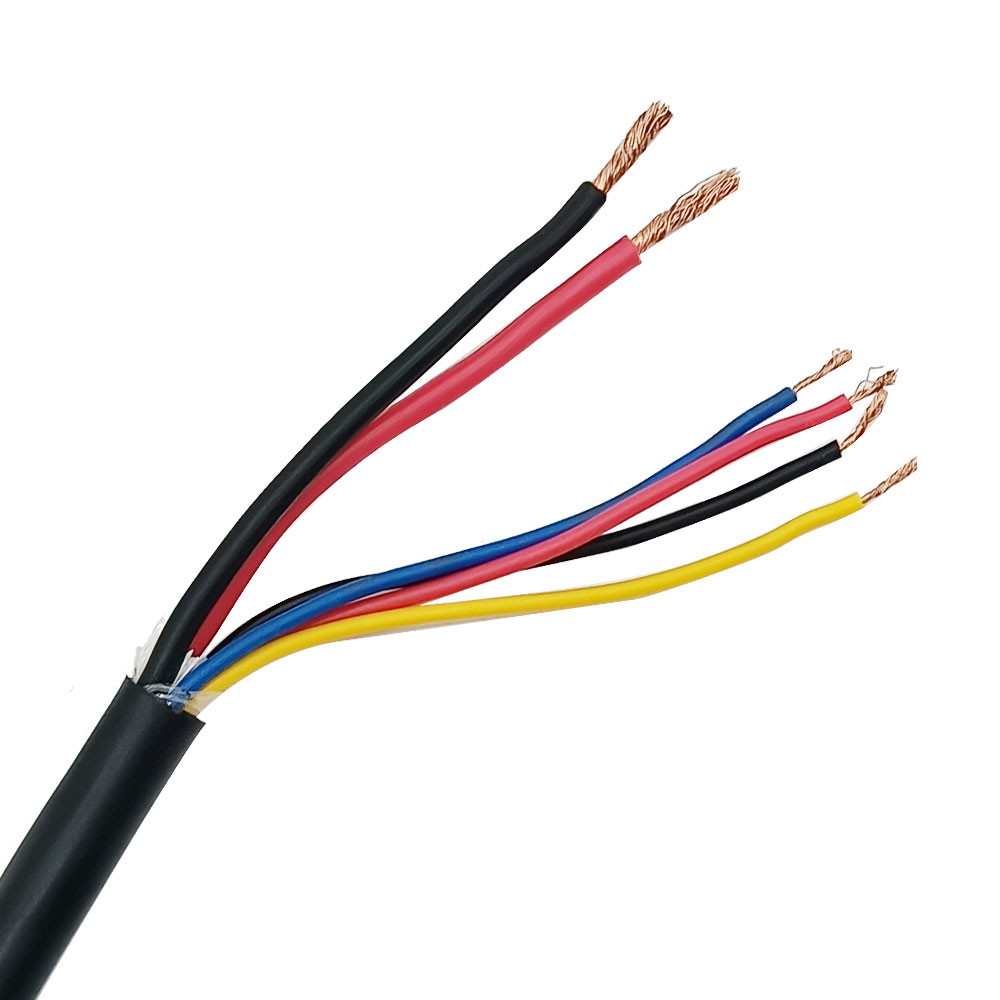

3) Schließen Sie vier Hallsignalkabel von vier Linearantrieben an die
Klemmen des Hallsignals der Steuerung an.

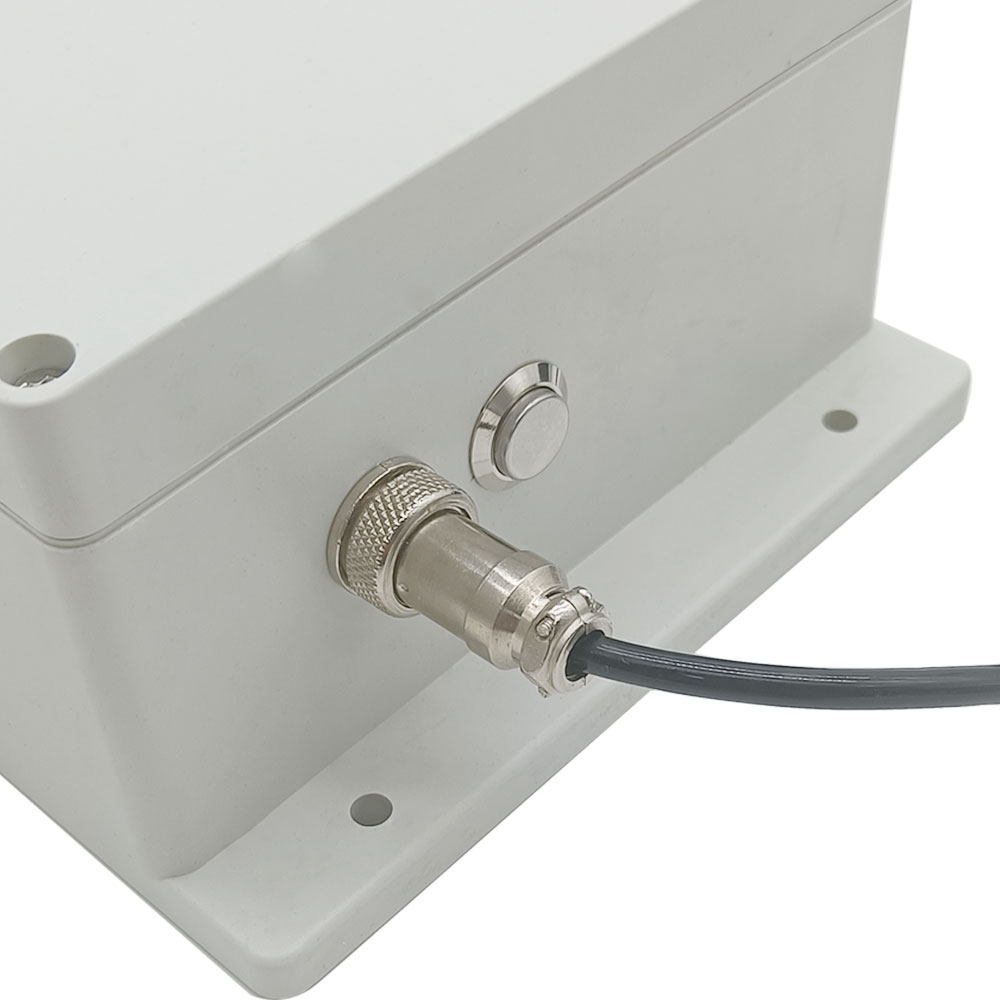

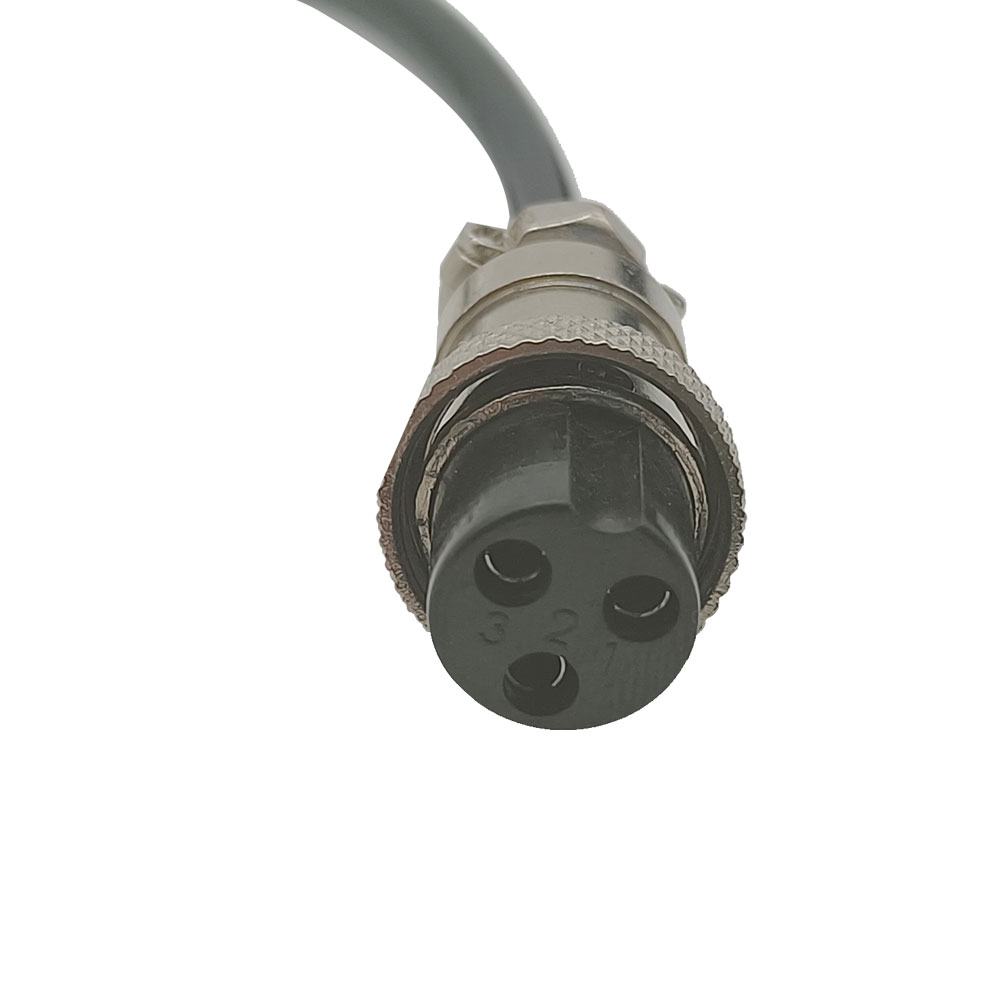

4) Stecken Sie den Steuergriff in die Steuerung.
Betrieb in verschiedenen Steuermodi: ( Der
Synchronregler verfügt über zwei Steuermodi: Verriegelungsmodus und
Momentanmodus. Bitte wählen Sie bei der Bestellung den Steuermodus aus, den
Sie benötigen.)
1. Verriegelungssteuerung Modus:
1.1 Bedienung über den Steuergriff:
1) Drücken Sie die Taste ▲ des Steuergriffs, vier Linearantriebe fahren
gleichzeitig nach außen, sie erreichen gleichzeitig den maximalen Hub und
stoppen automatisch. Während des Betriebs können Sie die Taste ▼ drücken, um
vier Linearantriebe gleichzeitig zu stoppen.
2) Drücken Sie die Taste ▼ des Steuergriffs, vier Linearantriebe fahren
gleichzeitig ein, sie fahren gleichzeitig vollständig ein und stoppen
automatisch. Während des Betriebs können Sie die Taste ▲ drücken, um vier
Linearantriebe gleichzeitig zu stoppen.
1.2 Bedienung über die Fernbedienung:
1) Drücken Sie die Taste ▲ der Fernbedienung, vier Linearantriebe fahren
gleichzeitig nach außen, sie erreichen gleichzeitig den maximalen Hub und
stoppen automatisch. Während des Betriebs können Sie die Taste ▼ drücken, um
vier Linearantriebe gleichzeitig zu stoppen.
2) Drücken Sie die Taste ▼ der Fernbedienung, vier Linearantriebe fahren
gleichzeitig ein, sie fahren gleichzeitig vollständig ein und stoppen
automatisch. Während des Betriebs können Sie die Taste ▲ drücken, um vier
Linearantriebe gleichzeitig zu stoppen.
2. Momentansteuerung Modus:
2.1 Bedienung über den Steuergriff:
1) Drücken und halten Sie die Taste ▲ des Steuergriffs, vier Linearantriebe
fahren gleichzeitig nach außen; Lassen Sie die Taste ▲ los, vier
Linearantriebe stoppen gleichzeitig.
2) Drücken und halten Sie die Taste ▼ des Steuergriffs, vier Linearantriebe
ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste ▼ los, vier
Linearantriebe stoppen gleichzeitig.
2.2 Bedienung über die Fernbedienung:
1) Drücken und halten Sie die Taste ▲ der Fernbedienung, vier Linearantriebe
fahren gleichzeitig nach außen; Lassen Sie die Taste ▲ los, vier
Linearantriebe stoppen gleichzeitig.
2) Drücken und halten Sie die Taste ▼ der Fernbedienung, vier Linearantriebe
ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste ▼ los, vier
Linearantriebe stoppen gleichzeitig.

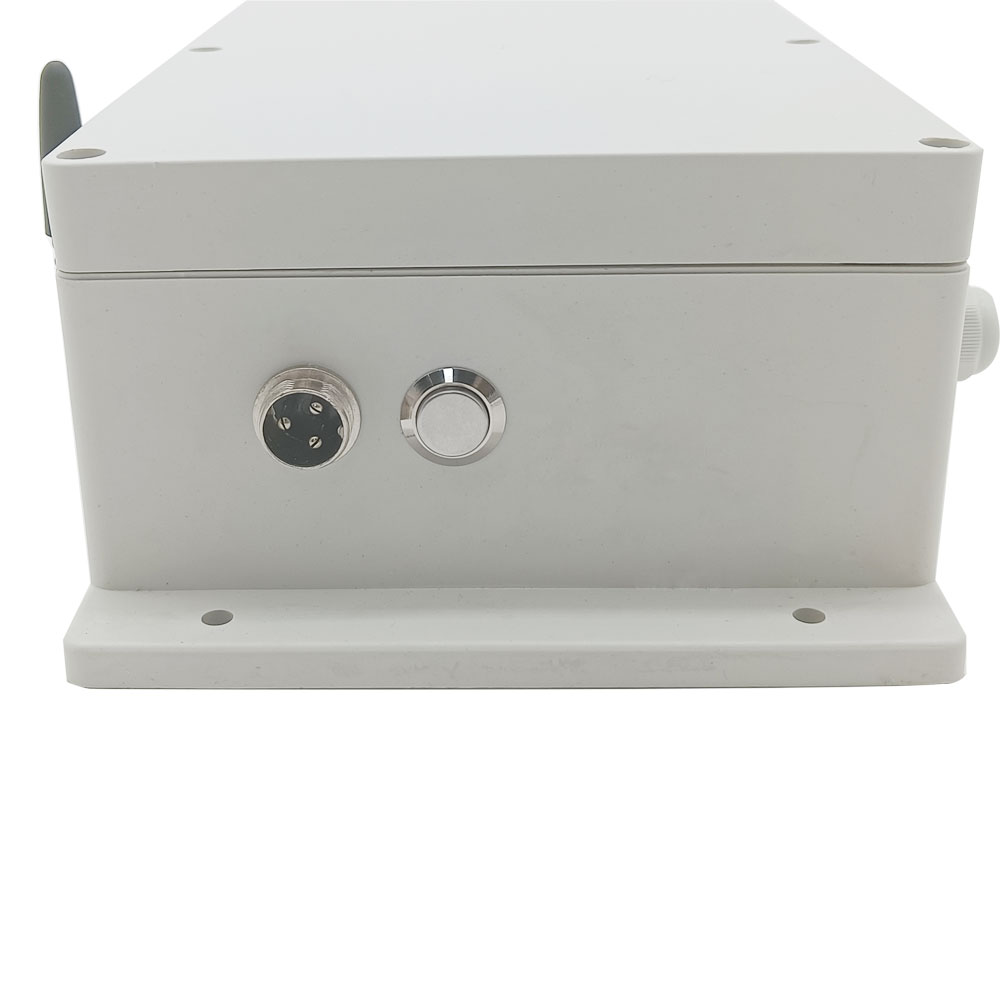

Reset Funktion:
Wenn dieses System längere Zeit läuft und Sie feststellen, dass es nicht
mehr vollständig synchronisiert ist, können Sie den Controller mit den
folgenden drei Methoden zurücksetzen.
Methode 1: Halten Sie zwei Tasten des Steuergriffs gleichzeitig länger als 7
Sekunden gedrückt.
Methode 2: Halten Sie die Reset- Knopf des Controllers und die Taste ▼ des
Steuergriffs gleichzeitig länger als 7 Sekunden gedrückt.
Methode 3: Halten Sie die Reset- Knopf des Controllers und die Taste ▼ der
Fernbedienung gleichzeitig länger als 7 Sekunden gedrückt.
