Einführung:
Wenn Sie mehrere elektrische Linearantriebe zum Anheben und Absenken eines
Gerätes verwenden möchten, zum Beispiel zwei, drei oder vier Linearantriebe.
Da der Hochgeschwindigkeits Gleichstrommotoren in Linearantriebe nicht mit
genau der gleichen Geschwindigkeit laufen können, ist auch die
Bewegungsgeschwindigkeit des Linearantriebe unterschiedlich. Wenn mehrere
Linearantriebe gleichzeitig arbeiten, können ihre tatsächlichen
Geschwindigkeiten nicht genau gleich sein. In diesem Fall können wir einen
Synchronisation Controller verwenden um mehrere Linearantriebe so zu
betreiben, dass sie synchron ansteigen oder abfallen. Sie arbeiten völlig
synchron ohne Unterschied.
Arbeitsprinzip:
Wenn Sie eine Synchronisation Controller verwenden möchten, um 2, 3 oder 4
Linearantriebe vollständig synchron zu betreiben, müssen Sie jedem
Linearantriebe eingebaute Hall Effekt Sensoren hinzufügen. Und wenn Sie
Hall-Effekt-Sensoren zusammen mit Linearantrieben gekauft haben, bauen wir
während der Produktion Hall-Effekt-Sensoren für Sie in die Linearantriebe
ein.
Wenn 2, 3 oder 4 Linearantriebe zusammen laufen, sendet der Hallsensor
Hallsignale an die Synchronisation Controller, und die Steuerung passt die
Laufgeschwindigkeit jedes Linearantriebs an, sodass alle Linearantriebe mit
genau der gleichen Geschwindigkeit laufen.
Merkmal:
Es kann vier elektrische Linearantriebe
A
/
B
/
J
so betreiben, dass sie vollständig
synchron laufen.
Kabelgebundene Steuerung über einen Touch-Steuergriff.
Drahtlose Steuerung über eine Fernbedienung.
Wenn Sie eine externe Antenne verwenden, der Controller hat einen größeren
Arbeitsbereich.
Die LED-Anzeige am Steuergriff zeigt die Hubposition in Echtzeit an.

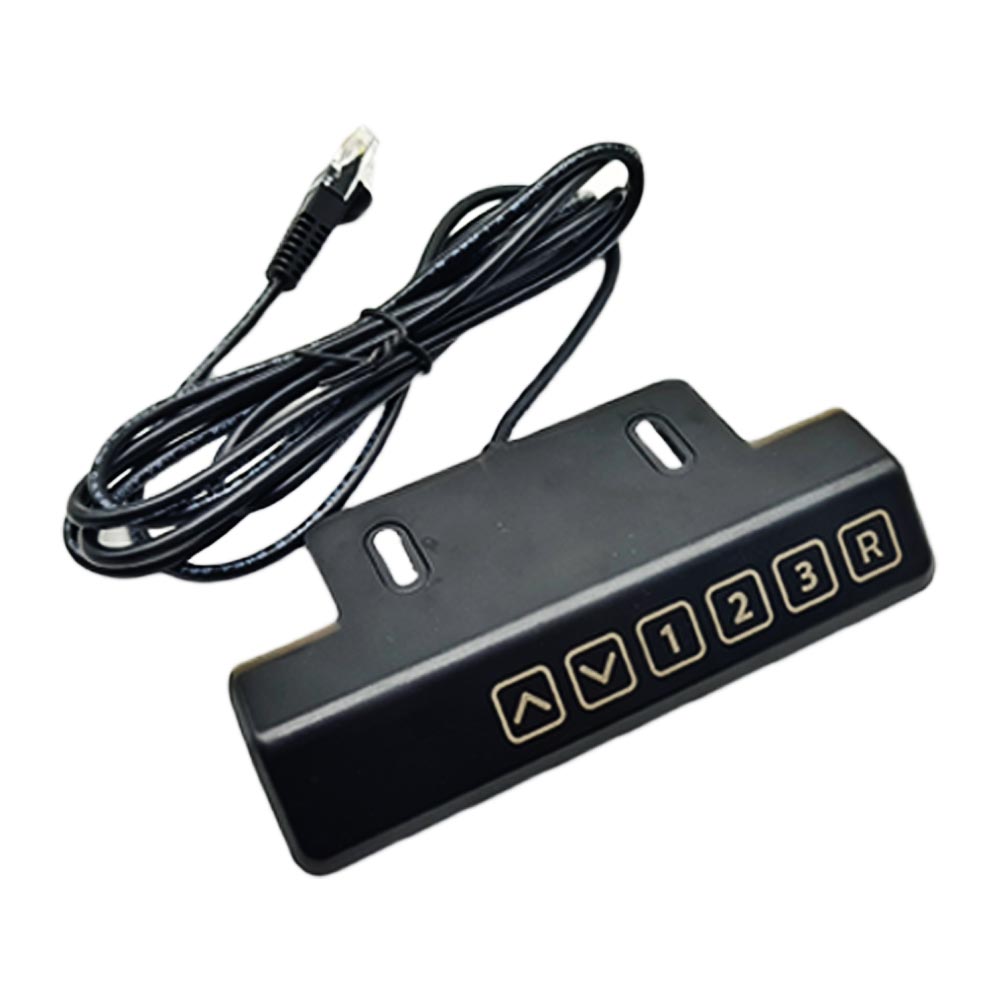

Sechs Touch-Funktionstasten: ▲, ▼,1, 2, 3 und R.
Die Tasten ▲ und ▼ dienen zum Aus- und Einfahren der Linearantriebe.
Mit den Tasten 1, 2 und 3 werden die Linearantriebe automatisch in drei
vorgespeicherte Positionen gefahren.
Taste R ist die Reset-Taste und dient zum Zurücksetzen des Systems im
Fehlerfall.
Zwei wählbare externe Steuerfunktionen: manuelle Schalterfunktion oder
Endschalterfunktion, bitte wählen Sie bei der Bestellung die gewünschte
externe Steuerfunktion aus.
Mit Reset Taste.
Wenn sich Linearantriebe in die Nähe der Endposition bewegen, werden sie
automatisch langsamer, um sich selbst zu schützen.
Wenn Linearantriebe vollständig eingefahren sind, behalten sie zum Schutz
1MM Hub bei.
Parameter:
Arbeitsspannung: 10~30V DC, geeignet für 12V oder 24V Linearantrieb
Anzahl der angeschlossenen Linearantriebe: 4
Maximaler Ausgangsstrom: 10A / Kanal
Arbeitsfrequenz: 433.92 MHz
Zwei wählbare Steuermodi: Verriegelungsmodus oder Momentanmodus. Bitte
wählen Sie bei der Bestellung den Steuermodus aus, den Sie benötigen.
Arbeitsabstand: 30m (theoretisch)

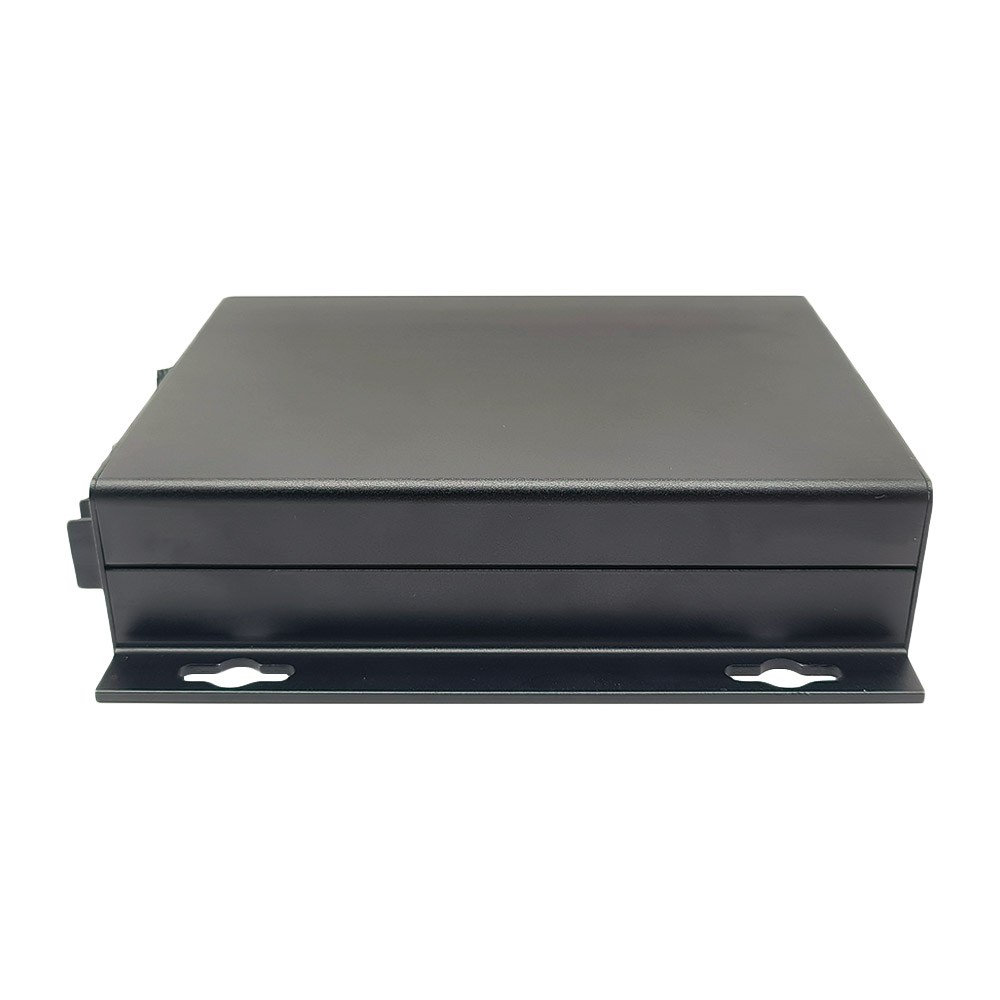

Maße des Gehäuse: 158 x 150 x 40 mm
Betriebstemperatur: -20°C bis +70°C Kabellänge des Touch-Steuergriffs: 2000±10%mm
Auswahl der Stromversorgung:
Wenn Sie mit diesem controller 4 Linearantriebe A synchron ansteuern wollen,
verwenden Sie bitte ein 12V/20A oder 24V/10A Netzteil.
Wenn Sie mit diesem controller 4 Linearantriebe J synchron ansteuern wollen,
verwenden Sie bitte ein 12V/30A oder 24V/15A Netzteil.
Wenn Sie mit diesem controller 4 Linearantriebe B synchron ansteuern wollen,
verwenden Sie bitte ein 12V/50A oder 24V/25A Netzteil.
Verdrahtung:

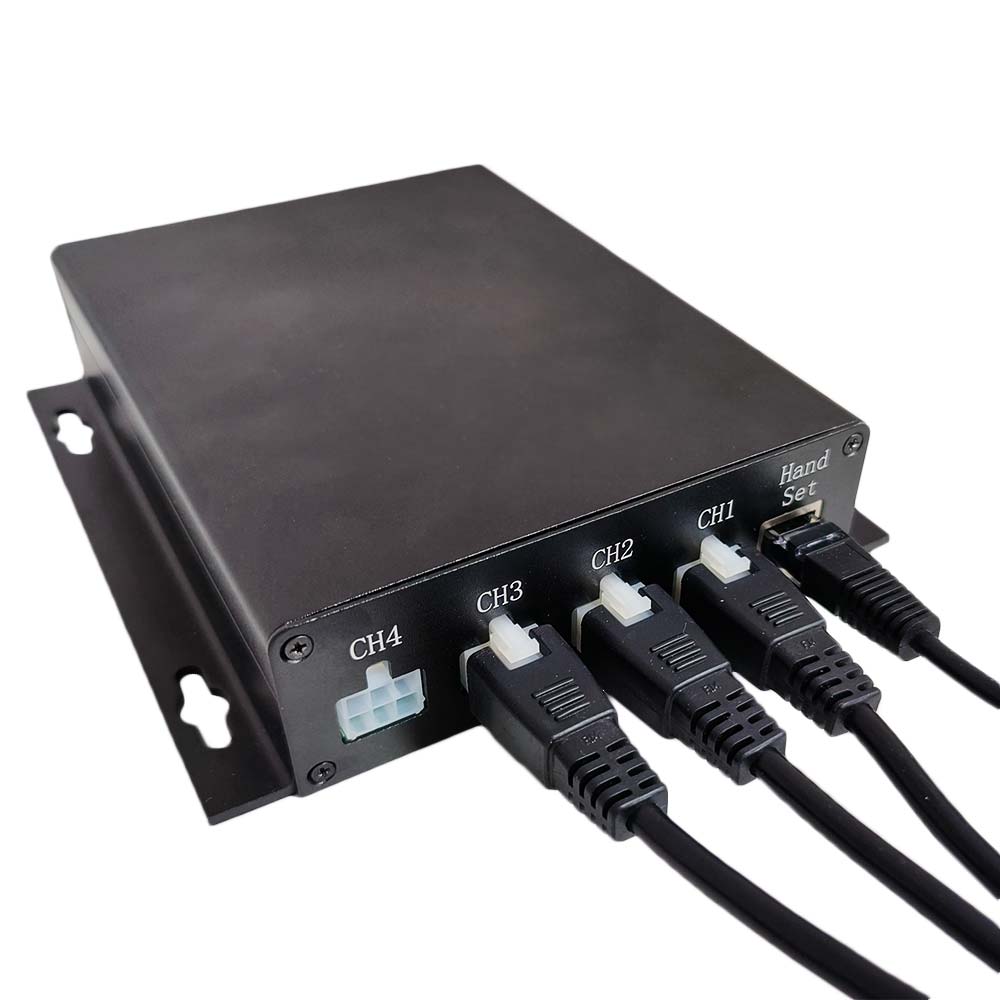

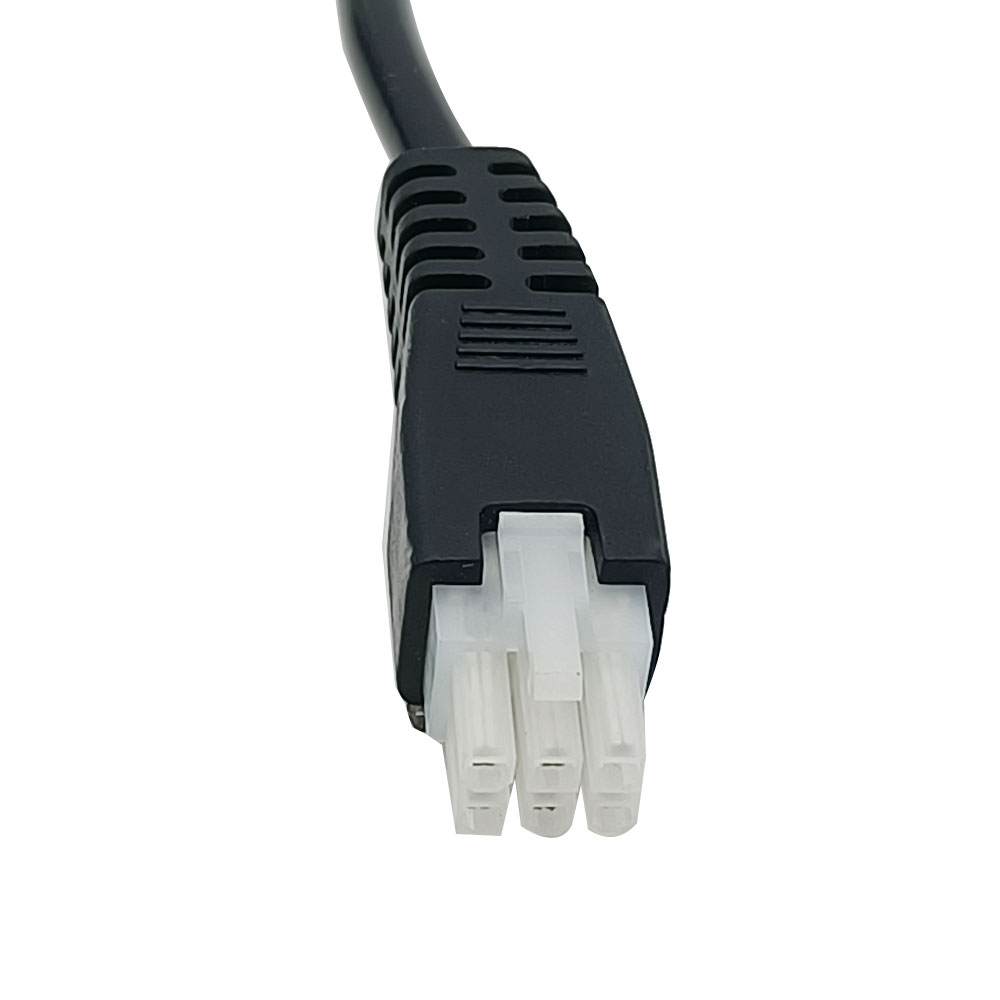

1) Stecken Sie den Touch-Steuergriff in die Anschlüsse Hand Set der
Controller.

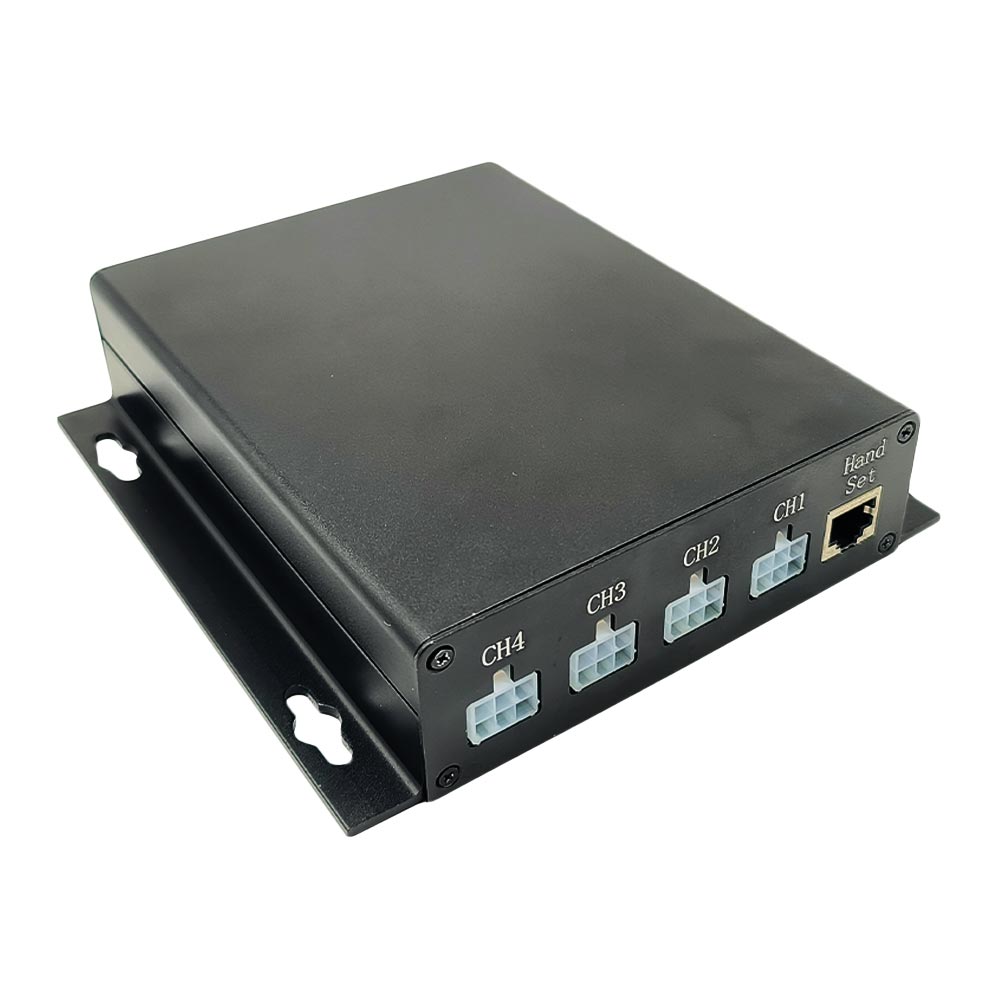

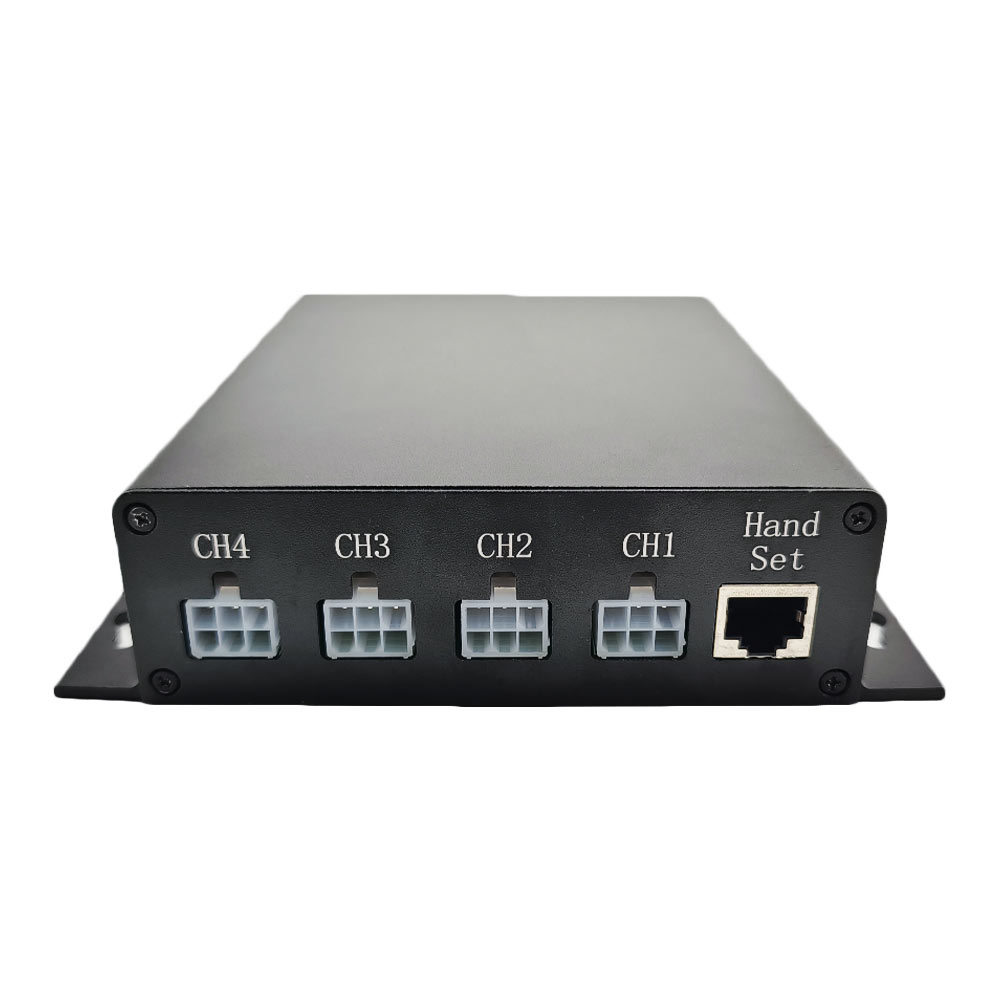

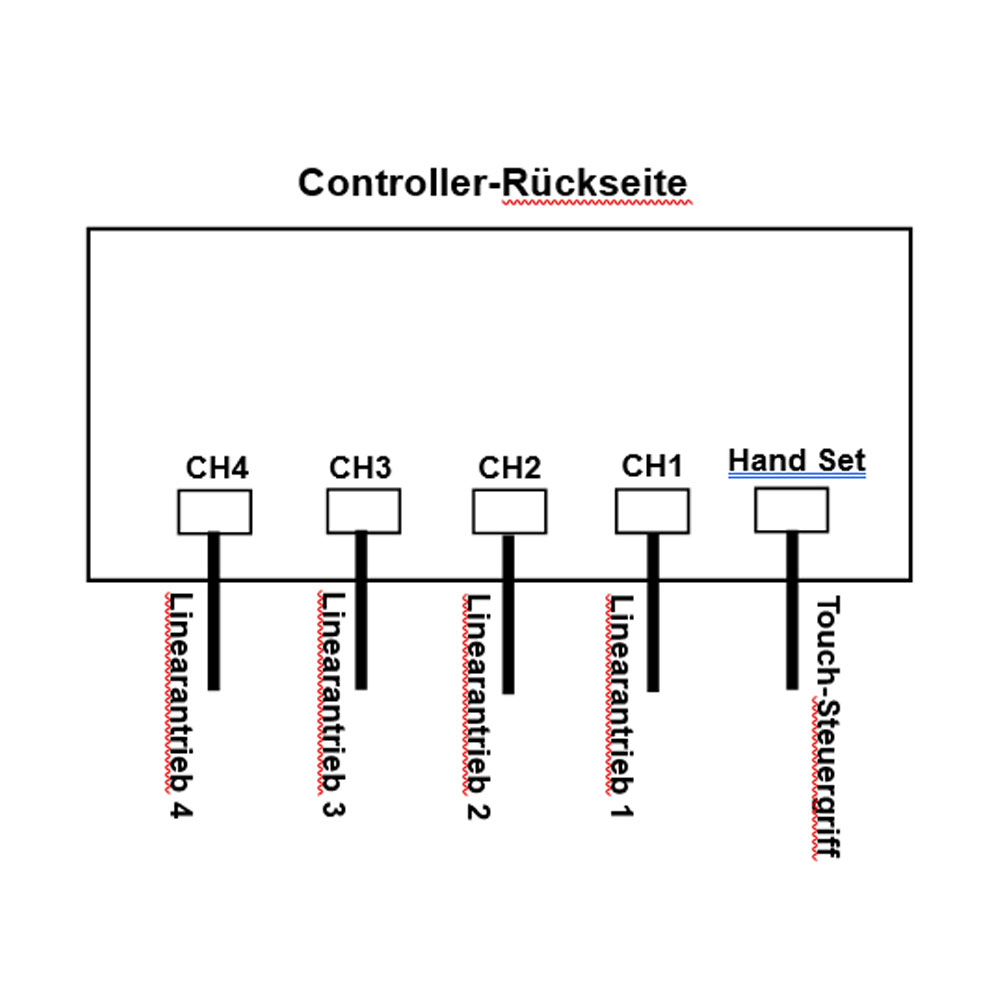

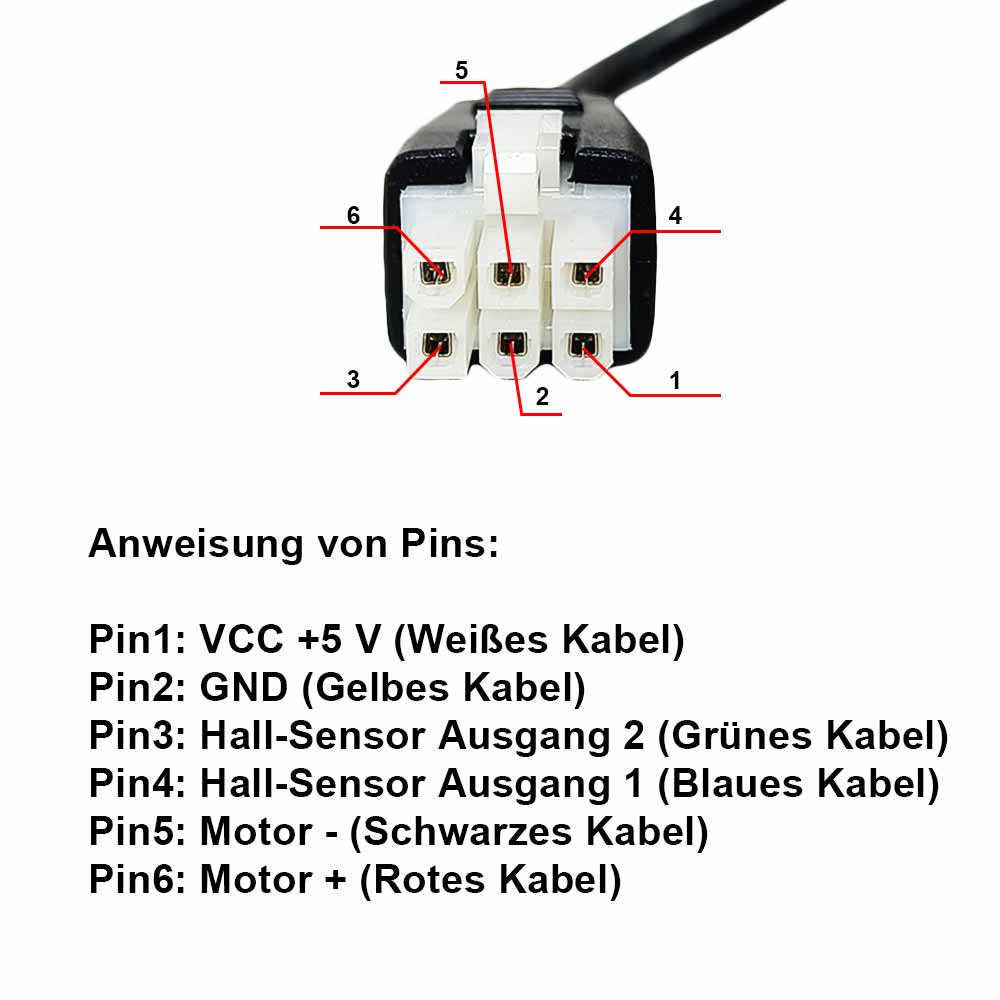

2) Stecken Sie vier Linearantriebe in die Anschlüsse CH1, CH2, CH3 und CH4
der Controller.

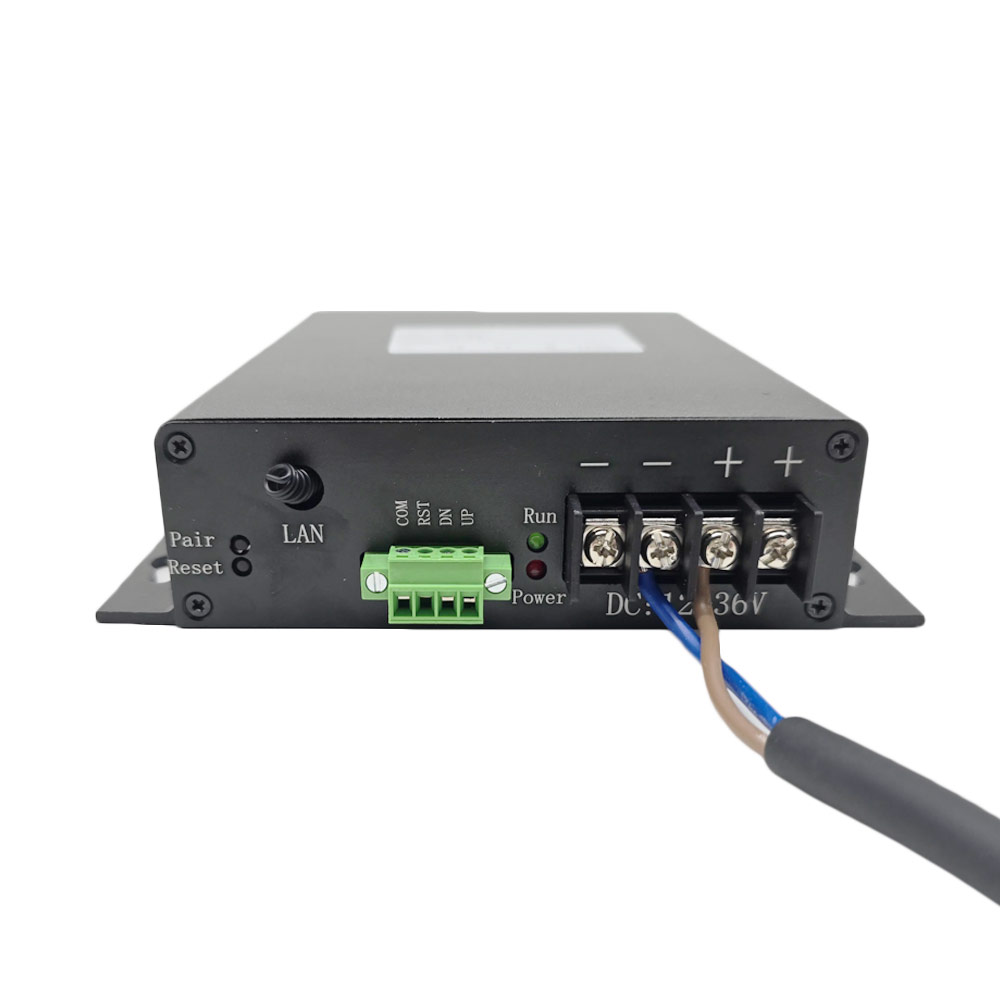

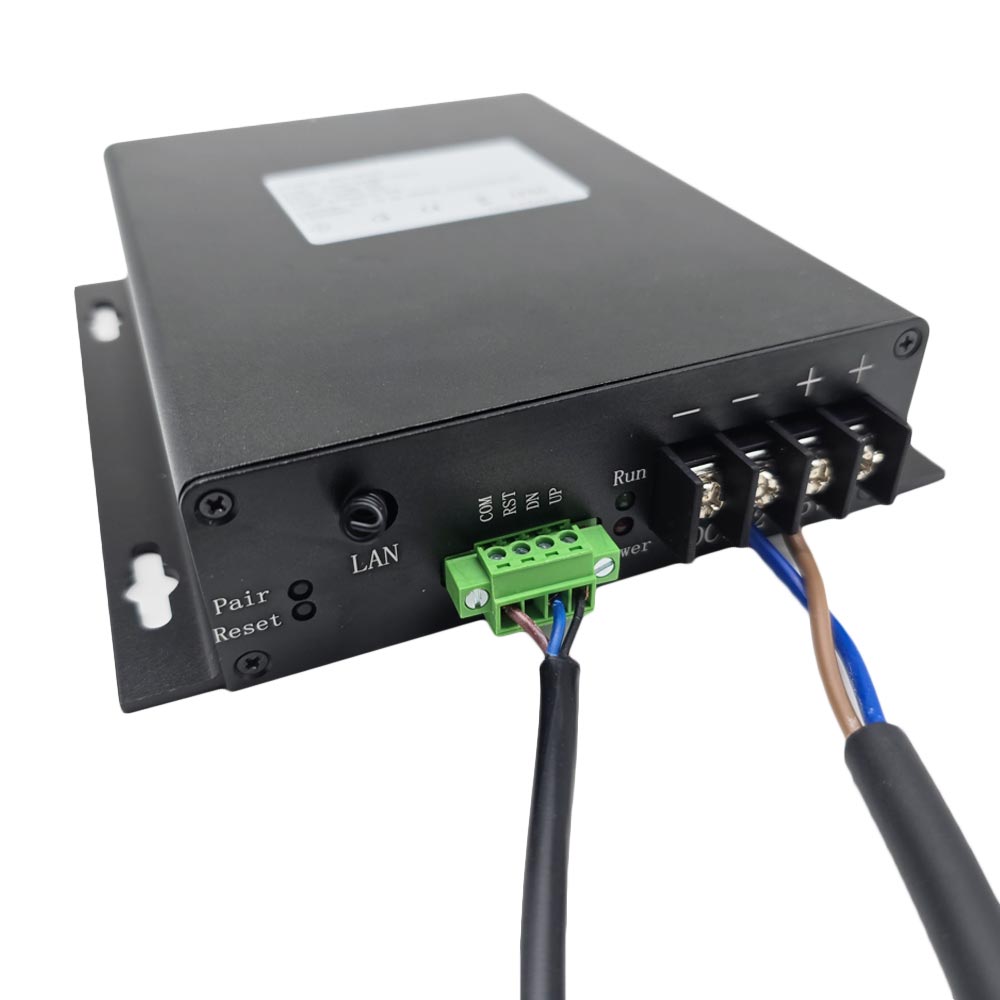

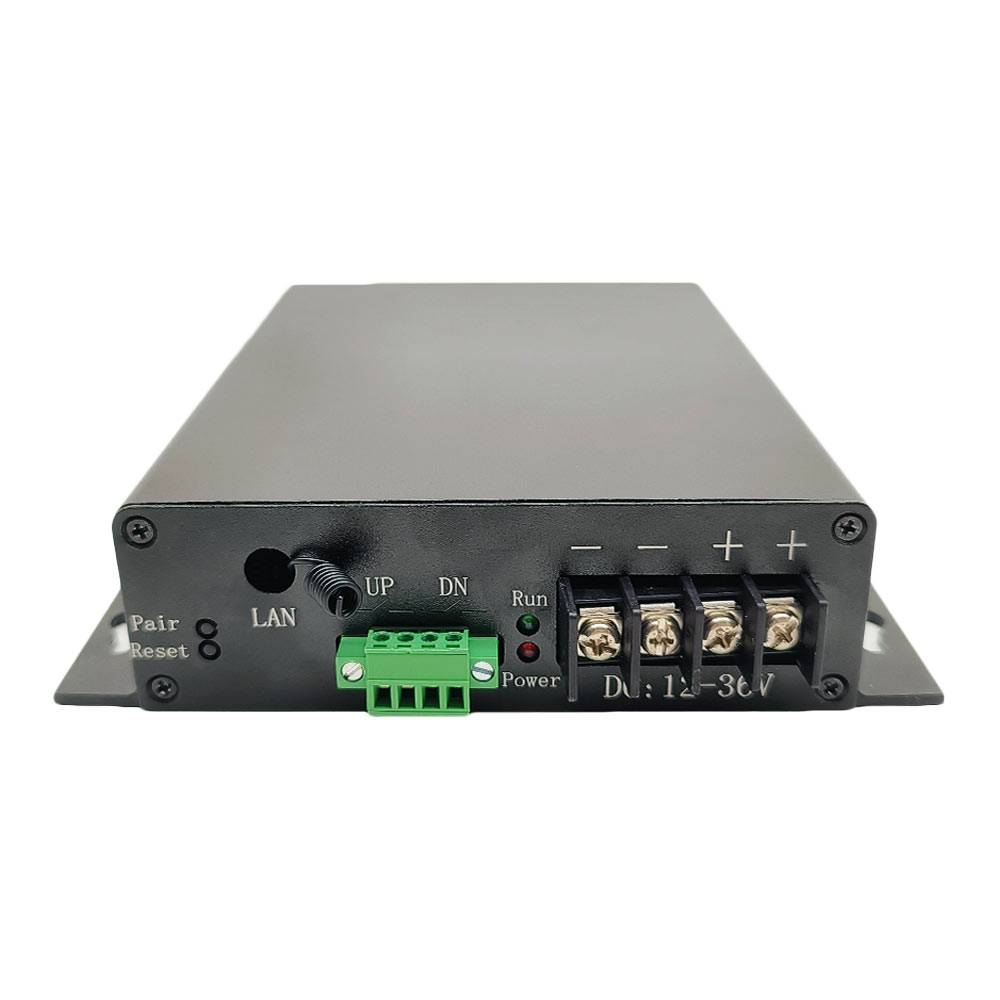

3) Verbinden sie den Pluspol der DC Stromversorgung mit der Klemme + des
Controllers, und verbinden Sie den Minuspol der DC Stromversorgung mit der
Klemme - ders Controllers. ACHTUNG: Schließen Sie den AC Stromversorgung nicht direkt an das
Controller an!
Betrieb:
1. Bedienung über den Touch-Steuergriff:
Achtung: Der Griff wird per Touch-Steuerung bedient. Die
Berührungsempfindlichkeit kann beim ersten Einschalten automatisch
kalibriert werden. Beim Einschalten ist es verboten, den Griff mit den
Händen zu berühren, um eine Beeinträchtigung der
Empfindlichkeitskalibrierung und eine Beeinträchtigung der
Betriebsempfindlichkeit zu verhindern.
1) Drücken und halten Sie die Taste ▲ der Steuergriff, vier Linearantriebe
fahren gleichzeitig nach außen; Lassen Sie die Taste los, vier
Linearantriebe stoppen.
2) Drücken und halten Sie die Taste ▼ der Steuergriff, vier Linearantriebe
ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste los, vier
Linearantriebe stoppen.
3) Drücken Sie eine der Tasten 1, 2 oder 3 am Steuergriff. Die vier
Linearantriebe bewegen sich automatisch in die mit dieser Taste gespeicherte
Position und stoppen dann automatisch.
Achtung: Sie müssen sich zunächst drei Positionen dieser drei Tasten merken.
4) Die LED-Anzeige am Steuergriff zeigt die Hubpositionsdaten in Echtzeit
an. Wenn beispielsweise die Zahl 03.5 bedeutet, dass die Linearantriebe die
Hubposition von 35 mm erreicht haben.

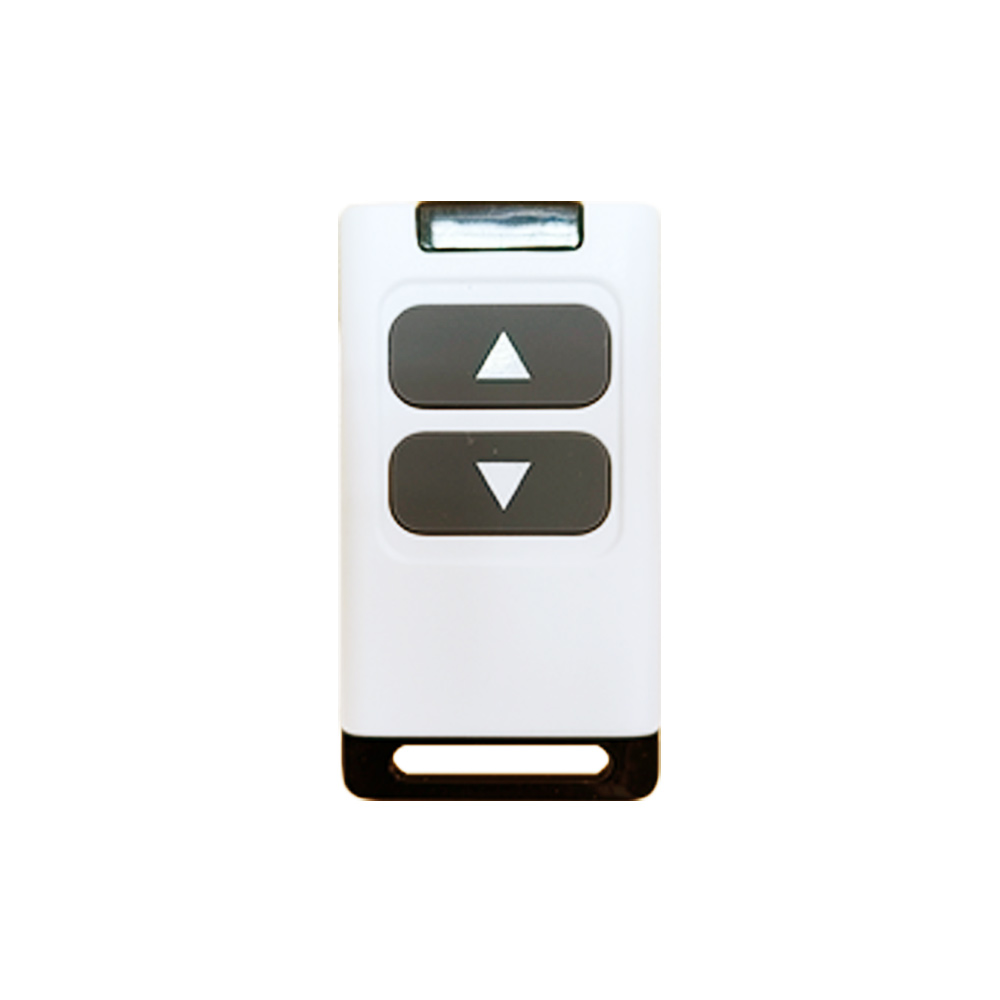

2. Bedienung über die Fernbedienung: (Die Fernbedienung der
Synchronregler verfügt über zwei Steuermodi: Verriegelungsmodus und
Momentanmodus. Bitte wählen Sie bei der Bestellung den Steuermodus aus, den
Sie benötigen.) 2.1 Momentansteuerung Modus:
1) Drücken und halten Sie die Taste ▲ am Fernbedienung, vier Linearantriebe
fahren gleichzeitig nach außen; Lassen Sie die Taste los, vier
Linearantriebe stoppen.
2) Drücken und halten Sie die Taste ▼ am Fernbedienung, vier Linearantriebe
ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste los, vier
Linearantriebe stoppen.
2.2 Verriegelungssteuerung Modus:
1) Drücken Sie die Taste ▲ der Fernbedienung, vier Linearantriebe fahren
gleichzeitig nach außen. Während des Betriebs können Sie auch eine beliebige
Taste der Fernbedienung drücken, um vier Linearantriebe gleichzeitig zu
stoppen.
2) Drücken Sie die Taste ▼ der Fernbedienung, vier Linearantriebe ziehen
sich gleichzeitig nach innen zurück. Während des Betriebs können Sie auch
eine beliebige Taste der Fernbedienung drücken, um vier Linearantriebe
gleichzeitig zu stoppen.
Zwei wählbare externe Steuerfunktionen:
Die externen Steuerklemmen bieten die Wahl zwischen zwei Funktionen:
manuelle Schalterfunktion oder Endschalterfunktion. Wenn Sie die manuelle
Schalterfunktion wählen, können Sie einen externen manuellen Schalter (z. B.
Modell 0040025) anschließen, um die Linearantriebe zu bedienen. Wenn Sie die
Endschalterfunktion wählen, können Sie zwei externe Endschalter (z. B.
Modell 0010010) anschließen, um die Linearantriebe automatisch zu stoppen.
1. Manuelle Schalterfunktion:
Wenn Sie die manuelle Schalterfunktion wählen, können Sie einen externen
manuellen Schalter (z. B. Modell 0040025) an diesen Controller anschließen
und dann die Linearantriebe darüber bedienen.
1) Der Manueller Schalter verfügt über eine AUF-Taste und eine AB-Taste, und
jede Taste verfügt über zwei normalerweise offene Anschlüsse 3 und 4.

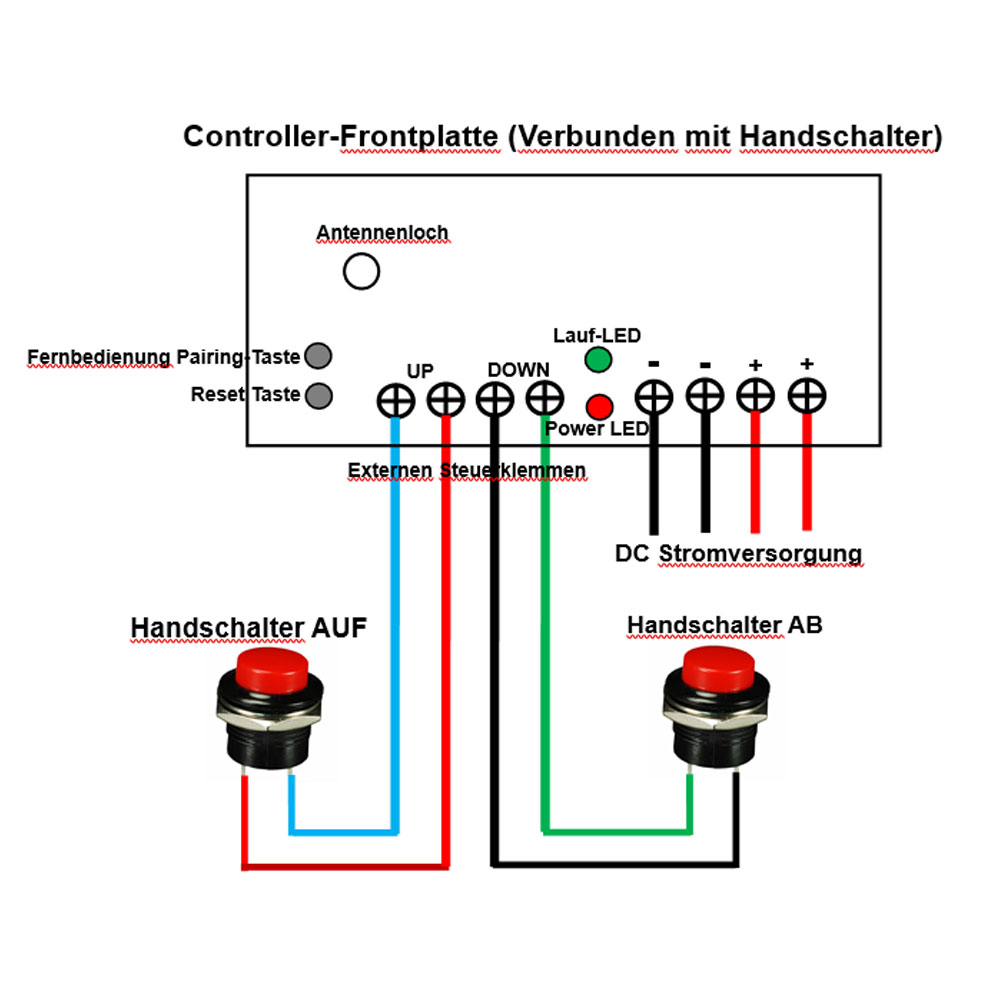

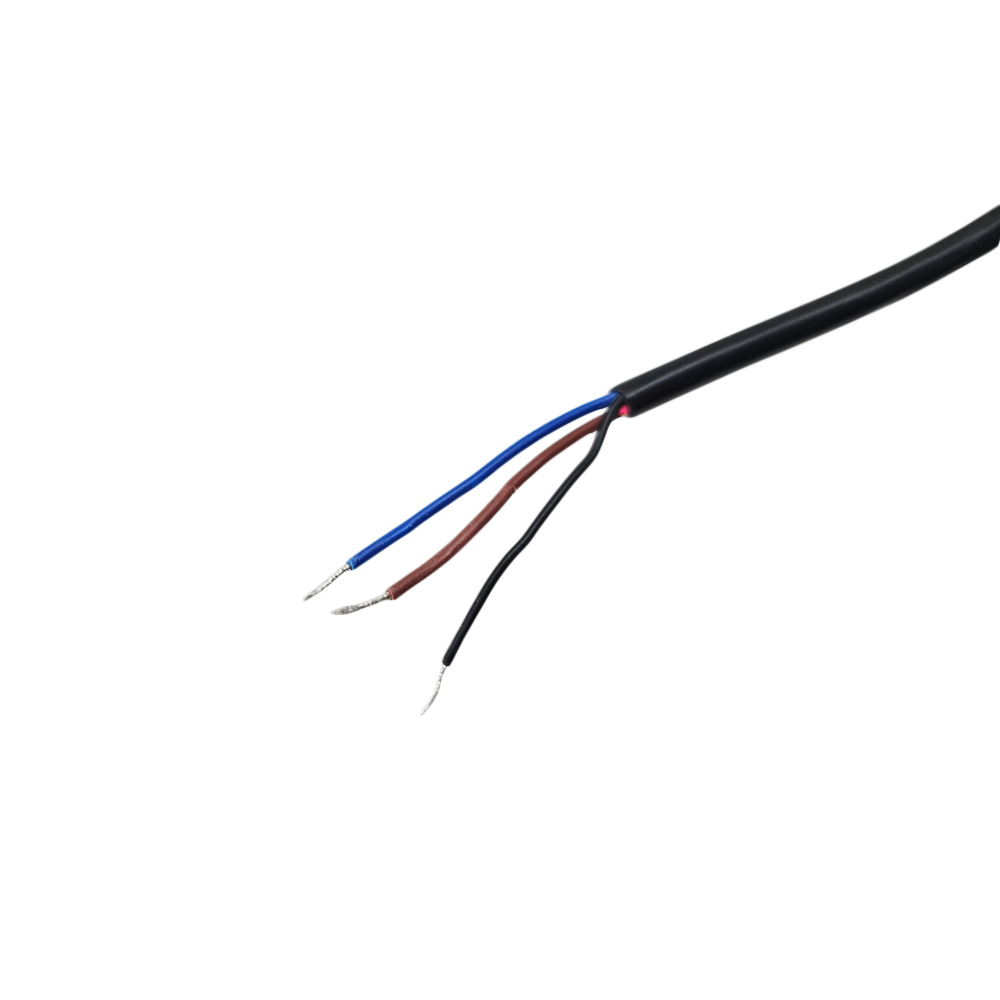

2) Verbinden Sie die Klemmen 3 und 4 der AUF-Taste mit den beiden Klemme UP am Controller und verbinden Sie die Klemmen 3 und 4 der AB-Taste mit
den beiden Klemme DOWN am Controller.
Die Bedienung:
1) Drücken Sie die Taste AUF der Manueller Schalter, vier Linearantriebe
fahren gleichzeitig nach außen. Während des Betriebs können Sie auch eine
beliebige Taste von zwei Handschaltern drücken, um vier Linearantriebe
gleichzeitig zu stoppen.
2) Drücken Sie die Taste AB der Manueller Schalter, vier Linearantriebe
fahren gleichzeitig ein, sie fahren gleichzeitig vollständig ein und stoppen
automatisch. Während des Betriebs können Sie auch eine beliebige Taste von
zwei Handschaltern drücken, um vier Linearantriebe gleichzeitig zu stoppen.
2. Endschalterfunktion:
Wenn Sie die Endschalterfunktion wählen, können Sie zwei externe Endschalter
mit normalerweise offenem Kontakt (z. B. Modell 0010010) an diesen
Controller anschließen und dann die Linearantriebe automatisch darüber
anhalten.
1) Sie können zwei Endschalter anschließen, und jeder Endschalter verfügt
über zwei normalerweise offene Klemmen.

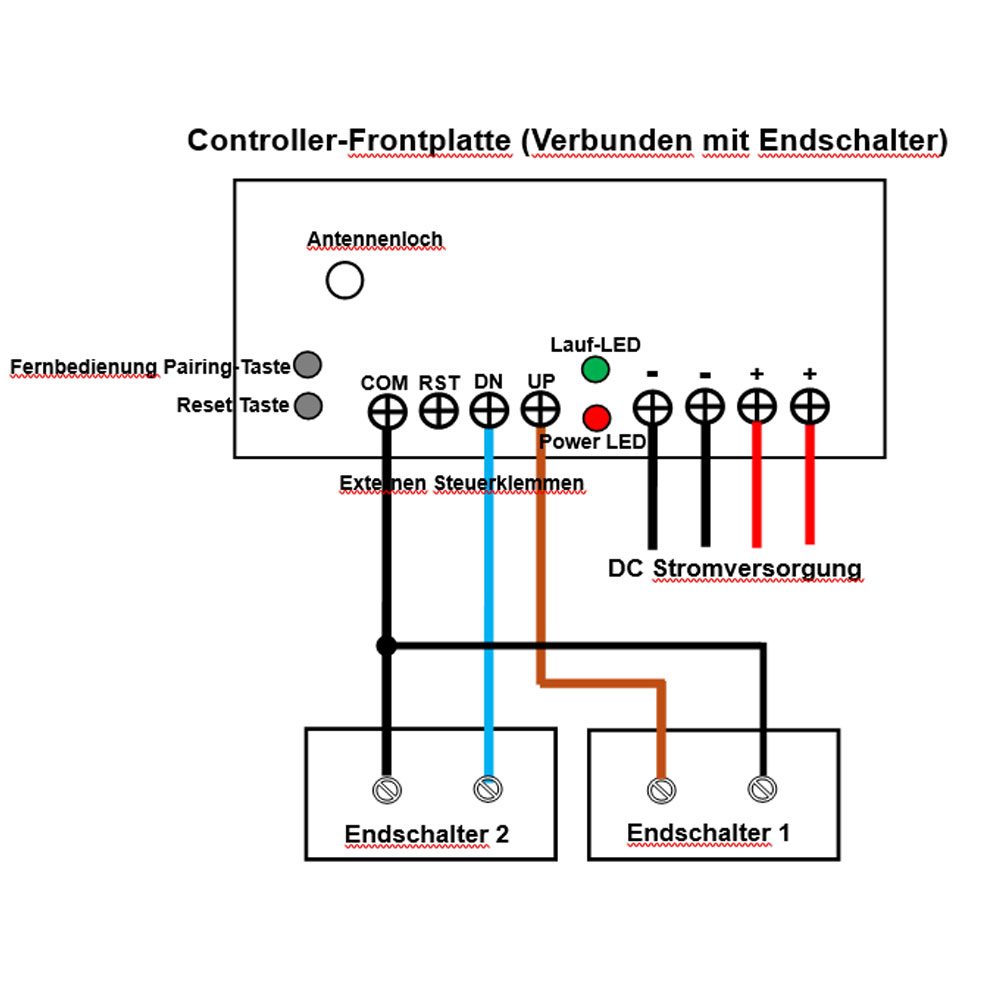

2) Verbinden Sie zwei normalerweise offene Klemmen eines Endschalters an die
Klemmen UP und COM, und Verbinden Sie zwei normalerweise offene Klemmen
eines anderen Endschalters an die Klemmen DOWN und COM.
Die Bedienung:
Wenn vier Linearantriebs fahren nach außen und ein Endschalter ausgelöst
wird, verbindet er die zwei Klemmen UP und COM und die vier
Linearantriebs stoppt automatisch.
Wenn vier Linearantriebs ziehen sich nach innen zurück und ein anderer
Endschalter ausgelöst wird, verbindet er die zwei Klemmen DOWN und COM
und die vier Linearantriebs stoppt automatisch.
So merken Sie sich drei Hubpositionen:
1) Der Controller kann insgesamt drei Hubpositionen speichern, und jede
Taste speichert eine Hubposition.
2) Fahren Sie zunächst vier Linearantriebe auf die erste geeignete
Hubposition, die Sie speichern müssen, und halten Sie dann die Taste 1 des
Steuergriffs etwa 5 Sekunden lang gedrückt. Der Hubwert blinkt auf der
LED-Anzeige. Das bedeutet, dass die aktuelle Hubposition bereits in der
Taste 1 gespeichert ist.
3) Können Sie zwei weitere Hubpositionen in den Tasten 2 und 3 speichern,
indem Sie dem oben beschriebenen Vorgang folgen.
Reset-Funktion: Wenn die LED-Anzeige am Steuergriff den Fehlercode anzeigt, müssen Sie
das System wie folgt zurücksetzen.
Reset-Betrieb: Drücken und halten Sie die Taste R der Steuergriff oder
drücken und halten Sie die Taste Reset der Controller, oder drücken und
halten Sie die Taste ▲ und ▼ auf der Fernbedienung gleichzeitig, bis alle
Linearantriebe vollständig zurückgesetzt sind und die LED-Anzeige am
Steuergriff "00.1" anzeigt, Lassen Sie dann die Taste R los.
So koppeln Sie die Fernbedienung mit dem Controller:
Beachten: Wir haben den Fernbedienung mit dem Controller gekoppelt vor dem
Verlassen des Werks. Wenn Sie mehr Fernbedienungen koppeln möchten, gehen
Sie wie folgt.
1) Drücken und halten Sie die Pairing-Taste auf dem Controller für 8~9
Sekunden, bis das grüne Licht schnell blinkt. Dies bedeutet, dass der
Controller den Lernstatus einnimmt.
2) Drücken Sie eine beliebige Taste am Sender. Dies bedeutet, dass die
Kopplung erfolgreich ist.
3) Der Controller kann mehrere Fernbedienungen mit verschiedenen kodes
lernen.
So löschen Sie die Fernbedienung:
Wir haben gekoppelt den Fernbedienung mit dem Controller, wenn Sie nicht
möchten dass der Controller mit dem Fernbedienung zu arbeiten, Sie können
löschen alle Fernbedienung codes gespeichert im Controller.
Bedienung:
1) Sie müssen das Controller-Gehäuse öffnen, dann sehen Sie ein kleines
RF-Empfangsmodul und auf dem Modul befindet sich eine kleine Lerntaste.
2) Drücken Sie die Lerntaste auf der Empfangsmodul 8 Mal schnell und
kontinuierlich und lassen Sie die Lerntaste dann los. Die Signal-LED auf der
Empfangsmodul blinkt 8 Mal und geht dann aus, was bedeutet, dass alle
gespeicherten Codes wurden erfolgreich gelöscht.

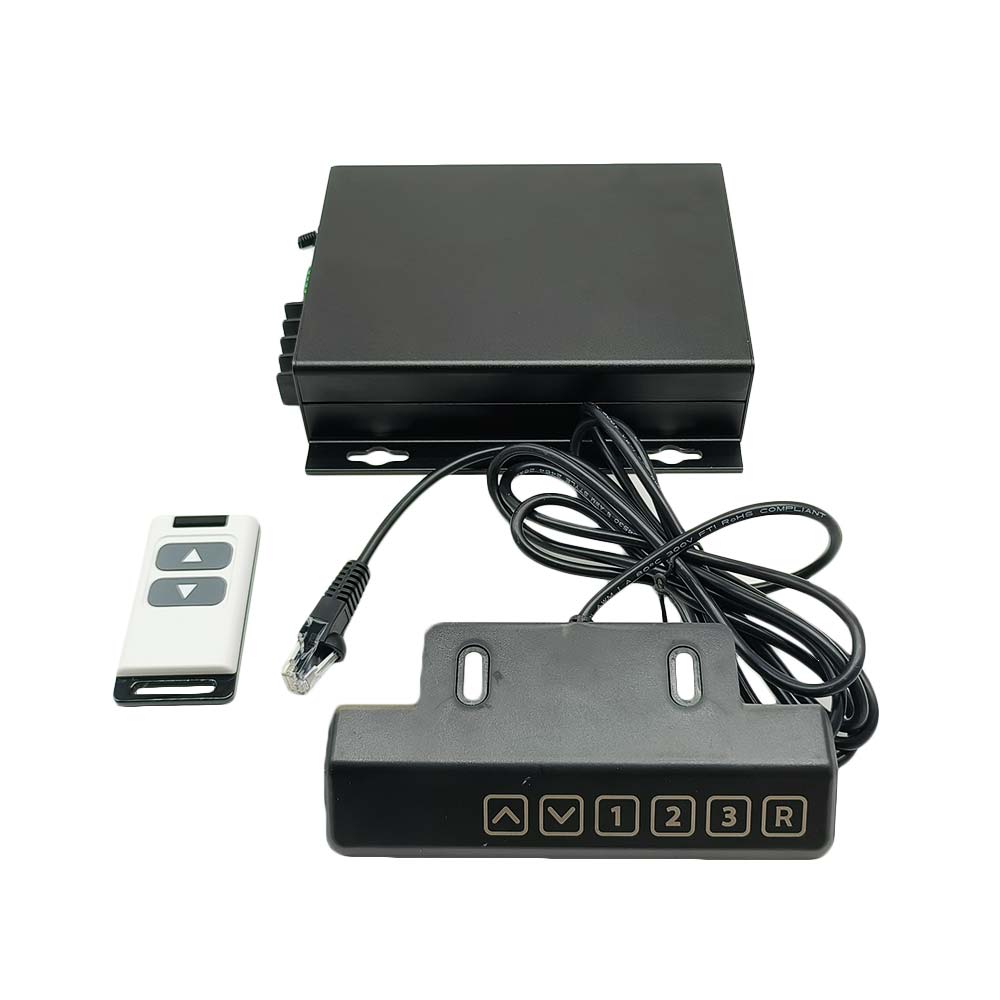

Lieferumfang:

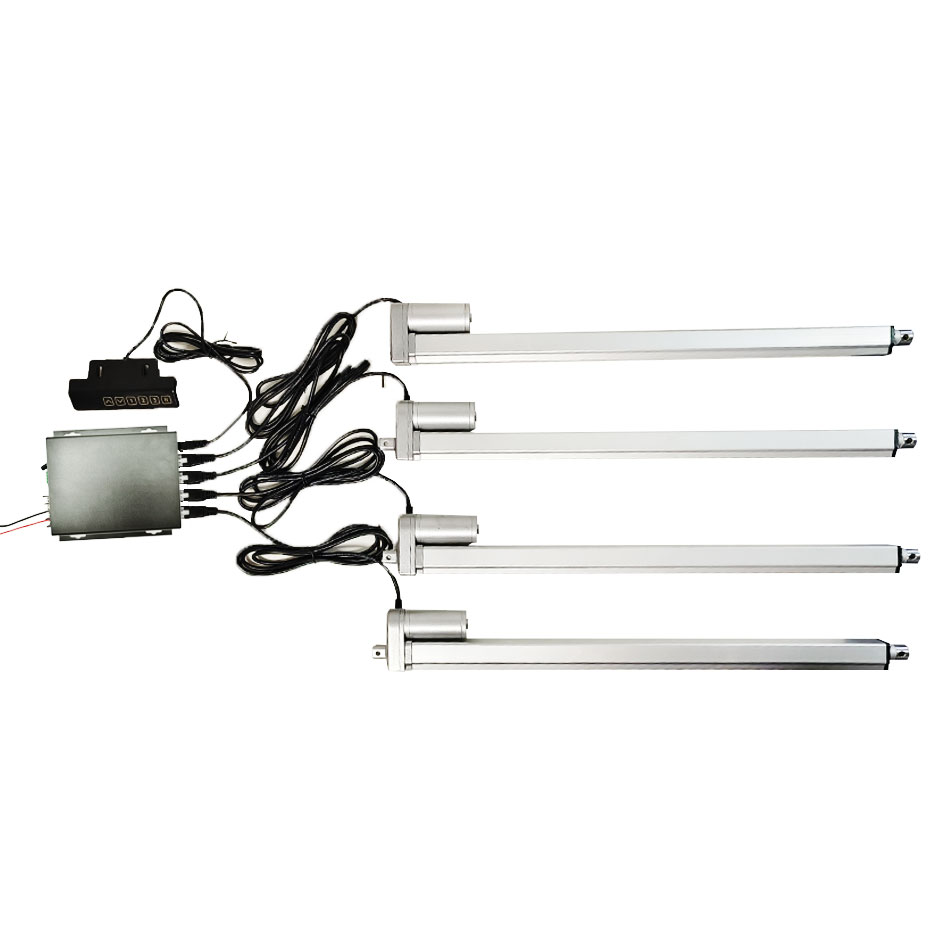

1 x Synchronisation Controller (Eine-Steuerung-Vier, für 4 Linearantriebe A
/ B / J mit Hall Effekt Sensors)
1 x Touch-Steuergriff
1 x Fernbedienung (CF-2)
1 x Bedienungsanleitung Beachten:
Vier Linearantriebe A / B / J Sind nicht enthalten, bitte separat bestellen.
Die Fernbedienung der Synchronregler verfügt über zwei Steuermodi:
Verriegelungsmodus und Momentanmodus. Bitte wählen Sie bei der Bestellung
den Steuermodus aus, den Sie benötigen. Und der Synchronregler verfügt über
zwei wählbare externe Steuerfunktionen, manuelle Schalterfunktion oder
Endschalterfunktion, bitte wählen Sie bei der Bestellung die gewünschte
externe Steuerfunktion aus.
