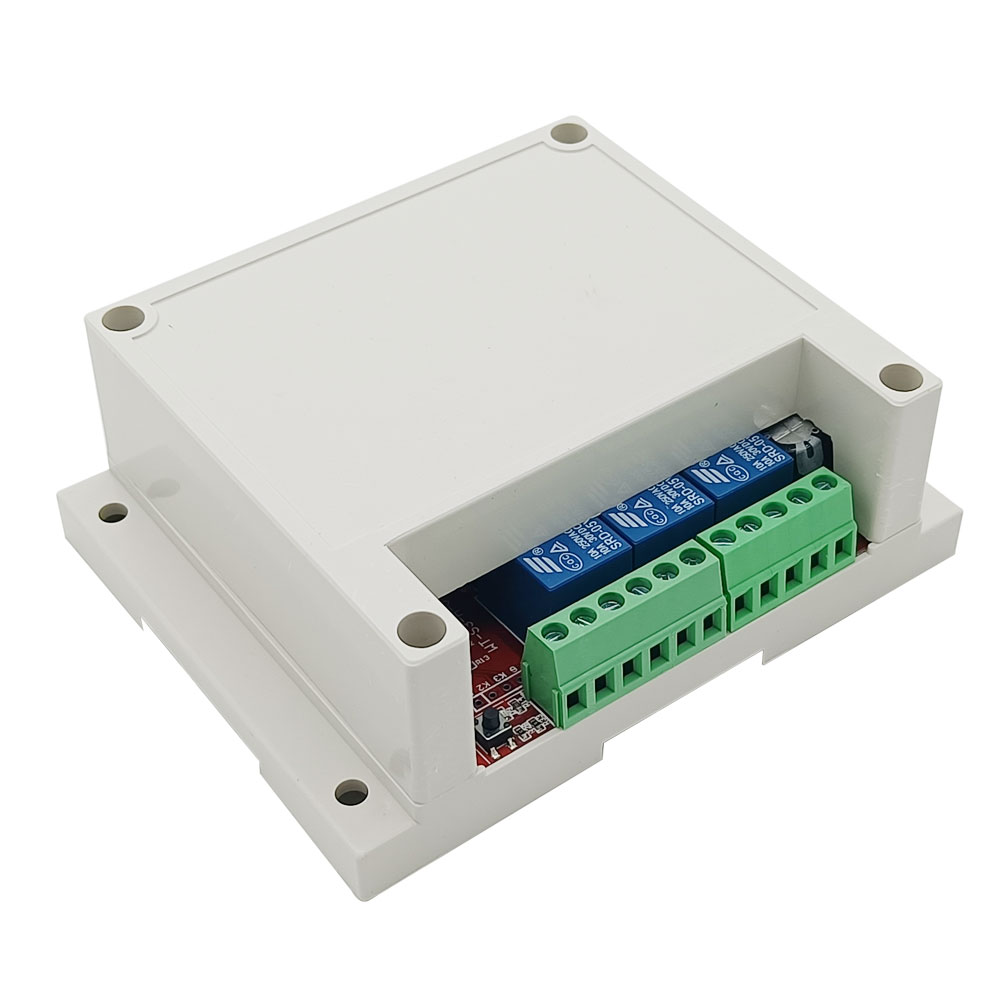

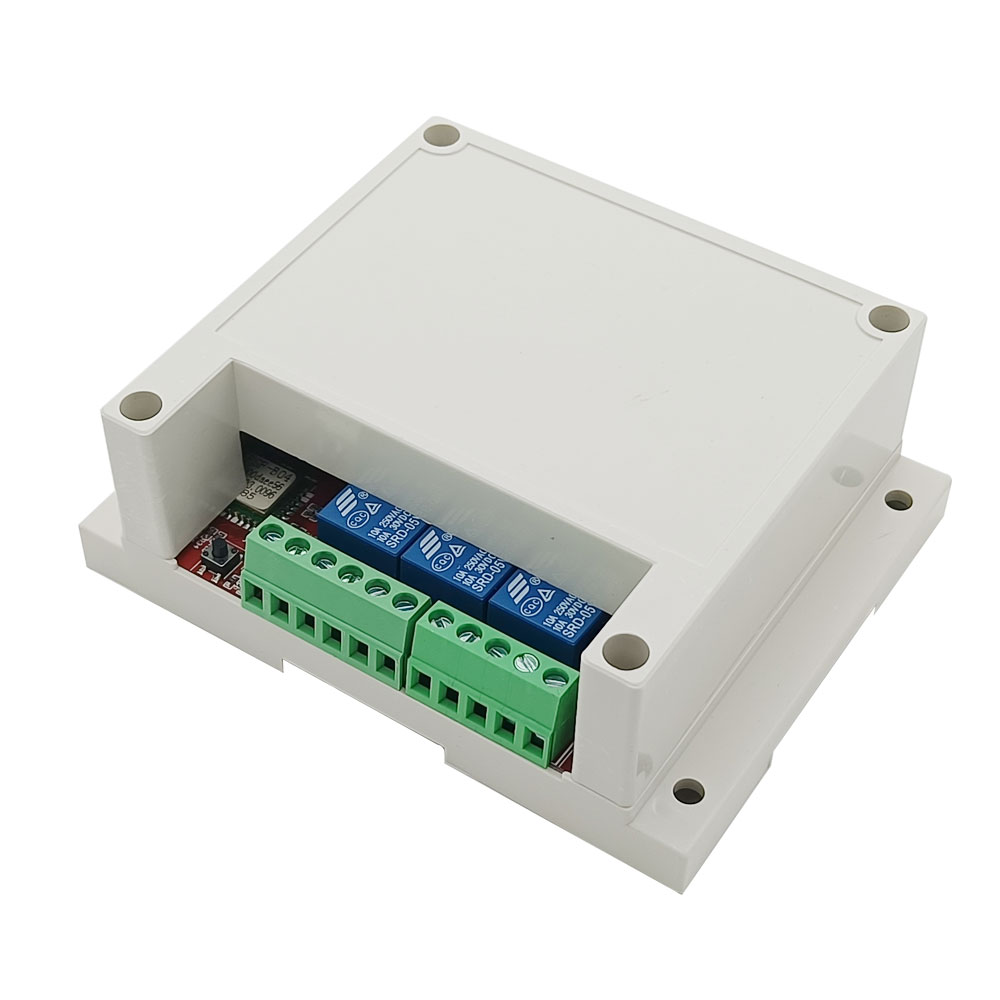

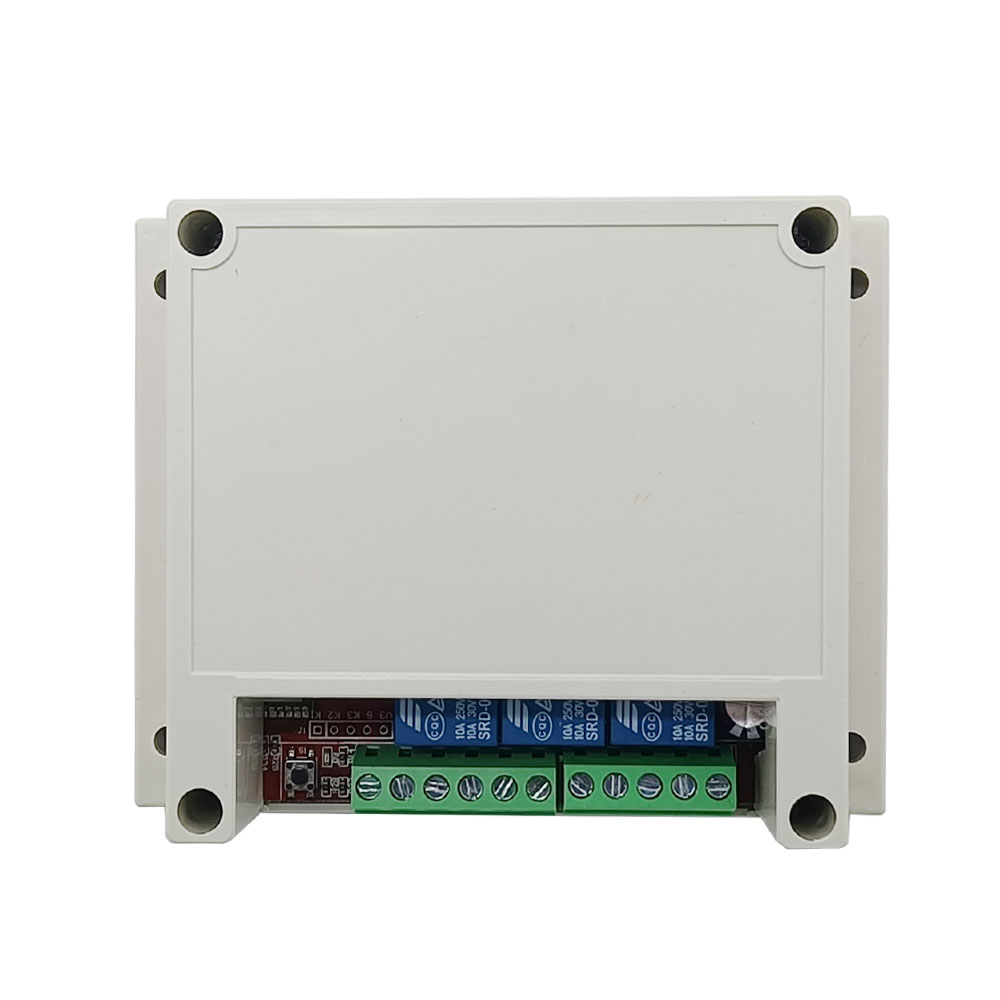

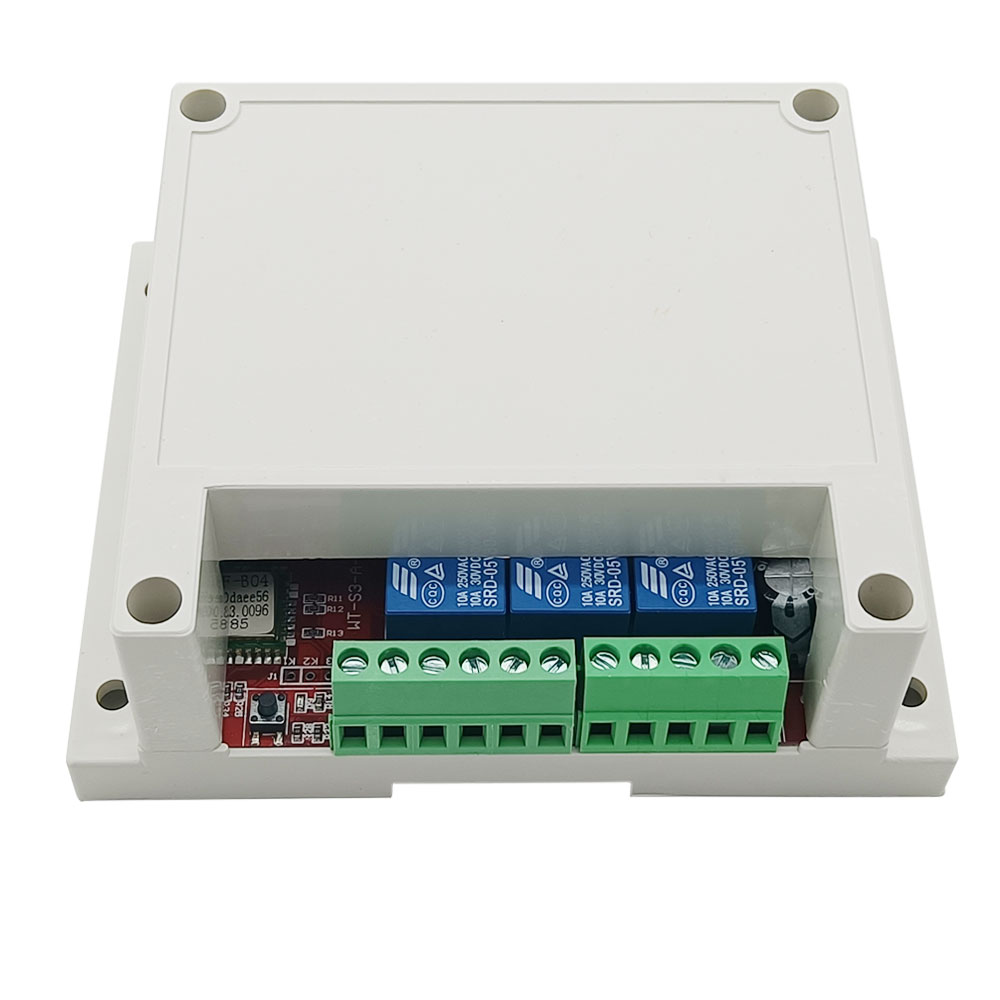

Drei-Wege WiFi Intelligent Kontrollschalter

Produkt Anwendung:
Es eignet sich für eine Vielzahl von Automatisierungsanlässen, wie z.B. industrielle, landwirtschaftliche, kommerzielle und Heimintelligenz.Über das Smartphone und das Internet können wir mit diesem WIFI-Schalter verschiedene Geräte wie AC-Lampen, DC-Lampen, einfarbige LED-Streifen, Lüfter, Haushaltsgeräte usw. fernsteuern. Solange das Originalgerät über einen EIN/AUS-Schalter verfügt, können wir diesen WiFi-Schalter anstelle des Netzschalters verwenden, um eine intelligente Steuerung zu erreichen.

Produkt-Parameter:
Betriebsspannung: DC 7~30V
Ausgangsart: Relaisausgang (normalerweise geöffnet / normalerweise geschlossener Ausgang)
Betriebsspannungsbereich des Relais: AC 110~240V oder DC 0~28V
Der Anschlussbereich der Klemmen: 22-12 AWG
Kanal: 3 Kanäle
Betriebsmodus: Selbstverriegelnd
Statischer Strom: ≤6mA
Betriebstemperatur: -20°C ~ +70°C
Maximale Belastung: 10A/Kanal

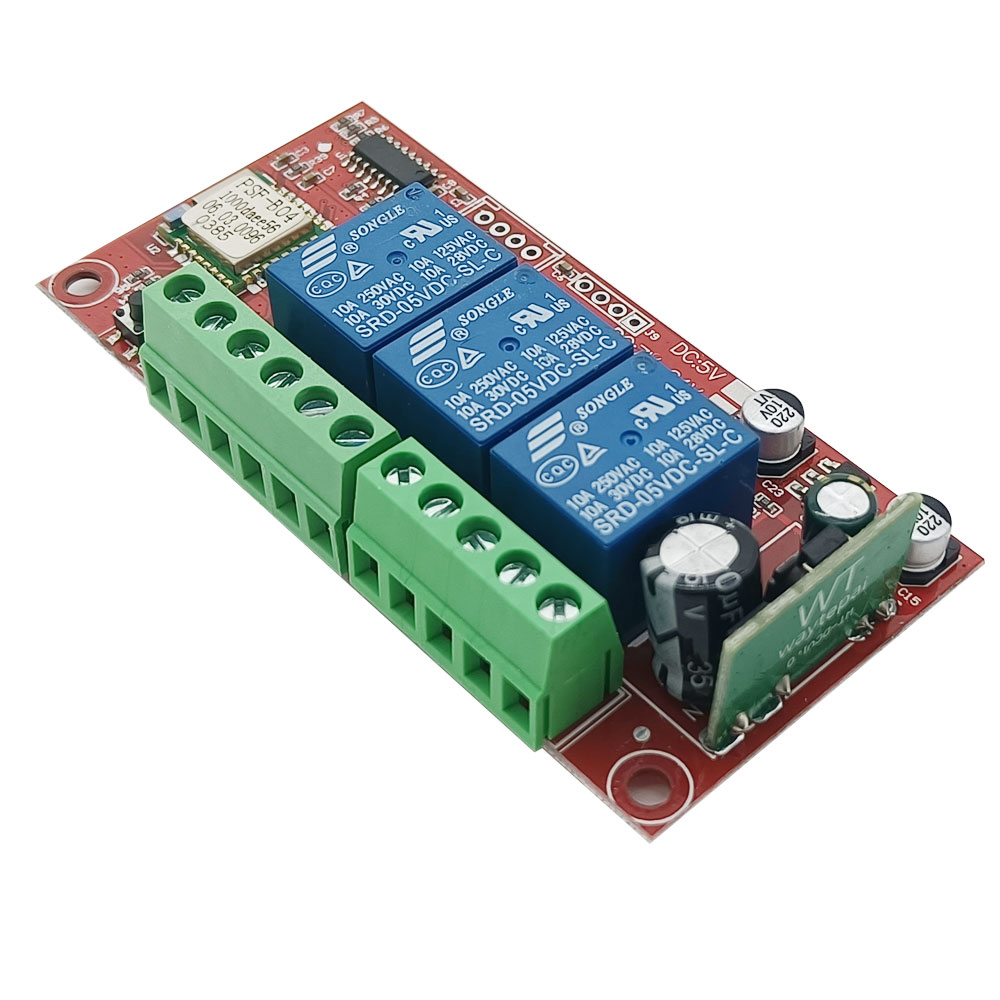

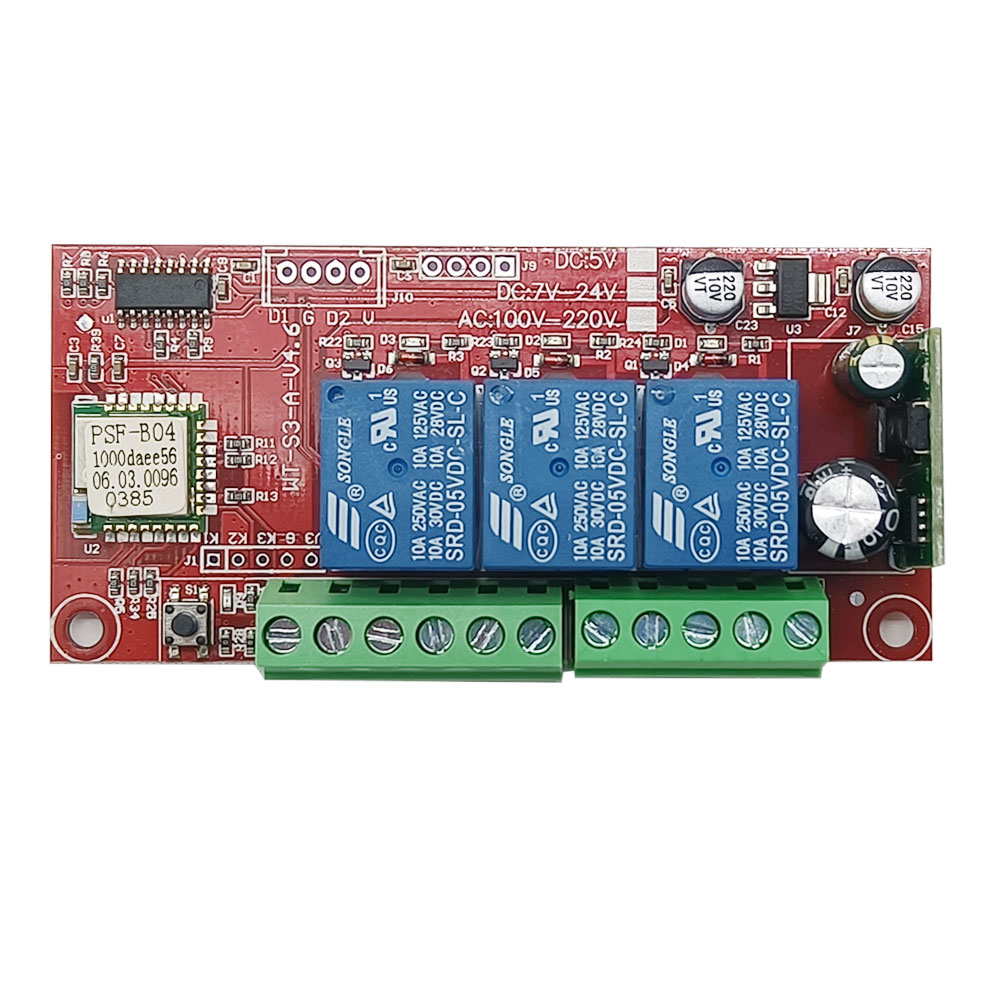

Mass von PCB: 68mm x48mm x19mm
Mass von der Gehäuse: 75mm x54mm x27mm

Produkteigenschaften:
Verbinden Sie sich mit dem Internet über das WiFi-Signal des drahtlosen Routers.
Über Smartphone App zu kontrollieren, keine Entfernungsbegrenzung.
Relaisausgang: Die Ausgangsklemme ist normalerweise geöffnet/ normalerweise geschlossen und kann zur Steuerung von DC oder AC Geräten verwendet werden.
Manuelle Schalteranschluss: Kann an Handschalter oder andere Geräte zur Steuerung des WiFi-Schalters angeschlossen werden.
Begrenzter Schalteranschluss: Kann an Endschalter oder andere Geräte zur Steuerung des WiFi-Schalters angeschlossen werden.
Es hat die Eigenschaften eines Rückleistungsschutzes und eines Überstromschutzes.
Es bietet Apps für Android und iOS und ist kostenlos nutzbar.
Die Android-Version der App unterstützt Android-Mobil- oder Tablet-Geräte.
Die iOS-Version der App unterstützt iPhone, iPad und iPod Touch.
Die APP unterstützt Englisch, Französisch, Deutsch, Spanisch, Russisch und viele andere Sprachen.
Timing-Funktion: Sie können das Gerät so einstellen, dass es zu verschiedenen Tageszeiten automatisch läuft.
Unterstützung für kundenspezifische Szeneneinstellungen, kann aus dem Telefon herauskommen, um eine automatische Steuerung zu erreichen.
Mit der Freigabefunktion können Sie dieses Gerät mit anderen Mobiltelefonen gemeinsam nutzen.

Verwendung des Produkts:
A. Für die Installation, Registrierung und Verwendung von APP lesen Sie bitte das Handbuch des APP.

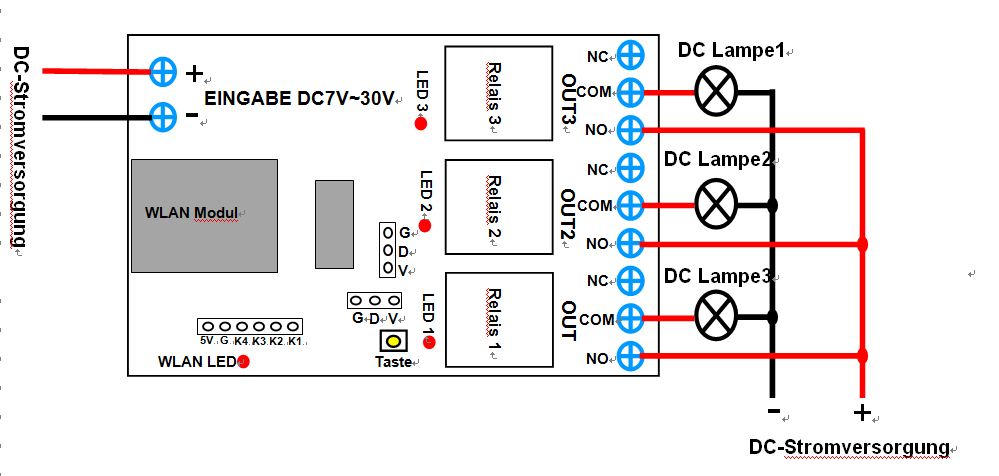

B. Steuern Sie DC-Geräte, wie z.B. drei DC-Lampen, anschließen, wie unten gezeigt:

1) Verbinden Sie den positiven Anschluss der DC Stromversorgung mit dem Eingangsanschluss "+" des WiFi-Schalters und den negativen Anschluss der DC Stromversorgung mit dem Eingangsanschluss "-" des WiFi-Schalters;
2) Verbinden Sie den positiven Anschluss der DC Stromversorgung mit dem Ausgangsanschluss "NO" des WiFi Schalters, verbinden Sie den Ausgangsanschluss "COM" des WiFi Schalters mit dem positiven Anschluss der DC Lampe und verbinden Sie den negativen Anschluss der DC Lampe mit dem negativen Anschluss der DC Stromversorgung. 

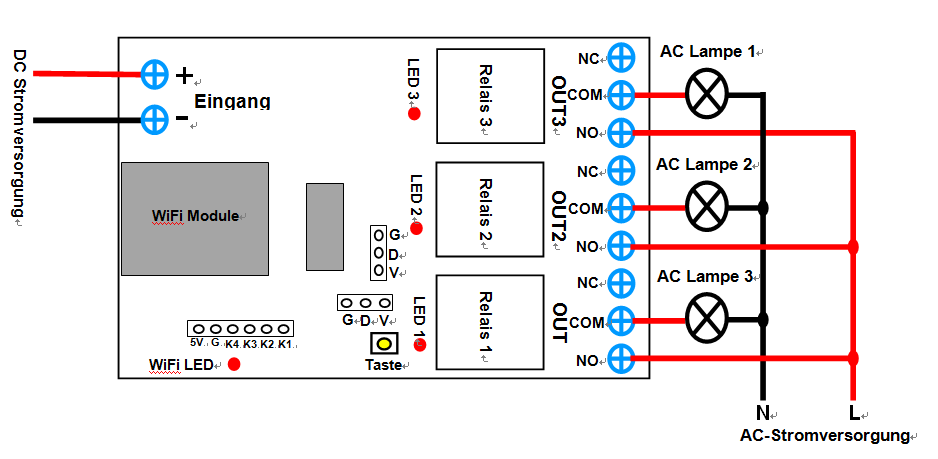

C. Steuern Sie das AC-Gerät, z. B. drei AC-Lampen, wie im Bild unten gezeigt:

1) Verbinden Sie den positiven Anschluss der DC Stromversorgung mit dem Eingangsanschluss "+" des WiFi-Schalters und den negativen Anschluss der DC Stromversorgung mit dem Eingangsanschluss "-" des WiFi-Schalters;
2) Verbinden Sie die stromführende Leitung der AC-Stromversorgung mit der Ausgangsklemme "NO" des WiFi-Schalters, verbinden Sie die Ausgangsklemme "COM" des WiFi-Schalters mit einem Ende der AC-Lampe und verbinden Sie das andere Ende der AC-Lampe mit der neutralen Leitung der AC-Stromversorgung.

D. Durch den APP-Betriebistwiefolgt:
Drücken Sie die Taste 1 am APP, Relais 1 wird aktiviert (zwei Klemmen "NO" und "COM" von OUT1 sind angeschlossen, zwei Klemmen "NC" und "COM" sind getrennt), und die Lampe 1 wird eingeschaltet.
Drücken Sie die Taste 1 am APP erneut, Relais 1 ist deaktiviert (zwei Klemmen "NO" und "COM" von OUT1 sind getrennt, zwei Klemmen "NC" und "COM" sind angeschlossen), und die Lampe 1 ist ausgeschaltet.

Drücken Sie die Taste 2 am APP, Relais 2 wird aktiviert (zwei Klemmen "NO" und "COM" von OUT2 sind angeschlossen, zwei Klemmen "NC" und "COM" sind getrennt), und die Lampe 2 wird eingeschaltet.
Drücken Sie die Taste 2 am APP erneut, Relais 2 ist deaktiviert (zwei Klemmen "NO" und "COM" von OUT2 sind getrennt, zwei Klemmen "NC" und "COM" sind angeschlossen), und die Lampe 2 ist ausgeschaltet.

Drücken Sie die Taste 3 am APP, Relais 3 wird aktiviert (zwei Klemmen "NO" und "COM" von OUT3 sind angeschlossen, zwei Klemmen "NC" und "COM" sind getrennt), und die Lampe 3 wird eingeschaltet.
Drücken Sie die Taste 3 am APP erneut, Relais 3 ist deaktiviert (zwei Klemmen "NO" und "COM" von OUT3 sind getrennt, zwei Klemmen "NC" und "COM" sind angeschlossen), und die Lampe 3 ist ausgeschaltet.

E.ManuelleSteuerung:
An die Klemmen "K1" und "G", "K2" und "G", "K3" und "G" können Sie jeweils drei zweipolige Taster anschließen, um diese drei Relais zu steuern.

Wenn Sie den Taster 1 verwenden, um zwei Klemmen "K1" und "G" zu verbinden, wird das Relais 1 aktiviert und die Lampe 1 eingeschaltet.
Wenn Sie den Taster 1 wieder verwenden, um zwei Klemmen "K1" und "G" zu verbinden, wird das Relais 1 deaktiviert und die Lampe 1 ausgeschaltet.

Wenn Sie den Taster 2 verwenden, um zwei Klemmen "K2" und "G" zu verbinden, wird das Relais 2 aktiviert und die Lampe 2 eingeschaltet.
Wenn Sie den Taster 2 wieder verwenden, um zwei Klemmen "K2" und "G" zu verbinden, wird das Relais 2 deaktiviert und die Lampe 2 ausgeschaltet.

Wenn Sie den Taster 3 verwenden, um zwei Klemmen "K3" und "G" zu verbinden, wird das Relais 3 aktiviert und die Lampe 3 eingeschaltet.
Wenn Sie den Taster 3 wieder verwenden, um zwei Klemmen "K3" und "G" zu verbinden, wird das Relais 3 deaktiviert und die Lampe 3 ausgeschaltet.

ewelinkapp - Herunterladen - Registrieren - Anmelden

Operationen von eWeLink APP
