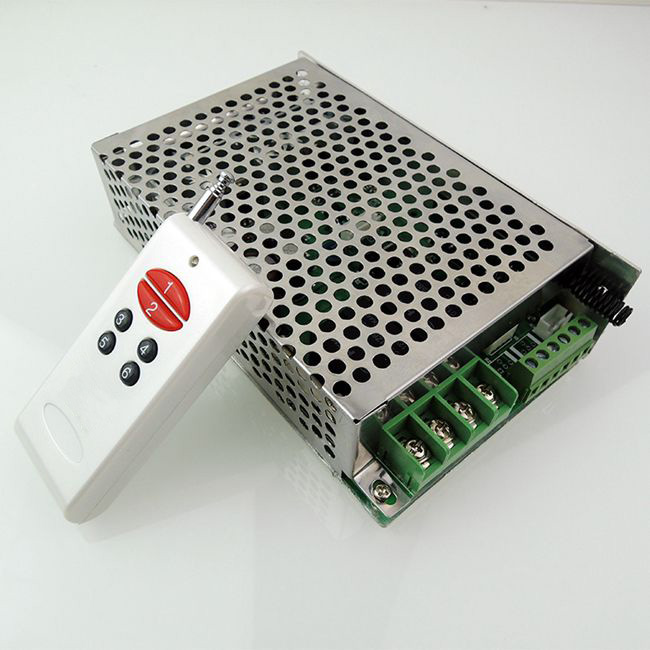

Lieferumfang:

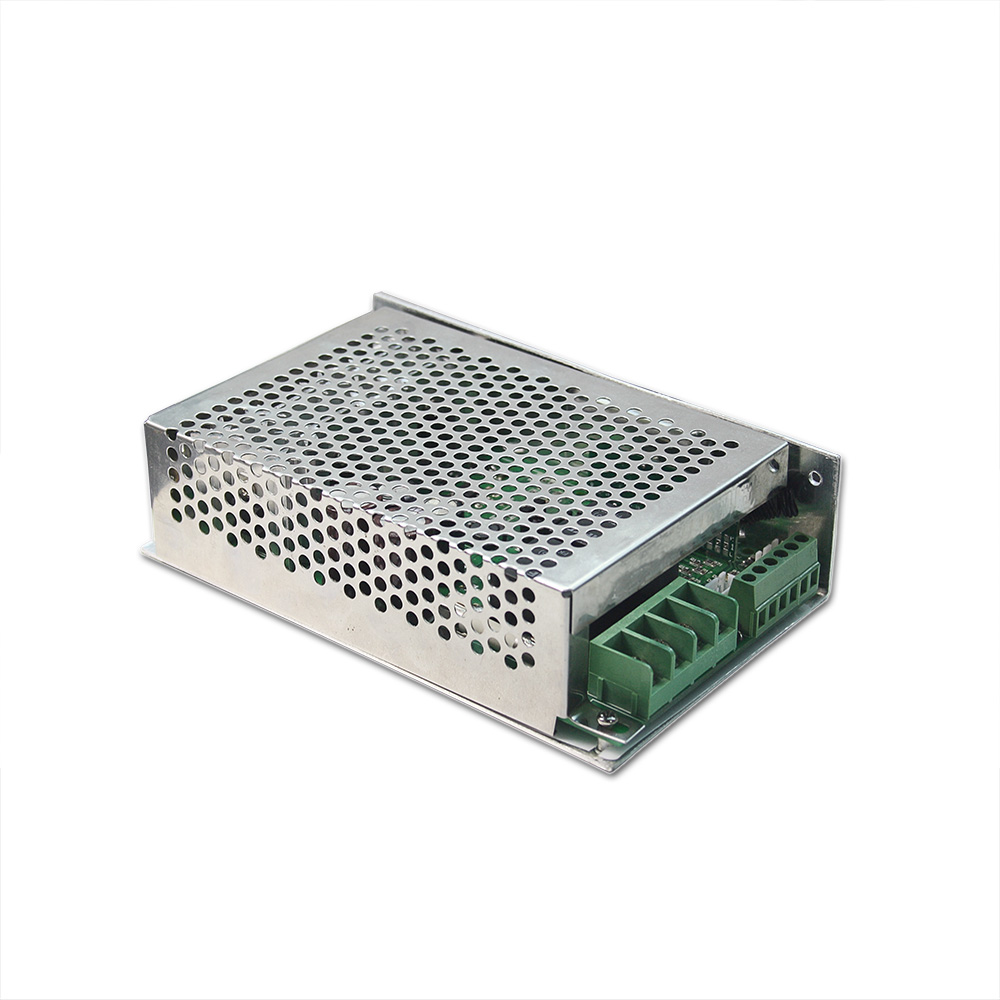

1 x Empfänger: S1FB-DC
1 x Sender: CP-6
1 x Bedienungsanleitung
Anwendung:
Dieser Empfänger ist eine drahtlose Steuerung für einen Gleichstrommotor
oder einen Linearantrieb. Er und die Fernbedienung bilden ein drahtloses
Senderempfängersystem. Es kann für Rollläden / Türen, Projektionswände,
Markisen, Winden, Förderbänder oder andere Geräte mit gebürsteten
Gleichstrommotor oder Linearantrieb verwendet werden.
Wenn Sie einen gebürsteten Gleichstrommotor an diesen Empfänger anschließen,
können Sie den Motor mit der Fernbedienung in positiver oder umgekehrter
Richtung drehen. Wenn Sie einen DC Linearantrieb an diesen Empfänger
anschließen, können Sie den Linearantrieb mit der Fernbedienung zum Ein oder
Ausfahren betätigen. Sie können die Geschwindigkeit der Motor oder der
Linearantrieb durch den Knopf am Empfänger oder zwei Taste im Sender
einstellen.
Sie können zwei Endschalter, den optoelektronischen Schalter, den
Näherungsschalter, den HallSchalter (NPN-Schließertyp) an den Empfänger
anschließen und damit den Motor oder den Linearantrieb stoppen. Sie können
auch einen manuellen Schalter an den Empfänger anschließen und damit den
Motor oder den Linearantrieb steuern.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Geeignet für gebürsteten Gleichstrommotor oder Linearantrieb.
Betriebsspannungsbereich DC 12~30V.
Sie können den Motor über den Sender so betreiben, dass er sich in positiver
oder umgekehrter Richtung dreht.
Sie können den Linearantrieb über den Sender ausfahren oder einfahren.
Sie können die Geschwindigkeit der Motor oder der Linearantrieb durch den
Knopf am Empfänger oder zwei Taste im Sender einstellen.
Mit Grenzwert Steuerklemmen: Sie können den Endschalter, den
optoelektronischen Schalter, den Näherungsschalter, den HallSchalter (NPN-Schließertyp)
anschließen und damit den Motor oder den Linearantrieb stoppen.
Mit Verdrahtete Steuerklemmen: Sie können manuelle Schalter anschließen, um
den Motor oder den Linearantrieb zu steuern.
Sie können den Sender / die Fernbedienung verwenden um den Empfänger von
jedem Ort innerhalb eines zuverlässigen Arbeitsabstands aus zu steuern.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber
es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem
Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem
Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger
steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Empfängerparameter:
Modell: S1FB-DC
Betriebsspannung: 12~30 VDC
Ausgangsspannung: 12~30 VDC wie eingangsspannung
Arbeitsfrequenz: 433.92 MHz
Kanal: 1 CH, kann mit 1 gebürsteten Gleichstrommotor oder 1 Linearantrieb
arbeiten
Ruhestrom: ≤6mA
Der maximale Anlaufstrom des Motors oder des Linearantriebs darf 30A nicht
überschreiten.
Maximale Nennleistung: 200W für 12VDC oder 400W für 24VDC.
Drahtbereich für die Terminals: 22-14 AWG
Enkodierung Typ: Festkode
Kodiermethode: Durch Löten
Betriebstemperatur: -20°C bis +70°C
Gehäusegröße: 160 x 100 x 42 mm
Senderparameter:
Modell: CP-6

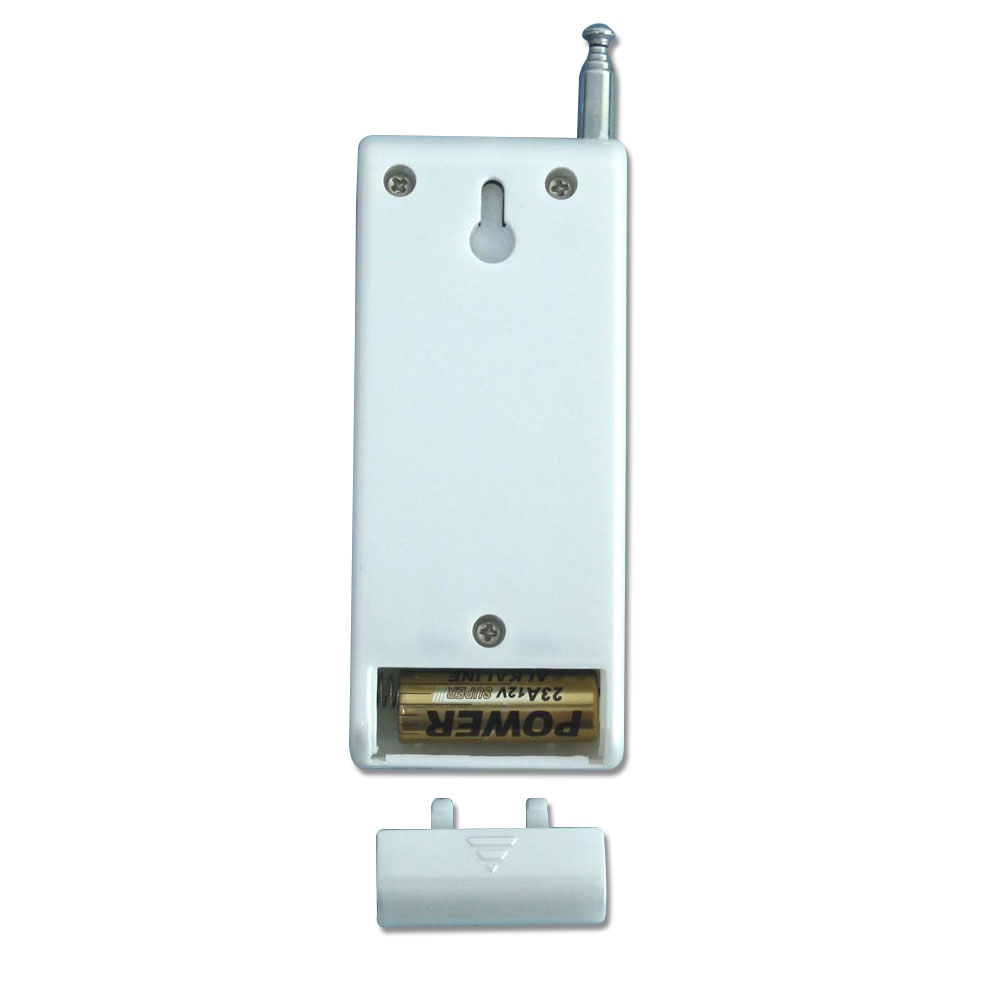

Betriebsspannung: 12V (1 x 23A -12V Batterie, kann 12 Monate benutzt werden)
Kanal/Knopf: 6
Tastensymbol:1, 2, 3, 4, 5, 6
Betriebsfrequenz: 433Mhz
Anpassung Modus: ASK
Kodierung: Festkode durch Löten
Sendeentfernung: 500m / 300ft (theoretisch)
Einheitsmaße: 85 x 36 x 16 mm
Passende Fernbedienungen:
Dieser Empfänger kann nur mit dem Sender CP-6 arbeiten.
Arbeitsentfernung:
Dieser Empfänger und dem Sender CP-6 bilden einen kompletten Satz, kann der
maximale Arbeitsabstand in einem offenen Bereich 500 Meter erreichen.Der
maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren
und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird es durch
Bäume, Mauern oder andere Gebäude behindert und durch andere Funksignale
gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen
maximalen Abstand nicht erreicht.
Der mit einer externen Antenne ausgestattete Empfänger hat einen größeren
Arbeitsbereich als der mit einer internen Antenne ausgestattete Empfänger.
Verwendung:
Der Empfänger kann zur Steuerung des DC 12V / 24V Motors oder des
Linearantriebs verwendet werden.
Verdrahtung:
Wenn Sie einen 12V / 24V Gleichstrommotor oder einen Linearantrieb steuern
möchten, gehen Sie wie folgt vor:

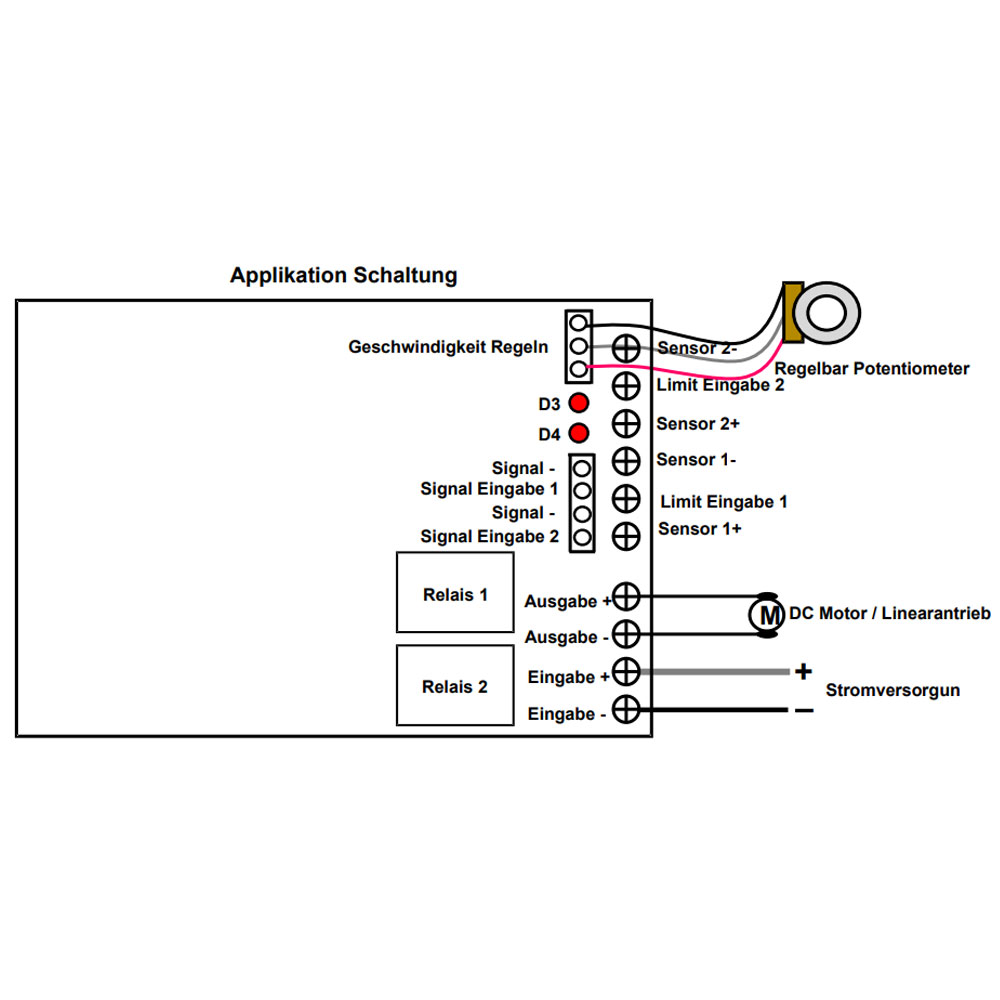

1) Verbinden Sie den Pluspol der DC Stromversorgung an Klemme <Ausgabe +>,
und Verbinden Sie den Minuspol der DC Stromversorgung an Klemme <Ausgabe ->.
2) Verbinden Sie zwei Drähte des Motors oder des Linearantriebs an den
Klemmen <Eingabe +> und <Eingabe ->, sie können diese beiden Drähte
austauschen, um die Drehrichtung des Motors oder die Bewegungsrichtung des
Linearantriebs zu ändern.

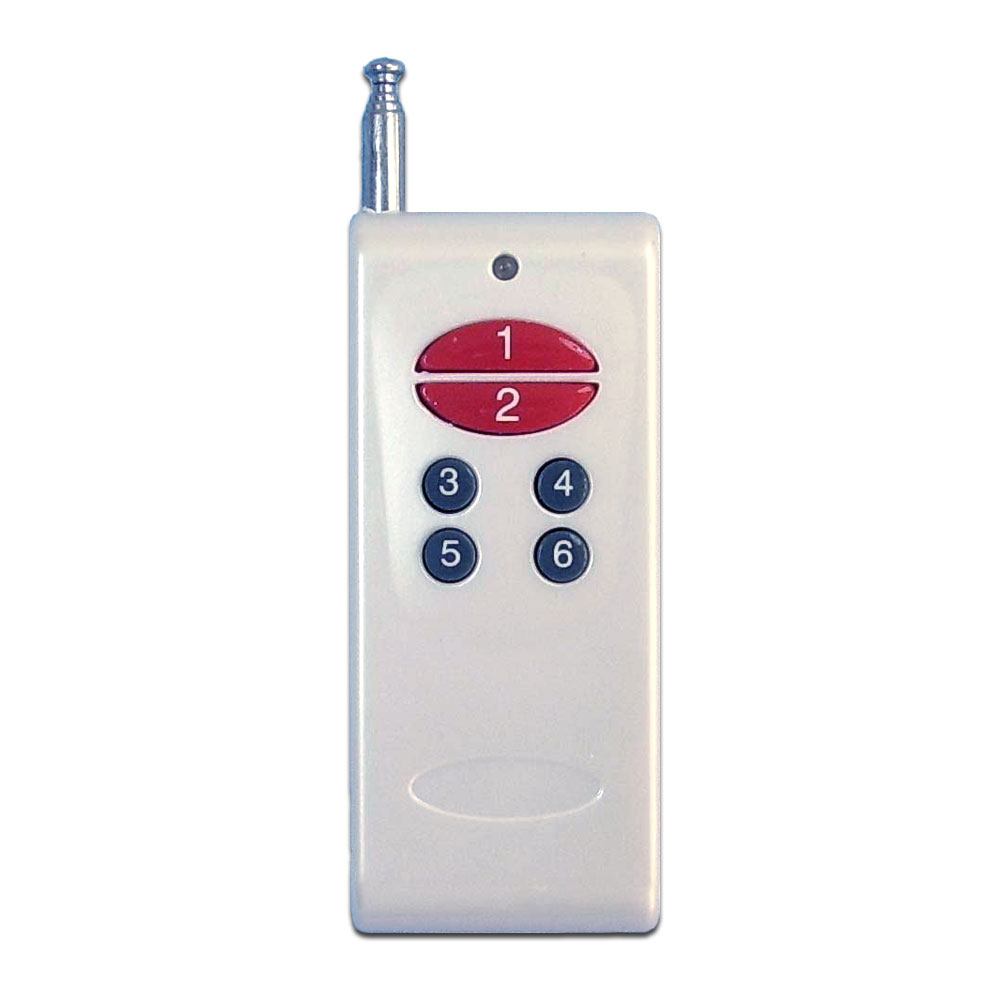

Der Bedienung durch den Sender CP-6:
Drücken Sie die Taste 1 am Sender: Motor dreht in positiver Richtung, oder
Linearantrieb fährt nach außen aus.
Drücken Sie die Taste 2 am Sender: Motor dreht in umgekehrter Richtung, oder
Linearantrieb fährt nach innen ein.
Drücken Sie die Taste 3 am Sender: Motor oder Linearantrieb stoppt.
Drücken und halten Sie die Taste 4 am Sender: Die Geschwindigkeit des Motors
oder Linearantriebs wird allmählich beschleunigt.
Drücken und halten Sie die Taste 6 am Sender: Die Geschwindigkeit des Motors
oder Linearaktuators wird allmählich langsamer.
Der Knopf 5 ist nutzlos.
Geschwindigkeit regeln:
Sie können “Regelbar Potentionmeter” verdrehen, um die Geschwindigkeit der
Motor oder die Linearantrieb einzustellen.
Drehen Sie den Knopf im Uhrzeigersinn, die Geschwindigkeit wird allmählich
beschleunigt.
Drehen Sie den Knopf gegen den Uhrzeigersinn, die Geschwindigkeit wird
allmählich langsamer.
Grenzwert Steuerklemmen:
Der Empfänger verfügt über Grenzwert Steuerklemmen, und Sie können externe
Geräte (mit normalerweise offen Kontakt) wie den Endschalter, den
optoelektronischen Schalter, den Näherungsschalter, den HallSchalter
(NPN-Schließertyp) an die Grenzwert Steuerklemmen anschließen und diese dann
zum Stoppen des Motors oder des Linearantriebs verwenden.
Sie können beispielsweise einen normalerweise offen Endschalter an die
Klemmen <Sensor 1-> und <Limit Eingabe 1> anschließen, und einen weiteren
normalerweise offen Endschalter an die Klemmen <Sensor 2-> und <Limit
Eingabe 2> anschließen.
Wenn sich der Motor in positiver Richtung dreht, oder der Linearantrieb
fährt nach außen aus, wenn ein Endschalter aktiviert wird, Motor oder
Linearantrieb stoppt automatisch.
Wenn sich der Motor in Umkehrrichtung dreht, oder der Linearantrieb fährt
nach innen ein, wenn ein anderer Endschalter aktiviert wird, Motor oder
Linearantrieb stoppt automatisch.
Verdrahtete Steuerklemmen:
Der Empfänger hat Verdrahtete Steuerklemmen, sie können externe Geräte (mit
normalerweise offen Kontakt) wie Handschalter an Verdrahtete Steuerklemmen
anschließen, und diese dann zum Stoppen des Motors oder des Linearantriebs
verwenden.

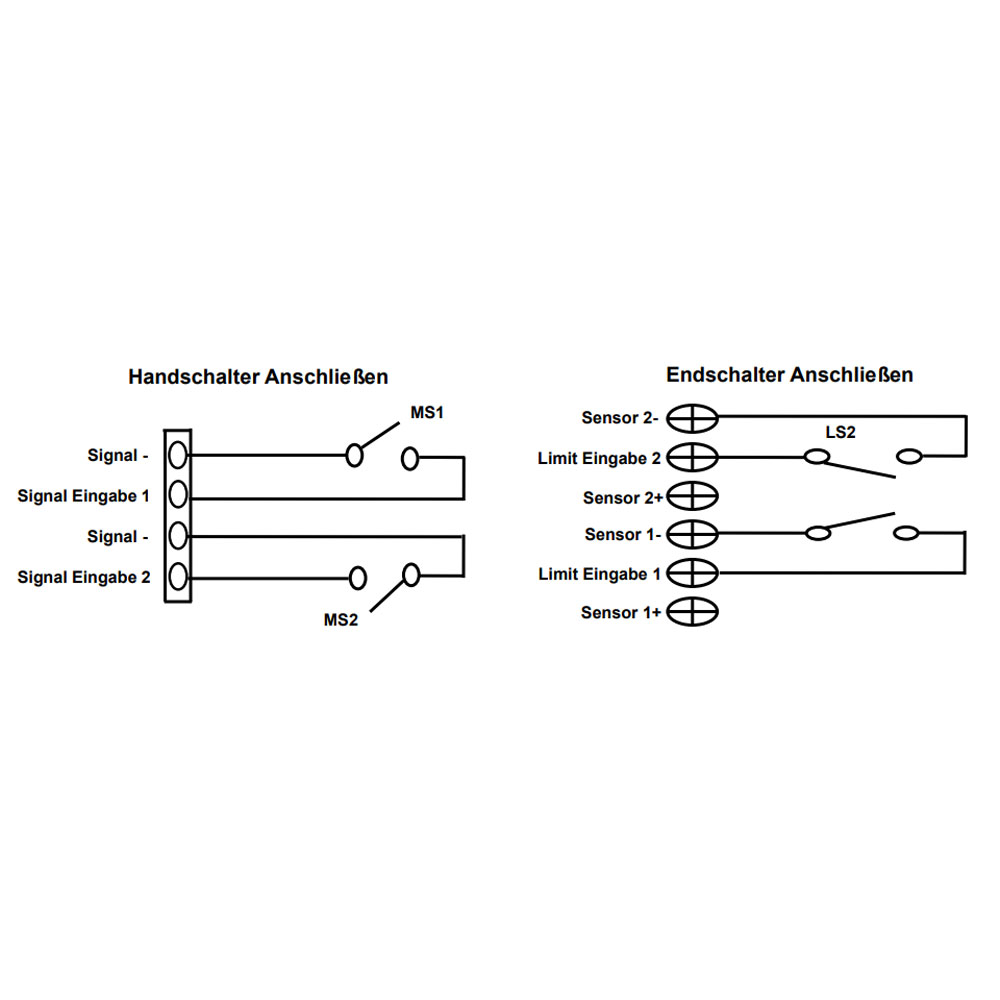

Beispielsweise können Sie zwei Handschalter gemäß dem folgenden Schaltplan
an die verdrahteten Steuerklemmen <Signal ->, <Signal Eingabe 1>, <Signal ->
und <Signal Eingabe 2> anschließen.
Wenn Sie einen Handschalter gedrückt halten, verbindet er zwei Klemmen
<Signal -> und <Signal Eingabe 1>, der Motor dreht in positiver Richtung,
oder Linearantrieb fährt nach außen aus. Wenn Sie den Handschalter
loslassen, Motor oder Linearantrieb stoppt
Wenn Sie einen anderen Handschalter gedrückt halten, verbindet er zwei
Klemmen <Signal -> und <Signal Eingabe 2>, der Motor dreht in umgekehrter
Richtung, oder Linearantrieb fährt nach innen ein. Wenn Sie den Handschalter
loslassen, Motor oder Linearantrieb stoppt.
