Hallo, willkommen in unserem Shop. FernKontrolle bietet Ihnen die hochwertigen Fernbedienungsgeräte. Wir empfehlen Ihnen, unsere Fragen und Antworten zu lesen, bevor Sie Ihre Entscheidung treffen. Wenn Sie weitere Fragen haben, nehmen Sie bitte Kontakt mit uns auf. Wir werden Ihnen so bald wie möglich antworten.
Lieferumfang:
1 x Empfänger: S12UW-DC-ANT3
1 x Bedienungsanleitung
Einführung:
Dieser Empfänger ist ein Fernschalter mit sehr großer Reichweite. Es wurde
von der drahtlosen LORA-Kommunikationstechnologie (Long Range) entwickelt
und verfügt daher über einen ultralangen Arbeitsabstand, eine ultrahohe
Empfangsempfindlichkeit, eine hervorragende Entstörungsfähigkeit und einen
geringeren Stromverbrauch. Es verwendet einen Transceiver-Chip, um die
bidirektionale Kommunikation zu implementieren. Sein idealer Arbeitsabstand
beträgt bis zu 5 Kilometer, was ein hervorragendes Gerät für die
Fernsteuerung und Fernkommunikation ist.
Anwendung:
Dieser Empfänger ist ein elektrisches Gerät mit 12 trockenem Relaisausgang,
es und der Sender bilden ein Empfänger Sender System. Dieses System kann in
allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus,
Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es kann
verschiedene DC oder AC Geräte an Land, zu Wasser und in der Luft
fernsteuern, wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden,
Jalousien, Linearantriebe, Türen, Fenster, Elektromagnetventile,
Sicherheitsalarm und Geschäftsschilder. Die Anwendungen sind endlos.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Super langer Arbeitsbereich: Mit dem Sender bilden einen ein kompletten Set,
der maximale Arbeitsabstand darf 5000 Meter betragen im Freifeld sein.
Breiter Betriebsspannungsbereich: 9~28VDC.
Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können
zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO
/ NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als
Schalter.
Mit Arbeitsmodus-Taste: 8 verschiedene Arbeitsmodi umschaltbar.
Mit Arbeitsmodus-Anzeigebildschirm: Unterschiedliche Zahlen auf dem LED-Bildschirm
entsprechen unterschiedlichen Arbeitsmodi.

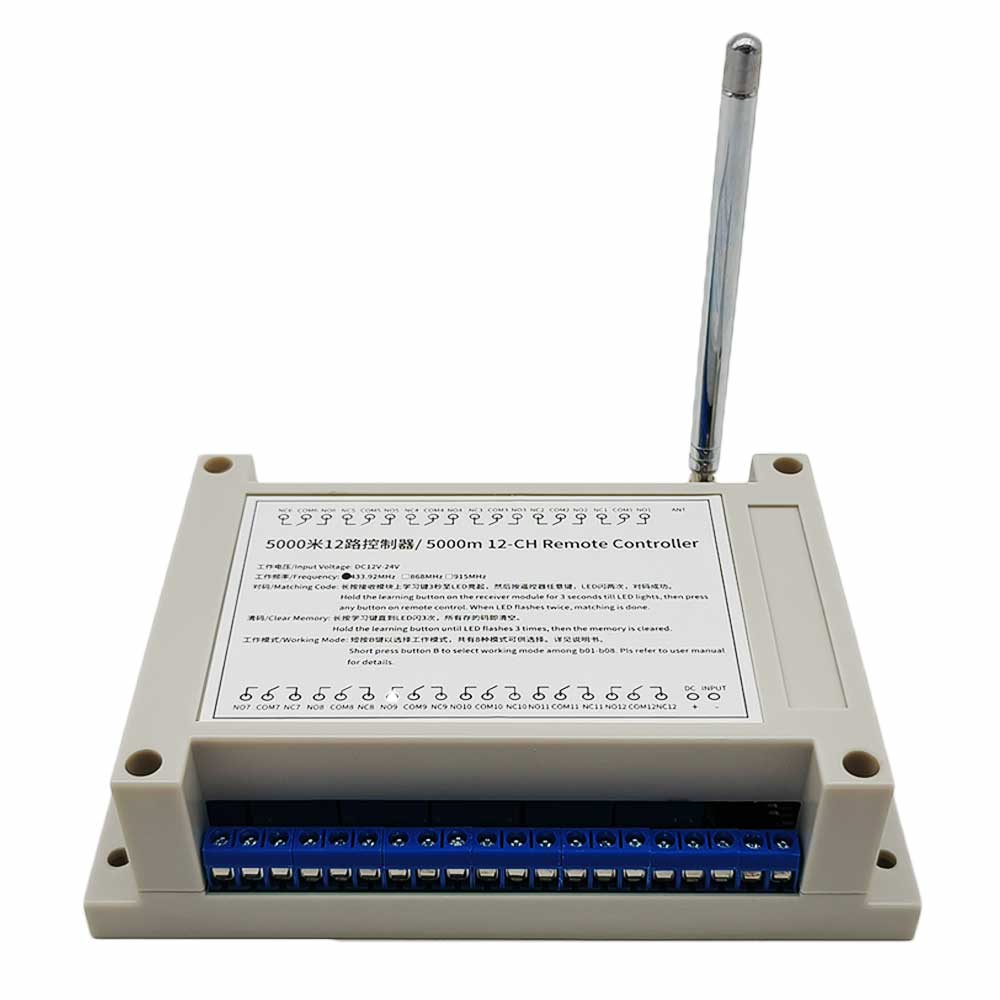

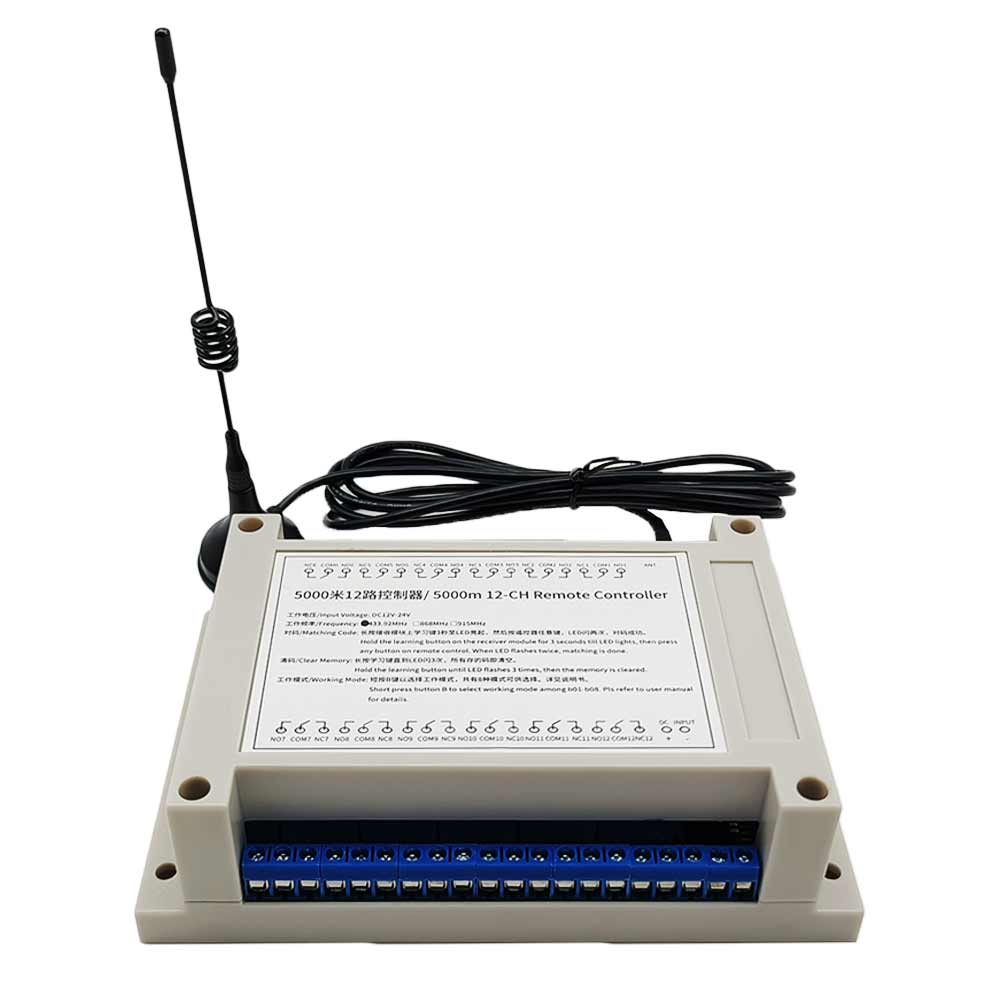

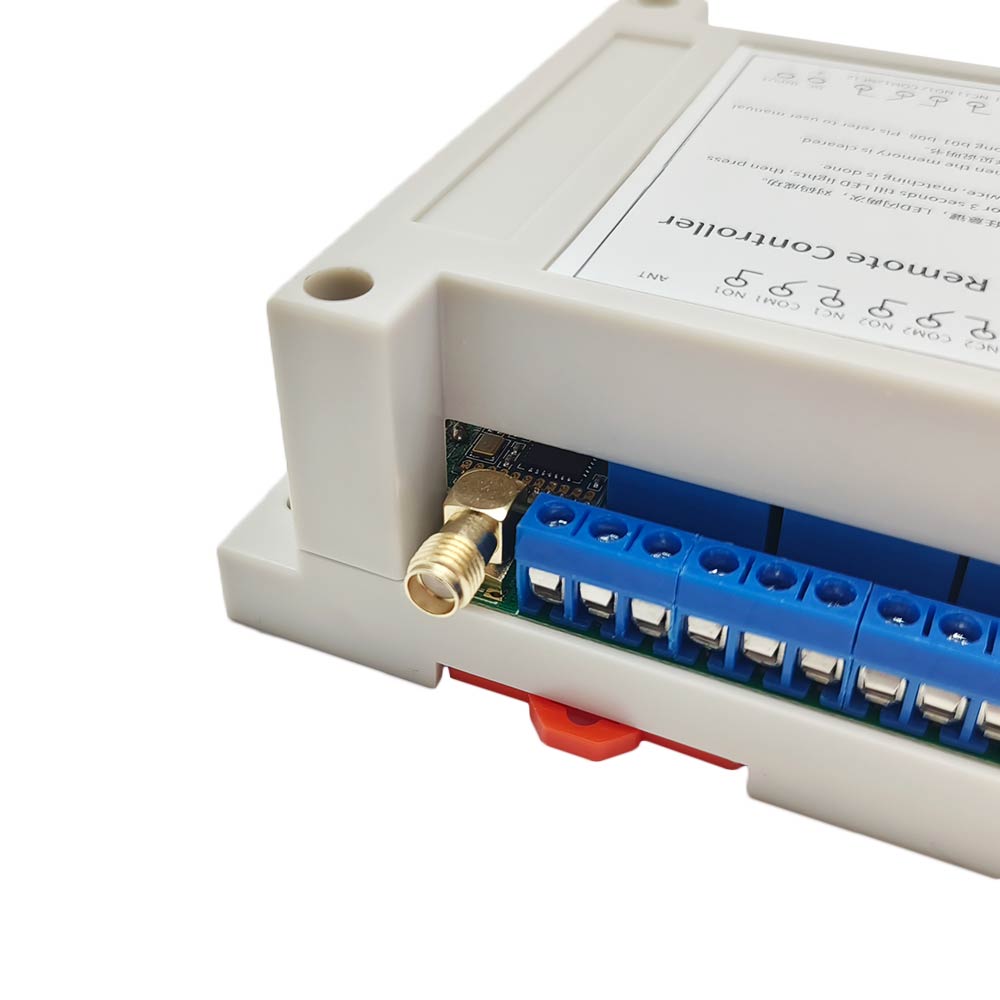

Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten
innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber
es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem
Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem
Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger
steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Rückkopplung Funktion:
Der Empfänger und der Sender haben einen Zweiwege Arbeitsmodus, so dass der
Benutzer den Arbeitsstatus des Empfängers kennen kann durch den Sender.
Zweiwege Arbeitsmodus: Wenn der Empfänger erfolgreich ausgelöst wurde durch
das Signal vom Sender, es sendet sofort ein Rückmelde signal an den Sender,
dann sendet der Sender einen Summton aus, um Sie zu informieren dass der
Empfänger erfolgreich ausgelöst wurde.
Parameter des Empfängers:
Modell: S12UW-DC-ANT3
Betriebsspannung: 9~28VDC
Arbeitsfrequenz: 433.92 MHz
Statische Strom: ≤10mA
Kanal: 12 CH
Ausgangsart: Trockene Relaisausgang (normalerweise geöffnet und
normalerweise geschlossen)
Maximale Lastspannung des Relais: 240VAC oder 28VDC
Maximaler Laststrom des Relais: 10A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
8 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung und 5 gemischte Modi
Betriebstemperatur: -20°C bis +70°C
Maße der PCB: 122 x 87 x 18 mm

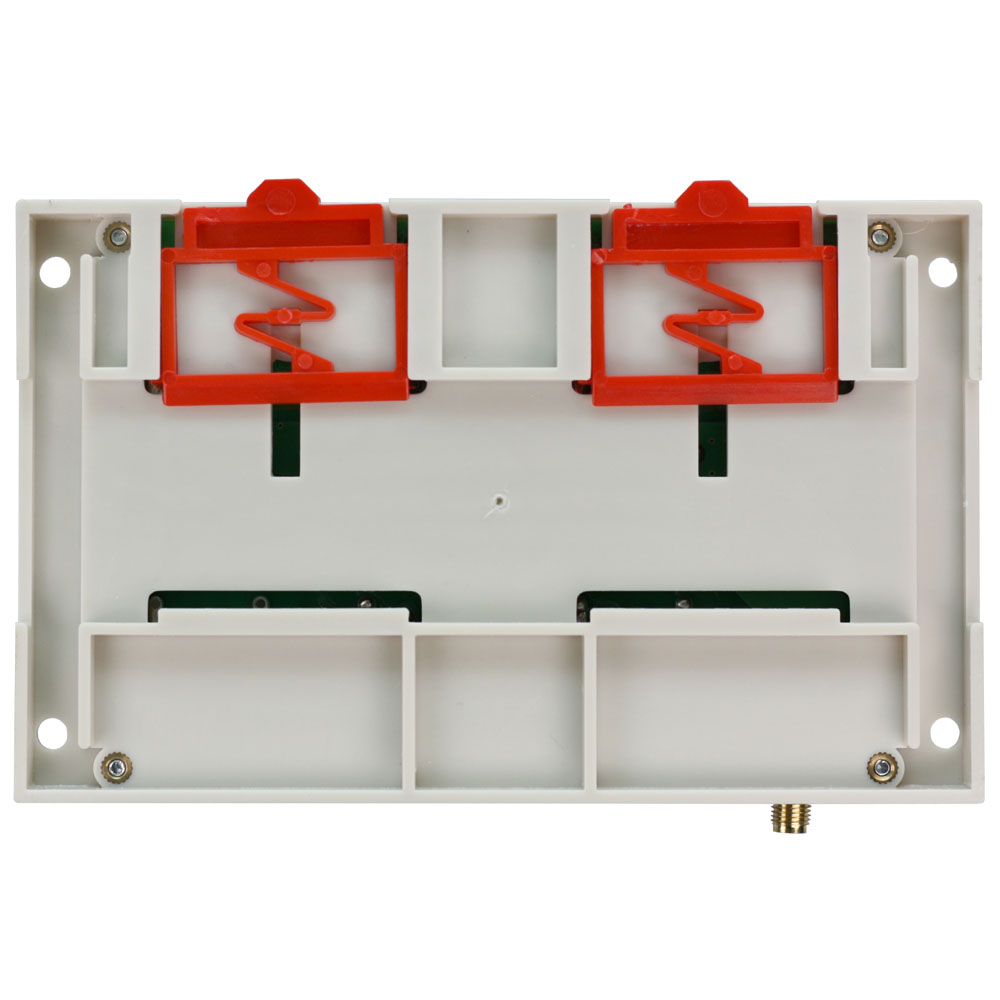

Maße des Gehäuse: 145 x 90 x 40 mm
Passende Fernbedienungen:
Dieser Empfänger funktioniert nur mit 5000 Meter Sendern, wie
CC-12
(Reichweite
von 5000 Metern / 15000 Fuß).
Super langer Arbeitsbereich:
Der Empfänger und der Sender bilden einen kompletten Kit, der maximale
Arbeitsabstand kann 15000 Fuß oder 5000 Meter in einem offenen Bereich
erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne
Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch
Bäume, Mauern oder andere Konstruktionen behindert und durch andere
Funksignale gestört. Daher kann es sein, dass der tatsächliche
Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Verwendung:
Der Empfänger kann zur Steuerung 0~28 VDC und 110~240 VAC Geräte verwendet
werden.
Beachten: Dieser Empfänger ist der trockene Relaisausgang, und kein DC/AC
Leistungsausgang. Ausgangszustand der Relaisausgangsklemmen: Die Klemmen
<NO> und <COM> sind normalerweise geöffnet; Die Klemmen <NC> und <COM> sind
normalerweise geschlossen.

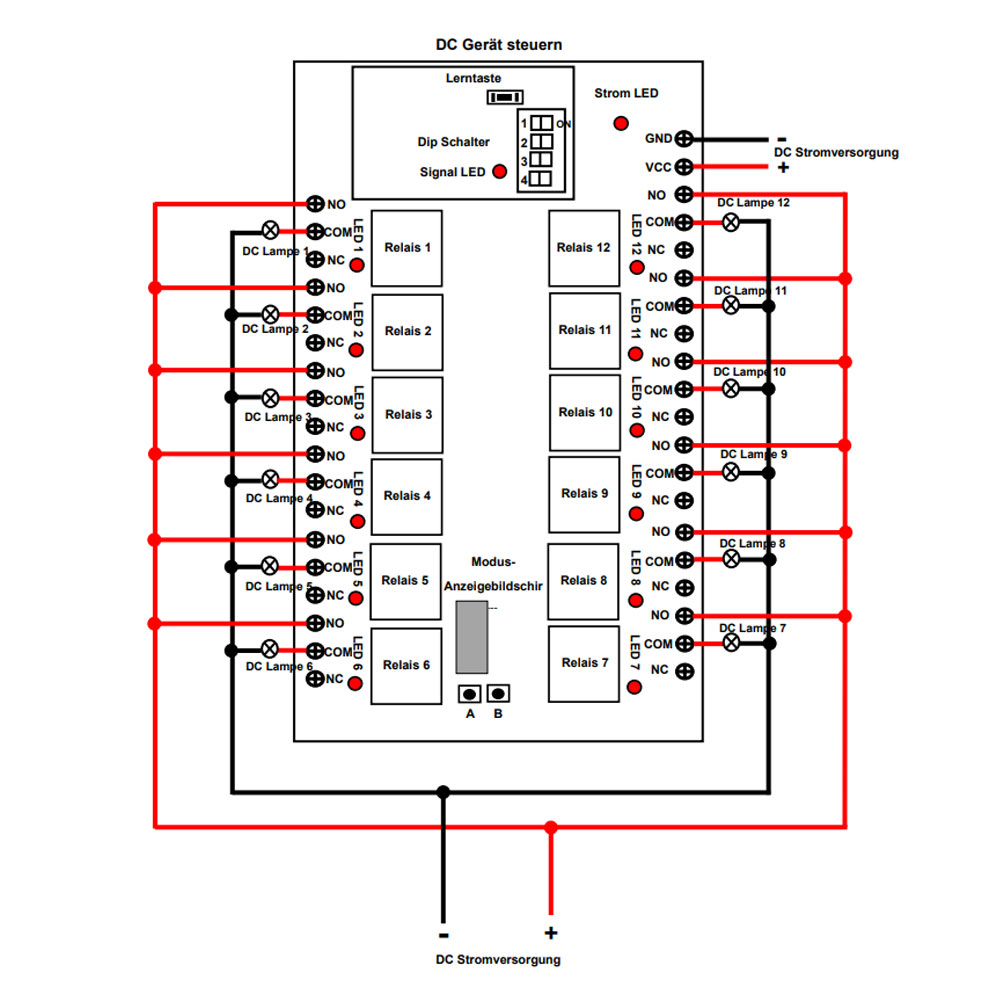

Verdrahtung: 1) Wenn Sie ein 12VDC Lampe steuern möchten, machen wie folgende:
1.1 Verbinden sie den Pluspol der DC Stromversorgung an Klemme <VCC>, und
Verbinden sie den Minuspol der DC Stromversorgung an Klemme <GND>.
1.2 Verbinden Klemme <NO> an Pluspol der DC Stromversorgung, Verbinden
Klemme <COM> an Pluspol von DC Lampe, und Verbinden den Minuspol von DC
Lampe an Minuspol der DC Stromversorgung.

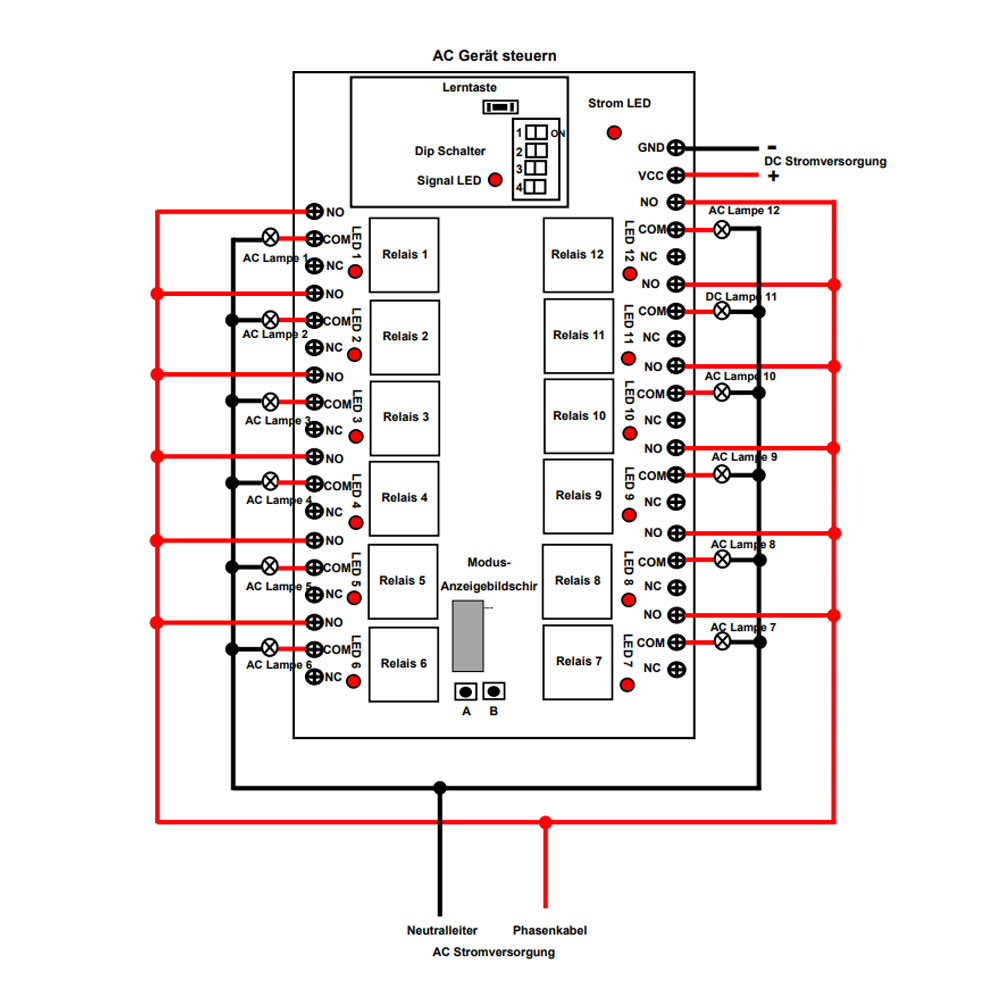

2) Wenn Sie 220VAC Lampe steuern möchten, machen Sie wie folgende:
2.1 Verbinden sie den Pluspol der DC Stromversorgung an Klemme <VCC>, und
Verbinden sie den Minuspol der DC Stromversorgung an Klemme <GND>.
2.2 Verbinden Klemme <NO> an das Phasenkabel der AC Stromversorgung,
Verbinden Klemme <COM> an eine Seite von AC Lampe, und Verbinden andere
Seite von AC Lampe an Neutralleiter der AC Stromversorgung.
Wechseln Sie den Arbeitsmodus oder ändern Sie die Anzahl der
Betriebskanäle:

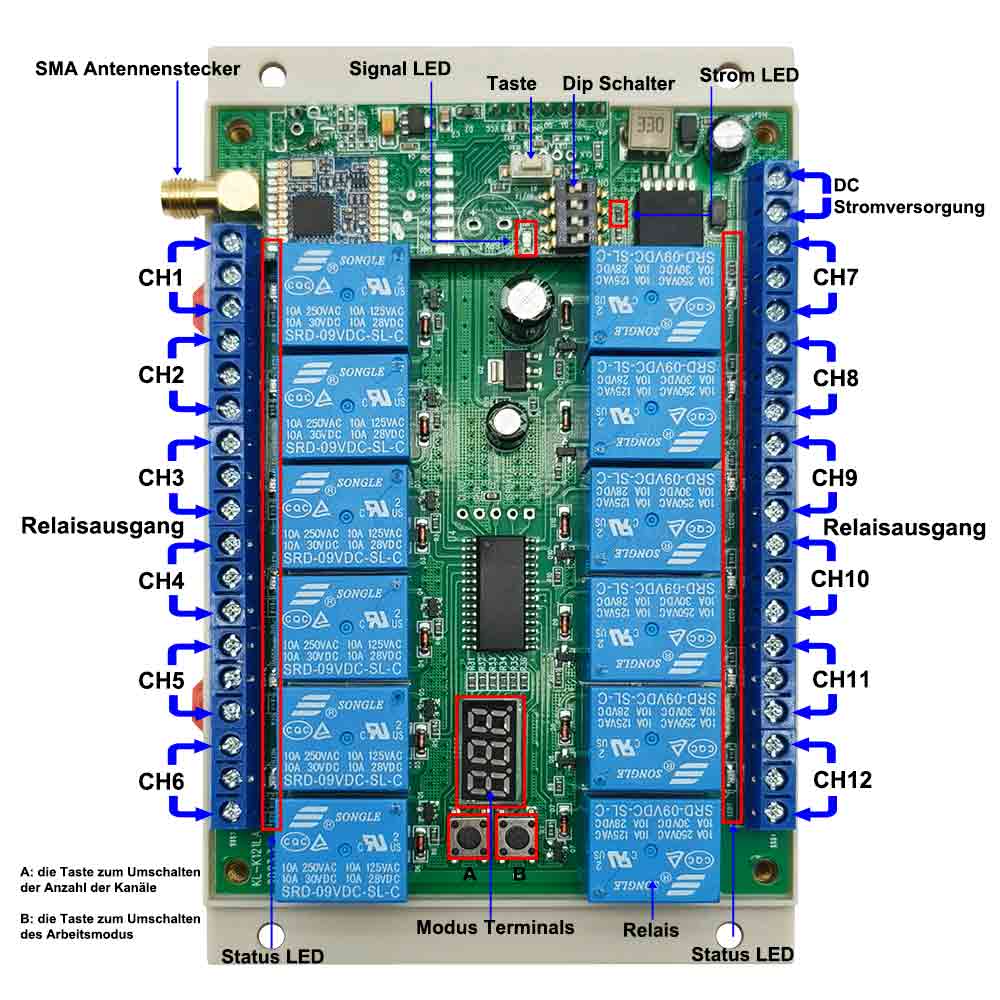

Der Empfänger verfügt über zwei Tasten: Taste A ist die Taste zum Umschalten
der Anzahl der Kanäle und Taste B ist die Taste zum Umschalten des
Arbeitsmodus.
1) Wenn der Empfänger eingeschaltet ist, zeigt der LED-Bildschirmanzeige
"A12".
2) Drücken und halten Sie die Taste A für 2-3 Sekunden, LED-Bildschirm
blinkt und der Empfänger wechselt in den Status zum Umschalten der Anzahl
der Kanäle. Zu diesem Zeitpunkt können Sie die Taste A drücken, um den
Anzeigetext des LED-Bildschirms umzuschalten. Der Text wechselt von A12 zu
A06 und dann zu A08. A12 zeigt an, dass alle 12 Kanäle des Empfängers
betriebsbereit sind. A06 zeigt an, dass nur 6 Kanäle des Empfängers
betriebsbereit sind. A08 zeigt an, dass nur 8 Kanäle des Empfängers
betriebsbereit sind. Drücken und halten Sie die Taste A erneut für 2-3
Sekunden, hört der LED-Bildschirm auf zu blinken und der Empfänger verlässt
den Status zum Umschalten der Anzahl der Kanäle.
3) Drücken und halten Sie die Taste B für 2-3 Sekunden, LED-Bildschirm
blinkt und der Empfänger wechselt in den Arbeitsmodus-Umschaltstatus. Zu
diesem Zeitpunkt können Sie die Taste B drücken, um den Anzeigetext des LED-Bildschirms
umzuschalten. Der Text wechselt von b01 zu b08. Unterschiedliche Zahlen
entsprechen unterschiedlichen Arbeitsmodi. Drücken und halten Sie die Taste
B erneut für 2-3 Sekunden, hört der LED-Bildschirm auf zu blinken und der
Empfänger verlässt den Arbeitsmodus-Umschaltstatus.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem
Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten,
gehen Sie wie folgt:
1) Einstellung der Modus Momentan: Wenn der Empfänger im
Arbeitsmodus-Schaltzustand befindet, drücken Sie Taste B, bis auf dem LED-Bildschirm
"b01" angezeigt wird.
Der Betrieb des Momentan modus mit dem Sender CC-12:
Drücken und halten Sie die Taste 1 am Sender: Das Relais 1 im Empänger wird
aktiviert. Lassen Sie die Taste 1 los: Das Relais 1 wird deaktiviert.
Drücken und halten Sie die Taste 2 am Sender: Das Relais 2 im Empänger wird
aktiviert. Lassen Sie die Taste 2 los: Das Relais 2 wird deaktiviert.
...........
Drücken und halten Sie die Taste 12 am Sender: Das Relais 12 im Empänger
wird aktiviert. Lassen Sie die Taste 12 los: Das Relais 12 wird deaktiviert.
2) Einstellung der Modus Selbstsichernd: Wenn der Empfänger im
Arbeitsmodus-Schaltzustand befindet, drücken Sie Taste B, bis auf dem LED-Bildschirm
"b02" angezeigt wird.
Der Betrieb des Selbsthemmung modus mit dem Sender CC-12:
Drücken Sie die Taste 1 am Sender: Das Relais 1 im Empfänger wird aktiviert;
Drücken Sie erneut die Taste 1: Das Relais 1 wird deaktiviert.
Drücken Sie die Taste 2 am Sender: Das Relais 2 im Empfänger wird aktiviert;
Drücken Sie erneut die Taste 2: Das Relais 2 wird deaktiviert.
...........
Drücken Sie die Taste 12 am Sender: Das Relais 12 im Empfänger wird
aktiviert; Drücken Sie erneut die Taste 12: Das Relais 12 wird deaktiviert.
3) Einstellung der Modus Verriegelung: Wenn der Empfänger im
Arbeitsmodus-Schaltzustand befindet, drücken Sie Taste B, bis auf dem LED-Bildschirm
"b03" angezeigt wird.
Der Betrieb des Verriegelung modus mit dem Sender CC-12:
Drücken Sie die Taste 1 am Sender: Das Relais 1 im Empfänger wird aktiviert;
Die anderen 11 Relais wird deaktiviert.
Drücken Sie die Taste 2 am Sender: Das Relais 2 im Empfänger wird aktiviert;
Die anderen 11 Relais wird deaktiviert.
...........
Drücken Sie die Taste 12 am Sender: Das Relais 12 im Empfänger wird
aktiviert; Die anderen 11 Relais wird deaktiviert.
4) Einstellung der Modus Momentan (Kanäle 1~6) + Selbstsichernd (Kanäle
7~12): Wenn der Empfänger im Arbeitsmodus-Schaltzustand befindet, drücken
Sie Taste B, bis auf dem LED-Bildschirm "b04" angezeigt wird.
5) Einstellung der Modus Momentan (Kanäle 1~6) + Verriegelung (Kanäle 7~12):
Wenn der Empfänger im Arbeitsmodus-Schaltzustand befindet, drücken Sie Taste
B, bis auf dem LED-Bildschirm "b05" angezeigt wird.
6) Einstellung der Modus Selbstsichernd (Kanäle 1~6) + Verriegelung (Kanäle
7~12): Wenn der Empfänger im Arbeitsmodus-Schaltzustand befindet, drücken
Sie Taste B, bis auf dem LED-Bildschirm "b06" angezeigt wird.
7) Einstellung der Modus speziellen Verriegelung (jeweils zwei Kanäle bilden
einen speziellen Verriegelungsmodus): Wenn der Empfänger im
Arbeitsmodus-Schaltzustand befindet, drücken Sie Taste B, bis auf dem LED-Bildschirm
"b07" angezeigt wird.
Drücken Sie die Taste 1 am Sender: Das Relais 1 im Empfänger wird aktiviert
und das Relais 2 wird deaktiviert.
Drücken Sie erneut die Taste 1: Das Relais 1 wird deaktiviert.
Drücken Sie die Taste 2 am Sender: Das Relais 2 im Empfänger wird aktiviert
und das Relais 1 wird deaktiviert.
Drücken Sie erneut die Taste 2: Das Relais 2 wird deaktiviert.
............
8) Einstellung der Einzelkanalmodus mit Doppeltastensteuerung: (Jede zwei
Tasten am Sender steuern einen Kanal. Dieser Modus unterstützt bis zu 6
Kanäle, die anderen 6 Kanäle werden nicht verwendet.): Wenn der Empfänger im
Arbeitsmodus-Schaltzustand befindet, drücken Sie Taste B, bis auf dem LED-Bildschirm
"b08" angezeigt wird.
Drücken Sie die Taste 1 am Sender: Das Relais 1 im Empfänger wird aktiviert;
Drücken Sie die Taste 2: Das Relais 1 wird deaktiviert.
Drücken Sie die Taste 3 am Sender: Das Relais 2 im Empfänger wird aktiviert;
Drücken Sie die Taste 4: Das Relais 2 wird deaktiviert.
............
Drücken Sie die Taste 11 am Sender: Das Relais 6 im Empfänger wird aktiviert;
Drücken Sie die Taste 12: Das Relais 6 wird deaktiviert.
So stellen Sie die Rückkopplung Funktion ein:
Sie können das vierte Bit des Dip Schalter einschalten, um die Rückkopplung
funktion zu aktivieren; oder schalten Sie das vierte Bit aus, um die
Rückkopplung funktion zu deaktivieren.
Achtung: Das erste Bit des Dip Schalter muss auf die Position ON gesetzt
werden.
So koppeln Sie den Sender mit dem Empfänger:
Beachten: Wir haben den Sender mit dem Empfänger gekoppelt vor dem Verlassen
des Werks.
1) Drücken Sie die Lerntaste im Empfänger für 1~2 Sekunden, die Signal LED
im Empfänger leuchtet, dies bedeutet der Empfänger gibt den Lernstatus ein.
2) Drücken Sie eine beliebige Taste am Sender, wenn die Signal LED blinkt
dann dreimal und geht dann aus, dies bedeutet dass das Lernen erfolgreich
ist.
3) Der Empfänger kann mehrere Fernbedienungen mit verschiedenen kodes lernen.
So löschen Sie alle Sender codes gespeichert im Empfänger:
Wir haben gekoppelt den Sender mit dem Empfänger, wenn Sie nicht möchten
dass der Empfänger mit dem Sender zu arbeiten, Sie können löschen alle
Sender codes gespeichert im Empfänger.
Bedienung: Drücken und halten Sie die Lerntaste im Empfänger für 3-4
Sekunden, Signal-LED leuchtet zuerst, blinkt dann dreimal schnell und geht
dann aus, Lassen Sie zu diesem Zeitpunkt die Lerntaste los, dies zeigt an,
dass alle gespeicherten Codes erfolgreich gelöscht wurden.
