Handbuch

Lieferumfang:

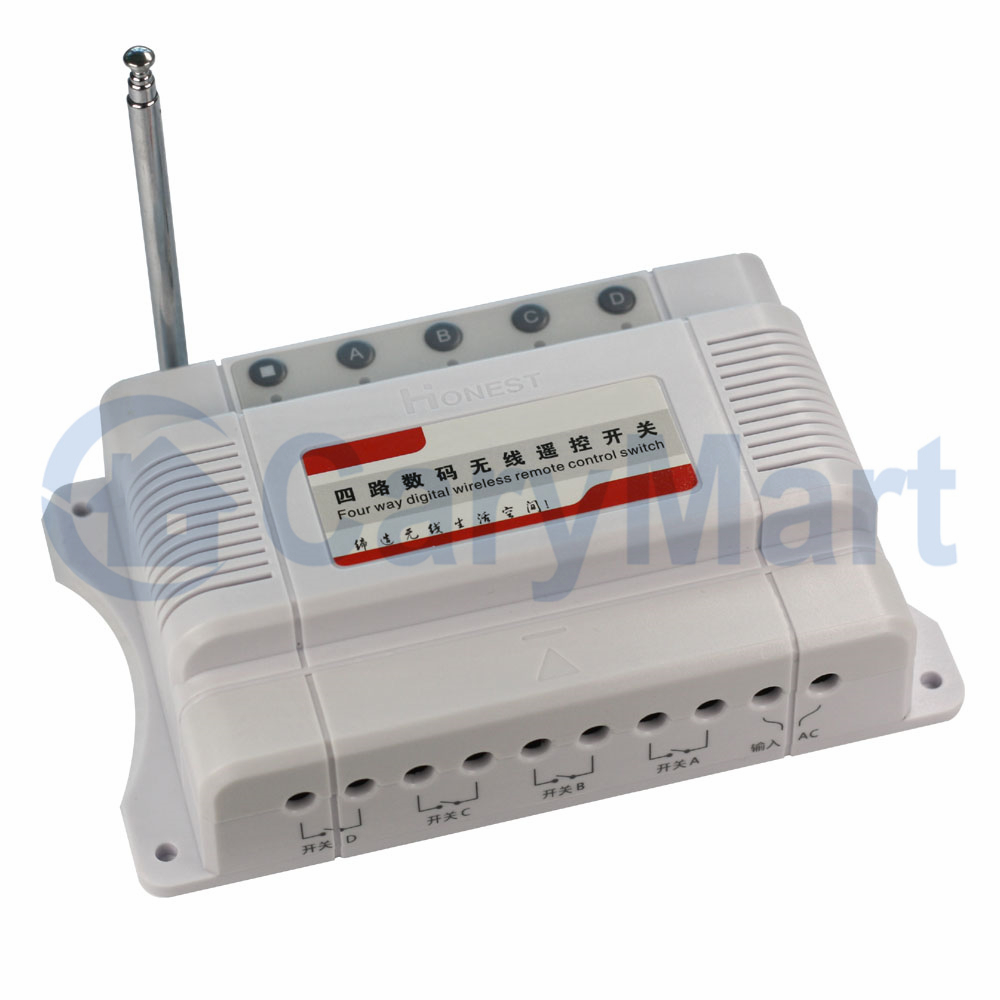

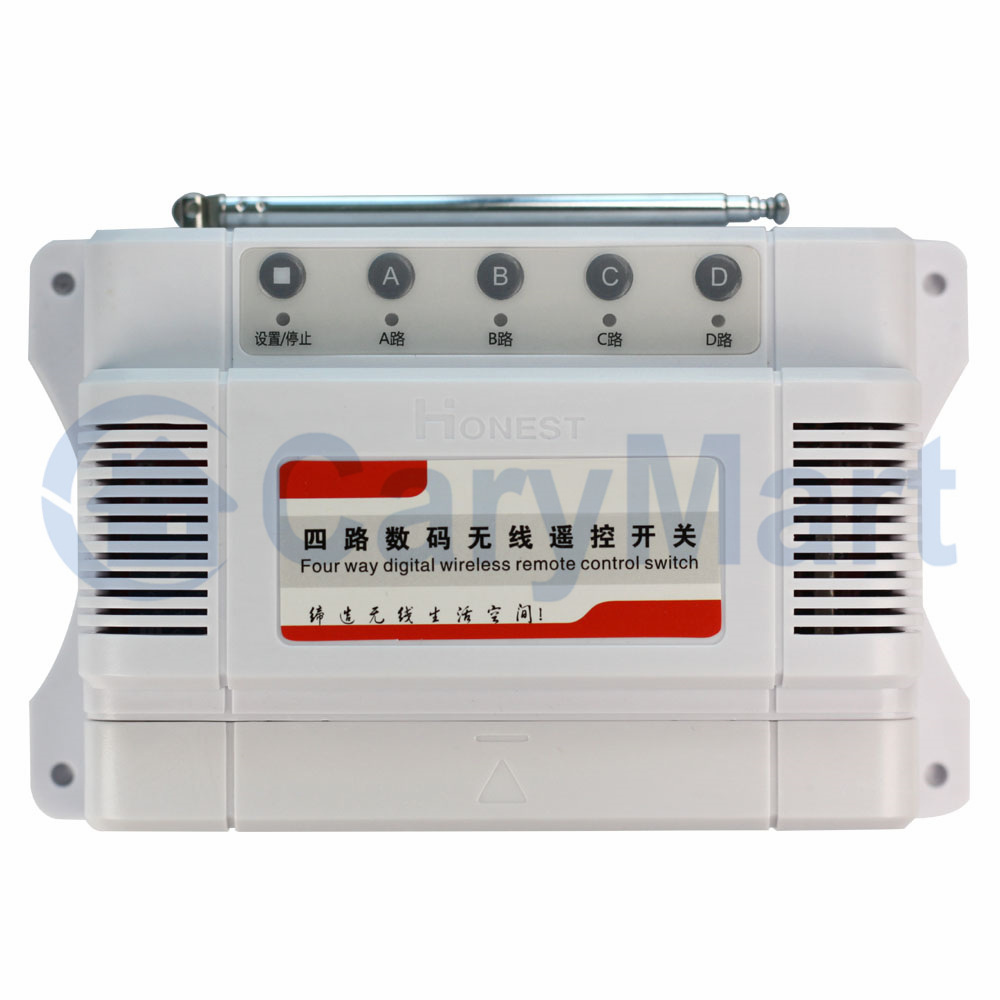

1 x Empfänger: S4U-AC380
1 x Bedienungsanleitung

Merkmal:
Anwendung 1: Es kann in der Industrie-Automatisierung, Landwirtschaft-Automation und Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Es kann drahtlose fernbedienung verschiedene ausrüstungen an Land, Wasser und Luft, wie Funklichtschalter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder usw.
Anwendung 2: Es kann in Rollläden, Rolltore, Projektionsschirme, Markisen, Pumpen, Winden, Förderern oder andere Ausrüstungen mit AC Motoren verwendet werden. Es können AC Motor fernbedienen, um es in positive oder umgekehrte Richtung zu rotieren.
Drahtlose Steuerung, einfach zu installieren.
Universalnetzteil: AC 75~400V, unterstützung AC 110V, AC 120V, AC 220V, AC 240V, AC 380V.
Ausgang der Wechselstrom: Es kann AC 110V oder 220V Geräte direkt steuern oder 380V AC Geräte über das Schütz steuern.
Jeder Kanal kann bei maximalem Strom 10A arbeiten.

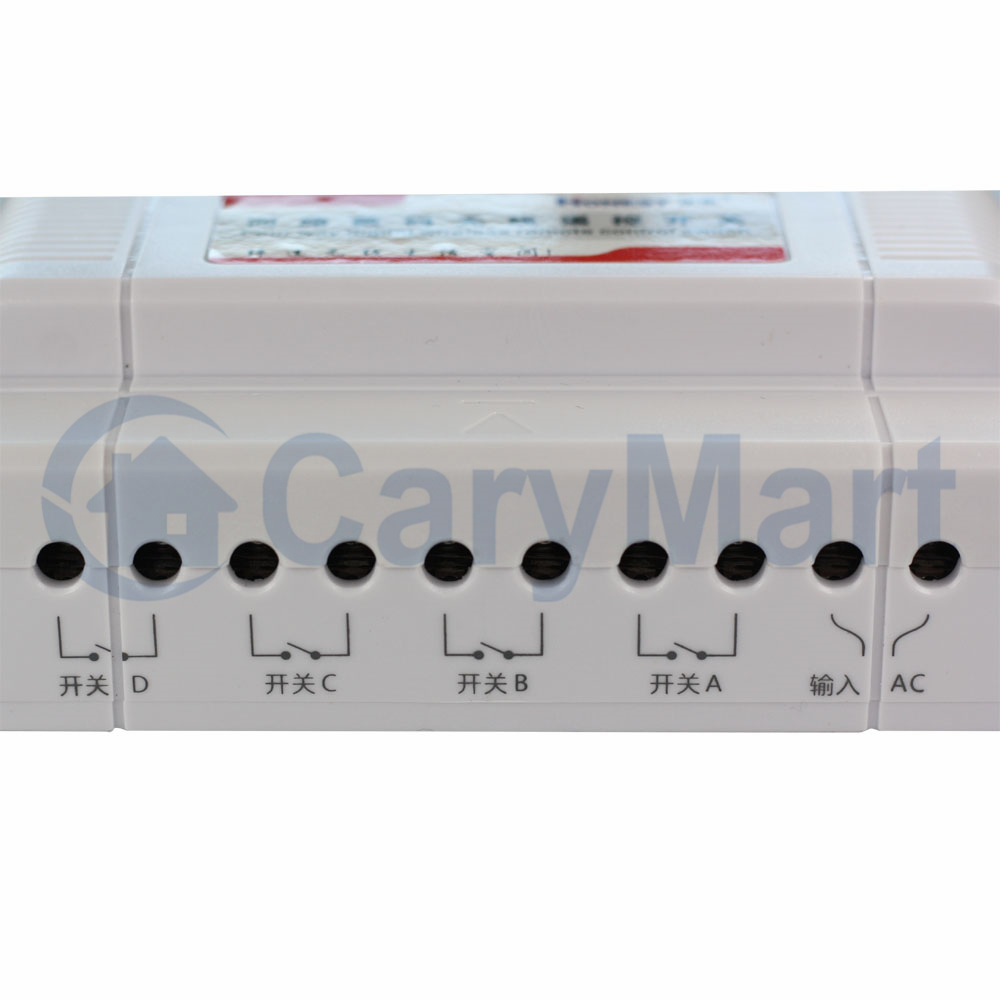

Relaisausgang: Der Empfänger ist Relaisausgang. Es können zur Steuerung DC und AC Geräte verwendet werden. Die Klemmen sind NO / NC (normalweise geöffnet / normalweise geschloßen) und es ist wie ein Funkschalter. Es bedeutet, dass Sie auch eine separate Stromversorgung an Geräte anschließen sollen.

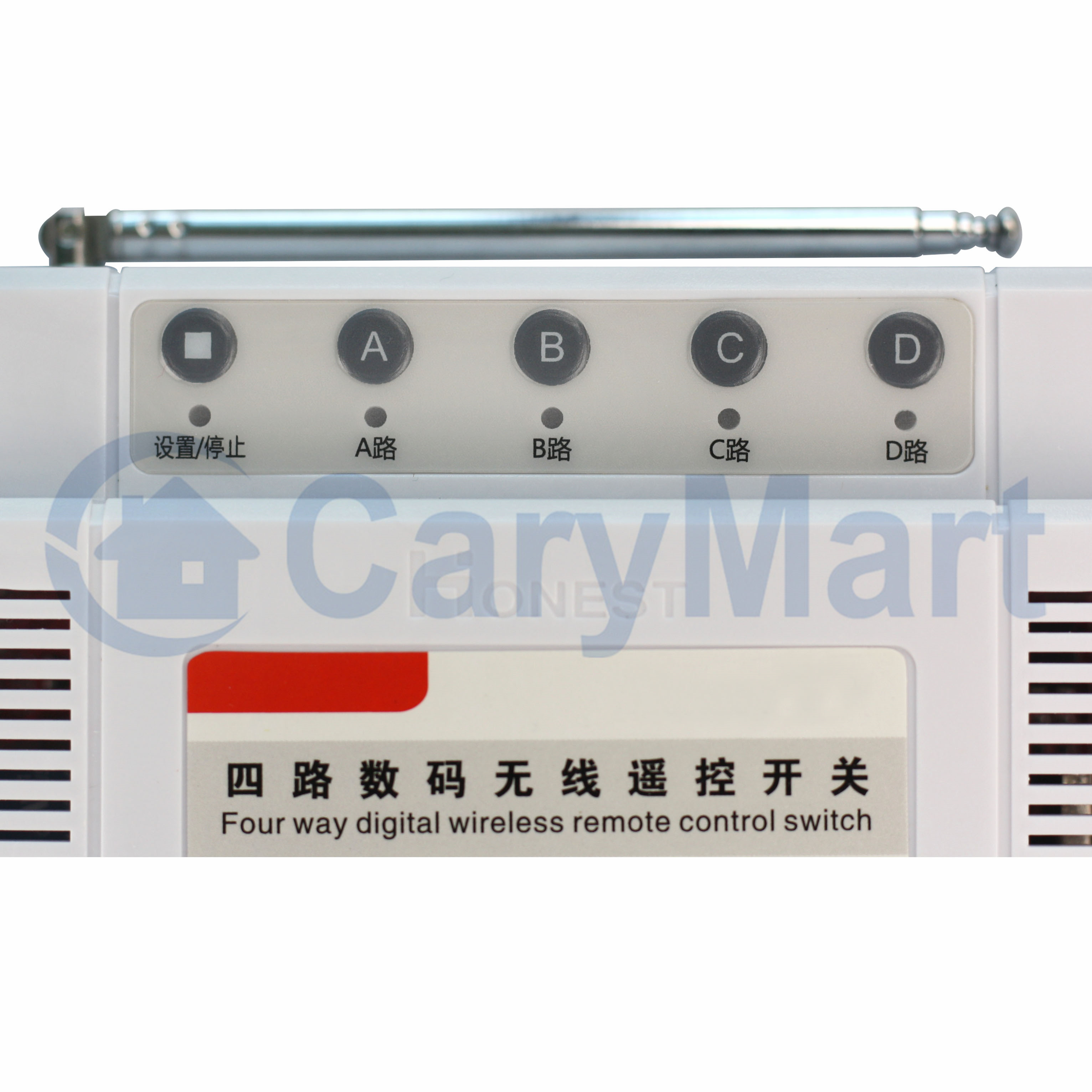

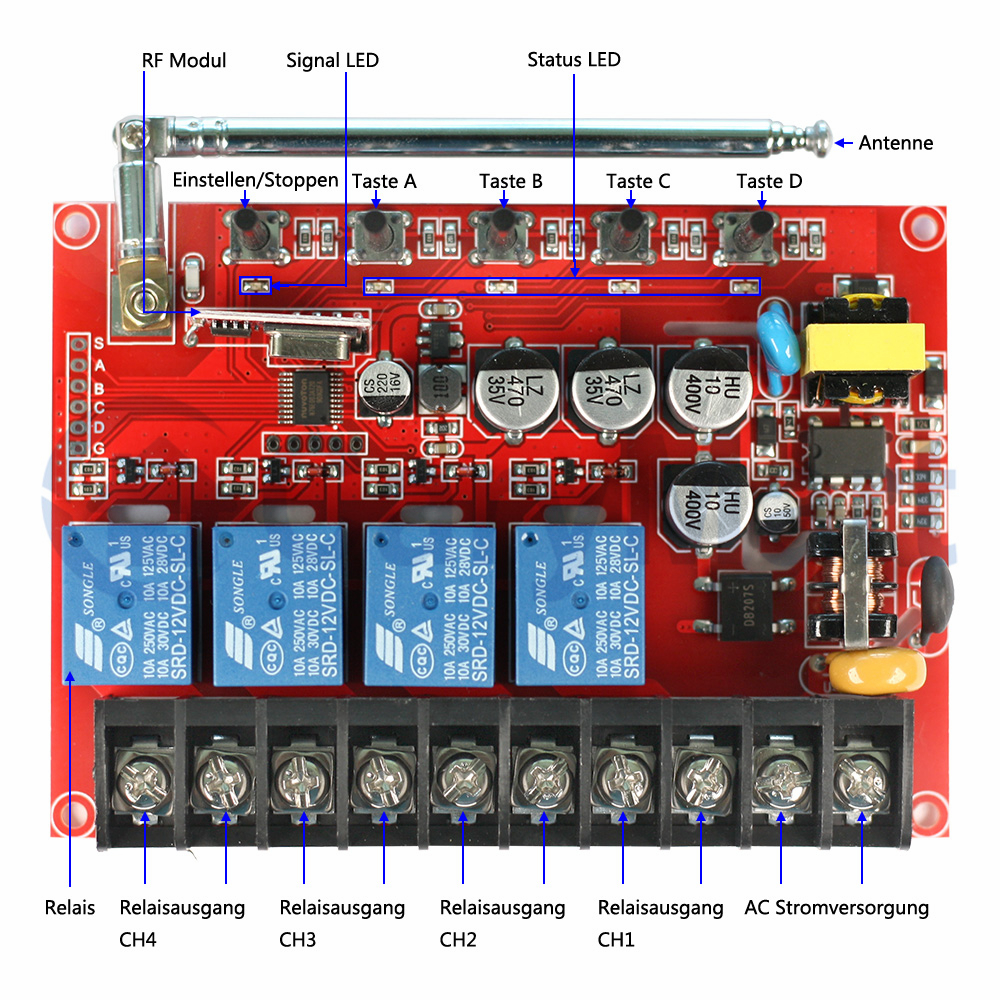

Mit 5 manuellen Tasten: Sie können die manuellen Tasten drücken, um die Geräte zu steuern.
Mit externer Teleskopantenne, der Empfänger hat einen größeren Arbeitsbereich.
Sie können den Empfänger mit Sender (Fernbedienung) von jedem Orten innerhalb einer zuverlässigen Entfernung ein / ausschalten.
Die drahtlose Funksignale können durch Wände, Böden und Türen laufen.
Geschutzt vor Gegenstrom und übermäßigem Strom.
Zuverlässige Kontrolle: Der Code besteht aus Tausenden verschiedener Kombinationen, und der Empfänger arbeitet nur mit dem Sender, der den gleichen Code verwendet.
Ein oder einige Sender können einen oder einige Empfänger gleichzeitig kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.

Empfänger Parameter:
Modell Nr. S4U-AC380
Stromversorgung (Betriebsspannung): AC 75~400V (110V/120V/220V/240V/380V)
Ausgang: Relaisausgang (normal geöffnet)
Drahtbereich für die Terminals: 22-12 AWG
Betriebsfrequenz: 433.92MHz
Kanal: 4 CH
Kontrolle Modi: Selbstsichernd, Momentan, Verriegelung, Selbstsichernd + Verriegelung
Statische Strom: ≤6mA
Maximaler Laststrom: 10A / jeder Kanal
Betriebstemperatur: -20 ° C bis +70 ° C
Maße des Gehäuse: 140mm x 85mm x 40mm

Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln, wie C-4 (100M), CP-4(500M) oder CB-4 (1000M) usw.

Arbeitsbereich:
Mit dem Fernbedienung wie CP-4 kann die Reichweite max. 500M im Freifeld sein.
Der maximale Arbeitsabstand ist ein theoretischer Wert. Es soll auf einer offenen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, und wird durch andere Funksignale gestört. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie einen leistungsstarken Fernbedienung verwenden, zum Beispiel der Fernbedienung CB-4.

Verwendung (mit dem Sender CP-4):
Der Empfänger kann verwendet werden, um AC 110V oder 220V Pumpen, Motoren und andere Geräte, oder AC 380V Geräte durch die 380V Schütze zu steuern, und kann nicht direkt an die 380V Geräte angeschlossen werden.
Hinweis: Der Empfänger ist ein Relaisausgang, und kein DC / AC Leistungsausgang. Ausgangszustand der Relaisausgangsklemmen: Die Klemmen B und C sind normalerweise offen.

Verdrahtung:

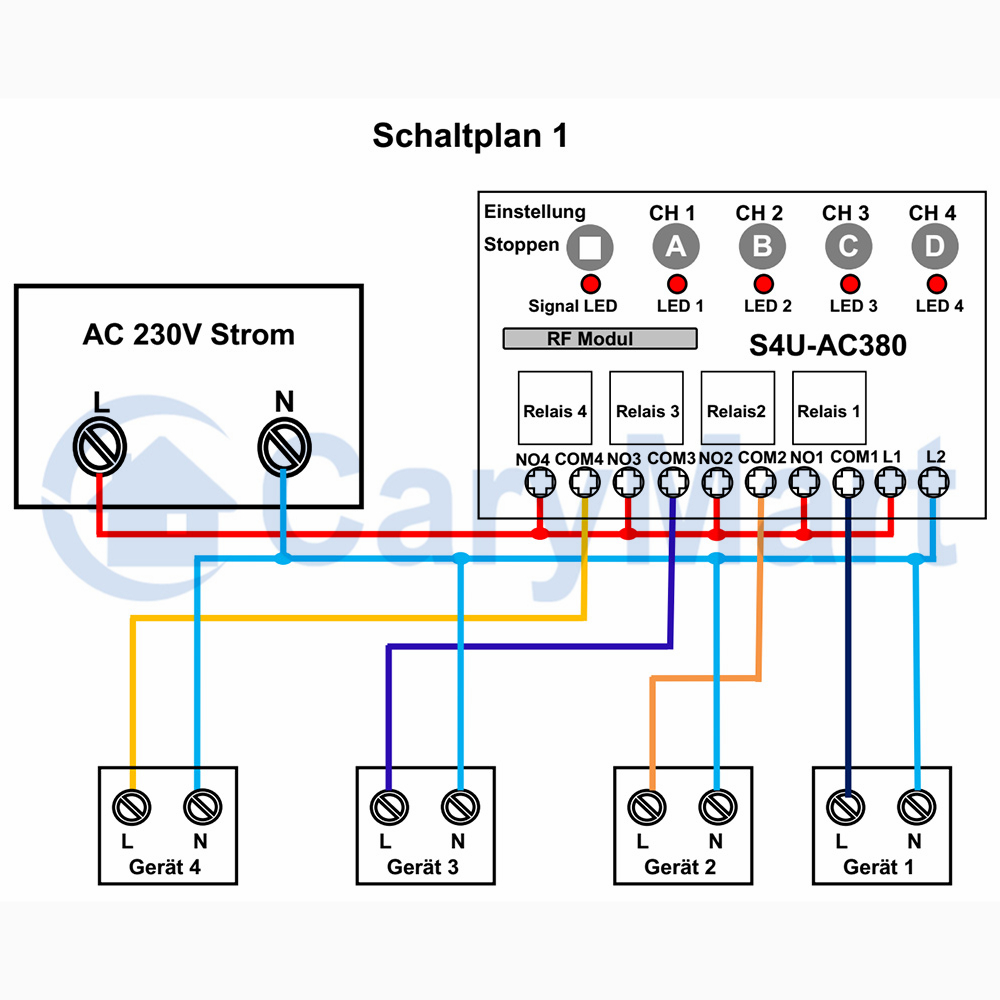

1) Wenn Sie das AC 230V Gerät steuern möchten, können Sie den Empfänger, das Gerät und die Wechselstromversorgung gemäß dem folgenden Schaltplan 1 anschließen. Dann steuern Sie das Gerät mit dem Sender.

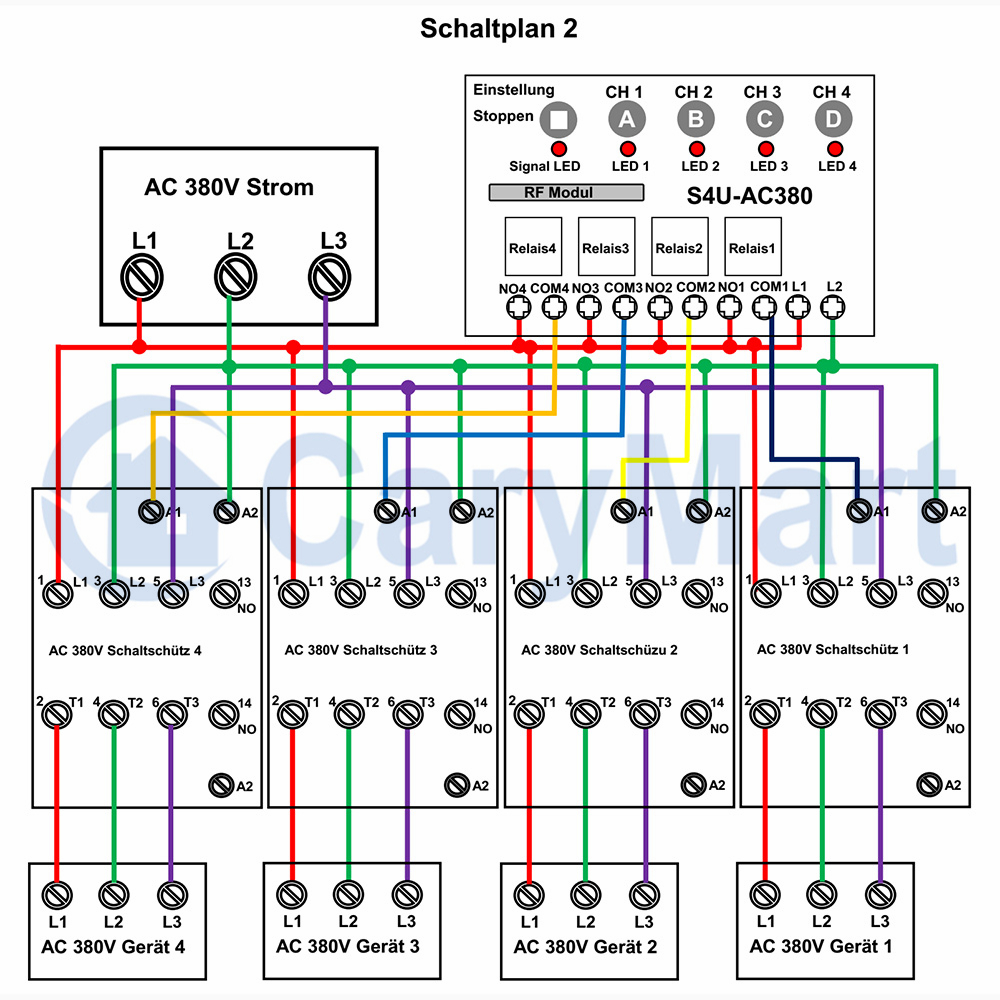

2) Wenn Sie das AC 380V Gerät steuern möchten, können Sie den Empfänger, das 380V Schütz, das 380V Gerät und die 380 V Stromversorgung gemäß dem folgenden Schaltplan 2 anschließen. Anschließend können Sie das AC 380V Gerät mit dem Sender steuern.
3) Wenn Sie die Vorwärts und Rückwärtsdrehung des AC 380V Motor steuern möchten, können Sie den Empfänger, das 380V Schütz, das 380V Motor und die 380V Stromversorgung gemäß dem folgenden Schaltplan 3 oder 4 anschließen. Anschließend können Sie das AC 380V Motor mit dem Sender steuern.

Einstellen des verschiedenen Kontrolle Modis (mit dem Sender CP-4):
Wir haben den Empfänger als Selbstsichernd Kontrolle Modus vor dem Versand eingestellt, Wenn Sie anderen Kontrolle Modi benutzen möchten, gehen Sie wie folgt:

1) Einstellung der Modus Selbstsichernd: Wenn der Empfänger im Status von ABLERNEN bleibt, drücken Sie taste A der Fernbedienung.
Modus Selbstsichernd (Arbeiten mit der Fernbedienung CP-4): Drücken -> Öffnen; Nochmal drücken -> Schließen.
Drücken Sie die Taste A des Senders oder die Taste A des Empfängers: Das Relais 1 ist aktiviert, und das Gerät 1 ist eingeschaltet.
Drücken Sie erneut die Taste A des Senders oder die Taste A des Empfängers: Das Relais 1 ist deaktiviert, und das Gerät 1 ist ausgeschaltet.
Drücken Sie die Taste B des Senders oder die Taste B des Empfängers: Das Relais 2 ist aktiviert, und das Gerät 2 ist eingeschaltet.
Drücken Sie erneut die Taste B des Senders oder die Taste B des Empfängers: Das Relais 2 ist deaktiviert, und das Gerät 2 ist ausgeschaltet.
Drücken Sie die Taste C des Senders oder die Taste Cdes Empfängers: Das Relais 3 ist aktiviert, und das Gerät 3 ist eingeschaltet.
Drücken Sie erneut die Taste C des Senders oder die Taste C des Empfängers: Das Relais 3 ist deaktiviert, und das Gerät 3 ist ausgeschaltet.
Drücken Sie die Taste D des Senders oder die Taste D des Empfängers: Das Relais 4 ist aktiviert, und das Gerät 4 ist eingeschaltet.
Drücken Sie erneut die Taste D des Senders oder die Taste D des Empfängers: Das Relais 4 ist deaktiviert, und das Gerät 4 ist ausgeschaltet.

2) Einstellung der Modus Momentan: Wenn der Empfänger im Status von ABLERNEN bleibt, drücken Sie Taste B der Fernbedienung.
Modus Momentan (Arbeiten mit der Fernbedienung CP-4): Drücken und halten-> Öffnen; Loslassen -> Schließen.
Drücken und halten die Taste A des Senders oder die Taste A des Empfängers: Das Relais 1 ist aktiviert, und das Gerät 1 ist eingeschaltet.
Lassen Sie die Taste A des Senders oder die Taste A des Empfängers: Das Relais 1 ist deaktiviert, und das Gerät 1 ist ausgeschaltet.
Drücken und halten die Taste B des Senders oder die Taste B des Empfängers: Das Relais 2 ist aktiviert, und das Gerät 2 ist eingeschaltet.
Lassen Sie die Taste B des Senders oder die Taste B des Empfängers: Das Relais 2 ist deaktiviert, und das Gerät 2 ist ausgeschaltet.
Drücken und halten die Taste C des Senders oder die Taste C des Empfängers: Das Relais 3 ist aktiviert, und das Gerät 3 ist eingeschaltet.
Lassen Sie die Taste C des Senders oder die Taste C des Empfängers: Das Relais 3 ist deaktiviert, und das Gerät 3 ist ausgeschaltet.
Drücken und halten die Taste D des Senders oder die Taste D des Empfängers: Das Relais 4 ist aktiviert, und das Gerät 4 ist eingeschaltet.
Lassen Sie die Taste D des Senders oder die Taste D des Empfängers: Das Relais 4 ist deaktiviert, und das Gerät 4 ist ausgeschaltet.

3) Einstellung der Modus Verriegelung: Wenn der Empfänger im Status von ABLERNEN bleibt, drücken Sie Taste C der Fernbedienung.
Modus Verriegelung (Kanal 1 und 2): Drücken ->Öffnen; Drücken anderen Taste -> Schließen. Kanal 3 und 4 sind unbrauchbar.

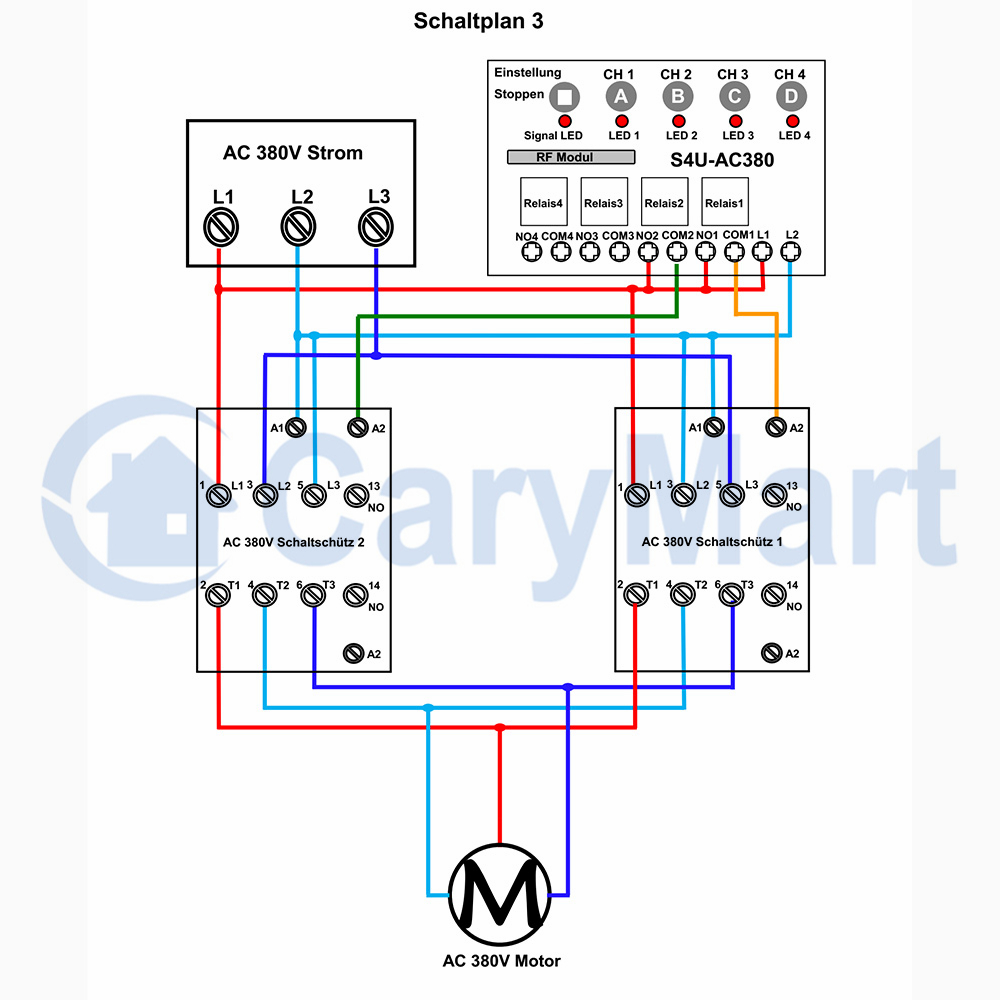

Hinweis: Dieser Modus eignet sich für die Vorwärts und Rückwärtsdrehung des 380V motor (siehe folgenden Schaltplan 3). Zwei Kanäle 1 und 2 können nicht gleichzeitig aktiviert werden.
Drücken Sie die Taste A des Senders oder die Taste A des Empfängers: Das Relais 1 ist aktiviert, und der 380V Motor rotiert in positive Richtung.
Drücken Sie die Taste C des Senders oder die Taste C des Empfängers: Das Relais 1 ist deaktiviert, und der 380V Motor stoppt.
Drücken Sie die Taste B des Senders oder die Taste B des Empfängers: Das Relais 2 ist aktiviert, und der 380V Motor rotiert in umgekehrte Richtung.
Drücken Sie die Taste D des Senders oder die Taste D des Empfängers: Das Relais 2 ist deaktiviert, und der 380V Motor stoppt.

4) Einstellung der Modus Selbstsichernd + Verriegelung: Wenn der Empfänger im Status von ABLERNEN bleibt, drücken Sie Taste D der Fernbedienung.
Modus Selbstsichernd (Kanal 1) + Modus Verriegelung (Kanal 2 und 3), Kanal 4 ist unbrauchbar.

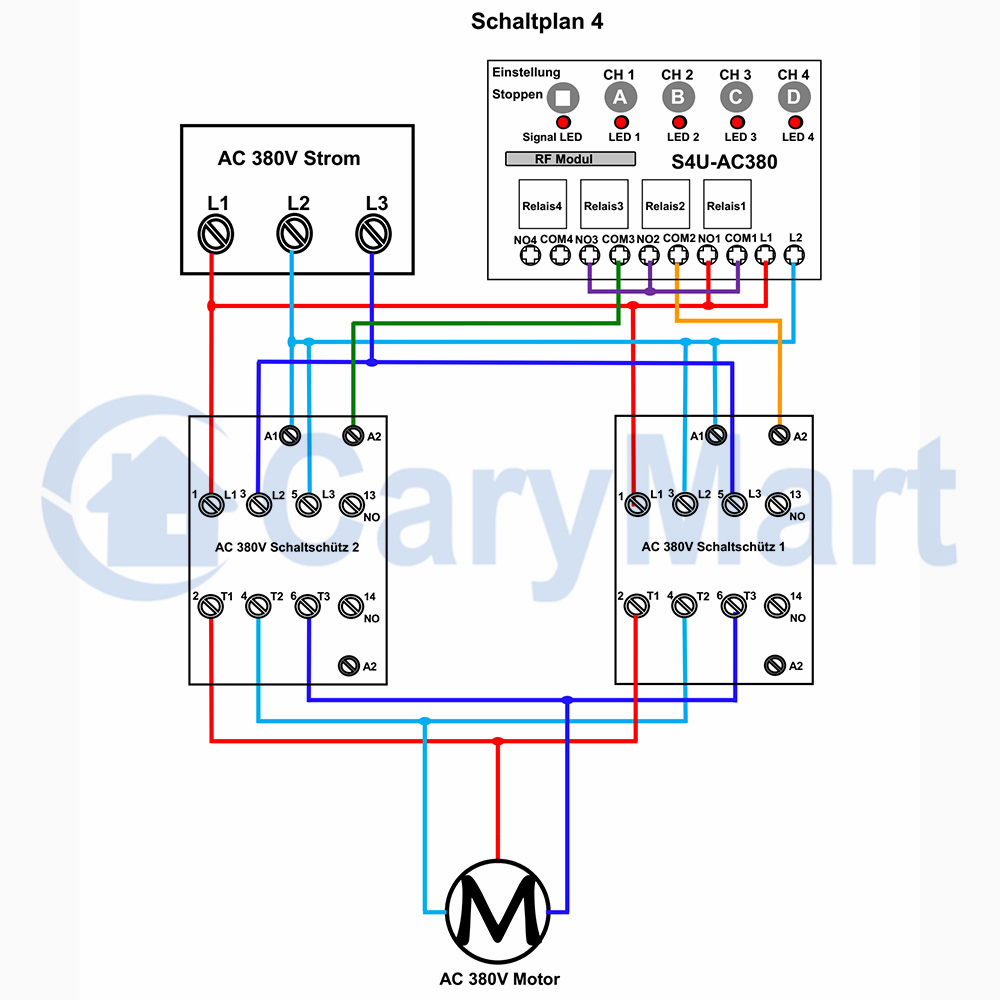

Hinweis: Dieser Modus eignet sich für die Vorwärts und Rückwärtsdrehung des 380V motor (siehe folgenden Schaltplan 4). Zwei Kanäle 2 und 3 können nicht gleichzeitig aktiviert werden.
Drücken Sie die Taste A des Senders oder die Taste A des Empfängers: Das Relais 1 ist aktiviert, und die Energie des 380V Motor wird eingeschaltet.
Drücken Sie erneut die Taste A des Senders oder die Taste A des Empfängers: Das Relais 1 ist deaktiviert, und die Energie des 380V Motor wird ausgeschaltet.

Drücken Sie die Taste B des Senders oder die Taste B des Empfängers: Das Relais 2 ist aktiviert, und der 380V Motor rotiert in positive Richtung.
Drücken Sie die Taste D des Senders oder die Taste D des Empfängers: Das Relais 2 ist deaktiviert, und der 380V Motor stoppt.
Drücken Sie die Taste C des Senders oder die Taste C des Empfängers: Das Relais 3 ist aktiviert, und der 380V Motor rotiert in umgekehrte Richtung.
Drücken Sie die Taste D des Senders oder die Taste D des Empfängers: Das Relais 3 ist deaktiviert, und der 380V Motor stoppt.

Manuelle Taste "Stop" des Empfängers:
In jedem Fall werden durch Drücken dieser manuellen Taste alle Relais deaktiviert.
