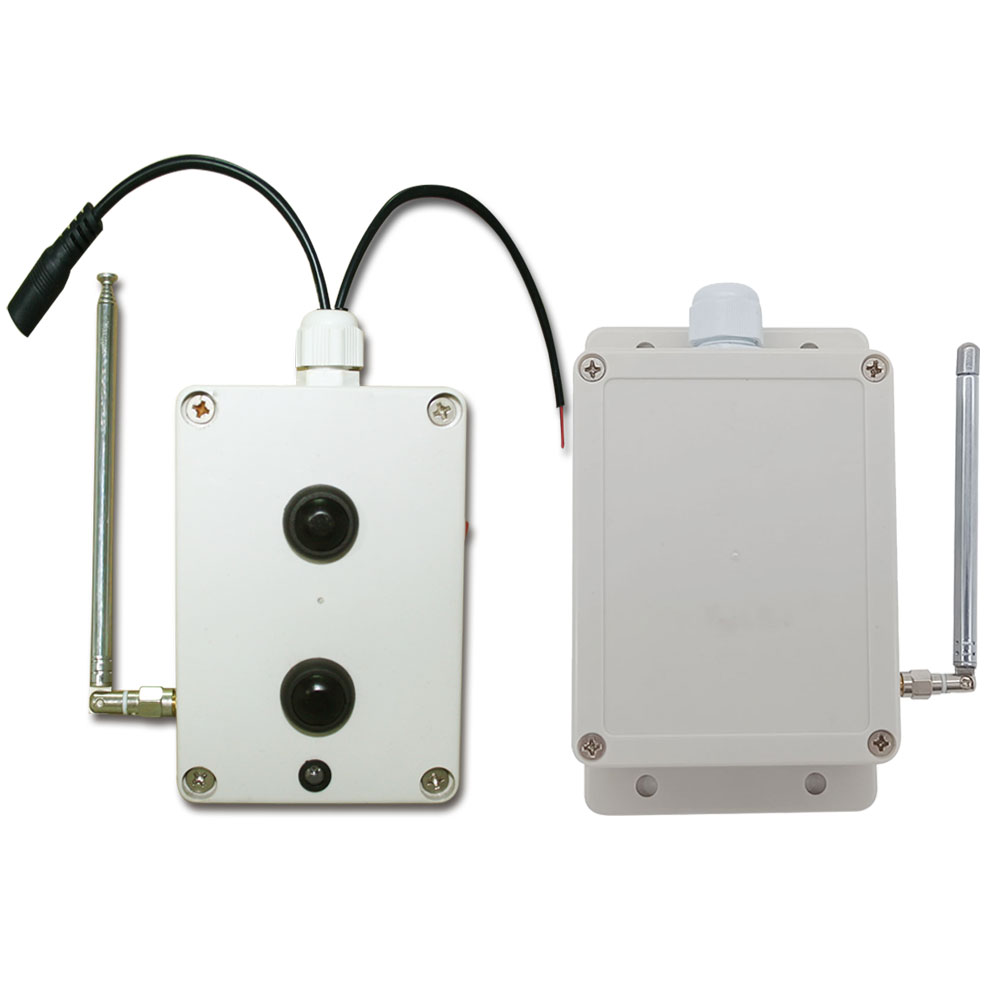

Lieferumfang:
1 x Empfänger: S1UA-DC-ANT3
1 x Sender: CB-2V-AC
1 x Bedienungsanleitung
Anwendung:
Diese Art der drahtlosen Fernbedienung kann ein AC Spannungssignal oder ein
AC-Gerät verwenden, um ein anderes AC- oder DC-Gerät drahtlos zu
kontrollieren, und sie kann für die synchrone drahtlose Steuerung
verschiedener Haushalts-, Industrie- oder Landwirtschaftsgeräte verwendet
werden, wie z.B. die drahtlose Steuerung des Warnwirts und der Warnhupe, die
drahtlose Steuerung der Beleuchtung, die drahtlose Synchronisationssteuerung
der Geräte und so weiter.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter
Steckverbinder. Es kann im Freien installiert werden.
Vier Betriebs spannungs versionen: DC 6V, 9V, 12V, 24V optional.
Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können
zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO
/ NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als
Schalter. Es bedeutet, dass Sie auch eine separate Stromversorgung an Geräte
anschließen sollen.
Jeder Kanal kann bei maximalem Strom 10A arbeiten, wie 120W/12V bekannt,
60W/6V, 90W/9V, 240W/24V, 1100W/110V, 2200W/220V.
Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten
innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber
es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem
Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem
Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger
steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

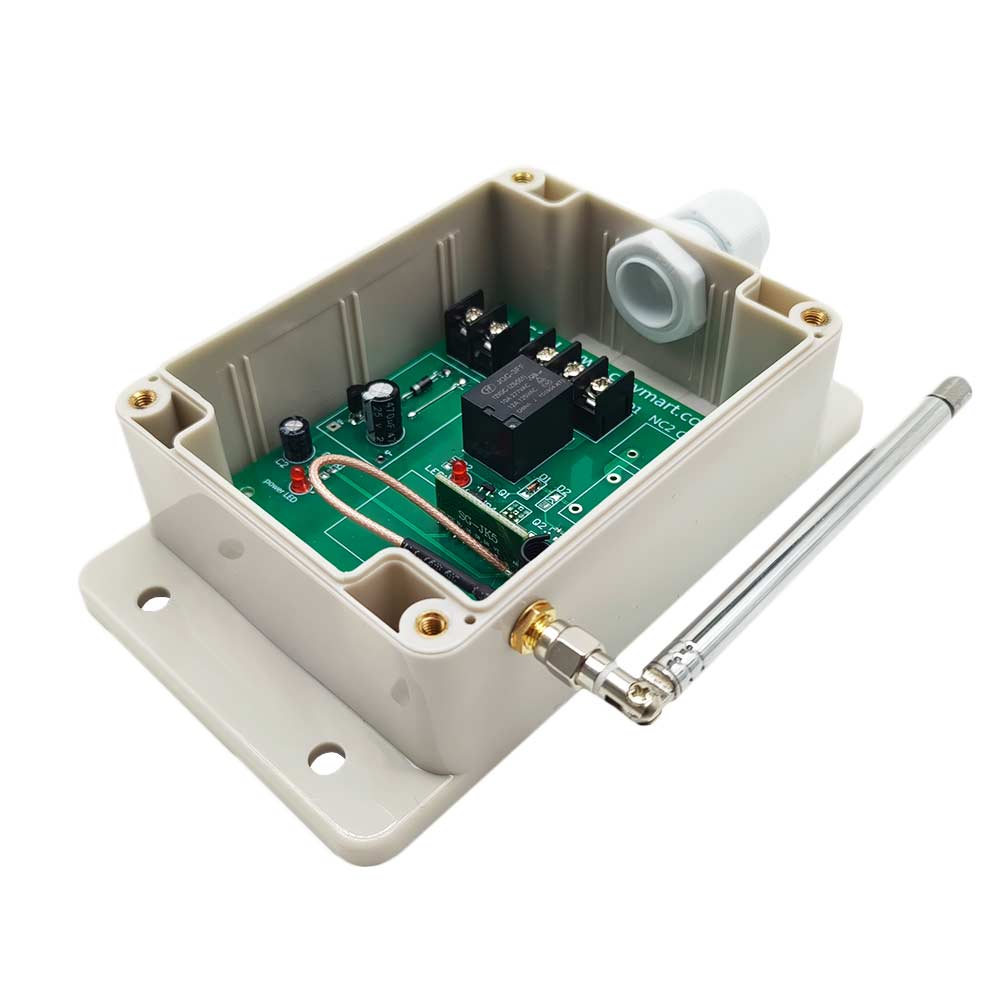

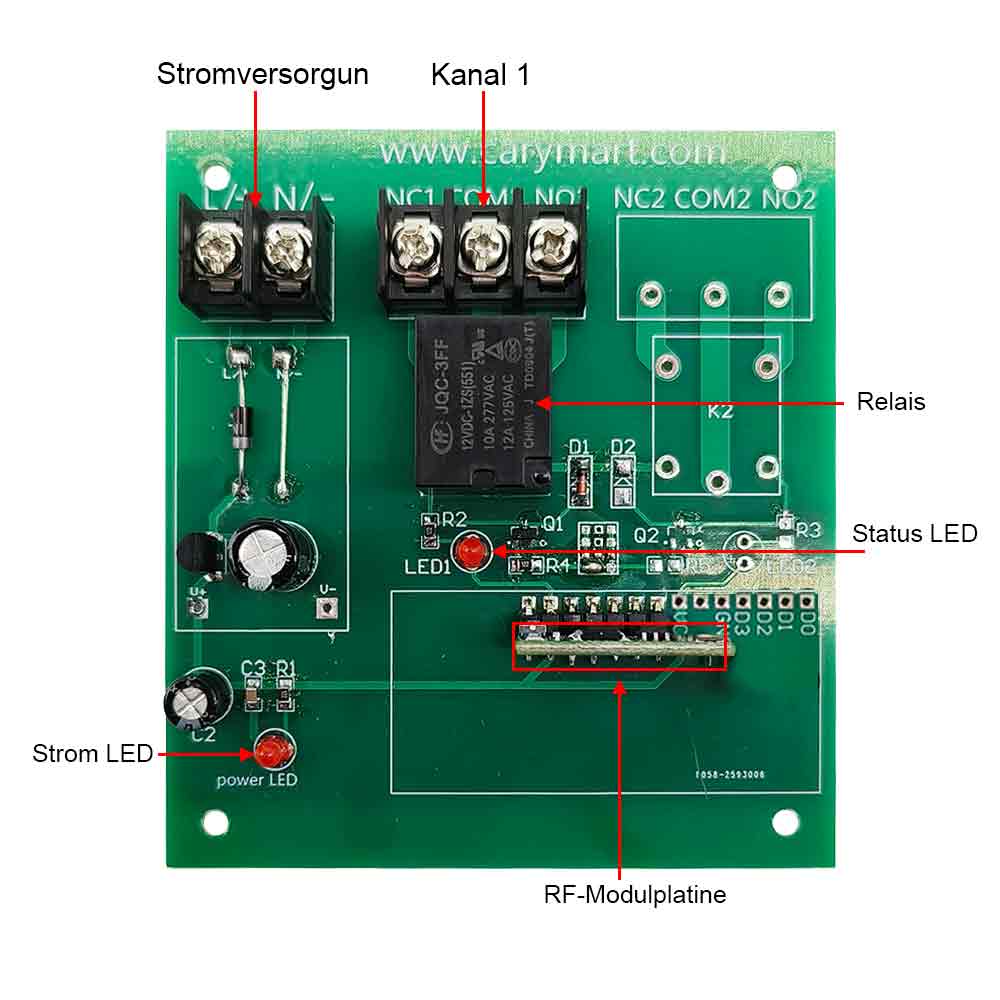

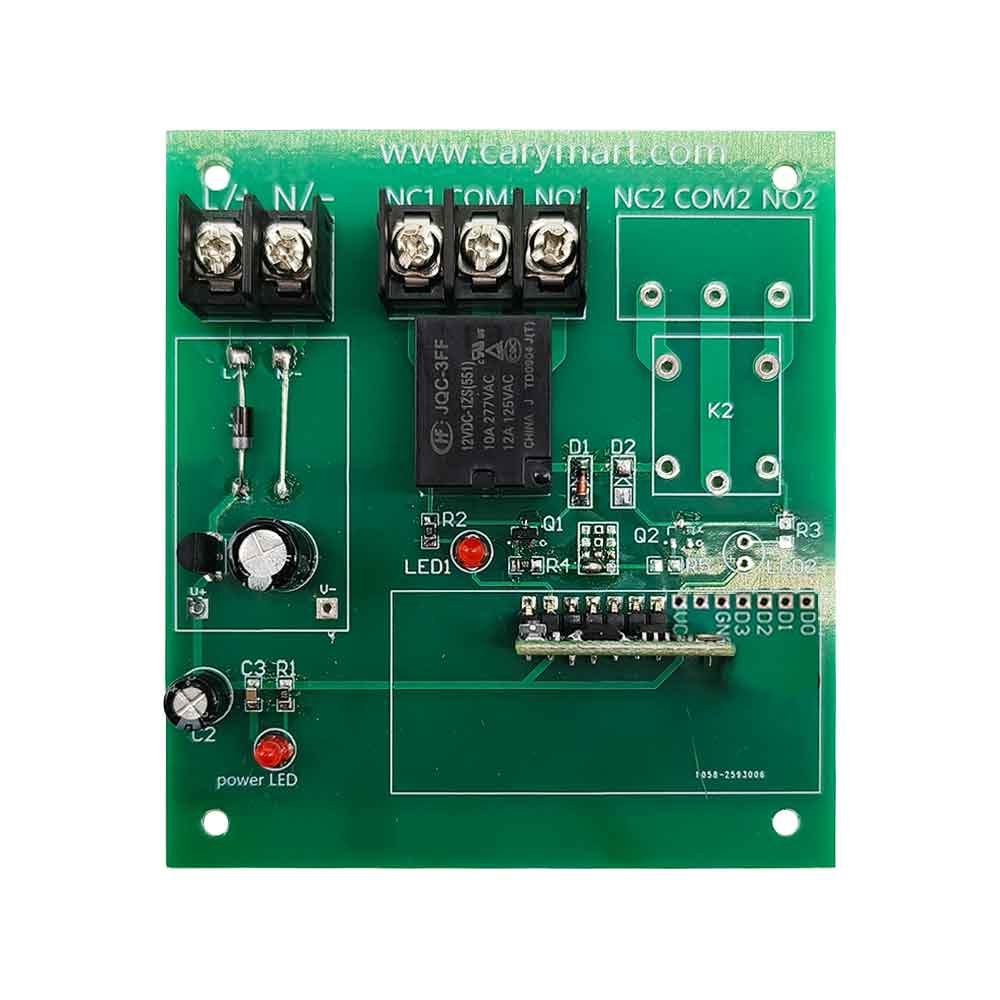

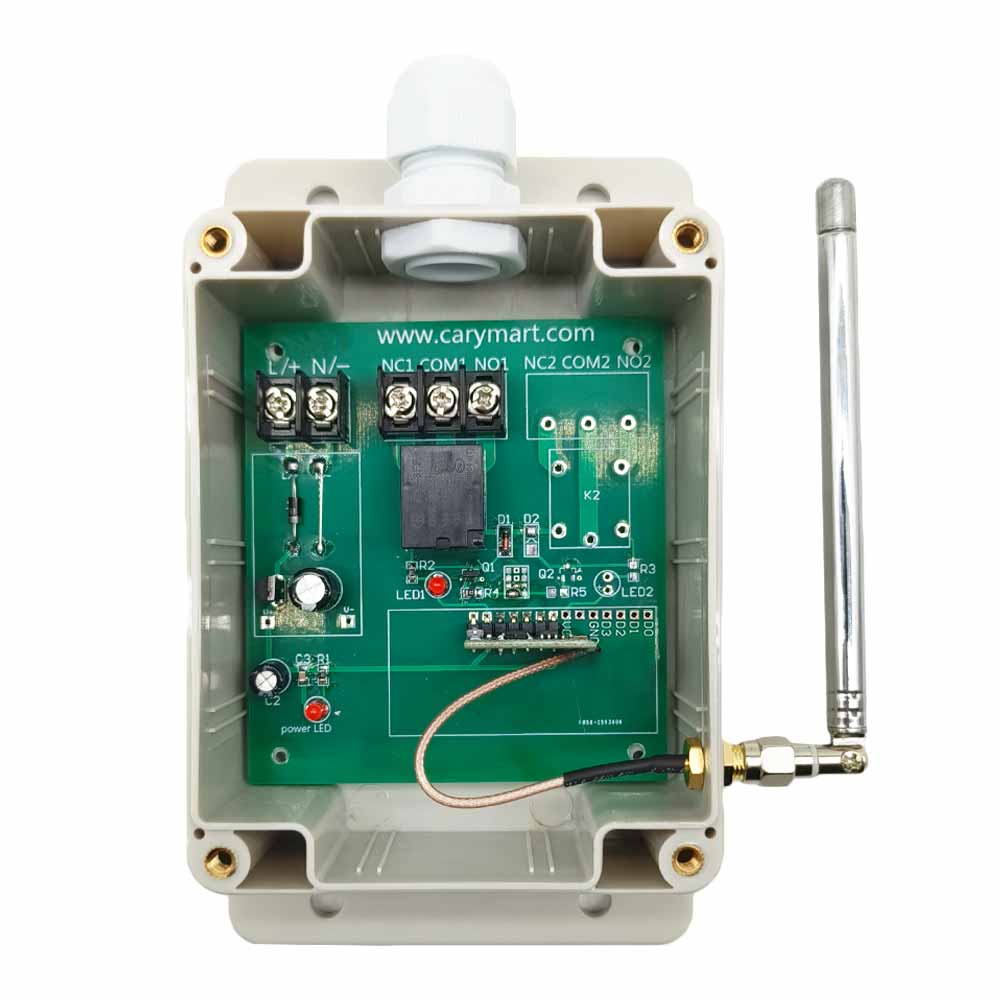

Parameter des Empfängers:
Modell: S1UA-DC-ANT3
Betriebsspannung: 6V DC (Modell S1UA-DC06), oder 9±1V DC (Modell S1UA-DC09),
oder 12±1V DC (Modell S1UA-DC12), oder 24±2V DC (Modell S1UA-DC24), die
Betriebsspannung muss angegeben werden bei der Bestellung.
Arbeitsfrequenz: 315 MHz
Statische Strom: ≤6mA
Kanal: 1 CH
Ausgangsart: Trockene Relaisausgang (normalerweise geöffnet und
normalerweise geschlossen)
Maximale Lastspannung des Relais : 240VAC oder 28VDC
Maximaler Laststrom des Relais : 10A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
Kontrolle Modi: Verriegelung
Betriebstemperatur: -20°C bis +70°C
Maße der PCB: 88 x 80 x 18 mm
Maße des Gehäuses: 115 x 90 x 55 mm
Externe Verlängerte Antenne:
Antenne Länge: 108mm / 445mm (Verlängern)
Mit SMA Steckverbinder.
Wenn Sie die teleskopische Antenne verlängern, wird die Arbeitsreichweite
erweitern.

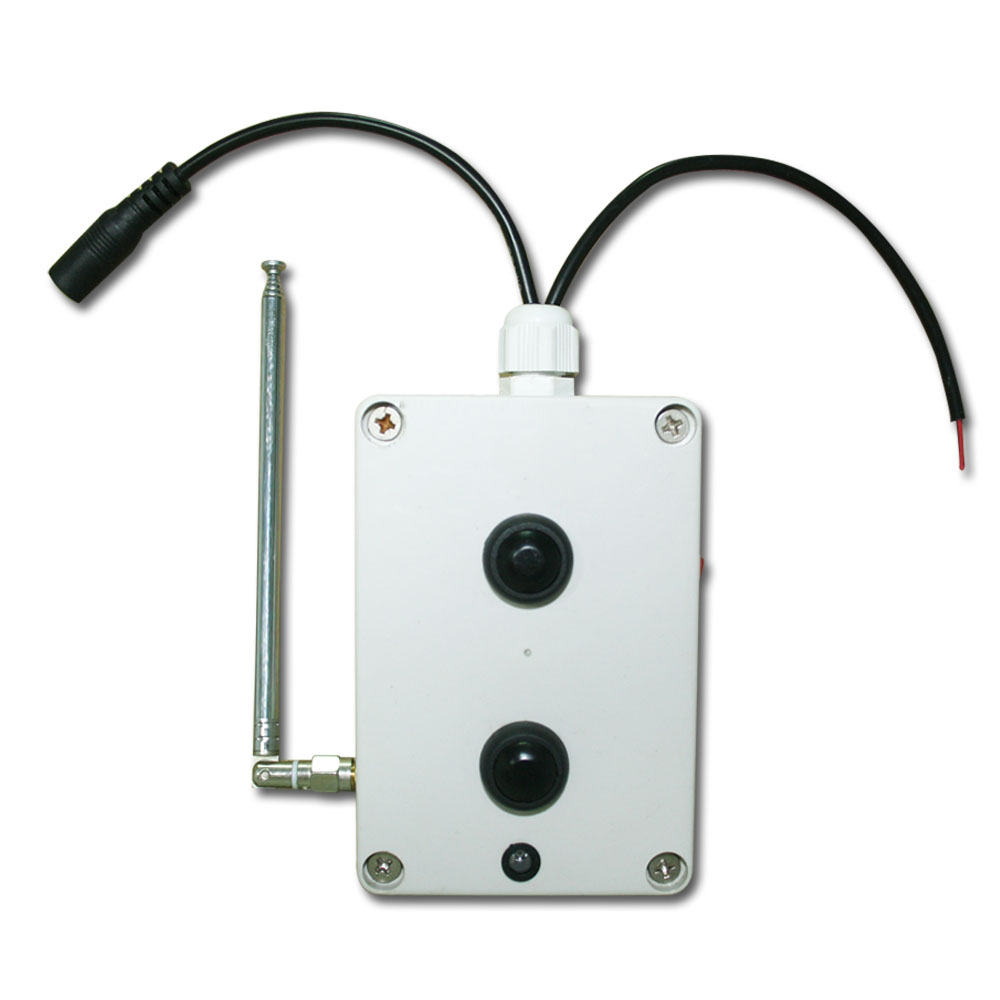

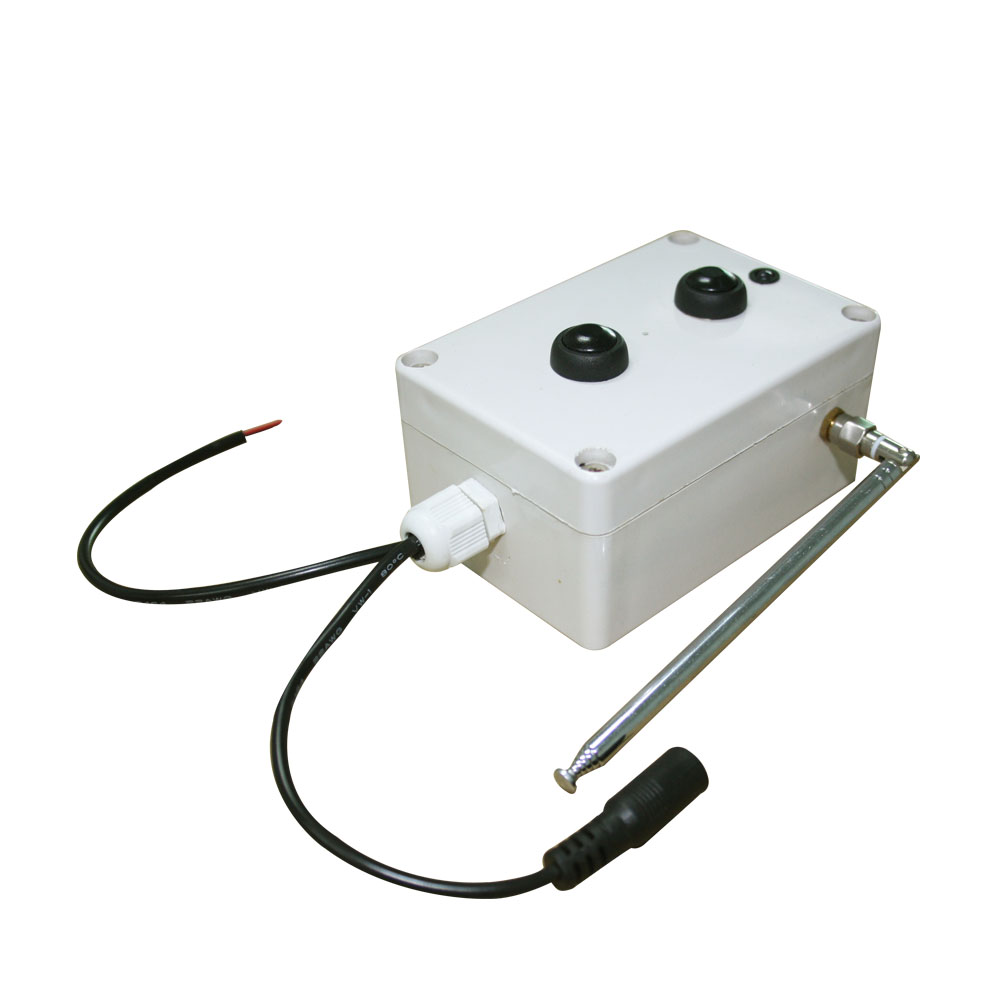

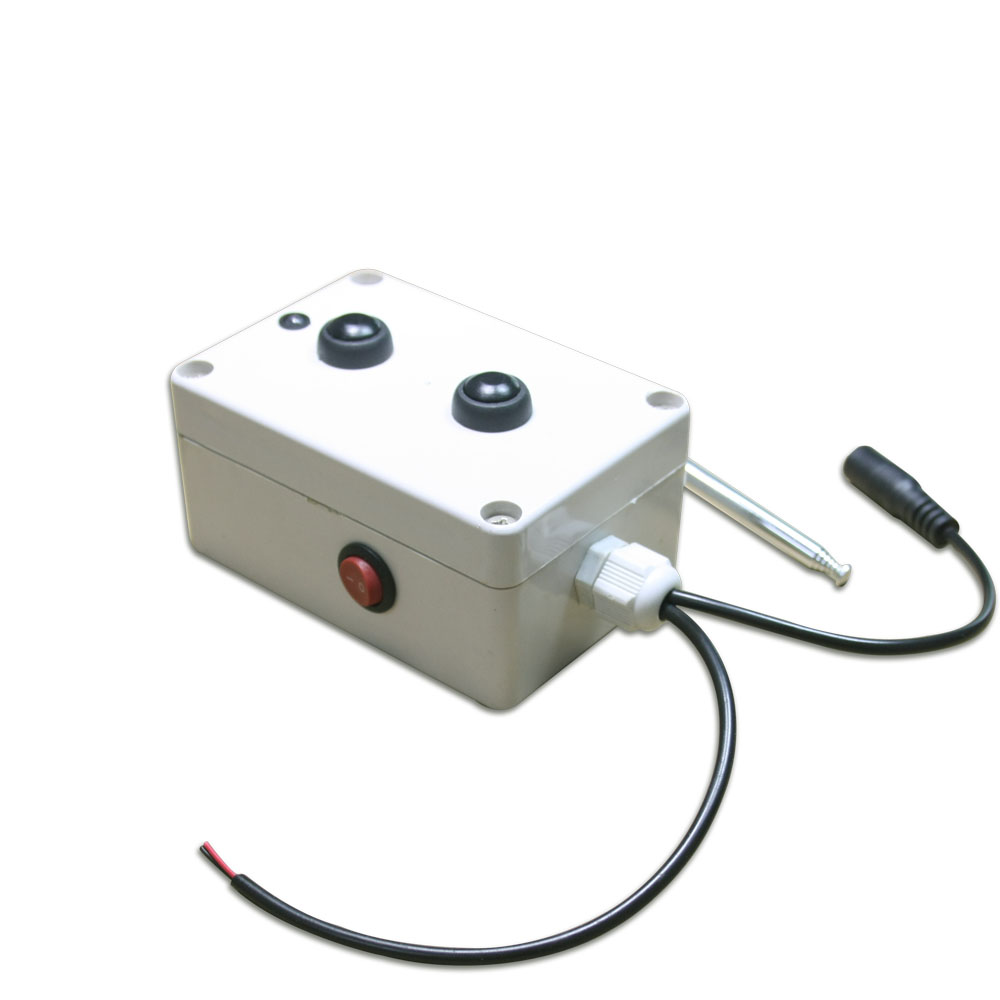

Parameter des Senders:
Modell: CB-2V-AC
Mit AC Strom Trigger Eingabe Drähte
Trigger Eingabe: AC 100~240V
Kanal/Knopf: 2
Betriebsspannung: 9V (1 x 6F22 -9V Batterie, Dauert 1 Woche, wenn Sie eine
längere Arbeitszeit möchten, benutzen Sie bitte ein 9V Strom Adapter.)
Arbeitsstrom: 30mA
Betriebsfrequenz: 315 MHz
Entfernung der Fernbedienung: 1000m / 3000ft (Theoretisch)
Anpassung Modus: ASK
Einheitsmaße: 100 x 68 x 50 mm
Das Betriebsprinzip:
Der Sender CB-2V-AC ist eine spezielle Fernbedienung mit Signaltriggerung
für AC Spannung. Es hat 2 Eingangsleitungen für den Anschluss eines AC-Stromes
oder AC-Gerätes, wie z.B. AC-Lampen, AC-Motoren; oder für den Anschluss
eines Gerätes mit AC-Spannungsausgang, wie z.B. Warnhost. Der Sender kann
mit verschiedenen Arten von Empfängern zu einem drahtlosen Steuerungssystem
kombiniert werden, mit dem ein anderes AC- oder DC-Gerät über ein AC-Signal
oder ein AC-Gerät drahtlos gesteuert werden kann.
Arbeitsprozess:
1. Schließen ein AC Gerät A an die beiden Eingangsleitungen des Senders an,
das andere Gerät B an den Empfänger.
2. Wenn das Gerät A die AC Spannung an den Sender abgibt, sendet der Sender
automatisch ein "ON" Funksignal, das der Funktion der Taste "ON" am Sender
entspricht. Wenn der Empfänger das Funksignal empfängt, aktiviert er sein
Relais, um das angeschlossene Gerät B einzuschalten.
3. Wenn das Gerät A die AC Spannung nicht mehr an den Sender abgibt, sendet
der Sender automatisch ein Funksignal "OFF", das der Funktion der Taste
"OFF" am Sender entspricht. Wenn der Empfänger das Funksignal empfängt,
deaktiviert er sein Relais, um das angeschlossene Gerät B auszuschalten.
Reichweite:
Mit dem Sender wie CB-2V-AC kann die Reichweite max. 2000M im Freifeld sein.
Die Entfernung von 2000M ist ein theoretische Wert. Es soll auf einer
öffentlichen Erde bedient werden,darauf gibt es keine Absperrung und keine
Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume,
Wände oder andere Bauwerke, noch kann es durch anderen Signale gestört
werden. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.
Verwendung:
Der Empfänger kann zur Steuerung 0~28 VDC und 110~240 VAC Geräte verwendet
werden.
Beachten: Dieser Empfänger ist der trockene Relaisausgang, und kein DC/AC
Leistungsausgang. Ausgangszustand der Relaisausgangsklemmen: Die Klemmen
<COM> und <NO> sind normalerweise geöffnet; Die Klemmen <NC> und <COM> sind
normalerweise geschlossen.
Verdrahtung:

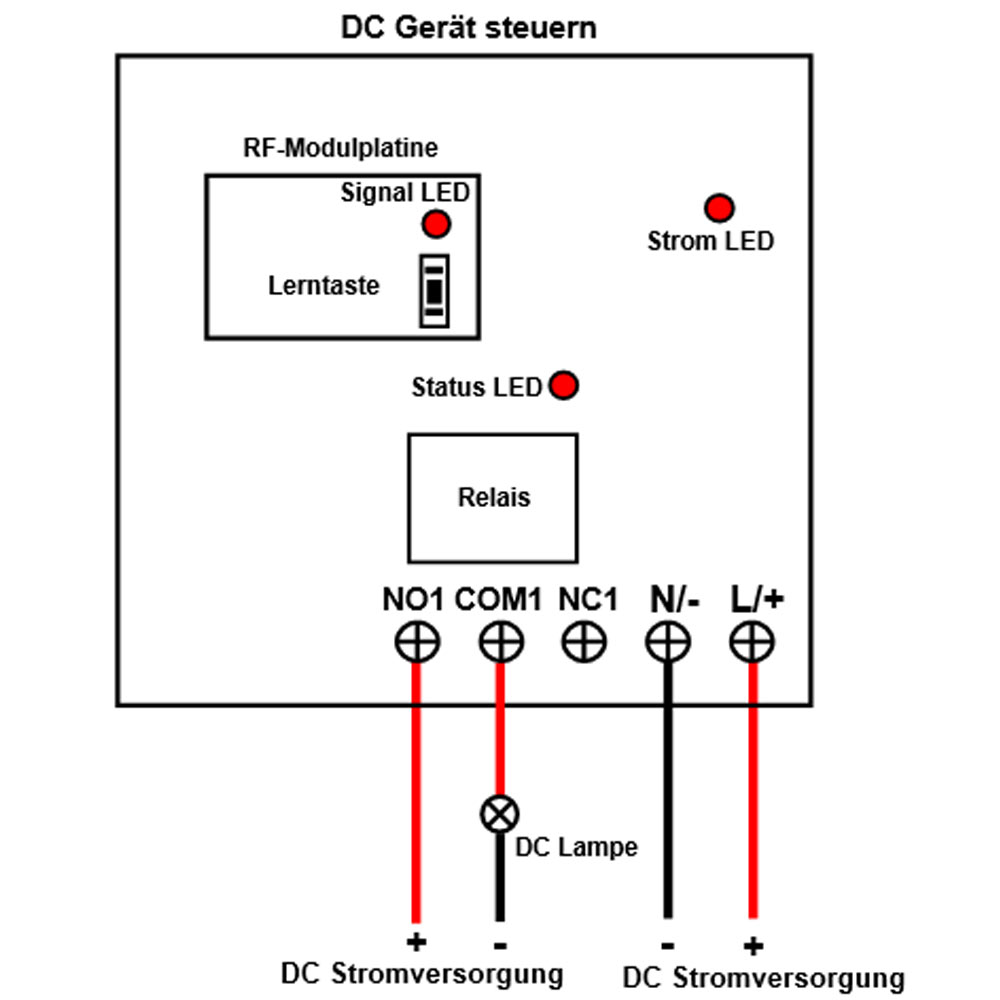

1) Wenn Sie ein 12VDC Lampe steuern möchten, machen wie folgende:
1.1 Verbinden sie den Pluspol der DC Stromversorgung an Klemme <L/+>, und
Verbinden sie den Minuspol der DC Stromversorgung an Klemme <N/−>.
1.2 Verbinden Klemme <NO> an Pluspol der DC Stromversorgung, Verbinden
Klemme <COM> an Pluspol von DC Lampe, und Verbinden den Minuspol von DC
Lampe an Minuspol der DC Stromversorgung.

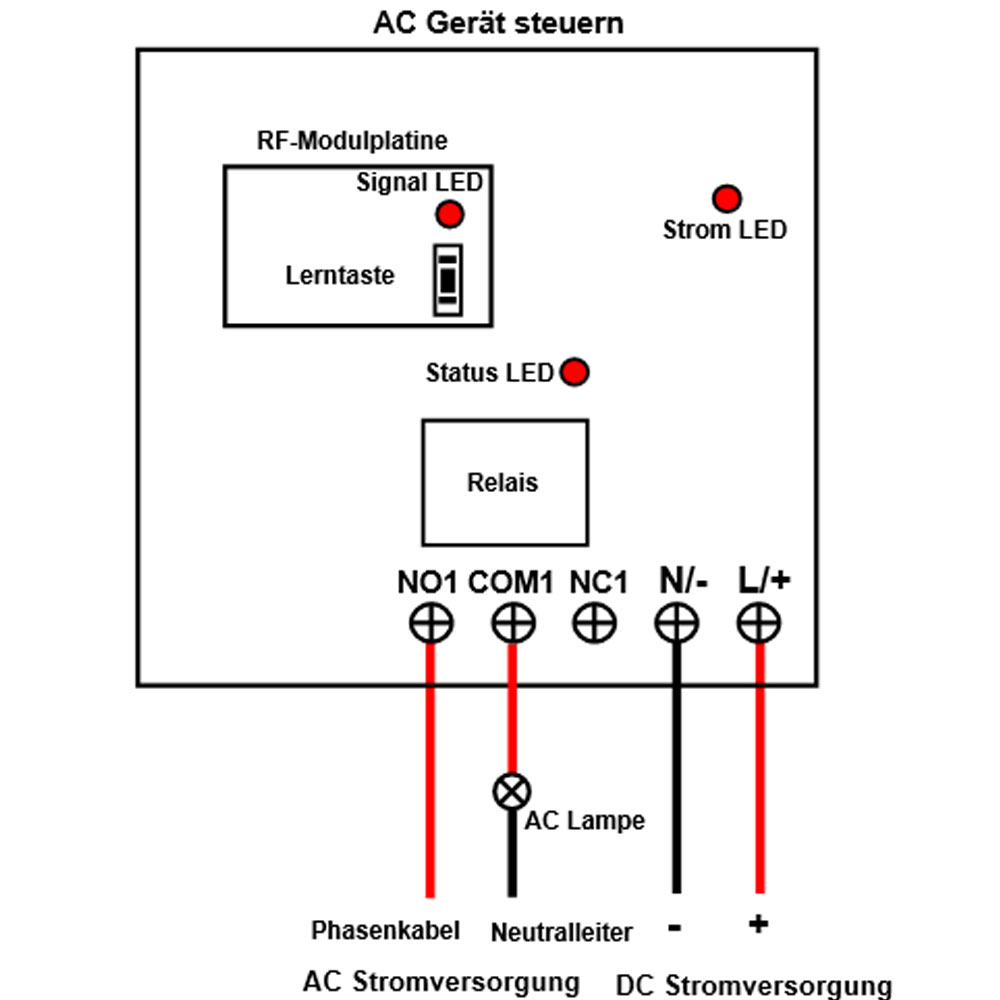

2) Wenn Sie 220VAC Lampe steuern möchten, machen Sie wie folgende:
2.1 Verbinden sie den Pluspol der DC Stromversorgung an Klemme <L/+>, und
Verbinden sie den Minuspol der DC Stromversorgung an Klemme <N/−>.
2.2 Verbinden Klemme <NO> an das Phasenkabel der AC Stromversorgung,
Verbinden Klemme <COM> an eine Seite von AC Lampe, und Verbinden andere
Seite von AC Lampe an Neutralleiter der AC Stromversorgung.
Operation:
1) Drücken die Knöpfe auf dem Sender (CB-2V-AC), um die Gerät zu
kontrollieren:
Drücken den Knopf A des Senders: Schalten das Relais an (verbinden <COM> und
<NO>, trennen <NC> und <COM>), das Licht ist angeschaltet.
Drücken den Knopf B des Senders: Schalten das Relais aus (trennen <COM> und
<NO>, verbinden <NC> und <COM>), das Licht ist ausgeschaltet.
2) Kontrollieren die Gerät, durch geben AC 100~240V Strom am Eingabe Draht
des Senders ein:
Wenn AC100~240V Strom am Eingabe Draht (der rote und schwarze Draht) des
Senders verbinden, sendet der Sender ein RF Signal "ON", um den Empfänger zu
triggern, schlaten das Relais an (verbinden <COM> und <NO>, trennen <NC> und
<COM>), und das Lichts ist angeschlatet.
Wenn AC 100~240V Strom am Eingabe Draht trennen, sendet der Sender ein
anderes RF Signal "OFF", um den Empfänger zu triggern, schlaten das Relais
aus (trennen <COM> und <NO>, verbinden <NC> und <COM>), und das Lichts ist
ausgeschlatet.
So koppeln Sie den Fernbedienung mit dem Empfänger:
Beachten: Wir haben den Sender mit dem Empfänger gekoppelt vor dem Verlassen
des Werks.
1) Drücken Sie einmal die Lerntaste im Empfänger, die Signal LED am
Empfänger blinkt einmal und bleibt dann an, dies bedeutet der Empfänger gibt
den Lernstatus ein.
2) Drücken Sie die Taste A am Sender, wenn die
Signal LED einmal blinkt, dies bedeutet dass die Kopplung mit Taste A
erfolgreich war. Drücken Sie dann die Taste B am Sender, wenn die Signal LED
einmal blinkt, dies bedeutet dass die Kopplung mit Taste B erfolgreich war.
3) Drücken Sie die Lerntaste im Empfänger erneut für 1–2 Sekunden. Die
Signal LED erlischt, dies bedeutet der Empfänger gibt den Lernstatus
verlässt.
4) Der Empfänger kann mehrere Fernbedienungen mit verschiedenen kodes lernen.
So löschen Sie alle Sender codes gespeichert im Empfänger:
Wir haben gekoppelt den Sender mit dem Empfänger, wenn Sie nicht möchten
dass der Empfänger mit dem Sender zu arbeiten, Sie können löschen alle
Sender codes gespeichert im Empfänger.
Bedienung: Drücken Sie die Lerntaste im Empfänger 10 Mal, lassen Sie dann
die Lerntaste los, die Signal LED blinkt 10 Mal schnell und erlischt dann,
dies zeigt an, dass alle gespeicherten Codes erfolgreich gelöscht wurden.
