Mit dem 6CH Funk Fernschalter mit Schließer Kontakt können 6 elekriche Geräte
gleichzeitig ferngesteuert werden. Normalerweise wird der Fernschalter auf
Leuchten, Motoren, Elekronischen Schlösser, Garagentore, Rolladen, Ankerwinde
u.s.w. angewendet. Es gibt Sendefrequenz: 433MHz. Die Reichweite
erreicht theoretisch 500M.
Das Bedienungsvideo von dem Fernschalter als Lichtschalter von 6 AC Lampen
besuchen Sie bitte HIER,
und als Motorsteuerung von 2 AC Motoren schauen Sie bitte HIER bei
Youtube.
klicken
den Link von diese Set Funkfernbedienung
Handbuch(De):
Empfänger
Sender
Handbuch(En):
Empfänger
Sender
Merkmal:
Anwendung: Es kann in der Industrie-Automatisierung-, Landwirtschaft- und
Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen,
Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Drahtlose Fernbedienung
Produkte auf Land, Wasser und Luft, wie Funklichtschalter, Sirenen, Schlösser,
Motoren, Ventilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster,
Elektromagnetventile, Signalisierung, Geschäftsschilder usw.
Drahtlose Steuerung, einfach zu installieren.
Relaisausgang: dieser Empfänger ist Relaisausgang. Es kann DC und AC Anlagen
steuern. Die Klemmen sind NO / NC (normalerweise geöffnet / normalerweise
geschloßen) und es ist wie ein Funkschalter. Es bedeutet, Sie sollen auch eine
separate Stromversorgung an Relaisausgang anschließen.
Mit verkabelte Steuerklemmen: Sie können manuelle Schalter oder externe Geräte
zur Steuerung des Empfängers anschließen.
Sie könnten den Empfänger mit Sender (Fernbedienung) von jedem Ort innerhalb
einer zuverlässigen Entfernung ein / aus schalten. Die drahtlose Funksignale
können durch Wände, Böden und Türen laufen
Geschutzt vor Gegenstrom und übermäßigem Strom.
Zuverlässige Steuerung: Der Empfänger arbeitet nur mit dem Sender verwenden, der
den gleichen Code verwendet.
Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.

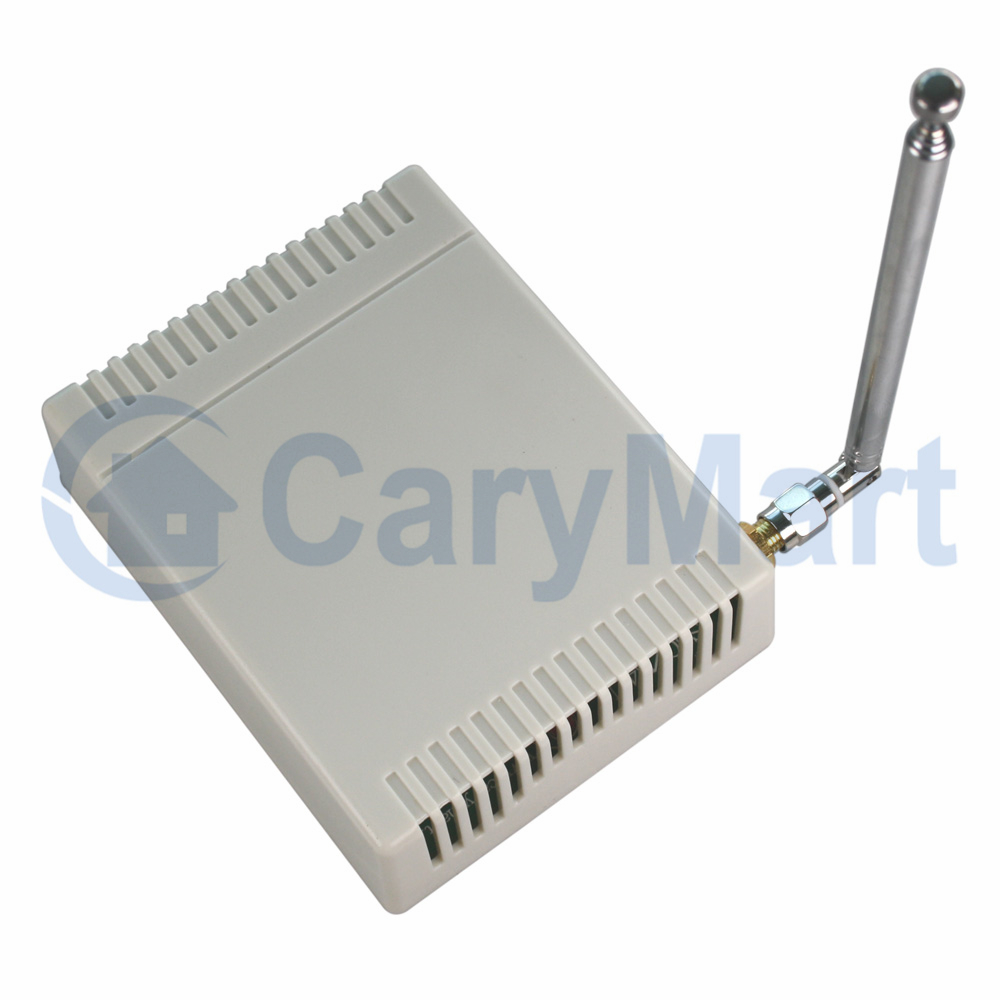

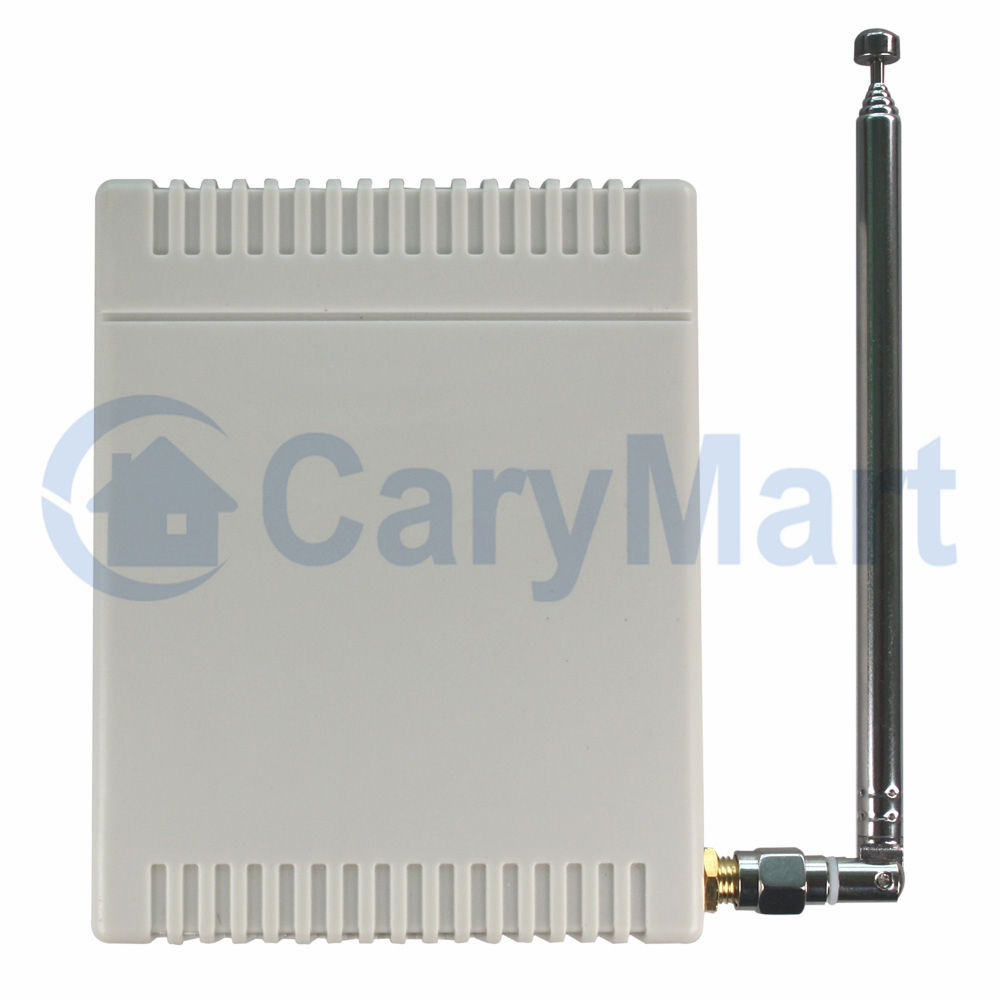

Empfänger:
Modell Nr.: S6C-DC09 / S6C-DC12 / S6C-DC24
Kanal: 6 CH
6 Kontrolle Modi: Toggle, Momentan, Verklinkte und gemischte Modi
Kodierungsart: Festkode
Zeichenkodierung: Durch Ablernen
Stromversorgung (Betriebsspannung): DC12V±1V (S6C-DC12), DC9V±1V (S6C-DC09),
DC24V±1V (S6C-DC24)
Arbeitsspannungsbereich von Relais: AC110~240V oder DC0~28V
Maße der PCB: 94mm x 73mm x 20mm
Maße des Koffers: 100mm x 80mm x 30mm
Statische Strom: ≤6mA
Maximale Betriebsstrom: 10A / jeder Kanal
Frequenz: 433MHz
Passender Sender:
Modell Nr.: CV-6 oder CB-6
Kanal: 6 CH
Reichweite:
Die Entfernung (mit dem Sender wie CV-6) von 500M ist ein theoretische Wert. Es
soll auf einer öffentlichen Erde bedient werden, darauf gibt es keine Absperrung
und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch
Bäume, Wände oder andere Bauwerke, noch kann es durch anderen Signale gestört
werden. Deshalb ist die wahre Entfernung kleiner als 500M. Deshalb kann die
Reichweite vielleicht nicht 500m erreichen. Wenn Sie eine länge Reichweite
haben, bitte wählen Sie starker Sender, wie CB-6 Sender (1000m/3000ft); Oder Sie

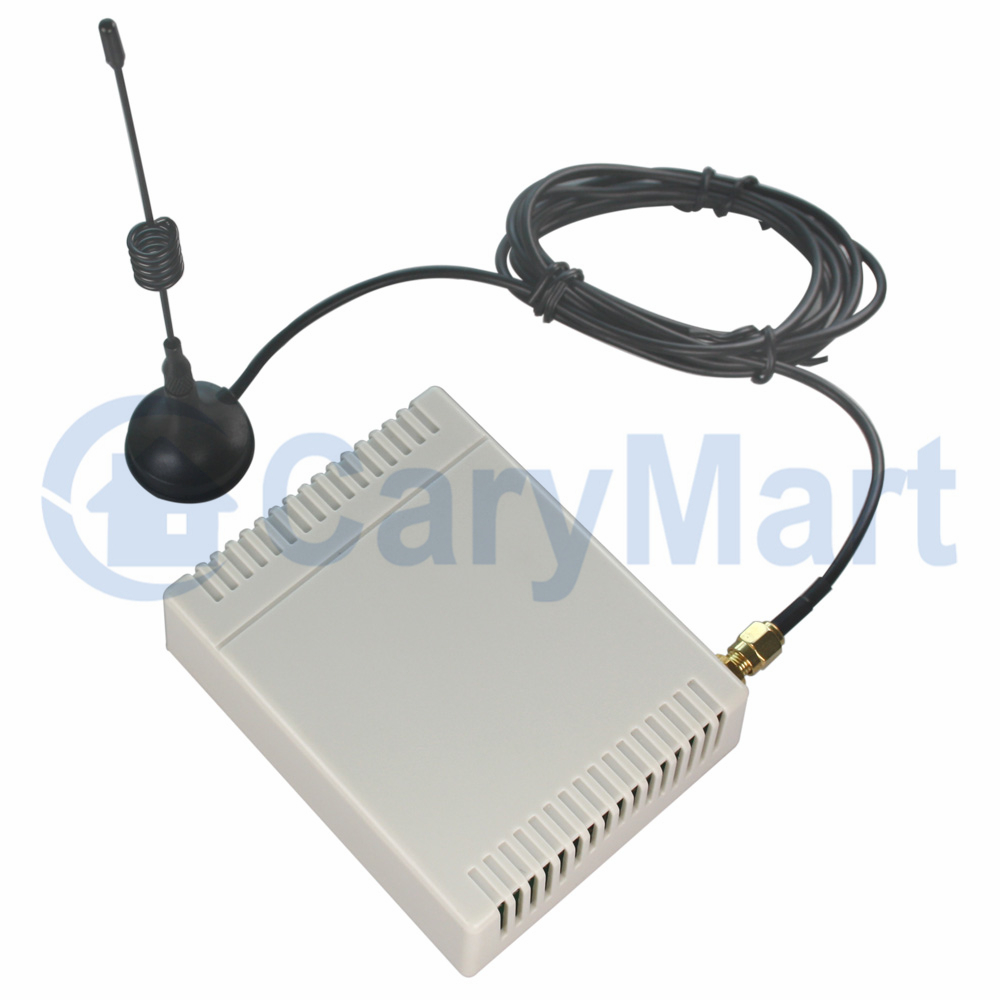

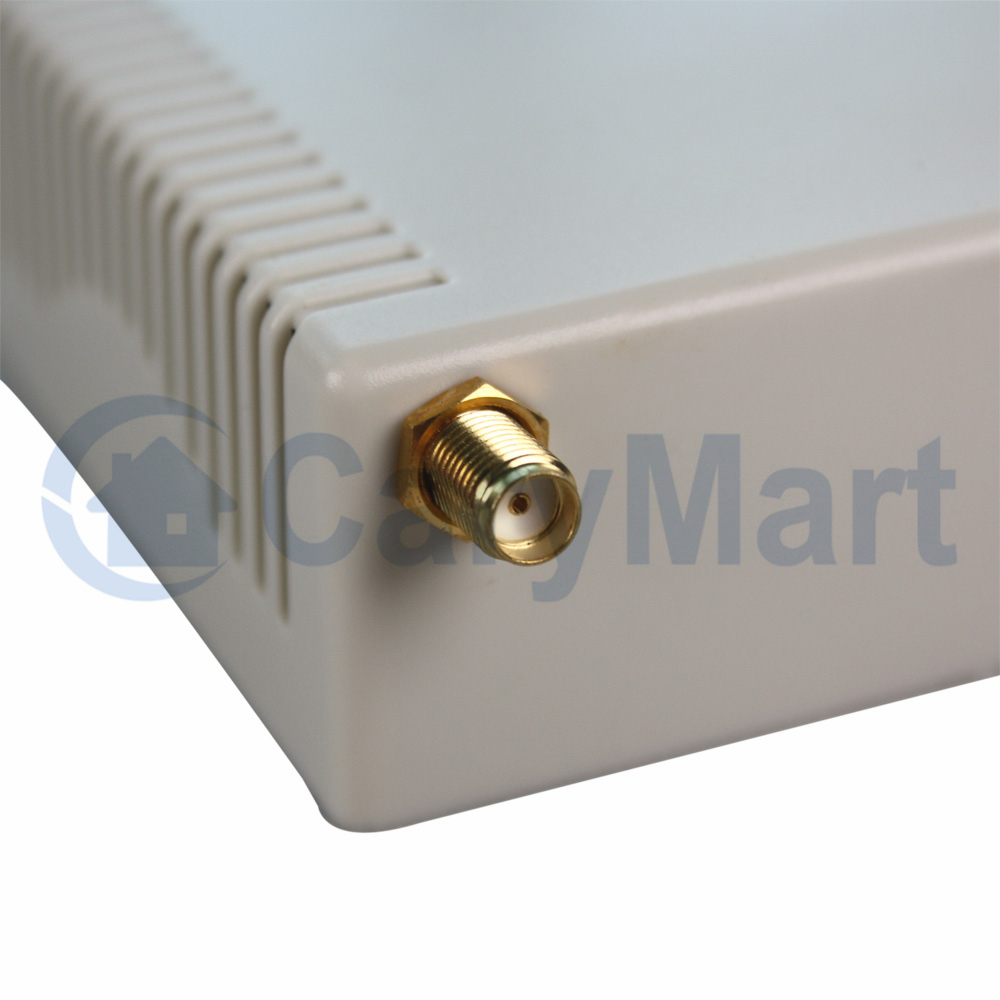

können eine externe Antenne für Empfänger zur Erhöhen der Reichweite benutzen.
Beschreibung über die Kontrollmodus:
Es gibt drei verschiedene Betriebsarten, die zu insgesamt 12 verschiedenen
Steuerungsmodi zusammengestellt wurden. Die Betriebsarten sind
Schalter-Modus (toggle)
Der Empfänger arbeitet als Schalter, jeder Druck einer Taste auf der
Fernbedienung (FB) schaltet das Relais um. Ist es an, wird es ausgeschaltet, ist
es aus, wird es eingeschaltet
Taster-Modus (momentary)
Der Empfänger arbeitet als Taster, das Relais zieht so lange an, wie die Taste
gedrückt wird. Lässt man die Taste los, ist das Relais wieder aus
Verbunden (latched / Verklinkte)
Alle Kanäle sind miteinander verbunden. Jeder Druck auf eine Taste schaltet das
zugehörige Relais ein und alle anderen Relais (einer Gruppe) aus.
Benutzung:
Der Empfänger kann DC 0~28V und AC 110~240V Geräte steuern.
Achtung: Diese Empfänger ist Relaisausgang Typ, keinen DC/AC Spannungsausgang.

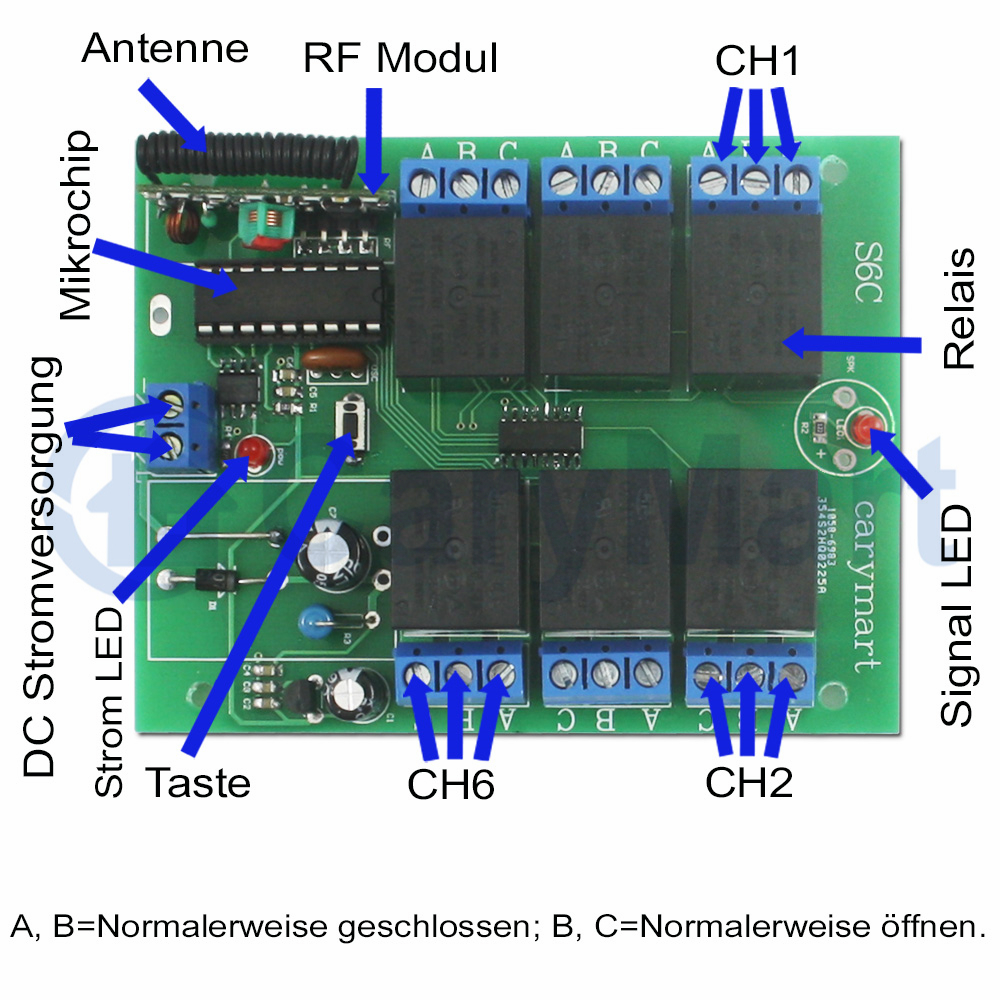

Ausgangszustand von Relaisausgangsklemmen: Die Klemmen B und C sind
normalerweise geöffnet; Die Klemmen A und C sind normalerweise geschloßen.
Verdrahtung für DC / AC Anlagen:
Wenn Sie ein DC 12V Licht steuern, machen wie folgende:
1) Schließen den Pluspol der DC Stromversorgung an Klemmen “L / +” von Eingang
an, und schließen Minuspol der DC Stromversorgung an Klemme “N / -” von Eingang
an.
2) Schließen Klemmen C an Pluspol der DC Stromversorgung, schließen Klemme B an
Pluspol von DC Lamp, und schließen den Minuspol von DC Licht an Minuspol von DC
Stromversorgung an.
Wenn Sie AC230V Licht steuern, machen Sie wie folgende:
1) Schließen den Pluspol von DC Stromversorgung an Klemme “L / +” von Eingang
an, und schließen den Minuspol von DC Stromversorgung an Klemmen “N / -” von
Eingang an.
2) Schließen Klemme C an Energiebündel von AC Stromversorgung an, Schließen
Klemme B an eine Seite von AC Licht, und schließen andere Seite von AC Licht an
Nullleiter von AC Stromversorgung an.
Benutzung:- Einstellung verschiedener Kontrolle Modi (Wir haben den Empfänger als Toggle Kontrolle Modus vor dem Versand eingestellt, Wenn Sie anderen Kontrolle Modi benutzen möchten, gehen Sie wie folgt):
- 1) Ablernen des Kontrolle Modus Toggle: Wenn der Empfänger im Stand des ABLERNENs ist, drücken Sie Knopf 1 der Fernbedienung.
Kontrolle Modus Toggle (Kanal 1~6): Drücken -> Öffnen; Nochmal drücken -> Schließen.
Drücken Knopf 1: Relais 1 einschalten (Kontakt auf B und C, keine Kontakt auf A und B)
Drücken nochmal Knopf 1: Relais 1 ausschalten (keine Kontakt auf B und C, Kontakt auf A und B)
...
Drücken Knopf 6: Relais 6 einschalten (Kontakt auf B und C, keine Kontakt auf A und B)
Drücken nochmal Knopf 6: Relais 6 ausschalten (keine Kontakt auf B und C, Kontakt auf A und B) - 2) Ablernen des Kontrolle Modus Momentan: Wenn der Empfänger im Stand des ABLERNENs ist, drücken Sie Knopf 2 der Fernbedienung.
Kontrolle Modus Momentan (Kanal 1~6): Drücken und halten -> Öffnen; Freigeben -> Schließen.
Drücken Knopf 1 und halten: Relais1 einschalten (Kontakt auf B und C, keine Kontakt auf A und B)
Geben Knopf 1 frei: Relais1 ausschalten (keine Kontakt auf B und C, Kontakt auf A und B)
...
Drücken Knopf 6 und halten: Relais 6 einschalten (Kontakt auf B und C, keine Kontakt auf A und B)
Geben Knopf 6 frei: Relais 6 ausschalten (keine Kontakt auf B und C, Kontakt auf A und B) - 3) Ablernen des Kontrolle Modus Verklinkte: Wenn der Empfänger im Stand des ABLERNENs ist, drücken Sie Knopf 3 der Fernbedienung.
Kontrolle Modus Verklinkte (Kanal 1~6): Drücken -> Öffnen, andere Relais ausschalten; Drücken anderen Knopf -> Schließen.
Drücken Knopf 1: Relais 1 einschalten (Kontakt auf B und C, keinen Kontakt auf A und B);
Andere Relais ausschalten (keine Kontakt auf B und C, Kontakt auf A und B)
...
Drücken Knopf 6: Relais 6 einschalten (Kontakt auf B und C, keinen Kontakt auf A und B);
Andere Relais ausschalten (keine Kontakt auf B und C, Kontakt auf A und B) - 4) Ablernen des Kontrolle Modus Momentan (Kanal 1~3) + Toggle (Kanal 4~6): Wenn der Empfänger im Stand des ABLERNENs ist, drücken Sie Knopf 4 der Fernbedienung.
- 5) Ablernen des Kontrolle Modus Momentan (Kanal 1~3) + Verklinkte (Kanal 4~6): Wenn der Empfänger im Stand des ABLERNENs ist, drücken Sie Knopf 5 der Fernbedienung.
- 6) Ablernen des Kontrolle Modus Toggle (Kanal1~4 ) + Alle Ein/ Aus (Kanal 5~6): Wenn der Empfänger im Stand des ABLERNENs ist, drücken Sie Knopf 6 der Fernbedienung.
Drücken Knopf 5: Alle 6 Relais einschalten.
Drücken Knopf 6: Alle 6 Relais ausschalten.
Lieferumfang:- 1 x Empfänger: S6C-DC09 / S6C-DC12 / S6C-DC24 (6 Kanälel / 6 Kontrolle Modi)
- 1 x Bedienungsanleitung
