Hallo, willkommen in unserem Shop. FernKontrolle bietet Ihnen die hochwertigen Fernbedienungsgeräte. Wir empfehlen Ihnen, unsere Fragen und Antworten zu lesen, bevor Sie Ihre Entscheidung treffen. Wenn Sie weitere Fragen haben, nehmen Sie bitte Kontakt mit uns auf. Wir werden Ihnen so bald wie möglich antworten.

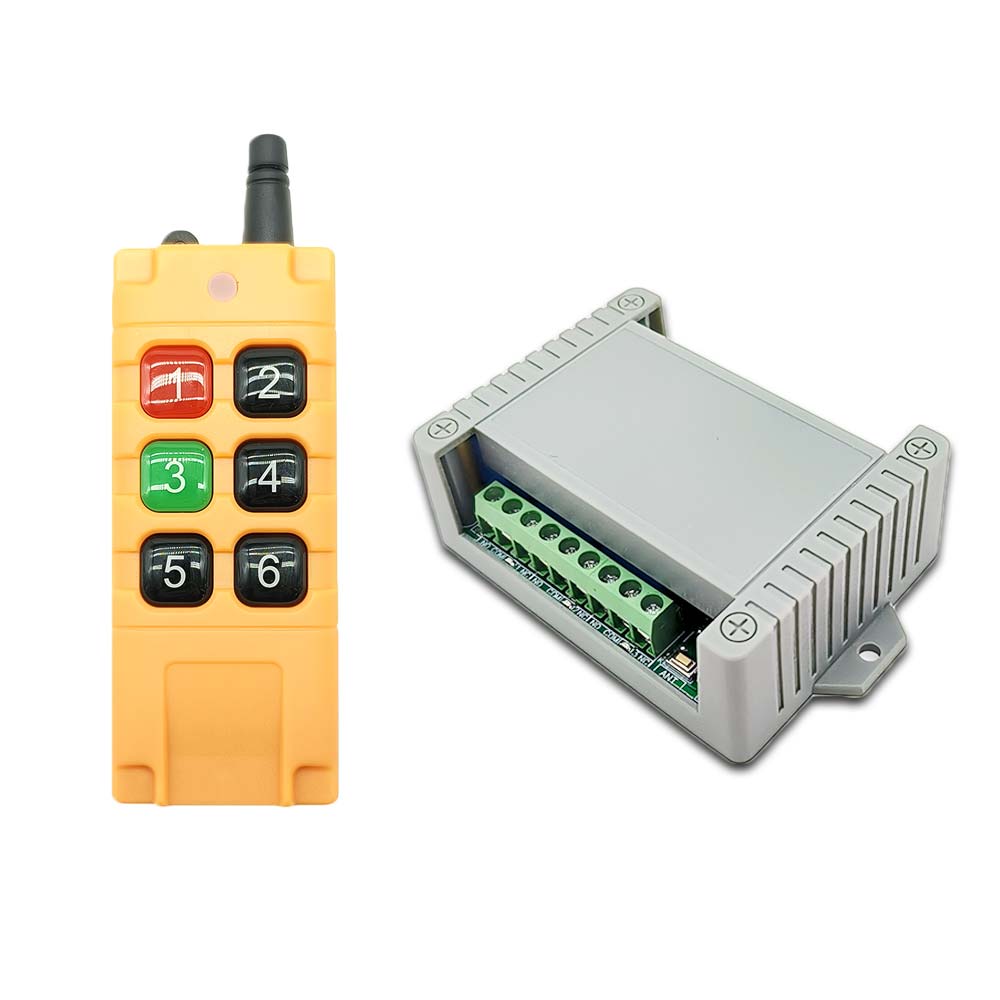

Lieferumfang:
1 x Empfänger: S6CA-DC-ANT3
1 x Fernsteuerung / Sender: CD-6
1 x Bedienungsanleitung
Anwendung:
Dieser Empfänger ist ein elektrisches Gerät mit 6 trockenem Relaisausgang,
es und der Sender bilden ein Empfänger Sender System. Dieses System kann in
allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus,
Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es kann AC
oder DC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Lichter,
Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Linearantriebe,
Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder.
Die Anwendungen sind endlos.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Vier Betriebs spannungs versionen: DC 6V, 9V, 12V, 24V optional.
Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können
zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO
/ NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als
Schalter.
Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten
innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber
es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem
Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem
Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger
steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Parameter des Empfängers:

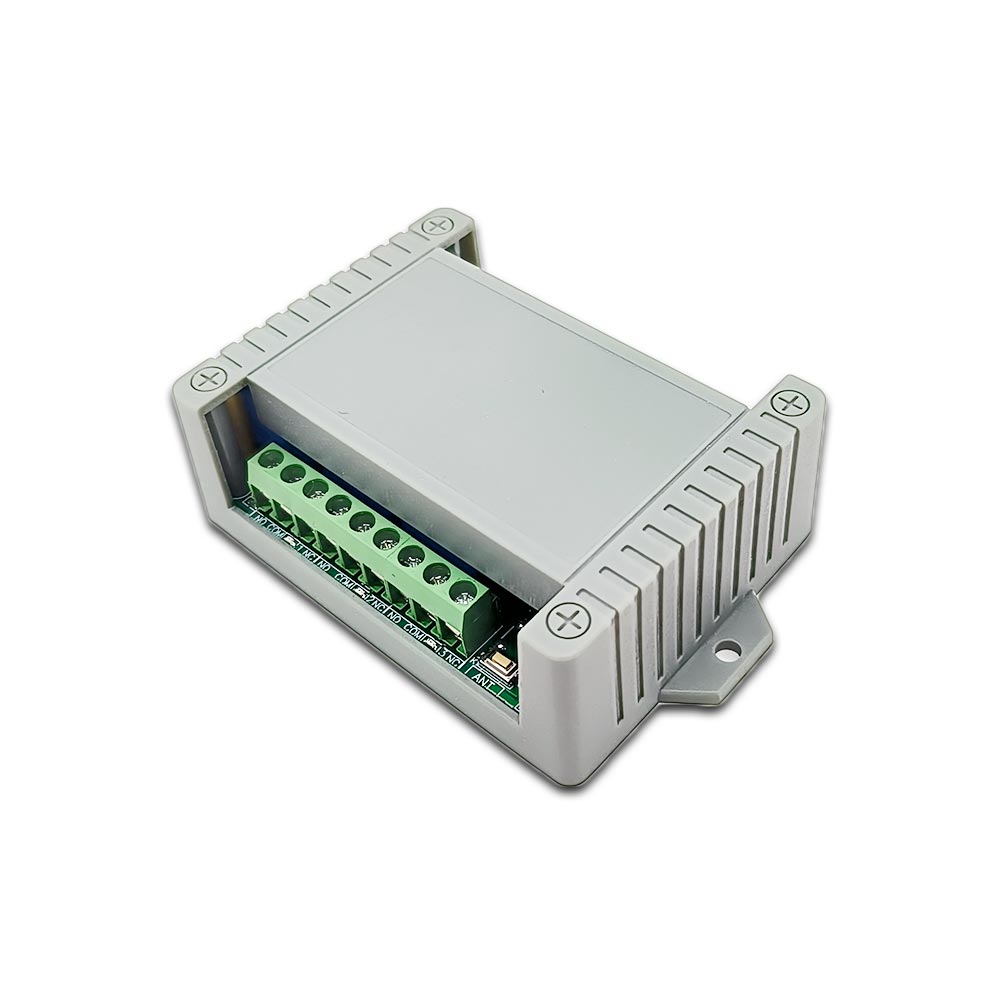

Modell: S6CA-DC-ANT3
Betriebsspannung: 6V DC (Modell S6CA-DC06), oder 9±1V DC (Modell S6CA-DC09),
oder 12±1V DC (Modell S6CA-DC12), oder 24±2V DC (Modell S6CA-DC24), die
Betriebsspannung muss angegeben werden bei der Bestellung.
Arbeitsfrequenz: 433.92 MHz
Statische Strom: ≤10mA
Kanal: 6 CH
Ausgangsart: Trockene Relaisausgang (normalerweise geöffnet und
normalerweise geschlossen)
Maximale Lastspannung des Relais: 240VAC oder 28VDC
Maximaler Laststrom des Relais: 30A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
6 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung, Selbstsichernd +
Momentan, Momentan + Verriegelung
Betriebstemperatur: -20°C bis +70°C

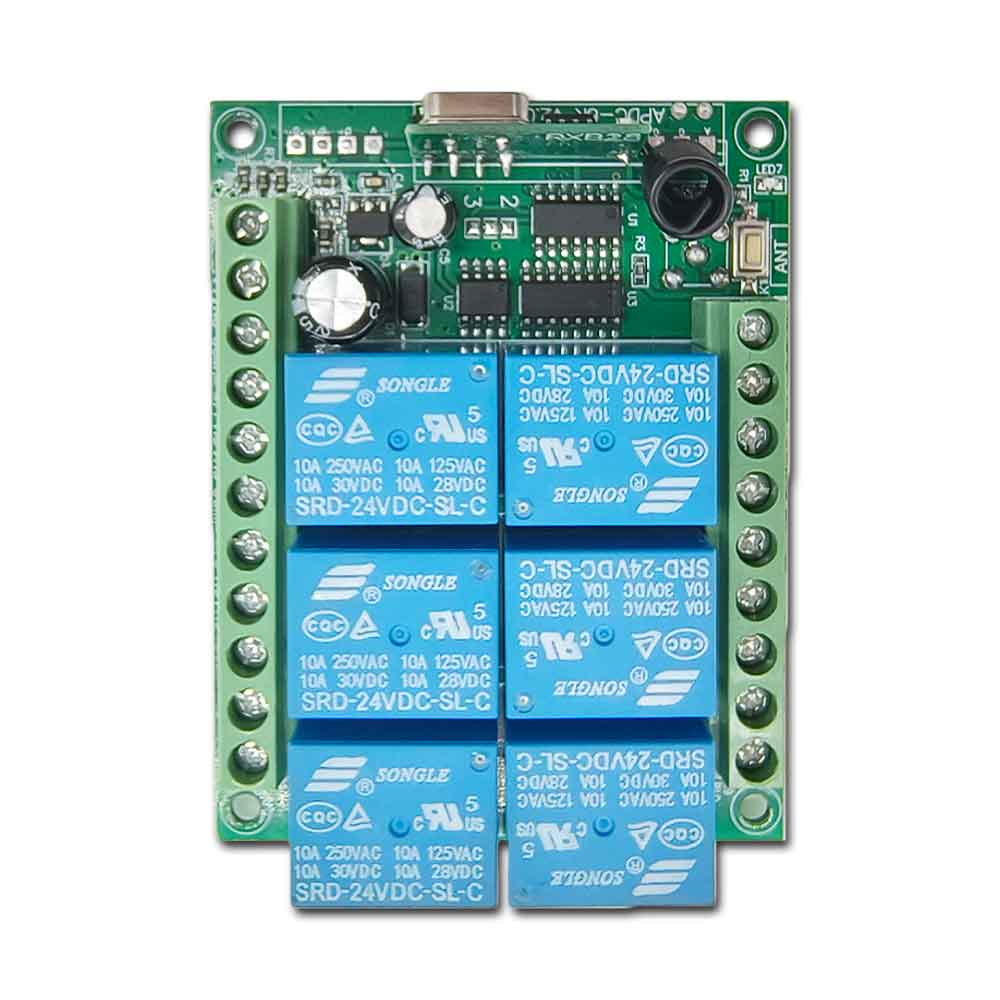

Maße der PCB: 75 x 58 x 16 mm

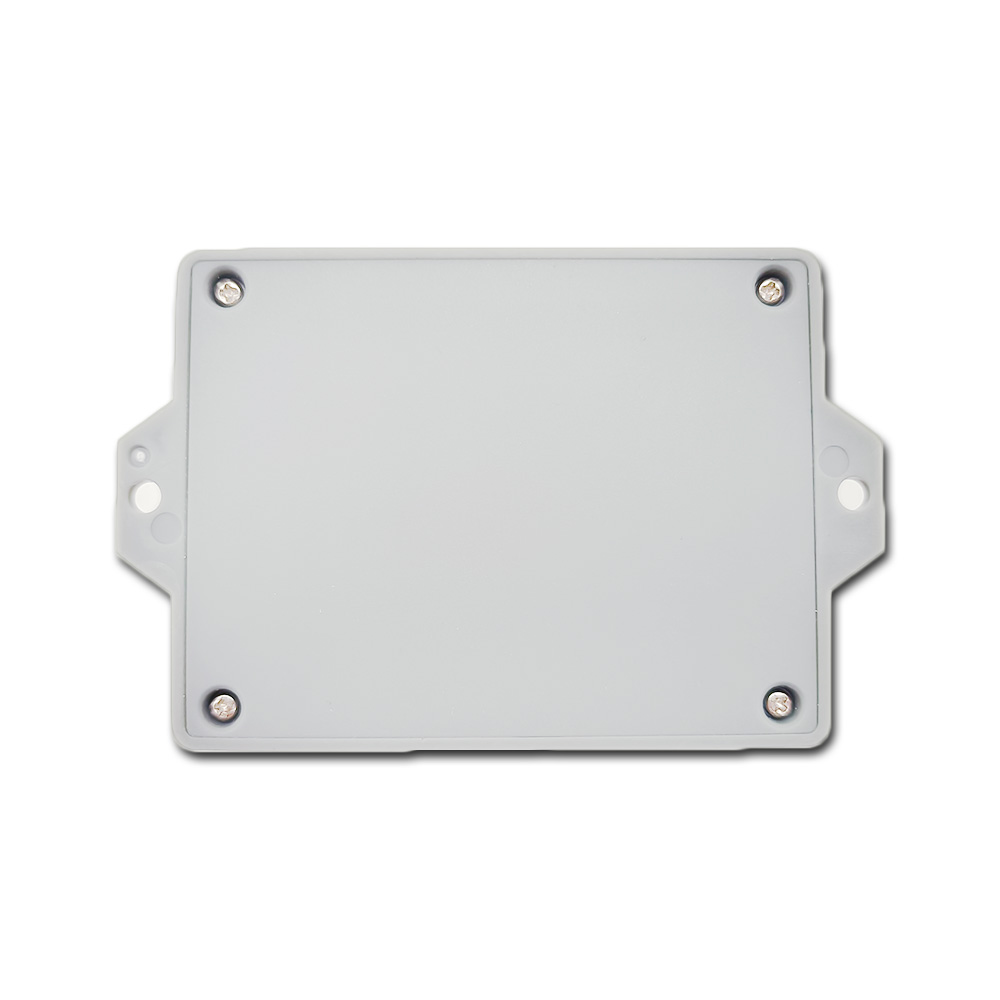

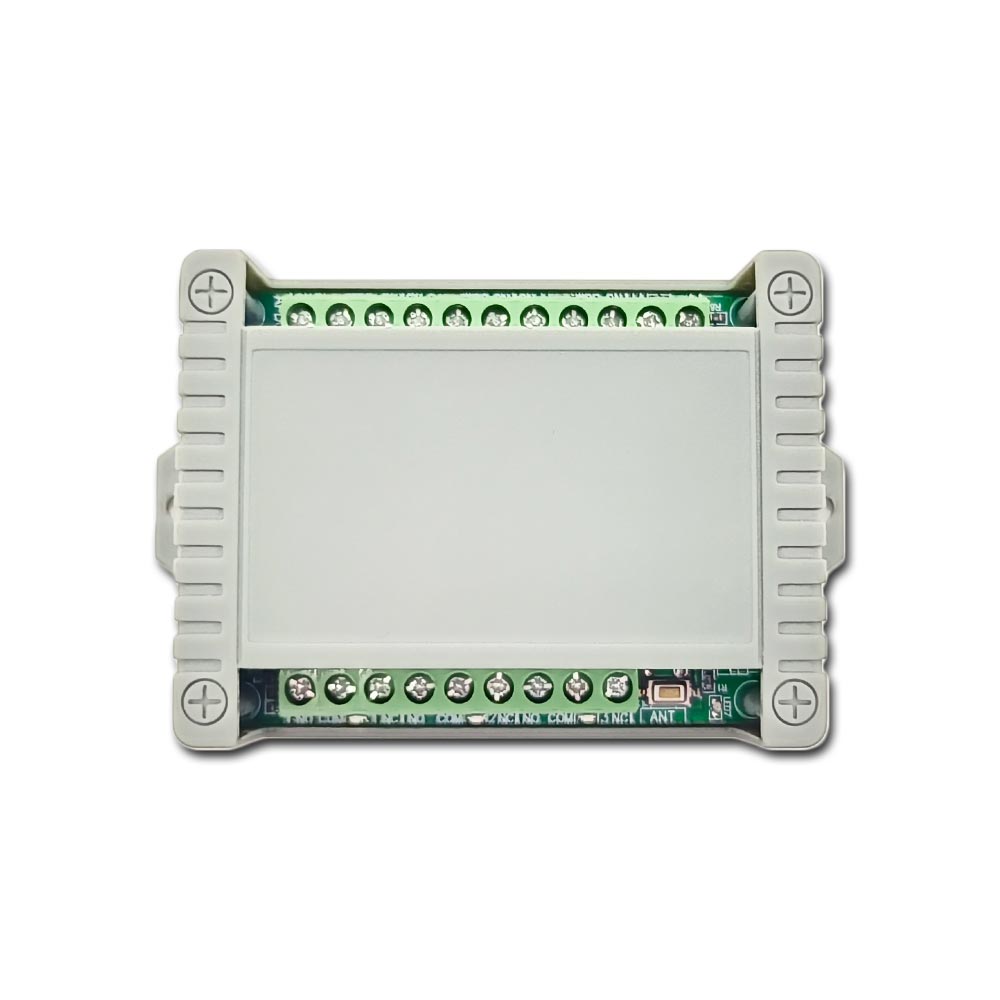

Maße des Gehäuse: 95 x 62 x 28 mm
Parameter des Fernsteuerung / Sender:

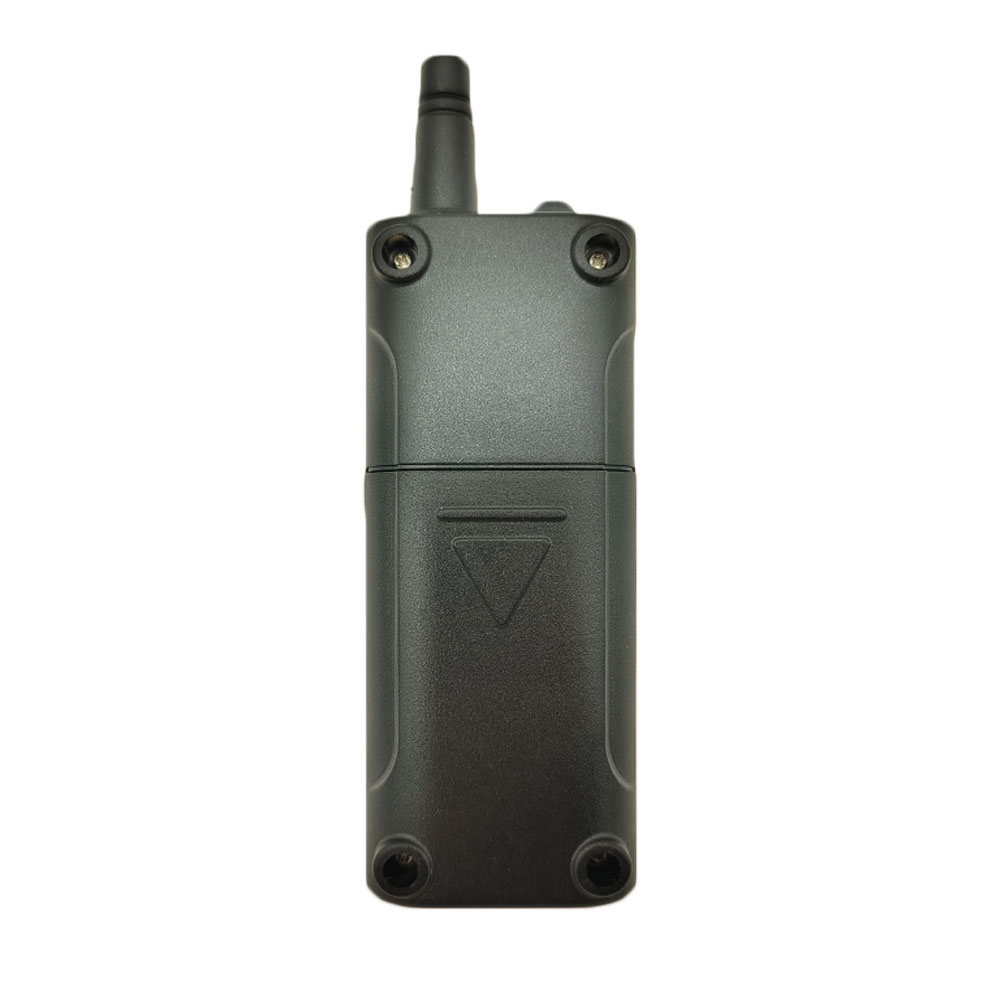

Modell: 0021088 (CD-6)

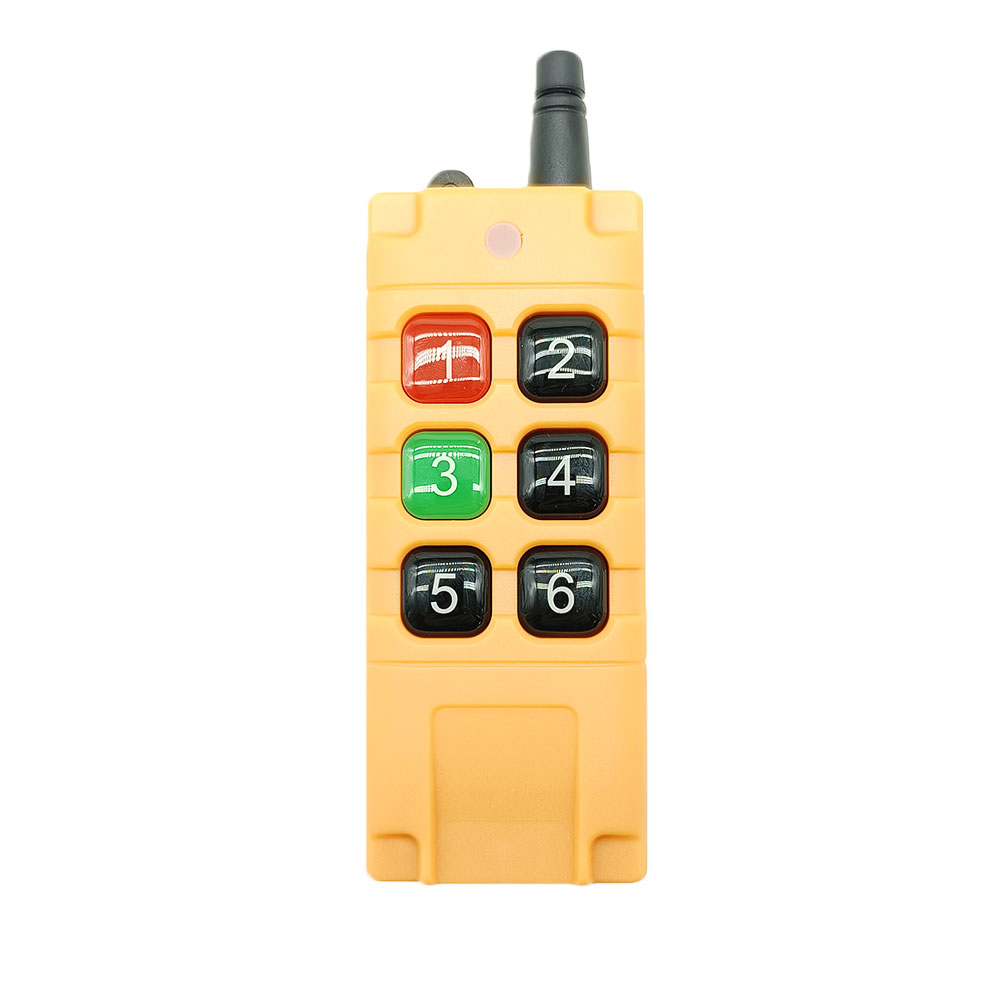

Kanal / Knopf: 6

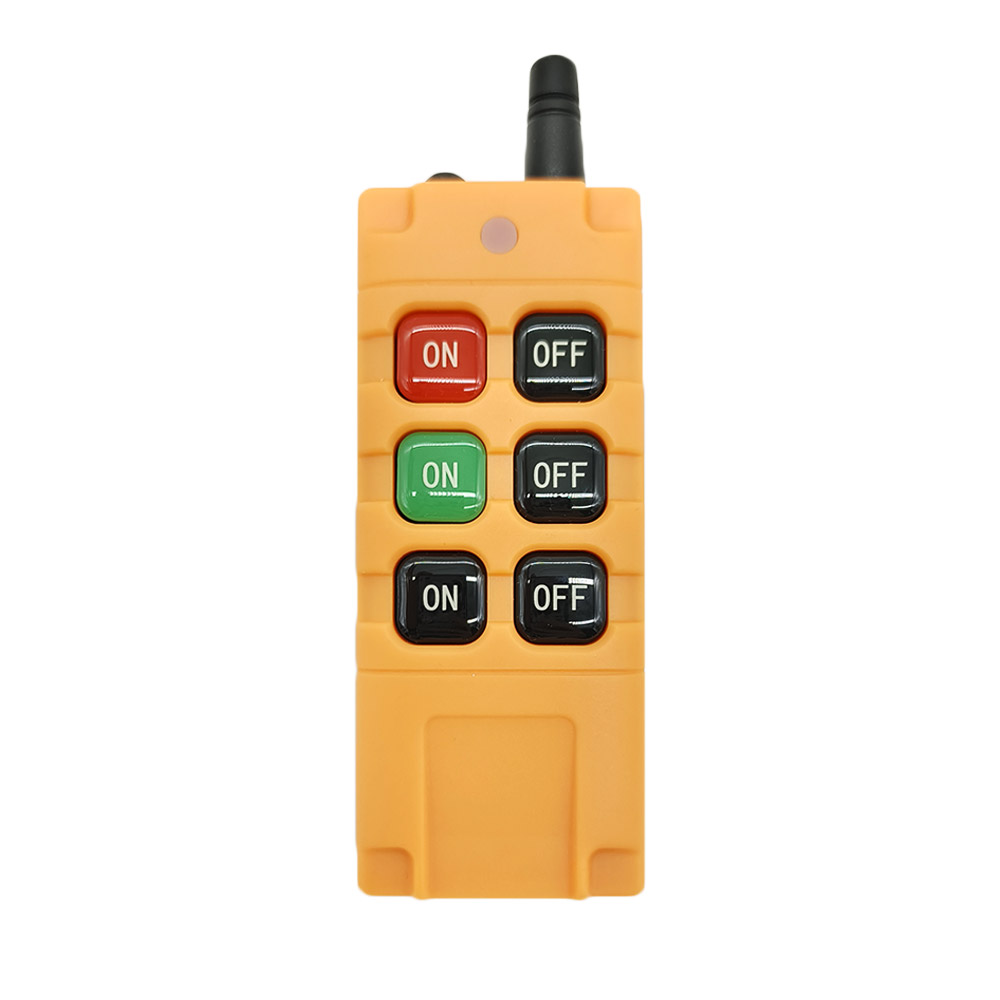

Symbol des Knopfs: "ON", "OFF"
Mit wasserdichtem Gehäuse, wasserdichter Antenne und wasserdichten Tasten,
es kann im Freien verwendet werden.

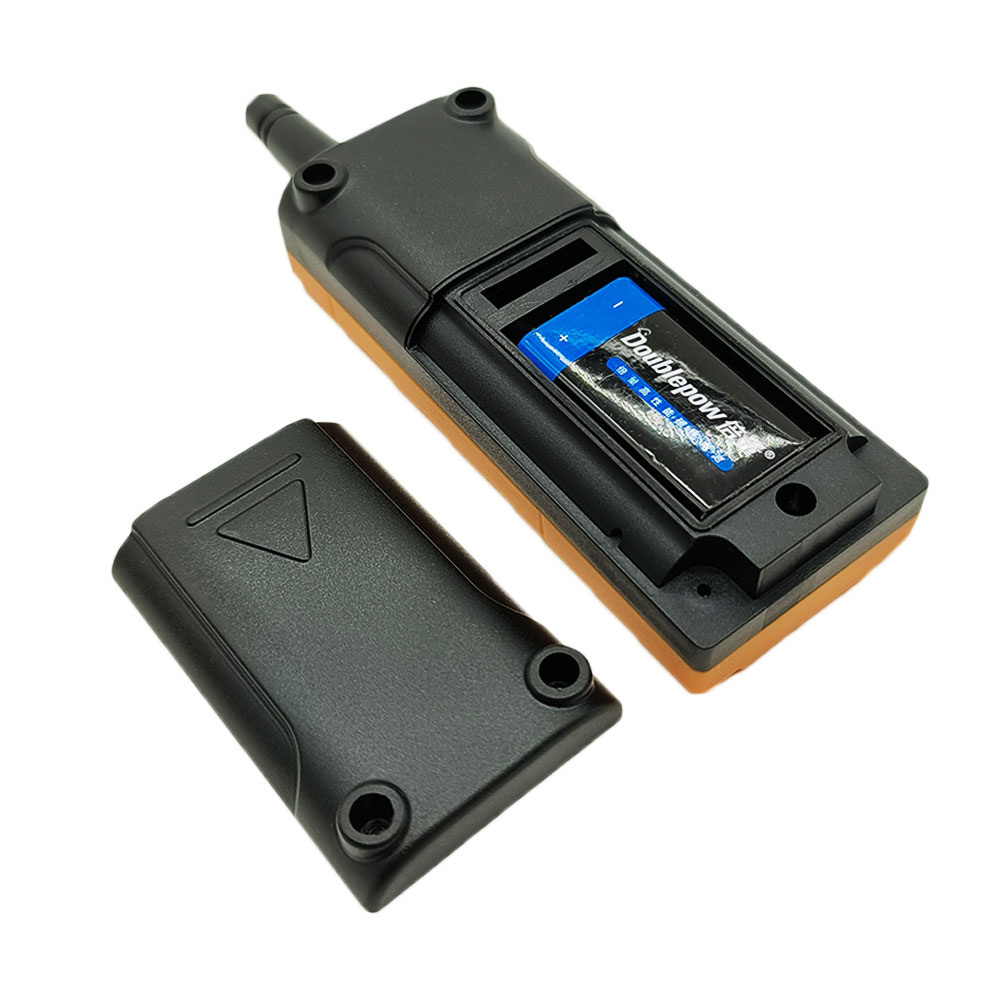

Betriebsspannung: 9V (1 x 6F22-9V Batterie, kann für 12 Monate verwendet
werden)
Betriebsstrom: 30mA
Betriebsfrequenz: 433.92Mhz
Modulations Modus: ASK
Enkodierung Chip: SC2260-R4
Enkodierung Typ: Festcode durch Löten, bis zu 6561 Kodes
Sendeentfernung: 1000 Meter / 3000 Fuß (theoretisch)
Betriebstemperatur: -20°C ~ +70°C
Einheit Mass: 150 x 50 x 30 mm
Passende Fernbedienungen:
Dieser Empfänger funktioniert nur mit dem Sender
CD-6
.
Arbeitsbereich:
Der Empfänger und der Sender CD-6 bilden einen kompletten Kit, der maximale
Arbeitsabstand kann 3000 Fuß oder 1000 Meter in einem offenen Bereich
erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne
Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch
Bäume, Mauern oder andere Konstruktionen behindert und durch andere
Funksignale gestört. Daher kann es sein, dass der tatsächliche
Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Verwendung:
Der Empfänger kann zur Steuerung 0~28 VDC und 110~240 VAC Geräte verwendet
werden.
Beachten: Dieser Empfänger ist der trockene Relaisausgang, und kein DC/AC

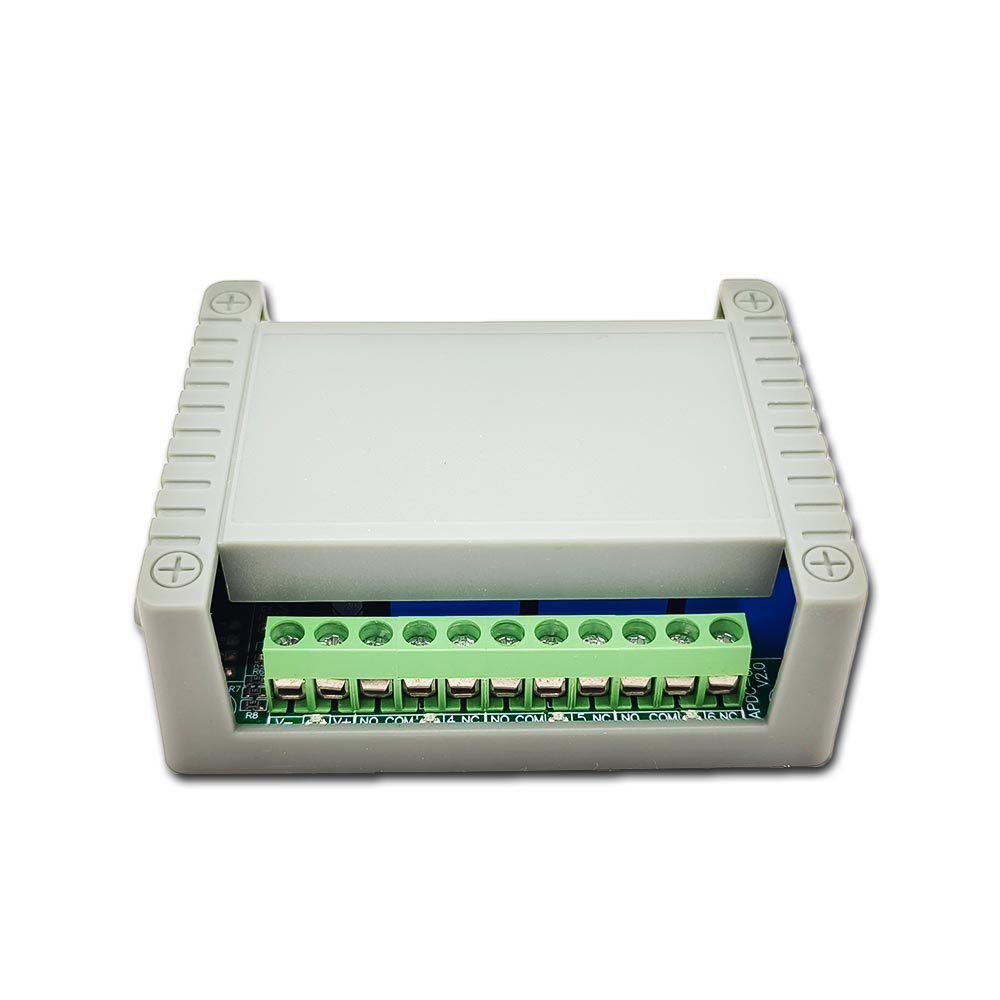

Leistungsausgang. Ausgangszustand der Relaisausgangsklemmen: Die Klemmen
<COM> und <NO> sind normalerweise geöffnet; Die Klemmen <NC> und <COM> sind
normalerweise geschlossen.
Verdrahtung:

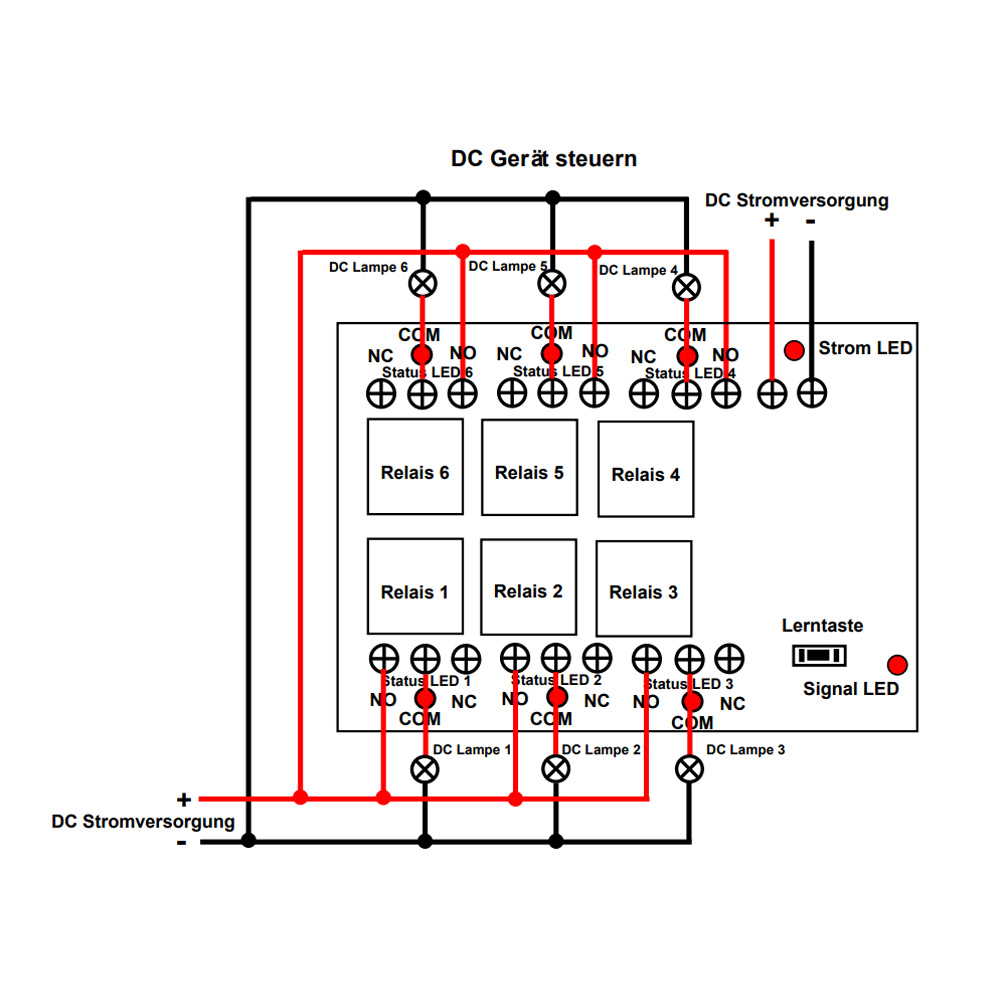

1) Wenn Sie ein 12VDC Lampe steuern möchten, machen wie folgende:
1.1 Verbinden sie den Pluspol der DC Stromversorgung an Klemme <V+>, und
Verbinden sie den Minuspol der DC Stromversorgung an Klemme <V−>.
1.2 Verbinden Klemme <NO> an Pluspol der DC Stromversorgung, Verbinden
Klemme <COM> an Pluspol von DC Lampe, und Verbinden den Minuspol von DC
Lampe an Minuspol der DC Stromversorgung.

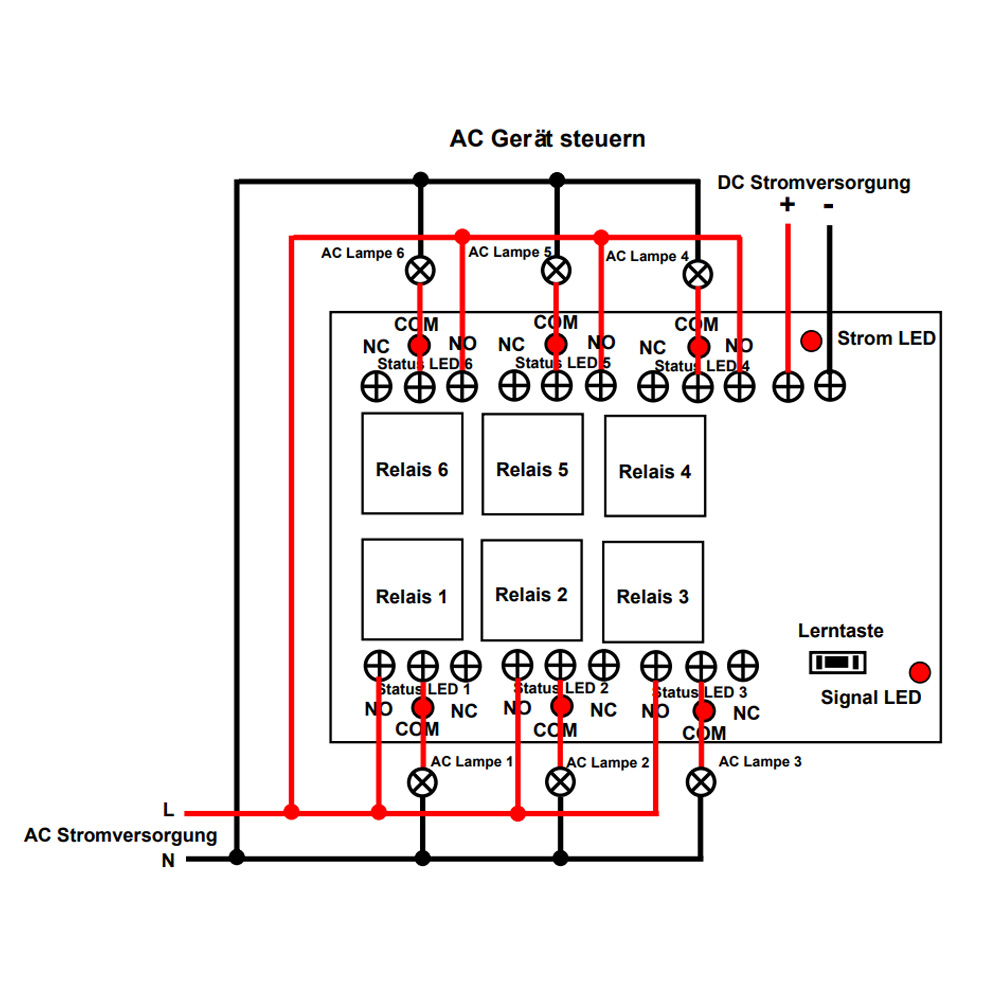

2) Wenn Sie 220VAC Lampe steuern möchten, machen Sie wie folgende:
2.1 Verbinden sie den Pluspol der DC Stromversorgung an Klemme <V+>, und
Verbinden sie den Minuspol der DC Stromversorgung an Klemme <V−>.
2.2 Verbinden Klemme <NO> an das Phasenkabel der AC Stromversorgung,
Verbinden Klemme <COM> an eine Seite von AC Lampe, und Verbinden andere
Seite von AC Lampe an Neutralleiter der AC Stromversorgung.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem
Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten,
gehen Sie wie folgt:
1) Einstellung der Modus Selbstsichernd: Wenn der Empfänger im Stand des
Lernstatus ist, drücken Sie die Taste 1 am Sender.
Der Betrieb des Selbsthemmung modus mit dem Sender CD-6:
Drücken Sie die Taste 1 am Sender: Das Relais 1 im Empfänger wird aktiviert
und die angeschlossene Lampe 1 wird eingeschaltet.
Drücken Sie erneut die Taste 1: Das Relais 1 wird deaktiviert und die
angeschlossene Lampe 1 wird ausgeschaltet.
............
Drücken Sie die Taste 6 am Sender: Das Relais 6 im Empfänger wird aktiviert
und die angeschlossene Lampe 6 wird eingeschaltet.
Drücken Sie erneut die Taste 6: Das Relais 6 wird deaktiviert und die
angeschlossene Lampe 6 wird ausgeschaltet.
2) Einstellung der Modus Momentan: Wenn der Empfänger im Stand des
Lernstatus ist, drücken Sie die Taste 2 am Sender.
Der Betrieb des Momentan modus mit dem Sender CD-6:
Drücken und halten Sie die Taste 1 am Sender: Das Relais 1 im Empänger wird
aktiviert und die angeschlossene Lampe 1 wird eingeschaltet.
Lassen Sie die Taste 1 los: Das Relais 1 wird deaktiviert und die
angeschlossene Lampe 1 wird ausgeschaltet.
............
Drücken und halten Sie die Taste 6 am Sender: Das Relais 6 im Empänger wird
aktiviert und die angeschlossene Lampe 6 wird eingeschaltet.
Lassen Sie die Taste 6 los: Das Relais 6 wird deaktiviert und die
angeschlossene Lampe 6 wird ausgeschaltet.
3) Einstellung der Modus Verriegelung: Wenn der Empfänger im Stand des
Lernstatus ist, drücken Sie die Taste 3 am Sender.
Der Betrieb des Verriegelung modus mit dem Sender CD-6:
Drücken Sie die Taste 1 am Sender: Das Relais 1 im Empfänger wird aktiviert
und die angeschlossene Lampe 1 wird eingeschaltet; Die anderen 5 Relais wird
deaktiviert und die anderen 5 angeschlossene Lampen wird ausgeschaltet.
............
Drücken Sie die Taste 6 am Sender: Das Relais 6 im Empfänger wird aktiviert
und die angeschlossene Lampe 6 wird eingeschaltet; Die anderen 5 Relais wird
deaktiviert und die anderen 5 angeschlossene Lampen wird ausgeschaltet.
4) Einstellung der Modus Selbstsichernd (Kanäle 1~3) + Momentan (Kanäle
4~6): Wenn der Empfänger im Stand des Lernstatus ist, drücken Sie die Taste
4 am Sender.
5) Einstellung der Modus Selbstsichernd (Kanal 1) + Momentan (Kanäle 2~6):
Wenn der Empfänger im Stand des Lernstatus ist, drücken Sie die Taste 5 am
Sender.
6) Einstellung der Modus Verriegelung (Kanäle 1~2) + Momentan (Kanäle 3~6):
Wenn der Empfänger im Stand des Lernstatus ist, drücken Sie die Taste 6 am
Sender.
So koppeln Sie den Sender mit dem Empfänger:
Beachten: Wir haben den Sender mit dem Empfänger gekoppelt vor dem Verlassen
des Werks.

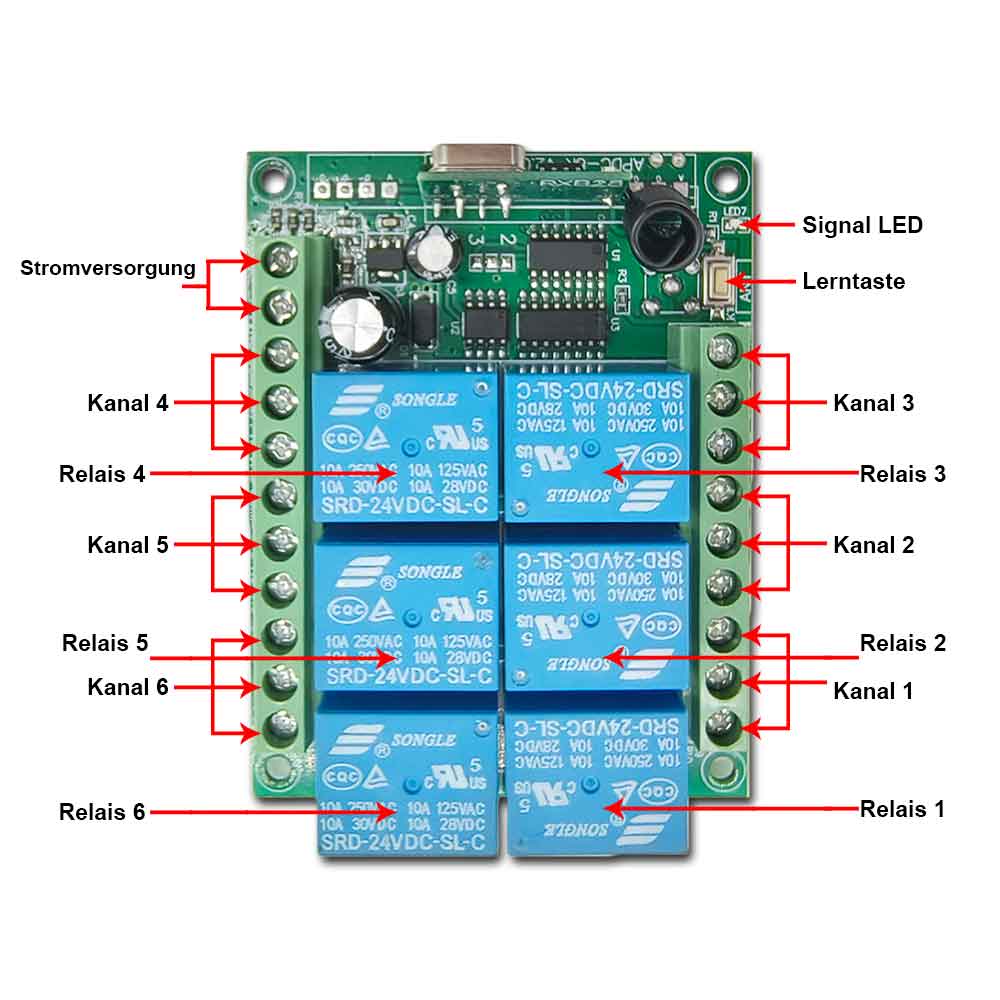

1) Drücken Sie die Lerntaste im Empfänger, die Signal LED im Empfänger
leuchtet zuerst und geht dann aus, dies bedeutet der Empfänger gibt den
Lernstatus ein.
2) Drücken Sie die entsprechende Taste am Sender entsprechend dem von Ihnen
benötigten Arbeitsmodus, wenn die Signal LED dreimal blinkt, dies bedeutet
dass das Lernen erfolgreich ist.
3) Der Empfänger kann 30 Fernbedienungen mit verschiedenen kodes lernen.
So löschen Sie alle Sender codes gespeichert im Empfänger:
Wir haben gekoppelt den Sender mit dem Empfänger, wenn Sie nicht möchten
dass der Empfänger mit dem Sender zu arbeiten, Sie können löschen alle
Sender codes gespeichert im Empfänger.
Bedienung: Drücken und halten Sie die Lerntaste im Empfänger für 10 Sekunden,
die Signal LED am Empfänger bleibt ca. 10 Sekunden an und erlischt dann,
Lassen Sie dann die Lerntaste los, dies zeigt an, dass alle gespeicherten
Codes erfolgreich gelöscht wurden.
