6 Kanäle 10A Relais Funk Empfänger Ein / Aus Radio Controller 230V Wechselstrom

Mit dem 6CH Funk Fernschalter mit Schließer Kontakt können 6 elekriche Geräte gleichzeitig ferngesteuert werden. Normalerweise wird der Fernschalter auf Leuchten, Motoren, Elekronischen Schlösser, Garagentore, Rolladen, Ankerwinde u.s.w. angewendet. Es gibt Sendefrequenz: 433MHz. Die Reichweite erreicht theoretisch 500M.

Das Bedienungsvideo von dem Schließer Fernschalter als Motorsteuerung von 2 AC Motoren besuchen Sie bitte HIER bei Youtube.

Klicken HIER zu Set Funkschaltsystem

Handbuch

Lieferumfang:

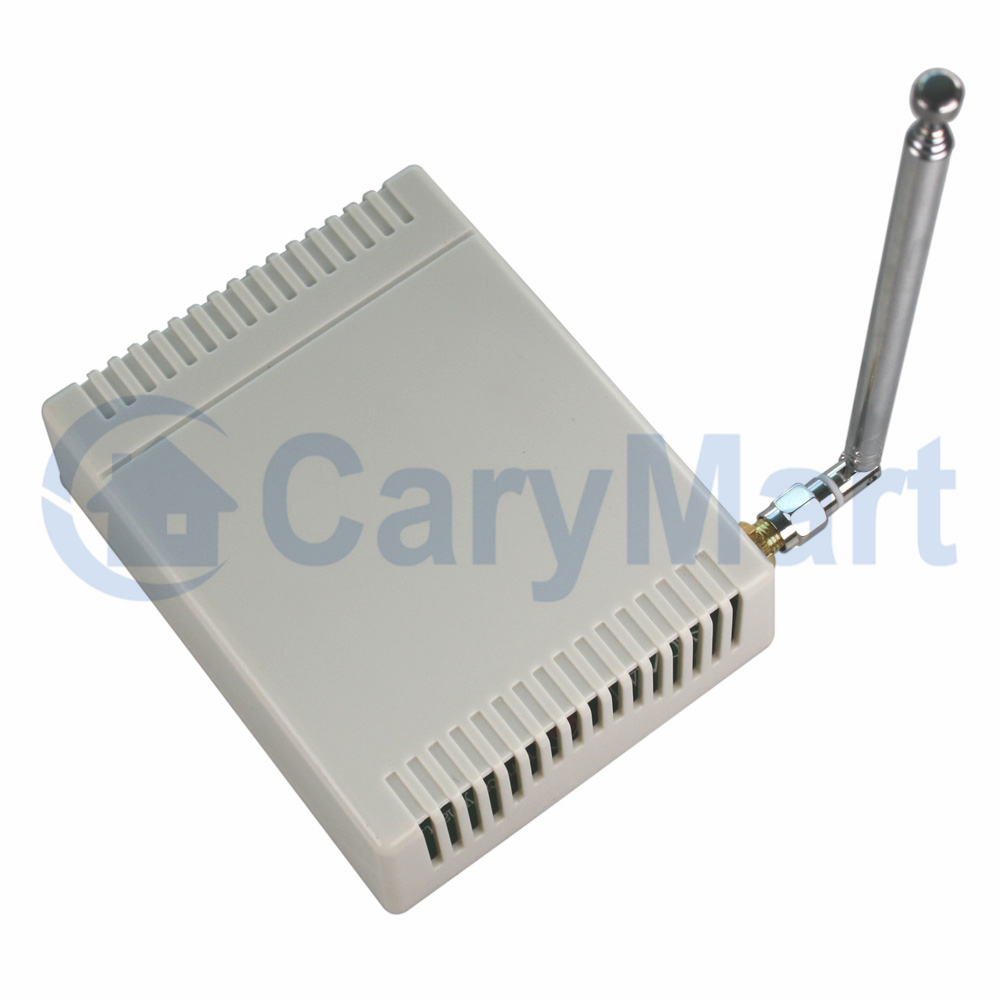

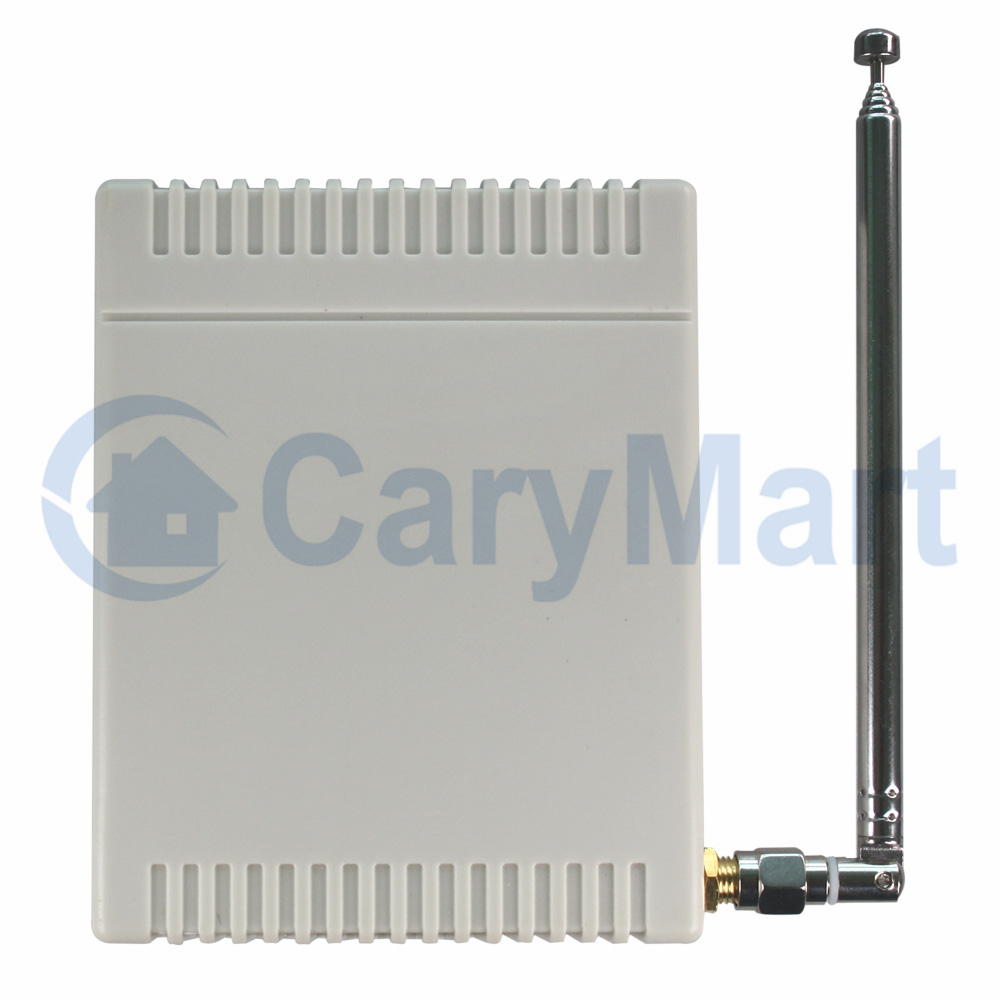

• 1 x Empfänger: S6C-AC220 (6 Kanäle / 6 Kontrolle Modi)
• 1 x Bedienungsanleitung

Merkmal:
Anwendung: Es kann in der Industrie-Automatisierung-, Landwirtschaft- und Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Drahtlose Fernbedienung Produkte auf Land, Wasser und Luft, wie Funklichtschalter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder usw.
Drahtlose Steuerung, einfach zu installieren.
Relaisausgang: dieser Empfänger ist Relaisausgang. Es kann DC und AC Anlagen steuern. Die Klemmen sind NO / NC (normalerweise geöffnet / normalerweise geschloßen) und es ist wie ein Funkschalter. Es bedeutet, Sie sollen auch eine separate Stromversorgung an Relaisausgang anschließen.
Mit verkabelte Steuerklemmen: Sie können manuelle Schalter oder externe Geräte zur Steuerung des Empfängers anschließen.
Sie könnten den Empfänger mit Sender (Fernbedienung) von jedem Ort innerhalb einer zuverlässigen Entfernung ein / aus schalten. Die drahtlose Funksignale können durch Wände, Böden und Türen laufen
Geschutzt vor Gegenstrom und übermäßigem Strom.
Zuverlässige Steuerung: Der Empfänger arbeitet nur mit dem Sender verwenden, der den gleichen Code verwendet.
Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.

Empfänger:
Modell Nr.: S6C-AC220
Kanal: 6 CH
6 Kontrolle Modi: Toggle, Momentan, Verklinkte und gemischte Modi
Kodierungsart: Festkode
Zeichenkodierung: Durch Ablernen
Stromversorgung (Betriebsspannung): AC100~240V
Arbeitsspannungsbereich: AC110~240V oder DC0~28V
Maße der PCB: 94mm x 73mm x 20mm
Maße des Koffers: 100mm x 80mm x 30mm
Statischer Strom: ≤6mA
Maximale Betriebsstrom: 10A / jeder Kanal

Reichweite:
Die Entfernung (mit dem Sender wie CV-6) von 500M ist ein theoretische Wert. Es soll auf einer öffentlichen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, noch kann es durch anderen Signale gestört werden. Deshalb ist die wahre Entfernung kleiner als 500M.

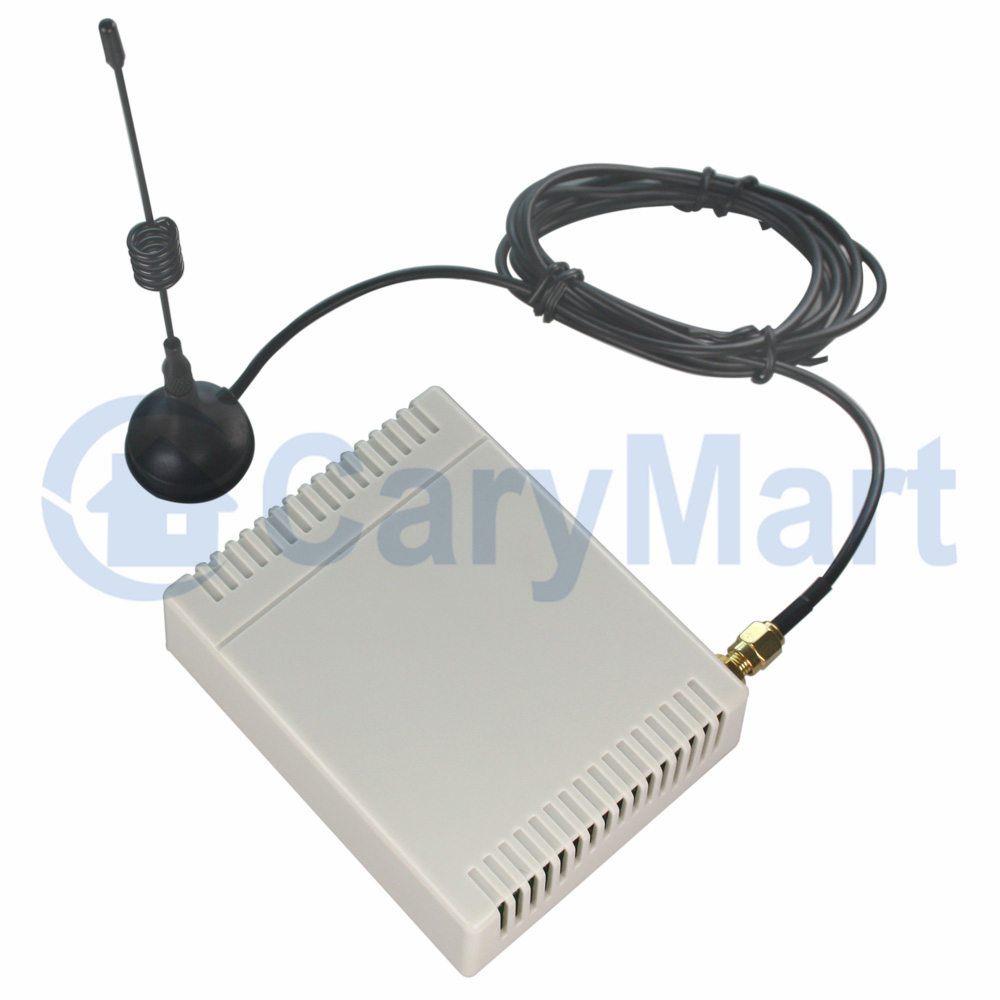

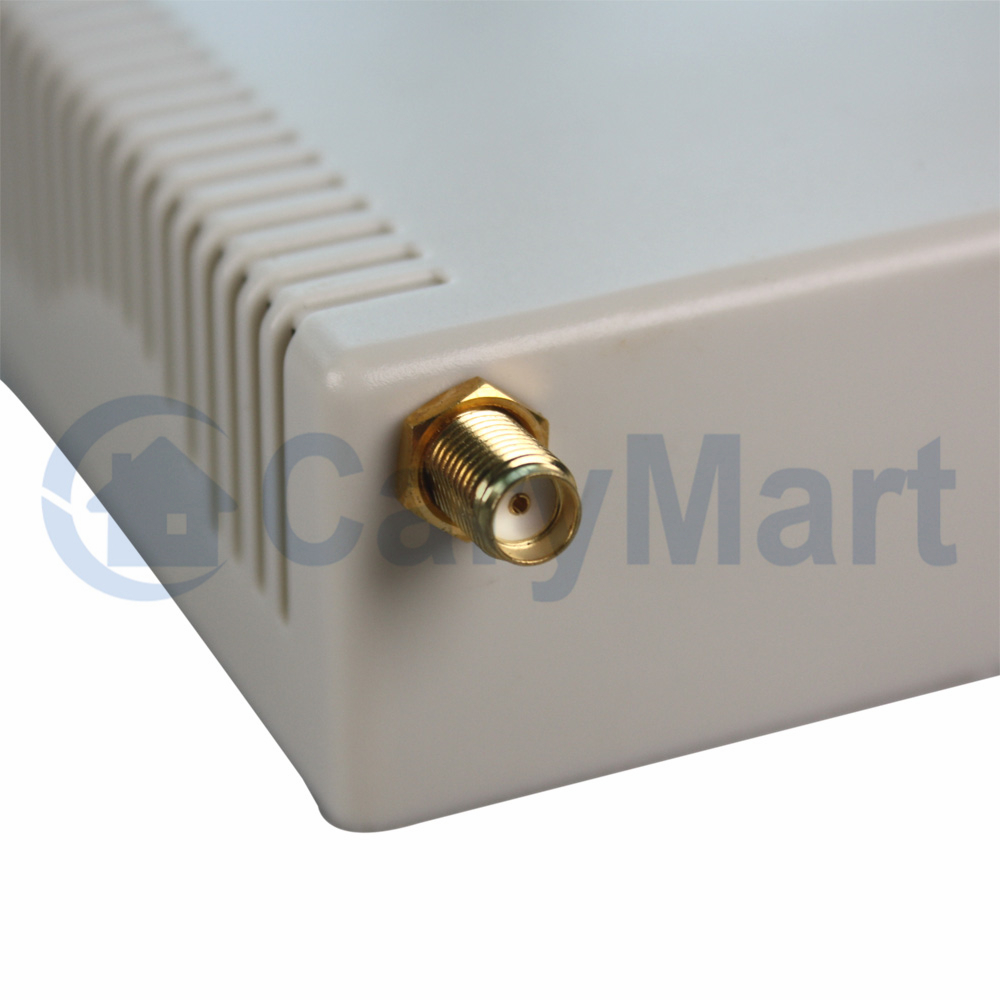

Wenn Sie eine bessere Reichweite haben möchten, können Sie eie externe Antenne installieren.

Benutzung:
Der Empfänger kann DC 0~28V und AC 110~240V Geräte steuern.
Achtung: Diese Empfänger ist Relaisausgang Typ, keinen DC/AC Spannungsausgang. Ausgangszustand von Relaisausgangsklemmen: Die Klemmen B und C sind normalerweise geöffnet; Die Klemmen A und C sind normalerweise geschloßen.

Verdrahtung für DC / AC Anlagen:
Wenn Sie ein DC 12V Licht steuern, machen wie folgende:
1) Schließen den Pluspol der DC Stromversorgung an Klemmen “L / +” von Eingang an, und schließen Minuspol der DC Stromversorgung an Klemme “N / -” von Eingang an.
2) Schließen Klemmen C an Pluspol der DC Stromversorgung, schließen Klemme B an Pluspol von DC Lamp, und schließen den Minuspol von DC Licht an Minuspol von DC Stromversorgung an.

Wenn Sie AC230V Licht steuern, machen Sie wie folgende.
1) Schließen den Pluspol von DC Stromversorgung an Klemme “L / +” von Eingang an, und schließen den Minuspol von DC Stromversorgung an Klemmen “N / -” von Eingang an.
2) Schließen Klemme C an Energiebündel von AC Stromversorgung an, Schließen Klemme B an eine Seite von AC Licht, und schließen andere Seite von AC Licht an Nullleiter von AC Stromversorgung an.

Beschreibung über die Kontrollmodus:
Es gibt drei verschiedene Betriebsarten, die zu insgesamt 6 verschiedenen Steuerungsmodi zusammengestellt wurden. Die Betriebsarten sind
Schalter-Modus (toggle)
Der Empfänger arbeitet als Schalter, jeder Druck einer Taste auf der Fernbedienung (FB) schaltet das Relais um. Ist es an, wird es ausgeschaltet, ist es aus, wird es eingeschaltet
Taster-Modus (momentary)
Der Empfänger arbeitet als Taster, das Relais zieht so lange an, wie die Taste gedrückt wird. Lässt man die Taste los, ist das Relais wieder aus
Verbunden (latched / Verklinkte)
Alle Kanäle sind miteinander verbunden. Jeder Druck auf eine Taste schaltet das zugehörige Relais ein und alle anderen Relais (einer Gruppe) aus.

Einstellung verschiedener Kontrolle Modi (Wir haben den Empfänger als Toggle Kontrolle Modus vor dem Versand eingestellt, Wenn Sie anderen Kontrolle Modi benutzen möchten, gehen Sie wie folgt):
1) Ablernen der Kontrolle Modus Toggle : Wenn der Empfänger im Status von ABLERNEN bleibt, drücken Sie Knopf 1 der Fernbedienung.
Kontrolle Modus Toggle (Kanal 1~6): Drücken -﹥ Öffnen; Drücken nochmal -﹥ Schließen.
Drücken Knopf 1: Relais 1 einschalten (Kontakt auf B und C, keinen Kontakt auf A und B)
Drücken Knopf 1 nochmal: Relais 1 ausschalten (keinen Kontakt auf B und C, Kontakt auf A und B)
...
Drücken Knopf 6: Relais 6 einschalten (Kontakt auf B und C, keinen Kontakt auf A und B)
Drücken Knopf 6 nochmal: Relais 6 ausschalten (keinen Kontakt auf B und C, Kontakt auf A und B)

2) Ablernen der Kontrolle Modus Momentan: Wenn der Empfänger im Status von ABLERNEN bleibt, drücken Sie Knopf 2 der Fernbedienung.
Kontrolle Modus Momentan (Kanal 1~6): Drücken und halten -﹥ Öffnen, Freigeben -﹥ Schließen.
Drücken Knopf 1 und halten: Relais 1 einschalten (Kontakt auf B und C, keinen Kontakt auf A und B)
Geben Knopf 1 frei: Relais 1 ausschalten (keinen Kontakt auf B und C, Kontakt auf A und B)
...
Drücken Knopf 6 und halten: Relais 6 einschalten (Kontakt auf B und C, keinen Kontakt auf A und B)
Geben Knopf 6 frei: Relais 6 ausschalten (keinen Kontakt auf B und C, Kontakt auf A und B)

3) Ablernen der Kontrolle Modus Verklinkte: Wenn der Empfänger im Status von ABLERNEN bleibt, drücken Sie Knopf 3 der Fernbedienung.
Kontrolle Modus Verklinkte (Kanal 1~6): Drücken -﹥ Öffnen, andere Relais ausschalten; Drücken anderen Knopf -﹥ Schleißen.
Drücken Knopf 1: Relais 1 einschalten (Kontakt auf B und C, keinen Kontakt auf A und B)
Andere Relais ausschalten (keinen Kontakt auf B und C, Kontakt auf A und B)
...
Drücken Knopf 6: Relais 6 einschalten (Kontakt auf B und C, keinen Kontakt auf A und B)
Andere Relais ausschalten (keinen Kontakt auf B und C, Kontakt auf A und B)

4) Ablernen Kontrolle Modus Momentan (Kanal 1~3) + Toggle (Kanal 4~6): Wenn der Empfänger im Status von ABLERNEN bleibt, drücken Sie Knopf 4 der Fernbedienung.

5) Ablernen Kontrolle Modus Momentan (Kanal 1~3) + Verklinkte (Kanal 4~6): Wenn der Empfänger im Status von ABLERNEN bleibt, drücken Sie Knopf 5 der Fernbedienung.

6) Ablernen Kontrolle Modus Toggle (Kanal 1~4) + Alle Ein / Aus (Kanal 5/6): Wenn der Empfänger im Status von ABLERNEN bleibt, drücken Sie Knopf 6 der Fernbedienung.
Drücken Knopf 5: Alle 6 Relais einschalten. Drücken Knopf 6: Alle 6 Relais ausschalten.
