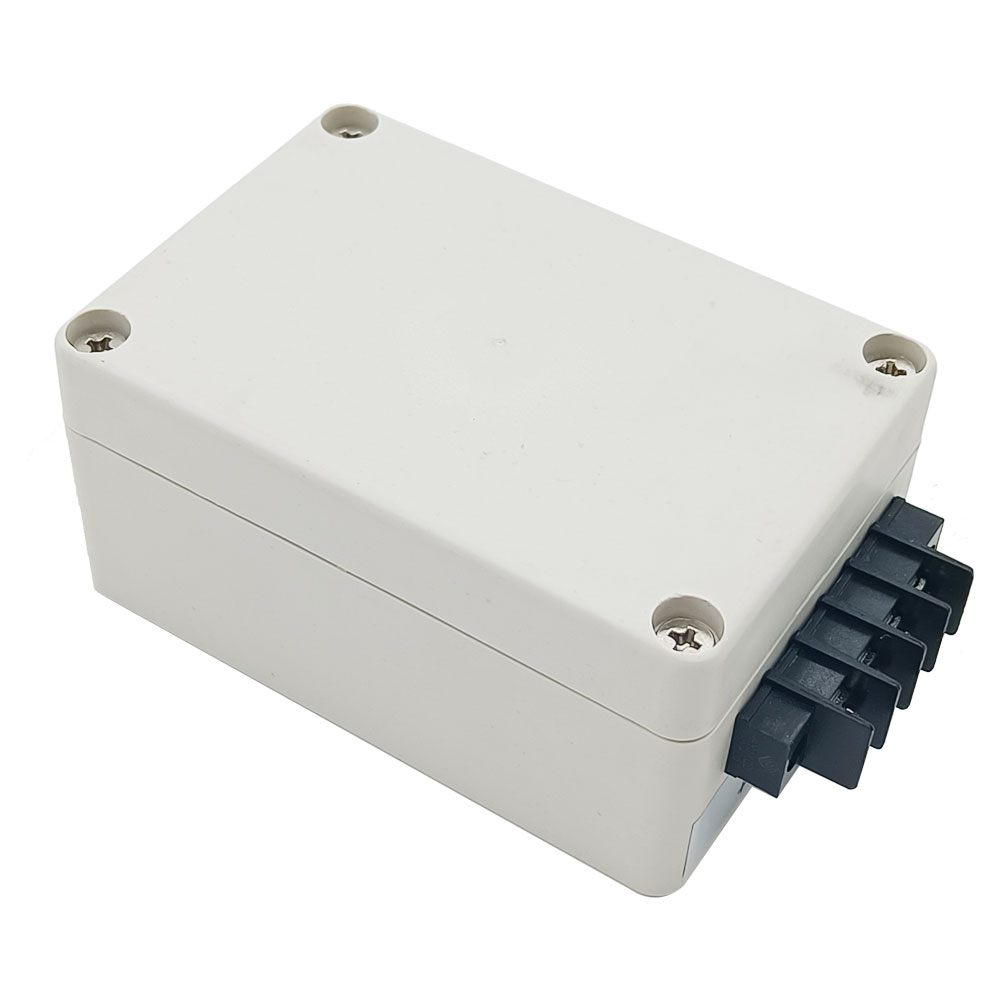

Merkmal:
Steuern Sie die Vorwärtsdrehung, den Stopp, die Rückwärtsdrehung und die
Geschwindigkeitsregulierung des DC-Bürstenmotors.
Steuern Sie das Ausfahren, Stoppen, Einfahren und die
Geschwindigkeitsregelung des DC-Linearantriebs.
Spezifikation:
Modell: 0044010
Betriebsspannungsbereich: DC 12V~24V
Nennstrom: 5A
Der maximaler bedienter Strom: 10A
Größe: 100 x 68 x 50 mm
Regelbare Geschwindigkeit Bereich: 5%~100%
Regelbaren Potentionmeter: 10K
Mit 10A Schmelzsicherung

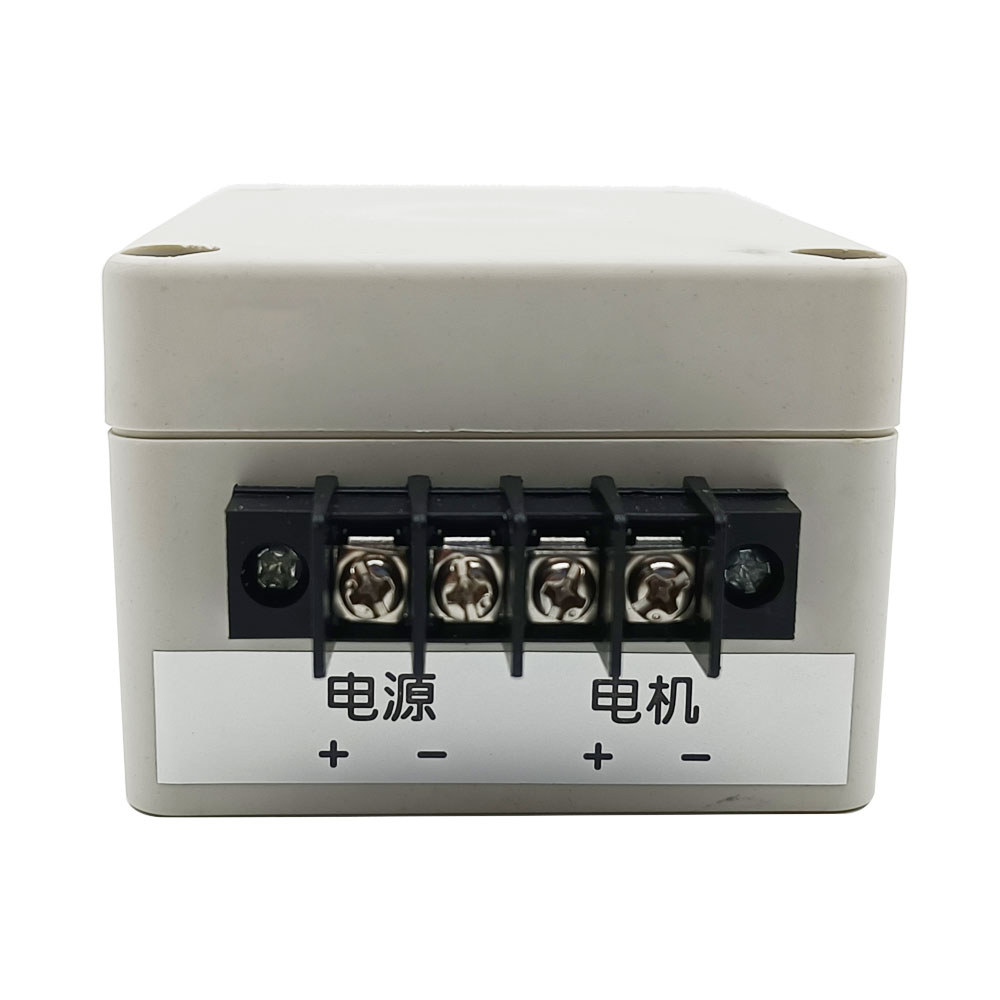

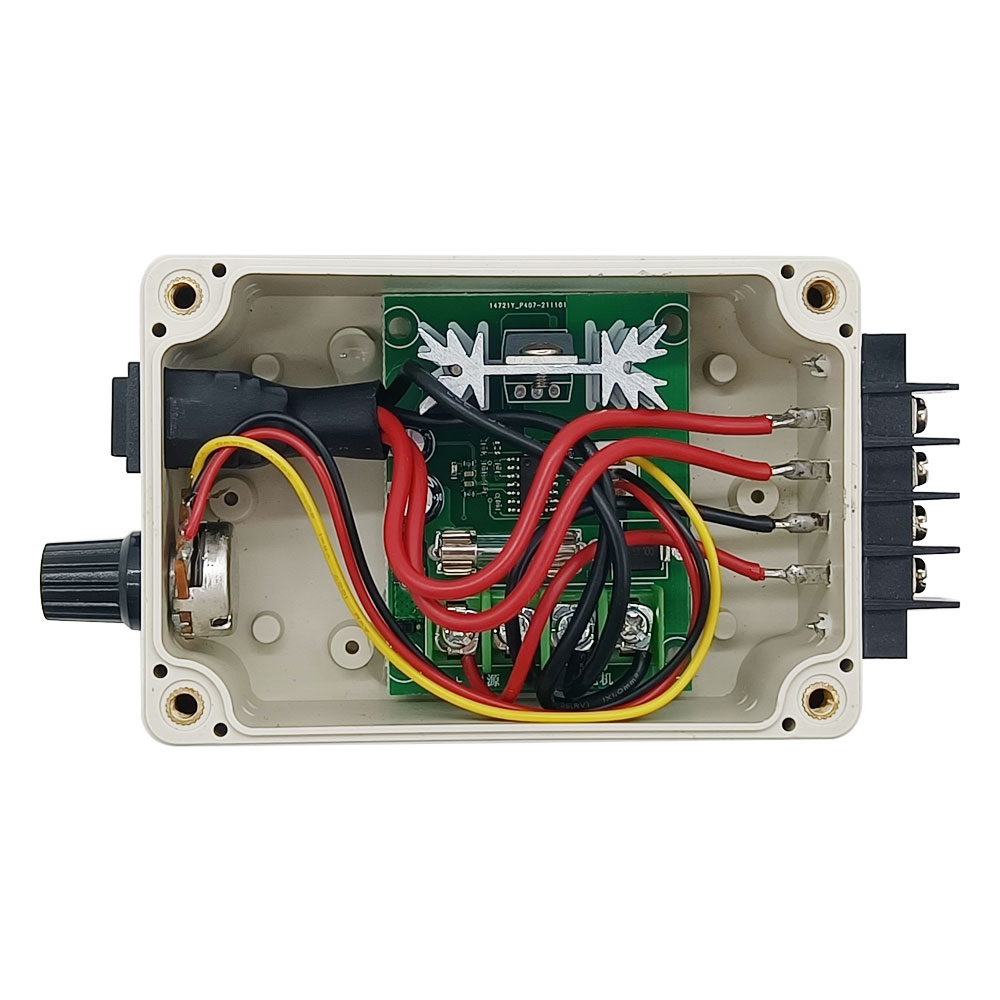

Verdrahtung:
1) Schließen Sie den Pluspol der DC Stromversorgung an die Klemme "+" der
"POWER", und schließen Sie den Minuspol der DC Stromversorgung an die Klemme
"−" der "POWER". Die Pluspol und Minuspol können nicht vertauscht werden,
Andernfalls wird der Controller beschädigt.
2) Schließen Sie den Linearantrieb oder den Gleichstrommotor an zwei Klemmen
der "MOTOR". Sie können diese beiden Drähte vertauschen, um die
Bewegungsrichtung zu ändern.

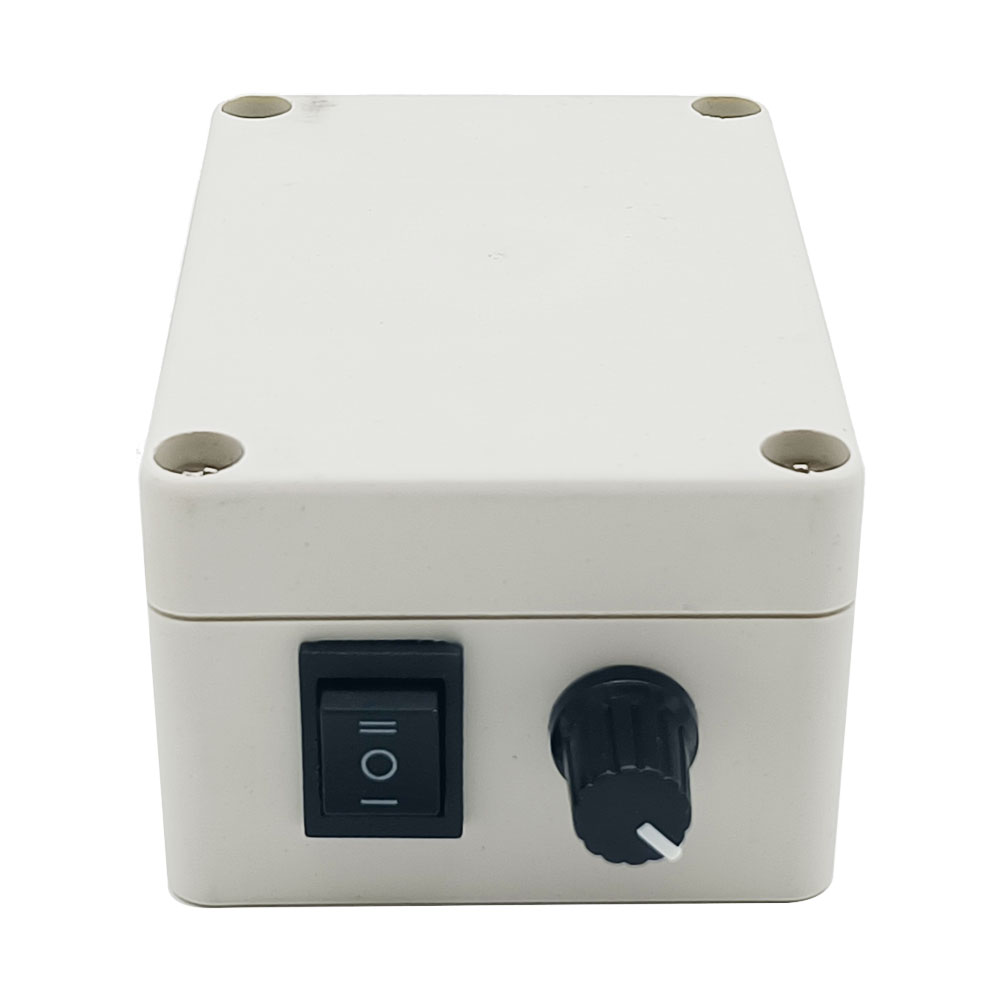

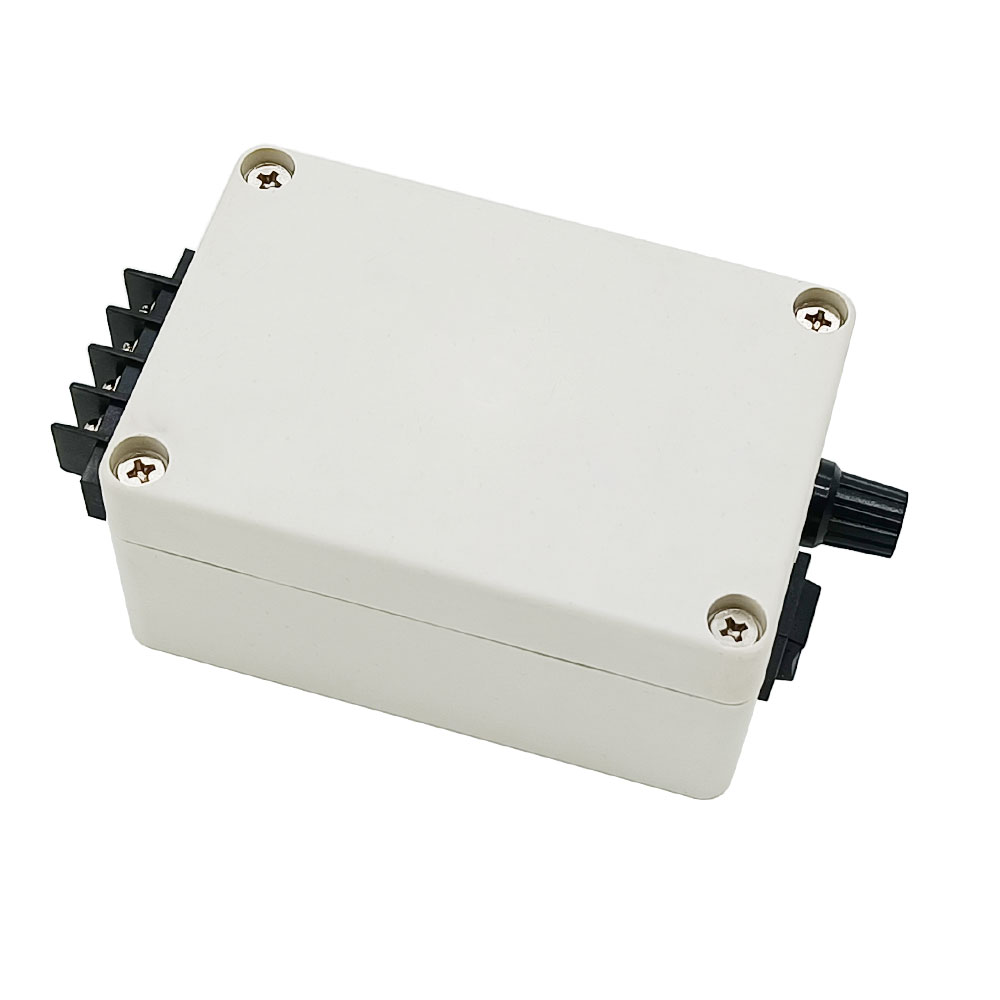

Betrieb für Linearantrieb:
Schieben Sie den Schalter in die Position "ON", der Linearantrieb fährt nach
außen.
Schieben Sie den Schalter in die Position "OFF“, der Linearantrieb stoppt.
Schieben Sie den Schalter in eine andere Position "ON", der Linearantrieb
fährt nach innen zurück.
Drehen Sie den Knopf, um die Bewegungsgeschwindigkeit de Linearantrieb
einzustellen.
Drehen im Uhrzeigersinn, Linearantrieb zu beschleunigen.
Drehen im Gegenuhrzeigersinn, Linearantrieb zu verlangsamen.
Betrieb für Gleichstrommotor:
Schieben Sie den Schalter in die Position "ON", der Motor dreht in positive
Richtung.
Schieben Sie den Schalter in die Position "OFF“, der Motor stoppt.
Schieben Sie den Schalter in eine andere Position "ON", der Motor dreht sich
in umgekehrter Richtung.
Drehen Sie den Knopf, um die Drehzahl de Gleichstrommotor einzustellen.
Drehen im Uhrzeigersinn, Motor zu beschleunigen.
Drehen im Gegenuhrzeigersinn, Motor zu verlangsamen.
