Anwendung:
Dieser Empfänger ist eine drahtlose Steuerung für einen Gleichstrommotor
oder einen Linearantrieb. Er und die Fernbedienung bilden ein drahtloses
Senderempfängersystem. Wenn Sie einen Gleichstrommotor an diesen Empfänger
anschließen, können Sie den Motor mit der Fernbedienung in positiver oder
umgekehrter Richtung drehen. Wenn Sie einen DC Linearantrieb an diesen
Empfänger anschließen, können Sie den Linearantrieb mit der Fernbedienung
zum Ein oder Ausfahren betätigen. Sie können zwei Endschalter an den
Empfänger anschließen und damit den Motor oder den Linearantrieb stoppen.
Sie können auch einen manuellen Schalter an den Empfänger anschließen und
damit den Motor oder den Linearantrieb steuern.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Geeignet für Gleichstrommotor oder Linearantrieb.
Betriebsspannungsbereich DC 9~36V.
Zwei Arbeitsmodi.
Sie können den Motor so betreiben dass er sich in positiver oder umgekehrter
Richtung dreht über die Tasten im Empfänger oder über die Fernbedienung.
Sie können den Linearantrieb zum Ein oder Ausfahren betätigen über die
Tasten im Empfänger oder über die Fernbedienung.
Mit drei manuellen Tasten: Sie können den Motor oder Linearantrieb mit
manuellen Tasten steuern.
Mit Grenzwert Steuerklemmen: Sie können Sensoren, Endschalter oder externe
Geräte anschließen, um den Motor oder den Linearantrieb zu stoppen.
Mit Verdrahtete Steuerklemmen: Sie können manuelle Schalter anschließen, um
den Motor oder den Linearantrieb zu steuern.
Sie können den Sender / die Fernbedienung verwenden um den Empfänger von
jedem Ort innerhalb eines zuverlässigen Arbeitsabstands aus zu steuern.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber
es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem
Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem
Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger
steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

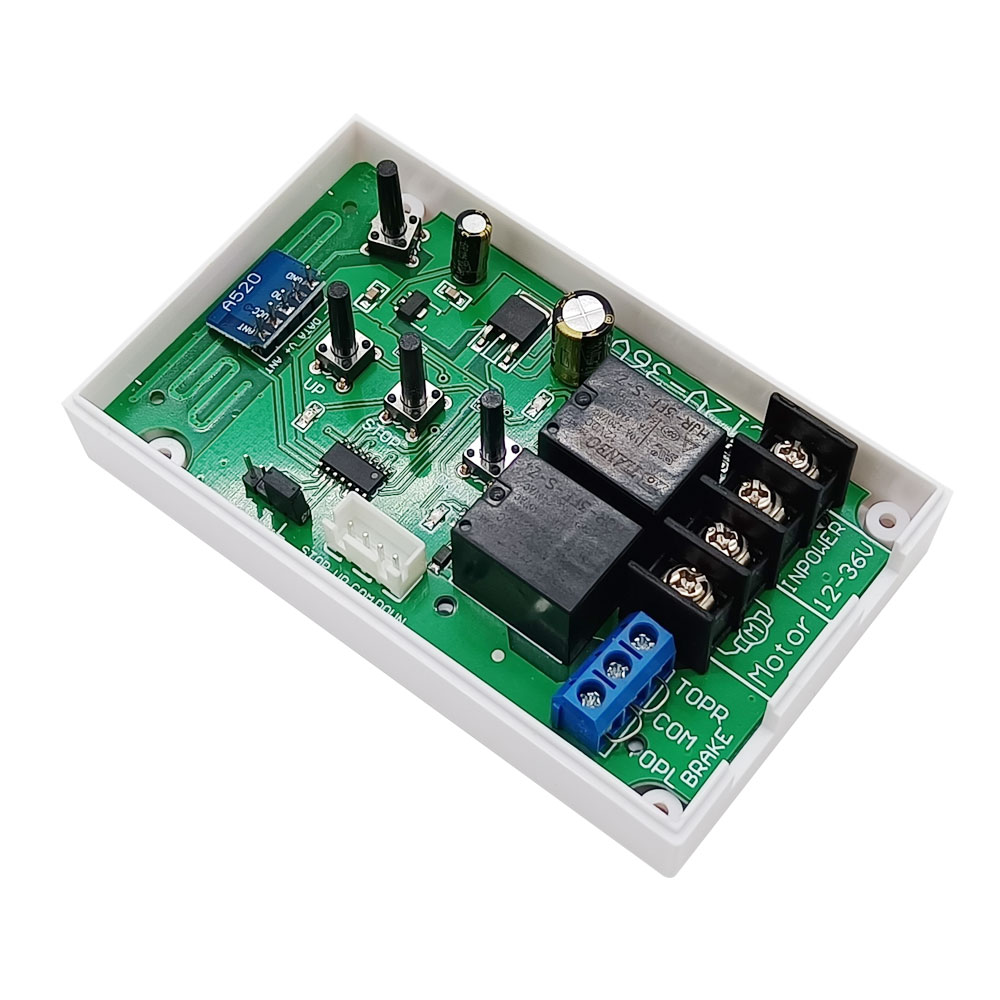

Empfängerparameter:
Modell: S1FC-DC
Betriebsspannung: 9~36 VDC
Ausgangsspannung: 9~36 VDC wie eingangsspannung
Arbeitsfrequenz: 433.92 MHz
Kanal: 1 CH, kann mit 1 Gleichstrommotor oder 1 Linearantrieb arbeiten
Ruhestrom: ≤6mA
Nennstrom: 10A, daher darf der maximale Anlaufstrom des Linearantriebs oder
des Motors 10A nicht überschreiten.
Drahtbereich für die Terminals: 22-14 AWG
2 Wählbare Modi: Verriegelung, Momentan
Betriebstemperatur: -20°C bis +70°C
Gehäusegröße: 100 x 60 x 30 mm
Passende Fernbedienungen:
Dieser Empfänger kann mit verschiedenen Sendern arbeiten, wie
CWC-3L
(wasserdicht, Reichweite von 50 Metern / 150 Fuß),
C-2-2
(Reichweite von 100 Metern / 300 Fuß),
C-3-2
(Reichweite von 100 Metern / 300 Fuß),
CP-2
oder
CP-3L
(Reichweite von 500
Metern / 1500 Fuß),
CV-2-2
(Reichweite von 500 Metern / 1500 Fuß),
CG-3
(Reichweite von 500 Metern / 1500 Fuß) oder
CB-3-2
(Reichweite von 1000 Metern / 3000 Fuß).
1) Wenn Sie den Empfänger in den Momentan modus versetzen, es sollte mit
Zwei Tasten Sender funktionieren, wie C-2-2 oder CV-2-2.
2) Wenn Sie den Empfänger in den Verriegelung modus versetzen, es sollte mit
drei Tasten Sender funktionieren, wie CWC-3L, C-3-2, CP-3, CG-3 oder CB-3-2.
Arbeitsentfernung:
Dieser Empfänger und verschiedene Sender bilden einen kompletten Satz, mit
dem unterschiedliche Arbeitsabstände erreicht werden können. Wenn es und der
Sender CP-3 beispielsweise einen vollständigen Satz bilden, kann der
maximale Arbeitsabstand in einem offenen Bereich 100 Meter erreichen. Wenn
es und der Sender CB-3-2 einen vollständigen Satz bilden, kann der maximale
Arbeitsabstand in einem offenen Bereich 1000 Meter erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne
Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird
es durch Bäume, Mauern oder andere Gebäude behindert und durch andere
Funksignale gestört. Daher kann es sein, dass der tatsächliche
Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Der mit einer externen Antenne ausgestattete Empfänger hat einen größeren
Arbeitsbereich als der mit einer internen Antenne ausgestattete Empfänger.
Verwendung:
Der Empfänger kann zur Steuerung des DC 12V / 24V Motors oder des
Linearantriebs verwendet werden. Wenn die Stromversorgung dieser Geräte DC
12V beträgt, sollten Sie den Empfänger mit derselben DC 12V Version
auswählen. Wenn die Stromversorgung dieser Geräte DC 24 V beträgt, sollten
Sie den Empfänger mit derselben DC 24 V Version auswählen.

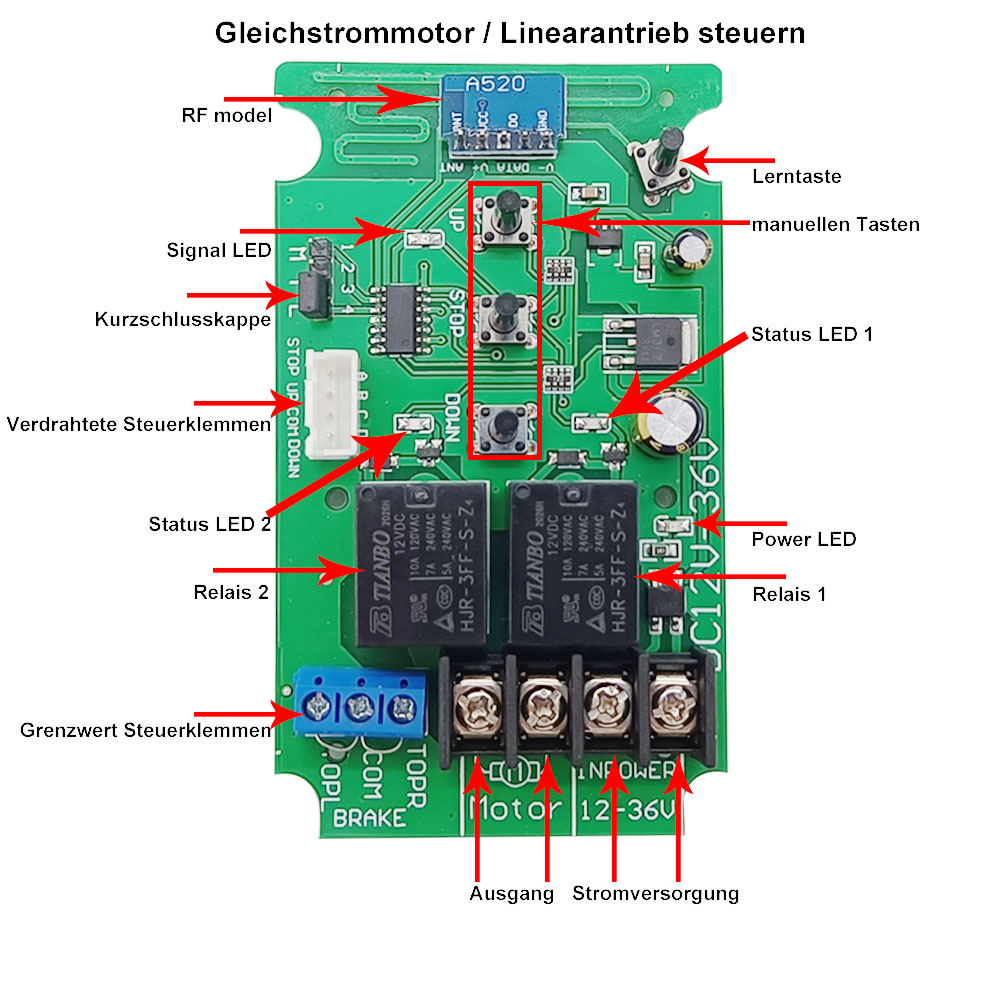

Verdrahtung:
Wenn Sie einen 12V / 24V Gleichstrommotor oder einen Linearantrieb steuern
möchten, gehen Sie wie folgt vor:

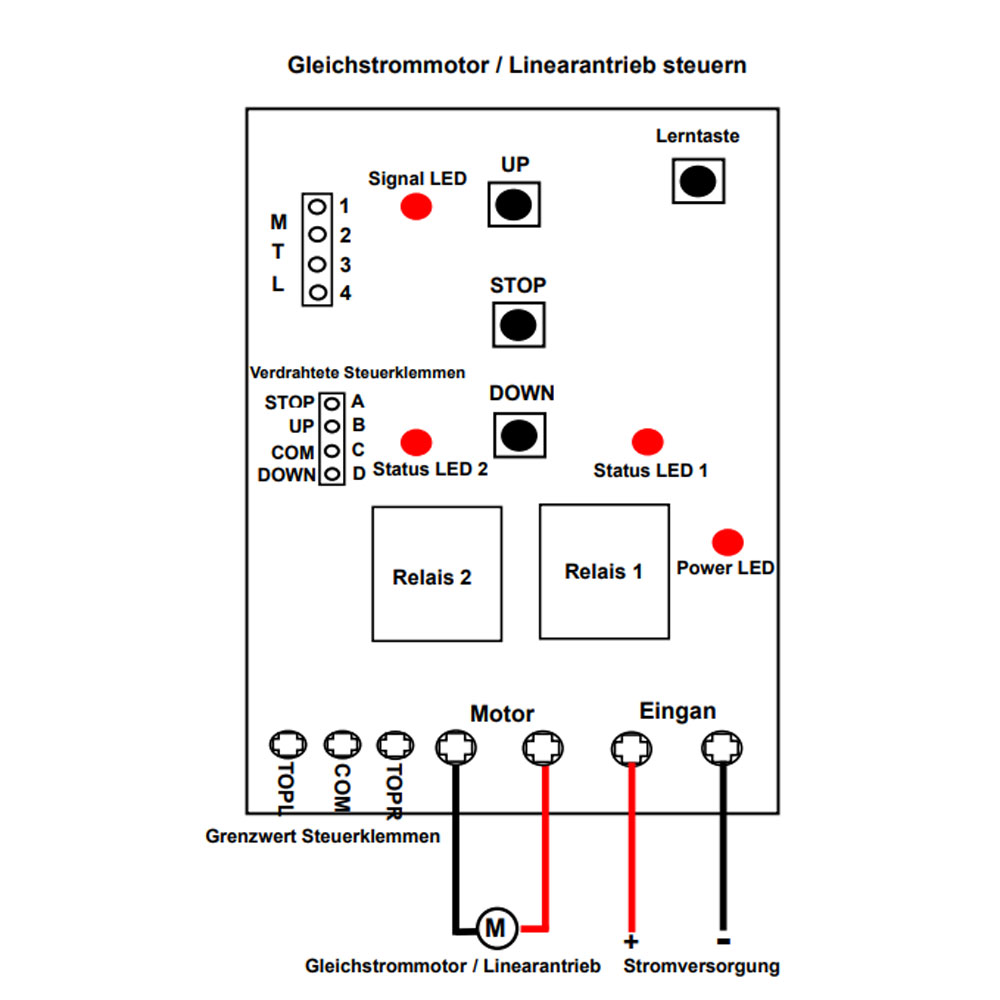

1) Verbinden Sie den Pluspol der DC Stromversorgung an Klemme + von Eingangs, und Verbinden Sie den Minuspol der DC Stromversorgung an Klemme -
von Eingangs.
2) Verbinden Sie zwei Drähte des Motors oder des Linearantriebs an den
Klemmen Motor. Sie können diese beiden Drähte austauschen, um die
Drehrichtung des Motors oder die Bewegungsrichtung des Linearantriebs zu
ändern.
Einstellen des verschiedenen Kontrolle Modis:
Der Empfänger wird vor Verlassen des Werks in den Verriegelungsmodus
versetzt. Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie
folgt: Achtung: Nach dem Ändern des Steuermodus muss der Empfänger neu gestartet
werden.
1) Einstellung der Modus Verriegelung: Drehen Sie den Modus-Kippschalter im
Empfänger auf Position L.
Der Bedienung durch den Sender, wie CP-3:
Drücken Sie die Taste ▲ am Sender: Motor dreht in positiver Richtung, oder
Linearantrieb fährt nach außen aus.
Drücken Sie die Taste ▼ am Sender: Motor dreht in umgekehrter Richtung, oder
Linearantrieb fährt nach innen ein.
Drücken Sie die Taste ■ am Sender: Motor oder Linearantrieb stoppt.
Die Bedienung durch den Empfänger:
Drücken Sie die Taste ▲ am Empfänger: Motor dreht in positiver Richtung,
oder Linearantrieb fährt nach außen aus.
Drücken Sie die Taste ▼ am Empfänger: Motor dreht in umgekehrter Richtung,
oder Linearantrieb fährt nach innen ein.
Drücken Sie die Taste ■ am Empfänger: Motor oder Linearantrieb stoppt.
2) Einstellung der Modus Momentan: Drehen Sie den Modus-Kippschalter im
Empfänger auf Position M.
Der Betrieb durch den Sender, wie CP-3:
Drücken und halten die Taste ▲ am Sender: Motor dreht in positiver Richtung,
oder Linearantrieb fährt nach außen aus.
Lassen Sie die Taste ▲ los: Motor oder Linearantrieb stoppt.
Drücken und halten die Taste ▼ am Sender: Motor dreht in umgekehrter
Richtung, oder Linearantrieb fährt nach innen ein.
Lassen Sie die Taste ▼ los: Motor oder Linearantrieb stoppt.
Die Bedienung durch den Empfänger:
Drücken und halten die Taste ▲ am Empfänger: Motor dreht in positiver
Richtung, oder Linearantrieb fährt nach außen aus.
Lassen Sie die Taste ▲ los: Motor oder Linearantrieb stoppt.
Drücken und halten die Taste ▼ am Empfänger: Motor dreht in umgekehrter
Richtung, oder Linearantrieb fährt nach innen ein.
Lassen Sie die Taste ▼ los: Motor oder Linearantrieb stoppt.

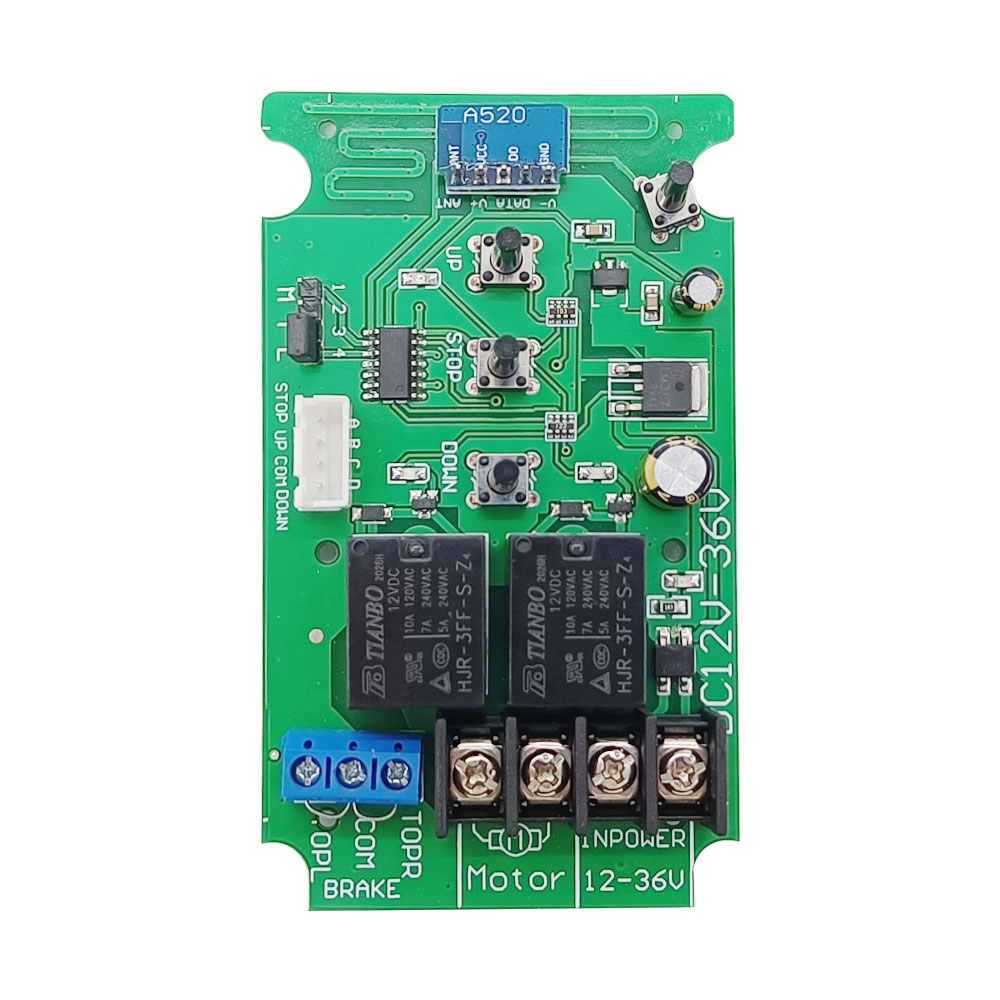

Grenzwert Steuerklemmen:
Der Empfänger verfügt über Grenzwert Steuerklemmen, und Sie können externe
Geräte (mit normalerweise geschlossenem Kontakt) wie Sensoren und
Endschalter an die Grenzwert Steuerklemmen anschließen und diese dann zum
Stoppen des Motors oder des Linearantriebs verwenden.
Sie können beispielsweise einen normalerweise geschlossenen Endschalter an
die Klemmen TOPR und COM anschließen, und einen weiteren normalerweise
geschlossenen Endschalter an die Klemmen TOPL und COM anschließen.
Wenn sich der Motor in positiver Richtung dreht oder der Linearantrieb
ausgefahren ist, wenn zwei Klemmen TOPR und COM getrennt sind, Motor oder
Linearantrieb stoppt automatisch.
Wenn sich der Motor in Umkehrrichtung dreht oder der Linearantrieb einfährt,
wenn zwei Klemmen TOPL und COM getrennt sind, Motor oder Linearantrieb
stoppt automatisch.
Verdrahtete Steuerklemmen:
Der Empfänger hat Verdrahtete Steuerklemmen, sie können externe Geräte (mit
normalerweise offenem Kontakt) wie Handschalter an Verdrahtete Steuerklemmen
anschließen, und diese dann zum Steuern des Motors oder des Linearantriebs verwenden.
Beispielsweise können Sie drei Handschalter gemäß dem folgenden Schaltplan
an die verdrahteten Steuerklemmen STOP, UP, COM und DOWN anschließen.
1) Steuermodus Verriegelung:
Wenn zwei Klemmen UP und COM angeschlossen werden, dreht sich der Motor in
positive Richtung oder der Linearantrieb fährt aus. Wenn zwei Klemmen STOP
und COM angeschlossen werden, stoppt der Motor oder Linearantrieb.
Wenn zwei Klemmen DOWN und COM angeschlossen werden, dreht der Motor die
Umkehrrichtung oder der Linearantrieb fährt ein. Wenn zwei Klemmen STOP und
COM angeschlossen werden, stoppt der Motor oder Linearantrieb.
2) Steuermodus Momentan:
Wenn zwei Klemmen UP und COM angeschlossen werden, dreht sich der Motor in
positive Richtung oder der Linearantrieb fährt aus. Wenn zwei Klemmen UP und
COM getrennt werden, stoppt der Motor oder Linearantrieb.
Wenn zwei Klemmen DOWN und COM angeschlossen werden, dreht der Motor die
Umkehrrichtung oder der Linearantrieb fährt ein. Wenn zwei Klemmen DOWN und
COM getrennt werden, stoppt der Motor oder Linearantrieb.
So koppeln Sie den Fernbedienung mit dem Empfänger:
Hinweis: Wir haben den Fernbedienung vor Verlassen des Werks mit dem
Empfänger gekoppelt.
1) Drücken Sie die Lerntaste im Empfänger für 1~2 Sekunden, die Signal LED
im Empfänger leuchtet, dies bedeutet der Empfänger geht in den Lernstatus.
2) Drücken Sie die Taste ▲ am Fernbedienung, die Signal LED blinkt zweimal;
Dann drücken Sie die Taste ▼ am Fernbedienung, die Signal LED blinkt zweimal;
Dann drücken Sie die Taste ■ am Fernbedienung, die Signal LED blinkt zweimal;
Drücken Sie abschließend die Lerntaste im Empfänger, die Signal LED erlischt,
dies bedeutet dass die Paarung erfolgreich war.
3) Der Empfänger kann mehrere Fernbedienungen mit unterschiedlichen kodes
lernen.
So löschen Sie alle kodes gespeichert im Empfänger:
Wir haben gekoppelt den Sender mit dem Empfänger, wenn Sie nicht möchten
dass der Empfänger mit dem Sender zu arbeiten, Sie können löschen alle kodes
gespeichert im Empfänger.
Bedienung: Drücken und halten die Lerntaste im Empfängermoduls für 4-5
Sekunden, bis die Signal LED 3 mal blinkt und dann ausgeht. Das bedeutet,
dass alle gespeicherten kodes erfolgreich gelöscht wurden.
Lieferumfang:
1 x Empfänger: S1FC-DC
1 x Bedienungsanleitung
