Lieferumfang:

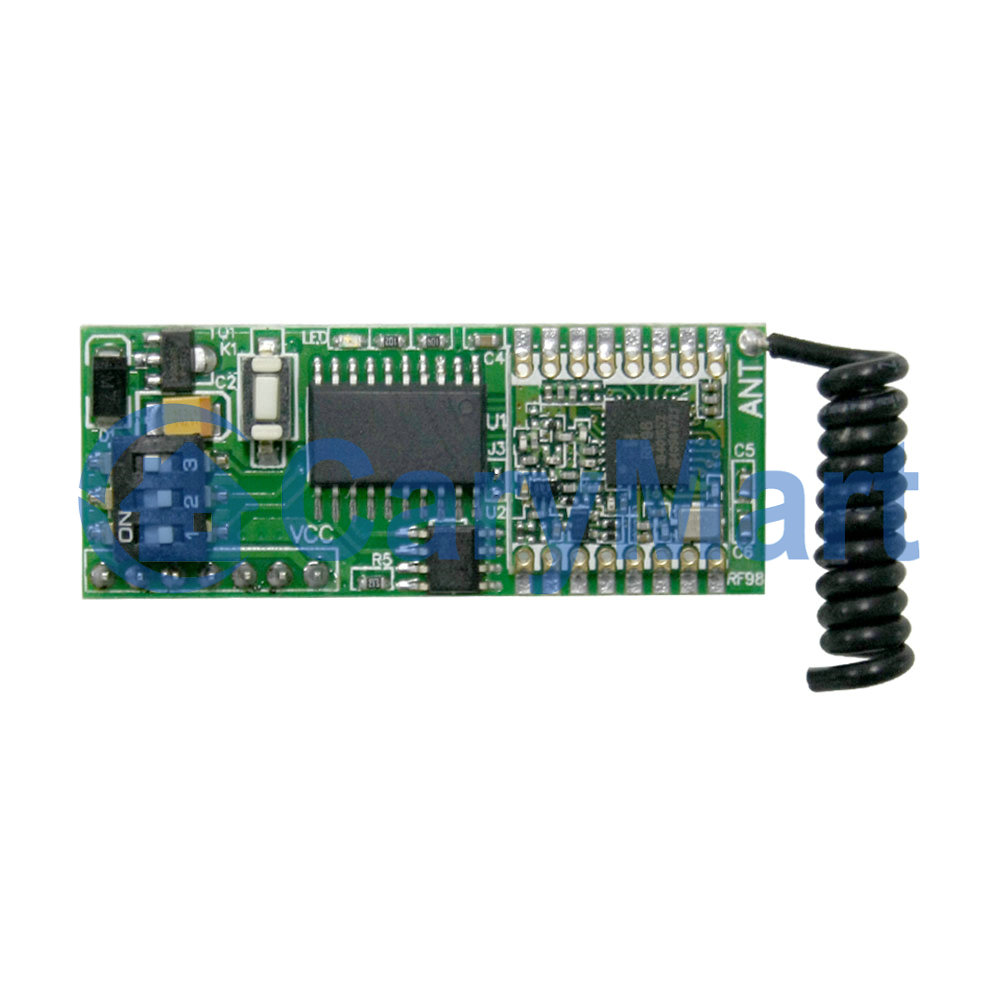

1 x Empfängermodul (Modell 0020241)
1 x Gebrauchsanleitung
Anwendung:
Es kann für Fernsteuerungsoperationen über große Entfernungen in
verschiedenen Industrie Automatisierung, Landwirtschaft Automatisierung und
Heim Automatisierung verwendet werden. Wie Haus, Fabrik, Haus, Bauernhof,
Weide, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug, Außendienst usw. Es
kann AC oder DC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie
Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien,
Linearantriebe, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und
Geschäftsschilder.
Merkmale:
Drahtlose Steuerung, einfach zu installieren.
Es verwendet eine Spread-Spectrum Kommunikationstechnologie, die die
Entstörungsleistung erheblich verbessert.
Ultrahohe Empfangsempfindlichkeit, super langer Arbeitsbereich, starke
Entstörungsfähigkeit.
Drei Arbeitsmodi.
Eingang/Ausgang mit vier Kanälen.
Mit Feedback Summer und Feedback Ausgangspin.
Das Sendermodul kann das Empfängermodul von jedem Ort innerhalb einer
zuverlässigen Arbeitsentfernung steuern.
Das Funksignal kann Wände, Fußböden, Türen oder Fenster durchdringen,
verliert jedoch etwas Betriebsreichweite.
Ein oder mehrere Sendermodule können gleichzeitig ein oder mehrere
Empfängermodule steuern.
Zwei oder mehr Sender-Empfänger Systeme können im selben Bereich verwendet
werden.
Geeignet für Fernsteuerung und Fernkommunikation.
Rückkopplung Funktion:
Das Modul verfügt über eine Feedback Funktion, sodass der Benutzer den
Betriebsstatus des Empfängermoduls anhand des Summers des Sendermoduls
erkennen kann.
Wenn das Empfängermodul durch das Signal vom Sendermodul ausgelöst wird,
sendet es sofort ein Rückmeldesignal an das Sendermodul, dann sendet das
Sendermodul einen Summton aus, um Sie darüber zu informieren, dass das
Empfängermodul erfolgreich ausgelöst wurde.
Parameter des Empfängermodul:
Modell: 0020241
Betriebsspannung: DC 3V~12V (5V wird empfohlen)
Arbeitsstrom: 16mA
Statische Strom: 5,5 uA
Sendestrom: 65mA
Arbeitsfrequenz: 433,92 MHz
Modulationsmodus: FSK + LORA
Empfangsempfindlichkeit: -148dBm
3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
Arbeitsabstand: 5000M
Betriebstemperatur: -20℃ bis +70℃

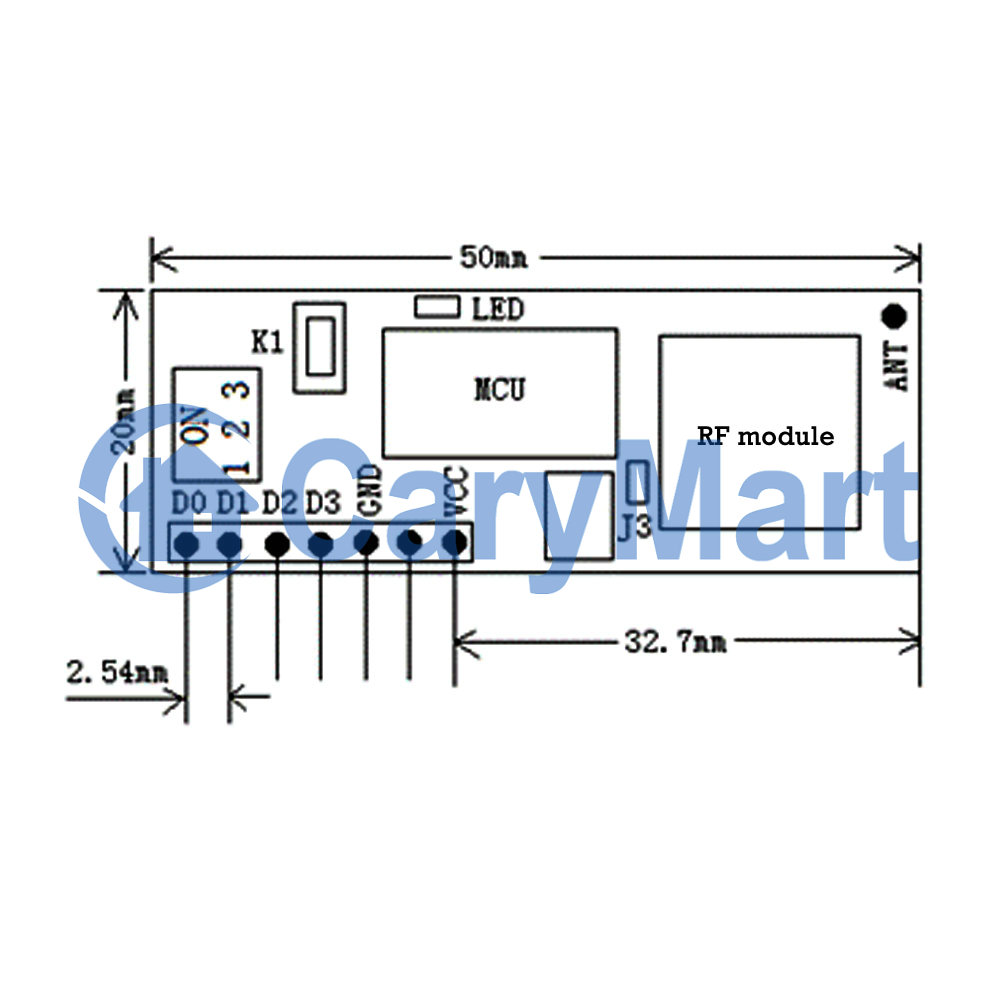

Größe: 50 x 20 x 10 mm
Passende Fernbedienungen:
Dieser Empfängermodul funktioniert nur mit 5000 Meter Sendern, wie
CC-1
/
CC-2
/
CC-4
order
CCW-1
/
CCW-2
/
CCW-4
(Wasserdicht).
Super langer Arbeitsbereich:
Mit einem Sender bilden einen kompletten Kit, der maximale Arbeitsabstand
kann 15000 Fuß oder 5000 Meter in einem offenen Bereich erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne
Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch
Bäume, Mauern oder andere Konstruktionen behindert und durch andere
Funksignale gestört. Daher kann es sein, dass der tatsächliche
Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Verwendung:
Das Empfängermodul kann zur Steuerung von DC 3~12V Stromkreisen oder Geräten
verwendet werden.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfängermodul als Selbstsichernd Modus eingestellt vor dem
Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten,
gehen Sie wie folgt:
1) Einstellung der Modus Selbstsichernd: Schalten Sie das dritte Bit des DIP
Schalter ein.
Der Betrieb des Selbsthemmung modus mit dem Sender CC-4:
Drücken Sie die Taste A am Sender: Der Pin "D3" ausgang DC Stromversorgung.
Drücken Sie die Taste erneut: Der Pin "D3" stoppen die Ausgabe.
Drücken Sie die Taste B am Sender: Der Pin "D2" ausgang DC Stromversorgung.
Drücken Sie die Taste erneut: Der Pin "D2" stoppen die Ausgabe.
Drücken Sie die Taste C am Sender: Der Pin "D1" ausgang DC Stromversorgung.
Drücken Sie die Taste erneut: Der Pin "D1" stoppen die Ausgabe.
Drücken Sie die Taste D am Sender: Der Pin "D0" ausgang DC Stromversorgung.
Drücken Sie die Taste erneut: Der Pin "D0" stoppen die Ausgabe.
2) Einstellung der Modus Momentan: Schalten Sie das zweite Bit und das
dritte Bit des DIP Schalter aus.
Der Betrieb des Momentan modus mit dem Sender CC-4:
Drücken und halten Sie die Taste A am Sender: Der Pin "D3" ausgang DC
Stromversorgung.
Lassen Sie die Taste los: Der Pin "D3" stoppen die Ausgabe.
Drücken und halten Sie die Taste B am Sender: Der Pin "D2" ausgang DC
Stromversorgung.
Lassen Sie die Taste los: Der Pin "D2" stoppen die Ausgabe.
Drücken und halten Sie die Taste C am Sender: Der Pin "D1" ausgang DC
Stromversorgung.
Lassen Sie die Taste los: Der Pin "D1" stoppen die Ausgabe.
Drücken und halten Sie die Taste D am Sender: Der Pin "D0" ausgang DC
Stromversorgung.
Lassen Sie die Taste los: Der Pin "D0" stoppen die Ausgabe.
3) Einstellung der Modus Verriegelung: Schalten das zweite Bit des Dip
Schalter ein.
Der Betrieb des Verriegelung modus mit dem Sender CC-4:
Drücken Sie die Taste A am Sender: Der Pin "D3" ausgang DC Stromversorgung,
und die anderen 3 Pin stoppen die Ausgabe.
Drücken Sie die Taste B am Sender: Der Pin "D2" ausgang DC Stromversorgung,
und die anderen 3 Pin stoppen die Ausgabe.
Drücken Sie die Taste C am Sender: Der Pin "D1" ausgang DC Stromversorgung,
und die anderen 3 Pin stoppen die Ausgabe.
Drücken Sie die Taste D am Sender: Der Pin "D0" ausgang DC Stromversorgung,
und die anderen 3 Pin stoppen die Ausgabe.
So stellen Sie die Rückkopplung Funktion ein:
Sie können das vierte Bit des Dip Schalter einschalten, um die Rückkopplung
funktion zu aktivieren; oder schalten Sie das vierte Bit aus, um die
Rückkopplung funktion zu deaktivieren.
So koppeln Sie den Sender mit dem Empfängermodul:
Beachten: Wir haben den Sender mit dem Empfängermodul gekoppelt vor dem
Verlassen des Werks.

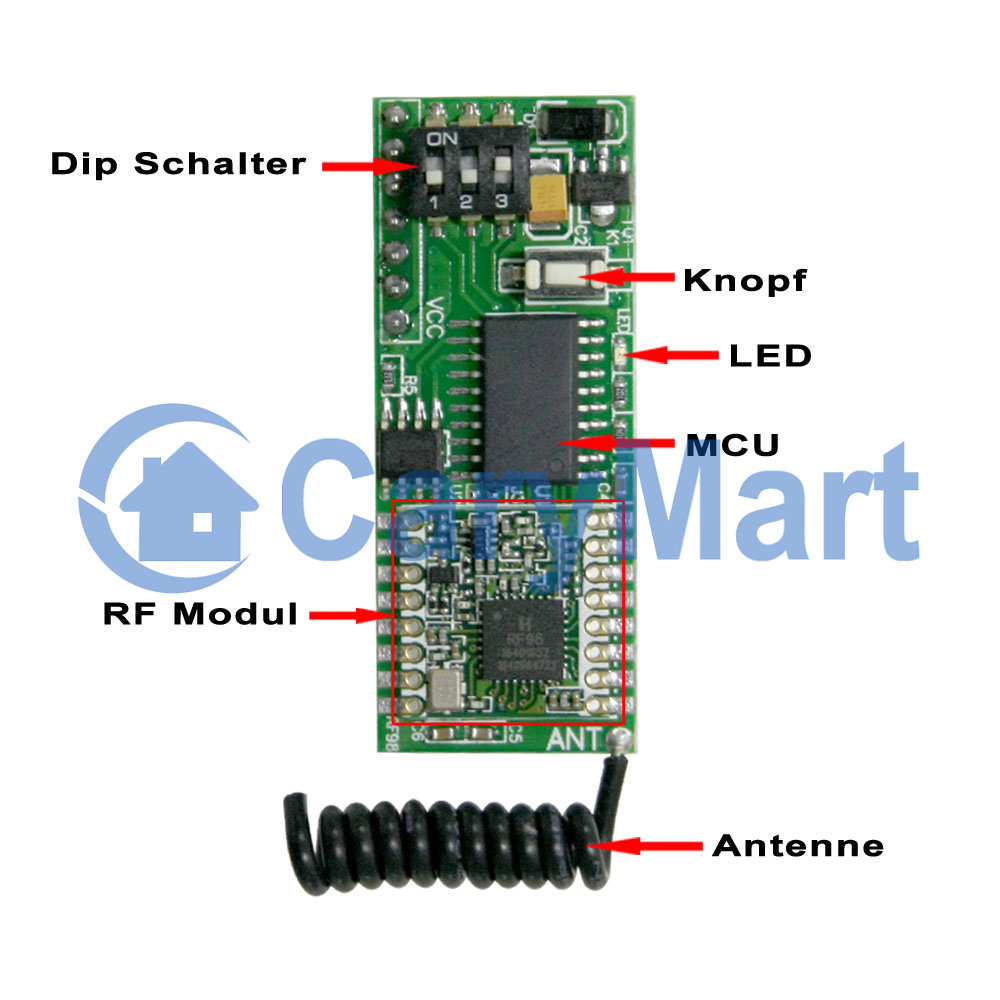

1) Drücken Sie die Lerntaste im Empfängermodul für 1~2 Sekunden, die Signal
LED im Empfängermodul leuchtet, dies bedeutet der Empfängermodul gibt den
Lernstatus ein.
2) Drücken Sie eine beliebige Taste am Sender, wenn die Signal LED zweimal
blinkt, dies bedeutet dass das Lernen erfolgreich ist.
3) Der Empfängermodul kann mehrere Fernbedienungen mit verschiedenen kodes
lernen.
So löschen Sie alle Sender codes gespeichert im Empfängermodul:
Wir haben gekoppelt den Sender mit dem Empfängermodul, wenn Sie nicht
möchten dass der Empfängermodul mit dem Sender zu arbeiten, Sie können
löschen alle Sender codes gespeichert im Empfängermodul.
Bedienung: Drücken und halten Sie die Lerntaste im Empfängermodul für 4-5
Sekunden, Signal-LED leuchtet zuerst, blinkt dann dreimal und geht dann aus,
Lassen Sie dann die Lerntaste los, dies zeigt an, dass alle gespeicherten
Codes erfolgreich gelöscht wurden.
