Anwendung:
Dieser Empfänger ist ein elektrisches Gerät mit 4 Kanal AC Stromversorgung
Ausgang, es und der Sender bilden ein Empfänger Sender System. Dieses System
kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik,
Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es
kann verschiedene AC Geräte an Land, zu Wasser und in der Luft fernsteuern,
wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien,
Linearantriebe, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und
Geschäftsschilder. Die Anwendungen sind endlos.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.

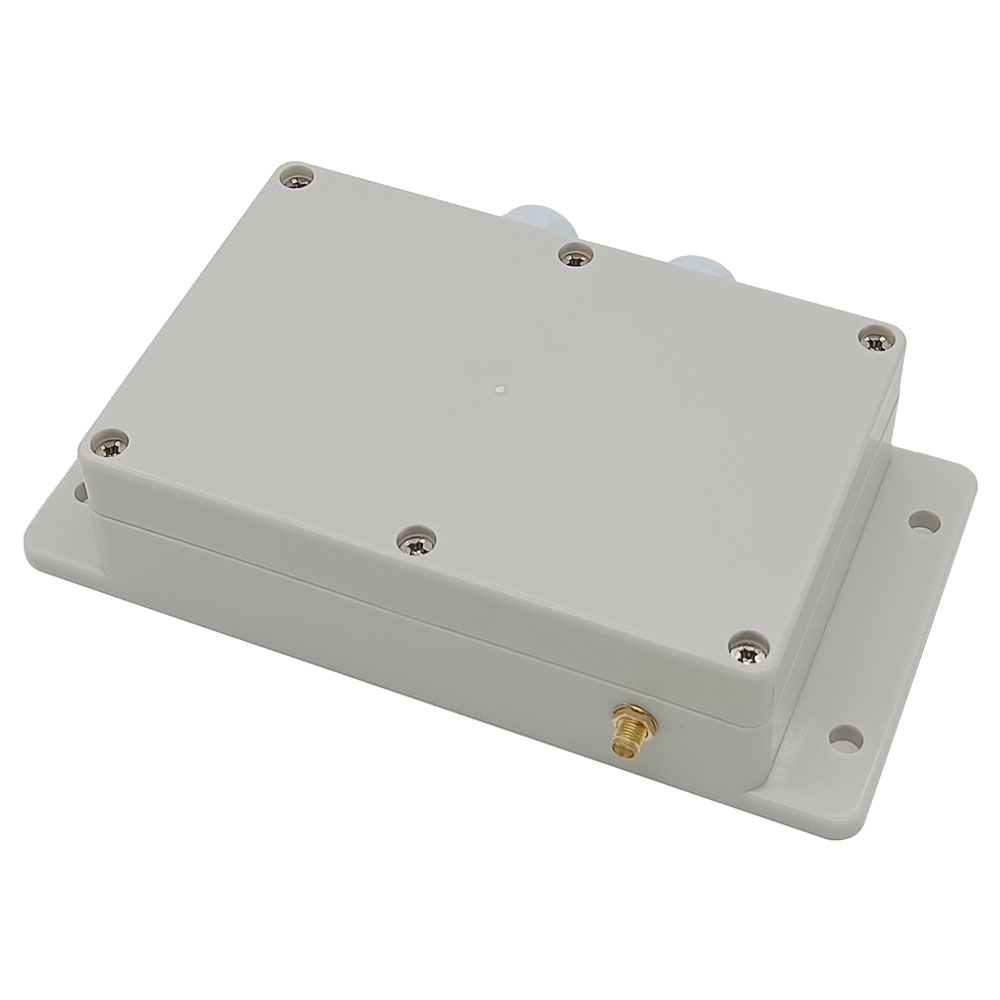

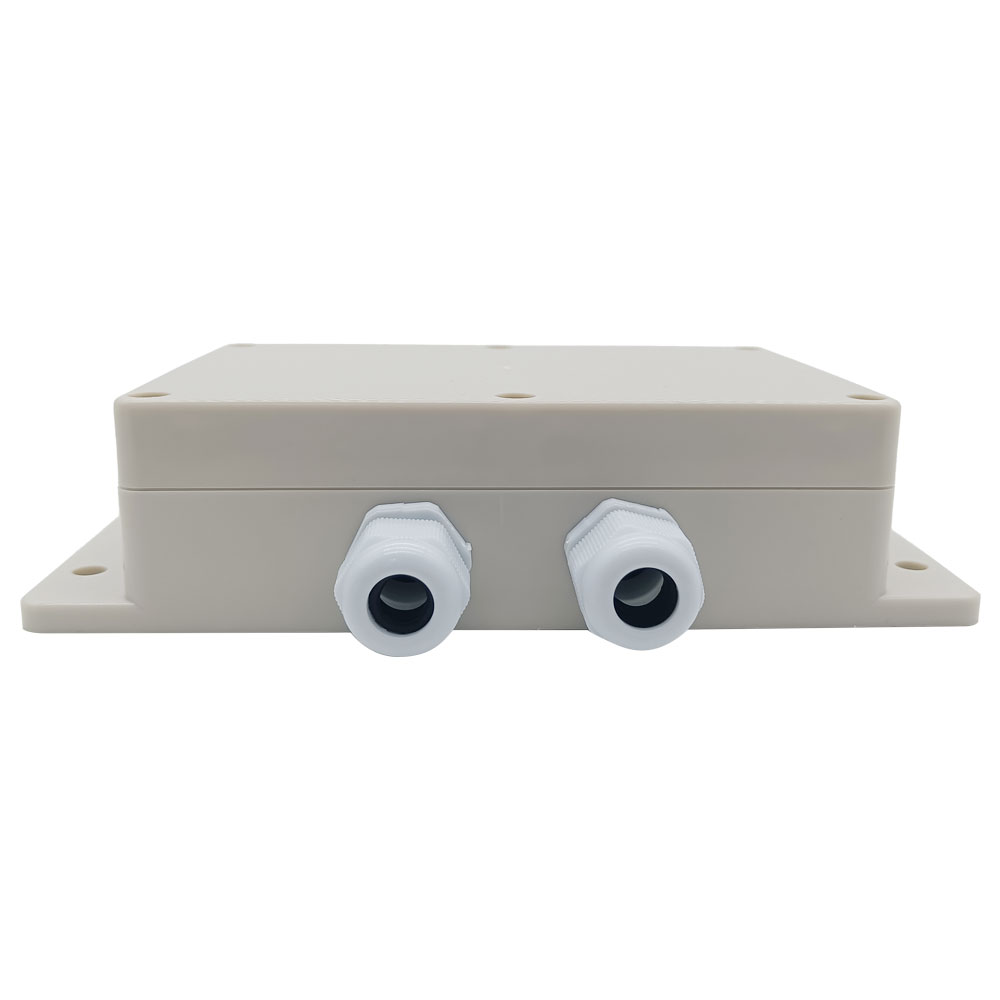

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter
Steckverbinder. Es kann im Freien installiert werden.
Universaleingang: Unterstützung AC 110V (110V~120V) verwendet in USA, Kanada
usw, und AC 220V (220V~240V) verwendet in Deutschland, Großbritannien,
Frankreich usw.
AC Stromversorgung Ausgang: Es kann AC 110V, 120V, 220V oder 240V
Wechselstrom Geräte steuern.

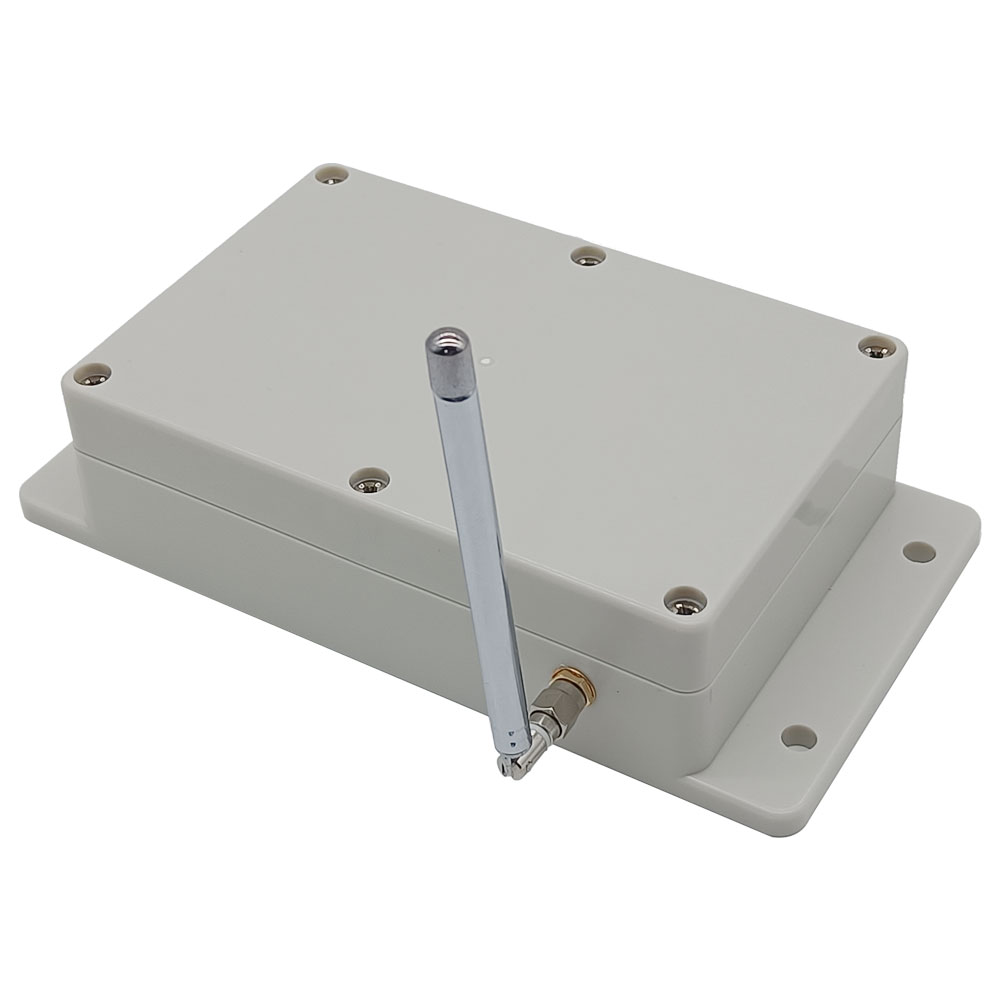

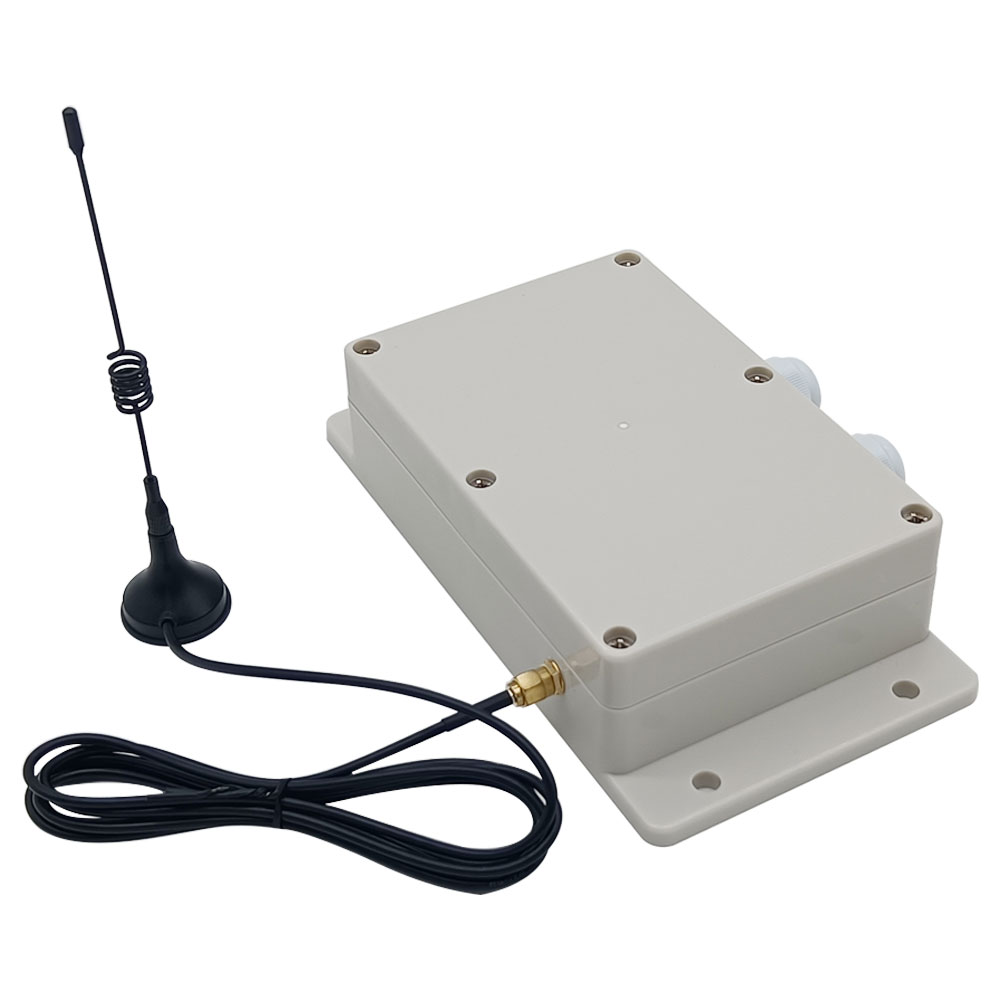

Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten
innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber
es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem
Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem
Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger
steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Parameter des Empfängers:
Modell: S4X-AC-ANT3
Betriebsspannung: 110~240V AC (110V/120V/220V/240V)
Arbeitsfrequenz: 433.92 MHz
Statische Strom: ≤6mA
Kanal: 4 CH
Ausgangstyp: 110~240V AC (110V/120V/220V/240V)
Maximaler Laststrom des Relais: 10A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
8 verschiedene Steuermodi: Selbstsichernd, Momentan, Verriegelung und 5
gemischte Modi
Betriebstemperatur: -20°C bis +70°C

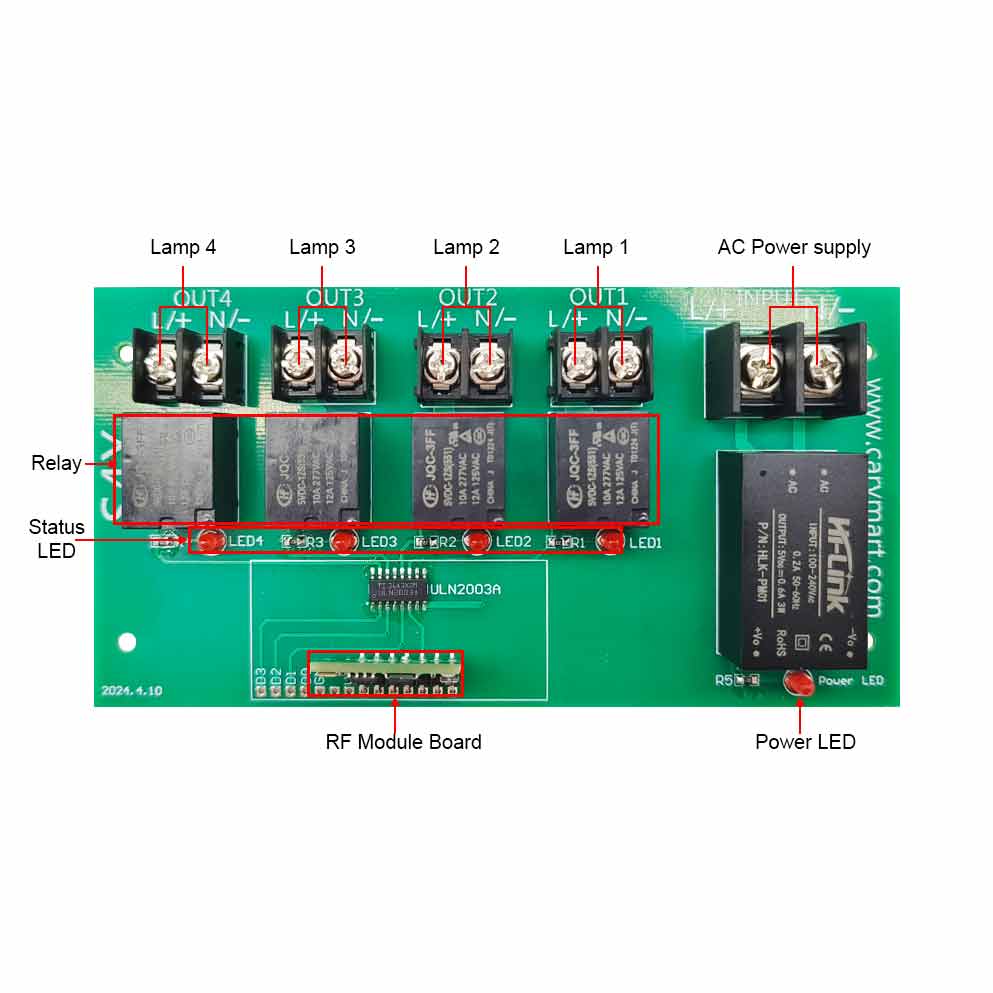

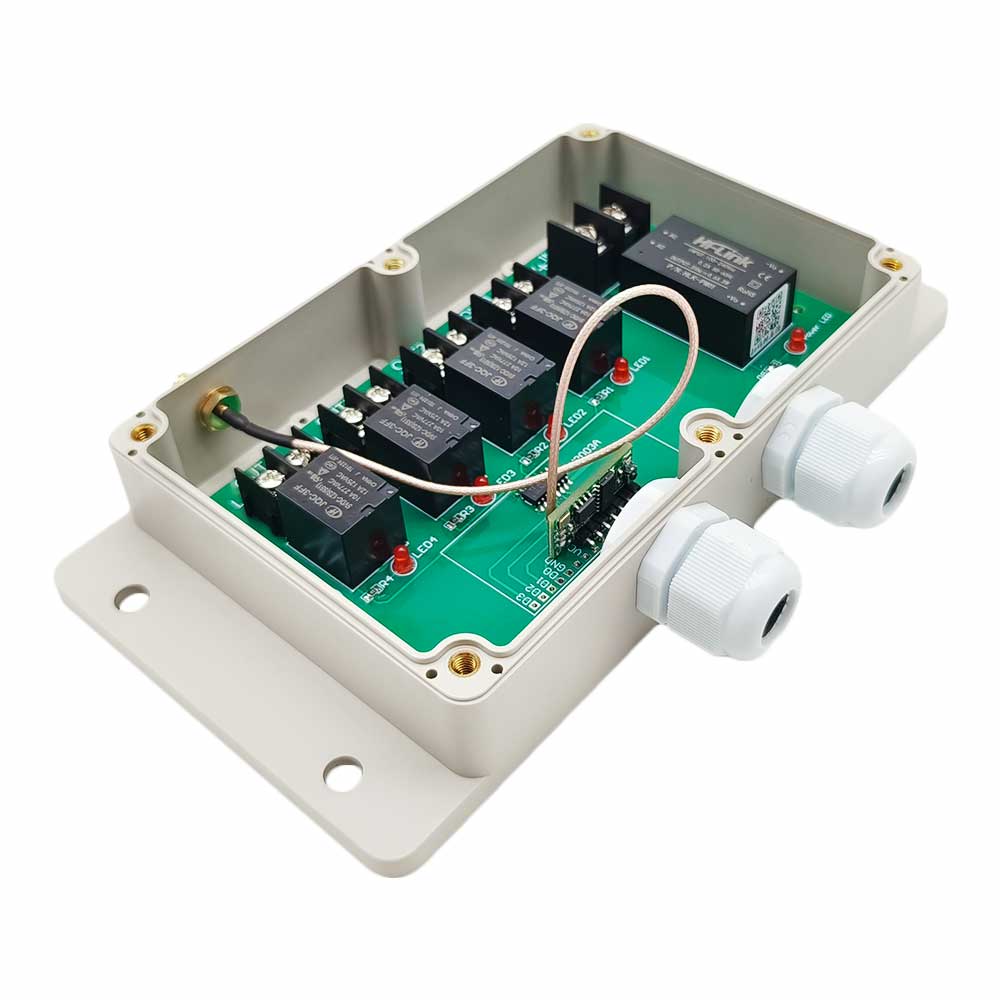

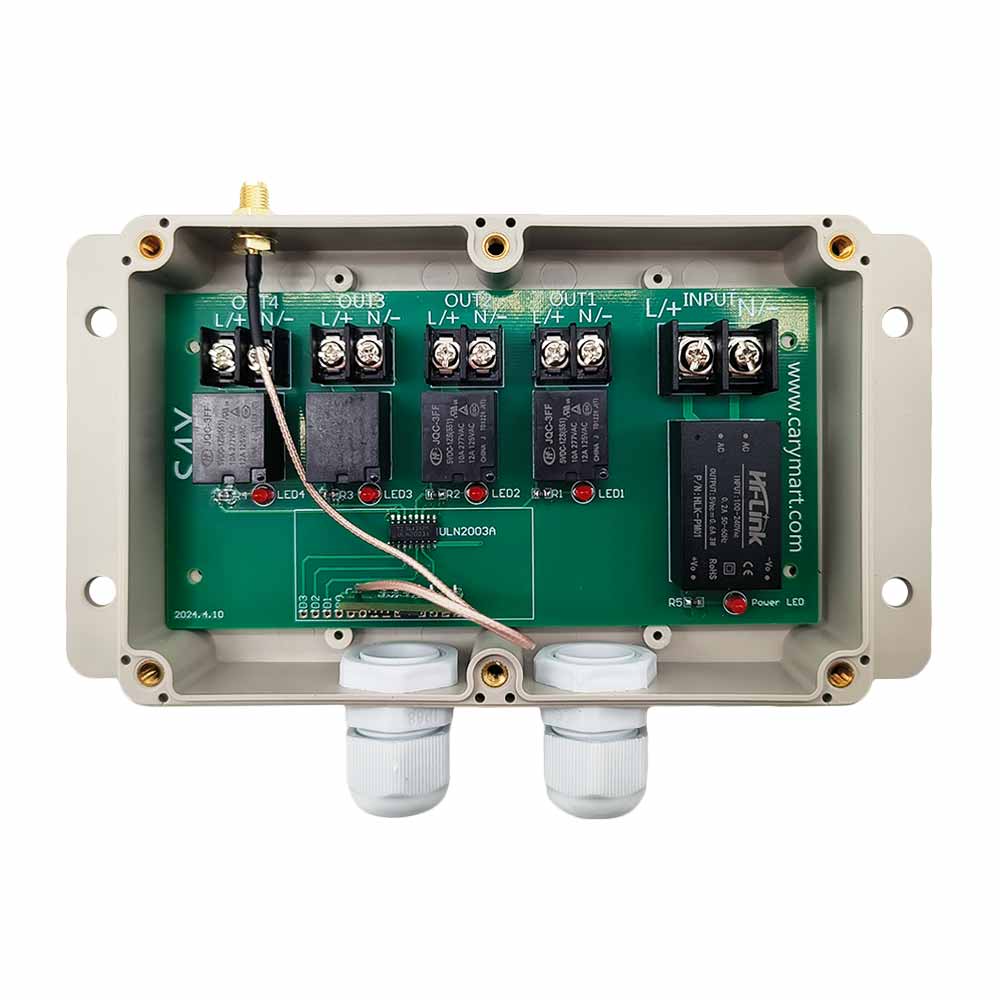

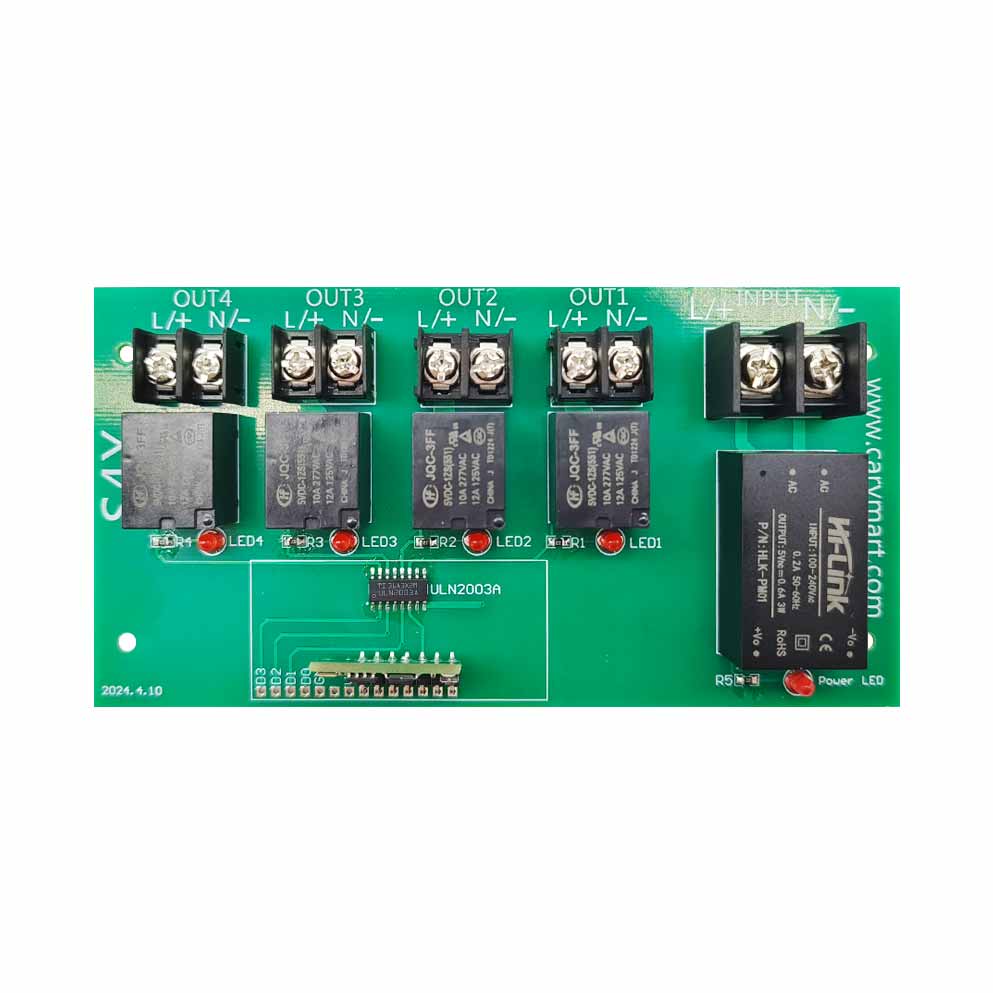

Maße der PCB: 140 x 73 x 18mm

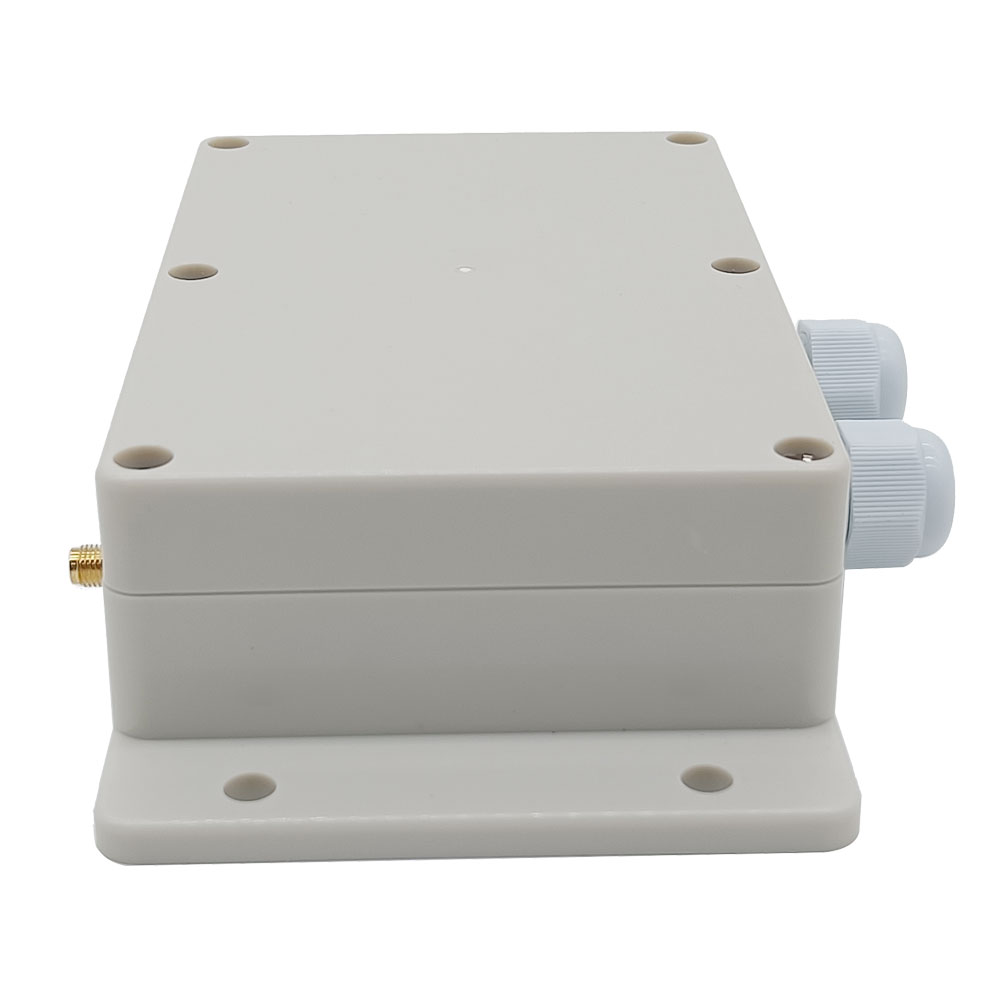

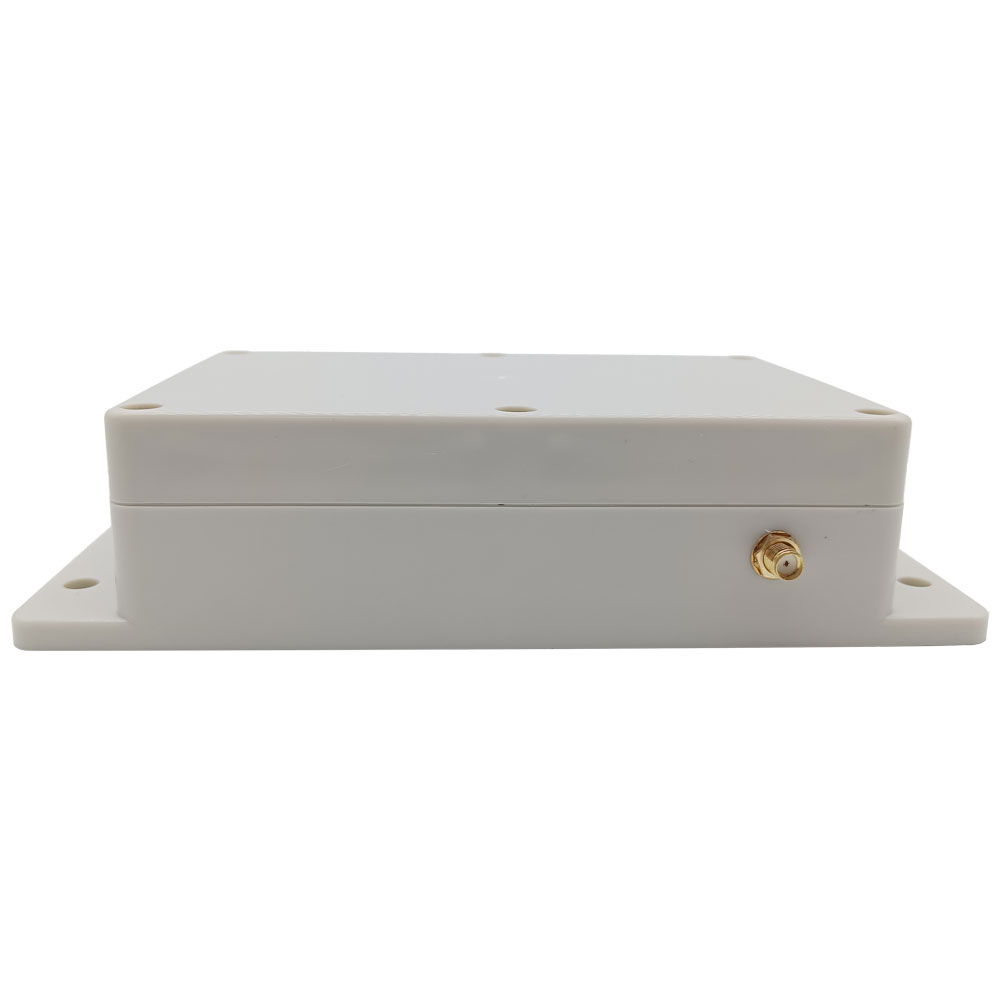

Maße des Gehäuse: 192 x 100 x 45mm
Parameter des Senders:
Modell: 0021026 (CB-4)
Kanal/Knopf: 4
Symbol des Knopfs: A, B, C, D

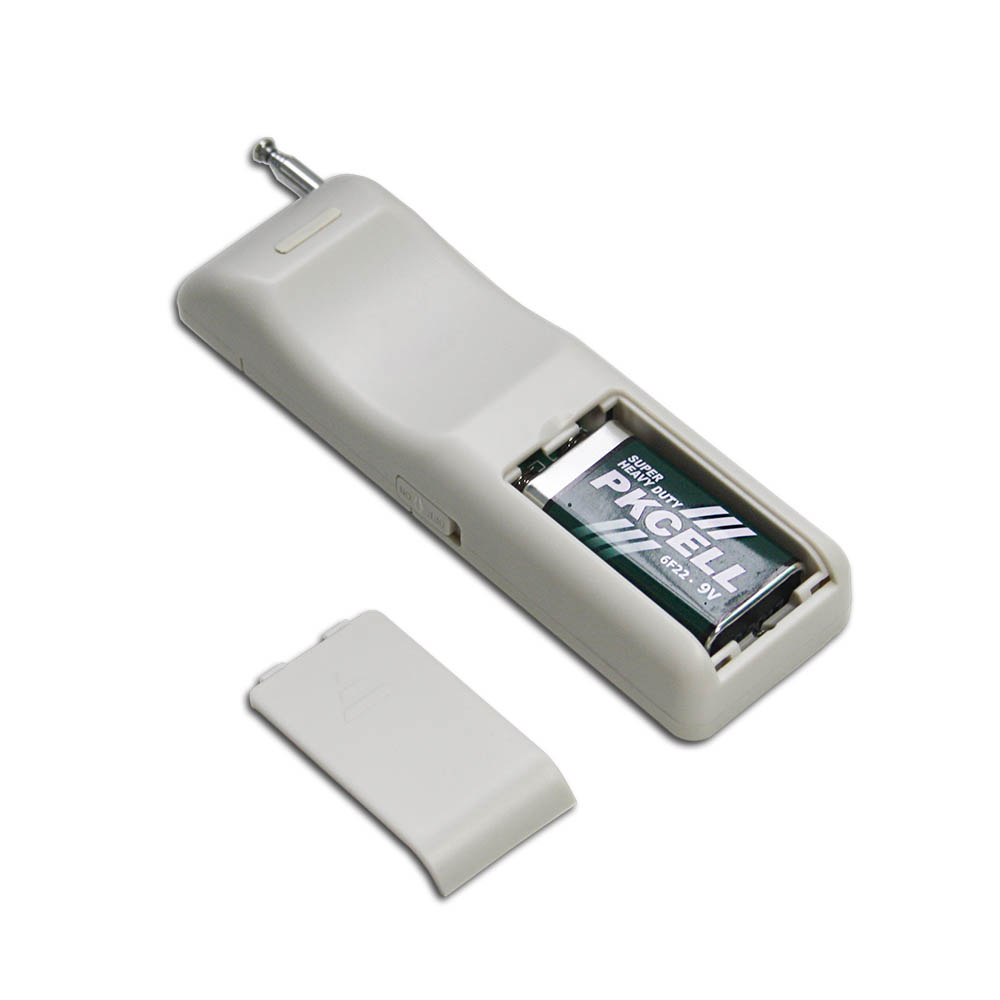

Betriebsspannung: 12V (1 x 23A-12V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom: 30mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: PT2262 / PT2264 / SC2262
Enkodierung Typ: Festcode durch Löten, bis zu 6561 Kodes
Sendeentfernung: 1000m / 3000ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis +70 ° C

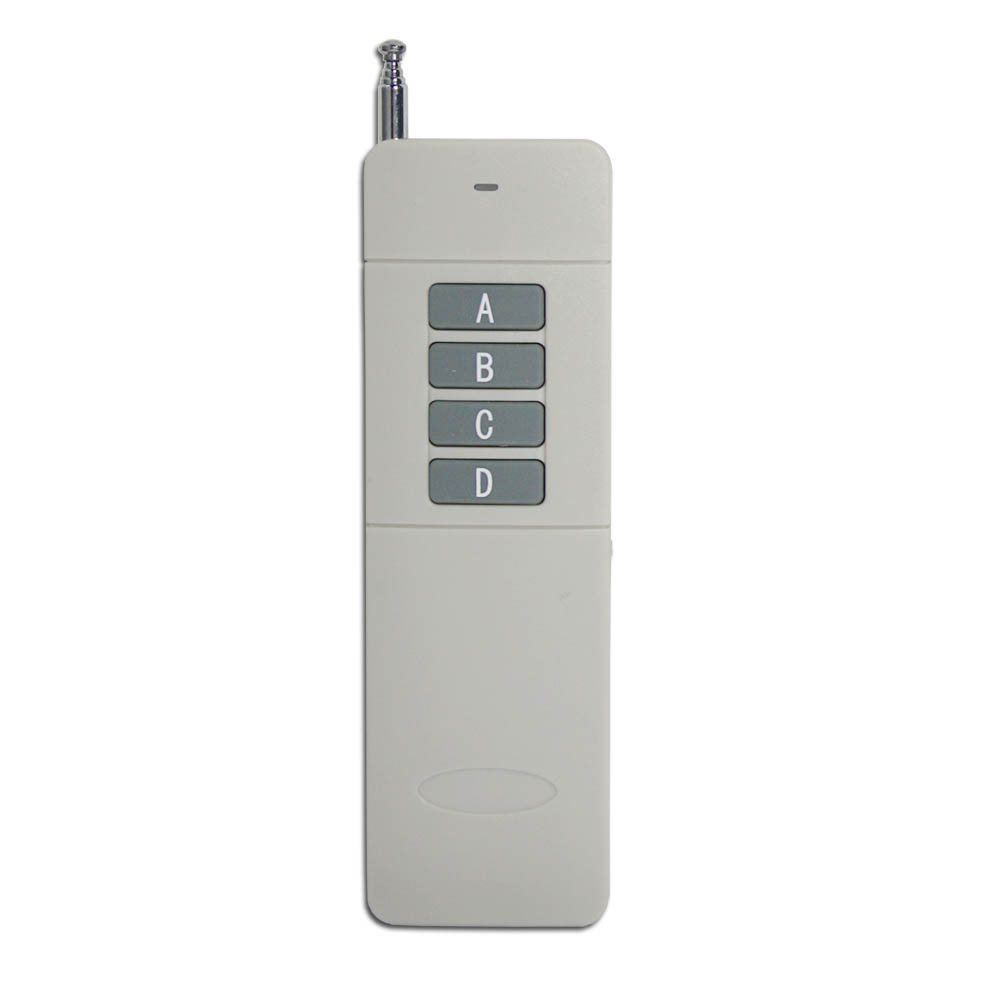

Einheit Mass: 135 x 42 x 25 mm
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln, wie
CWB-4
(50M, Wasserdicht),
C-4
(100M),
CP-4
(500M), oder
CB-4
(1000M) usw.
Arbeitsentfernung:
Der Empfänger kann zur Steuerung von AC 110~240V Geräten verwendet werden.
Verdrahtung:

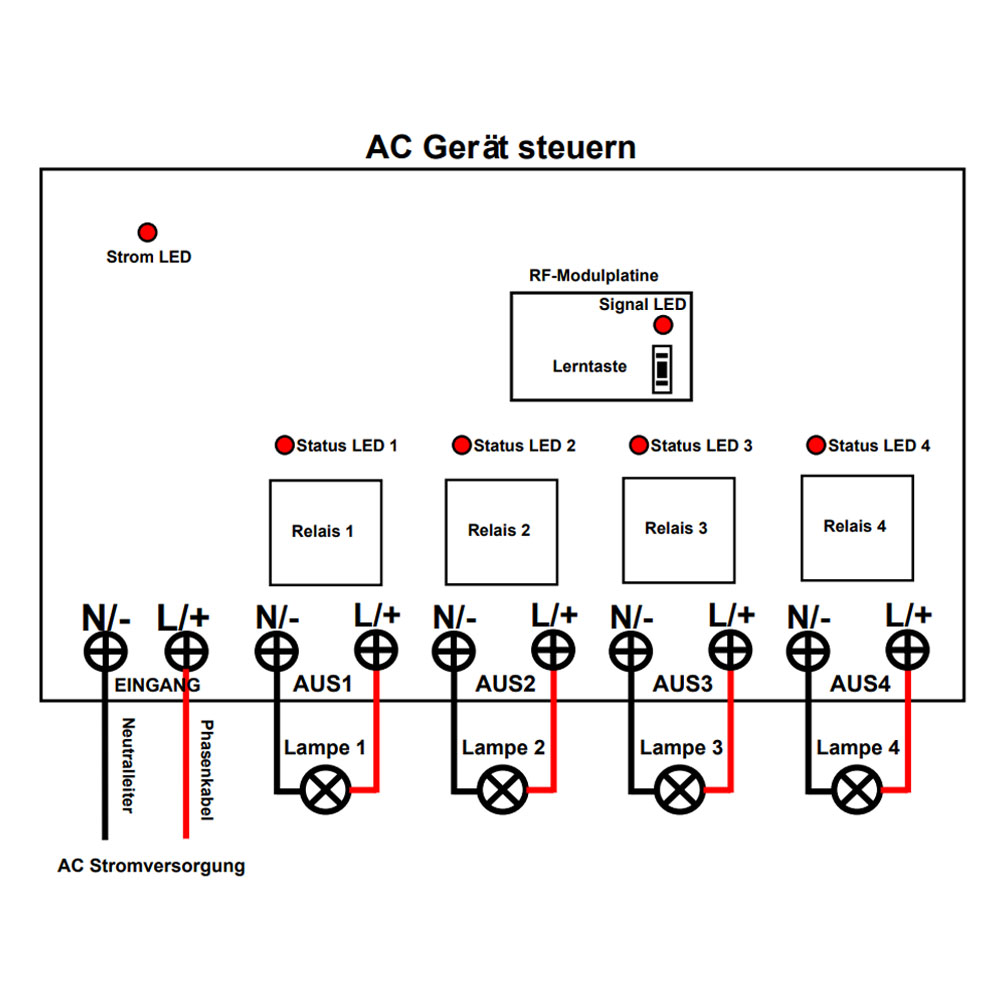

Wenn Sie 220VAC Lampe steuern möchten, machen Sie wie folgende:
1) Verbinden sie das Phasenkabel der AC Stromversorgung an Klemme L/+
des EINGANGS, und Verbinden sie das Neutralleiter der AC Stromversorgung an
Klemme N/− des EINGANGS.
2) Verbinden Sie den stromführenden Pol der AC Lampe an Klemme L/+
des AUS, und den Neutralleiter der AC Lampe an Klemme N/- des AUS.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem
Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten,
gehen Sie wie folgt.
1) Einstellung der Modus Momentan: Drücken Sie die Lerntaste im Empfänger 2
Mal, die Signal-LED blinkt kontinuierlich 2 Mal und erlischt dann.
Der Betrieb des Momentan modus mit dem Sender CB-4:
Drücken und halten Sie die Taste A am Sender: Die Klemme AUS1 der Empfänger
ausgang AC Stromversorgung, und die angeschlossene Lampe 1 wird
eingeschaltet.
Lassen Sie die Taste A los: Die Klemme AUS1 der Empfänger stoppen die
Ausgabe, und die angeschlossene Lampe 1 wird ausgeschaltet.
……
Drücken und halten Sie die Taste D am Sender: Die Klemme AUS4 der Empfänger
ausgang AC Stromversorgung, und die angeschlossene Lampe 4 wird
eingeschaltet.
Lassen Sie die Taste D los: Die Klemme AUS4 der Empfänger stoppen die
Ausgabe, und die angeschlossene Lampe 4 wird ausgeschaltet.
2) Einstellung der Modus Selbstsichernd: Drücken Sie die Lerntaste im
Empfänger 3 Mal, die Signal-LED blinkt kontinuierlich 3 Mal und erlischt
dann.
Der Betrieb des Selbsthemmung modus mit dem Sender CB-4:
Drücken Sie die Taste A am Sender: Die Klemme AUS1 der Empfänger ausgang AC
Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet.
Drücken Sie die Taste A erneut: Die Klemme AUS1 der Empfänger stoppen die
Ausgabe, und die angeschlossene Lampe 1 wird ausgeschaltet.
……
Drücken Sie die Taste D am Sender: Die Klemme AUS4 der Empfänger ausgang AC
Stromversorgung, und die angeschlossene Lampe 4 wird eingeschaltet.
Drücken Sie die Taste D erneut: Die Klemme AUS4 der Empfänger stoppen die
Ausgabe, und die angeschlossene Lampe 4 wird ausgeschaltet.
3) Einstellung der Modus Verriegelung: Drücken Sie die Lerntaste im
Empfänger 4 Mal, die Signal-LED blinkt kontinuierlich 4 Mal und erlischt
dann.
Der Betrieb des Verriegelung modus mit dem Sender CB-4:
Drücken Sie die Taste A am Sender: Die Klemme AUS1 der Empfänger ausgang AC
Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet. Andere 3
Klemmen stoppen die Ausgabe, andere 3 Lampe sind aus.
……
Drücken Sie die Taste D am Sender: Die Klemme AUS4 der Empfänger ausgang AC
Stromversorgung, und die angeschlossene Lampe 4 wird eingeschaltet. Andere 3
Klemmen stoppen die Ausgabe, andere 3 Lampe sind aus.
4) Einstellung der Modus Momentan (Kanal 1) + Selbstsichernd (Kanäle 2~4):
Drücken Sie die Lerntaste im Empfängermodul 5 Mal, die Signal-LED blinkt
kontinuierlich 5 Mal und erlischt dann.
5) Einstellung der Modus Momentan (Kanäle 1~3) + Selbstsichernd (Kanal 4):
Drücken Sie die Lerntaste im Empfängermodul 6 Mal, die Signal-LED blinkt
kontinuierlich 6 Mal und erlischt dann.
6) Einstellung der Modus Momentan (Kanäle 1~2) + Selbstsichernd (Kanäle
3~4): Drücken Sie die Lerntaste im Empfängermodul 7 Mal, die Signal-LED
blinkt kontinuierlich 7 Mal und erlischt dann.
7) Einstellung der Modus Momentan (Kanäle 1~2) + Verriegelung (Kanäle 3~4):
Drücken Sie die Lerntaste im Empfängermodul 8 Mal, die Signal-LED blinkt
kontinuierlich 8 Mal und erlischt dann.
8) Einstellung der Modus Selbstsichernd (Kanäle 1~2) + Verriegelung (Kanäle
3~4): Drücken Sie die Lerntaste im Empfängermodul 9 Mal, die Signal-LED
blinkt kontinuierlich 9 Mal und erlischt dann.
So koppeln Sie den Fernbedienung mit dem Empfänger:
Beachten: Wir haben den Sender mit dem Empfänger gekoppelt vor dem Verlassen
des Werks.
1) Drücken Sie einmal die Lerntaste im Empfänger, die Signal LED am
Empfänger blinkt einmal und bleibt dann an, dies bedeutet der Empfänger gibt
den Lernstatus ein.
2) Drücken Sie die Taste A am Sender, wenn die Signal LED einmal blinkt,
dies bedeutet dass die Kopplung mit Taste A erfolgreich war. Drücken Sie
dann die Taste B am Sender, wenn die Signal LED einmal blinkt, dies bedeutet
dass die Kopplung mit Taste B erfolgreich war. Drücken Sie dann die Taste C
am Sender, wenn die Signal LED einmal blinkt, dies bedeutet dass die
Kopplung mit Taste C erfolgreich war. Drücken Sie dann die Taste D am
Sender, wenn die Signal LED einmal blinkt, dies bedeutet dass die Kopplung
mit Taste D erfolgreich war.
3) Drücken Sie die Lerntaste im Empfänger erneut für 1–2 Sekunden. Die
Signal LED erlischt, dies bedeutet der Empfänger gibt den Lernstatus
verlässt.
4) Der Empfänger kann mehrere Fernbedienungen mit verschiedenen kodes lernen.
So löschen Sie alle Sender codes gespeichert im Empfänger:
Wir haben gekoppelt den Sender mit dem Empfänger, wenn Sie nicht möchten
dass der Empfänger mit dem Sender zu arbeiten, Sie können löschen alle
Sender codes gespeichert im Empfänger.
Bedienung: Drücken Sie die Lerntaste im Empfänger 10 Mal, lassen Sie dann
die Lerntaste los, die Signal LED blinkt 10 Mal schnell und erlischt dann,
dies zeigt an, dass alle gespeicherten Codes erfolgreich gelöscht wurden.
Lieferumfang:

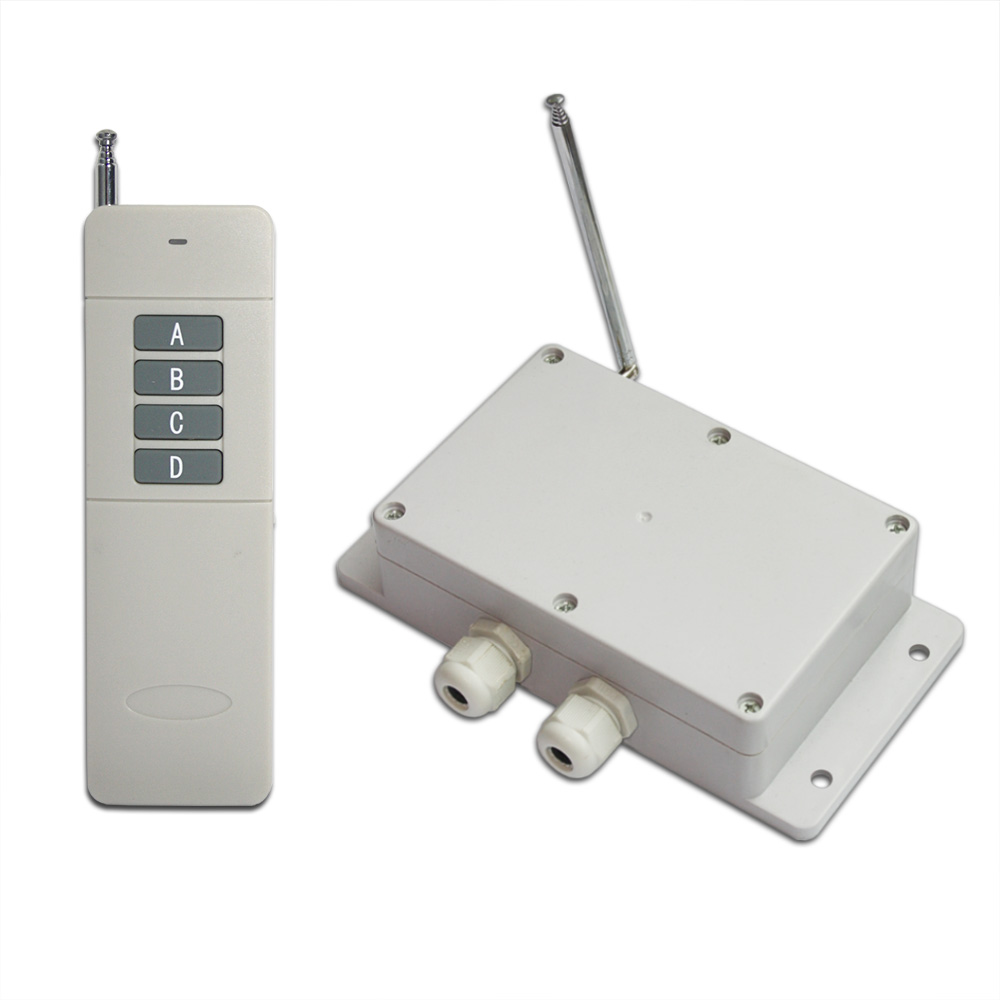

1 x Empfänger: S4X-AC-ANT3
1 x Sender: CB-4
1 x Bedienungsanleitung
