433MHz 2 Relaisausgang Momentan Kontrollmodus Fernbedienung Funkschalter

Handbuch

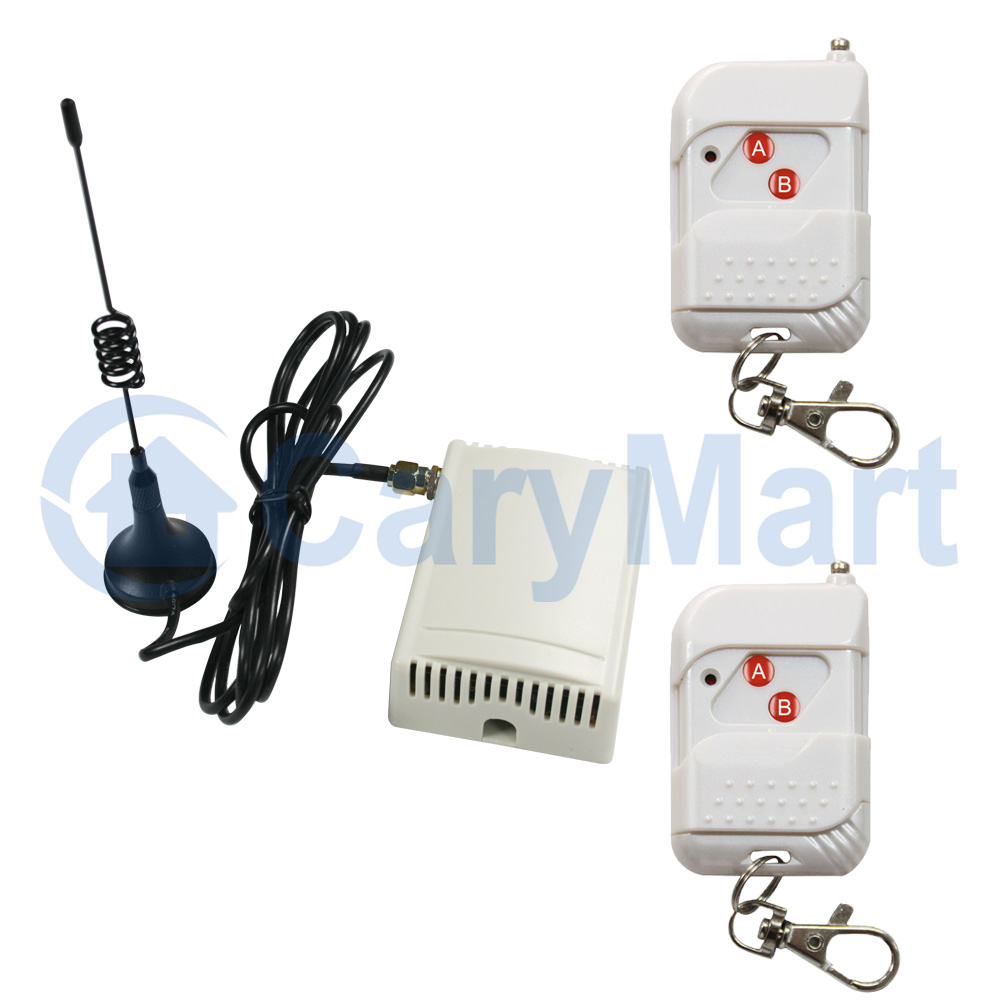

Lieferumfang:
1 x Empfänger: S2T-DC-ANT3
2 x Sender: C-2
1 x Bedienungsanleitung

Kennzeichen:
Anwendung: Es kann in der Industrie-Automatisierung, Landwirtschaft-Automation und Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Es kann drahtlose fernbedienung verschiedene ausrüstungen an Land, Wasser und Luft, wie Funklichtschalter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder usw.
Drahtlose Steuerung, einfach zu installieren.
Stromversorgung: Vier Betriebsspannungsversionen, DC 6V, 9V, 12V, 24V.
Relaisausgang: Der Empfänger ist Relaisausgang. Es können zur Steuerung DC und AC Geräte verwendet werden. Die Klemmen sind NO / NC (normalweise geöffnet / normalweise geschloßen) und es ist wie ein Funkschalter. Es bedeutet, dass Sie auch eine separate Stromversorgung an Geräte anschließen sollen.
Jeder Kanal kann bei maximalem Strom 10A arbeiten, wie 120W/12V bekannt, 60W/6V, 90W/9V, 240W/24V, 1100W/110V, 2200W/220V.
Mit externer Teleskopantenne, der Empfänger hat einen größeren Arbeitsbereich.
Sie können die Geräte durch den Empfänger und den Sender (Fernbedienung) steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Die drahtlose Funksignale können durch Wände, Böden und Türen laufen.
Geschutzt vor Gegenstrom und übermäßigem Strom.
Zuverlässige Kontrolle: Der Code besteht aus Tausenden verschiedener Kombinationen, und der Empfänger arbeitet nur mit dem Sender, der den gleichen Code verwendet.
Ein oder einige Sender können einen oder einige Empfänger gleichzeitig kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.

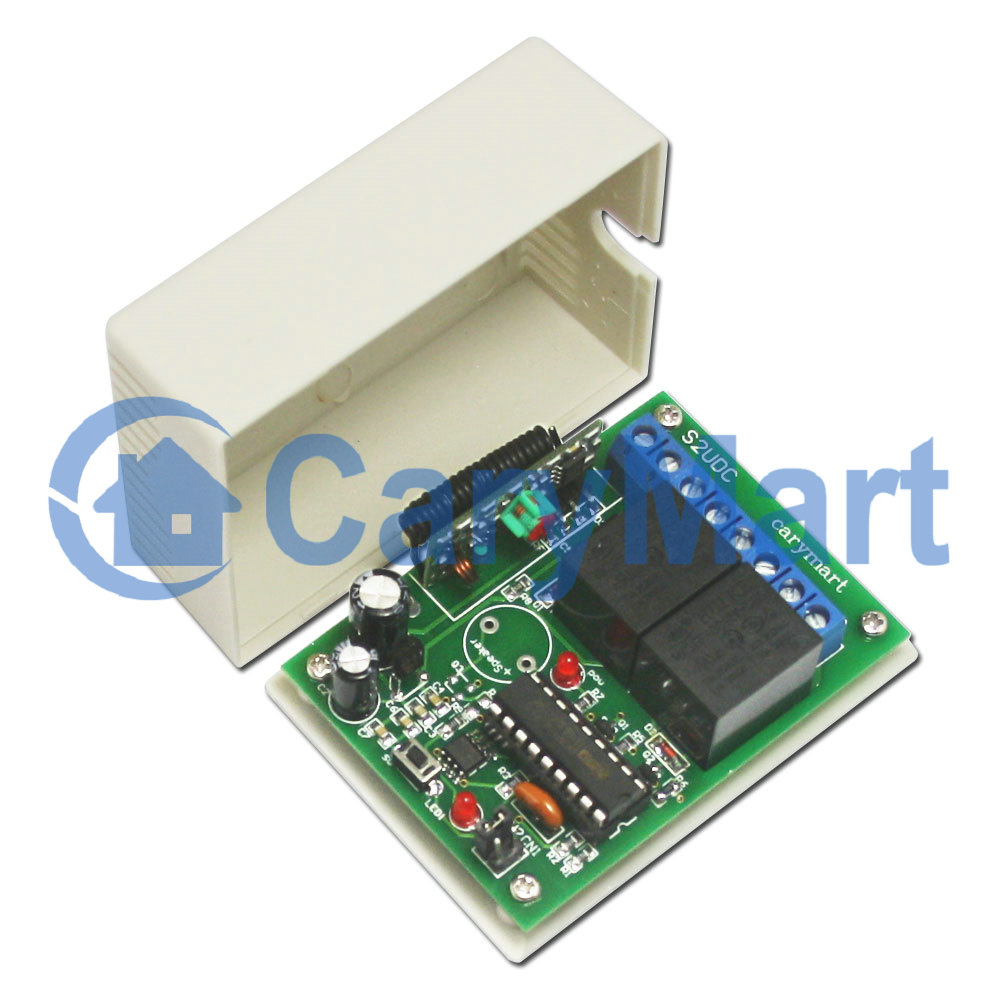

Empfänger:
Modell Nr.: S2M-DC06 / S2M-DC09 / S2M-DC12 / S2M-DC24
Stromversorgung (Betriebsspannung): DC6V (S2M-DC06), DC12V±1V (S2M-DC12), DC9V±1V (S2M-DC09), DC24V±2V (S2M-DC24)
Ausgang: Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
Arbeitsspannungsbereich von Relais: AC110~240V oder DC0~28V
Drahtbereich für die Terminals: 22-14 AWG
Betriebsfrequenz: 433.92MHz
Kanal: 2 CH
Kontrolle Modi: Momentan (Drücken und halten-> Öffnen; Loslassen -> Schließen)
Statische Strom: ≤6mA
Maximaler Laststrom: 10A / Kanal
Betriebstemperatur: -20 ° C bis +70 ° C
Maße der PCB: 67mm x 50mm x 18mm
Maße des Koffers: 75mm x 54mm x 27mm

Sender:
Modell Nr.: 0021001 (C-2)
Mit Schiebedeckel: schließen wenn es nicht benutzt wird (um den Knopf zu schützen). Schieben den Deckel, der Knopf wird erscheinen.
Kanal/Knopf: 2
Symbol des Knopfs: A, B
Betriebsspannung: 12V (1 x 23A-12V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom: 6mA
Sendeentfernung: 100m / 300ft (Theoretisch)
Anpassung Modus: ASK
Einheit Mass: 58mm x 39mm x 16mm

Passender Fernbedienungen:
Der Empfänger kann mit verschiedener Fernbedienung koppeln, wie C-2 (100M), CWB-2 (50M, wasserdicht), oder CB-2 (1000M) usw..

Arbeitsbereich:
Mit dem Fernbedienung wie C-2 kann die Reichweite max. 100M im Freifeld sein.
Der maximale Arbeitsabstand ist ein theoretischer Wert. Es soll auf einer offenen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, und wird durch andere Funksignale gestört. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie einen leistungsstarken Fernbedienung verwenden, zum Beispiel der Fernbedienung CB-2.

Verwendung (mit dem Sender C-2):
Mit dem Empfänger können sowohl DC 0~ 28V als auch AC 110~240V Geräte gesteuert werden.

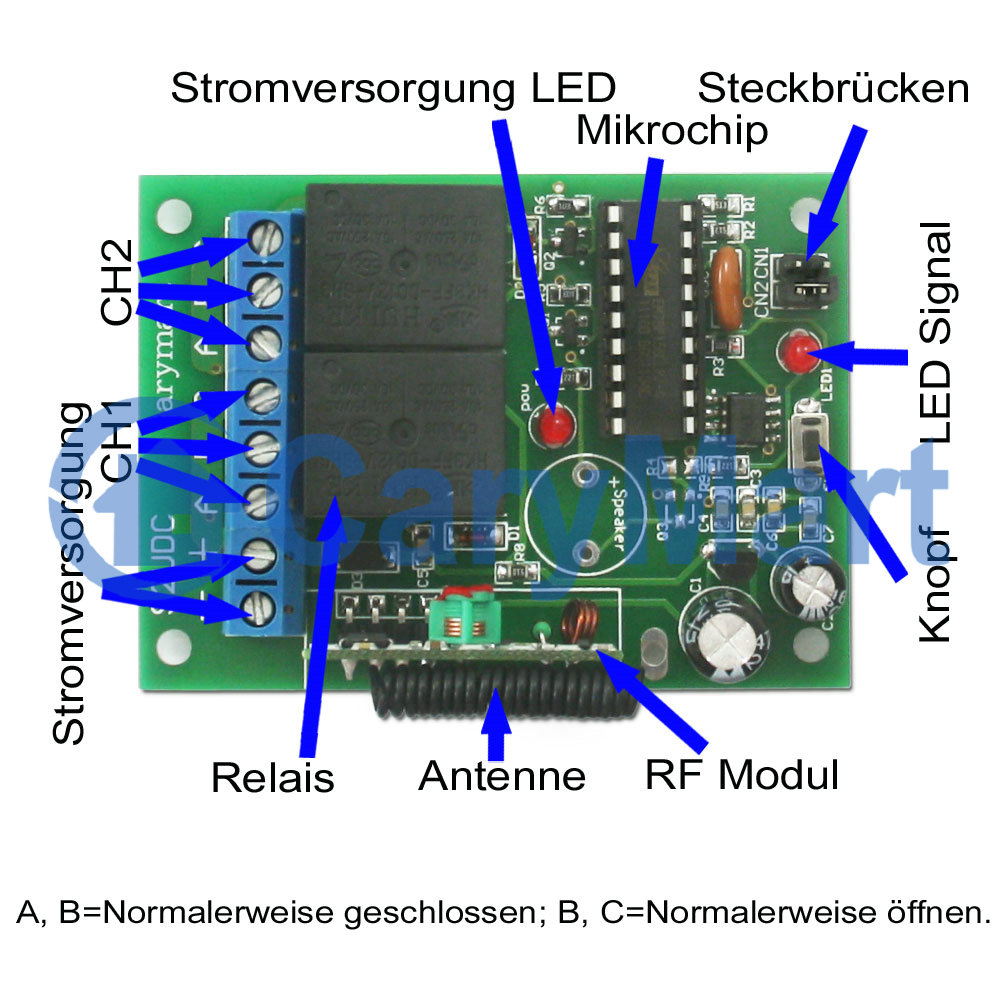

Hinweis: Der Empfänger ist ein Relaisausgang, und kein DC / AC Leistungsausgang. Ausgangszustand der Relaisausgangsklemmen: Die Klemmen B und C sind normalerweise offen; Die Klemmen A und B sind normalerweise geschlossen.

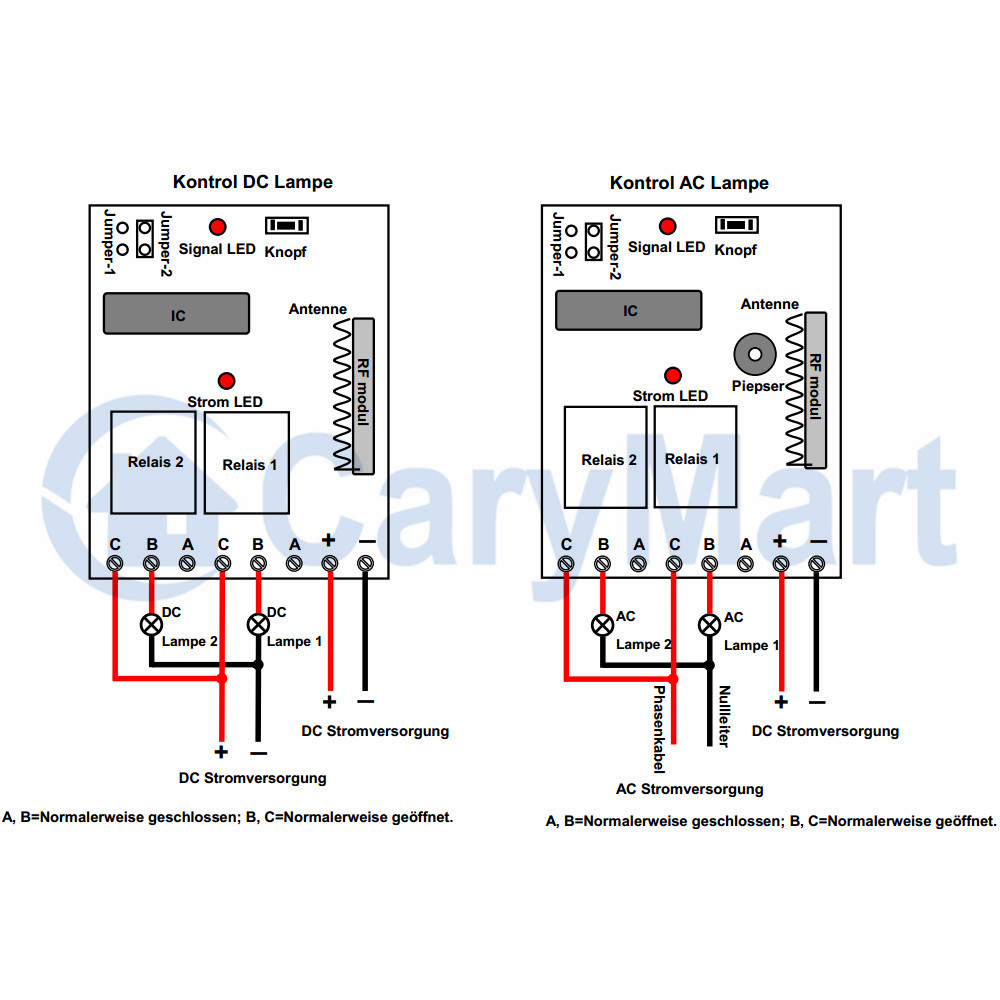

Verdrahtung:
Wenn Sie ein DC 12V Lampe steuern, machen wie folgende:
1) Schließen den Pluspol von DC Stromversorgung an Klemme “L / +” von Eingang an, und schließen den Minuspol von DC Stromversorgung an Klemme “N / -“ von Eingang.
2) Schließen Klemme C an Pluspol der DC Stromversorgung an, schließen Klemme B an Pluspol von DC Lampe an, und schließen den Minuspol von DC Lampe an Minuspol von DC Stromversorgung an.

Wenn Sie AC 230V Lampe steuern, machen Sie wie folgende:
1) Schließen den Pluspol von DC Stromversorgung an Klemme “L / +” von Eingang an, und schließen den Minuspol von DC Stromversorgung an Klemme “N / -” von Eingang.
2) Schließen Klemme C an das Phasenkabel von AC Stromversorgung an, schließen Klemme B an eine Seite von AC Lampe an, und schließen andere Seite von AC Lampe an Nullleiter von AC Stromversorgung an.

Betriebs:
Drücken und halten die Taste A: Das Relais 1 ist aktiviert (verbinden Sie die Klemmen B und C, trennen Sie die Klemmen A und B), und die Lampe 1 wird eingeschaltet.
Lassen Sie die Taste A los: Das Relais 1 ist deaktiviert (trennen Sie die Klemmen B und C, verbinden Sie die Klemmen A und B), und die Lampe 1 wird ausgeschaltet.
Drücken und halten die Taste B: Das Relais 2 ist aktiviert (verbinden Sie die Klemmen B und C, trennen Sie die Klemmen A und B), und die Lampe 2 wird eingeschaltet.
Lassen Sie die Taste B los: Das Relais 2 ist deaktiviert (trennen Sie die Klemmen B und C, verbinden Sie die Klemmen A und B), und die Lampe 2 wird ausgeschaltet.
