Lieferumfang:
1 x Linearantrieb A3

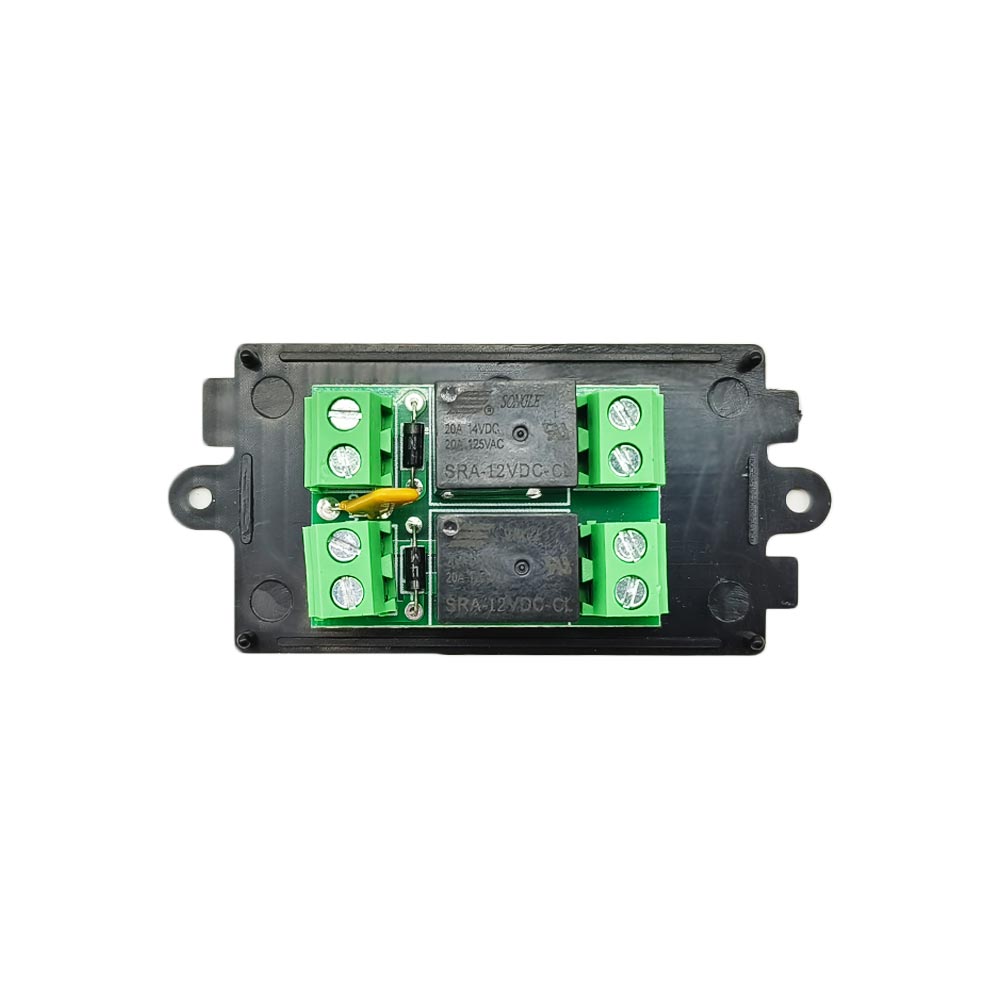

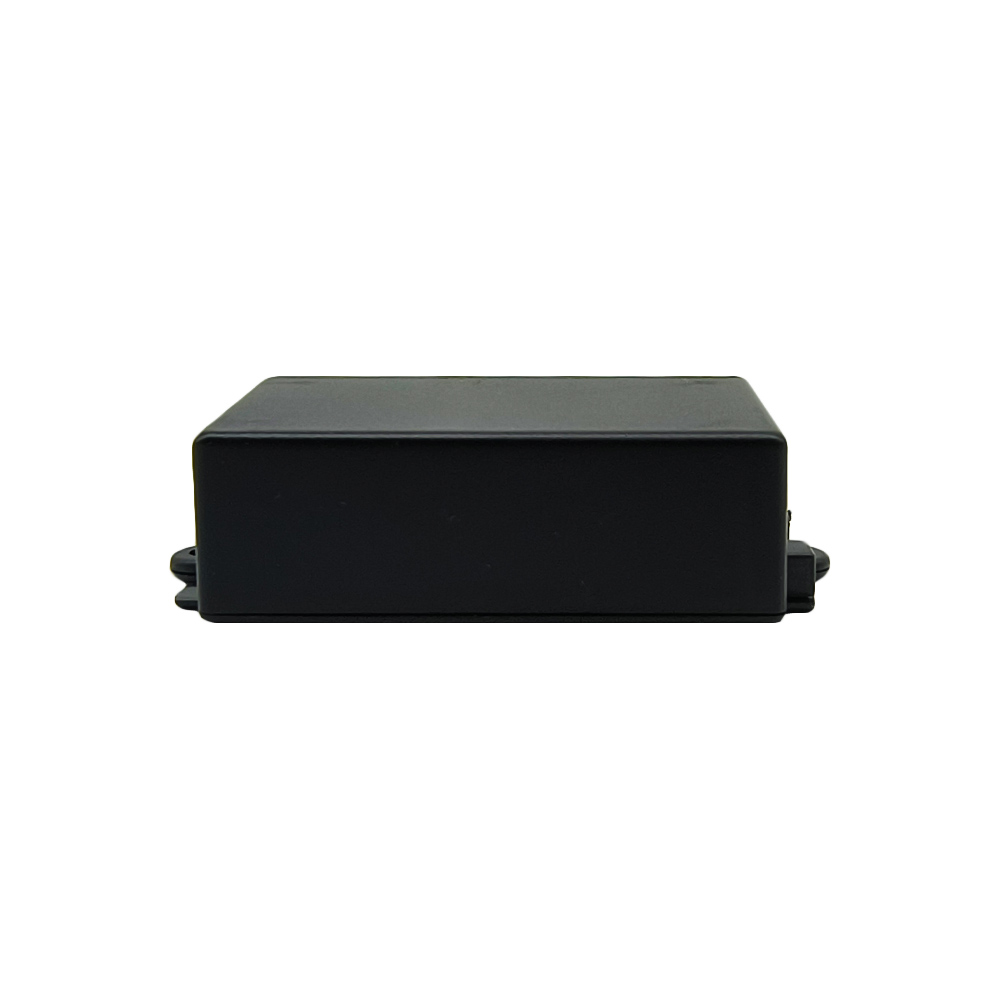

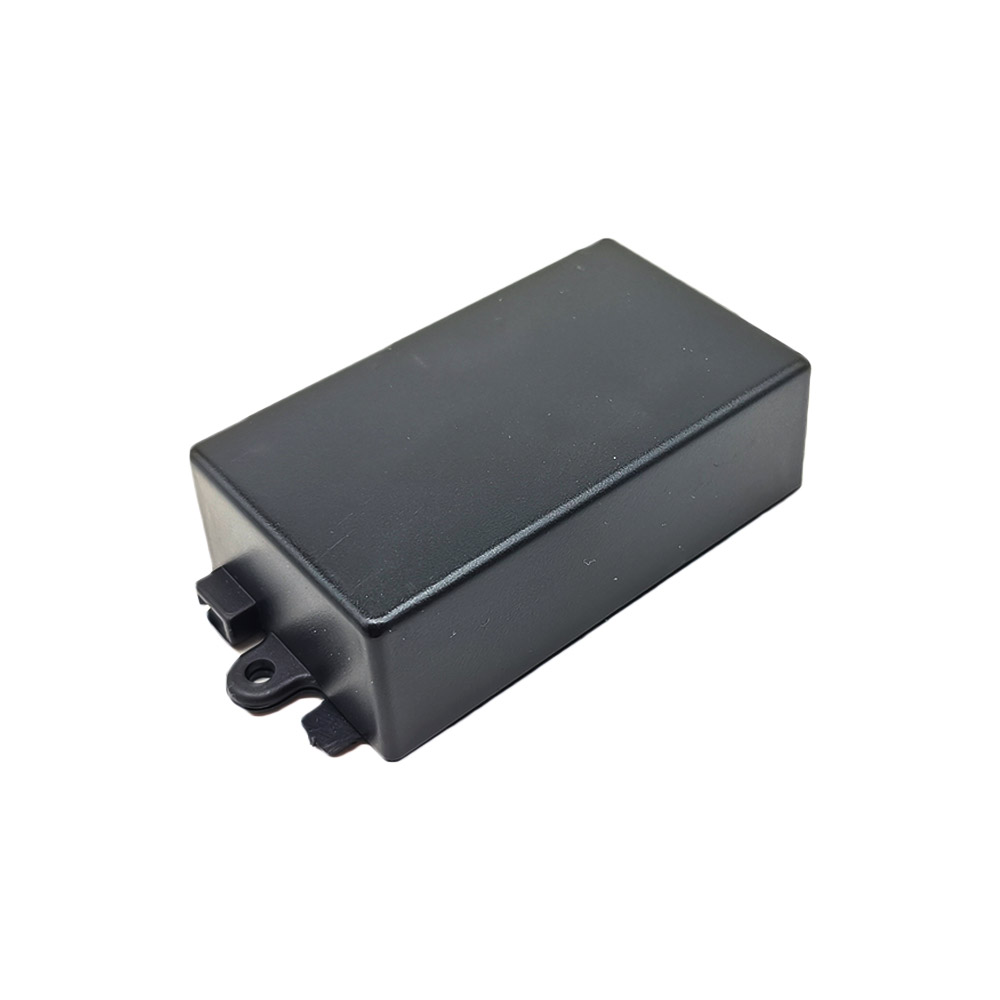

1 x Magnetschaltersteuerung

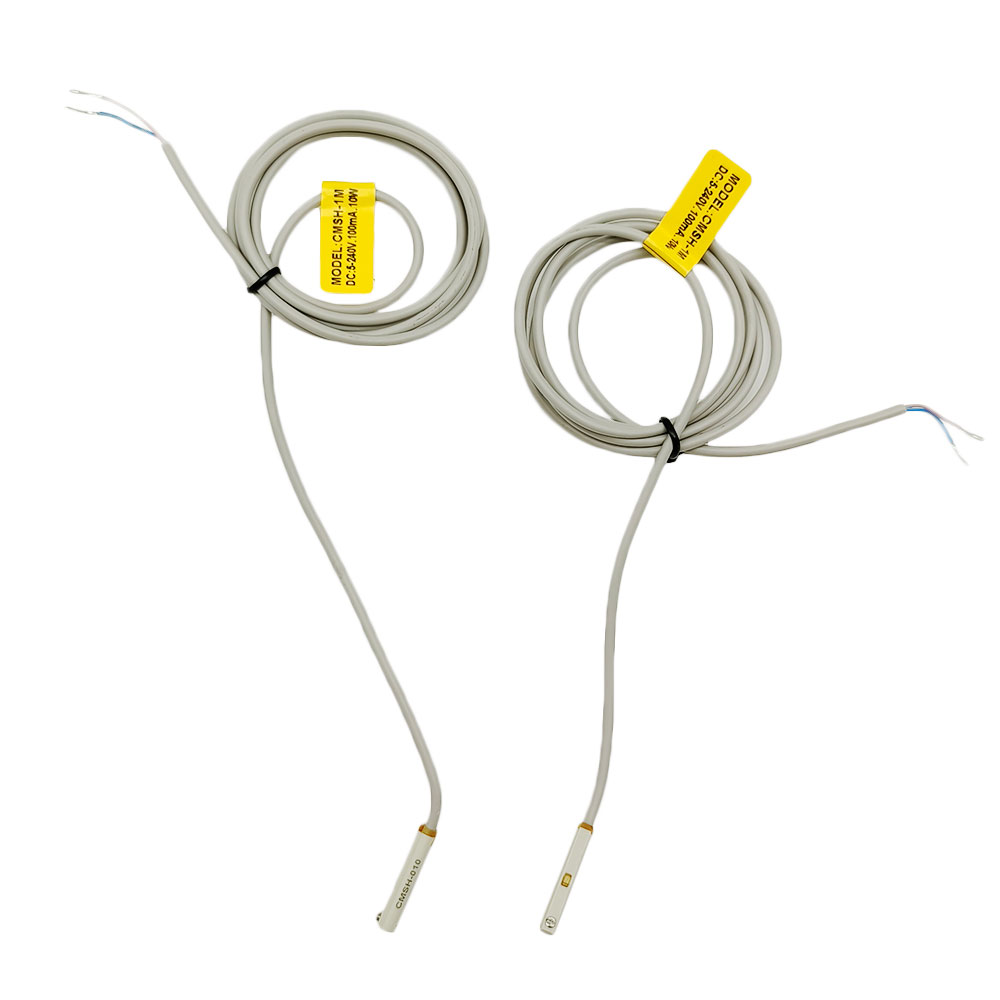

2 x Elektronischer Magnetschalter Sensor
1 x Bedienungsanleitung
Einführung:

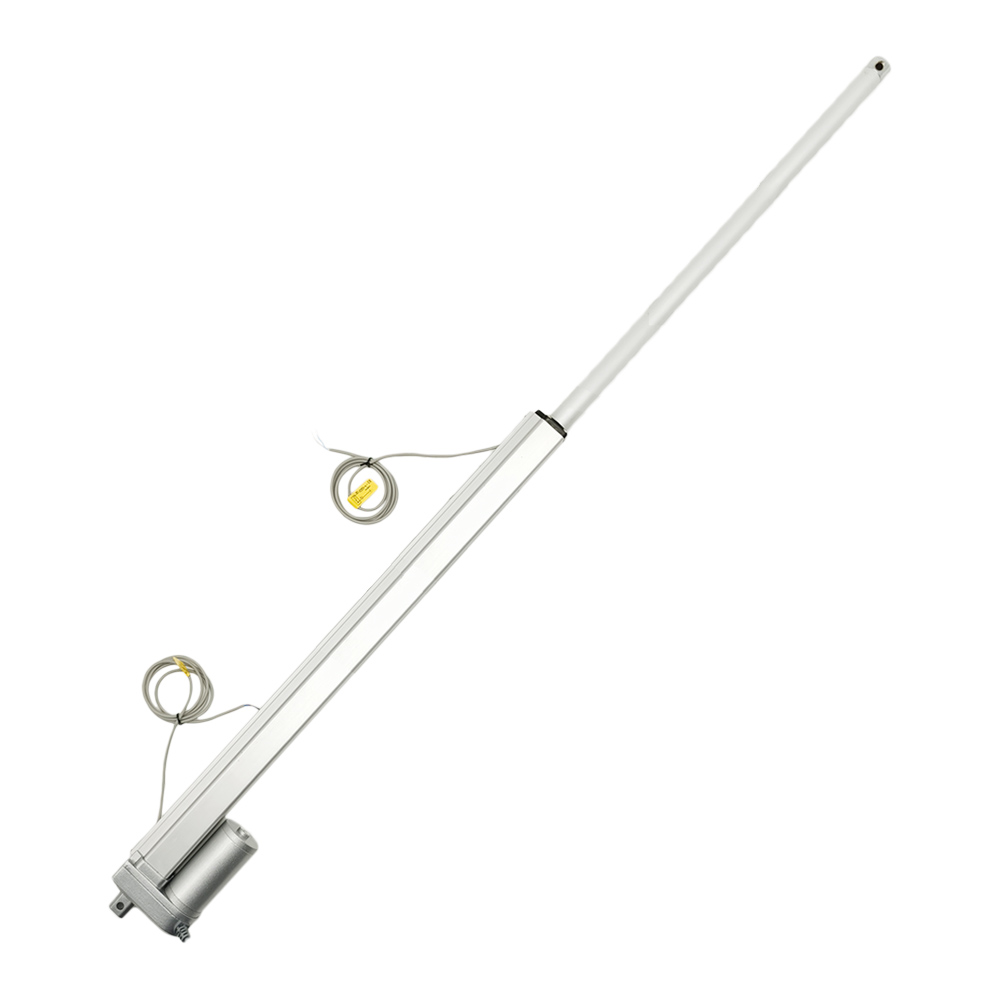

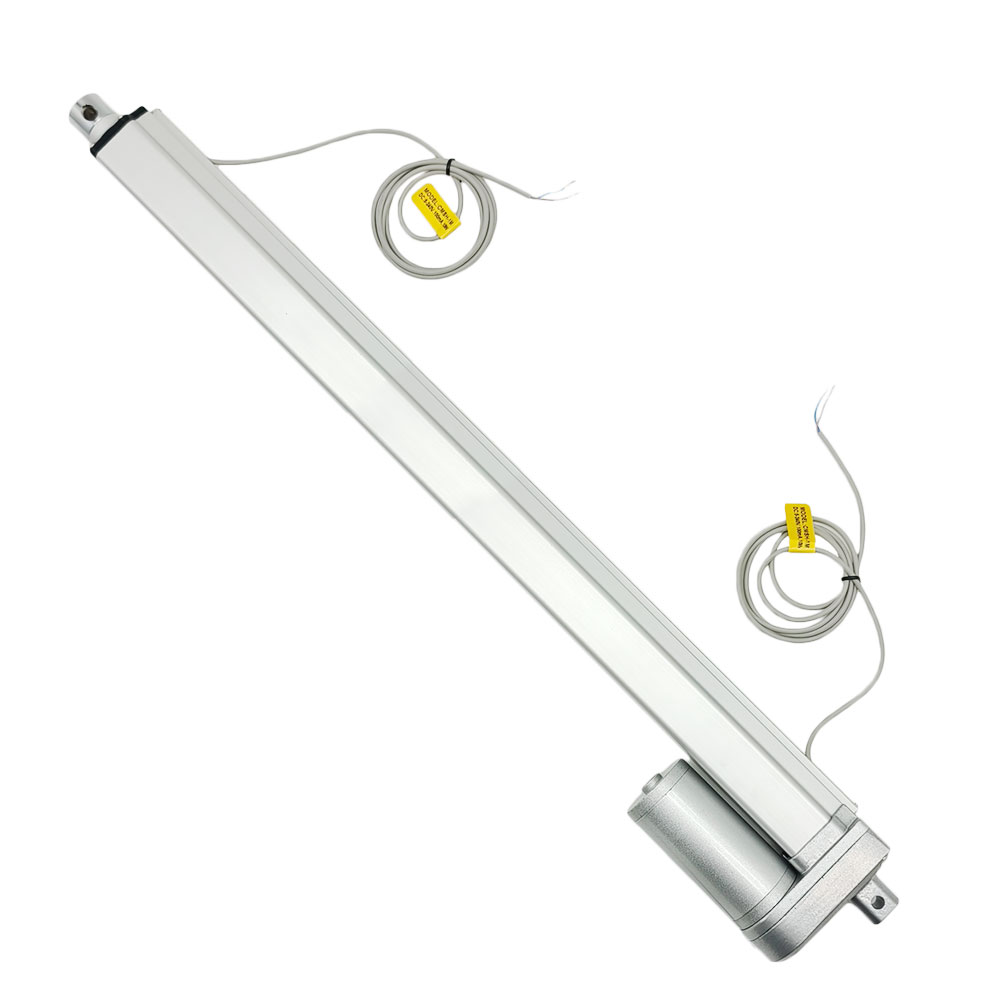

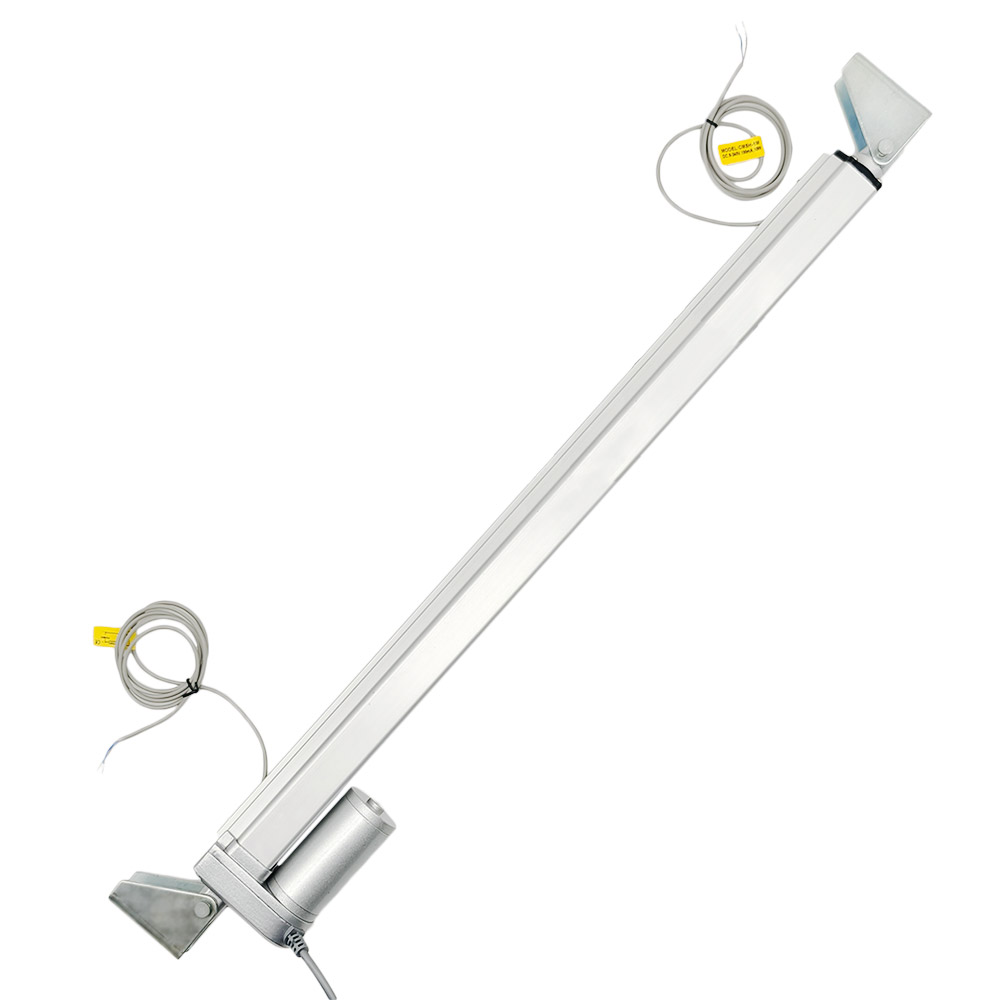

Dies ist ein Linearantrieb mit einstellbarem Hub. Er ist mit zwei externen
Magnetschaltern ausgestattet, die frei gleiten können. Durch die Einstellung
der Position dieser beiden Magnetschaltern kann der Linearantrieb gesteuert
werden, um innerhalb der eingestellten Hublänge zu arbeiten. Beispielsweise
können Sie einen Linearantrieb mit einem Hub von 500 mm so einstellen, dass
er sich innerhalb eines Hubbereichs von 150 mm bis 400 mm bewegt.
Applikation:
Hauptsächlich verwendet für Türen, Fenster, Keller, Falltüren,
Solar-Tracking-Systeme, medizinische Geräte, Landmaschinen, Fahrzeuge,
Schiffe, Aufzugsplattformen, Hubtische, TV-Aufzüge, Roboter, Schränke,
Massagesofas, elektrische Betten, medizinische Stühle und andere elektrische
Geräte. Es kann diese Geräte öffnen, schließen, schieben, ziehen, anheben
und absenken.
Es kann hydraulische und pneumatische Produkte ersetzen, um den
Stromverbrauch zu sparen.
Kennzeichen:
Hochwertige Produkte und hochwertige Dienstleistungen
Neues Gehäusedesign, hohe Arbeitsstabilität
Metallgehäuse, geeignet für den Einsatz in sehr rauen Umgebungen
Metallgetriebe, hochfestes verschleißfestes Getriebe

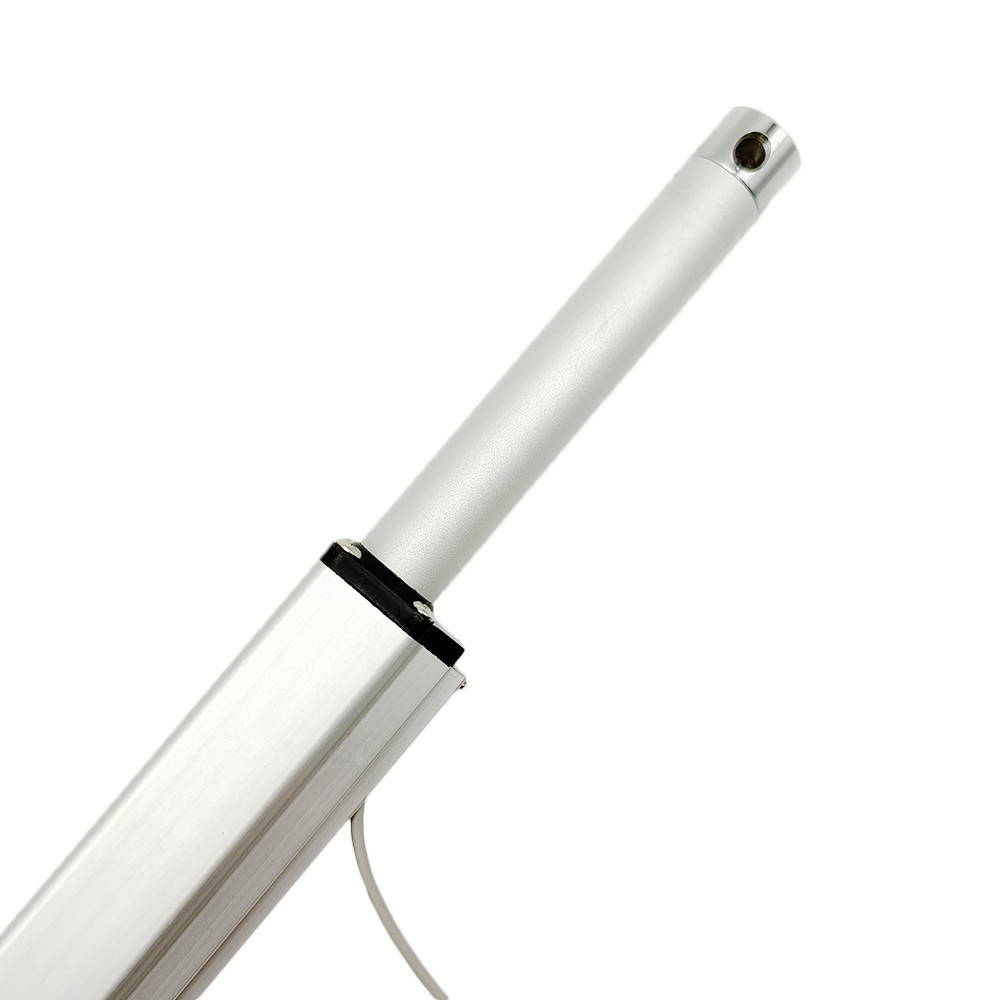

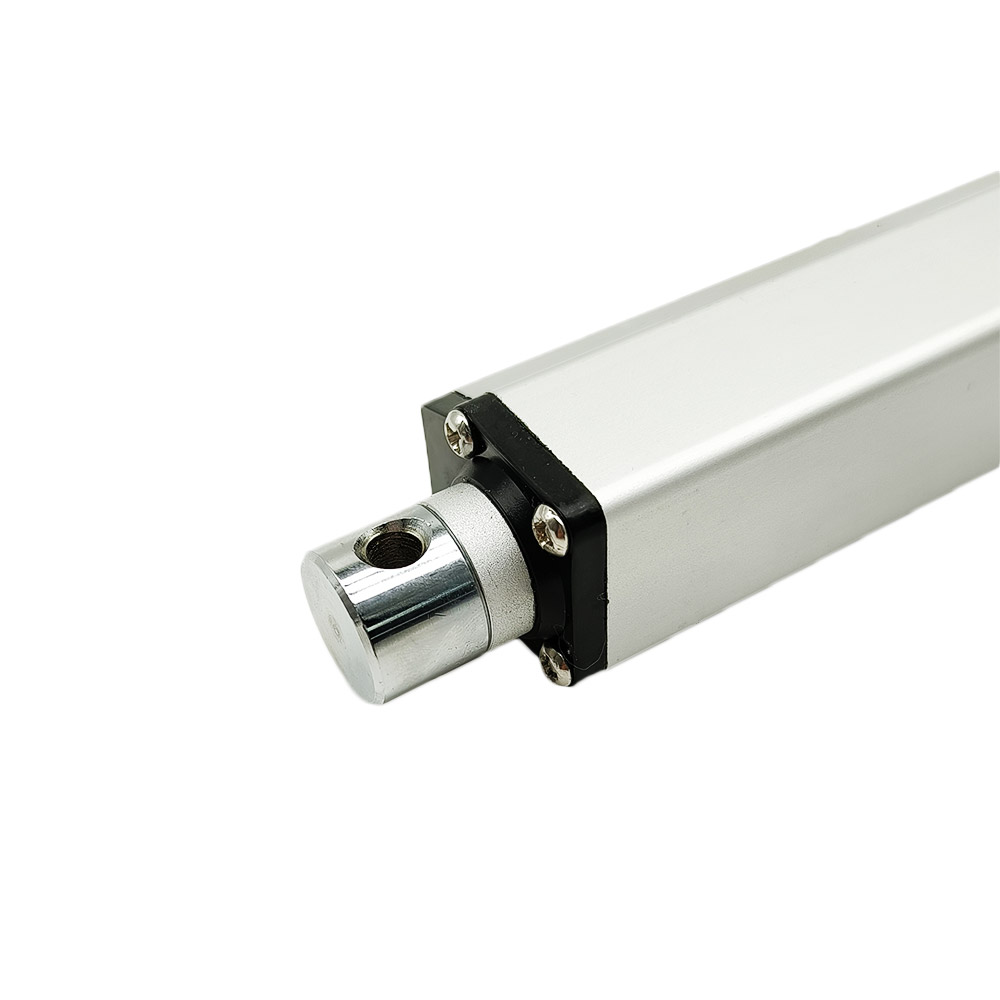

Teleskoprohr und Außenrohr aus Aluminiumlegierung, gute
Korrosionsbeständigkeit

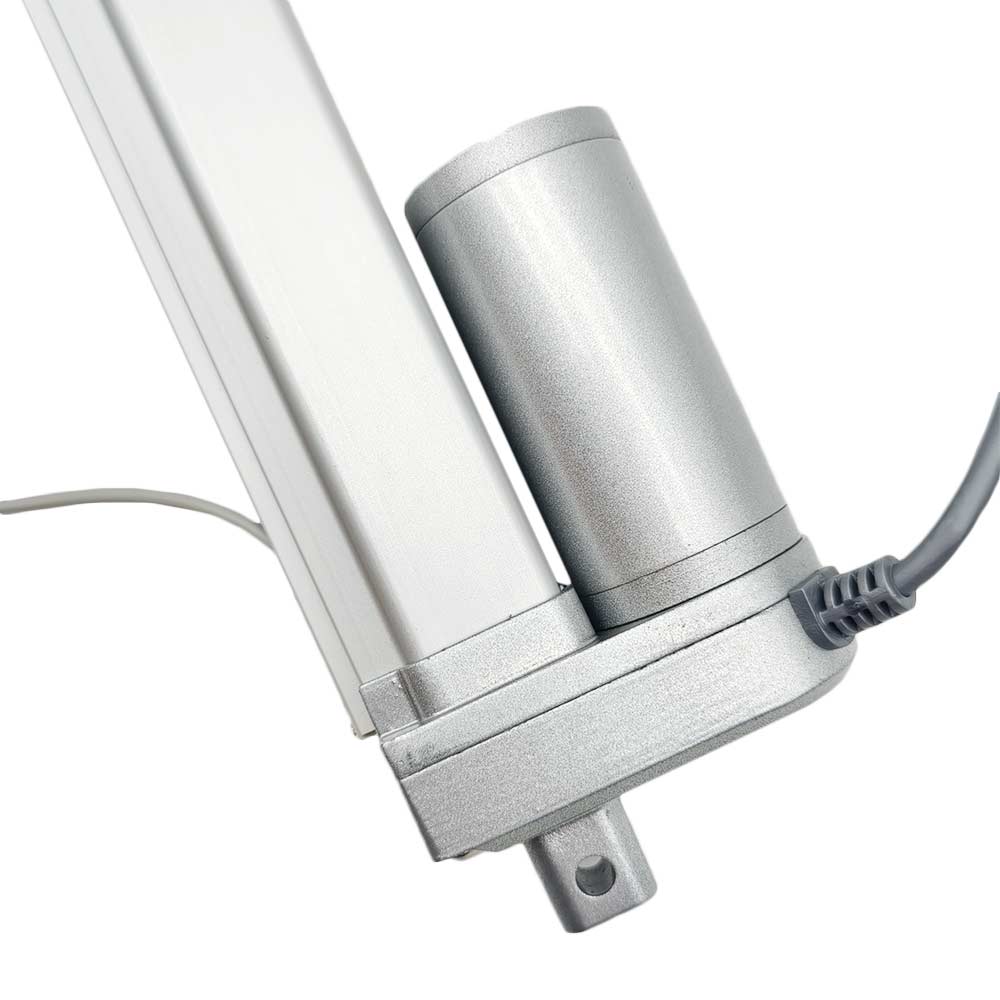

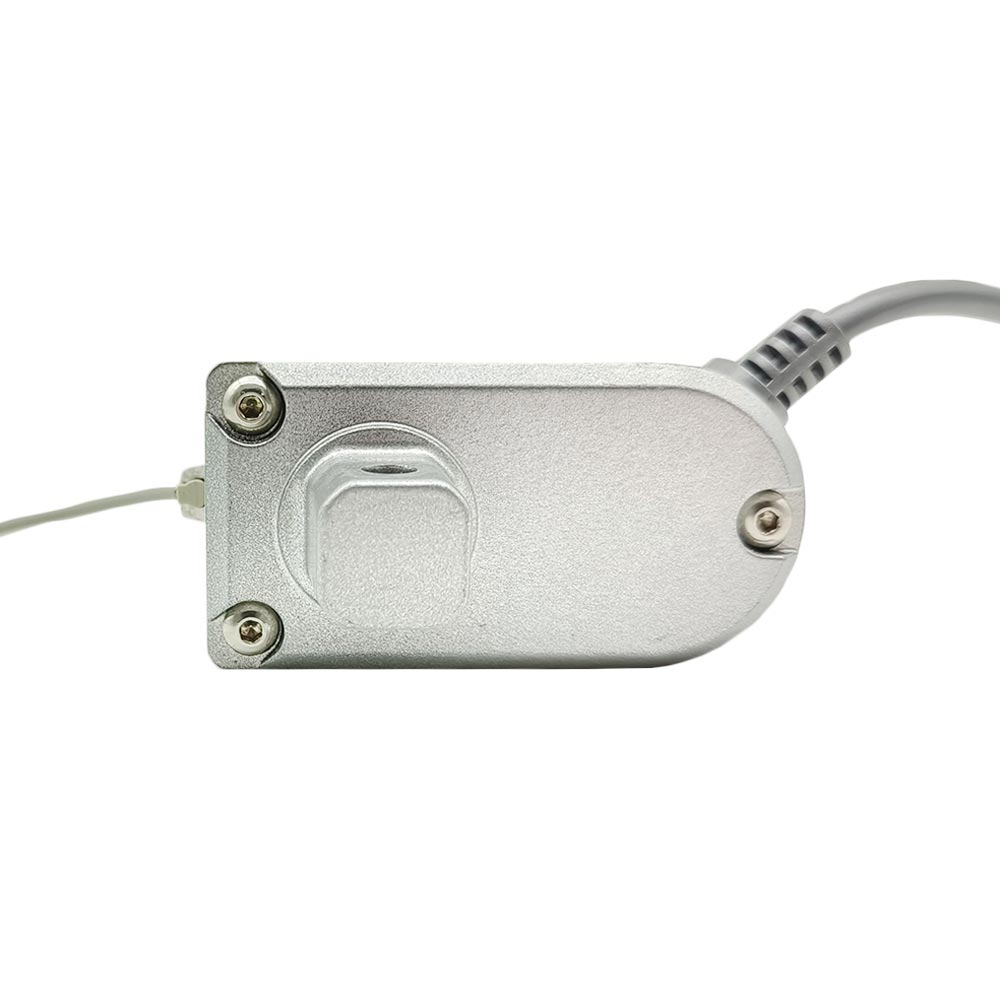

Robustes Design, Hochleistungs Gleichstrommotor
Starker Schub, bis zu 2000N / 200 kg
Mehrere Geschwindigkeits optionen, von 5 mm/s bis 160 mm/s
Mehrere Hublänge optionen, von 10 mm bis 1000 mm
Wir können jede Hublänge von 10 mm bis 1000 mm anpassen, z. B. 225 mm, 660
mm, 950 mm usw.
Fortschrittliche wasserdichte und staubdichte Technologie
Niedrige Stromverbrauch und niedrige Lärm

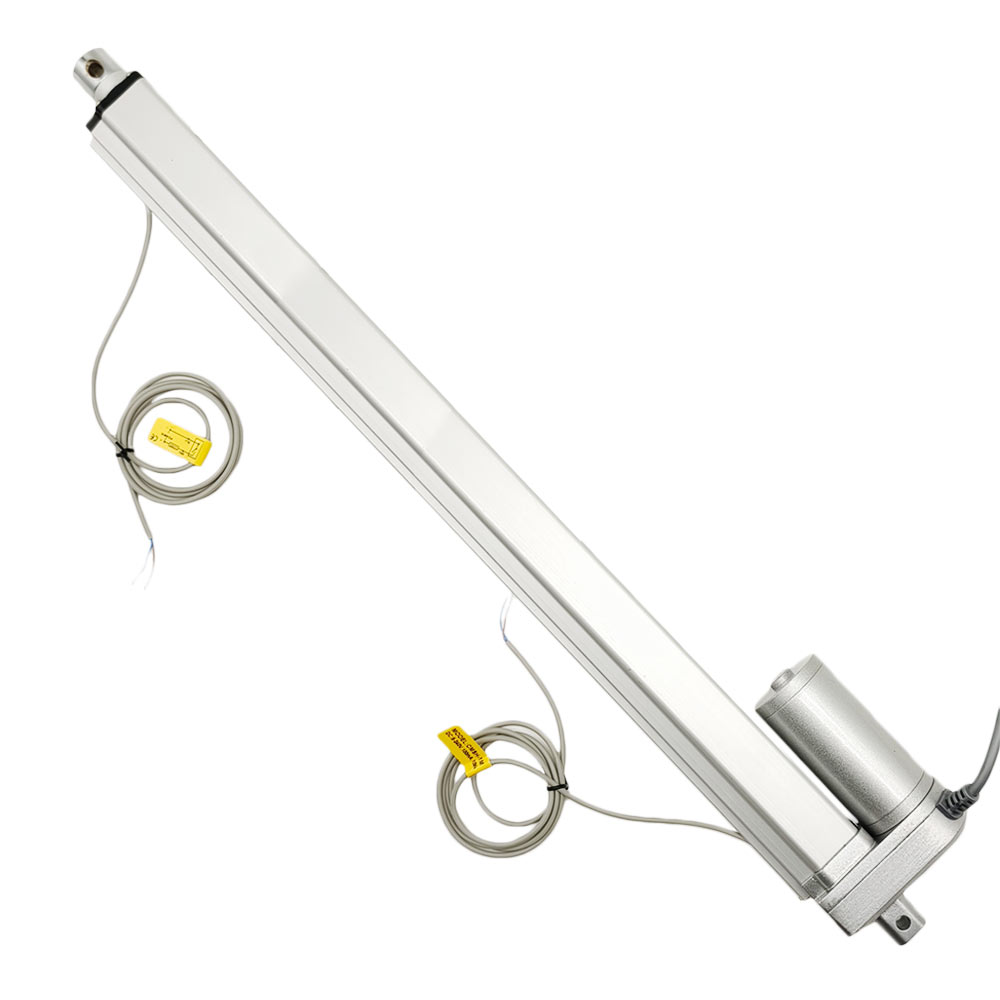

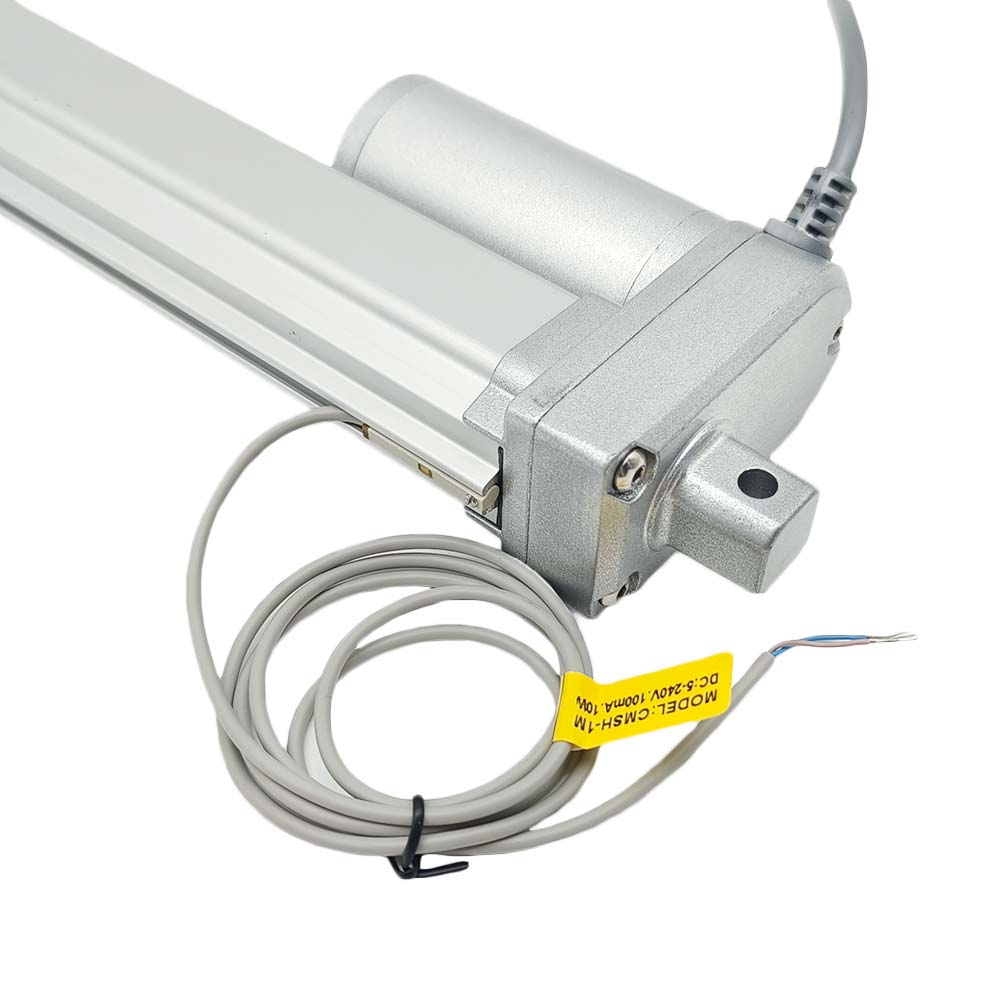

Ausgestattet mit zwei externen Magnetschaltern, die frei gleiten können,
kann der Linearantrieb durch die Einstellung der Position dieser beiden
Magnetschaltern gesteuert werden, um innerhalb der eingestellten Hublänge zu
arbeiten.

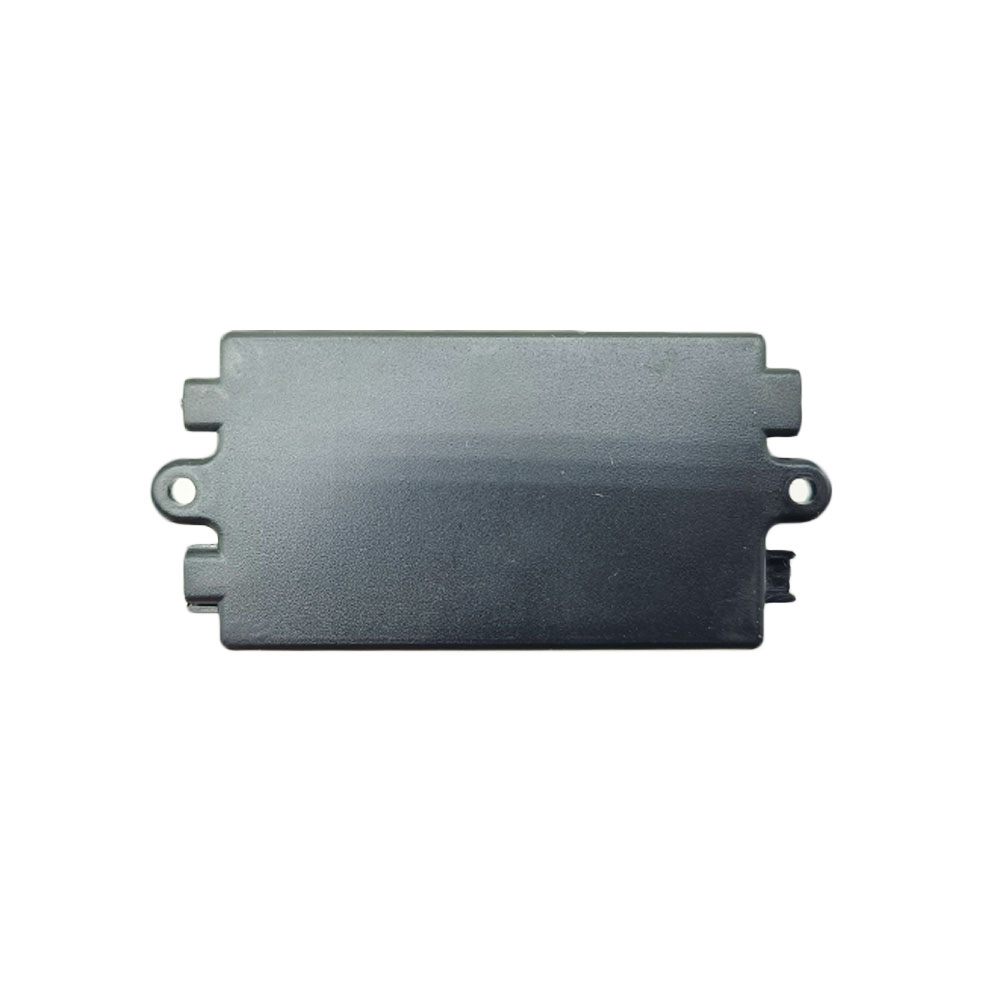

Externe Magnetschaltern müssen in Verbindung mit der Magnetschaltersteuerung
verwendet werden.
Eingebaute zwei Endlagenschalter, der Linearantrieb stoppt automatisch wenn
die Hubstange die Endposition erreicht.
Hohe Selbsthemmung, nach dem Stoppen automatisch verriegeln, und es ist
keine Stromversorgung erforderlich.
Wartungsfrei
Spezifikationen:
Optionale Arbeitsspannung: 12V DC oder 24V DC. Sofern Sie nicht nur eine 12V
Stromversorgung zur Verfügung haben, empfehlen wir Ihnen, einen
Linearantrieb mit 24V Arbeitsspannung zu wählen.
Hubbereich: 400 mm
Optionale Geschwindigkeit: 5±1mm/s, 10±2mm/s, 15±3mm/s, 20±4mm/s, 30±5mm/s,
50±10mm/s, 100±15mm/s, 160±20mm/s
Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche
Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last
zunimmt.
Max. Last: 2000N / 200 kg bei 5mm/s
Linearantrieb kann maximale Tragfähigkeit erreichen, wenn es in vertikaler
Richtung arbeitet, und die Zugkraft ist geringer als die Schubkraft.
Leerlaufstrom: 0.5~1A bei 12V oder 0.3~0.5A bei 24V
Volllaststrom: 3~6A bei 12V oder 1.5~3A bei 24V
Bitte verwenden Sie ein 12V/6A oder 24V/3A Netzteil, um einen Linearaktuator
mit Strom zu versorgen, oder verwenden Sie ein 12V/10A oder 24V/5A Netzteil,
um zwei Linearantriebe mit Strom zu versorgen, oder verwenden Sie ein 12V20A
oder 24V/10A Netzteil, um vier Linearantriebe mit Strom zu versorgen.
Wellendurchmesser: 20mm
Durchmesser der Befestigungslöcher: 6mm
Gehäusematerial: Aluminiumlegierung
Hubstangenmaterial: Aluminiumlegierung
Zahnradmaterial: Stahllegierung

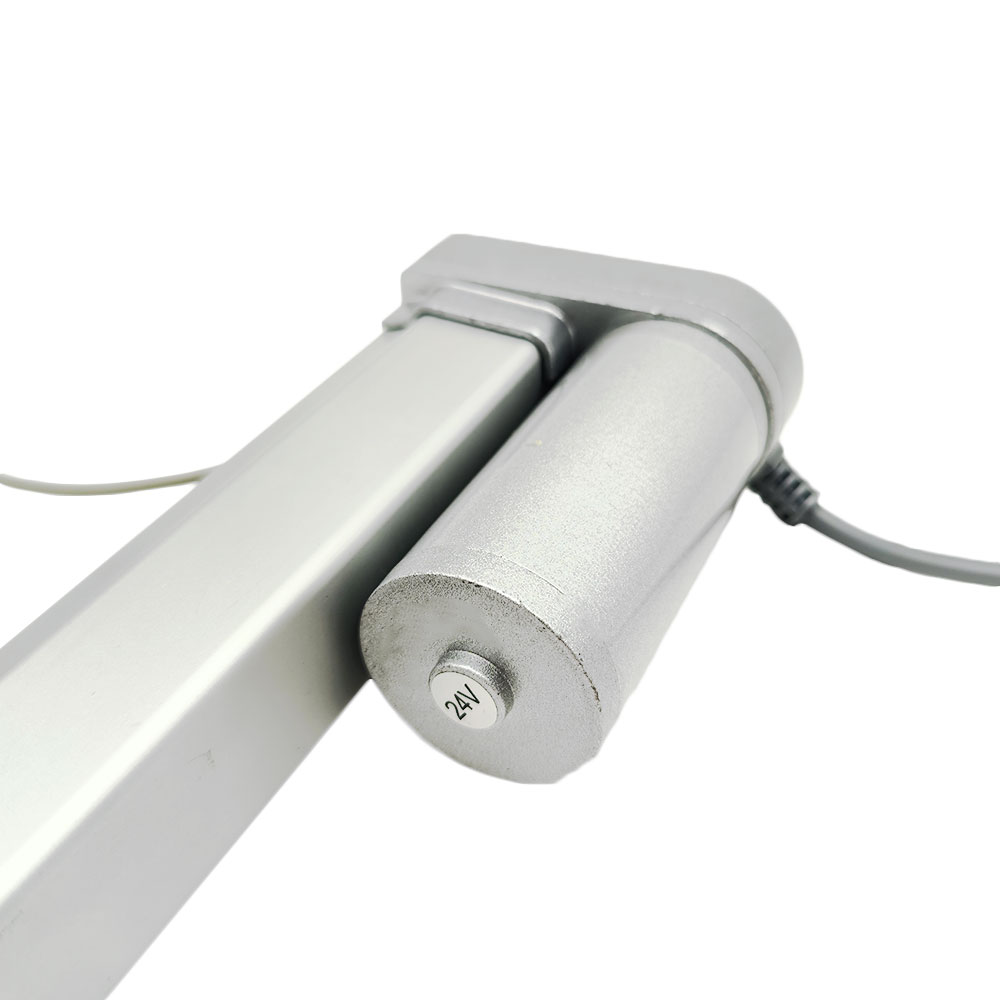

Motortyp: Gebürsteter Gleichstrommotor
Einschaltdauer: 20%, max. 5 Minuten Dauerbetrieb
Kabel: Gewöhnlicher zweiadriger Draht
Zertifizierungen: CE
Umgebungstemperatur: -26℃ bis 85℃
Betriebsgeräusch: ca. 46dB~56dB (Linearantriebe mit unterschiedlichen
Parametern haben unterschiedliche Geräuschpegel.)
Schutzklasse: IP65

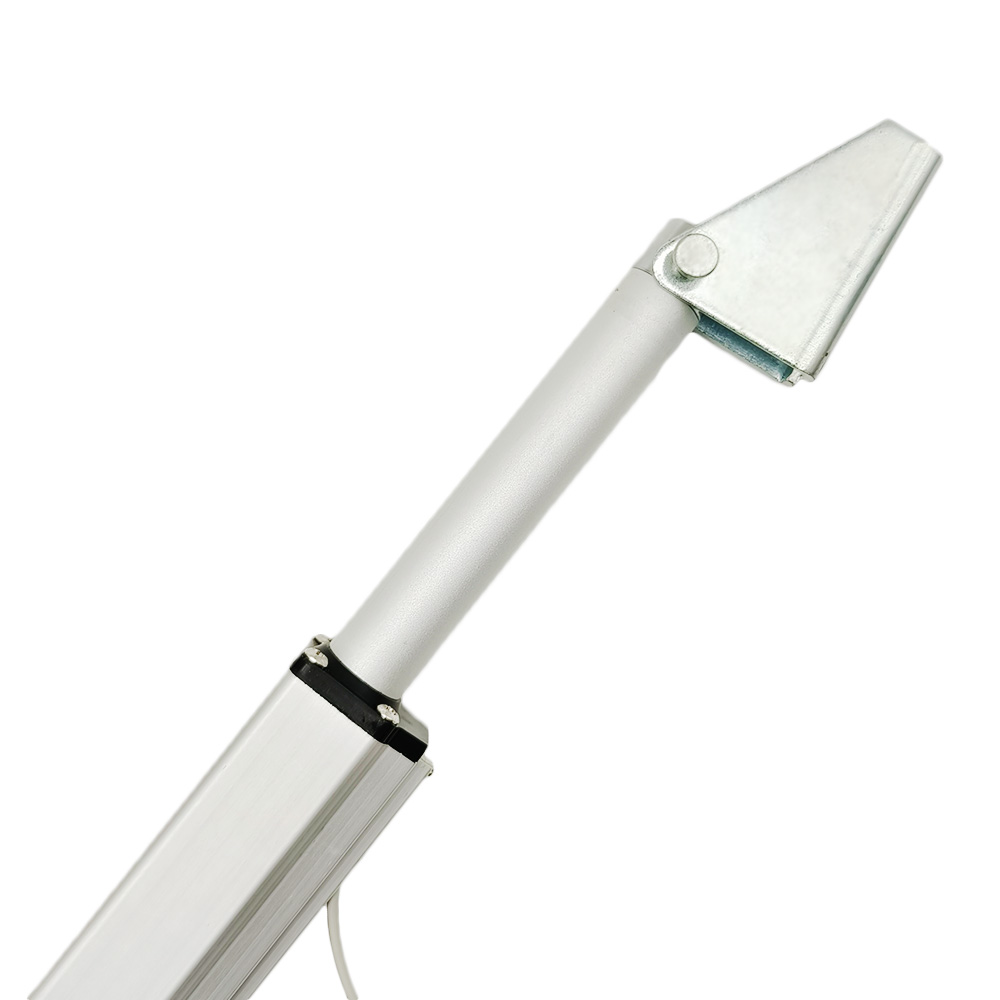

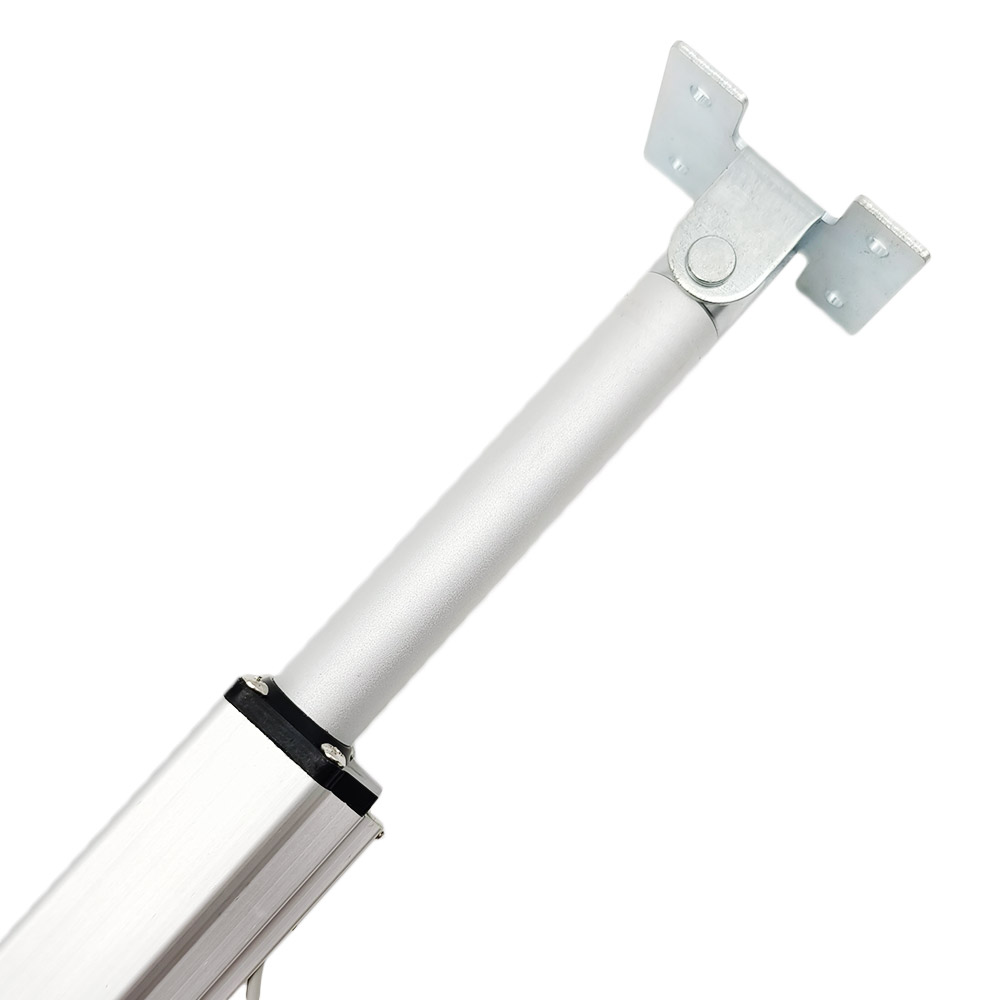

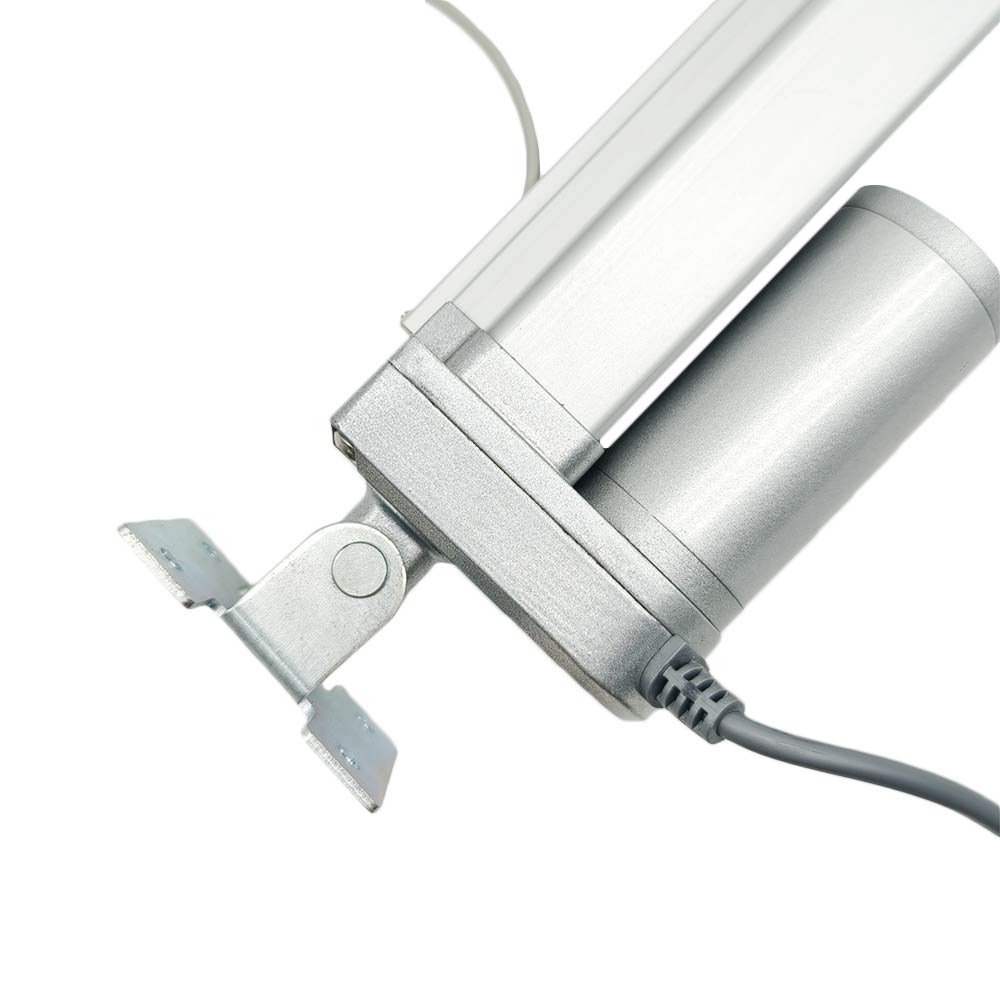

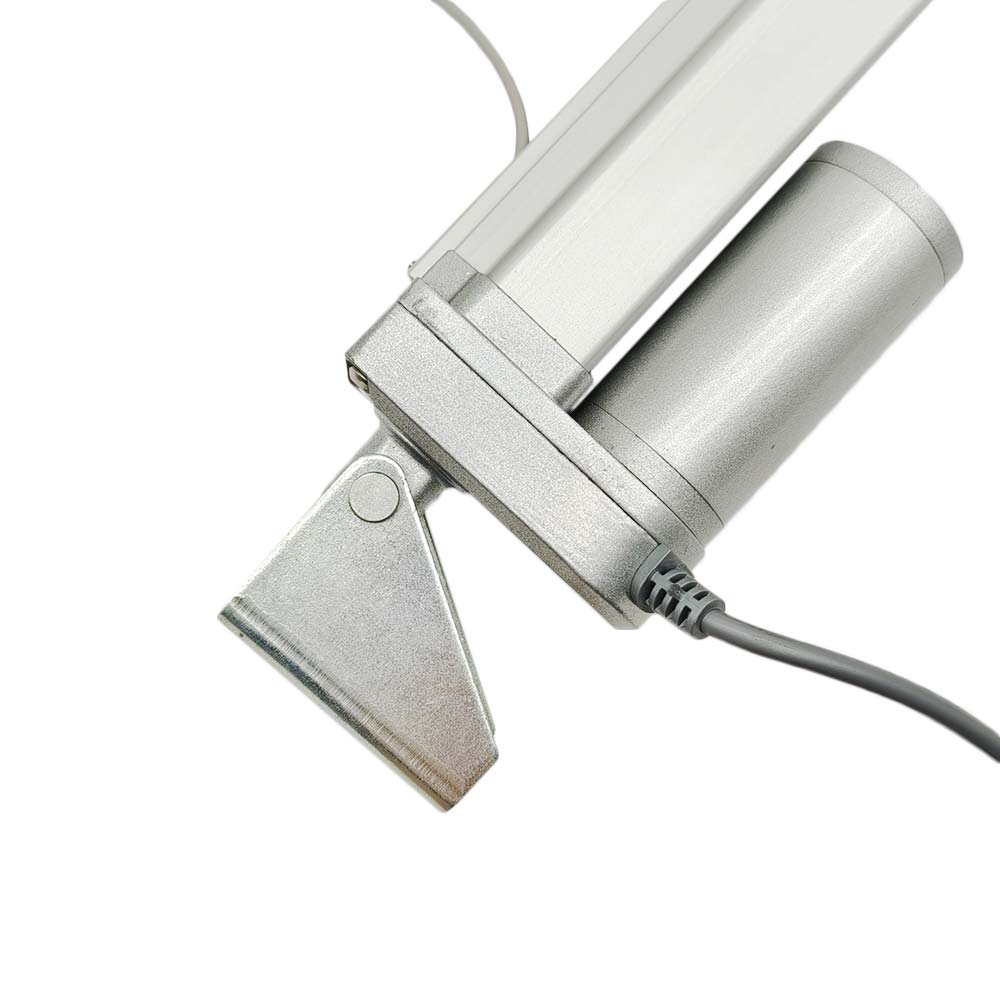

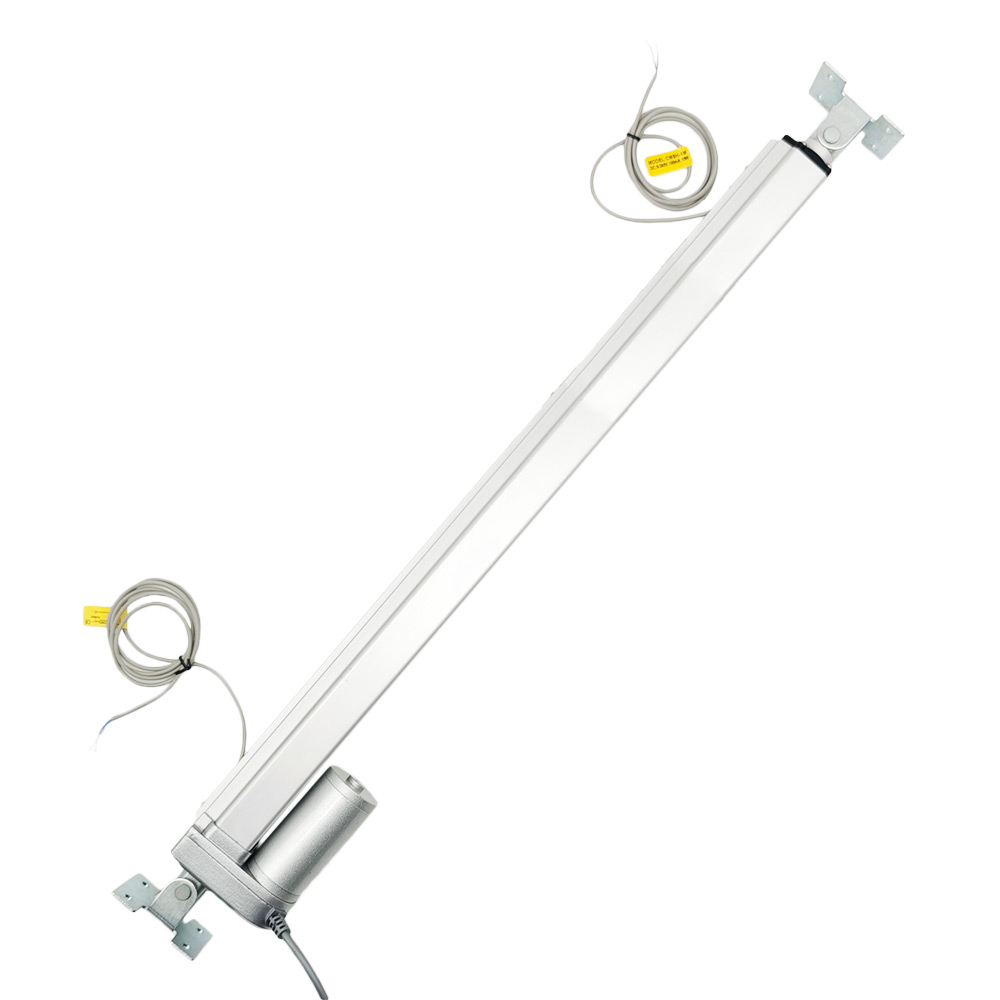

Montagehalterungen:
1. Dieser Linearantrieb enthält keine festen Montagehalterungen.klicken Sie
bitte
hier um sie zu kaufen.
2. Jeder Linearantrieb würde zwei Montagehalterungen benötigen, einer um den
Kopf des Linearantriebs zu befestigen, und eine andere um die Unterseite des
Linearantriebs zu befestigen.
3. Kompatible Montagehalterungen:
Halterung A und
Halterung C.
Anmerkung:
1. Wenn Sie zwei oder vier Linearaktuatoren vollständig synchron steuern
möchten, müssen Sie diesen Linearaktuatoren Hall Effekt Sensor hinzufügen,
und einen Synchronisation Controller kaufen. klicken Sie bitte
hier um zu
kaufen.
2. Wenn Sie ein Netzteil für den Linearantrieb benötigen, klicken Sie bitte
hier um sie zu kaufen.
3. Wenn Sie einen Fernbedienungsschalter verwenden möchten, um
Linearantriebe drahtlos zu bedienen, klicken Sie bitte
hier um zu kaufen.
Unterschiedliche Geschwindigkeiten und entsprechender Maximaler Schubkraft:
Geschwindigkeit ohne Last
Maximaler Schubkraft
5mm/s
2000N / 200 kg
10mm/s
1000N / 100 kg
15mm/s
800N / 80 kg
20mm/s
700N / 70 kg
30mm/s
500N / 50 kg
50mm/s
300N / 30 kg
100mm/s
150N / 15 kg
160mm/s
100N / 10 kg
Anmerkung:
1. Die obigen Daten sind die maximale Tragfähigkeit, die erreicht werden
kann, wenn der Linearantrieb in vertikaler Richtung läuft. Wenn das Gewicht
Ihrer Ausrüstung (z. B. einer Kellertür) 100 kg beträgt und Sie einen
Linearantrieb zum Öffnen dieser Tür verwenden möchten, müssen Sie die
tatsächlich auf den Linearantrieb wirkende Kraft gemäß Ihrer
Installationsmethode berechnen. Diese Kraft beträgt in der Regel das 2-5 fache
des Gewichts der Kellertür. Wenn Sie nicht wissen, wie man es berechnet, wenden
Sie sich bitte an uns, um Hilfe zu erhalten.
2. Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche
Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt.
Die Geschwindigkeit bei voller Last beträgt etwa 60–70% der Geschwindigkeit ohne
Last
3. Unterschiedliche Geschwindigkeiten entsprechen unterschiedlichen Höchstlasten.
Bitte wählen Sie die richtige Geschwindigkeit entsprechend der Geschwindigkeit
und der maximalen Belastung, die Sie benötigen.
4. Linearantriebe sind nicht für den Dauerbetrieb mit maximaler Last geeignet,
wir empfehlen ihn bei etwa der Hälfte der Maximallast arbeiten zu lassen, um
eine längere Lebensdauer zu erreichen.
5. Bei Linearaktuatoren mit einem Hub von mehr als 500 mm sollten Sie sie
normalerweise nicht mit ihrem maximalen Hub unter schweren Lasten arbeiten
lassen. Wenn Sie einen Hub von 600 mm wünschen, empfehlen wir Ihnen, einen
Linearantrieb mit einem Hub von 700-800 mm zu wählen.
6. Die maximale Zugkraft der Linearantrieb ist etwas geringer als seine maximale
Schubkraft.
7. Wenn die Geschwindigkeit des Linearantriebs 100mm/s oder 160mm/s beträgt, die
Selbsthemmungskraft ist viel kleiner als die Schubkraft. Bei anderen
Geschwindigkeiten ist die Selbsthemmungskraft größer als der Schub.

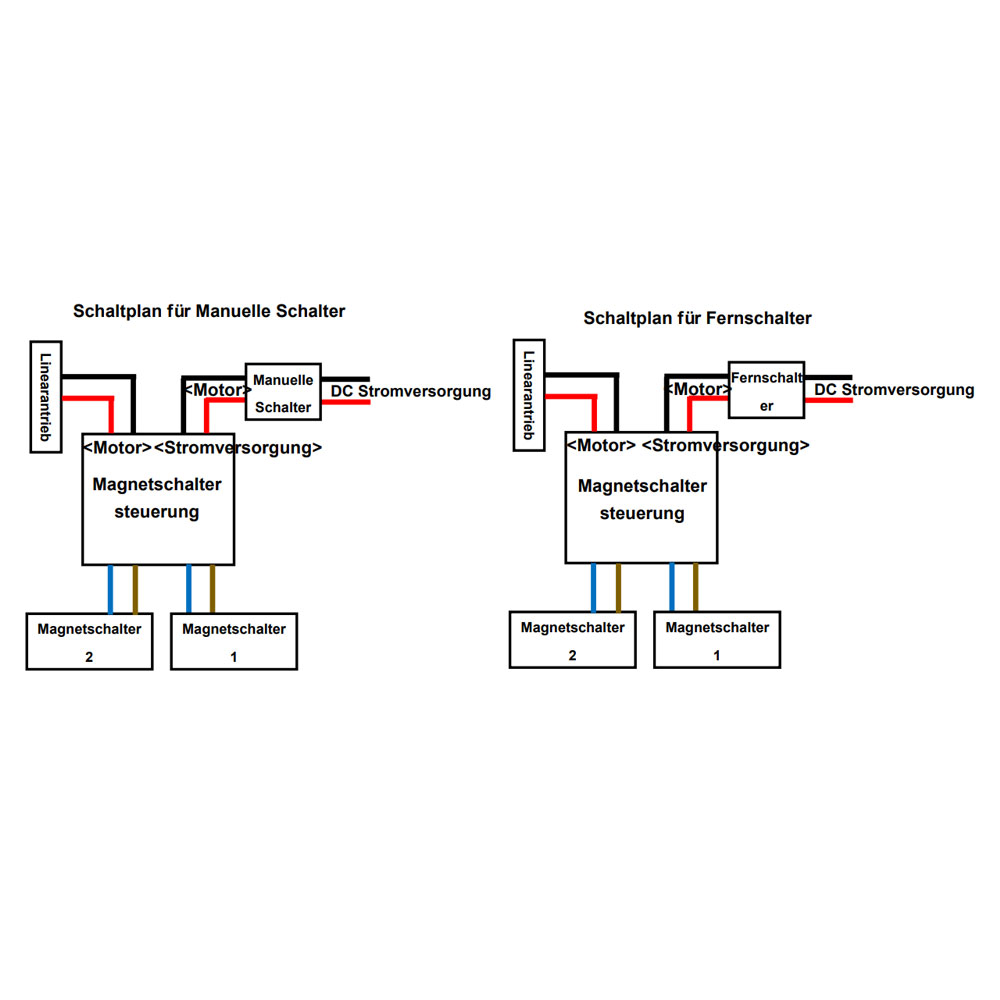

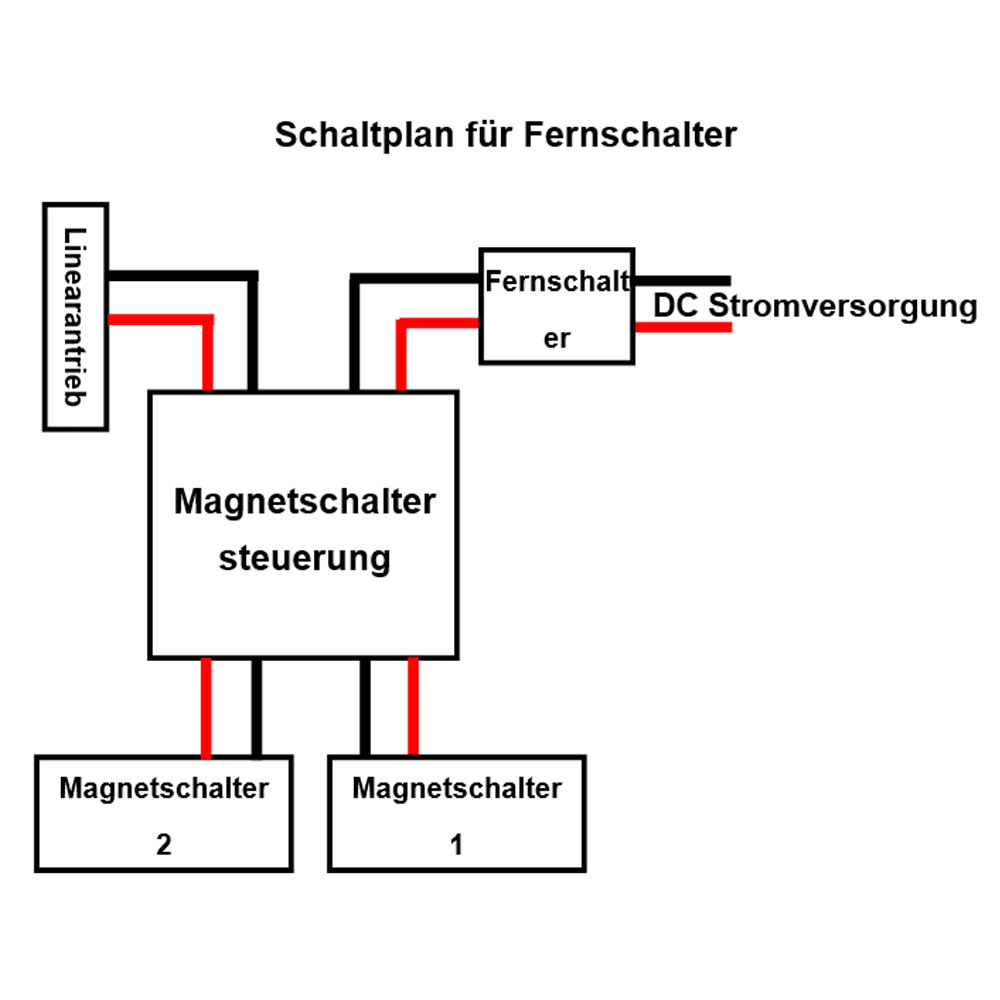

Verdrahtung:
Sie müssen einen Manueller Schalter oder einen Fernschalter anschließen, um
den Linearantrieb zu bedienen.
1) Verbinden Sie zwei Drähte der DC Stromversorgung an des zwei Klemmen
der Manueller Schalter oder Fernschalter.
2) Verbinden Sie des zwei Klemmen der
Magnetschaltersteuerung an des zwei Klemmen der Manueller Schalter
oder Fernschalter.
3) Verbinden Sie zwei Drähte der Linearantrieb an des zwei Klemmen
der Magnetschaltersteuerung. Sie können diese beiden Drähte austauschen, um
die Bewegungsrichtung des Linearantriebs zu ändern.
4) Verbinden Sie zwei Drähte des eines Magnetschalters an des zwei Klemmen der Magnetschaltersteuerung und verbinden Sie zwei Drähte des eines
anderen Magnetschalter an des zwei Klemmen der
Magnetschaltersteuerung. Anmerkung: Die beiden Drähte des Magnetschalters können nicht umgekehrt angeschlossen werden, für die spezifische Verdrahtung folgen Sie bitte dem Anschlussdiagramm unten.
Bedienung:
1. Der Bedienung durch den Manueller Schalter:
Drücken und halten die Taste am Manueller Schalter : Linearantrieb
fährt nach außen aus, wenn er sich in die Position des eines Magnetschalter
bewegt, Linearantrieb stoppt automatisch.
Drücken und halten die Taste am Manueller Schalter : Linearantrieb
fährt nach innen ein, wenn er sich in die Position des eines anderen
Magnetschalter bewegt, Linearantrieb stoppt automatisch.
2. Der Bedienung durch den Fernschalter:
Drücken und halten die Taste ▲ am Fernbedienung: Linearantrieb fährt nach
außen aus, wenn er sich in die Position des eines Magnetschalter bewegt,
Linearantrieb stoppt automatisch.
Drücken und halten die Taste ▼ am Fernbedienung: Linearantrieb fährt nach
innen ein, wenn er sich in die Position des eines anderen Magnetschalter
bewegt, Linearantrieb stoppt automatisch.

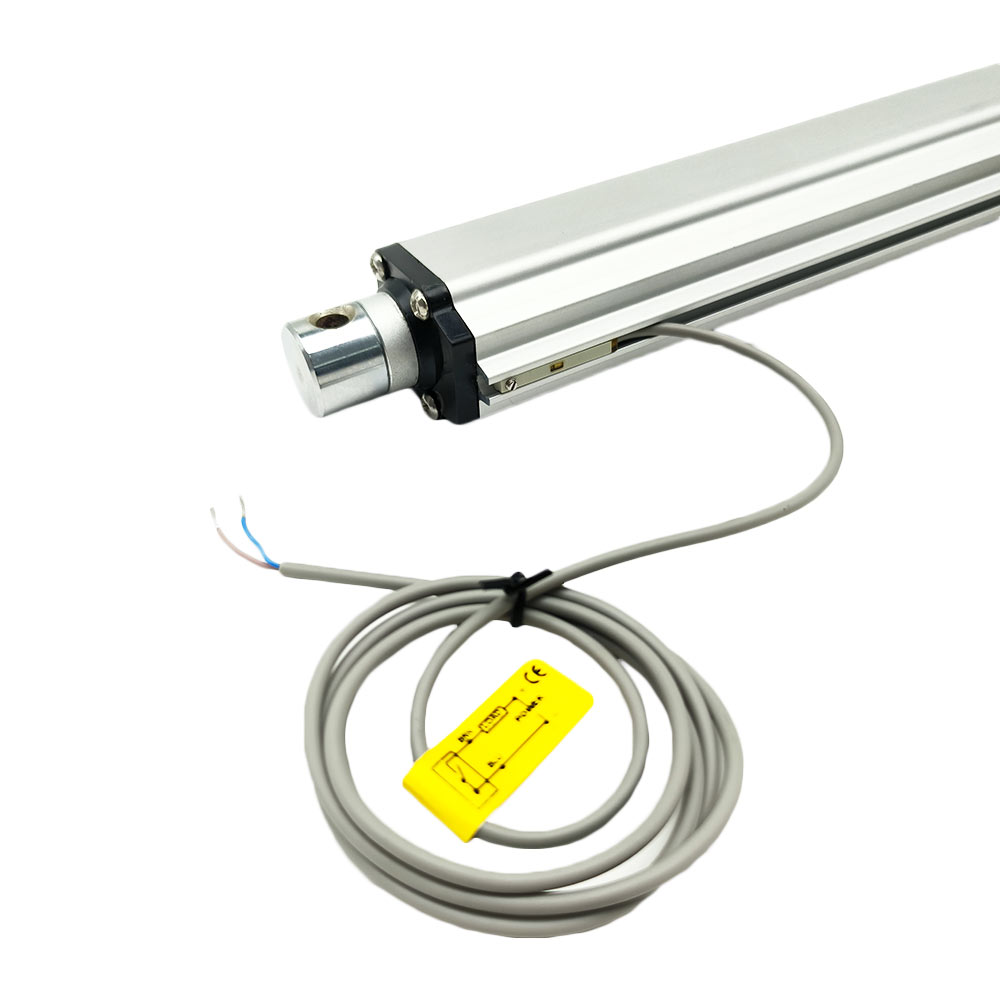

Wie man die Position des Magnetschalters einstellt:
Sie können einen kleinen Schraubendreher verwenden, um die
Befestigungsschraube des Magnetschalters zu lösen, dann den Magnetschalter
in eine geeignete Position bringen und die Befestigungsschraube wieder
festziehen.
Anmerkung: Wenn die Positionen der beiden Magnetschalter vertauscht sind,
tauschen Sie bitte ihre Positionen.
Produktionszeit:
Die Linearantriebe sind kundenspezifische Produkte, und diese Produkte sind nicht auf Lager, wir brauchen 3~7 Arbeitstage, um sie nach den in Ihrer Bestellung angegebenen Parametern herzustellen.
Retoure oder Austausch:
Die Linearantriebe sind kundenspezifische Produkte, wir müssen sie gemäß den
in Ihrer Bestellung angegebenen Parametern herstellen, damit wir keine
Rücksendungen akzeptieren oder Bestellungen stornieren können. Bestellen
Kunden ungeeignete Linearantriebe selbst, nehmen wir auch keinen Umtausch
an, bitte haben Sie Verständnis.
Wir können 3D CAD Modell Dateien im STEP-Format für Linearantriebe zur
Verfügung stellen. Bitte kontaktieren Sie uns per E-Mail, wenn Sie sie
benötigen.
