Besonderheit:
- Drahtlose Steuerung, einfach zu installieren.
- Sie können die verzögerte Zeit von 0 bis 99 Sekunden setzen.
- Kontrolliert die Lichter, Motoren, Ventilatoren, elektronischen bedienten Türen / Schlösser / Fenster / Markisen / Autos oder andere Ausrüstungen, die mit Spannung AC110~240V oder DC0~28V sind.
- Mit dem Sender können Sie den Empfänger von jedem Orten innerhalb einer zuverlässigen Entfernung an-/zumachen; das Funksignal kann durch Wände, Böden und Türen laufen.
- Geschutzt vor Gegenstrom und übermäßigem Strom.
- Benutzt einen 8-bit Mikroprozessor, der mit dem niedrigen Strom ist, und die Hochgeschwindigkeits-CMOS Technologie
- Zuverlässige Kontrolle: Sender (Kodierung) und Empfänger (Dekodierung) benutzen einen 8-Bit Kode.
- Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
- Wenn Sie zwei oder mehr Empfänger an den gleichen Orten benutzen, können Sie die mit verschiedener Kodes einstellen.
- Sendefrequenz: 433MHz

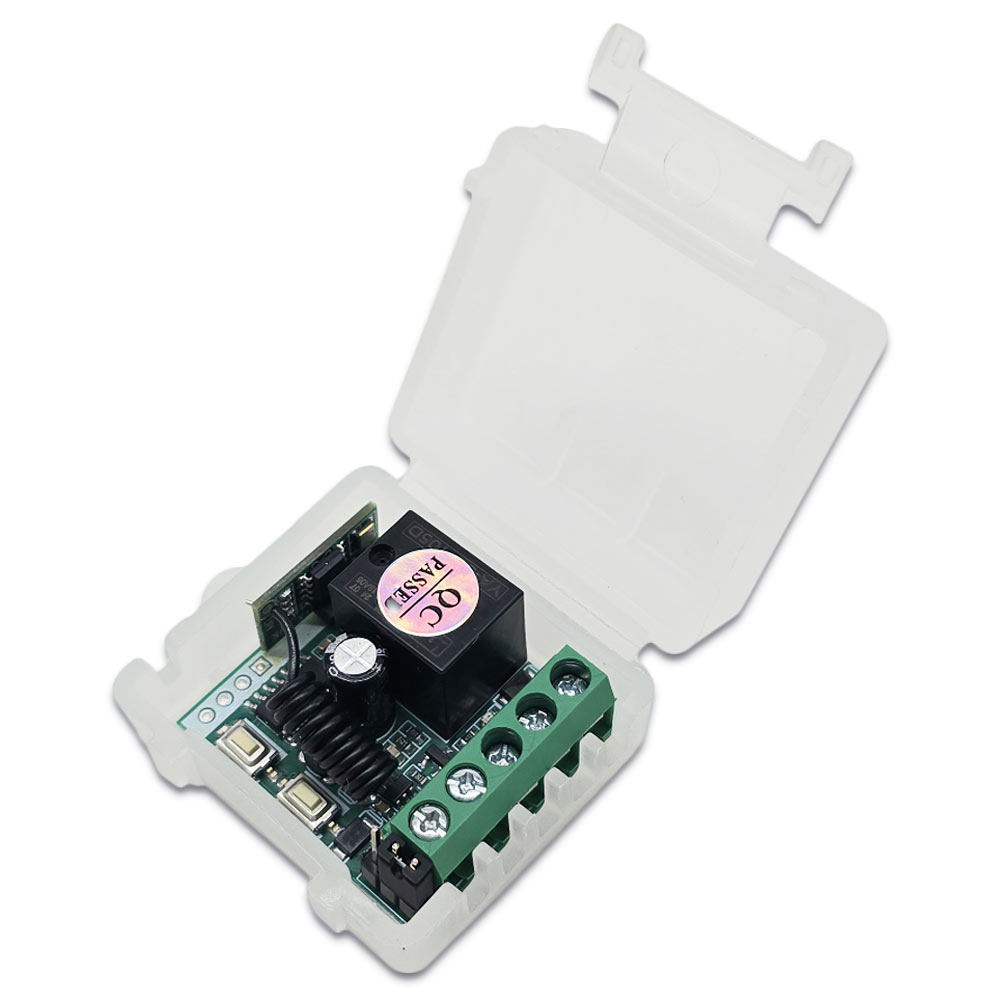

Empfänger
- Modell Nr.: S1UD-DC06 / S1UD-DC09 / S1UD-DC12 / S1UD-DC24
- Kanal: 1 Kanal
- Kontrollmodus: Toggle, Momentan,
Verklinkte
- Verzögernde Zeit: 0 bis 99 Sekunden
- Kodierung Typ: Festcode oder Lerncode
- Kodierung Setzen: Durch Lernen
- Stromversorgung (Betriebsspannung): DC6V (S1UD-DC06), DC12V±1V (S1UD-DC12), DC9V±1V (S1UD-DC09), DC24V±1V (S1UD-DC24)
- Bereich des Arbeitsspannung vom Relais: AC110~240V oder DC0~28V
- Ausgabe: Relais gibt aus: (Normalerweise geöffnet und Normalerweise geschlossen)
- Maximaler Arbeitsstrom des Relais: 7A

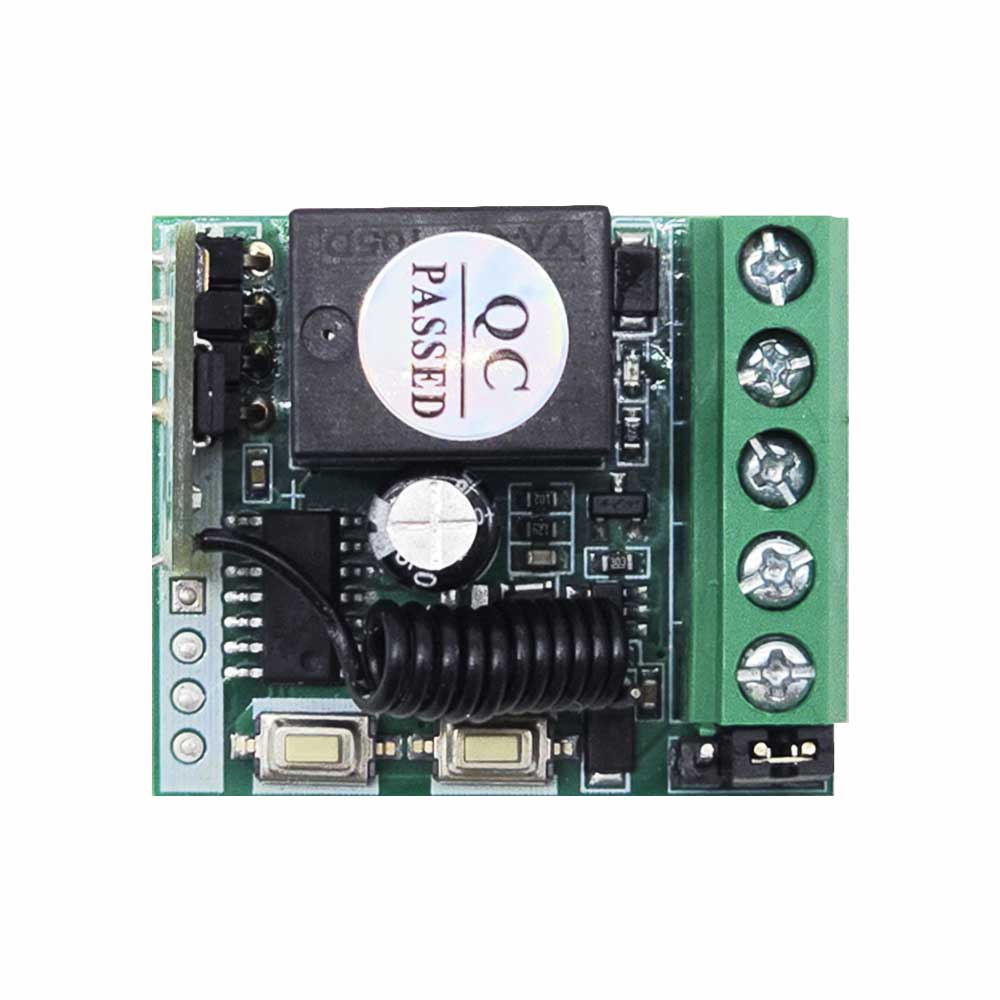

- Maße von PCB: 45mm x 30mm x 15mm

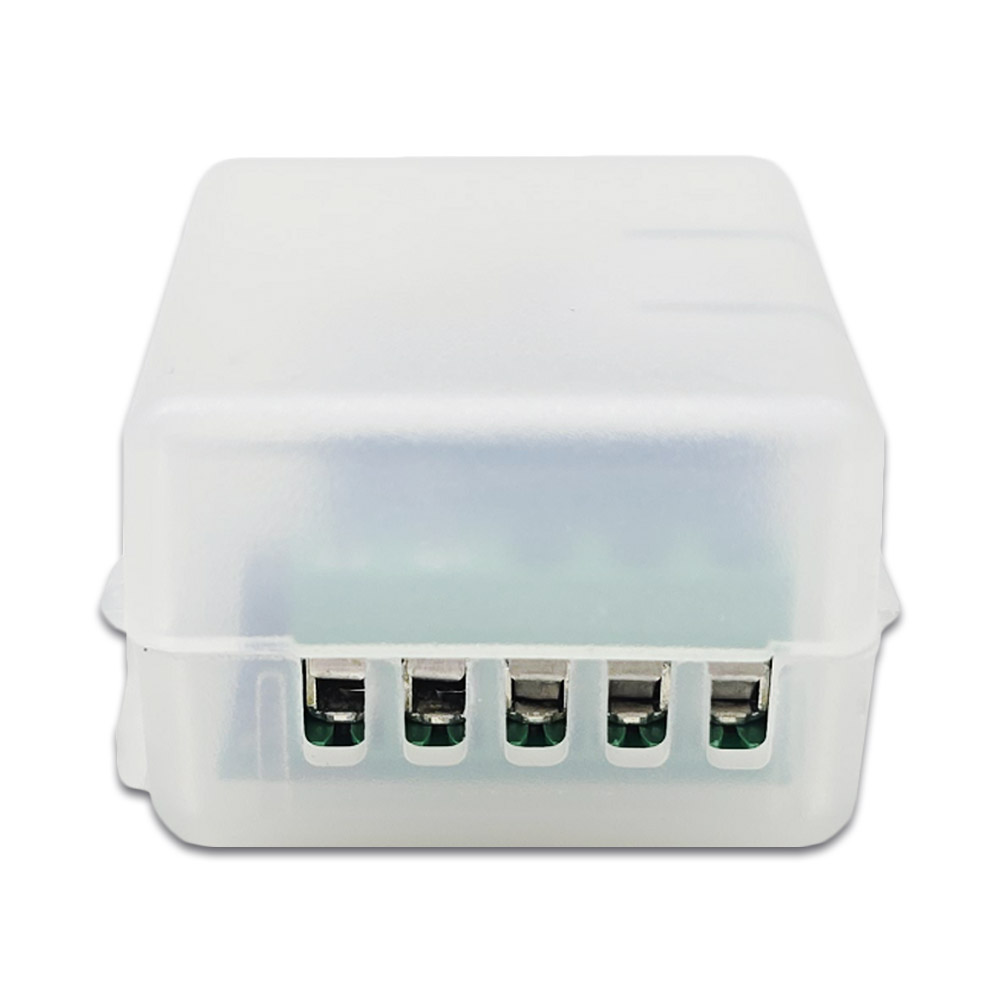

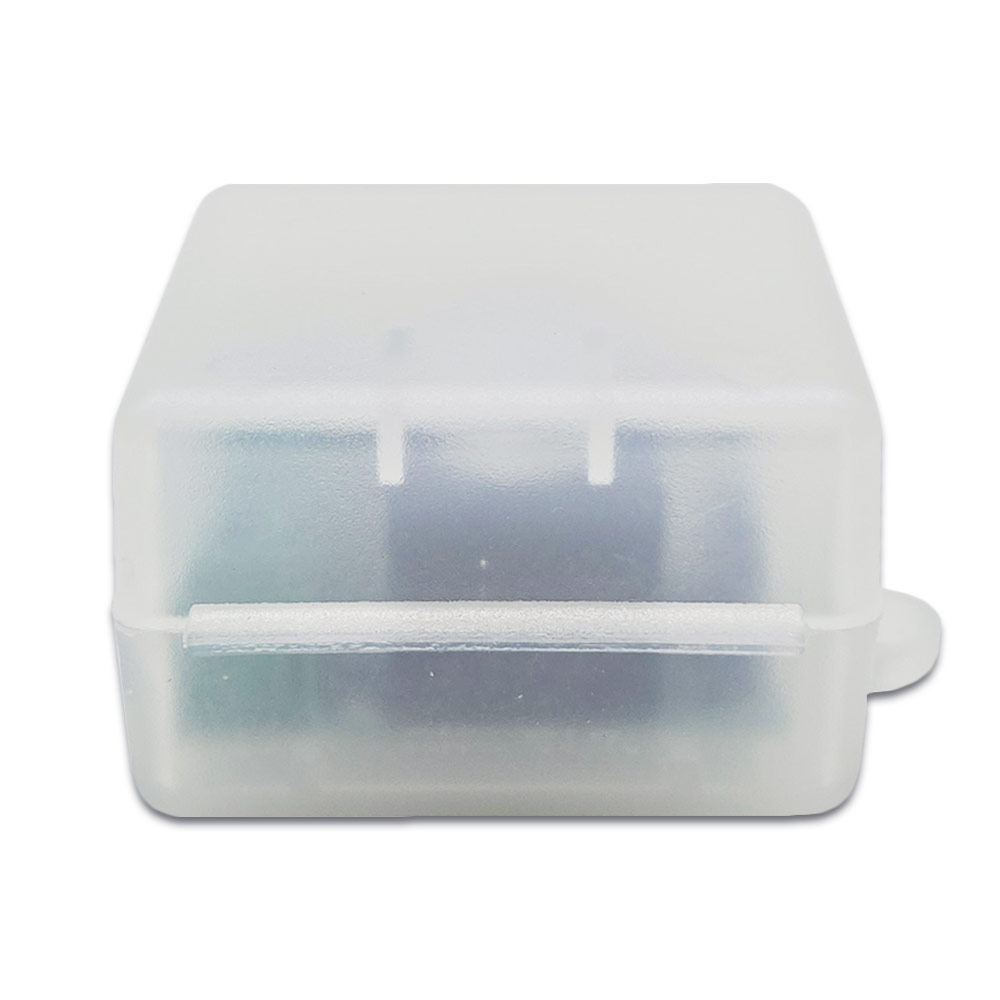

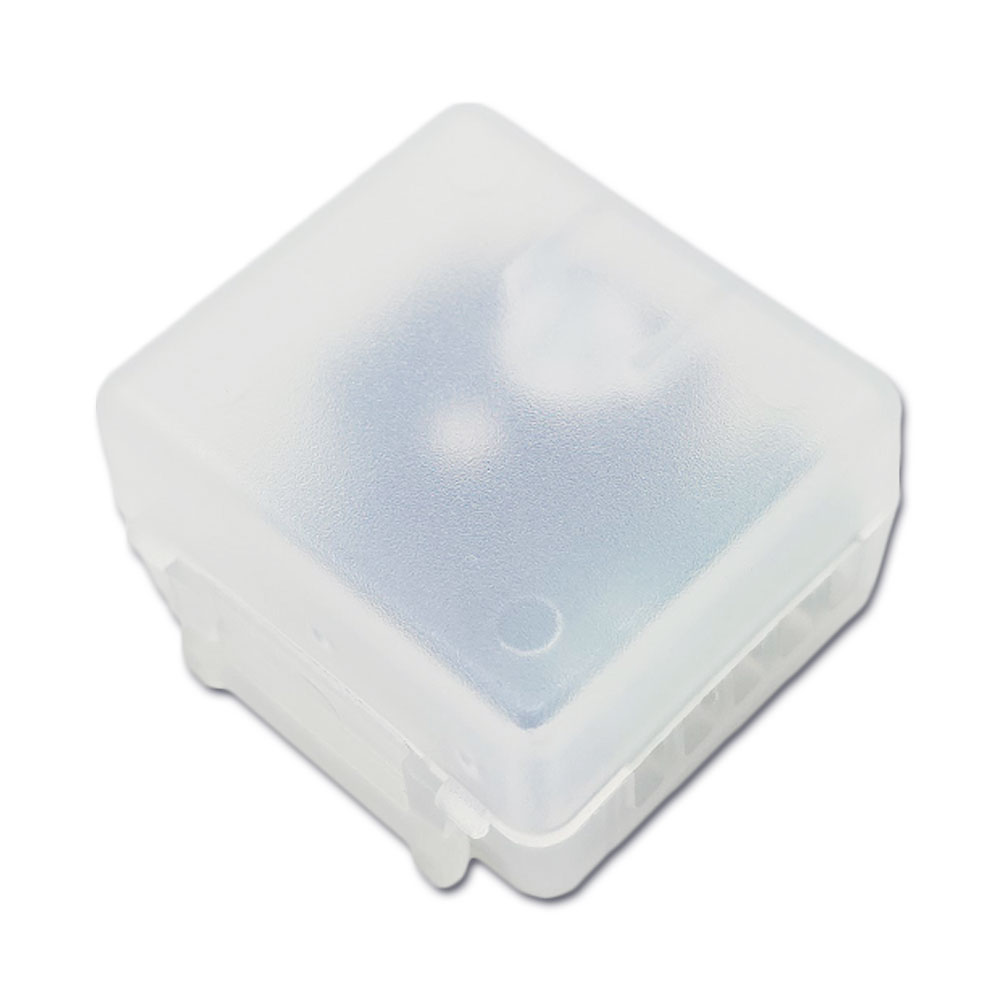

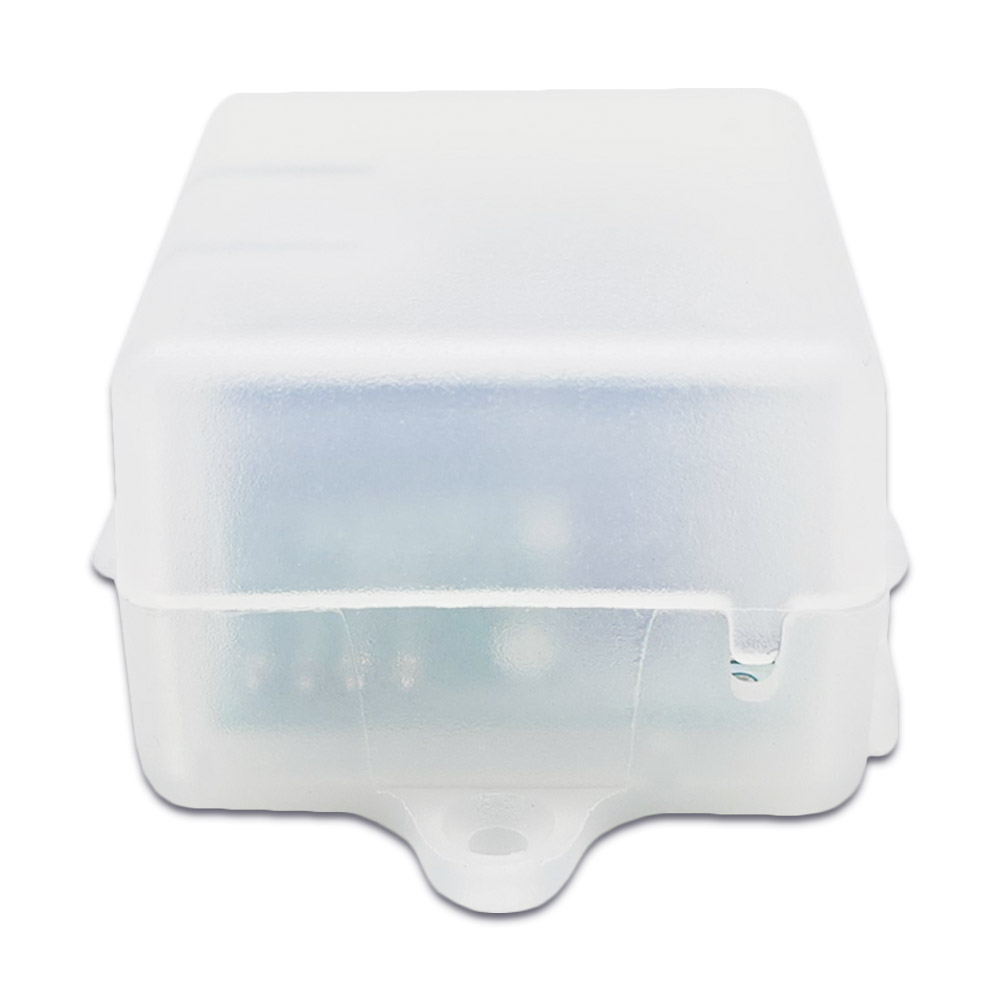

- Maße von Gehäuse: 50mm x 35mm x 23mm
- Sensitivität vom Empfänger: -114dbm
- Statischer Strom: ≤10mA

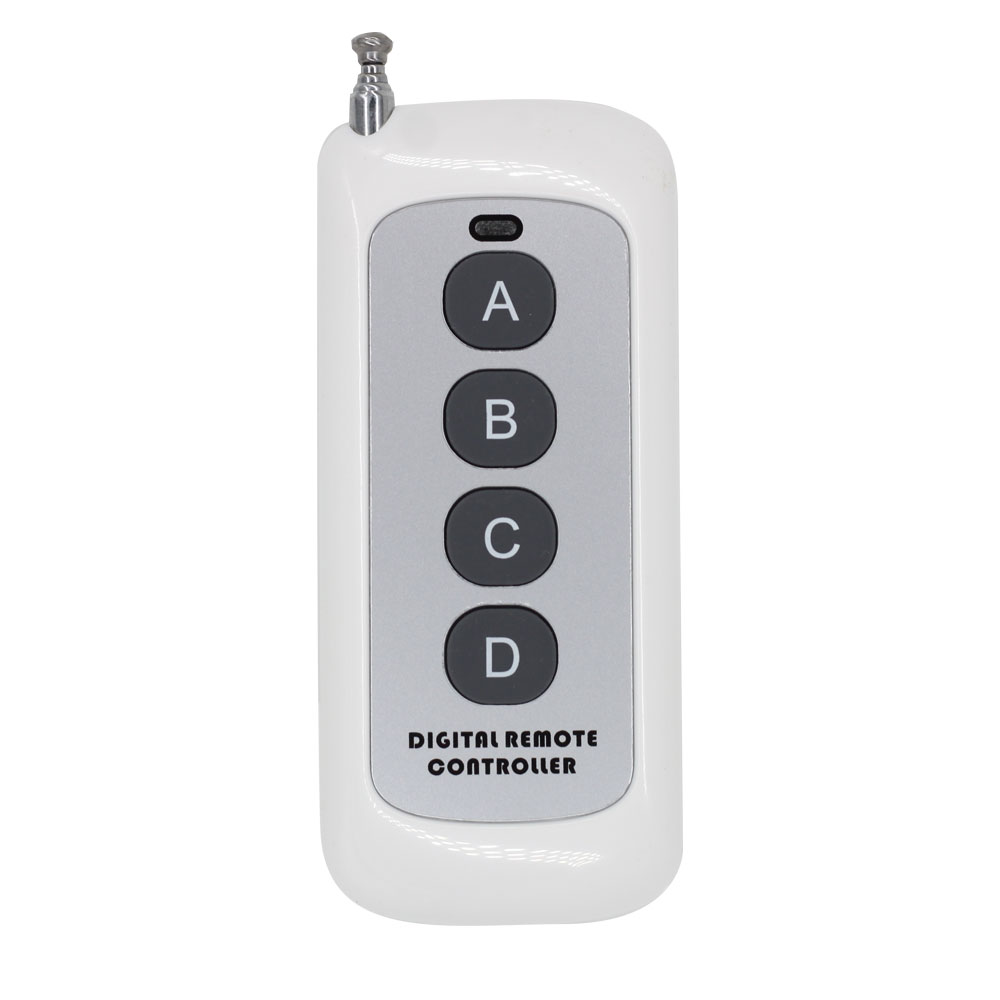

Sender:
- Modell Nr.: CV-4
- Kanal: 4 Kanäle
- Fernkontrollierende Entfernung: 500m / 1500ft (theoretisch)
- Kodierung: Festkode durch Löten
- Einheitsmaße: 110mm x 50mm x 18mm
- Stromversorgung: 1 x 23A -12V Batterie (incl. Dauert ca. 12 Monate)
Nutzung:

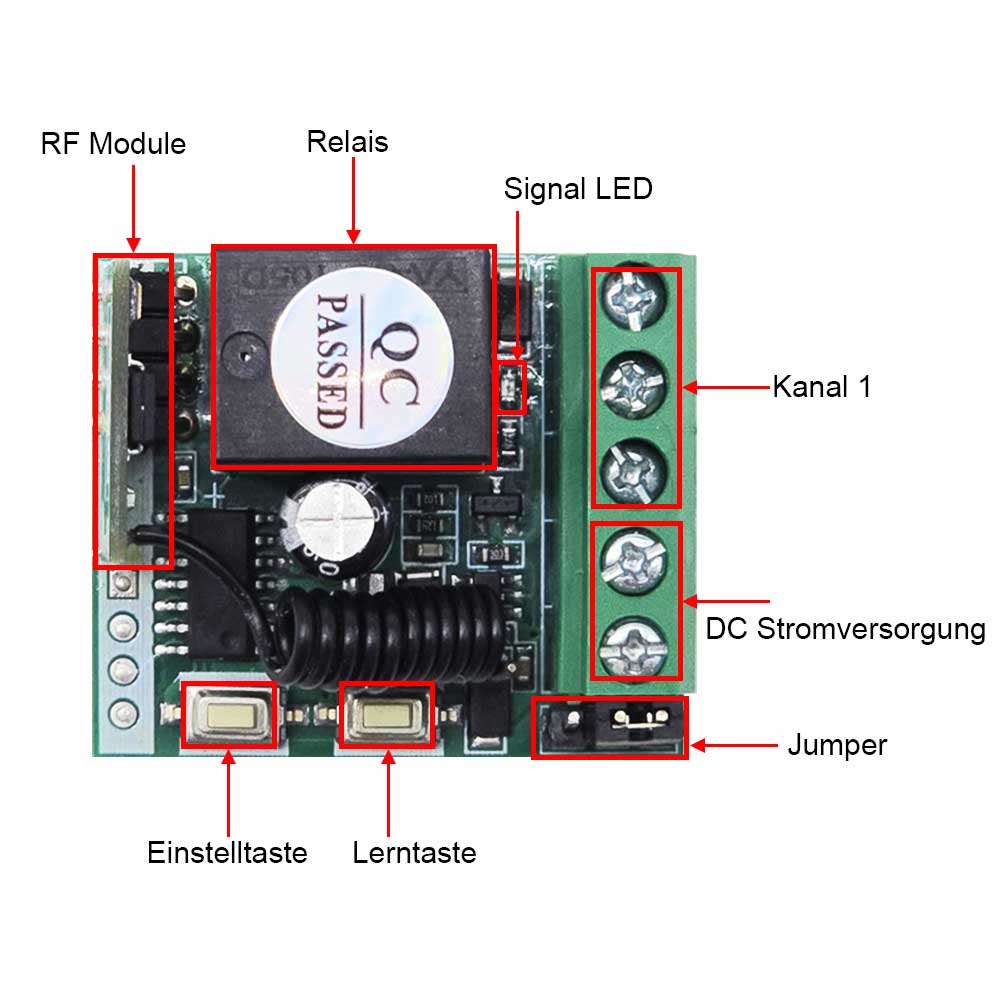

- Grundstellung: Die Terminals A, B = Normalerweise geschlossen; die Terminals B, C = Normalerweise geöffnet.

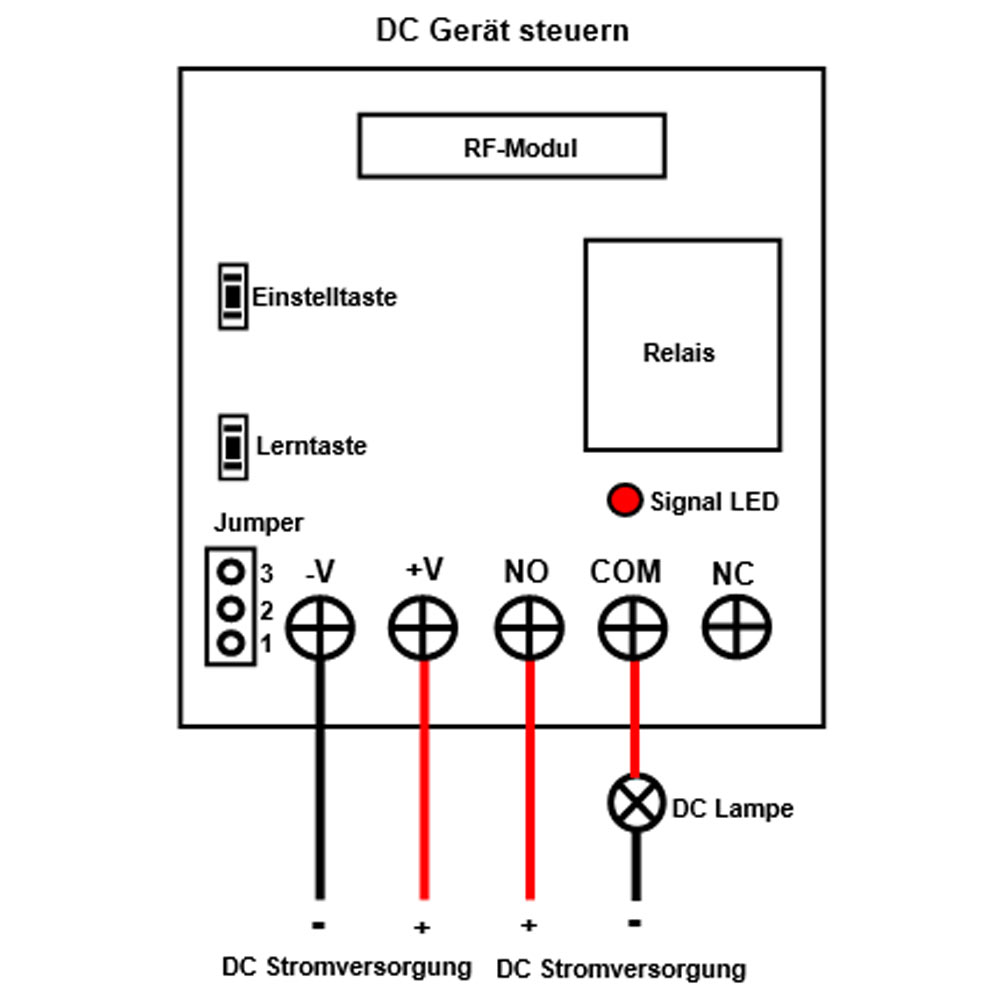

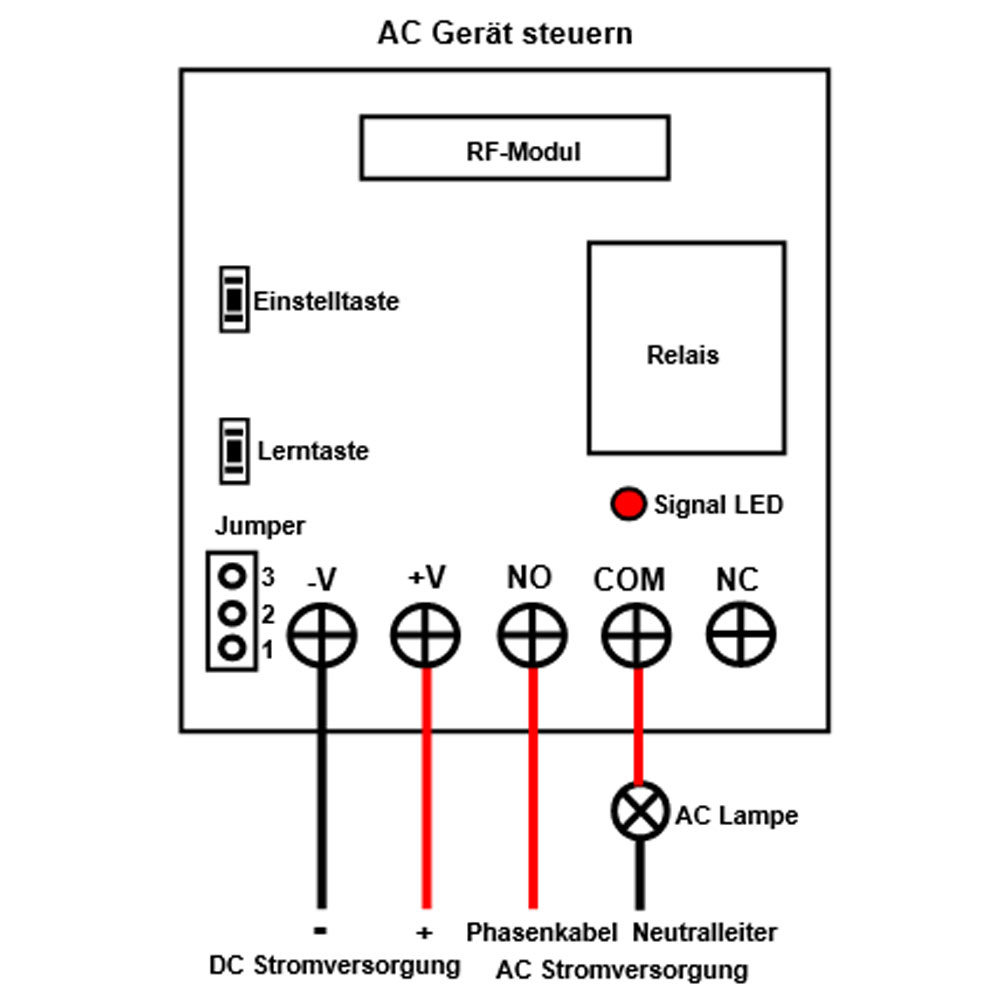

Verbinden die Ausrüstung an der Terminal “B & C”; verbinden die Stromversorgung an der Terminal “+” und “-”.
Setzen verschiedene Kontrollmodi (bevor der Empfänger gesendet wird, haben wir den Empfänger den Toggle Kontrollmodus gesetzt. Wenn Sie anderen Kontrollmodus setzen möchten, bedienen Sie wie folgende Schritte):
- Setzen den Toggle Kontrollmodus: Verbinden die Drahtbrücke-2 und die Drahtbrücke-3.
Toggle Kontrollmodus: Drücken -> An; Drücken nochmal -> Zu.
Drücken den Knopf 1: der Empfänger 1 wird angemacht (verbinden B und C, trennen A und B)
Drücken den Knopf 1 nochmal: der Empfänger wird zugemacht (trennen B und C, verbinden A und B)
Wenn Sie die verzögernde Zeit wie 30 Sekunden setzen:
Drücken den Knopf 1; der Empfänger 1 wird angemacht (verbinden B und C, trennen A und B)
Nach 30 Sekunden wird der Empfänger automatisch zugemacht (trennen B und C, verbinden A und B). Oder drücken den Knopf 1 noch mal inzwischen 30 Sekunden: Der Empfänger wird sofort zugemacht.
…
Drücken den Knopf 4: der Empfänger 4 wird angemacht (verbinden B und C, trennen A und B)
Drücken den Knopf 4 nochmal: der Empfänger 4 wird zugemacht (trennen B und C, verbinden A und B)
Wenn Sie die verzögernde Zeit wie 30 Sekunden setzen:
Drücken den Knopf 4: der Empfänger 4 wird angemacht (verbinden B und C, trennen A und B)
Nach 30 Sekunden wird der Empfänger 4 automatisch zugemacht (trennen B und C, verbinden A und B). Oder drücken den Knopf 4 nochmal inzwischen 30 Sekunden: der Empfänger wird sofort zugemacht.
- Setzen den Momentan Kontrollmodus: Trennen die Drahtbrücke.
Momentan Kontrollmodus: Drücken und halten -> An; Lösen -> Aus.
Drücken und halten den Knopf 1: der Empfänger wird angemacht (verbinden B und C, trennen A und B)
Lösen den Knopf 1: der Empfänger 1 wird zugemacht (trennen B und C, verbinden A und B)
Wenn Sie die verzögernde Zeit wie 20 Sekunden setzen:
Drücken und halten den Knopf 1: der Empfänger 1 wird angemacht (verbinden B und C, trennen A und B)
Nach 20 Sekunden wird der Empfänger 1 automatisch zugemacht (verbinden B und C, verbinden A und B). Und das Relais kann nicht zugemacht werden, dadurch Sie jeden Knopf inzwischen 20 Sekunden drücken.
…
Drücken und halten den Knopf 4: der Empfnger 4 wird angemacht (verbinden B und C, trennen A und B)
Lösen den Knopf 4: der Empfänger 4 wird zugemacht (trennen B und C, verbinden A und B)
Wenn Sie die verzögernde Zeit wie 20 Sekunden setzen:
Drücken und halten den Knopf 4: der Empfänger 4 wird angemacht (verbinden B und C, trennen A und B)
Nach 20 Sekunden wird der Empfänger 4 automatisch zugemacht (verbinden B und C, verbinden A und B). Und das Relais kann nicht zugemacht werden, dadurch Sie jeden Knopf inzwischen 20 Sekunden drücken.
- Setzen Verklinkte Kontrollmodus: Verbinden die Drahtbrücke-1 und die Drahtbrücken
Verklinkte Kontrollmodus: Drücken -> An, andere Relais sind Zu; Drücken anderen Knopf -> Zu.
Drücken den Knopf 1: der Empfänger 1 wird angemacht (verbinden B und C, trennen A und B)
Drücken anderen Knopf: der Empfänger 1 wird zugemacht (trennen B und C, verbinden A und B)
Wenn die verzögernde Zeit wie 10 Sekunden setzen:
Drücken den Knopf 1: der Empfänger 1 wird angemacht (verbinden B und C, trennen A und B)
Nach 10 Sekunden wird der Empfänger 1 automatisch zugemacht (trennen B und C, verbinden A und B). Oder drücken anderen Knopf inzwischen 10 Sekunden: der Empfänger 1 wird zugemacht.
…
Drücken den Knopf 4: der Empfänger 4 wird zugemacht (verbinden B und C, trennen A und B)
Drücken anderen Knopf: der Empfänger 4 wird zugemacht (trennen B und C, verbinden A und B)
Wenn Sie die verzögernde Zeit wie 10 Sekunden setzen:
Drücken den Knopf 4: der Empfänger 4 wird angemacht (verbinden B und C, trennen A und B)
Nach 10 Sekunden wird der Empfänger 4 automatisch zugemacht (trennen B und C, verbinden A und B). Oder drücken anderen Knopf inzwischen 10 Sekunden: Der Empfänger 4 wird sofort zugemacht.
Verzögernde Zeit Setzen Funktion:
- Drücken den Setzen-Knopf, die LED wird zu sein, es bedeutet, dass es im zeitverzögernden Setzenmodus.
- Dann können Sie die verzögernde Zeit setzen, dadurch den Lernen-Knopf drücken. Drücken den Lernen-Knopf, die LED wird einmal flimmern, es bedeutet, dass die verzögernde Zeit 1 Sekunde erhöhen. Wenn Sie 30 Sekunden die verzögernde Zeit setzen möchten, brauchen Sie den Lern-Knopf 30 Sekunden zu drücken.
- Die langste verzögernde Zeit, die Sie setzen können, ist 99 Sekunden.
- Drücken den Setzen-Knopf nochmal, die verzögernde, die Sie gesetzt haben, ist ewig konserviert worden. Auch wenn Sie das Netzteil zumachen. Nach der verzögernden Zeit wird es vom System konserviert, die LED wird 3 Male flimmern, das System wird den zeitverzögernden Setzenmodus austreten.
- Z.B., wenn Sie den Empfänger benutzen, um eine Lampe zu kontrollieren, und Sie haben 30 Sekunden verzögernde Zeit schon gesetzt, Sie können den Knopf 1 drücken, um die Lampe anzumachen, und nach 30 Sekunden wird die Lampe automatisch zugemacht. Wenn Sie brauchen diese verzögernde Funktion nicht, sollen Sie die verzögernde Zeit löschen.
Verzögernde Zeit löschen:
- Wenn Sie die verzögernde Zeit nicht setzen möcten, können Sie wie folgend bedienen:
- Drücken den Setzen-Knopf, dann wird es im zeitverzögernden Setzenmodus eintreten, die verzögernde Zeit, die Sie gesetzt haben, wird automatisch gelöscht werden.
- Drücken den Setzen-Knopf nochmal, die LED wird 3 Male flimmern, das System wird den zeitverzögernden Setzenmodus austreten.

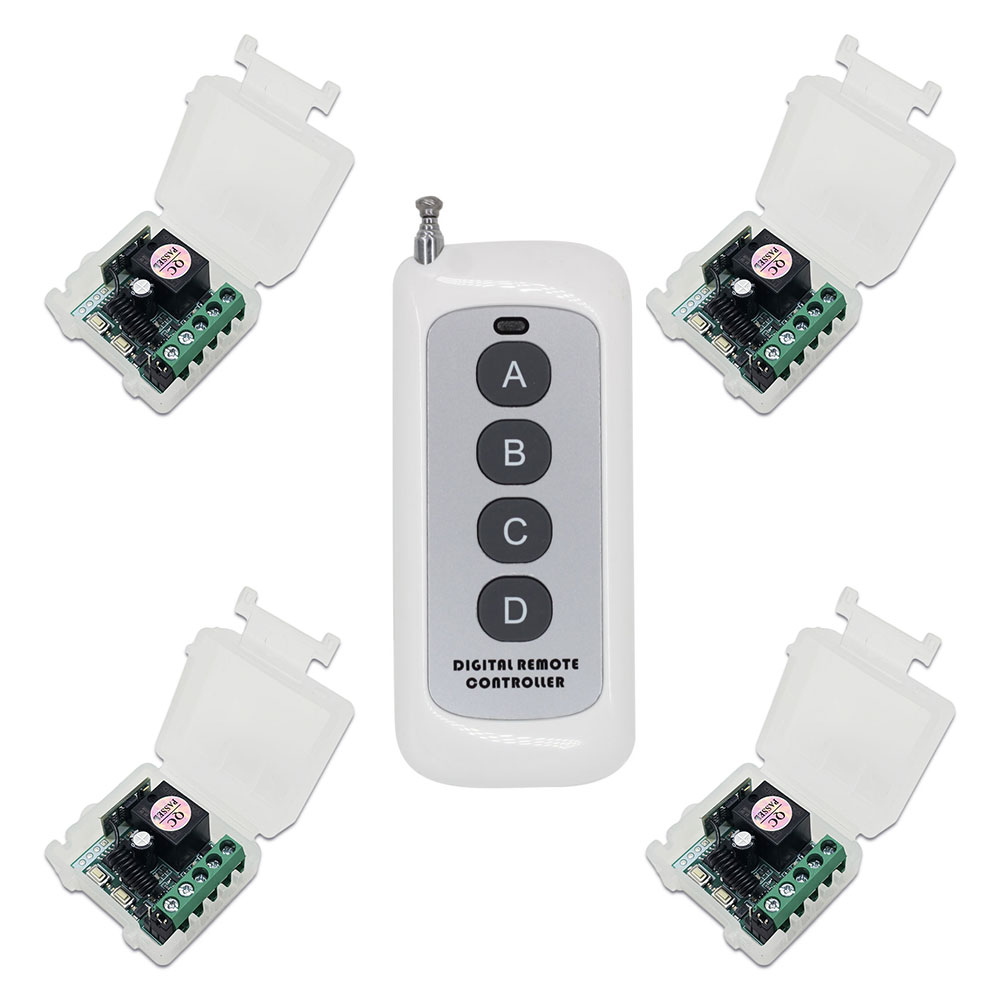

Lieferumfang:
- 4 x Empfänger: S1UD-DC06 / S1UD-DC09 / S1UD-DC12 / S1UD-DC24 (1 Kanal /drei Kontrollmodi)
- 1 x Sender: CV-4
- 1 x Bedienungsanleitung
