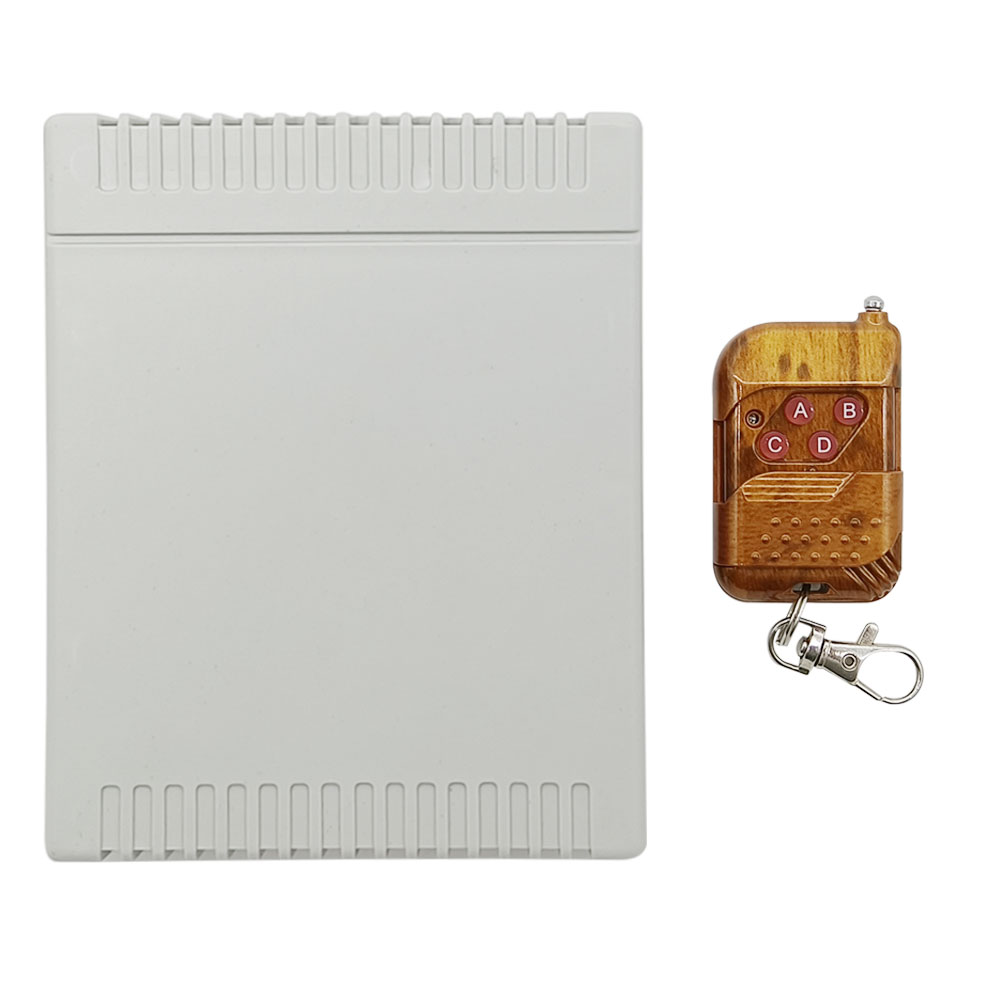

Lieferumfang:
1 x Intelligenter WIFI Schalter
1 x Sender: C-4
1 x Bedienungsanleitung
Anwendung:
Dieser WiFi Schalter eignet sich für eine Vielzahl von
Automatisierungsanlässen, wie z.B. industrielle, landwirtschaftliche,
kommerzielle und Heimintelligenz. Über das Smartphone und das Internet
können wir mit diesem WIFI Schalter verschiedene Geräte fernzusteuern. Es
mit 4 trockenem Relaisausgange und kann AC oder DC Geräte an Land, zu Wasser
und in der Luft fernsteuern, wie Lichter, Sirenen, Schlösser, Motoren,
Ventilatoren, Winden, Jalousien, Linearantriebe, elektrische Magnetventile
und Sicherheitsalarmsysteme. Die Anwendungen sind endlos.
Merkmal:
Verbinden Sie sich mit dem Internet über das WiFi-Signal des drahtlosen
Routers.
Über Smartphone App zu kontrollieren, keine Entfernungsbegrenzung.
Relaisausgang: Die Ausgangsklemmen sind NO / NC (normalerweise geöffnet /
normalerweise geschlossen) und dienen als Schalter, es können zur Steuerung
DC und AC Geräte verwendet werden.
Mit Arbeitsmodus-Taste: 12 verschiedene Arbeitsmodi umschaltbar.
Mit Arbeitsmodus-Anzeigebildschirm: Unterschiedliche Zahlen auf dem LED-Bildschirm
entsprechen unterschiedlichen Arbeitsmodi.
Mit verdrahteten Steuerklemmen: Sie können Handschalter oder andere Geräte
zur Steuerung des WiFi-Schalter anschließen.
Mit der Fernbedienungsfunktion können Sie die Fernbedienung zur Steuerung
verwenden.
Mit der Bluetooth-Funktion können Sie Ihr Mobiltelefon zur Steuerung über
Bluetooth verwenden.
Es kann gleichzeitig per Mobiltelefonen und Fernbedienung bedient werden.
Es bietet Apps für Android und iOS und ist kostenlos nutzbar.
Die Android-Version der App unterstützt Android-Mobil- oder Tablet-Geräte.
Die iOS-Version der App unterstützt iPhone, iPad und iPod Touch.
Die APP unterstützt Englisch, Französisch, Deutsch, Spanisch, Russisch und
viele andere Sprachen.
Timing-Funktion: Sie können das Gerät so einstellen, dass es zu
verschiedenen Tageszeiten automatisch läuft.
Unterstützung für kundenspezifische Szeneneinstellungen, kann aus dem
Telefon herauskommen, um eine automatische Steuerung zu erreichen.
Mit der Freigabefunktion können Sie dieses Gerät mit anderen Mobiltelefonen
gemeinsam nutzen.

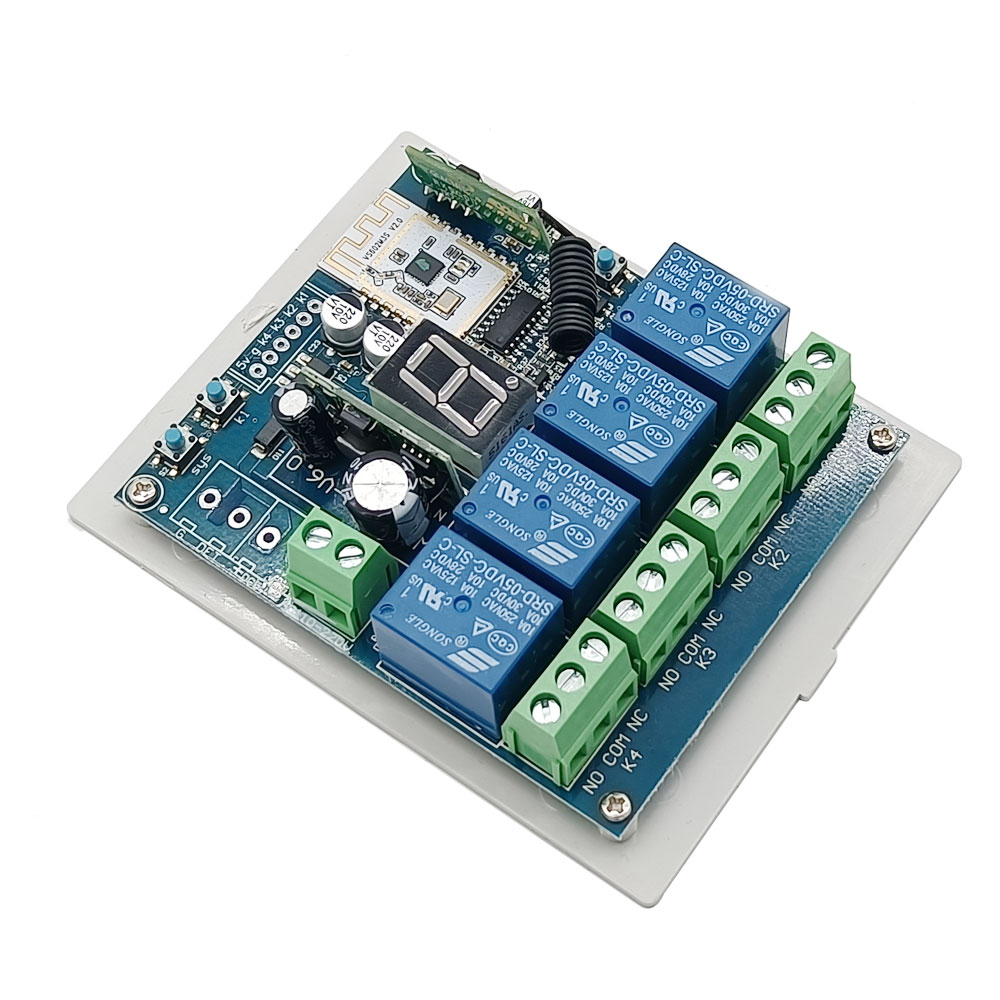

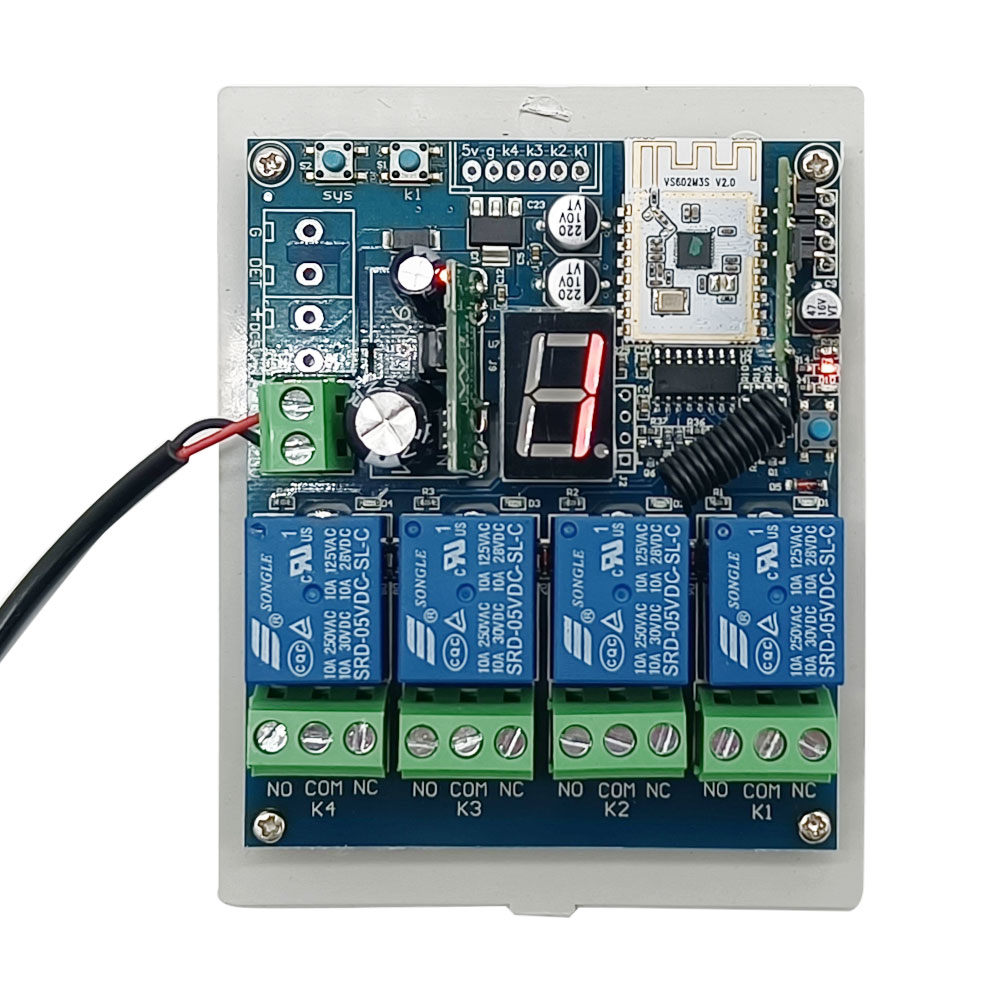

Parameter des WIFI-Schalter:
Betriebsspannung: DC 7~30V
Ausgangsart: Trockene Relaisausgang (mit normalerweise geöffnet und
normalerweise geschlossen Anschlüssen)
Betriebsspannungsbereich des Relais: AC 110~240V oder DC 0~28V
Drahtbereich für die Terminals: 22-12 AWG
Kanal: 4 CH
12 Wählbare Arbeitsmodi: Selbstsichernd, Momentan, Verriegelung, Mischen
Modi
Statische Strom: ≤6mA
Betriebstemperatur: -20°C bis +70°C
Maximaler Laststrom des Relais: 7A / Kanal
Maße der PCB: 94 x 73 x 21 mm
Maße des Gehäuse: 100 x 80 x 28 mm
Parameter von Sender:
Modell: 0021003 (C-4)
Mit Schiebedeckel: schließen wenn es nicht benutzt wird (um den Knopf zu
schützen). Schieben den Deckel, der Knopf wird erscheinen.
Kanal/Knopf: 4
Symbol des Knopfs: 1, 2, 3, 4
Betriebsspannung: 12V (1 x 23A-12V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom: 6mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: PT2262/ PT2264 / SC2262
Enkodierung Typ: Festcode durch Löten, bis zu 6561 Kodes
Sendeentfernung: 100m / 300ft (Theoretisch)
Anpassung Modus: ASK
Einheit Mass: 58 x 39 x 16 mm

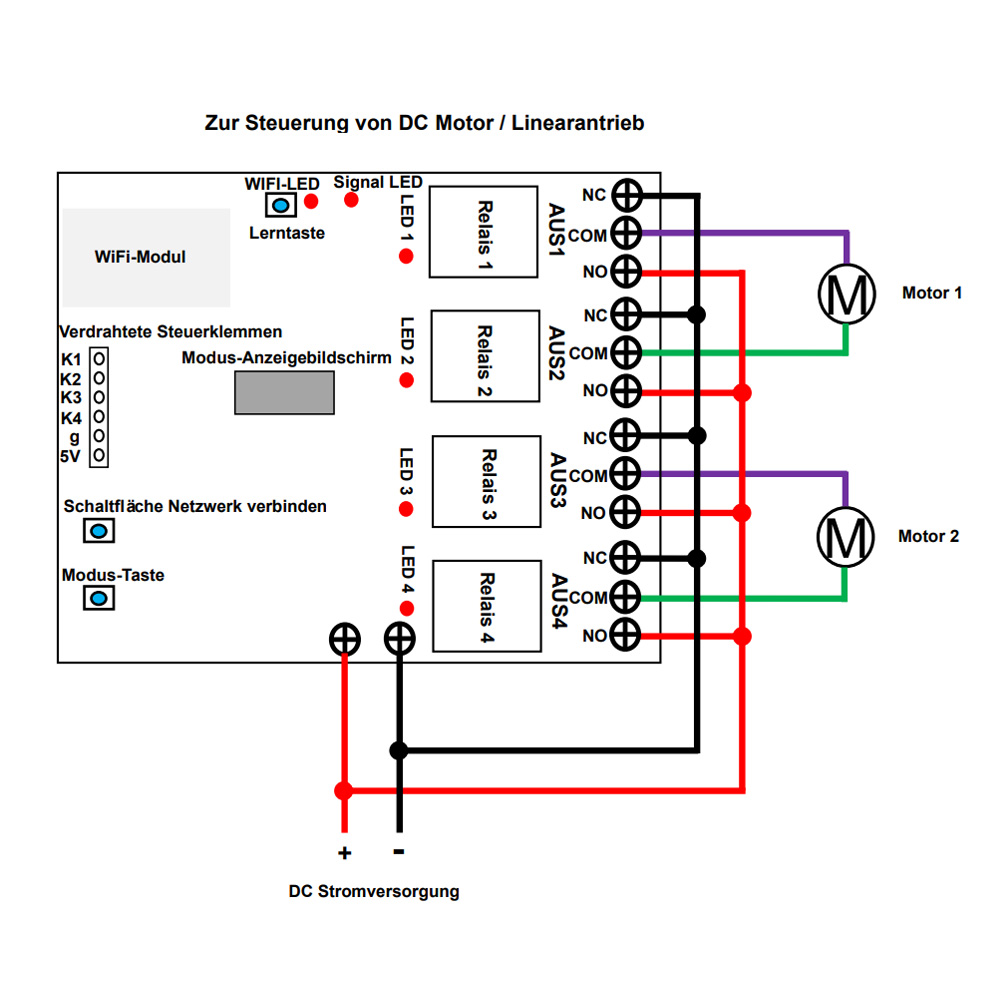

Verdrahtung für DC Motor oder Linearantrieb:
Wenn Sie einen DC Linearantrieb oder einen kleinen bidirektionalen DC Motor
(zwei Steuerleitungen) steuern möchten, gehen Sie wie folgt vor:
Bitte beachten Sie das Anschlussdiagramm unten. Jeweils zwei Relais können
an einen DC Motor oder Linearantrieb angeschlossen werden, sodass 4 Relais
zum Anschluss von zwei DC Motors oder Linearantrieben verwendet werden
können.
1. Verbinden sie den Pluspol der DC Stromversorgung an Klemme + des
WiFi - Schalter, und Verbinden sie den Minuspol der DC Stromversorgung an
Klemme - des WiFi - Schalter.
2. Verbinden sie den Pluspol der DC Stromversorgung an der Klemme NO
des jeweils zwei Relais, Verbinden sie den Minuspol der DC Stromversorgung
an der Klemme NC des jeweils zwei Relais.
3. Verbinden Sie zwei Drähte des DC Motors oder Linearantriebs an der Klemme
COM des jeweils zwei Relais, Sie können diese beiden Drähte
austauschen, um die Drehrichtung des Motors oder die Bewegungsrichtung des
Linearantriebs zu ändern.

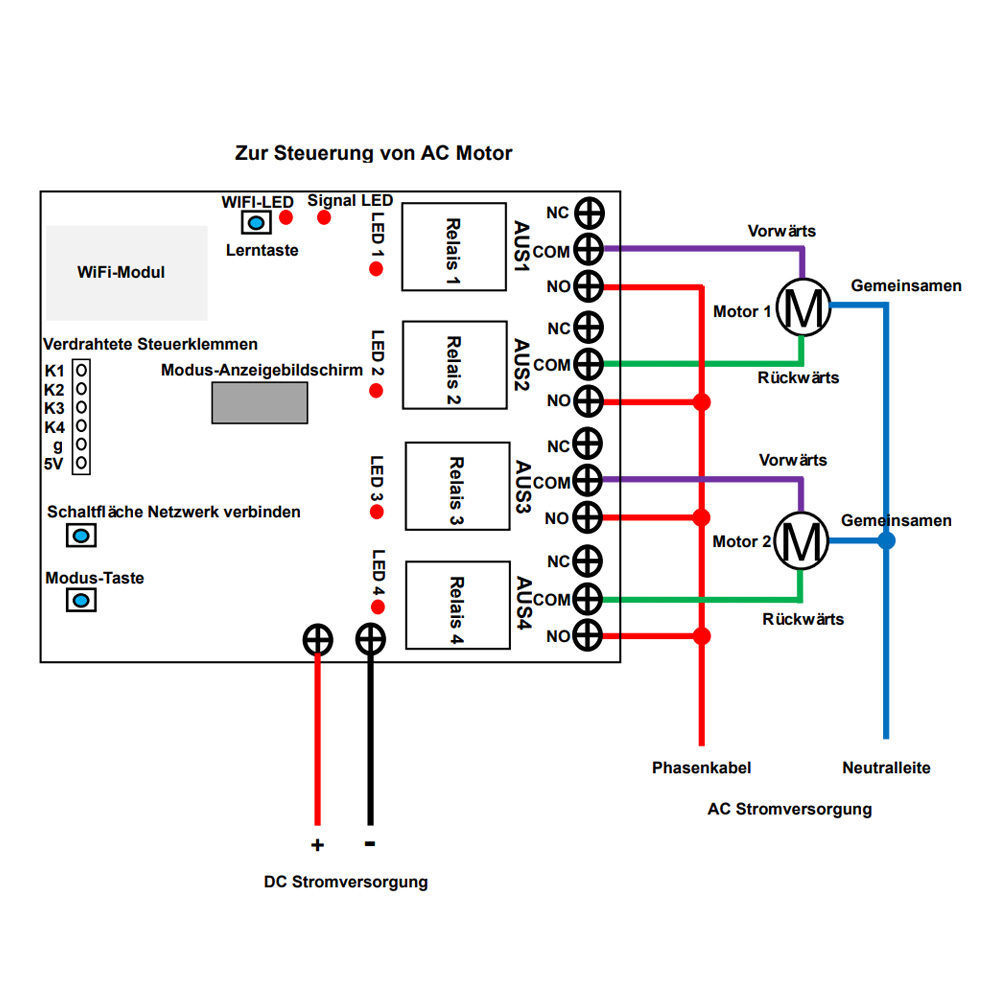

Verdrahtung für AC Motor:
Wenn Sie den eines kleinen bidirektionalen AC - Motors (drei Steuerleitungen)
steuern möchten, machen wie folgende:
Bitte beachten Sie das Anschlussdiagramm unten. Jeweils zwei Relais können
an einen AC Motor angeschlossen werden, sodass 4 Relais zum Anschluss von
zwei AC Motors verwendet werden können.
1. Verbinden sie den Pluspol der DC Stromversorgung an Klemme + des
WiFi - Schalter, und Verbinden sie den Minuspol der DC Stromversorgung an
Klemme - des WiFi - Schalter.
2. Verbinden sie das Phasenkabel der AC Stromversorgung an der Klemme NO
des jeweils zwei Relais, Verbinden sie das Neutralleiter der AC
Stromversorgung mit der gemeinsamen Klemme des AC Motor.
3. Verbinden Sie die Vorwärts - und Rückwärtsanschlusskabel des AC Motors an
der Klemme COM des jeweils zwei Relais, Sie können diese beiden
Drähte austauschen, um die Drehrichtung des Motors zu ändern.

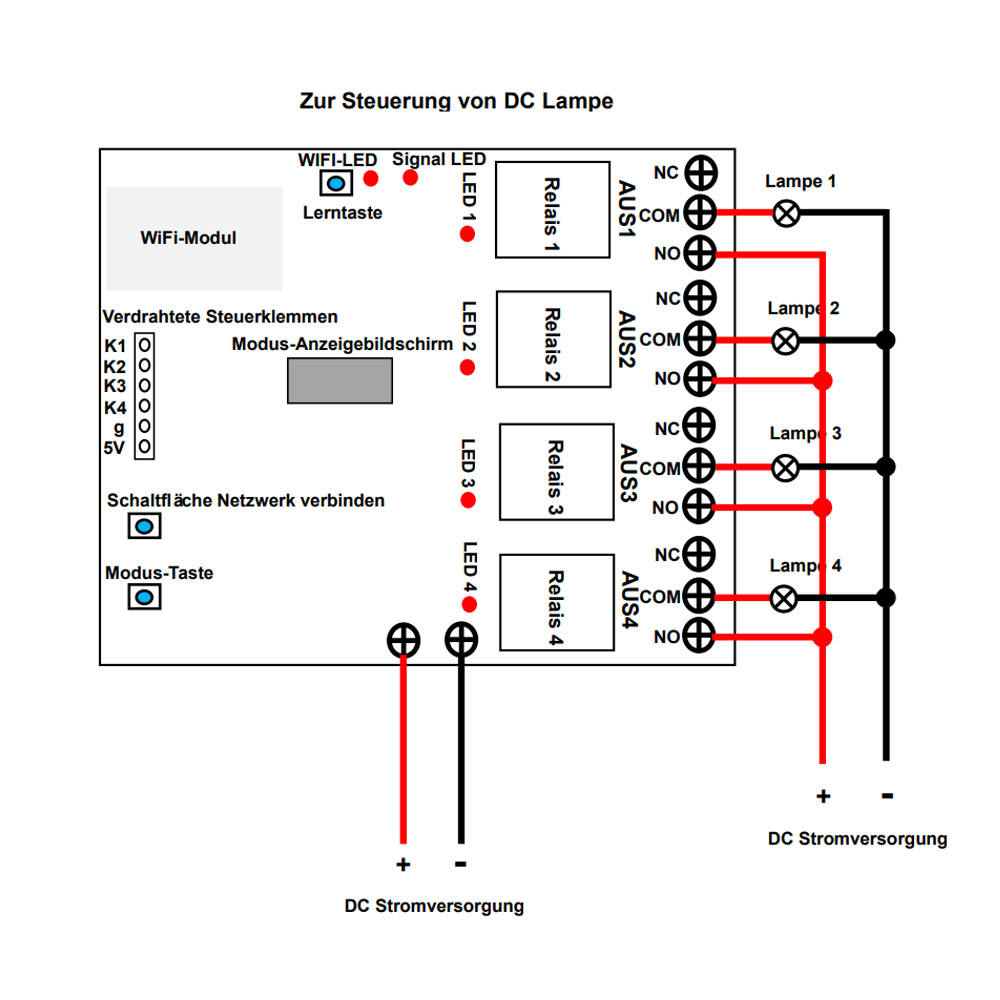

Verdrahtung für DC Lampe:
Wenn Sie den DC Lampe steuern möchten, machen wie folgende:
Bitte beachten Sie das Anschlussdiagramm unten. Jeweils Relais können an
einen DC Lampe angeschlossen werden, sodass 4 Relais zum Anschluss von vier
Lampen verwendet werden können.
1. Verbinden sie den Pluspol der DC Stromversorgung an Klemme + des
WiFi - Schalter, und Verbinden sie den Minuspol der DC Stromversorgung an
Klemme - des WiFi - Schalter.
2. Verbinden sie den Pluspol der DC Stromversorgung an Klemme NO des
Relais, Verbinden sie den Pluspol von DC Lampe an Klemme COM des
Relais, und Verbinden Sie den Minuspol von DC Lampe an Minuspol der DC
Stromversorgung.

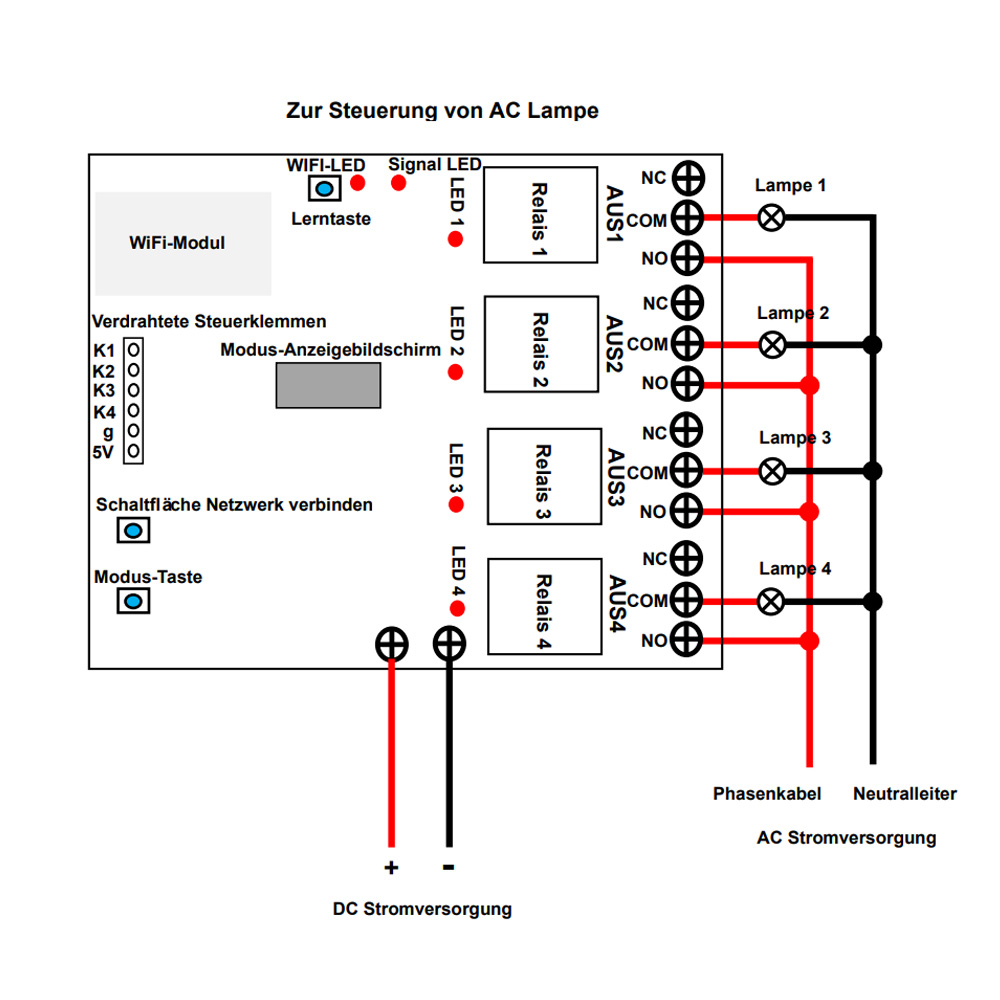

Verdrahtung für AC Lampe:
Wenn Sie den AC Lampe steuern möchten, machen wie folgende:
Bitte beachten Sie das Anschlussdiagramm unten. Jeweils Relais können an
einen AC Lampe angeschlossen werden, sodass 4 Relais zum Anschluss von 4
Lampen verwendet werden können.
1. Verbinden sie den Pluspol der DC Stromversorgung an Klemme + des
WiFi - Schalter, und Verbinden sie den Minuspol der DC Stromversorgung an
Klemme - des WiFi - Schalter.
2. Verbindensie das Phasenkabel der AC Stromversorgung an Klemme NO
des Relais, Verbinden sie den eine Seite von AC Lampe an Klemme COM
des Relais, und Verbinden andere Seite von AC Lampe an Neutralleiter der AC
Stromversorgung.
So stellen Sie 12 verschiedene Arbeitsmodi ein:
Jedes Mal, wenn die Modustaste gedrückt wird, ändert sich die Zahl auf
dem LED-Bildschirm und unterschiedliche Zahlen entsprechen unterschiedlichen
Arbeitsmodi.
LED-Bildschirmanzeige "1": Vier Kanäle sind im Selbstsicherndmodus.
LED-Bildschirmanzeige "2": Kanal 1 ist Momentanmodus und die anderen drei
Kanäle sind Selbstsicherndmodus.
LED-Bildschirmanzeige "3": Kanäle 1 und 2 sind Momentanmodus und Kanäle 3
und 4 sind Selbstsicherndmodus.
LED-Bildschirmanzeige "4": Kanäle 1, 2 und 3 sind Momentanmodus und Kanal 4
ist Selbstsicherndmodus.
LED-Bildschirmanzeige "5": Vier Kanäle sind Momentanmodus.
LED-Bildschirmanzeige "6": Kanäle 1 und 2 sind Verriegelungsmodus und Kanäle
3 und 4 sind Verriegelungsmodus.
LED-Bildschirmanzeige "7": Vier Kanäle sind Verriegelungsmodus.
LED-Bildschirmanzeige "8": Kanäle 1, 2 und 3 sind Verriegelungsmodus und
Kanal 4 ist Selbstsicherndmodus.
LED-Bildschirmanzeige "9": Kanäle 1, 2 und 3 sind Verriegelungsmodus und
Kanal 4 ist Momentanmodus.
LED-Bildschirmanzeige "A": Kanäle 1 und 2 sind Verriegelungsmodus, und
Kanäle 3 und 4 sind Momentanmodus.
LED-Bildschirmanzeige "B": Kanäle 1 und 2 sind Verriegelungsmodus und Kanäle
3 und 4 sind Selbstsicherndmodus.
LED-Bildschirmanzeige "C": Kanäle 1 und 2 sind Verriegelungsmodus, Kanal 3
ist Selbstsicherndmodus und Kanal 4 ist Momentanmodus.
Betrieb in verschiedenen Arbeitsmodi:
Beachten: Für die Installation, Registrierung und Verwendung von APP
lesen Sie bitte das Handbuch des APP.
1. Selbstsicherndmodus:
1) Der Betrieb mit der APP:
Drücken Sie die Taste 1 am APP, das Relais 1 wird aktiviert, zwei Klemmen NO
und COM von Relais 1 sind angeschlossen, zwei Klemmen NC und COM sind
getrennt.
Drücken Sie erneut die Taste 1, das Relais 1 wird deaktiviert, zwei Klemmen
NO und COM von Relais 1 sind getrennt, zwei Klemmen NC und COM sind
angeschlossen.
Drücken Sie die Taste 2 am APP, das Relais 2 wird aktiviert, zwei Klemmen NO
und COM von Relais 2 sind angeschlossen, zwei Klemmen NC und COM sind
getrennt.
Drücken Sie erneut die Taste 2, das Relais 2 wird deaktiviert, zwei Klemmen
NO und COM von Relais 2 sind getrennt, zwei Klemmen NC und COM sind
angeschlossen.
Drücken Sie die Taste 3 am APP, das Relais 3 wird aktiviert, zwei Klemmen NO
und COM von Relais 3 sind angeschlossen, zwei Klemmen NC und COM sind
getrennt.
Drücken Sie erneut die Taste 3, das Relais 3 wird deaktiviert, zwei Klemmen
NO und COM von Relais 3 sind getrennt, zwei Klemmen NC und COM sind
angeschlossen.
Drücken Sie die Taste 4 am APP, das Relais 4 wird aktiviert, zwei Klemmen NO
und COM von Relais 4 sind angeschlossen, zwei Klemmen NC und COM sind
getrennt.
Drücken Sie erneut die Taste 4, das Relais 4 wird deaktiviert, zwei Klemmen
NO und COM von Relais 4 sind getrennt, zwei Klemmen NC und COM sind
angeschlossen.
2) Der Betrieb mit dem Sender:
Drücken Sie die Taste A am Sender: das Relais 1 wird aktiviert. Drücken Sie
erneut die Taste A: das Relais 1 wird deaktiviert.
Drücken Sie die Taste B am Sender: das Relais 2 wird aktiviert. Drücken Sie
erneut die Taste B: das Relais 2 wird deaktiviert.
Drücken Sie die Taste C am Sender: das Relais 3 wird aktiviert. Drücken Sie
erneut die Taste C: das Relais 3 wird deaktiviert.
Drücken Sie die Taste D am Sender: das Relais 4 wird aktiviert. Drücken Sie
erneut die Taste D: das Relais 4 wird deaktiviert.
2. Momentanmodus:
Beachten: Für den Kanal im Nicht-Momentan Modus, kann seine Betriebszeit
über die APP eingestellt werden.
1) Der Betrieb mit der APP:
Drücken und halten Sie die Taste 1 am APP, das Relais 1 wird aktiviert, zwei
Klemmen NO und COM von Relais 1 sind angeschlossen, zwei Klemmen NC und COM
sind getrennt.
Lassen Sie die Taste 1 los, das Relais 1 wird deaktiviert, zwei Klemmen NO
und COM von Relais 1 sind getrennt, zwei Klemmen NC und COM sind
angeschlossen.
Drücken und halten Sie die Taste 2 am APP, das Relais 2 wird aktiviert, zwei
Klemmen NO und COM von Relais 2 sind angeschlossen, zwei Klemmen NC und COM
sind getrennt.
Lassen Sie die Taste 2 los, das Relais 2 wird deaktiviert, zwei Klemmen NO
und COM von Relais 2 sind getrennt, zwei Klemmen NC und COM sind
angeschlossen.
Drücken und halten Sie die Taste 3 am APP, das Relais 3 wird aktiviert, zwei
Klemmen NO und COM von Relais 3 sind angeschlossen, zwei Klemmen NC und COM
sind getrennt.
Lassen Sie die Taste 3 los, das Relais 3 wird deaktiviert, zwei Klemmen NO
und COM von Relais 3 sind getrennt, zwei Klemmen NC und COM sind
angeschlossen.
Drücken und halten Sie die Taste 4 am APP, das Relais 4 wird aktiviert, zwei
Klemmen NO und COM von Relais 4 sind angeschlossen, zwei Klemmen NC und COM
sind getrennt.
Lassen Sie die Taste 4 los, das Relais 4 wird deaktiviert, zwei Klemmen NO
und COM von Relais 4 sind getrennt, zwei Klemmen NC und COM sind
angeschlossen.
2) Der Betrieb mit dem Sender:
Drücken und halten Sie die Taste A am Sender: das Relais 1 wird aktiviert.
Lassen Sie die Taste A los: das Relais 1 wird deaktiviert.
Drücken und halten Sie die Taste B am Sender: das Relais 2 wird aktiviert.
Lassen Sie die Taste B los: das Relais 2 wird deaktiviert.
Drücken und halten Sie die Taste C am Sender: das Relais 3 wird aktiviert.
Lassen Sie die Taste C los: das Relais 3 wird deaktiviert.
Drücken und halten Sie die Taste D am Sender: das Relais 4 wird aktiviert.
Lassen Sie die Taste D los: das Relais 4 wird deaktiviert.
3. Verriegelungsmodus:
Beachten: Der über die Mode-Taste eingestellte Verriegelungsmodus kann
zur Steuerung der DC motor verwendet werden. Nur die von der APP
eingestellte Verriegelungsmodus kann den 3 Draht AC motor steuern.
1) Für den über die Mode-Taste eingestellten Verriegelungsmodus:
1.1 Der Betrieb mit der APP:
Wenn sich Relais 1 und 2 im Verriegelungsmodus befinden:
Drücken Sie die Taste 1 am APP, das Relais 1 wird aktiviert.
Drücken Sie die Taste 2 am APP, das Relais 2 wird aktiviert und dann wird
das Relais 1 deaktiviert.
Wenn 4 Relais im Verriegelungsmodus sind:
Drücken Sie die Taste 1 am APP, das Relais 1 wird aktiviert.
Drücken Sie die Taste 2 am APP, das Relais 2 wird aktiviert und dann wird
das Relais 1 deaktiviert.
Drücken Sie die Taste 3 am APP, das Relais 3 wird aktiviert und dann wird
das Relais 2 deaktiviert.
Drücken Sie die Taste 4 am APP, das Relais 4 wird aktiviert und dann wird
das Relais 3 deaktiviert.
1.2 Der Betrieb mit dem Sender:
Wenn sich Relais 1 und 2 im Verriegelungsmodus befinden:
Drücken Sie die Taste A am Sender, das Relais 1 wird aktiviert.
Drücken Sie die Taste B am Sender, das Relais 2 wird aktiviert und dann wird
das Relais 1 deaktiviert.
Wenn 4 Relais im Verriegelungsmodus sind:
Drücken Sie die Taste A am Sender, das Relais 1 wird aktiviert.
Drücken Sie die Taste B am Sender, das Relais 2 wird aktiviert und dann wird
das Relais 1 deaktiviert.
Drücken Sie die Taste C am Sender, das Relais 3 wird aktiviert und dann wird
das Relais 2 deaktiviert.
Drücken Sie die Taste D am Sender, das Relais 4 wird aktiviert und dann wird
das Relais 3 deaktiviert.
2) Für den von der APP eingestellten Verriegelungsmodus:
2.1 Der Betrieb mit der APP:
Wenn sich Relais 1 und 2 im Verriegelungsmodus befinden:
Drücken Sie die Taste 1 am APP, das Relais 1 wird aktiviert.
Drücken Sie die Taste 2 am APP, das Relais 2 wird aktiviert und gleichzeitig
wird das Relais 1 deaktiviert.
Wenn 4 Relais im Verriegelungsmodus sind:
Drücken Sie die Taste 1 am APP, das Relais 1 wird aktiviert.
Drücken Sie die Taste 2 am APP, das Relais 2 wird aktiviert und gleichzeitig
wird das Relais 1 deaktiviert.
Drücken Sie die Taste 3 am APP, das Relais 3 wird aktiviert und gleichzeitig
wird das Relais 2 deaktiviert.
Drücken Sie die Taste 4 am APP, das Relais 4 wird aktiviert und gleichzeitig
wird das Relais 3 deaktiviert.
2.2 Der Betrieb mit dem Sender:
Wenn sich Relais 1 und 2 im Verriegelungsmodus befinden:
Drücken Sie die Taste A am Sender, das Relais 1 wird aktiviert.
Drücken Sie die Taste B am Sender, das Relais 2 wird aktiviert und
gleichzeitig wird das Relais 1 deaktiviert.
Wenn 4 Relais im Verriegelungsmodus sind:
Drücken Sie die Taste A am Sender, das Relais 1 wird aktiviert.
Drücken Sie die Taste B am Sender, das Relais 2 wird aktiviert und
gleichzeitig wird das Relais 1 deaktiviert.
Drücken Sie die Taste C am Sender, das Relais 3 wird aktiviert und
gleichzeitig wird das Relais 2 deaktiviert.
Drücken Sie die Taste D am Sender, das Relais 4 wird aktiviert und
gleichzeitig wird das Relais 3 deaktiviert.
Verdrahtete Steuerklemmen:
Der WiFi-Schalter hat Verdrahtete Steuerklemmen, Sie können externe Geräte,
Sensors, oder Handschalter an diese Anschlüsse anschließen und sie dann zur
Steuerung des WiFi-Schalter verbinden.
Sie können anschließen die Handschalter (mit NO/NC Kontakt) an die Klemmen
K1, K2, K3, K4 und G, dann verwenden Sie die Handschalter zur Steuerung des
WiFi - Schalter.
Wenn die Klemmen K1 und G angeschlossen sind durch den Handschalter, das
Relais 1 wird aktiviert. Wenn die Klemmen K1 und G getrennt sind durch den
Handschalter, das Relais 1 ist deaktiviert.
Wenn die Klemmen K2 und G angeschlossen sind durch den Handschalter, das
Relais 2 wird aktiviert. Wenn die Klemmen K2 und G getrennt sind durch den
Handschalter, das Relais 2 ist deaktiviert.
Wenn die Klemmen K3 und G angeschlossen sind durch den Handschalter, das
Relais 3 wird aktiviert. Wenn die Klemmen K3 und G getrennt sind durch den
Handschalter, das Relais 3 ist deaktiviert.
Wenn die Klemmen K4 und G angeschlossen sind durch den Handschalter, das
Relais 4 wird aktiviert. Wenn die Klemmen K4 und G getrennt sind durch den
Handschalter, das Relais 4 ist deaktiviert.
So koppeln Sie den Sender mit dem WiFi-Schalter:
Beachten: Wir haben den Sender mit dem WiFi-Schalter gekoppelt vor dem
Verlassen des Werks.
1) Drücken Sie die Lerntaste im WiFi-Schalter für 1~2 Sekunden, die Signal
LED im WiFi-Schalter leuchtet, dies bedeutet der WiFi-Schalter gibt den
Lernstatus ein.
2) Drücken Sie eine beliebige Taste am Sender, die Signal LED zweimal blinkt,
Dann drücken Sie erneut die Taste, die Signal LED erlischt, dies bedeutet
dass das Lernen erfolgreich ist.
3) Der WiFi-Schalter kann mehrere Fernbedienungen mit verschiedenen kodes
lernen.
So löschen Sie alle Sender codes gespeichert im WiFi-Schalter:
Wir haben gekoppelt den Sender mit dem WiFi-Schalter, wenn Sie nicht möchten
dass der WiFi-Schalter mit dem Sender zu arbeiten, Sie können löschen alle
Sender codes gespeichert im WiFi-Schalter.
Bedienung: Drücken und halten Sie die Lerntaste im WiFi-Schalter für 3-4
Sekunden und lassen Sie dann die Taste los, Signal-LED leuchtet zuerst,
blinkt dann dreimal schnell und geht dann aus, dies zeigt an, dass alle
gespeicherten Codes erfolgreich gelöscht wurden.
