4 Kanäle Wasserdicht DC Relais Ausgang Drahtlos Fernbedienung Winde/Kran

Video: Drahtlose Fernbedienung Winde/Kran

Handbuch

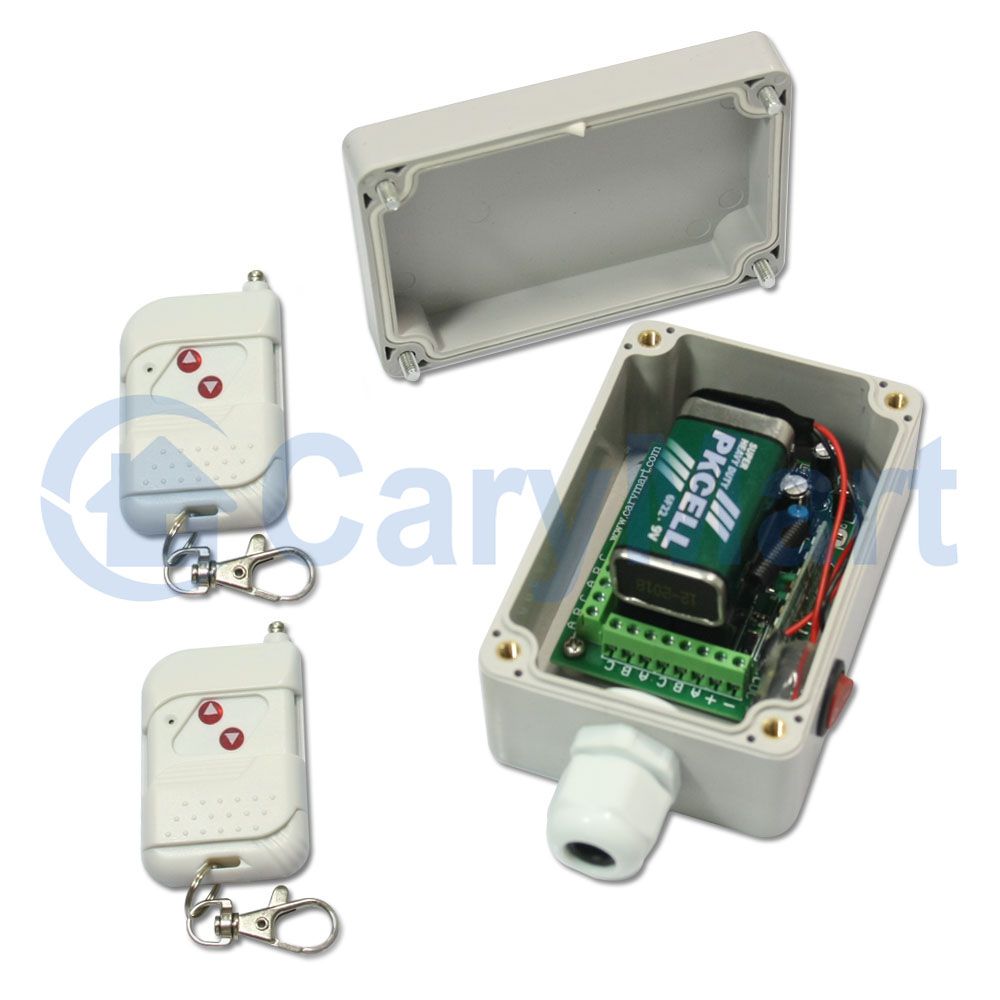

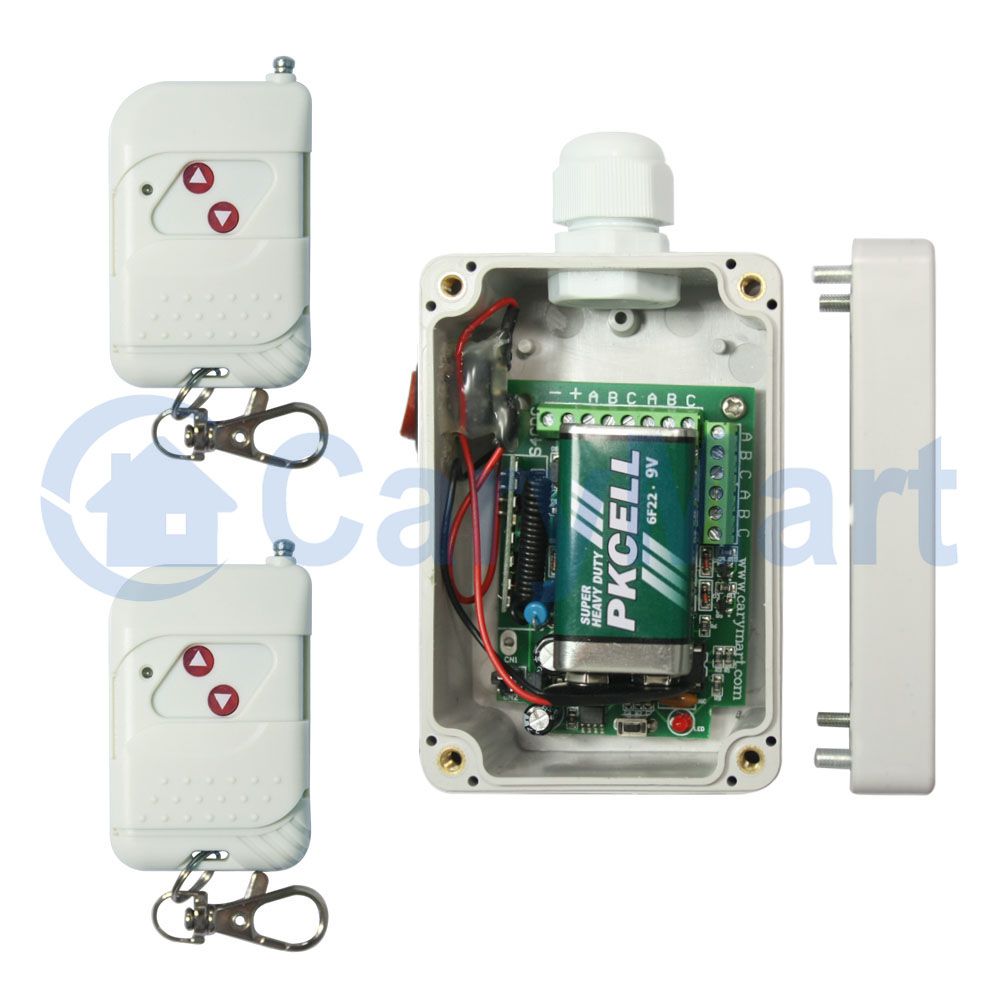

Lieferumfang:
1 x Receiver: S4C-DC09 mit 9V-wiederaufladbarer Lithium-Batterie
2 x Sender: C-2-2
1 x Bedienungsanleitung

Kennzeichen:
Anwendung: Es kann in der Industrie-Automatisierung-, Landwirtschaft - und Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Drahtlose Fernbedienung Produkte auf Land, Wasser und Luft, wie Fernbedienung von Rollläden, Rolltoren, Markisen, Pumpen, Winden, Fahrsteige oder anderen Geräten.
Drahtlose Steuerung, einfach zu installieren.
Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Stromversorgung: Vier Betriebsspannungen, DC 9V.
Relaisausgang: dieser Empfänger ist Relaisausgang. Es kann DC und AC Anlagen steuern. Die Klemmen sind NO / NC (normalerweise geöffnet / normalerweise geschloßen ) und es ist wie ein Funkschalter. Es bedeutet, Sie sollen auch eine separate Stromversorgung an Relaisausgang anschließen.
Sie können die Geräte steuern, indem Sie den Empfänger mit Sender (Fernbedienung) von jedem Ort innerhalb einer zuverlässigen Entfernung verwenden.
Die drahtlose Funksignale können durch Wände, Böden und Türen laufen
Geschutzt vor Gegenstrom und übermäßigem Strom.
Zuverlässige Steuerung: Der Kode hat tausende verschiedene Kombinationen, und der Empfänger arbeitet nur mit dem Sender, der den gleichen Kode verwendet.
Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.

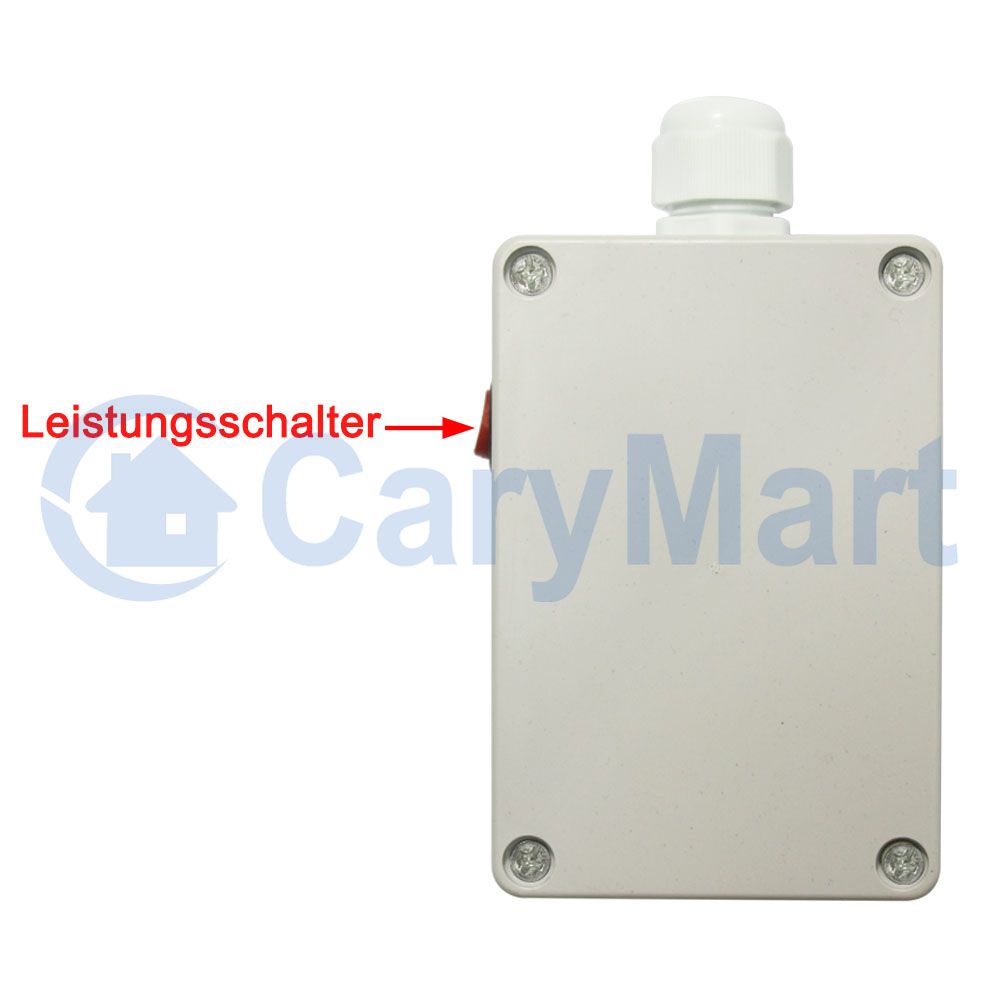

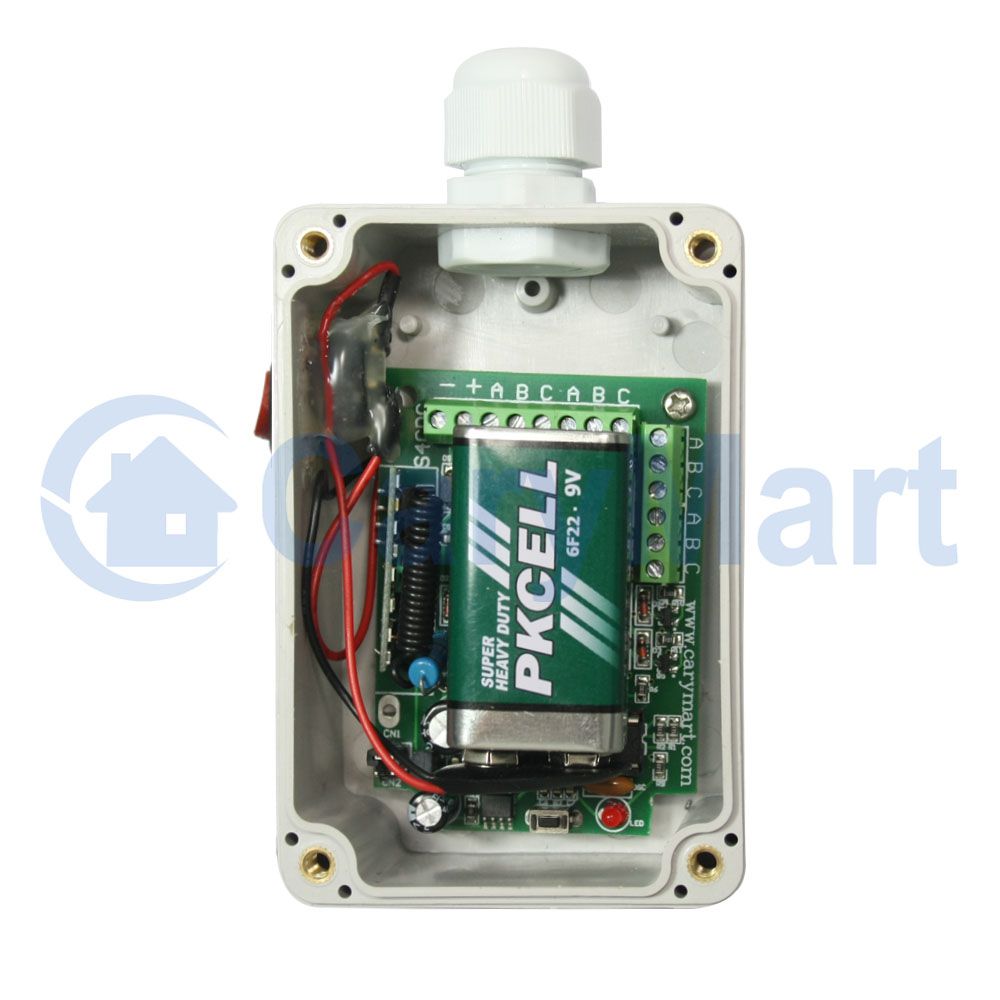

Empfänger:
Modell Nr..: S4C-DC09
Stromversorgung (Betriebsspannung): 9V (1 x 6F22 -9V Batterie)
Ausgang: Relaisausgang (normal geöffnet und normal geschlossen)
Arbeitsspannungsbereich von Relais: AC110~240V oder DC0~28V
Kabellänge für die Klemmen: 22-17 AWG
Frequenz: 433MHz
Kanal: 4 CH
Kontrolle Modi: Momentan
Statische Strom: ≤6mA
Betriebstemperatur: -20 ° C bis +70 ° C
Maximale Betriebsstrom: 5A / jeder Kanal
Maße des Koffers: 100mm x 68mm x 50mm

Sender:

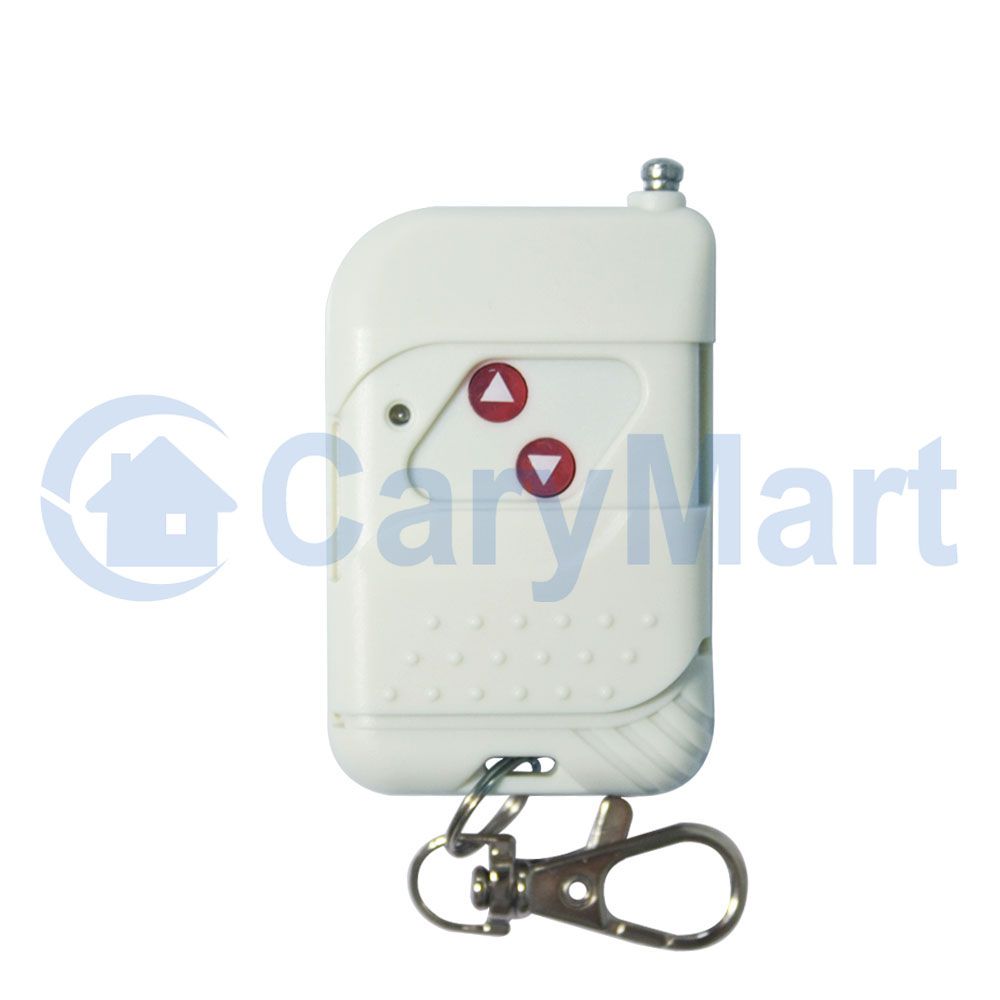

Modell Nr.: C-2-2
Mit Schiebedeckel: Nach oben schieben, wenn es nicht funktioniert (zum Schutz der Taste). Schieben Sie die Taste nach unten.
Channel/Knopf: 2
Knopfsymbol: 5, 6
Stromversorgung: 1 x 23A -12V Batterie (incl. Dauert ca.12 Monate)
Betriebsstrom: 6mA
Betriebsfrequenz: 433Mhz
Wenn Sie die teleskopische Antenne verlängern, wird die Arbeitsreichweite erweitern, die Arbeitsreichweite ist doppelt so große als früher.
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis +70 ° C
Einheitsmaße: 58mm x 39mm x 16mm

Passender Sender:
Der Empfänger kann mit verschiedenen Sendern arbeiten, wie z.B. Modell C-2-2-2 (100M), CV-2-2(500M), CB-3-2 (1000M) usw.

Reichweite:
Die Entfernung (mit dem Sender wie C-2-2) von 100M ist ein theoretische Wert. Es soll auf einer öffentlichen Erde bedient werden,darauf gibt es keine Absperrung und keine Interferenz .Aber in wirklichem Leben verhindert das Funksignal durch Bäume,Wände oder andere Bauwerke ,noch kann es durch anderen Signale gestört werden. Deshalb kann die Reichweite vielleicht nicht 100m erreichen.
Wenn Sie eine länge Reichweite haben, bitte wählen Sie starker Sender, wie CB Series; Oder Sie können eine externe Antenne für Empfänger zur Erhöhen der Reichweite benutzen.

Benutzung (mit dem Sender C-2-2):
Der Empfänger kann DC 0~28V und AC 110~240V Geräte steuern.
Achtung: Diese Empfänger ist Relaisausgang Typ, keinen DC/AC Spannungsausgang. Ausgangszustand von Relaisausgangsklemmen: Die Klemmen B und C sind normalerweise geöffnet; Die Klemmen A und C sind normalerweise geschloßen.

Verdrahtung:

Da die Steuerungsprinzipien einiger Einphasenkrane unterschiedlich sind, sind die Verbindungsarten von Kran und Empfänger unterschiedlich. Wir stellen eine davon vor, wie die folgende Abbildung zeigt
Operation:
Kontrollmodus Momentan: Drücken und halten -> Ein; Freilassen -> Aus.
Drücken und halten Sie die Taste ▲ des Senders: Schalten Sie die Relais 1, 2 ein (verbinden B und C, trennen A und B), die Ware am Kranhaken zieht an.
Lassen Sie die Taste ▲ des Senders frei: Schalten Sie die Relais 1, 2 aus (trennen B und C, verbinden A und B), der Kran funktioniert nicht mehr.
Drücken und halten Sie die Taste ▼ des Senders: Schalten Sie die Relais 3, 4 ein (verbinden B und C, trennen A und B), die Ware am Kranhaken geht nach unten.
Lassen Sie die Taste ▼ des Senders frei: Schalten Sie die Relais 3, 4 aus (trennen B und C, verbinden A und B), der Kran funktioniert nicht mehr.
