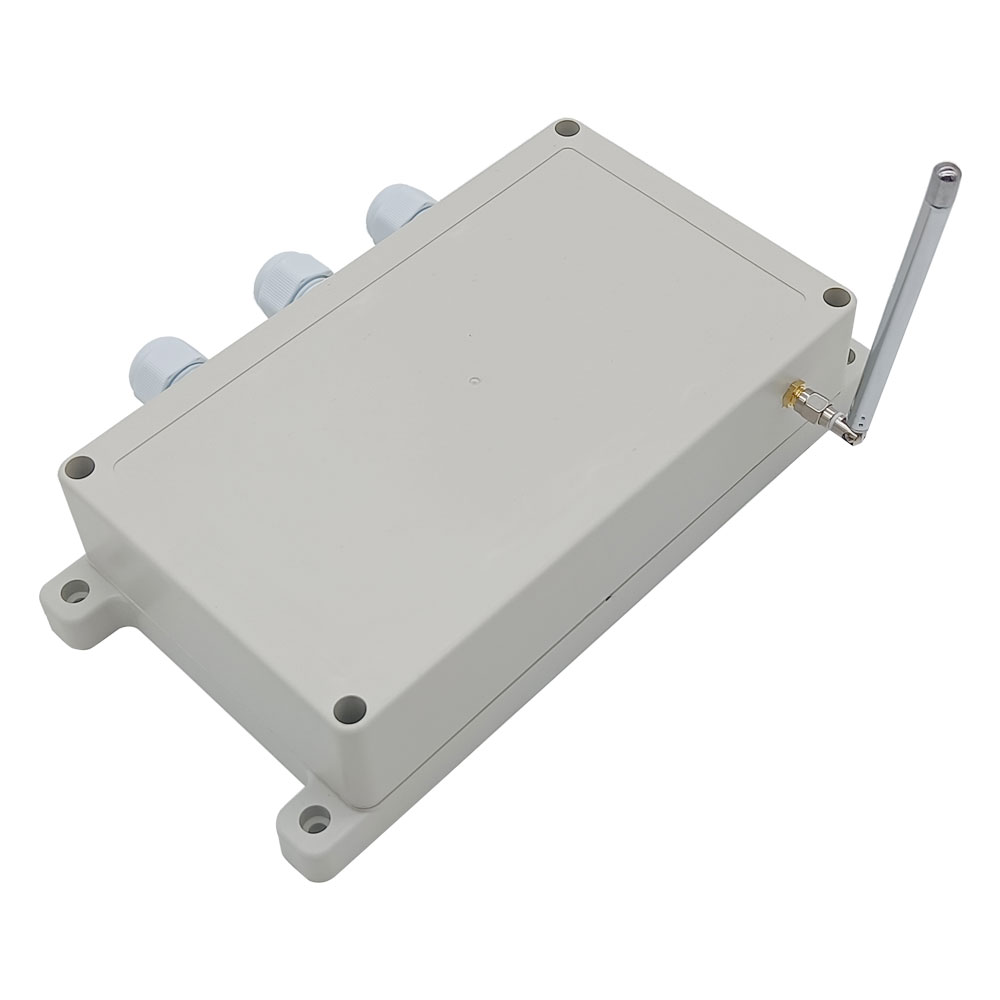

Lieferumfang:
1 x Empfänger: S4PXW-AC-ANT3
1 x Bedienungsanleitung
Einführung:
Dieser Empfänger ist ein Fernschalter mit sehr großer Reichweite. Es wurde
von der drahtlosen LORA-Kommunikationstechnologie (Long Range) entwickelt
und verfügt daher über einen ultralangen Arbeitsabstand, eine ultrahohe
Empfangsempfindlichkeit, eine hervorragende Entstörungsfähigkeit und einen
geringeren Stromverbrauch. Es verwendet einen Transceiver-Chip, um die
bidirektionale Kommunikation zu implementieren. Sein idealer Arbeitsabstand
beträgt bis zu 5 Kilometer, was ein hervorragendes Gerät für die
Fernsteuerung und Fernkommunikation ist.
Anwendung:
Dieser Empfänger ist ein elektrisches Gerät mit 4 Kanal AC Stromversorgung
Ausgang, es und der Sender bilden ein Empfänger Sender System. Dieses System
kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik,
Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es
kann verschiedene AC Geräte an Land, zu Wasser und in der Luft fernsteuern,
wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien,
Linearantriebe, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und
Geschäftsschilder. Die Anwendungen sind endlos.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Super langer Arbeitsbereich: Mit dem Sender bilden einen ein kompletten Set,
der maximale Arbeitsabstand darf 5000 Meter betragen im Freifeld sein.

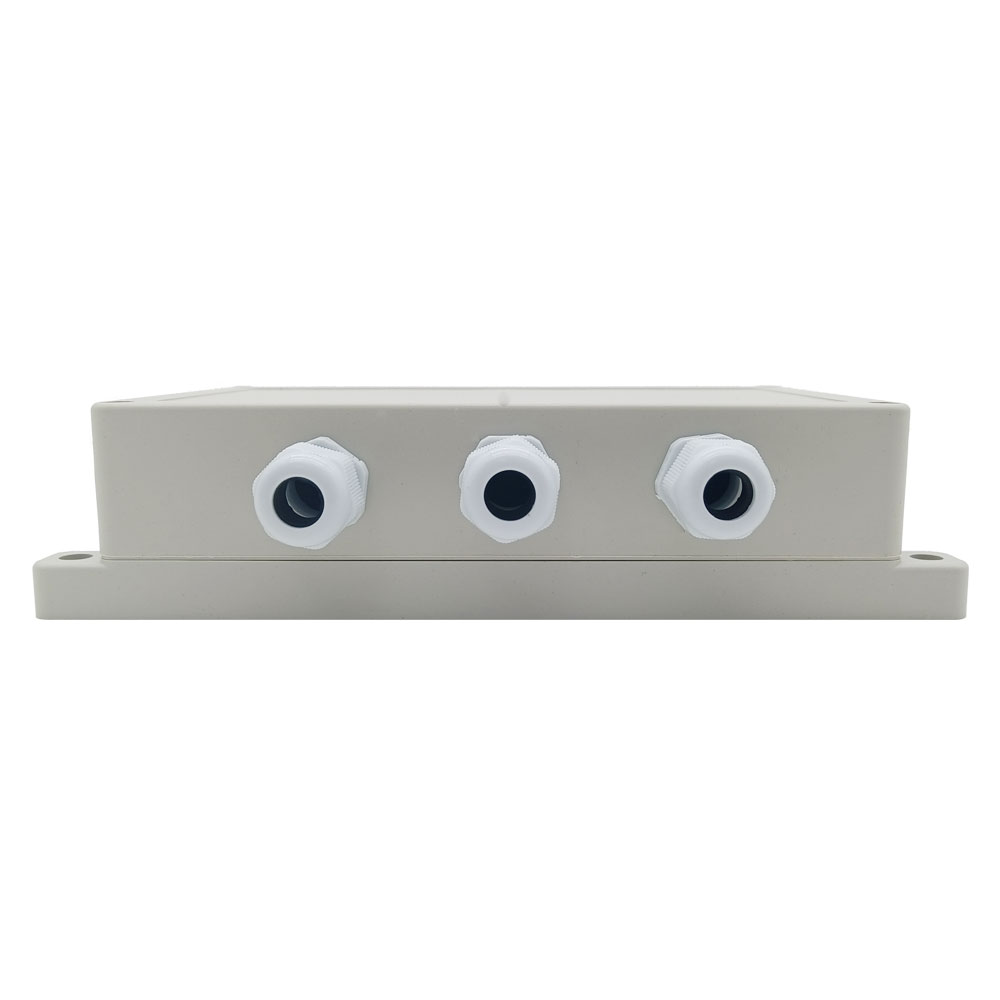

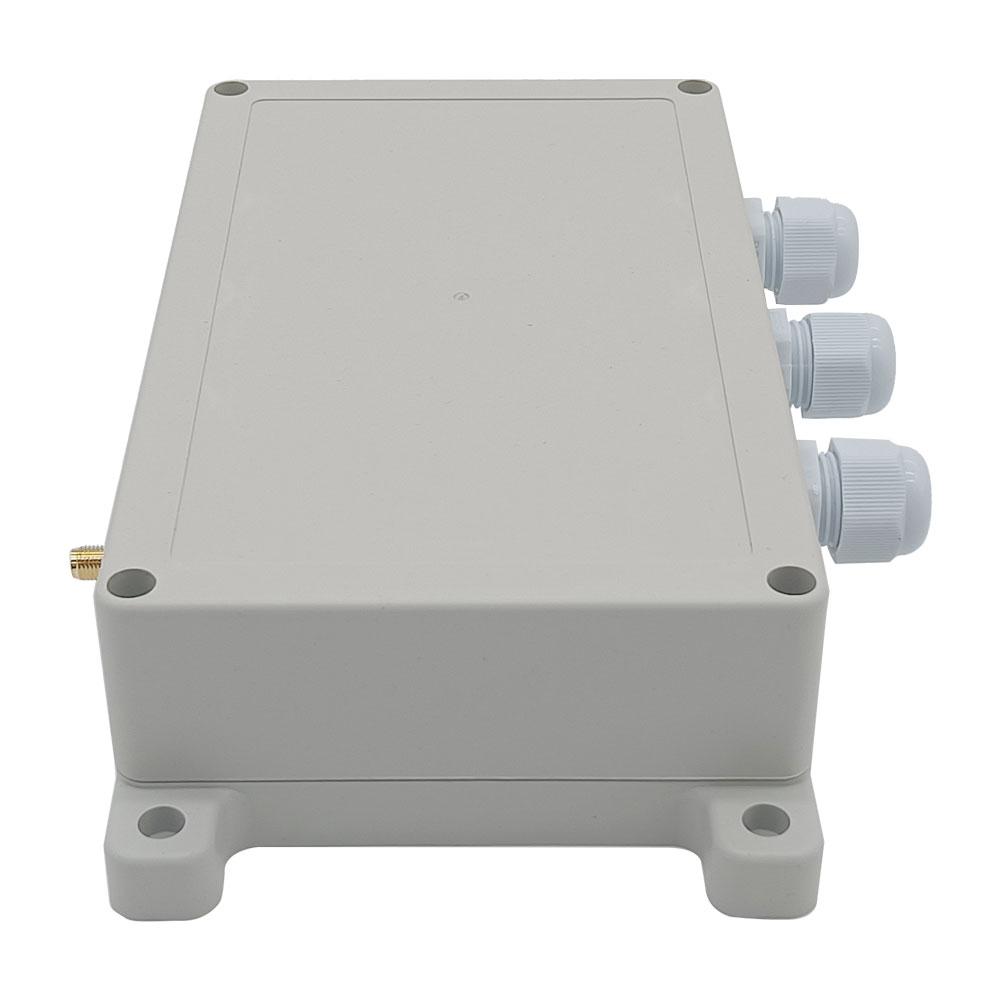

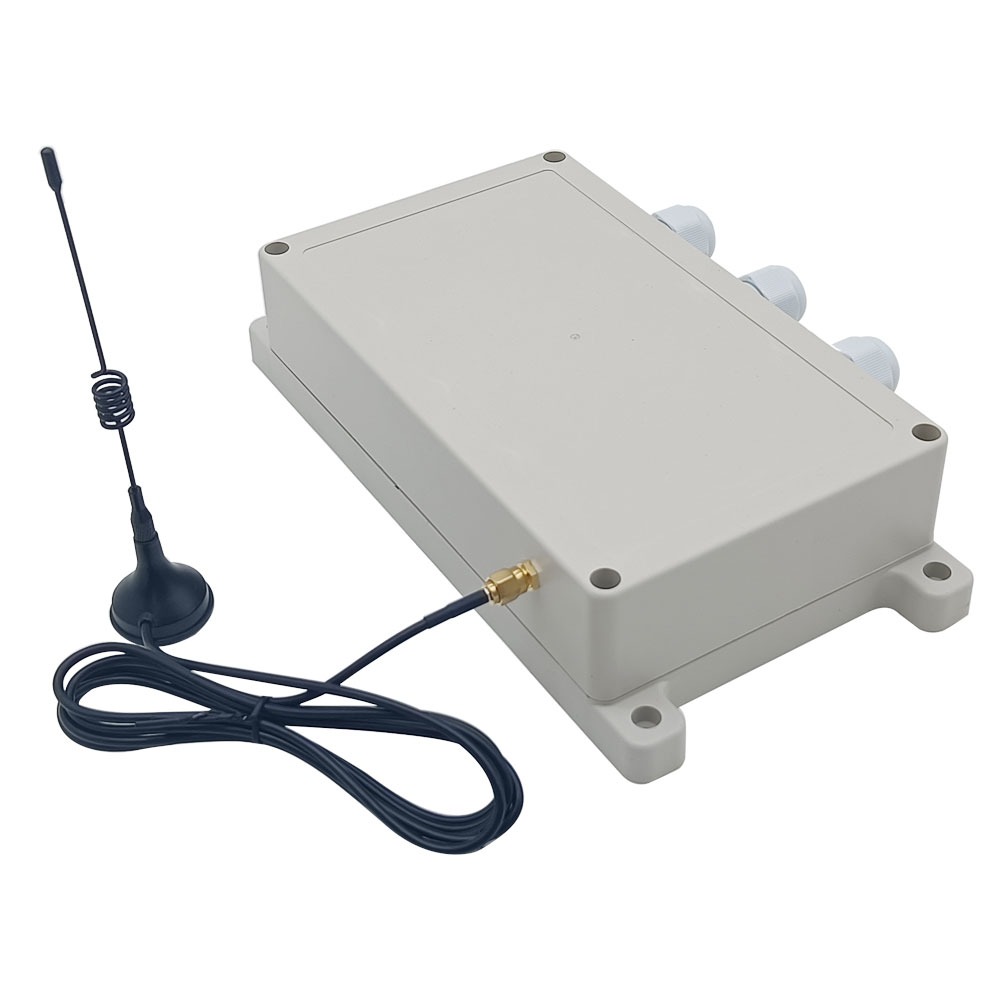

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter
Steckverbinder. Es kann im Freien installiert werden.
Universaleingang: Unterstützung AC 110V (110V~120V) verwendet in USA, Kanada
usw, und AC 220V (220V~240V) verwendet in Deutschland, Großbritannien,
Frankreich usw.
AC Stromversorgung Ausgang: Es kann AC 110V, 120V, 220V oder 240V
Wechselstrom Geräte steuern.
Hohe Leistung: Jeder Kanal kann bei maximalem Strom 30A arbeiten.
Mit verdrahteten Steuerklemmen: Sie können Sensoren, Endschalter,
Handschalter oder externe Geräte zur Steuerung des Empfängers anschließen.

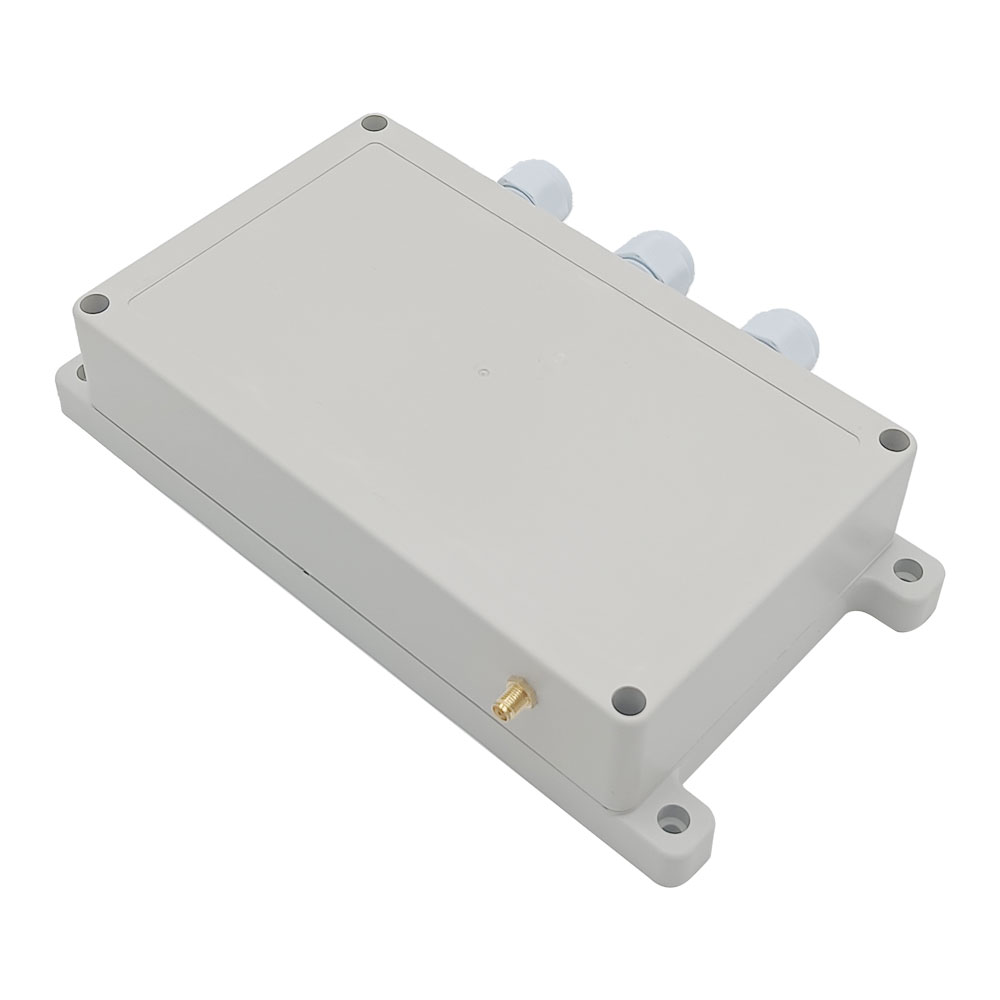

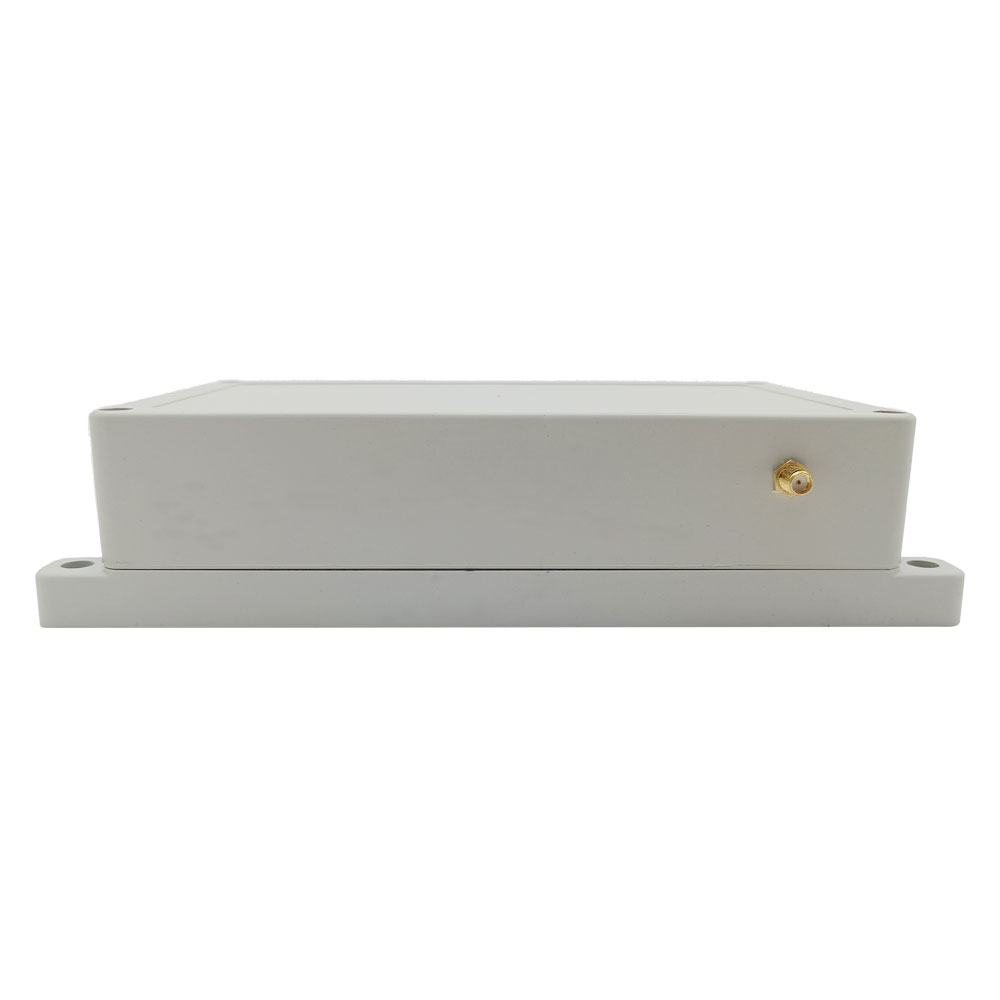

Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten
innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber
es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem
Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem
Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger
steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Rückkopplung Funktion:
Der Empfänger und der Sender haben einen Zweiwege Arbeitsmodus, so dass der
Benutzer den Arbeitsstatus des Empfängers kennen kann durch den Sender.
Zweiwege Arbeitsmodus: Wenn der Empfänger erfolgreich ausgelöst wurde durch
das Signal vom Sender, es sendet sofort ein Rückmelde signal an den Sender,
dann sendet der Sender einen Summton aus, um Sie zu informieren dass der
Empfänger erfolgreich ausgelöst wurde.
Parameter des Empfängers:
Modell: S4PXW-AC-ANT3
Betriebsspannung: AC110~240V (110V/120V/220V/240V)
Arbeitsfrequenz: 433.92 MHz
Statische Strom: ≤6mA
Kanal: 4 CH
Ausgangsart: AC110~240V (110V/120V/220V/240V)
Maximale Lastspannung des Relais: 240VAC oder 28VDC
Maximaler Laststrom des Relais: 30A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
Betriebstemperatur: -20°C bis +70°C

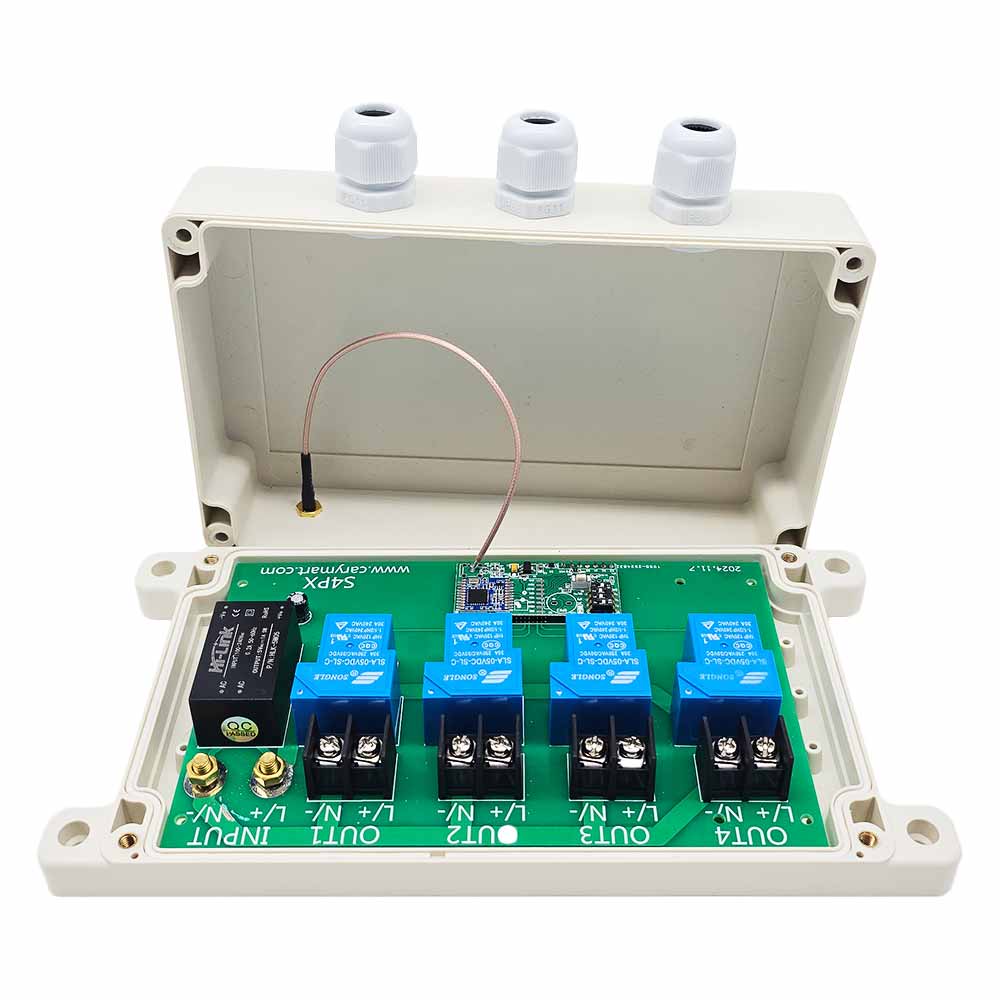

Maße der PCB: 170 x 100 x 18 mm

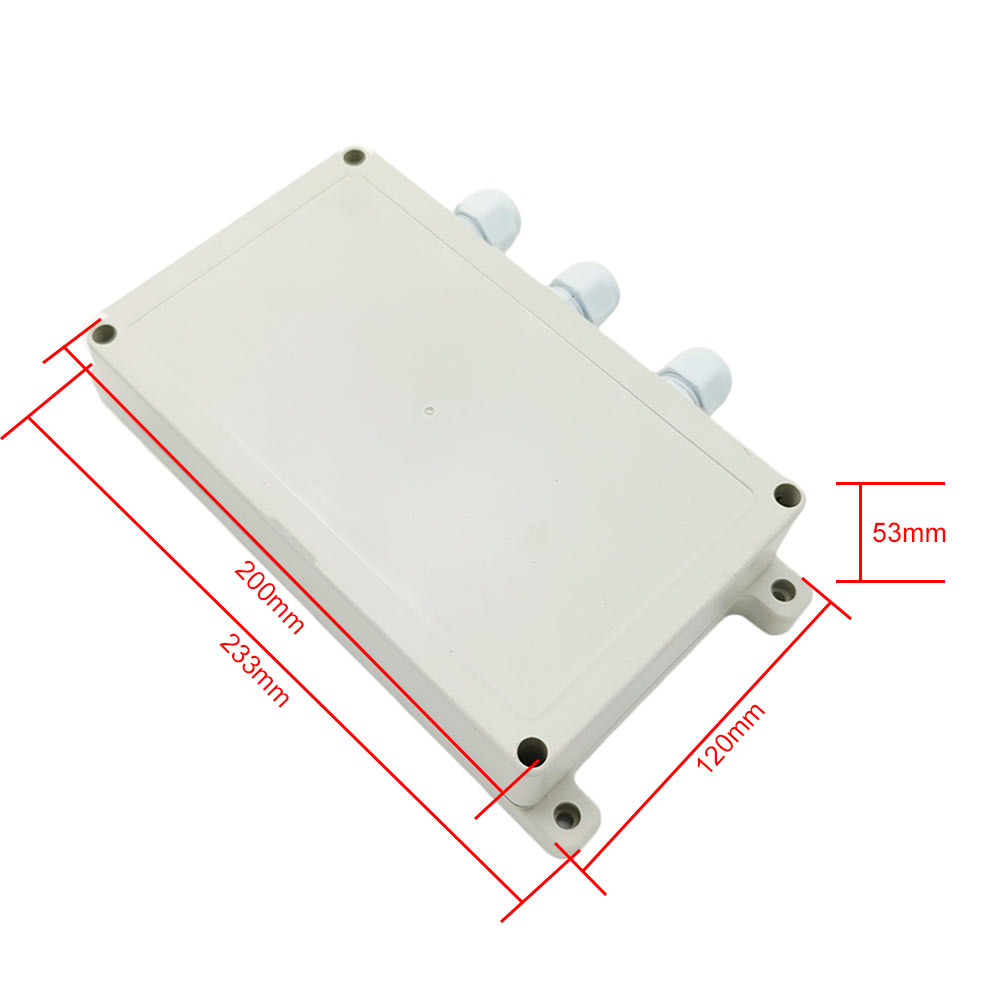

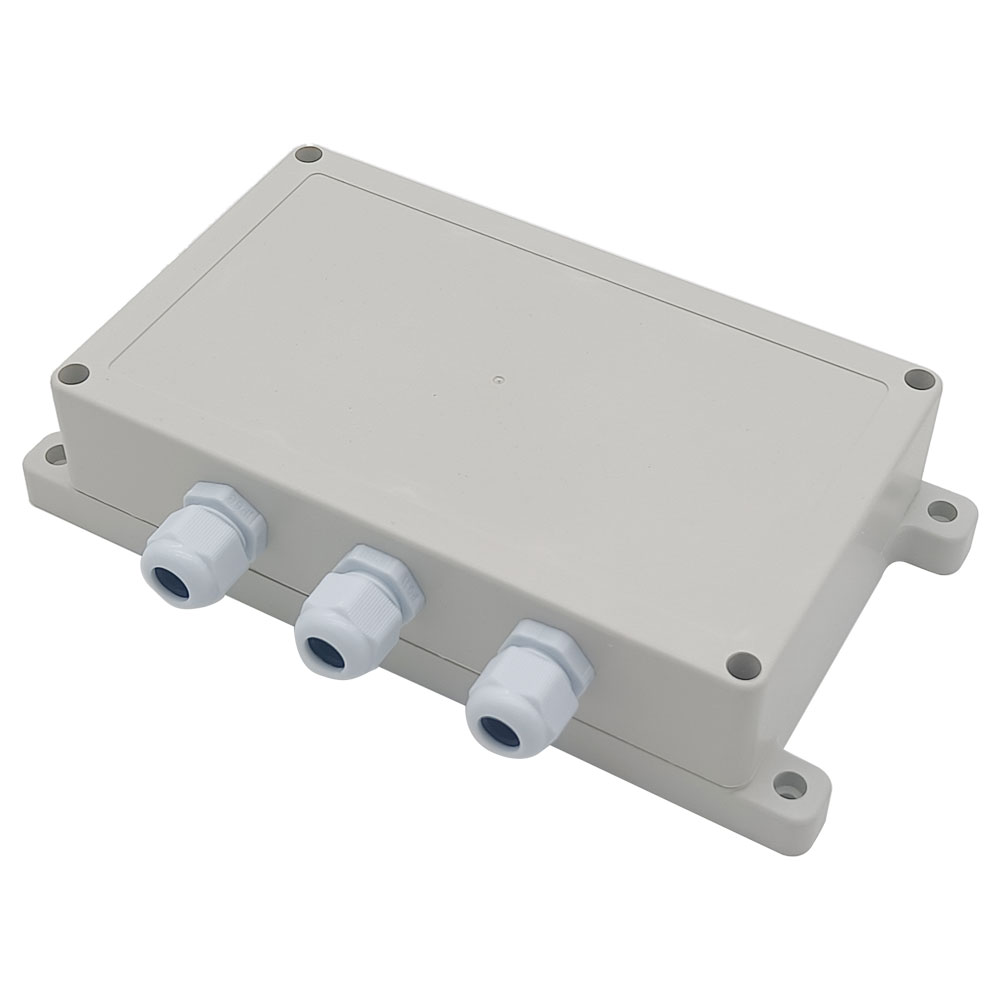

Maße des Gehäuse: 200 x 120 x 53 mm
Passende Fernbedienungen:
Dieser Empfänger funktioniert nur mit 5000 Meter Sendern, wie modell
CC-4
(Reichweite von 5000 Metern / 15000 Fuß) oder
CCW-4
(Wasserdicht, Reichweite von 5000
Metern / 15000 Fuß).
Super langer Arbeitsbereich:
Der Empfänger und der Sender bilden einen kompletten Kit, der maximale
Arbeitsabstand kann 15000 Fuß oder 5000 Meter in einem offenen Bereich
erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne
Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch
Bäume, Mauern oder andere Konstruktionen behindert und durch andere
Funksignale gestört. Daher kann es sein, dass der tatsächliche
Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Verwendung:
Der Empfänger kann zur Steuerung von AC 110~240V (110V/120V/220V/240V)
Geräten verwendet werden.

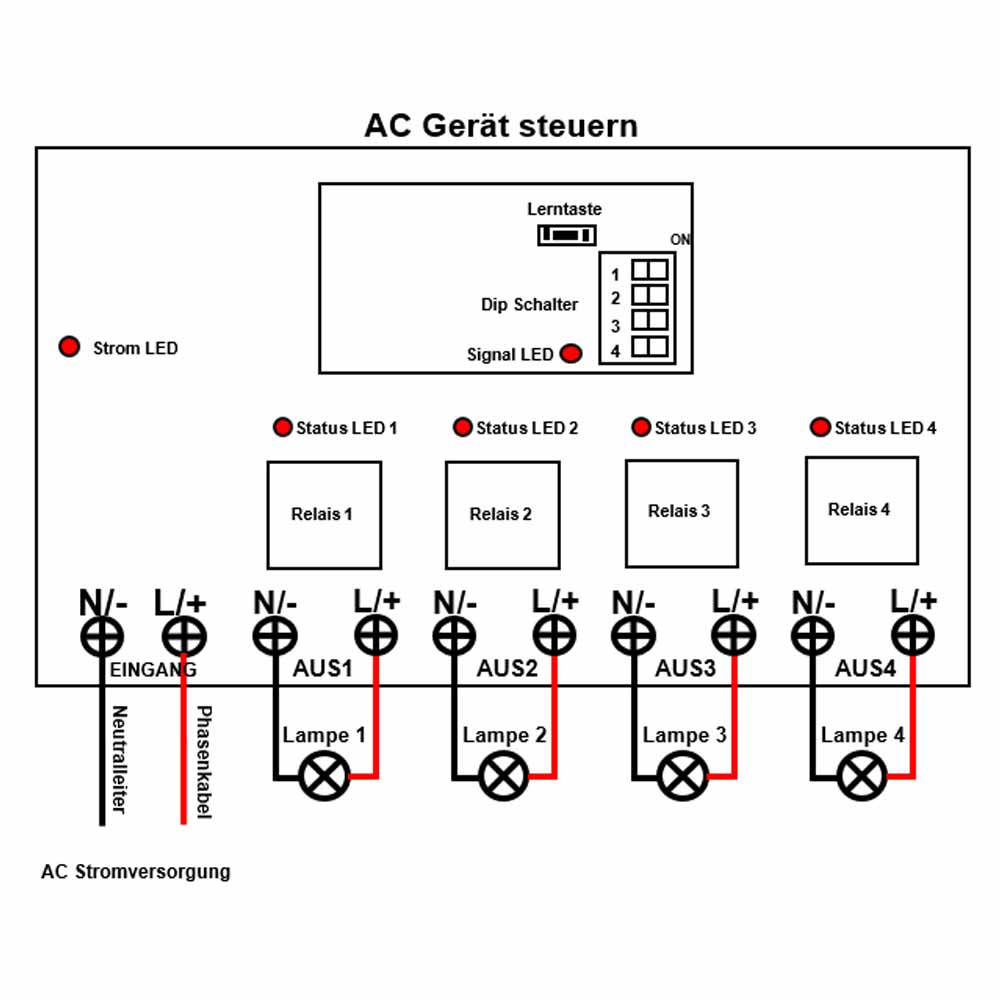

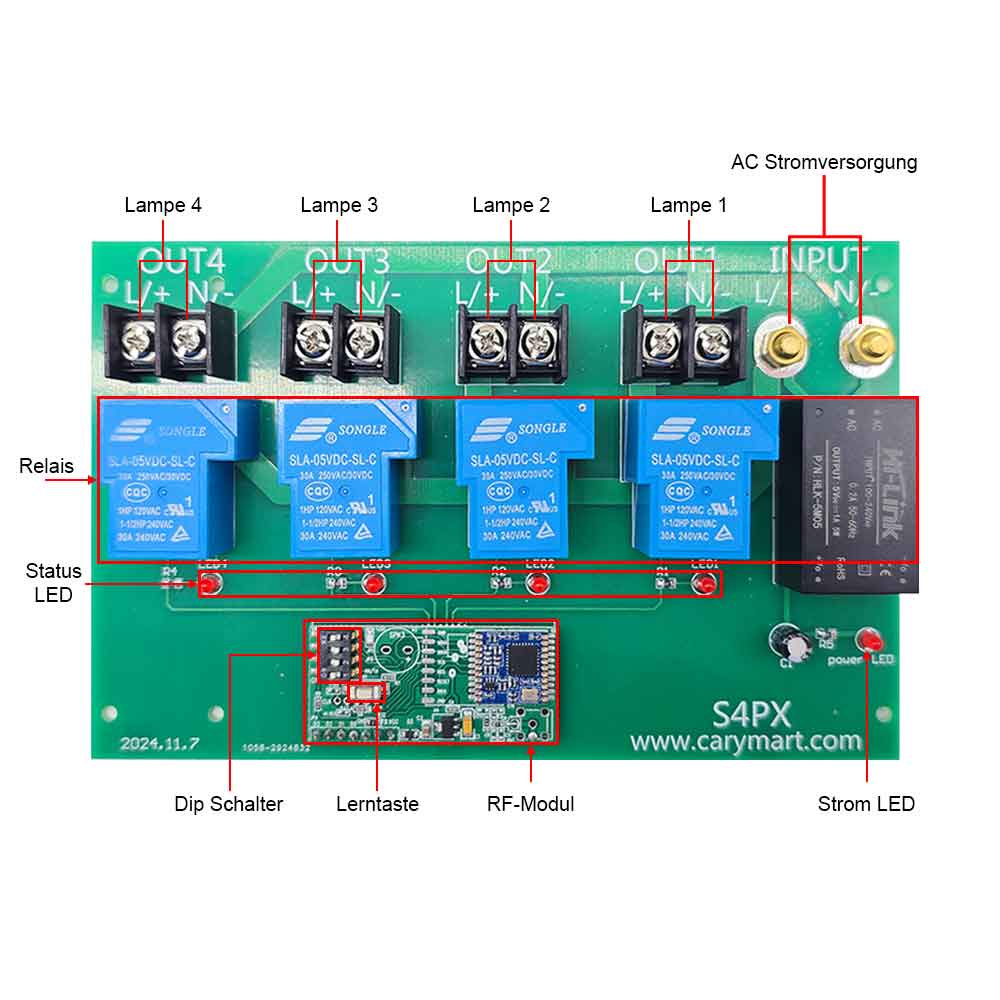

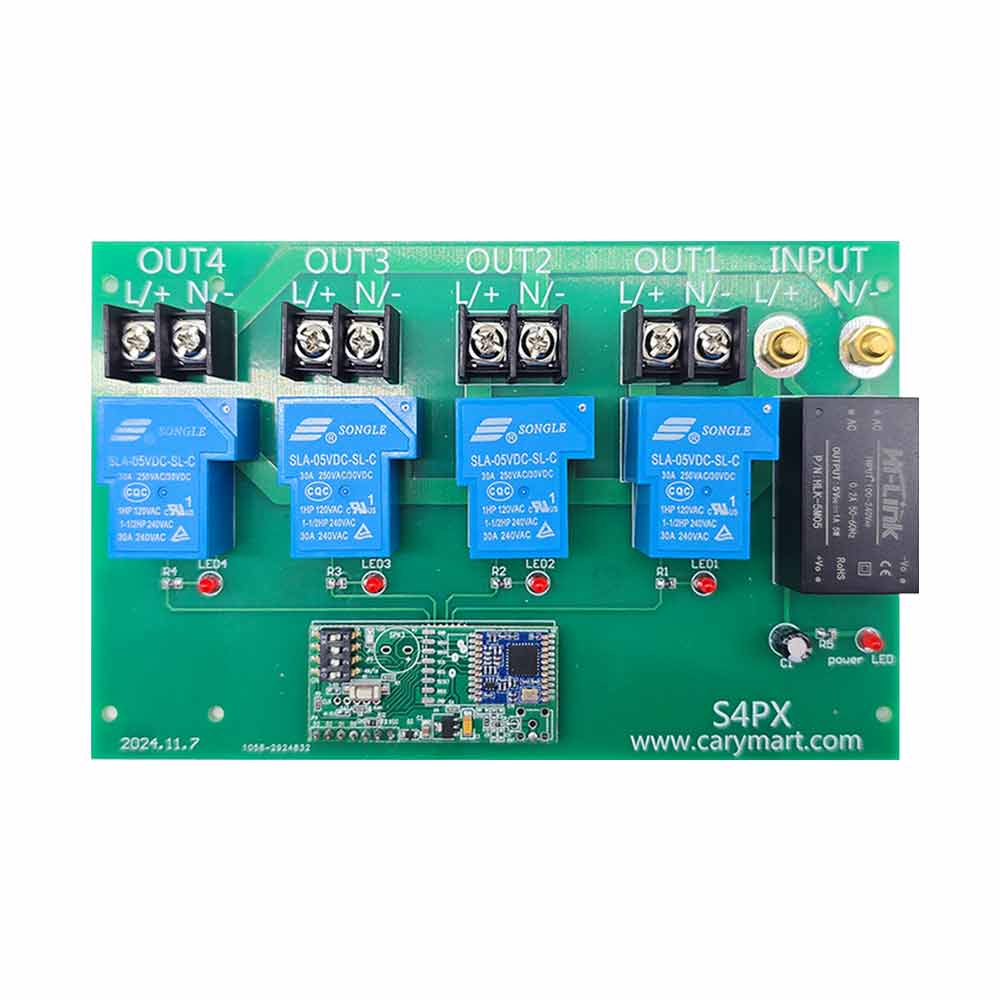

Verdrahtung:
Wenn Sie ein 12VDC Lampe steuern möchten, machen wie folgende:
1) Verbinden sie das Phasenkabel der AC Stromversorgung an Klemme <L/+>, und
Verbinden sie das Neutralleiter der AC Stromversorgung an Klemme <N/−>.
2) Verbinden Klemme <L/+> an eine Seite von AC Lampe, Verbinden Klemme <N/−>
an andere Seite von AC Lampe.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem
Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten,
gehen Sie wie folgt:
1) Einstellung der Modus Selbstsichernd: Schalten Sie das dritte Bit des DIP
Schalter ein.
Der Betrieb des Selbsthemmung modus mit dem Sender CC-4:
Drücken Sie die Taste A am Sender: Das Relais 1 im Empfänger wird aktiviert
und die angeschlossene Lampe 1 wird eingeschaltet.
Drücken Sie erneut die Taste A: Das Relais 1 wird deaktiviert und die
angeschlossene Lampe 1 wird ausgeschaltet.
Drücken Sie die Taste B am Sender: Das Relais 2 im Empfänger wird aktiviert
und die angeschlossene Lampe 2 wird eingeschaltet.
Drücken Sie erneut die Taste B: Das Relais 2 wird deaktiviert und die
angeschlossene Lampe 2 wird ausgeschaltet.
Drücken Sie die Taste C am Sender: Das Relais 3 im Empfänger wird aktiviert
und die angeschlossene Lampe 3 wird eingeschaltet.
Drücken Sie erneut die Taste C: Das Relais 3 wird deaktiviert und die
angeschlossene Lampe 3 wird ausgeschaltet.
Drücken Sie die Taste D am Sender: Das Relais 4 im Empfänger wird aktiviert
und die angeschlossene Lampe 4 wird eingeschaltet.
Drücken Sie erneut die Taste D: Das Relais 4 wird deaktiviert und die
angeschlossene Lampe 4 wird ausgeschaltet.
2) Einstellung der Modus Momentan: Schalten Sie das zweite Bit und das
dritte Bit des DIP Schalter aus.
Der Betrieb des Momentan modus mit dem Sender CC-4:
Drücken und halten Sie die Taste A am Sender: Das Relais 1 im Empänger wird
aktiviert; Lassen Sie die Taste A los: Das Relais 1 wird deaktiviert.
Drücken und halten Sie die Taste B am Sender: Das Relais 2 im Empänger wird
aktiviert; Lassen Sie die Taste B los: Das Relais 2 wird deaktiviert.
Drücken und halten Sie die Taste C am Sender: Das Relais 3 im Empänger wird
aktiviert; Lassen Sie die Taste C los: Das Relais 3 wird deaktiviert.
Drücken und halten Sie die Taste D am Sender: Das Relais 4 im Empänger wird
aktiviert; Lassen Sie die Taste D los: Das Relais 4 wird deaktiviert.
3) Einstellung der Modus Verriegelung: Schalten das zweite Bit des Dip
Schalter ein.
Der Betrieb des Verriegelung modus mit dem Sender CC-4:
Drücken Sie die Taste A am Sender: Das Relais 1 im Empfänger wird aktiviert
und andere 3 Relais wird deaktiviert.
Drücken Sie die Taste B am Sender: Das Relais 2 im Empfänger wird aktiviert
und andere 3 Relais wird deaktiviert.
Drücken Sie die Taste C am Sender: Das Relais 3 im Empfänger wird aktiviert
und andere 3 Relais wird deaktiviert.
Drücken Sie die Taste D am Sender: Das Relais 4 im Empfänger wird aktiviert
und andere 3 Relais wird deaktiviert.
Verdrahtete Steuerklemmen:
Der Empfänger hat Handsteuerunge Klemme, Sie können externe Geräte, Sensors,
oder Handschalter zur Steuerung des Empfänger verbinden.
1) Durch Low Pegel Signal:
Sie können anschließen die externen Geräte (mit niedrigem Ausgangspegel) an
die Klemmen <Signal 1>, <Signal 2>, <Signal 3>, <Signal 4> und <COM>, dann
verwenden Sie die externen Geräte zur Steuerung des Empfängers.
Wenn das externe Gerät das Low Level Signal an die Klemmen <Signal 1> und
<COM> ausgibt, das Relais 1 im Empfänger wird aktiviert; Wenn das externe
Gerät anhält um das Signal auszugeben, das Relais 1 ist deaktiviert.
Wenn das externe Gerät das Low Level Signal an die Klemmen <Signal 2> und
<COM>, das Relais 2 im Empfänger wird aktiviert; Wenn das externe Gerät
anhält um das Signal auszugeben, das Relais 2 ist deaktiviert.
Wenn das externe Gerät das Low Level Signal an die Klemmen <Signal 3> und
<COM> ausgibt, das Relais 3 im Empfänger wird aktiviert; Wenn das externe
Gerät anhält um das Signal auszugeben, das Relais 3 ist deaktiviert.
Wenn das externe Gerät das Low Level Signal an die Klemmen <Signal 4> und
<COM>, das Relais 4 im Empfänger wird aktiviert; Wenn das externe Gerät
anhält um das Signal auszugeben, das Relais 4 ist deaktiviert.
2) Durch NO/NC Kontakt
Sie können anschließen die Handschalter (mit NO/NC Kontakt) an die Klemmen
<Signal 1>, <Signal 2>, <Signal 3>, <Signal 4> und <COM>, dann verwenden Sie
die Handschalter zur Steuerung des Empfängers.
Wenn die Klemmen <Signal 1> und <COM> angeschlossen sind durch den
Handschalter, das Relais 1 im Empfänger wird aktiviert; Wenn die Klemmen
<Signal 1> und <COM> getrennt sind durch den Handschalter, das Relais 1 ist
deaktiviert.
Wenn die Klemmen <Signal 2> und <COM> angeschlossen sind durch den
Handschalter, das Relais 2 im Empfänger wird aktiviert; Wenn die Klemmen
<Signal 2> und <COM> getrennt sind durch den Handschalter, das Relais 2 ist
deaktiviert.
Wenn die Klemmen <Signal 3> und <COM> angeschlossen sind durch den
Handschalter, das Relais 3 im Empfänger wird aktiviert; Wenn die Klemmen
<Signal 3> und <COM> getrennt sind durch den Handschalter, das Relais 3 ist
deaktiviert.
Wenn die Klemmen <Signal 4> und <COM> angeschlossen sind durch den
Handschalter, das Relais 4 im Empfänger wird aktiviert; Wenn die Klemmen
<Signal 4> und <COM> getrennt sind durch den Handschalter, das Relais 4 ist
deaktiviert.
So stellen Sie die Rückkopplung Funktion ein:
Sie können das vierte Bit des Dip Schalter einschalten, um die Rückkopplung
funktion zu aktivieren; oder schalten Sie das vierte Bit aus, um die
Rückkopplung funktion zu deaktivieren.
Achtung: Das erste Bit des Dip Schalter muss auf die Position ON gesetzt
werden.
So koppeln Sie den Sender mit dem Empfänger:
Beachten: Wir haben den Sender mit dem Empfänger gekoppelt vor dem Verlassen
des Werks.
1) Drücken Sie die Lerntaste im Empfänger für 1~2 Sekunden, die Signal LED
im Empfänger leuchtet, dies bedeutet der Empfänger gibt den Lernstatus ein.
2) Drücken Sie eine beliebige Taste am Sender, wenn die Signal LED zweimal
blinkt, dies bedeutet dass das Lernen erfolgreich ist.
3) Der Empfänger kann mehrere Fernbedienungen mit verschiedenen kodes lernen.
So löschen Sie alle Sender codes gespeichert im Empfänger:
Wir haben gekoppelt den Sender mit dem Empfänger, wenn Sie nicht möchten
dass der Empfänger mit dem Sender zu arbeiten, Sie können löschen alle
Sender codes gespeichert im Empfänger.
Bedienung: Drücken und halten Sie die Lerntaste im Empfänger für 4-5
Sekunden, Signal-LED leuchtet zuerst, blinkt dann dreimal und geht dann aus,
Lassen Sie dann die Lerntaste los, dies zeigt an, dass alle gespeicherten
Codes erfolgreich gelöscht wurden.
