Hallo, willkommen in unserem Shop. FernKontrolle bietet Ihnen die hochwertigen Fernbedienungsgeräte. Wir empfehlen Ihnen, unsere Fragen und Antworten zu lesen, bevor Sie Ihre Entscheidung treffen. Wenn Sie weitere Fragen haben, nehmen Sie bitte Kontakt mit uns auf. Wir werden Ihnen so bald wie möglich antworten.

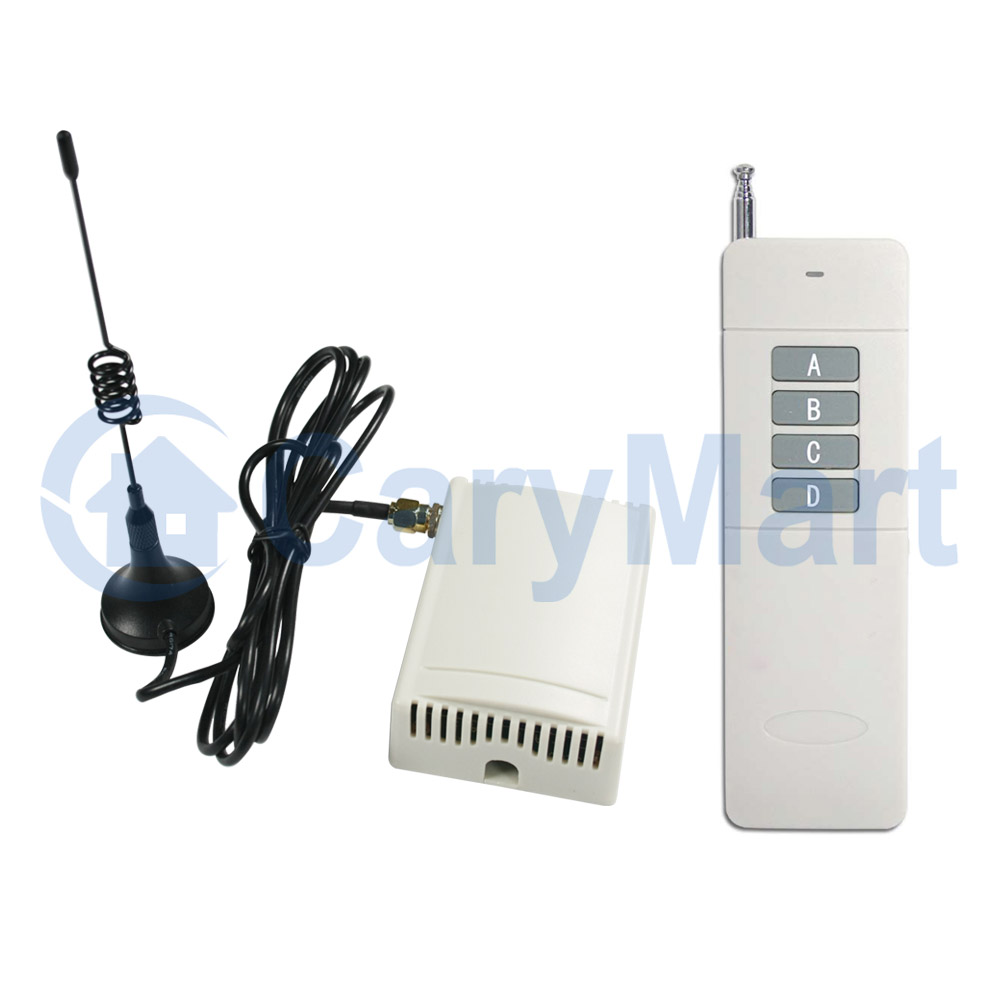

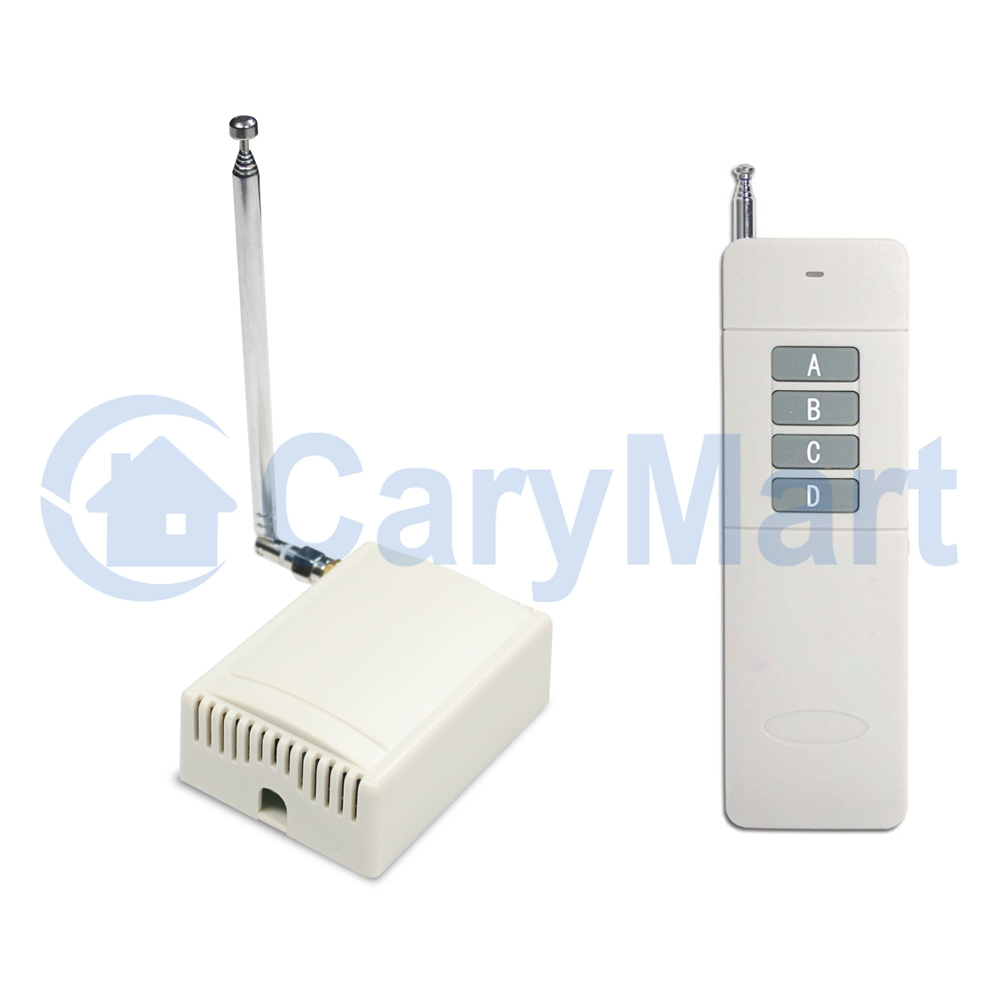

Lieferumfang:
1 x Empfänger: S4C-DC-ANT3 (4 Kanälel / Vier Kontrolle Modi)

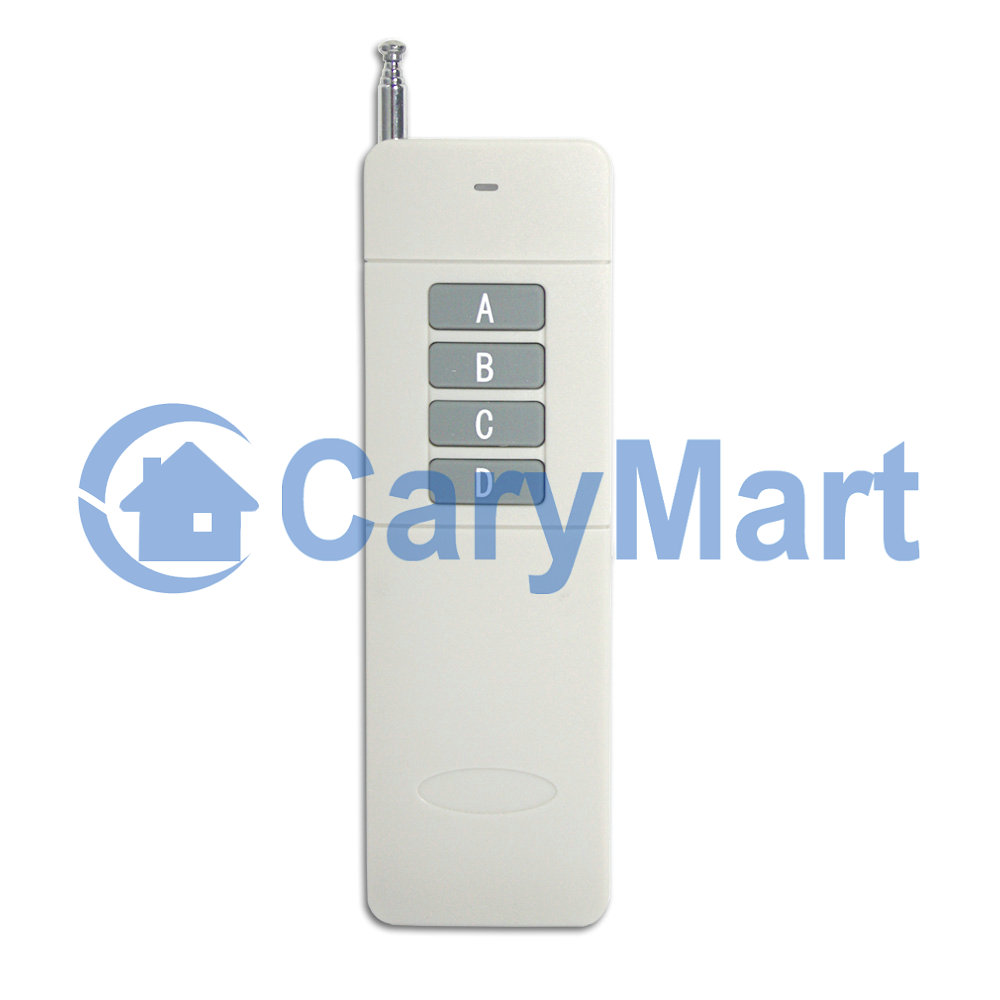

1 x Sender: CB-4
1 x Bedienungsanleitung
Kennzeichen:
Anwendung: Es kann in der Industrie-Automatisierung, Landwirtschaft-Automation
und Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen,
Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Es kann drahtlose fernbedienung
verschiedene ausrüstungen an Land, Wasser und Luft, wie Funklichtschalter,
Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Elektrozylinder,
Türen, Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder usw.
Drahtlose Steuerung, einfach zu installieren.
Stromversorgung: Vier Betriebsspannungsversionen, DC 6V, 9V, 12V, 24V.
Relaisausgang: Der Empfänger ist Relaisausgang. Es können zur Steuerung DC und
AC Geräte verwendet werden. Die Klemmen sind NO / NC (normalweise geöffnet /
normalweise geschloßen) und es ist wie ein Funkschalter. Es bedeutet, dass Sie
auch eine separate Stromversorgung an Geräte anschließen sollen.
Jeder Kanal kann bei maximalem Strom 5A arbeiten, wie 60W/12V bekannt, 30W/6V, 45W/9V, 120W/24V, 550W/110V, 1100W/220V.

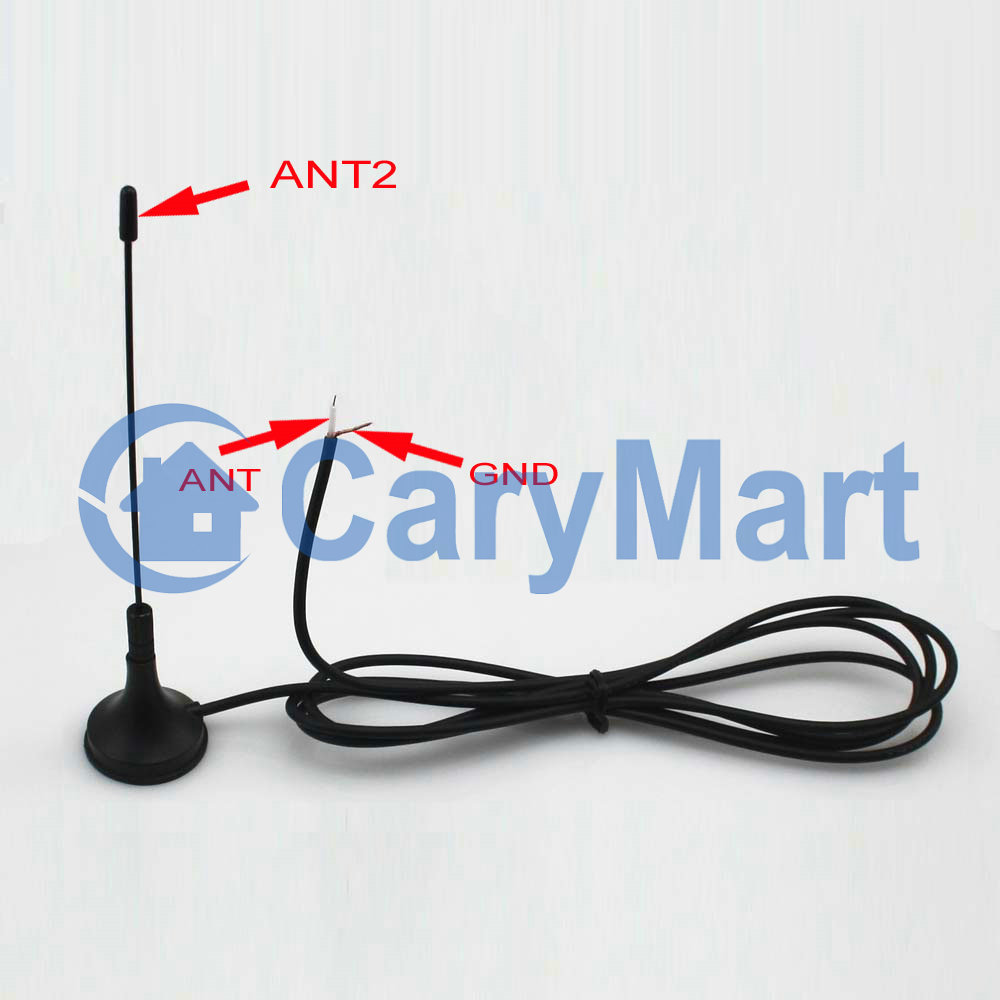

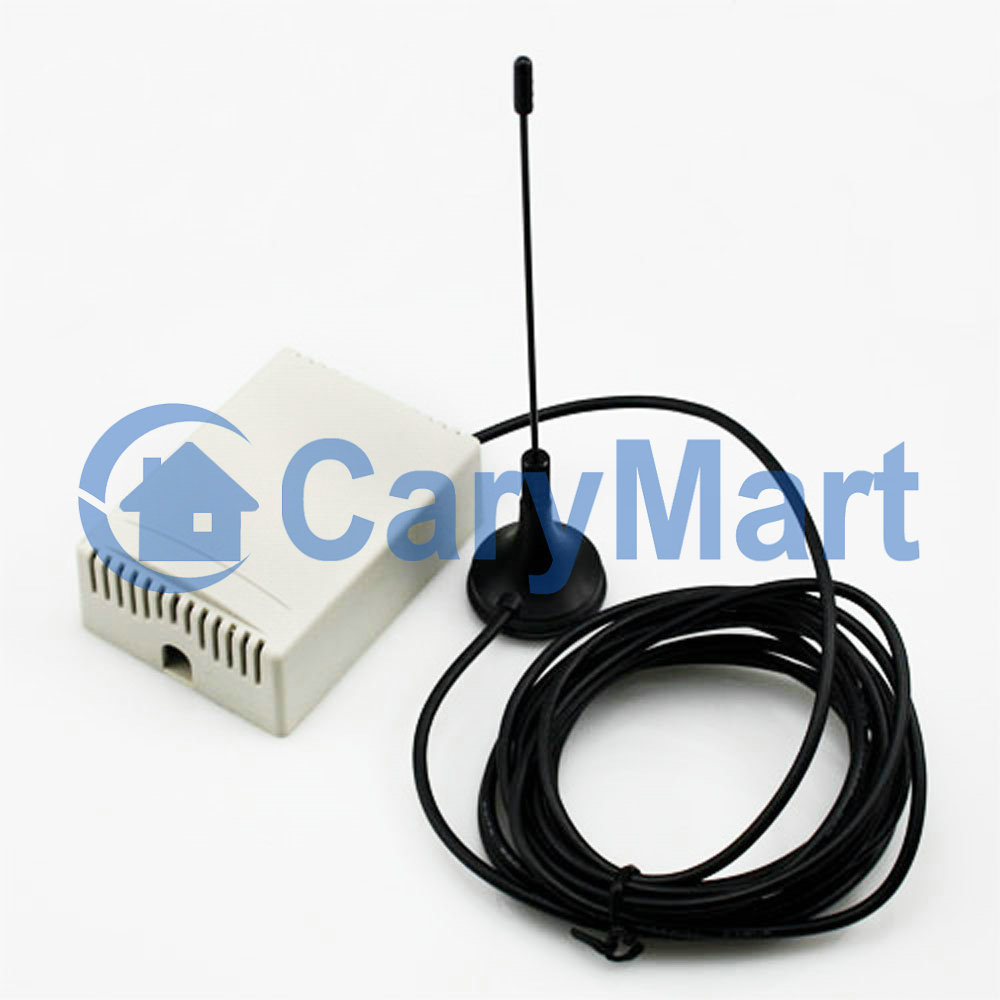

Mit externer Teleskopantenne, der Empfänger hat einen größeren Arbeitsbereich.
Sie können den Empfänger mit Sender (Fernbedienung) von jedem Orten innerhalb
einer zuverlässigen Entfernung ein / ausschalten.
Die drahtlose Funksignale können durch Wände, Böden und Türen laufen.
Geschutzt vor Gegenstrom und übermäßigem Strom.
Zuverlässige Kontrolle: Der Code besteht aus Tausenden verschiedener
Kombinationen, und der Empfänger arbeitet nur mit dem Sender, der den gleichen
Code verwendet.
Ein oder einige Sender können einen oder einige Empfänger gleichzeitig
kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.
Empfänger:
Modell Nr.: S4C-DC06 / S4C-DC09 / S4C-DC12 / S4C-DC24
Stromversorgung (Betriebsspannung): DC6V (S4C-DC06), DC12V±1V (S4C-DC12),
DC9V±1V (S4C-DC09), DC24V±2V (S4C-DC24)
Ausgang: Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
Arbeitsspannungsbereich von Relais: AC110~240V oder DC0~28V
Drahtbereich für die Terminals: 24-18 AWG
Betriebsfrequenz: 433.92MHz
Kanal: 4 CH
Kontrolle Modi: Selbstsichernd, Momentan, Verriegelung, Momentan +
Selbstsichernd
Statische Strom: ≤6mA
Maximaler Laststrom: 5A / Kanal
Maße der PCB: 68mm x 48mm x 20mm
Maße des Koffers: 75mm x 55mm x 30mm
Sender:
Modell Nr.: CB-4
Kanal: 4 CH
Entfernung der Fernbedienung: 1000m / 3000ft (Theoretisch)
Kodierung: EV 1527 Lernkode (Auf 1 Million Kodes steigt, die Möglichkeit der
Kollision und unberechtiger Betastung von Kodes reduziert.)
Einheitsmaße: 135mm x 42mm x 25mm

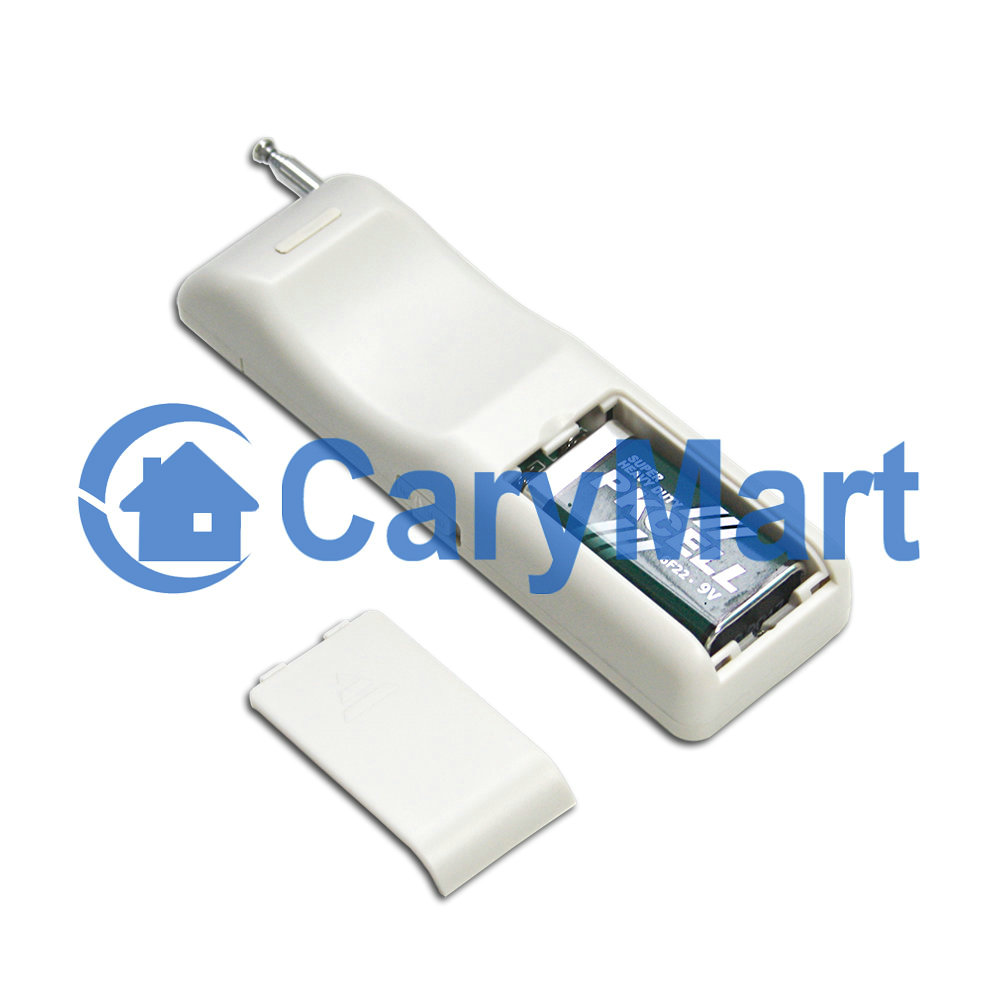

Stromversorgung: 1 x 6F22-9V Batterie (incl., Dauert ca. 12 Monate)
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln, wie CWB-4 (50M,
wasserdicht), C-4 (100M), oder CB-4 (1000M) usw..
Arbeitsbereich:
Mit dem Fernbedienung wie CB-4 kann die Reichweite max. 2000M im Freifeld sein.
Der maximale Arbeitsabstand ist ein theoretischer Wert. Es soll auf einer
offenen Erde bedient werden, darauf gibt es keine Absperrung und keine
Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume,
Wände oder andere Bauwerke, und wird durch andere Funksignale gestört. Deshalb
ist die wahre Entfernung kleiner als die max. Reichweite.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie einen
leistungsstarken Fernbedienung verwenden, zum Beispiel der Fernbedienung CB-4.
Verwendung (mit dem Sender CB-4):
Mit dem Empfänger können sowohl DC 0~ 28V als auch AC 110~240V Geräte gesteuert
werden.
Hinweis: Der Empfänger ist ein Relaisausgang, und kein DC / AC Leistungsausgang.
Ausgangszustand der Relaisausgangsklemmen: Die Klemmen B und C sind
normalerweise offen; Die Klemmen A und B sind normalerweise geschlossen.

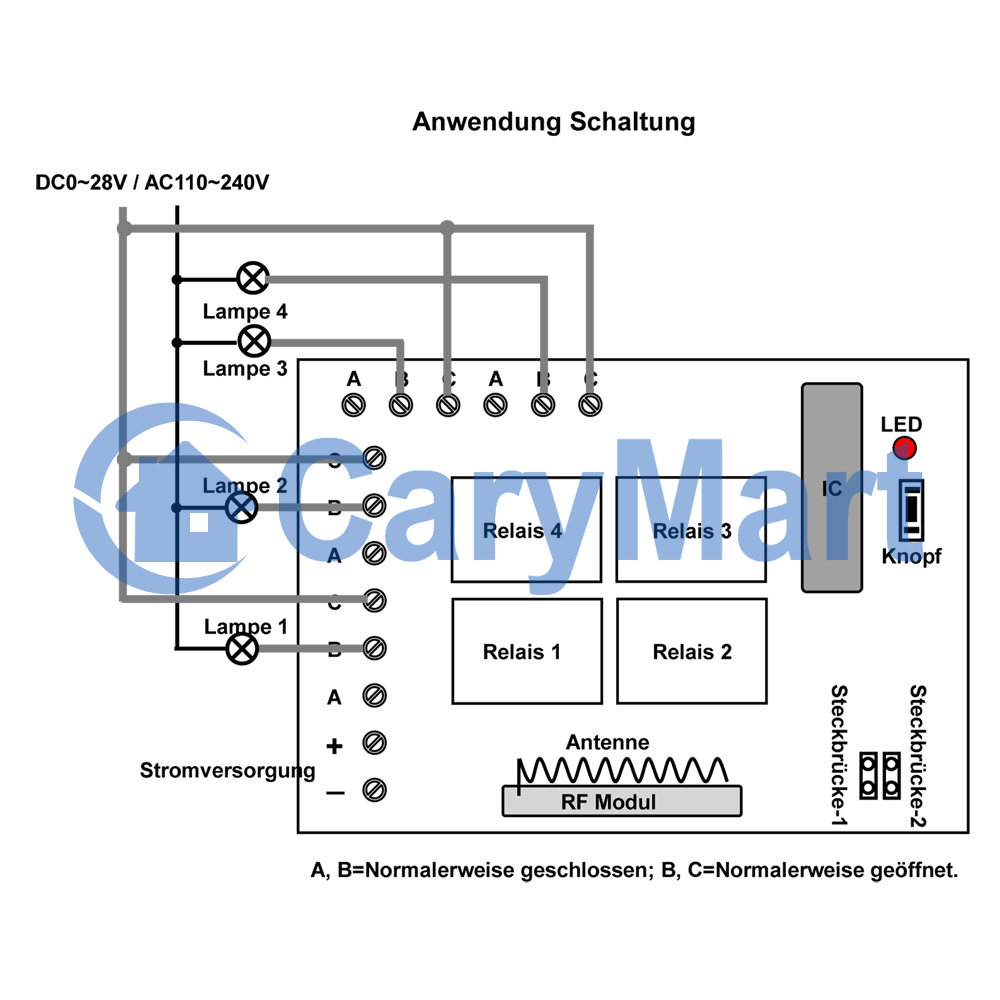

Verdrahtung:
Wenn Sie ein DC 12V Lampe steuern, machen wie folgende:
1) Schließen den Pluspol von DC Stromversorgung an Klemme “L / +” von Eingang
an, und schließen den Minuspol von DC Stromversorgung an Klemme “N / -” von
Eingang.
2) Schließen Klemme C an Pluspol der DC Stromversorgung an, schließen Klemme B
an Pluspol von DC Lampe an, und schließen den Minuspol von DC Lampe an Minuspol
von DC Stromversorgung an.
Wenn Sie AC 230V Lampe steuern, machen Sie wie folgende:
1) Schließen den Pluspol von DC Stromversorgung an Klemme “L / +” von Eingang
an, und schließen den Minuspol von DC Stromversorgung an Klemme “N / -” von
Eingang.
2) Schließen Klemme C an das Phasenkabel von AC Stromversorgung an, schließen
Klemme B an eine Seite von AC Lampe an, und schließen andere Seite von AC Lampe
an Nullleiter von AC Stromversorgung an.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Kontrolle Modus vor dem Versand
eingestellt, Wenn Sie anderen Kontrolle Modi benutzen möchten, gehen Sie wie
folgt:

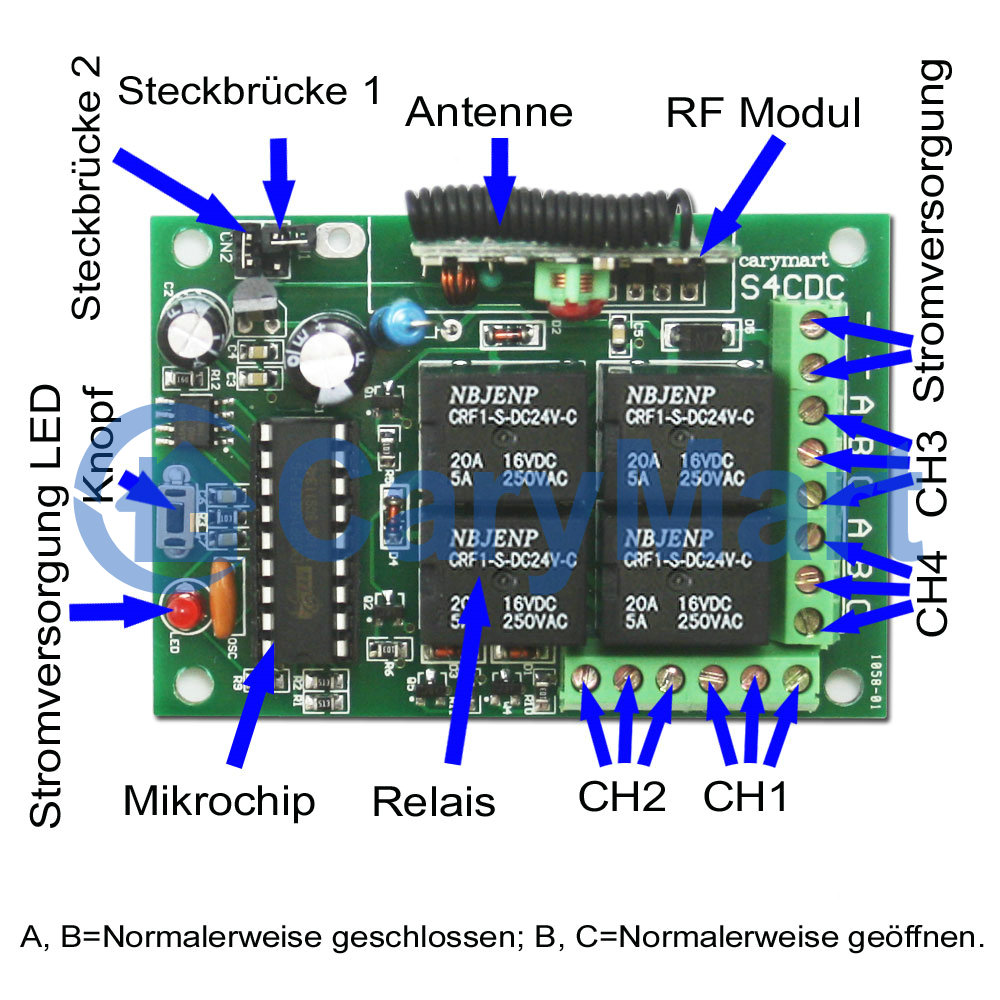

1) Einstellung der Modus Selbstsichernd: Nur verbinden auf dem Steckbrücke-2.
Modus Selbstsichernd (Arbeiten mit der Fernbedienung CB-4): Drücken -> Öffnen;
Nochmal drücken -> Schließen.
Drücken Sie die Taste A: Das Relais 1 ist aktiviert (verbinden Sie die Klemmen B
und C, trennen Sie die Klemmen A und B), und die Lampe 1 wird eingeschaltet.
Drücken Sie die Taste A erneut: Das Relais 1 ist deaktiviert (trennen Sie die
Klemmen B und C, verbinden Sie die Klemmen A und B), und die Lampe 1 wird
ausgeschaltet.
Drücken Sie die Taste B: Das Relais 2 ist aktiviert (verbinden Sie die Klemmen B
und C, trennen Sie die Klemmen A und B), und die Lampe 2 wird eingeschaltet.
Drücken Sie die Taste B erneut: Das Relais 2 ist deaktiviert (trennen Sie die
Klemmen B und C, verbinden Sie die Klemmen A und B), und die Lampe 2 wird
ausgeschaltet.
Drücken Sie die Taste C: Das Relais 3 ist aktiviert (verbinden Sie die Klemmen B
und C, trennen Sie die Klemmen A und B), und die Lampe 3 wird eingeschaltet.
Drücken Sie die Taste C erneut: Das Relais 3 ist deaktiviert (trennen Sie die
Klemmen B und C, verbinden Sie die Klemmen A und B), und die Lampe 3 wird
ausgeschaltet.
Drücken Sie die Taste D: Das Relais 4 ist aktiviert (verbinden Sie die Klemmen B
und C, trennen Sie die Klemmen A und B), und die Lampe 4 wird eingeschaltet.
Drücken Sie die Taste D erneut: Das Relais 4 ist deaktiviert (trennen Sie die
Klemmen B und C, verbinden Sie die Klemmen A und B), und die Lampe 4 wird
ausgeschaltet.
2) Einstellung der Modus Momentan: Nur verbinden auf dem Steckbrücke-1.
Modus Momentan (Arbeiten mit der Fernbedienung CB-4): Drücken und halten-> Öffnen;
Loslassen -> Schließen.
Drücken und halten die Taste A: Das Relais 1 ist aktiviert (verbinden Sie die
Klemmen B und C, trennen Sie die Klemmen A und B), und die Lampe 1 wird
eingeschaltet.
Lassen Sie die Taste A los: Das Relais 1 ist deaktiviert (trennen Sie die
Klemmen B und C, verbinden Sie die Klemmen A und B), und die Lampe 1 wird
ausgeschaltet.
Drücken und halten die Taste B: Das Relais 2 ist aktiviert (verbinden Sie die
Klemmen B und C, trennen Sie die Klemmen A und B), und die Lampe 2 wird
eingeschaltet.
Lassen Sie die Taste B los: Das Relais 2 ist deaktiviert (trennen Sie die
Klemmen B und C, verbinden Sie die Klemmen A und B), und die Lampe 2 wird
ausgeschaltet.
Drücken und halten die Taste C: Das Relais 3 ist aktiviert (verbinden Sie die
Klemmen B und C, trennen Sie die Klemmen A und B), und die Lampe 3 wird
eingeschaltet.
Lassen Sie die Taste C los: Das Relais 3 ist deaktiviert (trennen Sie die
Klemmen B und C, verbinden Sie die Klemmen A und B), und die Lampe 3 wird
ausgeschaltet.
Drücken und halten die Taste D: Das Relais 4 ist aktiviert (verbinden Sie die
Klemmen B und C, trennen Sie die Klemmen A und B), und die Lampe 4 wird
eingeschaltet.
Lassen Sie die Taste D los: Das Relais 4 ist deaktiviert (trennen Sie die
Klemmen B und C, verbinden Sie die Klemmen A und B), und die Lampe 4 wird
ausgeschaltet.
3) Einstellung der Modus Verriegelung: Trennen auf dem Steckbrücke-1 und
Steckbrücke-2.
Modus Verriegelung (Arbeiten mit der Fernbedienung CB-4): Drücken ->Öffnen;
Drücken anderen Knopf -> Schließen.
Drücken Sie die Taste A: Das Relais 1 ist aktiviert (verbinden Sie die Klemmen B
und C, trennen Sie die Klemmen A und B), und die Lampe 1 wird eingeschaltet. Das
Relais 2, 3, 4 sind deaktiviert (trennen Sie die Klemmen B und C, verbinden Sie
die Klemmen A und B), die Lampen 2, 3, 4 sind ausgeschaltet.
Drücken Sie die Taste B: Das Relais 2 ist aktiviert (verbinden Sie die Klemmen B
und C, trennen Sie die Klemmen A und B), und die Lampe 2 wird eingeschaltet. Das
Relais 1, 3, 4 sind deaktiviert (trennen Sie die Klemmen B und C, verbinden Sie
die Klemmen A und B), die Lampen 1, 3, 4 sind ausgeschaltet.
Drücken Sie die Taste C: Das Relais 3 ist aktiviert (verbinden Sie die Klemmen B
und C, trennen Sie die Klemmen A und B), und die Lampe 3 wird eingeschaltet. Das
Relais 1, 2, 4 sind deaktiviert (trennen Sie die Klemmen B und C, verbinden Sie
die Klemmen A und B), a die Lampen 1, 2, 4 sind ausgeschaltet.
Drücken Sie die Taste D: Das Relais 4 ist aktiviert (verbinden Sie die Klemmen B
und C, trennen Sie die Klemmen A und B), und die Lampe 4 wird eingeschaltet. Das
Relais 1, 2, 3 sind deaktiviert (trennen Sie die Klemmen B und C, verbinden Sie
die Klemmen A und B), die Lampen 1, 2, 3 sind ausgeschaltet.
4) Einstellung des Mischmodus (Momentan + Selbstsichernd): Verbinden Sie
Steckbrücke-1 und Steckbrücke-2.
Modus Momentan für Kanal 1 und 2 (Arbeiten mit der Fernbedienung CB-4): Drücken
und halten-> Öffnen; Loslassen -> Schließen.
Drücken und halten die Taste A: Das Relais 1 ist aktiviert (verbinden Sie die
Klemmen B und C, trennen Sie die Klemmen A und B), und die Lampe 1 wird
eingeschaltet.
Lassen Sie die Taste A los: Das Relais 1 ist deaktiviert (trennen Sie die
Klemmen B und C, verbinden Sie die Klemmen A und B), und die Lampe 1 wird
ausgeschaltet.
Drücken und halten die Taste B: Das Relais 2 ist aktiviert (verbinden Sie die
Klemmen B und C, trennen Sie die Klemmen A und B), und die Lampe 2 wird
eingeschaltet.
Lassen Sie die Taste B los: Das Relais 2 ist deaktiviert (trennen Sie die
Klemmen B und C, verbinden Sie die Klemmen A und B), und die Lampe 2 wird
ausgeschaltet.
Modus Selbstsichernd für Kanal 3 und 4 (Arbeiten mit der Fernbedienung CB-4):
Drücken -> Öffnen; Nochmal drücken -> Schließen.
Drücken Sie die Taste C: Das Relais 3 ist aktiviert (verbinden Sie die Klemmen B
und C, trennen Sie die Klemmen A und B), und die Lampe 3 wird eingeschaltet.
Drücken Sie die Taste C erneut: Das Relais 3 ist deaktiviert (trennen Sie die
Klemmen B und C, verbinden Sie die Klemmen A und B), und die Lampe 3 wird
ausgeschaltet.
Drücken Sie die Taste D: Das Relais 4 ist aktiviert (verbinden Sie die Klemmen B
und C, trennen Sie die Klemmen A und B), und die Lampe 4 wird eingeschaltet.
Drücken Sie die Taste D erneut: Das Relais 4 ist deaktiviert (trennen Sie die
Klemmen B und C, verbinden Sie die Klemmen A und B), und die Lampe 4 wird
ausgeschaltet.
Hinweis: Die Unterschiede über die
verschieden passende Sender(Sie
können folgende Produktename von Modell klicken, um mehr Technische Daten über
die Sender zu sehen.)
