Einführung:
Dieser Empfänger ist ein Fernschalter mit sehr großer Reichweite. Es wurde
von der drahtlosen LORA-Kommunikationstechnologie (Long Range) entwickelt
und verfügt daher über einen ultralangen Arbeitsabstand, eine ultrahohe
Empfangsempfindlichkeit, eine hervorragende Entstörungsfähigkeit und einen
geringeren Stromverbrauch. Es verwendet einen Transceiver-Chip, um die
bidirektionale Kommunikation zu implementieren. Sein idealer Arbeitsabstand
beträgt bis zu 5 Kilometer, was ein hervorragendes Gerät für die
Fernsteuerung und Fernkommunikation ist.
Anwendung:
Dieser Empfänger ist ein elektrisches Gerät mit 4 Kanal DC Stromversorgung
Ausgang, es und der Sender bilden ein Empfänger Sender System. Dieses System
kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik,
Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es
kann verschiedene DC Geräte an Land, zu Wasser und in der Luft fernsteuern,
wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien,
Linearantriebe, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und
Geschäftsschilder. Die Anwendungen sind endlos.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Super langer Arbeitsbereich: Mit dem Sender bilden einen ein kompletten Set,
der maximale Arbeitsabstand darf 5000 Meter betragen im Freifeld sein.

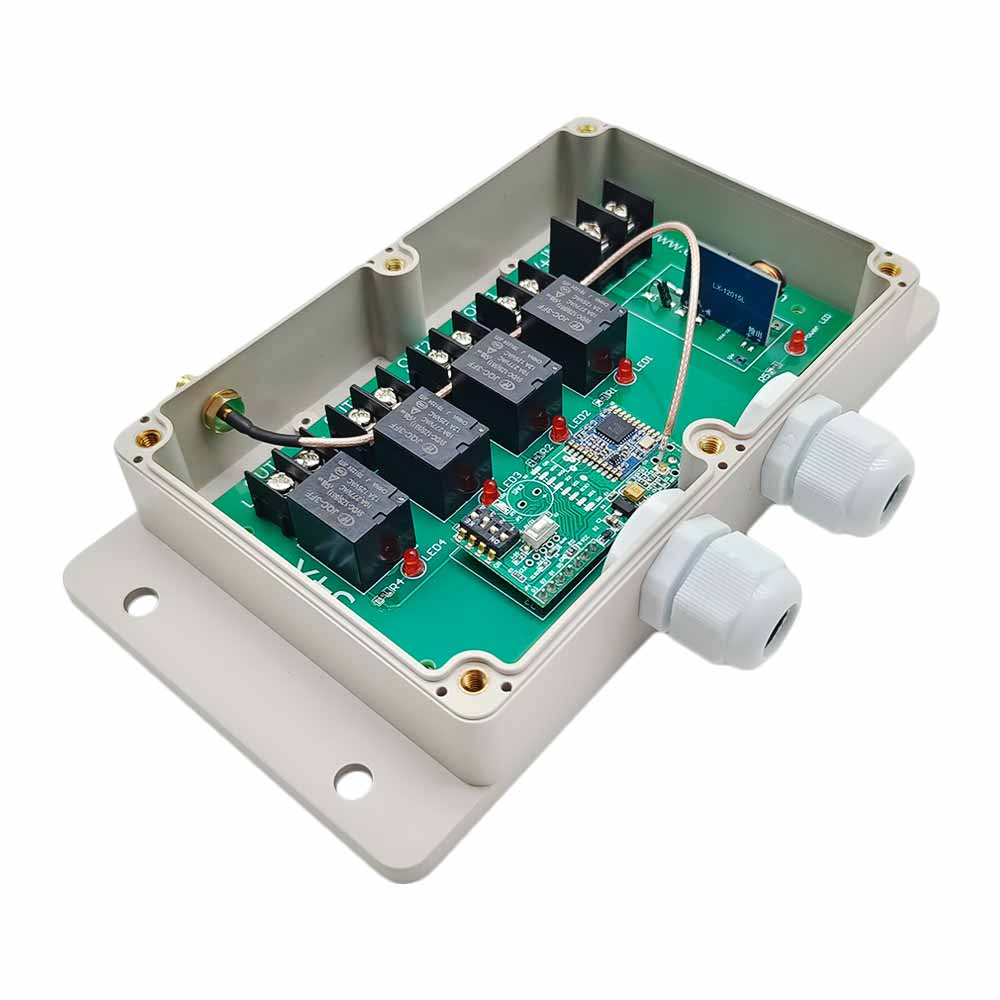

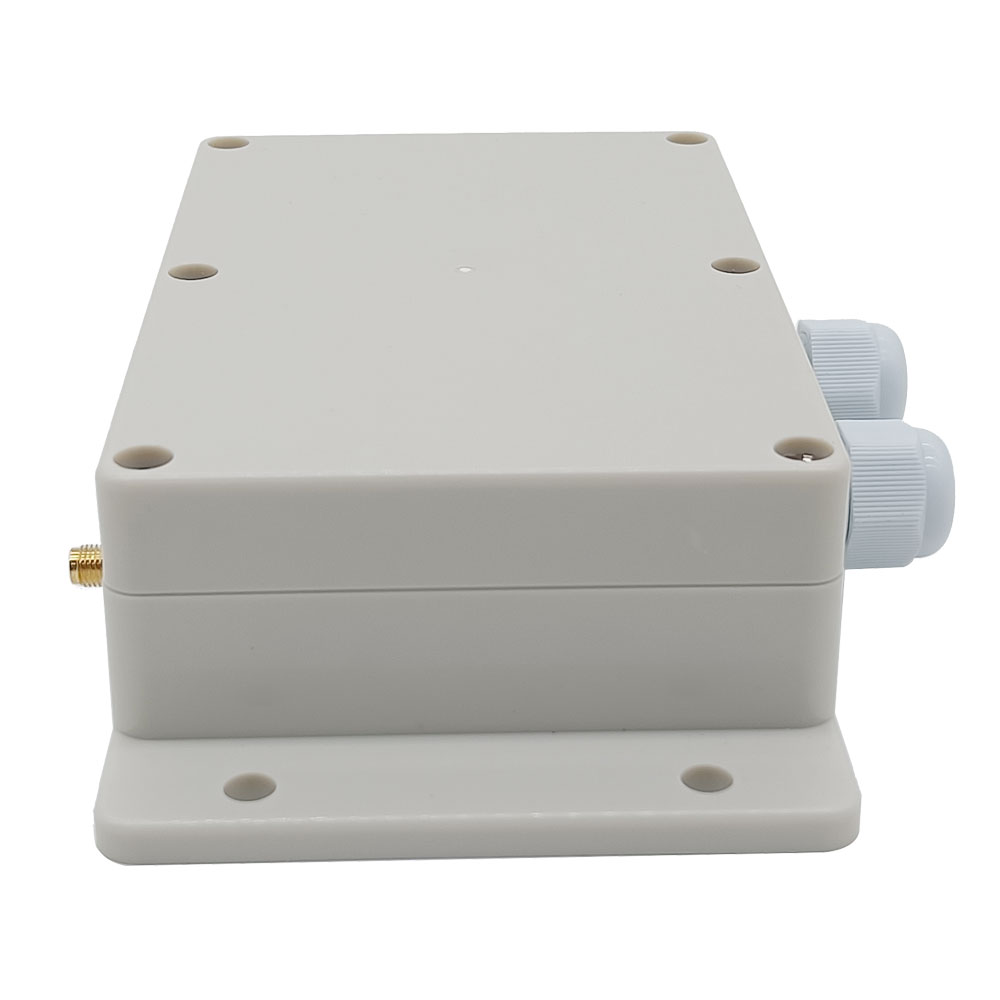

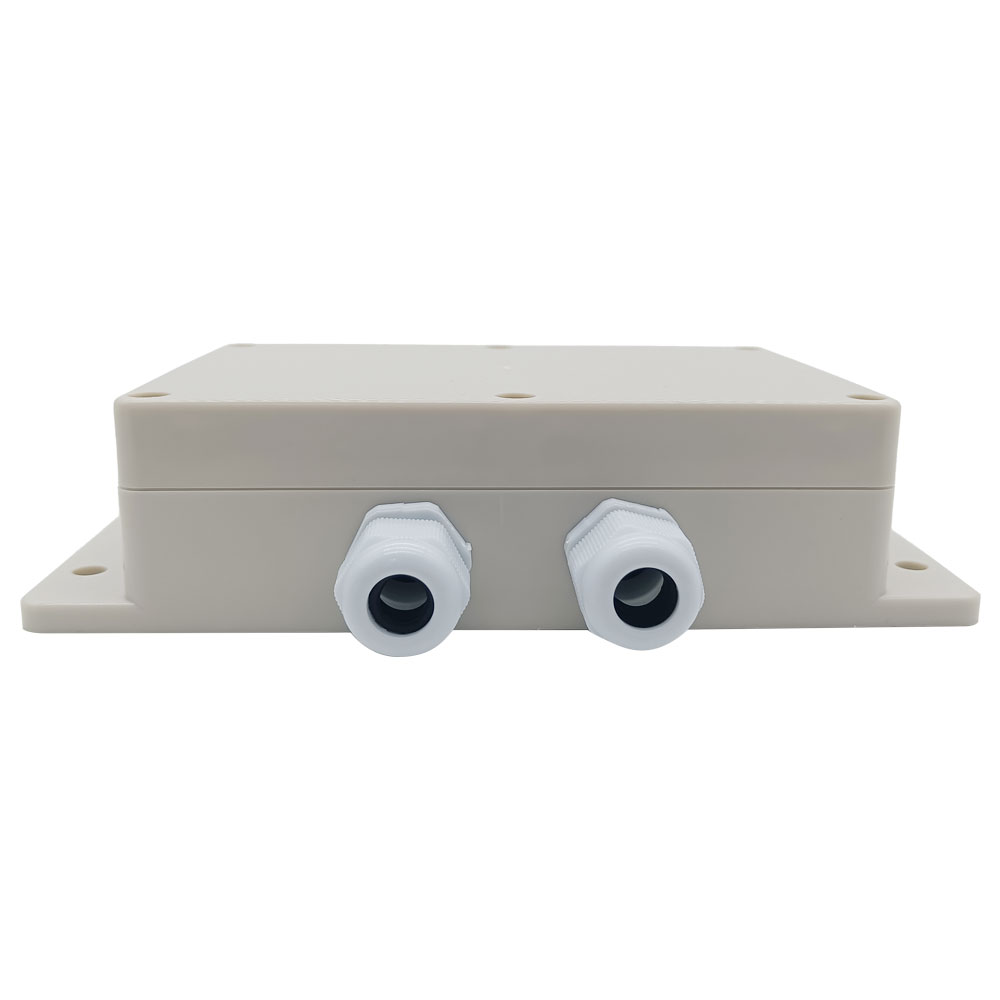

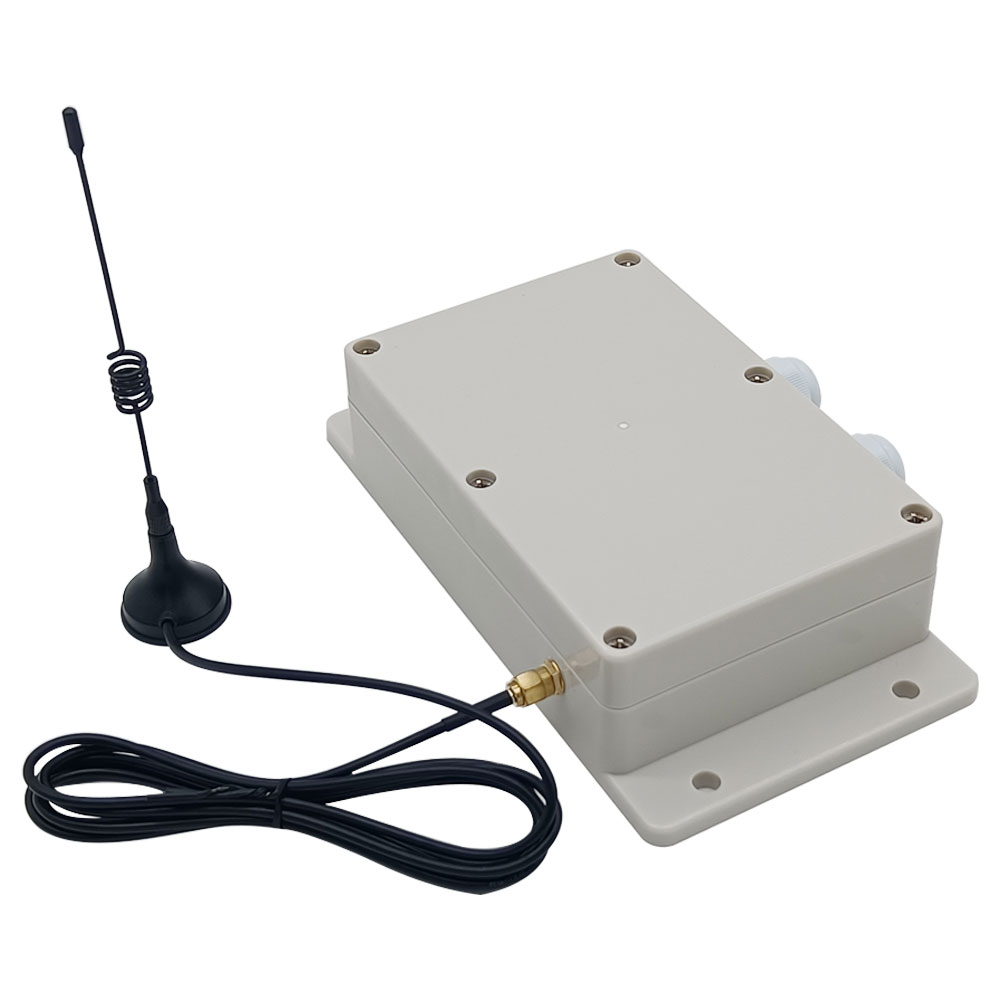

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter
Steckverbinder. Es kann im Freien installiert werden.
Betriebsspannungsbereich DC 8~80V.
DC Stromversorgung Ausgang: Es kann Gleichstrom Geräte mit einer Spannung im
Bereich von 8~80 V Gleichstrom steuern.

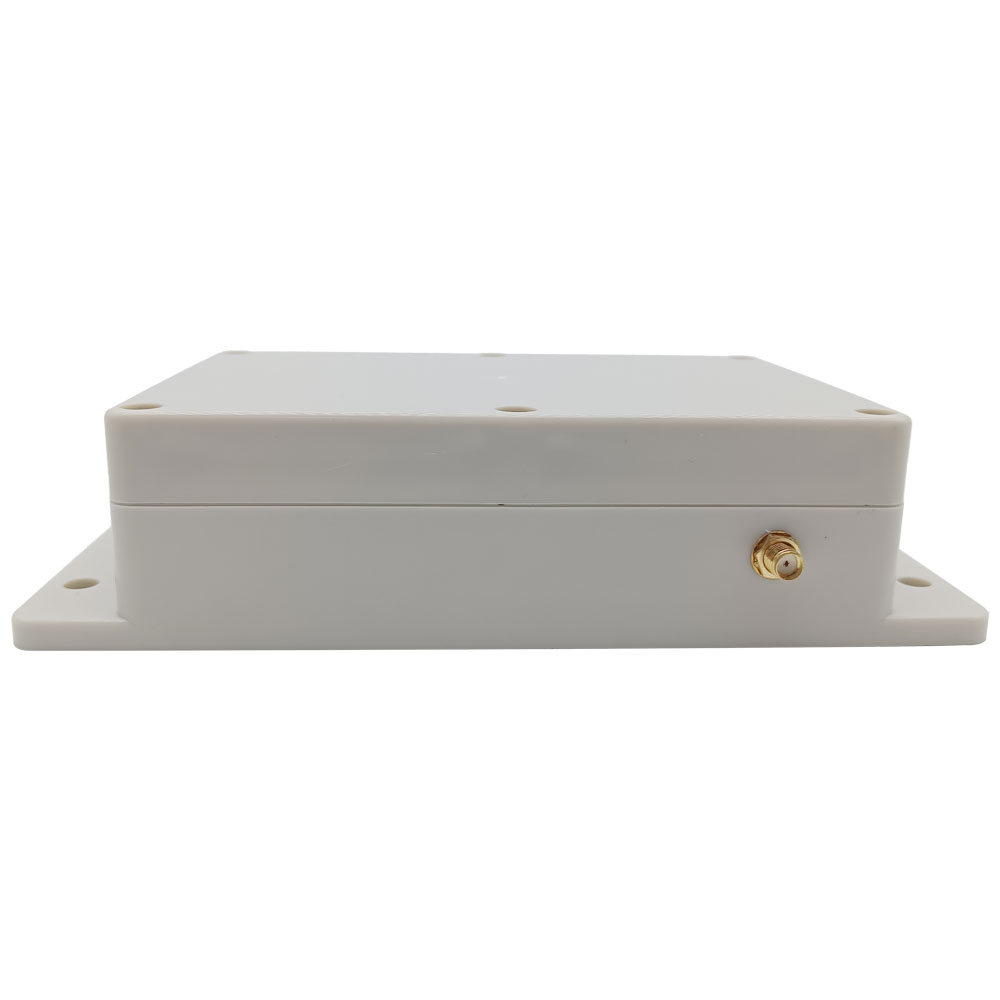

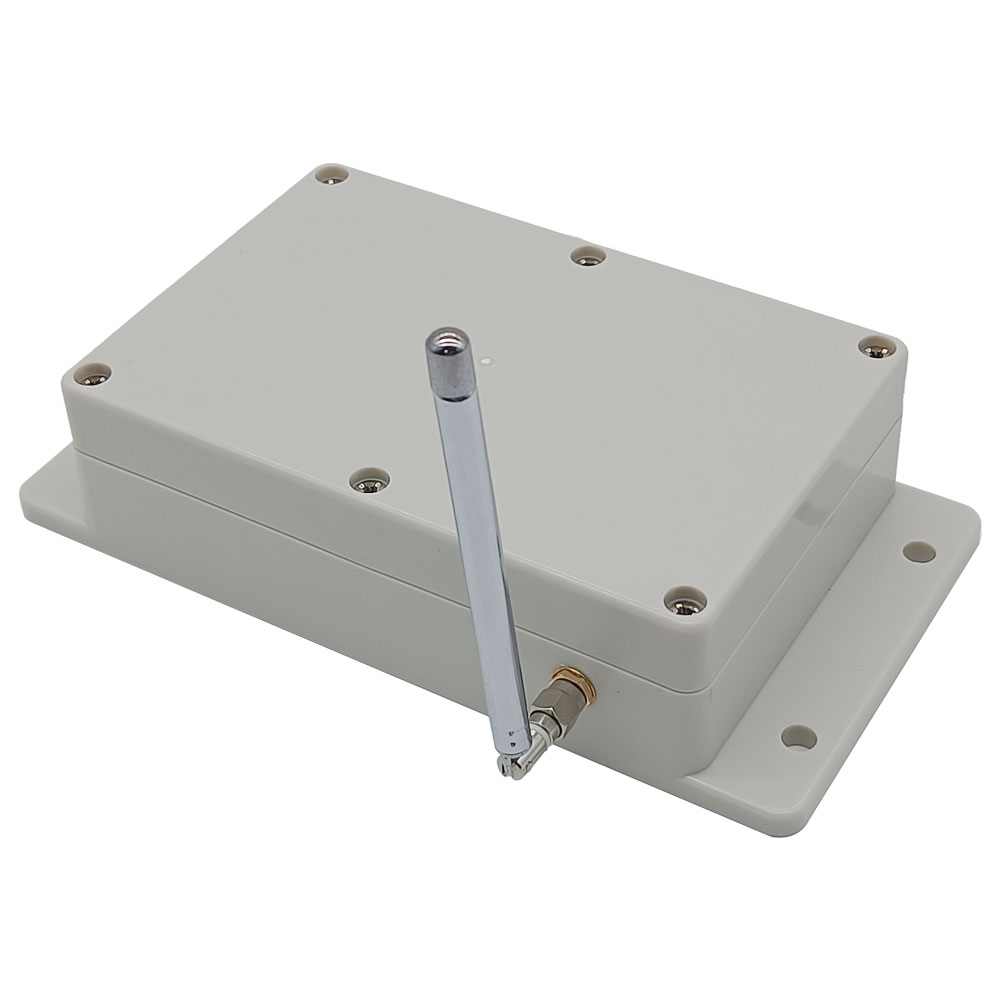

Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten
innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber
es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem
Strom.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger
steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Rückkopplung Funktion:
Der Empfänger und der Sender haben einen Zweiwege Arbeitsmodus, so dass der
Benutzer den Arbeitsstatus des Empfängers kennen kann durch den Sender.
Zweiwege Arbeitsmodus: Wenn der Empfänger erfolgreich ausgelöst wurde durch
das Signal vom Sender, es sendet sofort ein Rückmelde signal an den Sender,
dann sendet der Sender einen Summton aus, um Sie zu informieren dass der
Empfänger erfolgreich ausgelöst wurde.
Parameter des Empfängers:
Modell : S4XW-DC-ANT3
Betriebsspannung: 8~80 VDC
Arbeitsfrequenz: 433.92 MHz
Statische Strom: ≤6mA
Kanal: 4 CH
Ausgangsart: 8~80 VDC wie eingangsspannung
Maximaler Laststrom des Relais: 10A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
Betriebstemperatur: -20°C bis +70°C

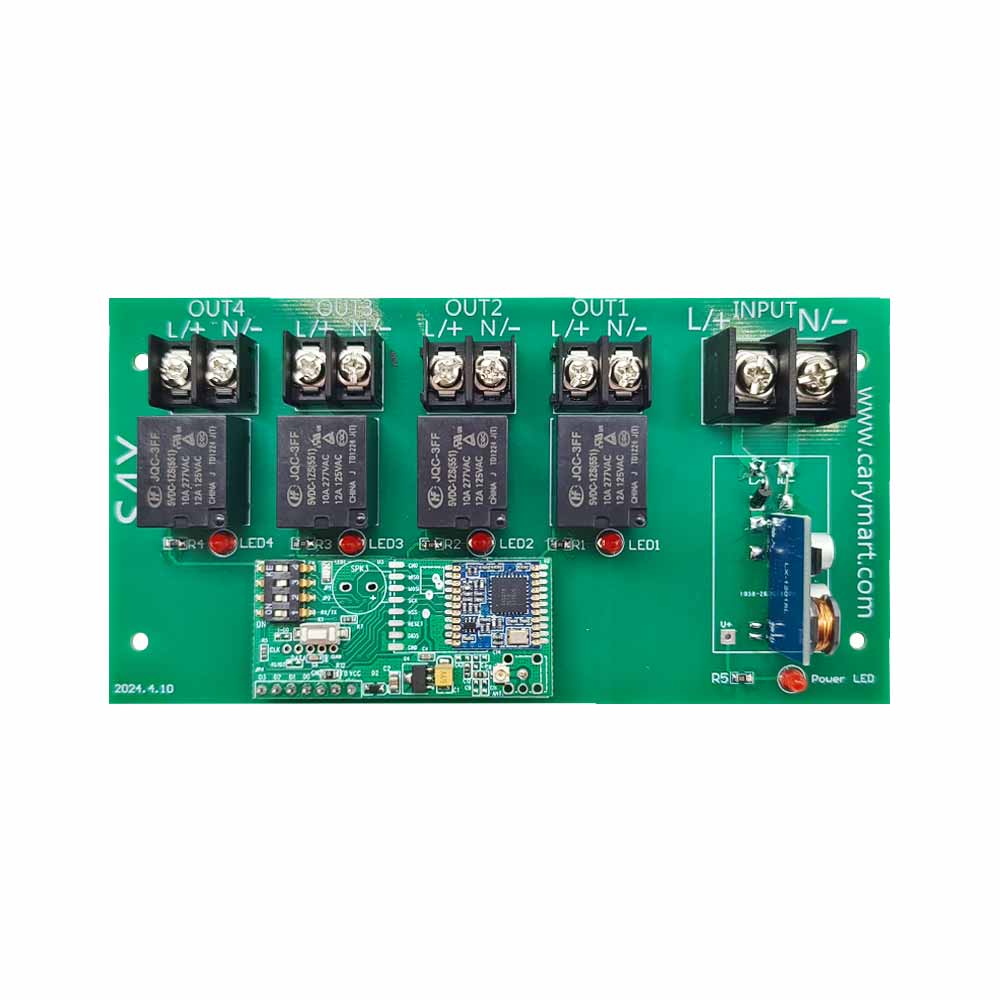

Maße der PCB: 140 x 73 x 18mm
Maße des Gehäuse: 192 x 100 x 45mm
Passende Fernbedienungen:
Der Empfänger kann nur mit 5000m-Version-Sender zusammen arbeiten, wie das
Modell
CC-4
(5000M), order
CCW-4
(5000M, wasserdicht).
Super langer Arbeitsbereich:
Der Empfänger und der Sender bilden einen kompletten Kit, der maximale
Arbeitsabstand kann 15000 Fuß oder 5000 Meter in einem offenen Bereich
erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne
Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch
Bäume, Mauern oder andere Konstruktionen behindert und durch andere
Funksignale gestört. Daher kann es sein, dass der tatsächliche
Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Verwendung:
Der Empfänger kann Gleichstrom Geräte mit einer Spannung im Bereich von 8–80
V Gleichstrom steuern.

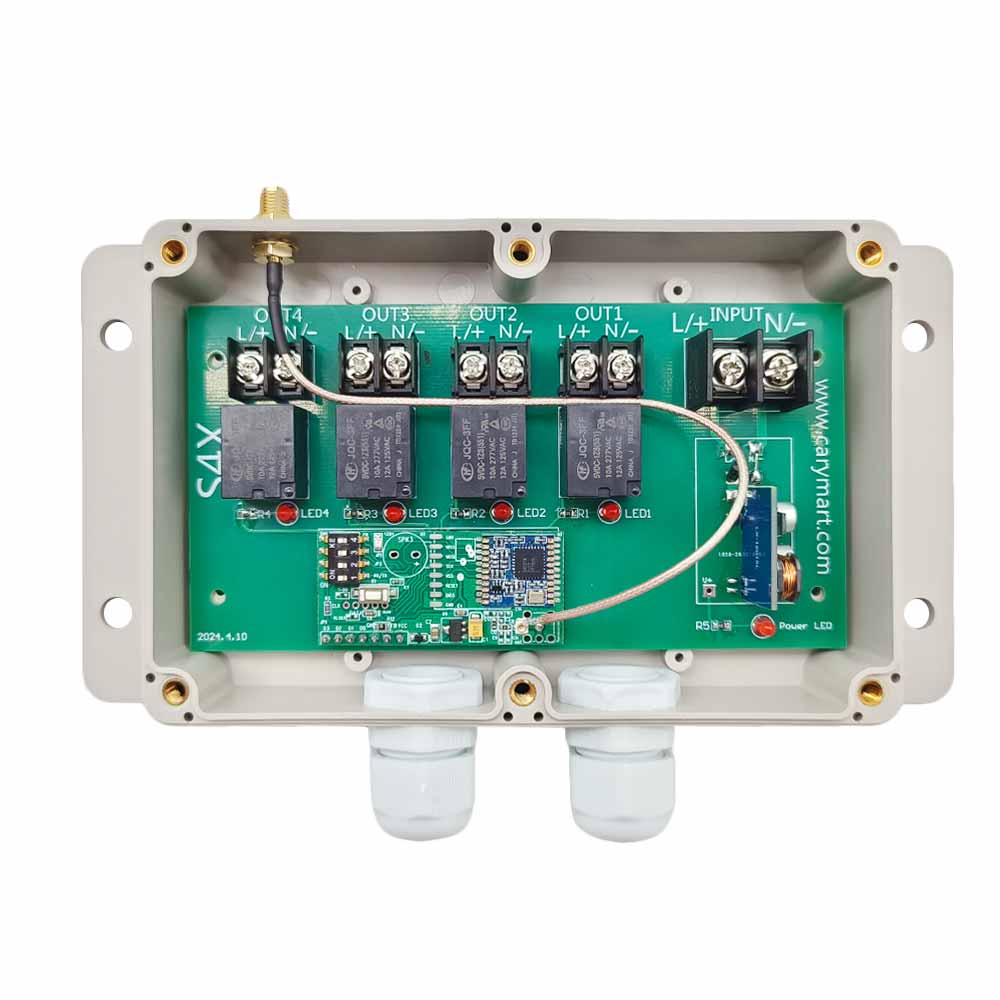

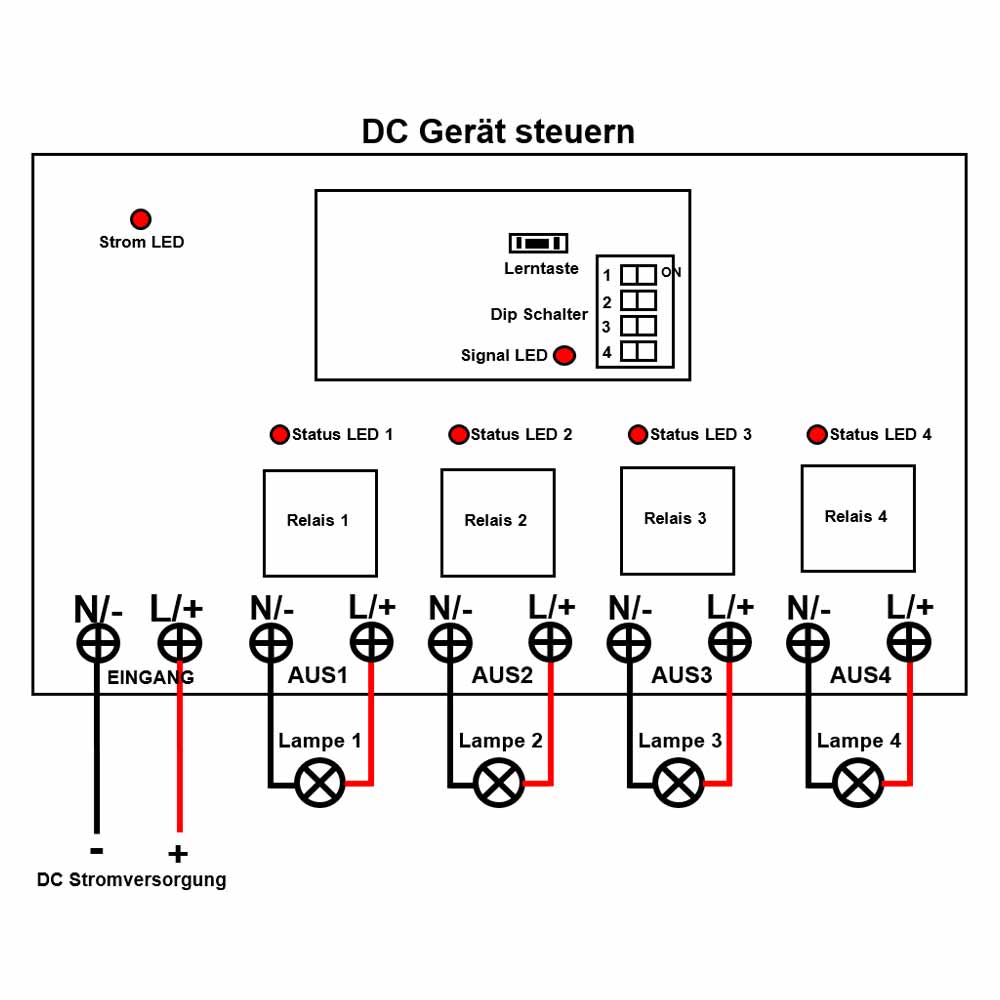

Verdrahtung:
Wenn Sie ein 12VDC Lampe steuern möchten, machen wie folgende:
1) Verbinden sie den Pluspol der DC Stromversorgung an Klemme L/+, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme
N/−.
2) Verbinden Klemme L/+ an Pluspol von DC Lampe, Verbinden Klemme N/− an Minuspol von DC Lampe.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem Versand,
Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:
1) Einstellung der Modus Selbstsichernd: Schalten Sie das dritte Bit des DIP
Schalter ein.
Der Betrieb des Selbsthemmung modus mit dem Sender CC-4:
Drücken Sie die Taste A am Sender: Klemme AUS1 gibt DC Strom aus, das
Licht 1 ist an.
Drücken Sie die Taste A noch einmal: Klemme AUS1 stoppt die Ausgabe, das
Licht 1 ist aus.
Drücken Sie die Taste B am Sender: Klemme AUS2 gibt DC Strom aus, das
Licht 2 ist an.
Drücken Sie die Taste B noch einmal: Klemme AUS2 stoppt die Ausgabe, das
Licht 2 ist aus.
Drücken Sie die Taste C am Sender: Klemme AUS3 gibt DC Strom aus, das
Licht 3 ist an.
Drücken Sie die Taste C noch einmal: Klemme AUS3 stoppt die Ausgabe, das
Licht 3 ist aus.
Drücken Sie die Taste D am Sender: Klemme AUS4 gibt DC Strom aus, das
Licht 4 ist an.
Drücken Sie die Taste D noch einmal: Klemme AUS4 stoppt die Ausgabe, das
Licht 4 ist aus.
2) Einstellung der Modus Momentan: Schalten Sie das zweite Bit und das
dritte Bit des DIP Schalter aus.
Der Betrieb des Momentan modus mit dem Sender CC-4:
Drücken und halten Sie die Taste A am Sender: Klemme AUS1 gibt DC Strom
aus, das Licht 1 ist an.
Geben den Knopf frei: Klemme AUS1 stoppt die Ausgabe, das Licht 1 ist aus.
Drücken und halten Sie die Taste B am Sender: Klemme AUS2 gibt DC Strom
aus, das Licht 2 ist an.
Geben den Knopf frei: Klemme AUS2 stoppt die Ausgabe, das Licht 2 ist aus.
Drücken und halten Sie die Taste C am Sender: Klemme AUS3 gibt DC Strom
aus, das Licht 3 ist an.
Geben den Knopf frei: Klemme AUS3 stoppt die Ausgabe, das Licht 3 ist aus.
Drücken und halten Sie die Taste D am Sender: Klemme AUS4 gibt DC Strom
aus, das Licht 4 ist an.
Geben den Knopf frei: Klemme AUS4 stoppt die Ausgabe, das Licht 4 ist aus.
3) Einstellung der Modus Verriegelung: Schalten das zweite Bit des Dip
Schalter ein.
Der Betrieb des Verriegelung modus mit dem Sender CC-4:
Drücken Sie die Taste A am Sender: Klemme AUS1 gibt DC Strom aus, das
Licht 1 ist an. Andere 3 Klemmen stoppen die Ausgabe, andere 3 Lampe sind
aus.
Drücken Sie die Taste B am Sender: Klemme AUS2 gibt DC Strom aus, das
Licht 2 ist an. Andere 3 Klemmen stoppen die Ausgabe, andere 3 Lampe sind
aus.
Drücken Sie die Taste C am Sender: Klemme AUS3 gibt DC Strom aus, das
Licht 3 ist an. Andere 3 Klemmen stoppen die Ausgabe, andere 3 Lampe sind
aus.
Drücken Sie die Taste D am Sender: Klemme AUS4 gibt DC Strom aus, das
Licht 4 ist an. Andere 3 Klemmen stoppen die Ausgabe, andere 3 Lampe sind
aus.
So stellen Sie die Rückkopplung Funktion ein:
Sie können das vierte Bit des Dip Schalter einschalten, um die Rückkopplung
funktion zu aktivieren; oder schalten Sie das vierte Bit aus, um die
Rückkopplung funktion zu deaktivieren.
Achtung: Das erste Bit des Dip Schalter muss auf die Position ON gesetzt
werden.

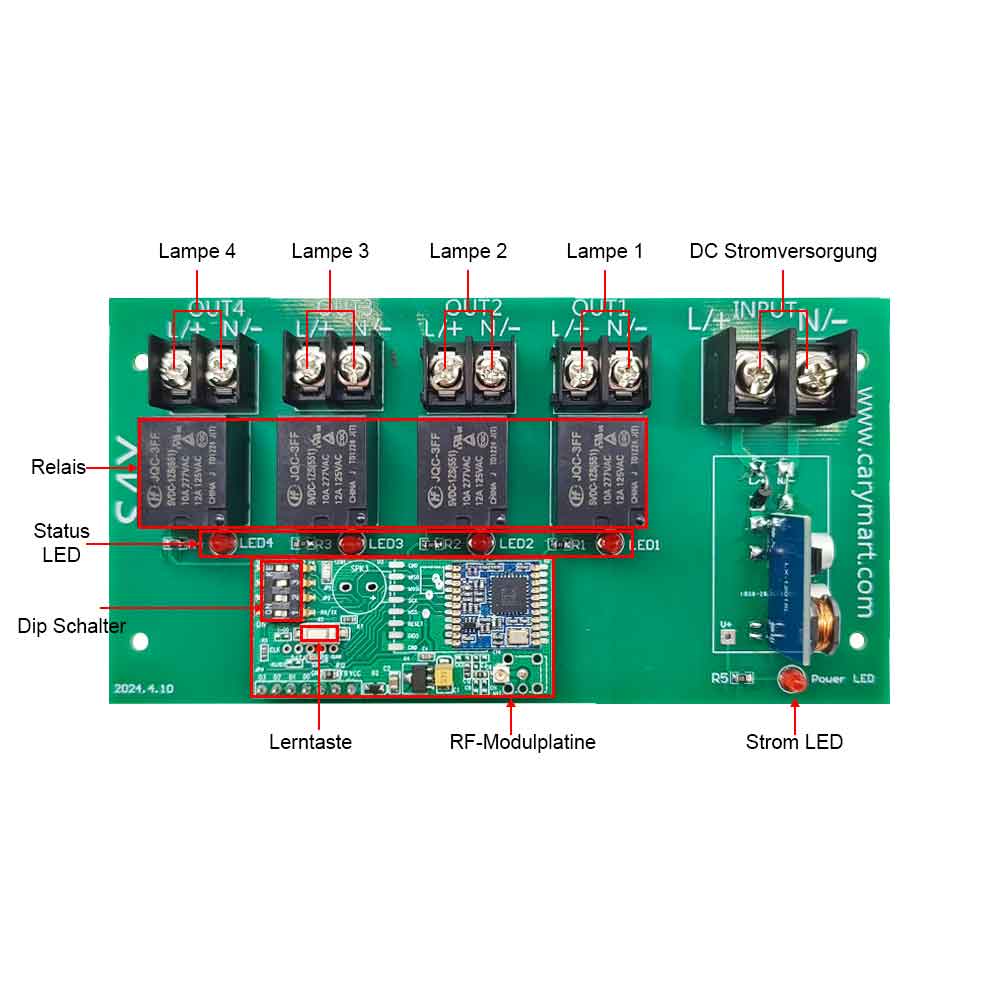

So koppeln Sie den Sender mit dem Empfänger:
Beachten: Wir haben den Sender mit dem Empfänger gekoppelt vor dem Verlassen
des Werks.
1) Drücken Sie die Lerntaste im Empfänger für 1~2 Sekunden, die Signal LED
im Empfänger leuchtet, dies bedeutet der Empfänger gibt den Lernstatus ein.
2) Drücken Sie eine beliebige Taste am Sender, wenn die Signal LED blinkt
dann dreimal und geht dann aus, dies bedeutet dass das Lernen erfolgreich
ist.
3) Der Empfänger kann mehrere Fernbedienungen mit verschiedenen kodes lernen.
So löschen Sie alle Sender codes gespeichert im Empfänger:
Wir haben gekoppelt den Sender mit dem Empfänger, wenn Sie nicht möchten
dass der Empfänger mit dem Sender zu arbeiten, Sie können löschen alle
Sender codes gespeichert im Empfänger.
Bedienung: Drücken und halten Sie die Lerntaste im Empfänger für 3-4
Sekunden, Signal-LED leuchtet zuerst, blinkt dann dreimal schnell und geht
dann aus, Lassen Sie zu diesem Zeitpunkt die Lerntaste los, dies zeigt an,
dass alle gespeicherten Codes erfolgreich gelöscht wurden.
Lieferumfang:
1 x Empfänger: S4XW-DC-ANT3
1 x Bedienungsanleitung
