Lieferung:

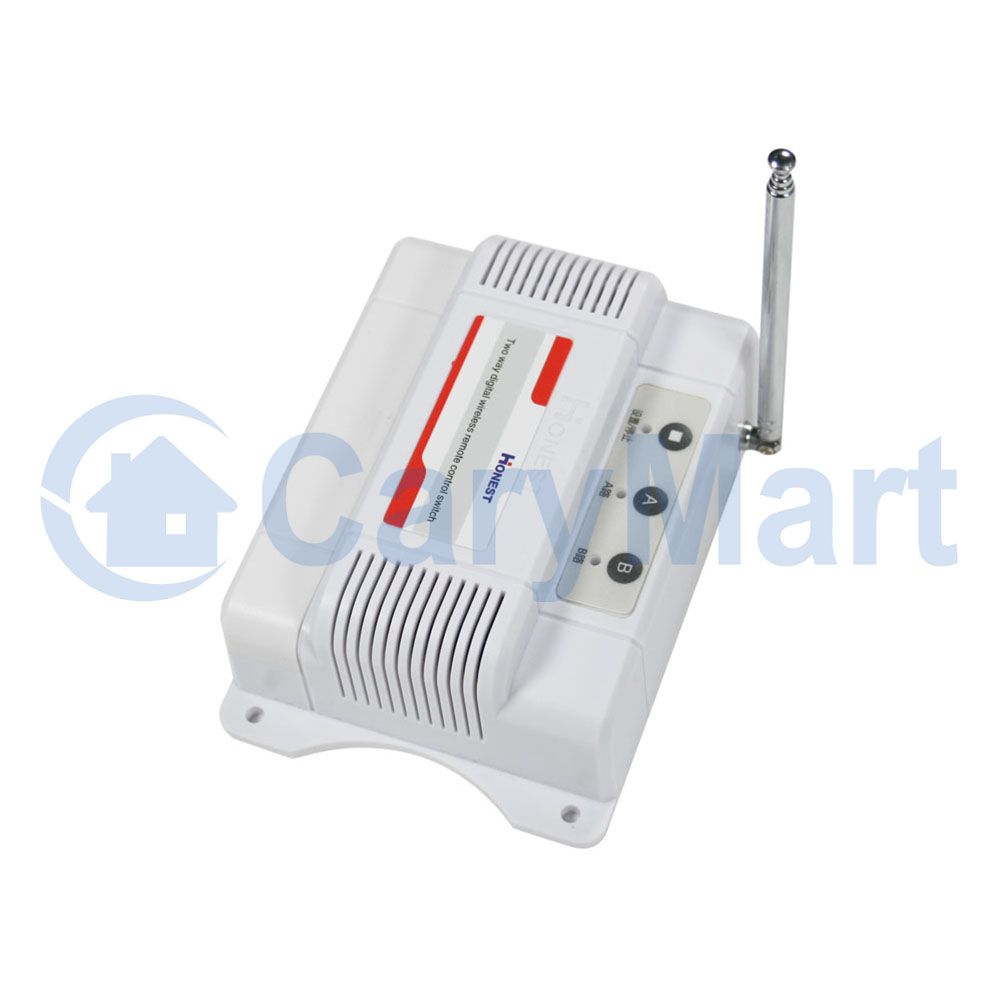

1 x Empfänger: S2U-AC380
1 x Bedienungsanleitung
Besonderheit: Anwendung: Es kann in
der Industrie-Automatisierung, Landwirtschaft-Automation und Heim-Automation,
wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb,
Luftfahrzeug, Feld Anruf, usw. Es kann drahtlose fernbedienung verschiedene
ausrüstungen an Land, Wasser und Luft, wie Funklichtschalter, Sirenen, Schlösser,
Motoren, Ventilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster,
Elektromagnetventile, Signalisierung, Geschäftsschilder usw.
Drahtlose Steuerung, einfach zu installieren.
Universalnetzteil: AC 75~400V, unterstützung AC 110V, AC 120V, AC 220V, AC 240V,
AC 380V.
Relaisausgang: Der Empfänger ist Relaisausgang. Es können zur Steuerung DC und
AC Geräte verwendet werden. Die Klemmen sind NO / NC (normalweise geöffnet /
normalweise geschloßen) und es ist wie ein Funkschalter. Es bedeutet, dass Sie
auch eine separate Stromversorgung an Geräte anschließen sollen.
Jeder Kanal kann bei maximalem Strom 10A arbeiten.

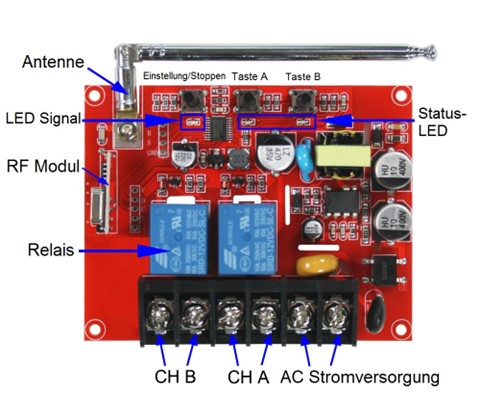

Mit 3 manuellen Tasten: Sie können die manuellen Tasten drücken, um die Geräte
zu steuern.
Mit externer Teleskopantenne, der Empfänger hat einen größeren Arbeitsbereich.
Sie können die Geräte durch den Empfänger und den Sender (Fernbedienung) steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Die drahtlose Funksignale können durch Wände, Böden und Türen laufen.
Geschutzt vor Gegenstrom und übermäßigem Strom.
Zuverlässige Kontrolle: Der Code besteht aus Tausenden verschiedener
Kombinationen, und der Empfänger arbeitet nur mit dem Sender, der den gleichen
Code verwendet.
Ein oder einige Sender können einen oder einige Empfänger gleichzeitig
kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.
Empfänger Parameter:
Modell Nr. S2U-AC380
Stromversorgung (Betriebsspannung): AC 75~400V (110V/120V/220V/240V/380V)
Ausgang: Relaisausgang (normal geöffnet)
Drahtbereich für die Terminals: 22-12 AWG
Betriebsfrequenz: 433.92MHz
Kanal: 2 CH
Kontrolle Modi: Selbstsichernd, Momentan, Verriegelung
Statische Strom: ≤6mA
Maximaler Laststrom: 10A / jeder Kanal
Betriebstemperatur: -20 ° C bis +70 ° C
Maße des Gehäuse: 115mm x 78mm x 40mm
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln, wie CG-2 (500M),
CG-3 (500M), C-2-2 (100M), CB-2 (1000M) oder CB-3-2 (1000M) usw.
Arbeitsbereich:
Mit dem Fernbedienung wie CG-2 kann die Reichweite max. 500M im Freifeld sein.
Der maximale Arbeitsabstand ist ein theoretischer Wert. Es soll auf einer
offenen Erde bedient werden, darauf gibt es keine Absperrung und keine
Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume,
Wände oder andere Bauwerke, und wird durch andere Funksignale gestört. Deshalb
ist die wahre Entfernung kleiner als die max. Reichweite.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie einen
leistungsstarken Fernbedienung verwenden, zum Beispiel der Fernbedienung CB-2.
Verwendung (mit dem Sender CG-2/CG-3):
Der Empfänger kann verwendet werden, um AC 110V oder 220V Pumpen, Motoren und
andere Geräte, oder AC 380V Geräte durch die 380V Schütze zu steuern, und kann
nicht direkt an die 380V Geräte angeschlossen werden.
Hinweis: Der Empfänger ist ein Relaisausgang, und kein DC / AC Leistungsausgang.

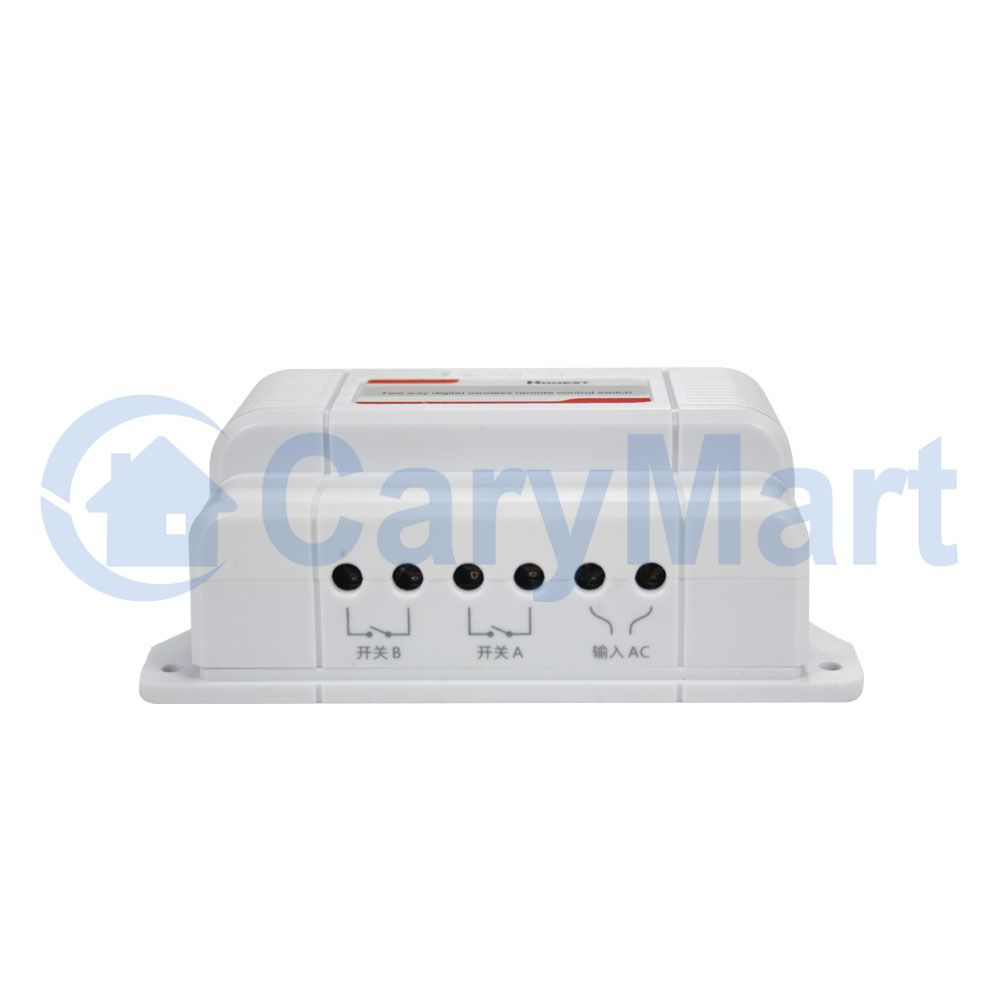

Ausgangszustand der Relaisausgangsklemmen: Die Klemmen B und C sind
normalerweise offen.
Verdrahtung:
1) Wenn Sie das AC 110V oder das 220V Gerät steuern möchten, können Sie den
Empfänger, das Gerät und die Wechselstromversorgung gemäß dem folgenden
Schaltplan 1 anschließen. Dann steuern Sie das Gerät mit dem Sender.

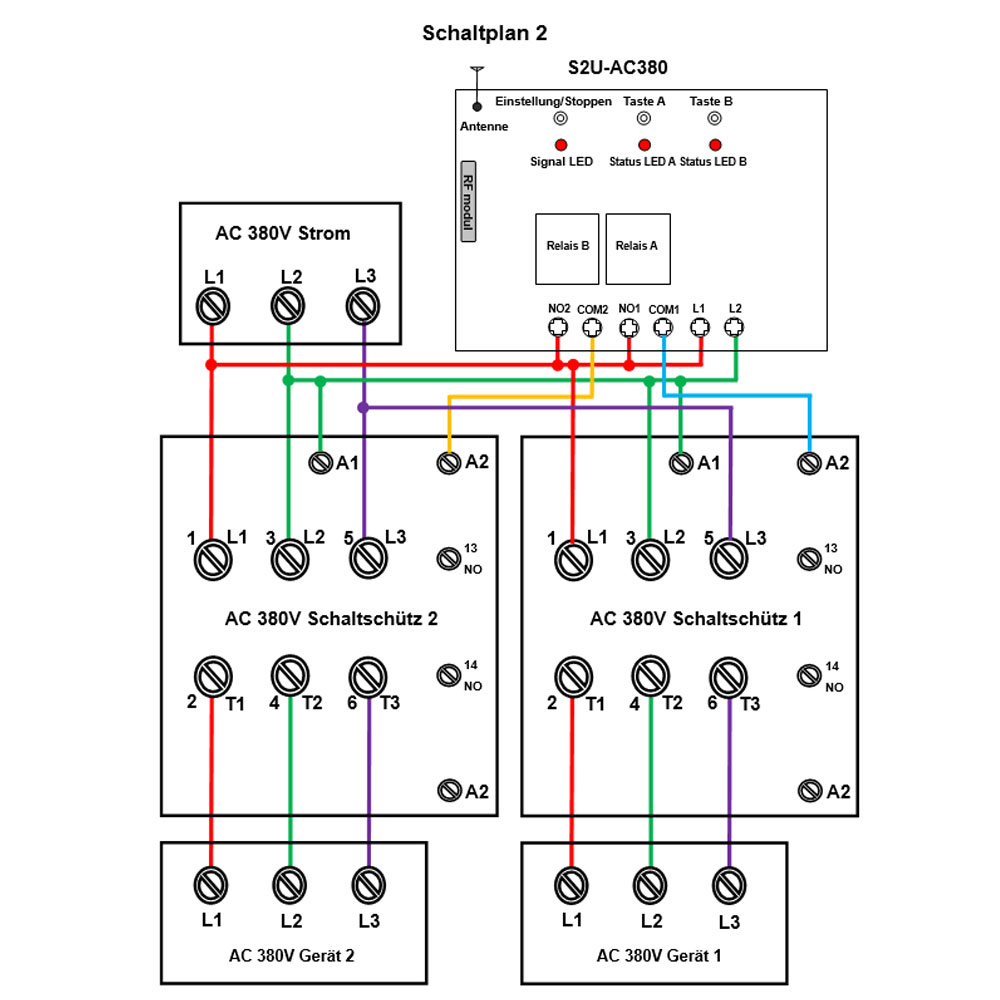

2) Wenn Sie das AC 380V Gerät steuern möchten, können Sie den Empfänger, das
380V Schütz, das 380V Gerät und die 380 V Stromversorgung gemäß dem folgenden
Schaltplan 2 anschließen. Anschließend können Sie das AC 380V Gerät mit dem
Sender steuern.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Kontrolle Modus vor dem Versand
eingestellt, Wenn Sie anderen Kontrolle Modi benutzen möchten, gehen Sie wie
folgt:
1) Einstellung der Modus Selbstsichernd: Wenn der Empfänger im Status von
ABLERNEN bleibt, drücken Sie Knopf 1 der Fernbedienung.
Modus Selbstsichernd (Arbeiten mit der Fernbedienung CG-2): Drücken -> Öffnen;
Nochmal drücken -> Schließen.
Drücken Sie die Taste 1 des Senders oder die Taste A des Empfängers: Das Relais
1 ist aktiviert, und der Schütz 1 ist angeschlossen, das Gerät 1 funktioniert.
Drücken Sie erneut die Taste 1 oder die Taste A: Das Relais 1 ist deaktiviert,
und das Schütz 1 ist getrennt, das Gerät 1 funktioniert nicht mehr.
Drücken Sie die Taste 2 des Senders oder die Taste B des Empfängers: Das Relais
2 ist aktiviert, und der Schütz 2 ist angeschlossen, das Gerät 2 funktioniert.
Drücken Sie erneut die Taste 2 oder die Taste B: Das Relais 2 ist deaktiviert,
und das Schütz 2 ist getrennt, das Gerät 2 funktioniert nicht mehr.
Drücken Sie die Taste 3: Das Relais 3 ist aktiviert (verbinden Sie die Klemmen B
und C, trennen Sie die Klemmen A und B), und die Lampe 3 wird eingeschaltet.
2) Einstellung der Modus Momentan: Wenn der Empfänger im Status von ABLERNEN
bleibt, drücken Sie Knopf 2 der Fernbedienung.
Modus Momentan (Arbeiten mit der Fernbedienung CG-2): Drücken und halten->
Öffnen; Loslassen -> Schließen.
Drücken und halten die Taste 1 des Senders oder die Taste A des Empfängers: Das
Relais 1 ist aktiviert, und der Schütz 1 ist angeschlossen, das Gerät 1
funktioniert.
Lassen Sie die Taste 1 oder die Taste A los: Das Relais 1 ist deaktiviert, und
das Schütz 1 ist getrennt, das Gerät 1 funktioniert nicht mehr.
Drücken und halten die Taste 2 des Senders oder die Taste B des Empfängers: Das
Relais 2 ist aktiviert, und der Schütz 2 ist angeschlossen, das Gerät 2
funktioniert.
Lassen Sie die Taste 2 oder die Taste B los: Das Relais 2 ist deaktiviert, und
das Schütz 2 ist getrennt, das Gerät 2 funktioniert nicht mehr.
3) Einstellung der Modus Verriegelung: Wenn der Empfänger im Status von ABLERNEN
bleibt, drücken Sie Knopf 3 der Fernbedienung.
Modus Verriegelung (Arbeiten mit der Fernbedienung CG-3 oder CB-3-2): Drücken ->Öffnen;
Drücken anderen Knopf -> Schließen.
Drücken Sie die Taste ▲ des Senders oder die Taste A des Empfängers: Das Relais
1 ist aktiviert, und der Schütz 1 ist angeschlossen, das Gerät 1 funktioniert.
Drücken Sie die Taste ■ des Senders oder die Taste Stop des Empfängers: Das
Relais 1 ist deaktiviert, und das Schütz 1 ist getrennt, das Gerät 1
funktioniert nicht mehr.
Drücken Sie die Taste ▼ des Senders oder die Taste B des Empfängers: Das Relais
2 ist aktiviert, und der Schütz 2 ist angeschlossen, das Gerät 2 funktioniert.
Drücken Sie die Taste ■ des Senders oder die Taste Stop des Empfängers: Das
Relais 2 ist deaktiviert, und das Schütz 2 ist getrennt, das Gerät 2
funktioniert nicht mehr.
Hinweis: Es können nicht zwei Relais / Schütze gleichzeitig angeschlossen werden.
