Hallo, willkommen in unserem Shop. FernKontrolle bietet Ihnen die hochwertigen Fernbedienungsgeräte. Wir empfehlen Ihnen, unsere Fragen und Antworten zu lesen, bevor Sie Ihre Entscheidung treffen. Wenn Sie weitere Fragen haben, nehmen Sie bitte Kontakt mit uns auf. Wir werden Ihnen so bald wie möglich antworten.
Anwendung: Es kann in Jalousien, Rolltore, Projektionsschirme, Markisen, Pumpen, Winden, Förderbänder oder andere Geräte mit DC Motoren verwendet werden, Sie können durch den Motor Controller Ihren Motor in Vorwärts- und Rückrichtung von einer Stelle innerhalb einer zuverlässigen Entfernung drehen, das Funksignal läuft durch Wände, Böden und Türen.
Drahtlose Steuerung, einfach zu installieren.
Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Hochleistung: Jeder Kanal kann bei maximalem Stromverbrauch 30A arbeiten.
Mit Grenzsteuer Klemmen: Sie können Endschalter oder Sensoren anschließen, um den Motor zu stoppen.
Mit verkabelte Steuerklemmen: Sie können manuelle Schalter oder externe Geräte zur Steuerung des Motors anschließen (mit Kleinsignalausgänge, wie zum Beispiel Sensoren).
Verwenden 8-Bit-Mikroprozessor-konzipiert und entwickelt mit geringer Leistung und Hochgeschwindigkeits-CMOS-Technik.
Geschutzt vor Gegenstrom und übermäßigem Strom.
Zuverlässige Steuerung: Der Empfänger arbeitet nur mit dem Sender verwenden, der den gleichen Code verwendet.
Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.
Empfänger:
Modell Nr.: S2PF-DC06 / S2PF-DC09 / S2PF-DC12 / S2PF-DC24
Maximale Arbeitsstrom: 30A / jeder Kanal, so kann die maximale Motoranlaufstrom 30A nicht überschreiten.
Maße der PCB: 170mm x 109mm x 25mm

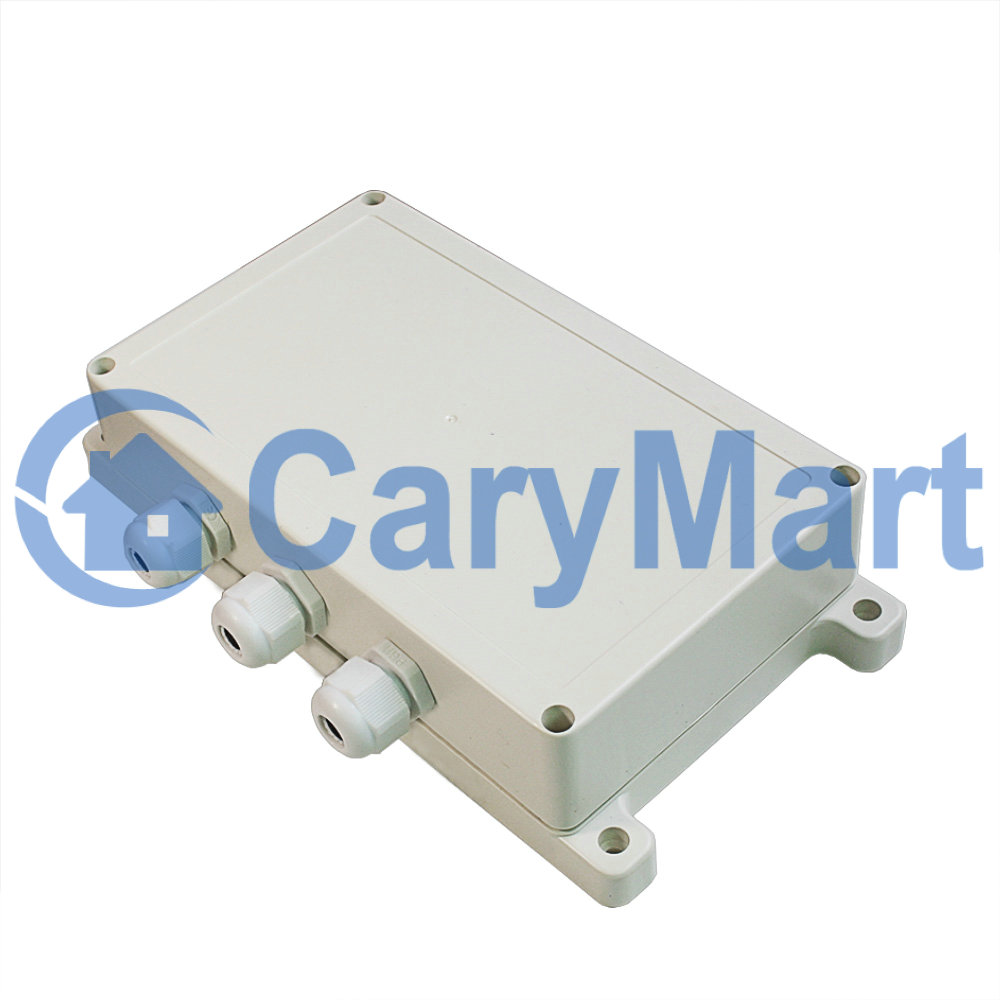

Maße des Koffers: 200mm x 120mm x 53mm
Passender Sender:
Der Empfänger kann verschiedener Sender zusammen arbeiten. Wenn Sie den
Empfänger in Kontollmodus von Verklinkte sterern möchten, sollen Sie 6 Knöpfe
Sender auswählen, wie CP-6 (500M), CV-6-2 (500M), or CB-6 (1000M) usw.. Wenn Sie
den Empfänger in Kontollmodus von Momentan sterern möchten, sollen Sie 4 Knöpfe
Sender auswählen, wie C-4 (100M), CWB-4 (50M, wasserdicht), CP-4 (500M), CV-4-2
(500M), oder CB-4 (1000M) usw..
Die Entfernung (mit dem Sender CV-6-2) von 500M ist ein theoretische Wert. Es
soll auf einer offenen Erde bedient werden, darauf gibt es keine Absperrung und
keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch
Bäume, Wände oder andere Bauwerke, noch kann es durch anderen Signale gestört
werden. Deshalb ist die wahre Entfernung kleiner als 100M. Wenn Sie eine größere
Entfernung brauchen, bitte wählen Sie eine andere Serie der Ferbedienung oder
eine externe Antenne aus, zum Beispiel CB Serie (1000m/3000ft).
Benutzung

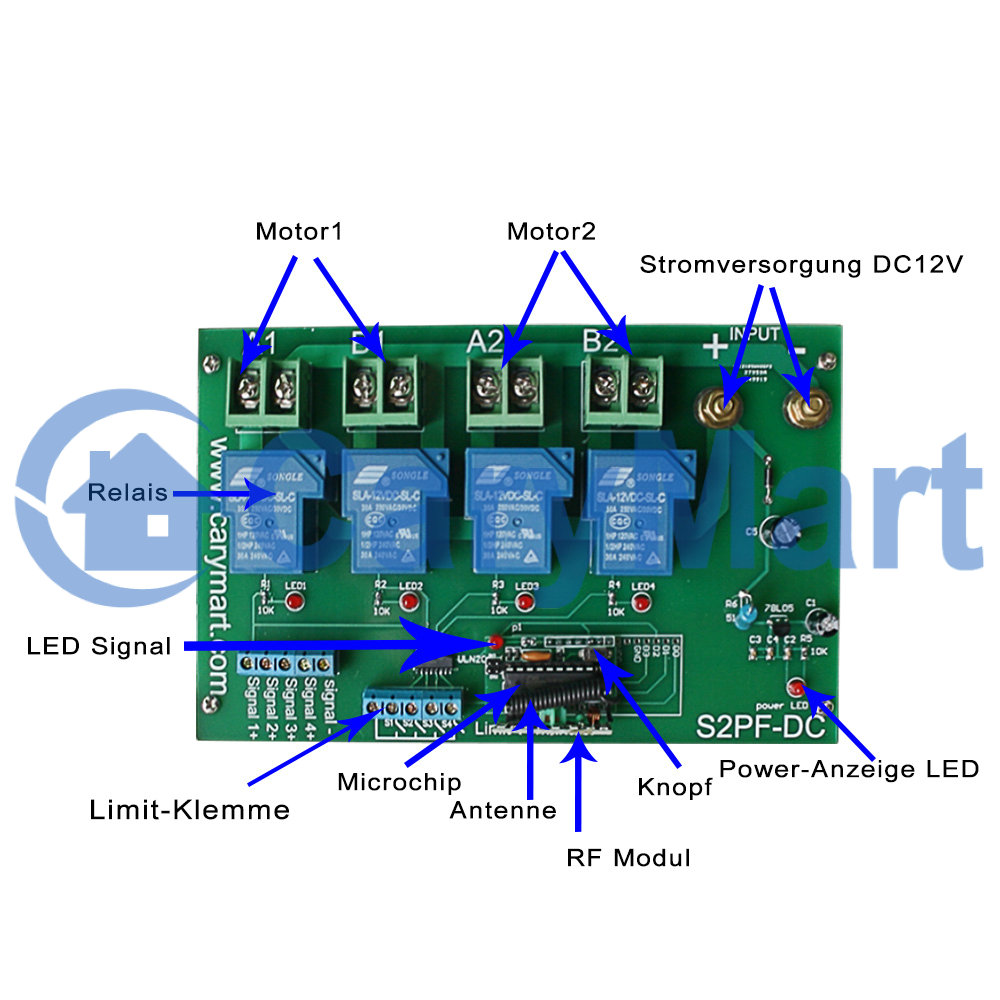

(mit dem Sender CV-6-2) Verbinden Pluspol von DC Stromversorgung an Klemme “+” von Eingang, und
verbinden den Minuspol von DC Stromversorgung an Klemme “-” von Eingang. Verbinden Klemmen “A1” und “B1” ao Motor 1; Verbinden Klemmen “A2” und “B2”
an motor 2; Sie können zwei Drähte von Motor austauschen,um die Drehrichtung
des Motors zu wechseln.
Einstellung der Kontrolle Modus Verklinkte Keinen Kontakt auf Steckbrücke-1
(CN1) oder Steckbrücke-2 (CN2). Drücken Knopf ▲ auf der linken Seite Motor 1 rotiert in positive Richtung.
Drücken Knopf ▼ auf der linken Seite Motor 1 rotiert in negative Richtung. Drücken Knopf ■ auf der linken Seite Motor 1stoppt. Drücken Knopf ▲ auf der rechten Seite Motor 2 rotiert in positive Richtung.
Drücken Knopf ▼ auf der rechten Seite Motor 2 rotiert in negative Richtung. Drücken Knopf ■ auf der rechten Seite Motor 2 stoppt.
Einstellung der Kontrolle Modus Momentan Kontakt nur auf Steckbrücke-1
(CN1). Drücken und halten den Knopf ▲ auf der linken Seite Motor 1 rotiert in
positive Richtung. Lassen den Knopf frei Motor 1 stoppt. Drücken und halten den Knopf ▼ auf der linken Seite Motor 1 rotiert in
negative Richtung. Lassen den Knopf frei Motor 1 stoppt. Drücken und halten den Knopf ▲ auf der linken Seite Motor 2 rotiert in
positive Richtung. Lassen den Knopf frei Motor 2 stoppt. Drücken und halten den Knopf ▼ auf der linken Seite Motor 2 rotiert in
negative Richtung. Lassen den Knopf frei Motor 2 stoppt.
Limit-Steuerklemmen
Limit-Steuerklemmen S1, S2, S3 and S4 sind normalerweise geöffnet, Sie können Endschalter oder Sensoren (Normalerweise Geöffneter-Typ) an Klemmen S1, S2, S3 and S4 anschließen, und dann können Sie Endschalter oder Sensoren zur Stopp des Motors benutzen.
Wenn Motor 1 in positive Richtung rotiert, verbinden Sie zwei Klemmen von S1, wird der Motor 1 sofort automatisch stoppen.
Wenn Motor 1 in umgekehrte Richtung rotiert, verbinden Sie zwei Klemmen von S2, wird der Motor 1 sofort automatisch stoppen.
Wenn Motor 2 in positive Richtung rotiert, verbinden Sie zwei Klemmen von S3, wird der Motor 2 sofort automatisch stoppen.
Wenn Motor 2 in umgekehrte Richtung rotiert, verbinden Sie zwei Klemmen von S4, wird der Motor 2 sofort automatisch stoppen.
Verdrahtete Steuerklemmen
Sie können Handschalter, externe Geräte oder Sensoren (mit Kleinsignal-Ausgänge) zur Steuerung des Motor verbinden.
1) Handschalter
Sie können Handschalter an Klemmen “Signal-”, “Signal 1+”, “Signal 2+”, “Signal 3+”, “Signal 4+”, dann können Sie Handschalter zur Steuerung des Motor benutzen.
Wenn Sie Klemmen “Signal 1+” und “Signal-” verbinden, rotiert Motor 1 in positive Richtung. Wenn Sie “Signal 1+” und “Signal-” trennen, motor 1 stoppt.
Wenn Sie Klemmen “Signal 2+” und “Signal-” verbinden, rotiert Motor 1 in ungekehrte Richtung. Wenn Sie “Signal 2+” und “Signal-” trennen, motor 1 stoppt.
Wenn Sie Klemmen “Signal 3+” und “Signal-” verbinden, rotiert Motor 2 in positive Richtung. Wenn Sie “Signal 3+” und “Signal-” trennen, motor 2 stoppt.
Wenn Sie Klemmen “Signal 4+” und “Signal-” verbinden, rotiert Motor 2 in ungekehrte Richtung. Wenn Sie “Signal 4+” und “Signal-” trennen, motor2 stoppt.
2) Signaleingang
Sie können externe Geräte (mit Kleinsignal-Ausgänge) an “Signal-”, “Signal 1+”, “Signal 2+”, “Signal 3+”, “Signal 4+”, anschließen. Signalausgang von externer Geräte kann den Motor steuern.
Wenn die externe Geräte die Kleinsignal-Ausgänge an Klemmen
“Signal-” and “Signal 1+” ausgeben, rotiert Motor 1 in positive Richtung.
Wenn die externe Geräte die Kleinsignal-Ausgänge an Klemmen
“Signal-” and “Signal 2+” ausgeben, rotiert Motor 1 in umgekehrte Richtung.
Wenn die externe Geräte die Kleinsignal-Ausgänge an Klemmen
“Signal-” and “Signal 3+” ausgeben, rotiert Motor 2 in positive Richtung.
Wenn die externe Geräte die Kleinsignal-Ausgänge an Klemmen
“Signal-” and “Signal 4+” ausgeben, rotiert Motor 2 in umgekehrte Richtung.
Lieferumfang:
1 x Empfänger: S2PF-DC12 / S2PF-DC24 (Inversion Kontrolle Modi)
