1. Anwendung:
Es kann in der Industrie-Automatisierung-, Landwirtschaft - und Heim-Automation,
wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb,
Luftfahrzeug, Feld Anruf, usw. Drahtlose Fernbedienung Produkte auf Land, Wasser
und Luft, wie Funklichtschalter, Sirenen, Schlösser, Motoren, Ventilatoren,
Winden, Jalousien, Elektrozylinder, Türen, Fenster, Elektromagnetventile,
Signalisierung, Geschäftsschilder usw.
2. Drahtlose
Steuerung, einfach zu installieren.
3.
Funktion des Speichers: Die Stromversorgung ist abgeschnitten,
und dann die Stromversorgung wiederhergestellt ist. Das Relais wird automatisch
in den vorherigen Status zurückgegeben.
4. Relais
Output: Der Empfänger ist Relais Output, es kann benutzt werden um DC oder AC
Geräte zu steuern. Die Terminals sind NO / NC (Normalerweise geöffnet /
Normalerweise geschlossen), wird von Schalter gesteuert. Es bedeutet, dass Sie
an die Geräte die separaten Stromversorgung verbinden müssen.
5.
Es wird mit stromsparender und Hochgeschwindigkeits-CMOS
Technologie entworfen und entwickelt.
6. Sie könnten
den Empfänger mit Sender (Fernbedienung) von jedem Ort innerhalb einer
zuverlässigen Entfernung ein / aus schalten.
7. Die
drahtlose Funksignale können durch Wände, Böden und Türen laufen
8. Geschutzt
vor Gegenstrom und übermäßigem Strom.
9. Zuverlässige
Steuerung: Der Empfänger arbeitet nur mit dem Sender verwenden, der den gleichen
Code verwendet.
10. Ein / einige
Sender können ein / einige Empfänger gleichzeitig kontrollieren.
11. Sie können
zwei oder mehrere Geräte am selben Ort verwenden.

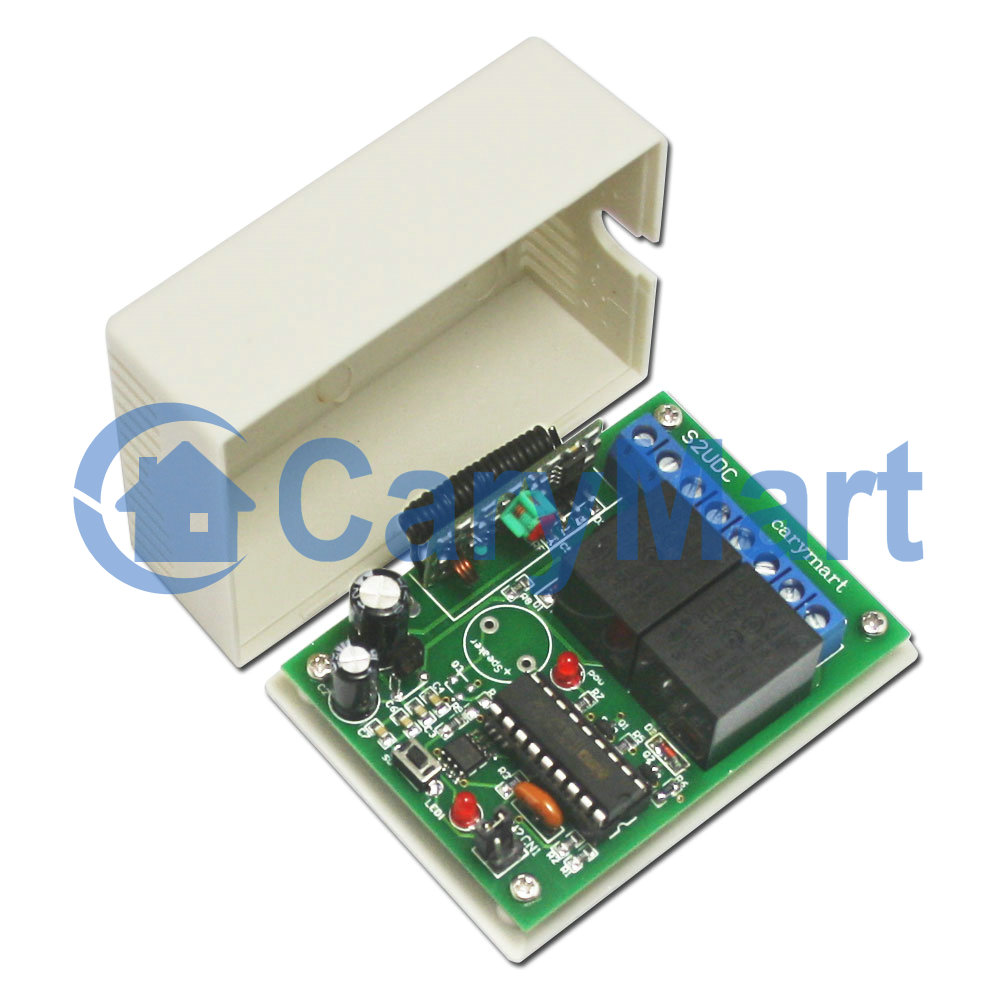

Empfänger:
Modell Nr.:
S2MU-DC06 / S2MU-DC09 /
S2MU-DC12 / S2MU-DC24
Stromversorgung (Betriebsspannung): DC6V (S2MU-DC06),
DC12V±1V (S2MU-DC12), DC9V±1V (S2MU-DC09), DC24V±1V (S2MU-DC24)
Output:
Relais Output (Normalerweise geöffnet und
Normalerweise geschlossen)
Betriebsspannung Reichweite des Relais: AC110~240V oder DC0~28V
Betriebsfrequenz: 433MHz
Kanal: 2 CH
Kontrolle
Modi: Toggle, Verklinkte
Statischer
Strom: ≤6mA
Maximaler
Betriebsstrom: 10A / jeden Kanal
Maße der
PCB: 67mm x 50mm x 18mm
Maße des
Koffers: 75mm x 54mm x 27mm
Arbeite mit
Festcode Sender oder Lerncode-Sender<

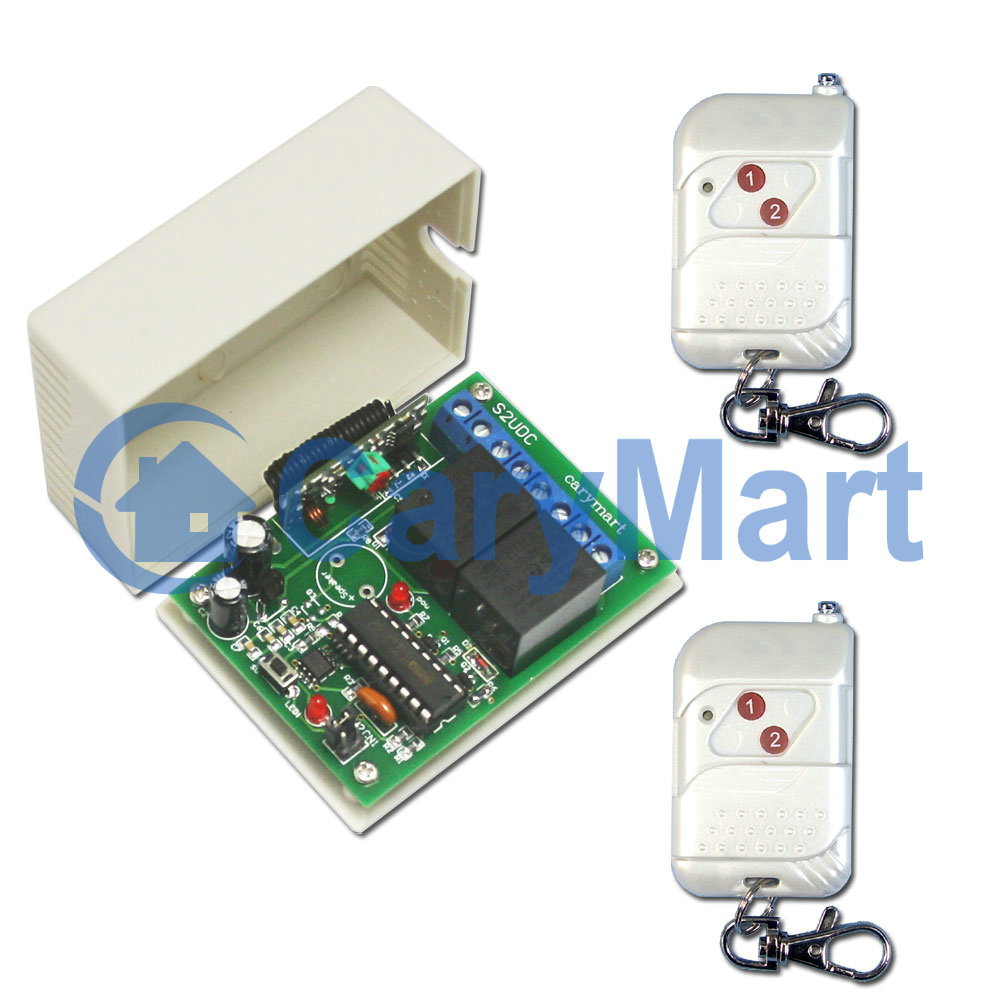

Sender:
Modell Nr.:
0021001 (C-2)
Mit
Schiebedeckel: schließen wenn es nicht benutzt wird
(um den Knopf zu schützen).
Schieben den Deckel, der Knopf wird erscheinen.

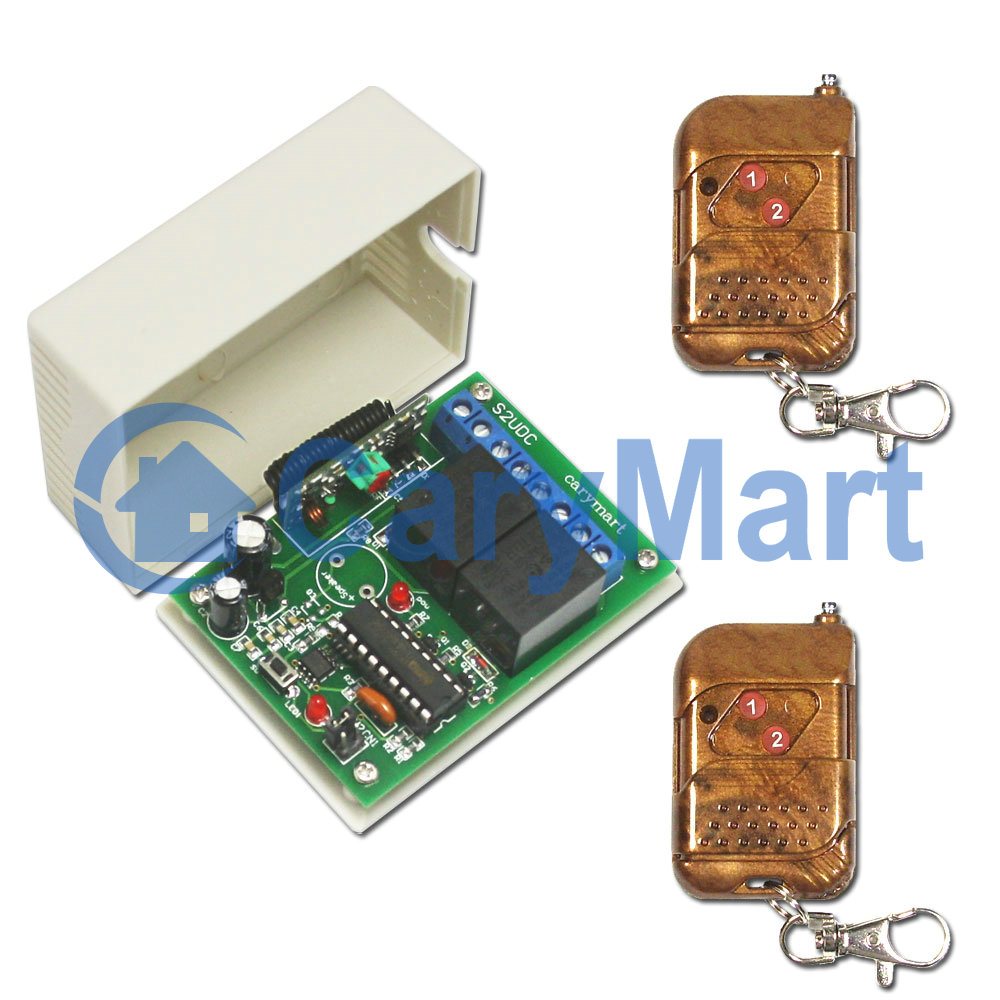

Farbe des
Gehäuses: Holzmuster / Weiß / Schwarz
Kanal/Knopf: 2
Symbol des
Knopfs: 1, 2
Betriebsspannung: 12V
(1 x 23A-12V Batterie, kann 12 Monate
benutzt werden)
Betriebsstrom: 6mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip:
PT2262/
PT2264 / SC2262
Enkodierung Typ: Festcode durch Löten, bis zu 6561 Kodes
Sendeentfernung: 100m / 300ft (Theoretisch)
Die
Entfernung 100m ist eine theoretische Daten, es soll auf freiem Ort bedient
werden, keine Hindernisse, keine anderen Störungen. Aber wenn es getestet wird,
gibt es Bäume, Wände oder andere Hindernisse, und es gibt viele Störungen von
anderen Signalen. Vielleicht kann die tatsächliche Entfernung daher 100m nicht
erreichen.
Wenn Sie
die teleskopische Antenne verlängern, wird die Arbeitsreichweite erweitern, die
Arbeitsreichweite ist doppelt so große als früher.
Anpassung Modus:
ASK
Betriebstemperatur:
-20 ° C
bis
+70 ° C
Einheit
Mass:
58mm x 39mm x 16mm
Gewicht:
30g
Nutzungen: Garagentore, Motorräder, Auto Wecker Produkte, Haus
Sicherheit Produkte, drahtlose fernkontrollierende Produkte, industrielle
kontrollierende Produkte.
Geeigneter
Sender:
Der
Empfänger kann mit verschiedenen Sender arbeiten, wie Model
C-2 / C-3/C-2L (100M), CWB-2 / CWB-3 (50M,
wasserdicht), CP-2/CP-2L (500M), oder CB-2 / CB-2L/CB-3 (1000M) usw.
Wenn Sie
den Empfänger in Toggle Modus setzen, muss es mit dem Sender arbeiten, der mit 2
Knöpfe ist, wie Model C-2/C-2L (100M), CWB-2 (50M,
wasserdicht), CP-2/CP-2L (500M), oder CB-2/CB-2L (1000M) usw. Wenn Sie
den Empfänger in Verklinkte Modus setzen, muss
es mit dem Sender arbeiten, der mit 3 Knöpfe ist, wie C-3 (100M), CWB-3 (50M, wasserdicht),
oder CB-3 (1000M) usw.
Reichweite:
Mit dem Sender wie
C-2
kann die Reichweite max. 100M im Freifeld sein.
Die Entfernung von 100M ist ein theoretische Wert. Es soll auf
einer öffentlichen Erde bedient werden,
darauf gibt es keine Absperrung und keine
Interferenz.
Aber in wirklichem Leben verhindert das Funksignal durch
Bäume,
Wände oder andere Bauwerke,
noch kann es durch anderen Signale gestört
werden. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.
Mit Antenne oder CB-Serie Sender kann es die Reichweite erhöhen.
Verwendung:
Der
Empfänger kann verwendet werden, um DC 0~28V und AC 110~240V
Geräte zu kontrollieren.

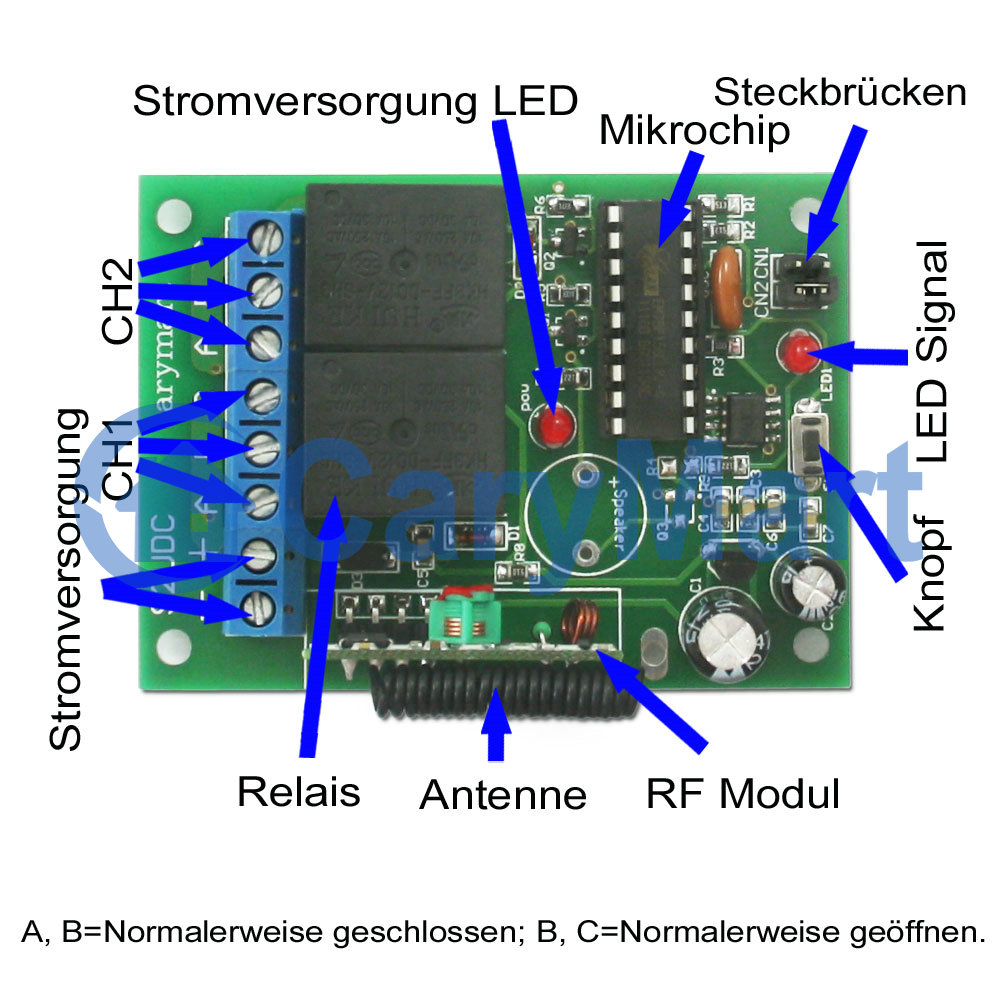

Achtung: Der Empfänger gibt keinen
DC/AC Strom
aus, sondern Relais. Grundstellung des Relais Ausgang Terminals:
die
Terminals B und C sind normalerweise geöffnet; die Terminals A
und B sind normalerweise geschlossen.

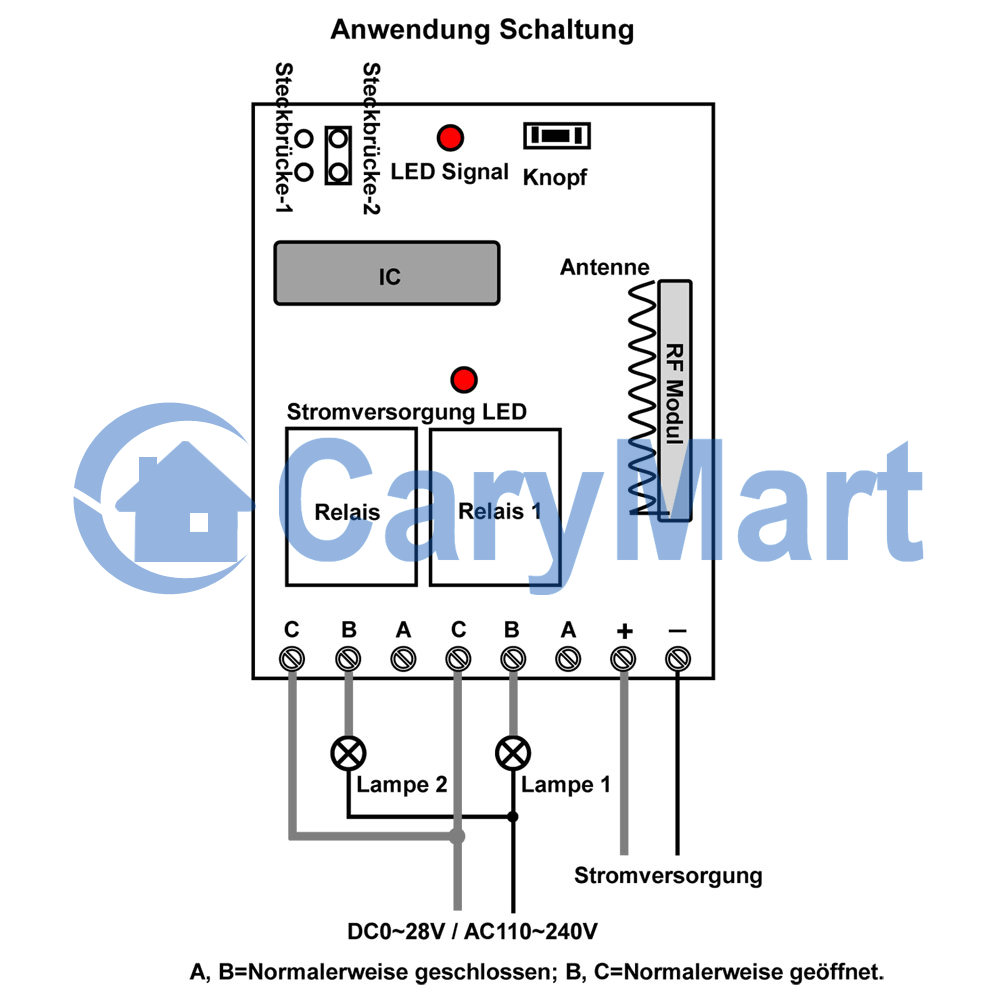

Verdrahtung:
Wenn Sie DC
12V Licht steuern, machen Sie wie folgende.
1)
Schließen den positiven Pol der DC Stromversorgung an den Terminal “+” an, und
schließen den negativen Pol der DC Stromversorgung an den Terminal “-” an.
2)
Schließen den Terminal C an den positive Pol der DC Stromversorgung an,
schließen den Terminal B an positiven Pol des DC Lichts an, und schließen den
negativen Pol des DC Lichts an den negativen Pol der DC Stromversorgung.
Wenn Sie AC
220V Licht steuern, machen Sie wie folgende.
1)
Schließen den positiven Pol der DC Stromversorgung an den Terminal “+” an, und
schließen den negativen Pol der DC Stromversorgung an den Terminal “-” an.
2)
Schließen das Terminal C an den Energiebündel der AC Stormversorgung, schließen
den den Terminal B an eine Seite des AC Lichts an, und schließen eine andere
Seite des AC Lichts an den Mittelleiter der AC Stromversorgung an.
Einstellung
verschiedene Kontrolle Modus:
(Wir haben
den Empfänger als Toggle-Steuermodus vor der Lieferung eingestellt, Wenn Sie
andere Kontrollemodus verwenden, machen Sie folgende Operation):
Toggle
Kontrolle Modus Setzen (Mit Sender C-2): Verbinden nur die Steckbrücke-2.
Toggle
Kontrolle Modus: Drücken -> An; Drücken nochmal -> Aus.
Drücken den
Knopf 1: Schalten den Relais 1 an (verbinden B und C, trennen A und B), das
Licht 1 wird angeschaltet.
Drücken den
Knopf 1 nochmal: Schalten den Relais 1 aus (trennen B und C, verbinden A und B),
das Licht 1 wird ausgeschaltet.
Drücken den
Knopf 2: Schalten den Relais 2 an (verbinden B und C, trennen A und B), das
Licht 2 wird angeschaltet.
Drücken den
Knopf 2 nochmal: Schalten den Relais 2 aus (trennen B und C, verbinden A und B),
das Licht 2 wird ausgeschaltet.
Verklinkte
Kontrolle
Modus Setzen (mit Sender C-3): Trennen die Steckbrücke-1 und die Steckbrücke-2.
Verklinkte
Kontrolle
Modus: Drücken -> An, andere Relais Aus; Drücken einen anderen Knopf -> Aus.
Drücken den
Knopf C: Schalten den Relais 1 an (verbinden B und C, trennen A und B), das
Licht 1 wird angeschaltet.
Schalten
den Relais 2 aus (trennen B und C, verbinden A und B), das Licht 2 wird
ausgeschaltet.
Drücken den
Knopf B: Schalten den Relais 2 an (verbinden B und C, trennen A und B), das
Licht 2 wird angeschaltet.
Schalten
den Relais 1 aus (trennen B und C, verbinden A und B), das Licht 1 wird
ausgeschaltet.
Drücken den
Knopf A: Schalten den Relais 1&2 aus (trennen B und C, verbinden A und B), zwei
Licht werden ausgeschaltet.
Funktion
des Speichers:
Falls das
Relais in “AN” Zustand ist, wird es in “AUS” Zustand verändert, wenn den
Stromkreis ausgeschaltet.
Wenn den
elektrischen Stromkreis geschlossen wird, wird das Relais automatisch in früheren
Zustand “AN” sein.
