Handbuch
Kennzeichen:
Drahtlose Steuerung, einfach zu installieren.
Wasserdichte Gehäuse und wasserdichter Steckverbinder
Kontrollieren Lichten, Motoren, Lüfter, elektronische Betriebstüren /
Schlossen / Fenster / Rollladen / Autos oder andere Geräte mit Spannung
AC110~240V oder DC0~28V.
Allgemeine Eingang: Mit Spannungsversorgung AC110V (100V~120V) verwendet
weltweit in US, Kanada...und mit Spannungsversorgung AC220V (200V~240V)
verwendet in UK, Frankreich ...
Sie können den Empfänger mit Sender (Fernbedienung Kontrolle) von jedem
Orten innerhalb einer zuverlässigen Entfernung ein / aus schalten. Die
Funksignale können durch Wände, Böden und Türen laufen.
Geschutzt vor Gegenstrom und übermäßigem Strom.
Hörbares und visuelles Signal
Arbeiten mit Mikrokontroller Typ EM78P156, einem 8-bit Mikroprozessor, der
entworfen und entwickelt mit stromsparender und Hochgeschwindigkeits-CMOS
Technologie wird.
Zuverlässige Kontrolle: Sender (Kodierung) und Empfänger (Dekodierung)
benutzen eine 8-Bit Kode
Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
Wenn Sie zwei oder mehr Empfänger an den gleichen Orten benutzen, können Sie
die mit verschieder Kodes einstellen.

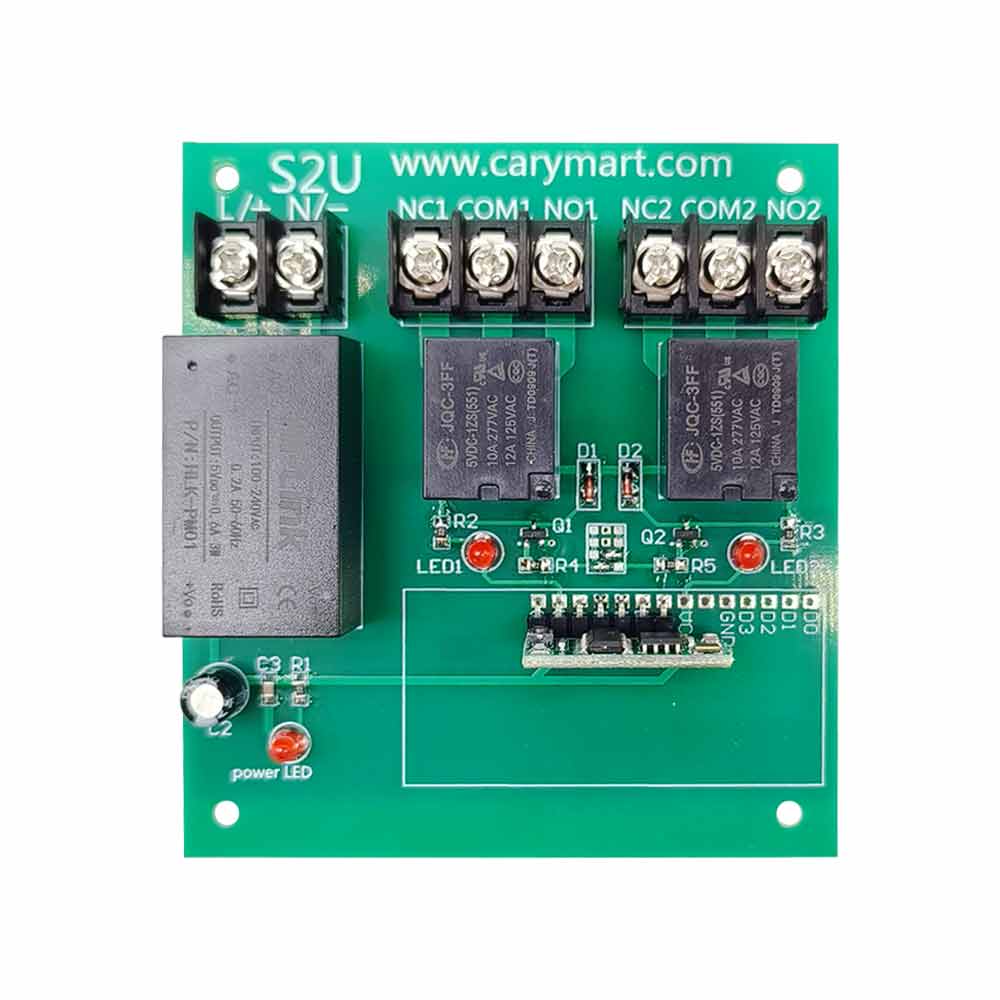

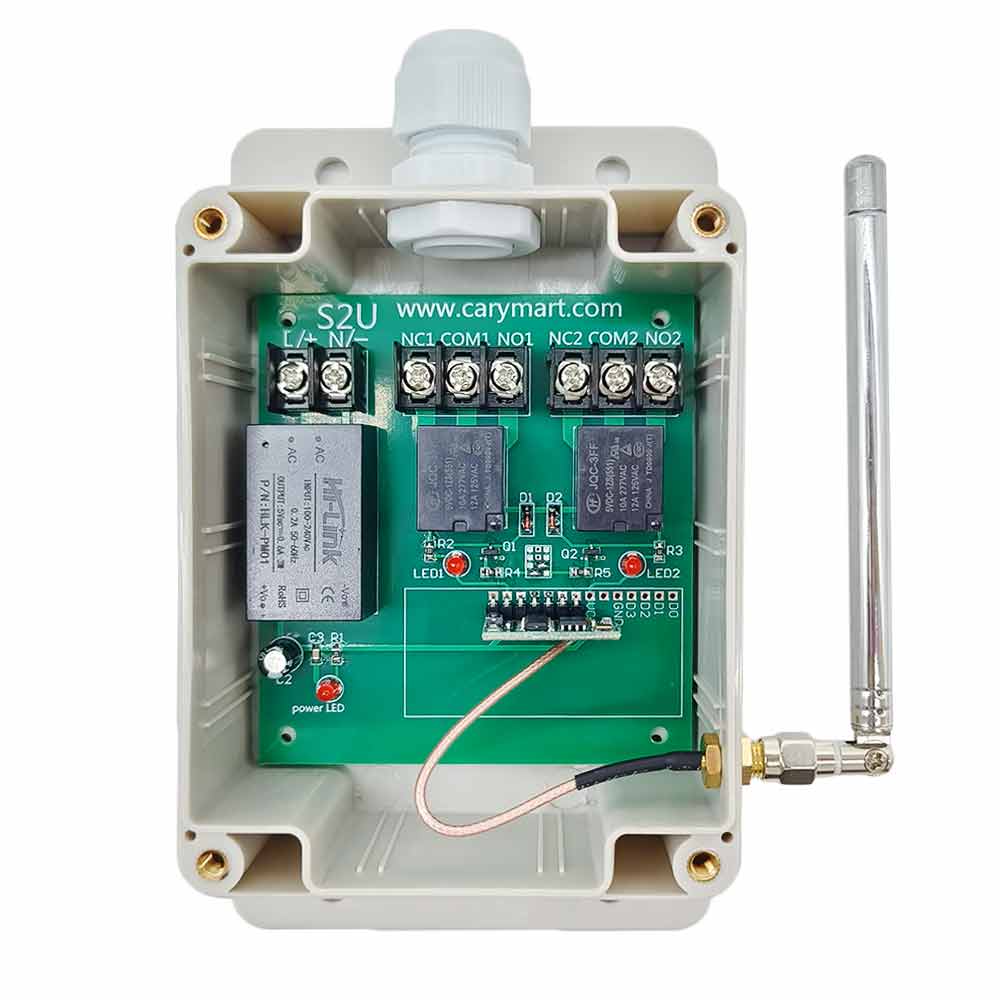

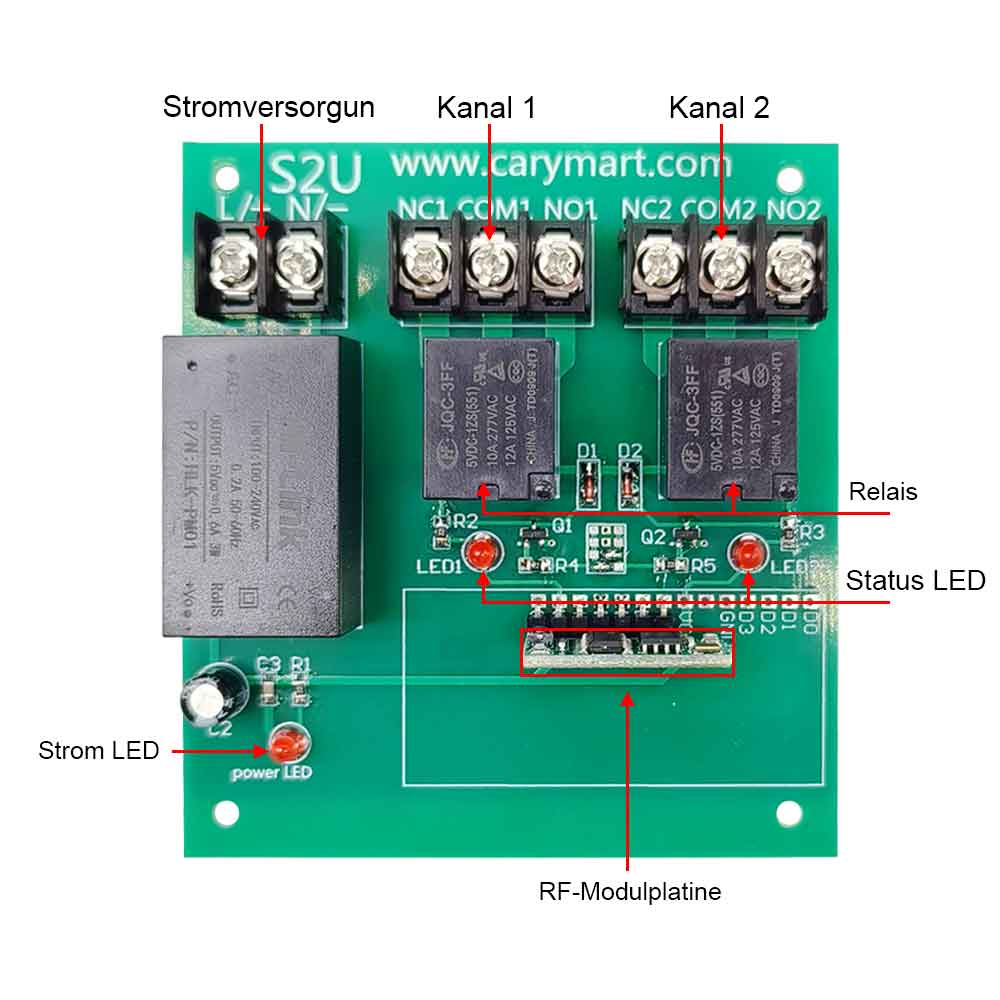

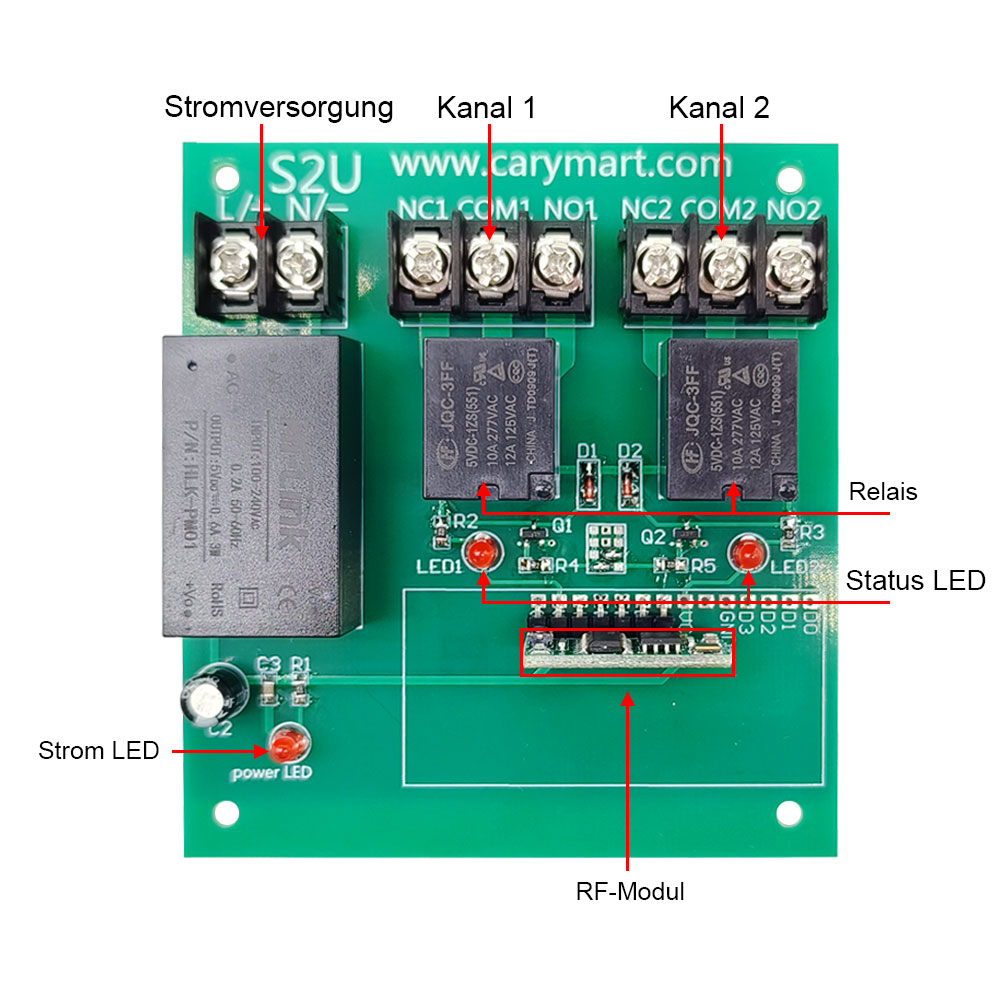

Empfänger:
Modell Nr.: S2U-AC220
Stromversorgung (Betriebsspannung): AC100~240V
Frequenz: 433MHz
Kanal: 2CH
Kontrolle Modi: Toggle, Momentan, Verklinkte, Momentan + Toggle
Output: Relaisausgang (Normalerweise geöffnet und Normalweise geschlossen)
Arbeitsspannungsbereich von Relais: AC110~240V oder DC0~28V
Maximale Betriebsstrom: 10A
Ruhestrom: ≤6mA
Maße der PCB: 88mm x 80mm x 18mm

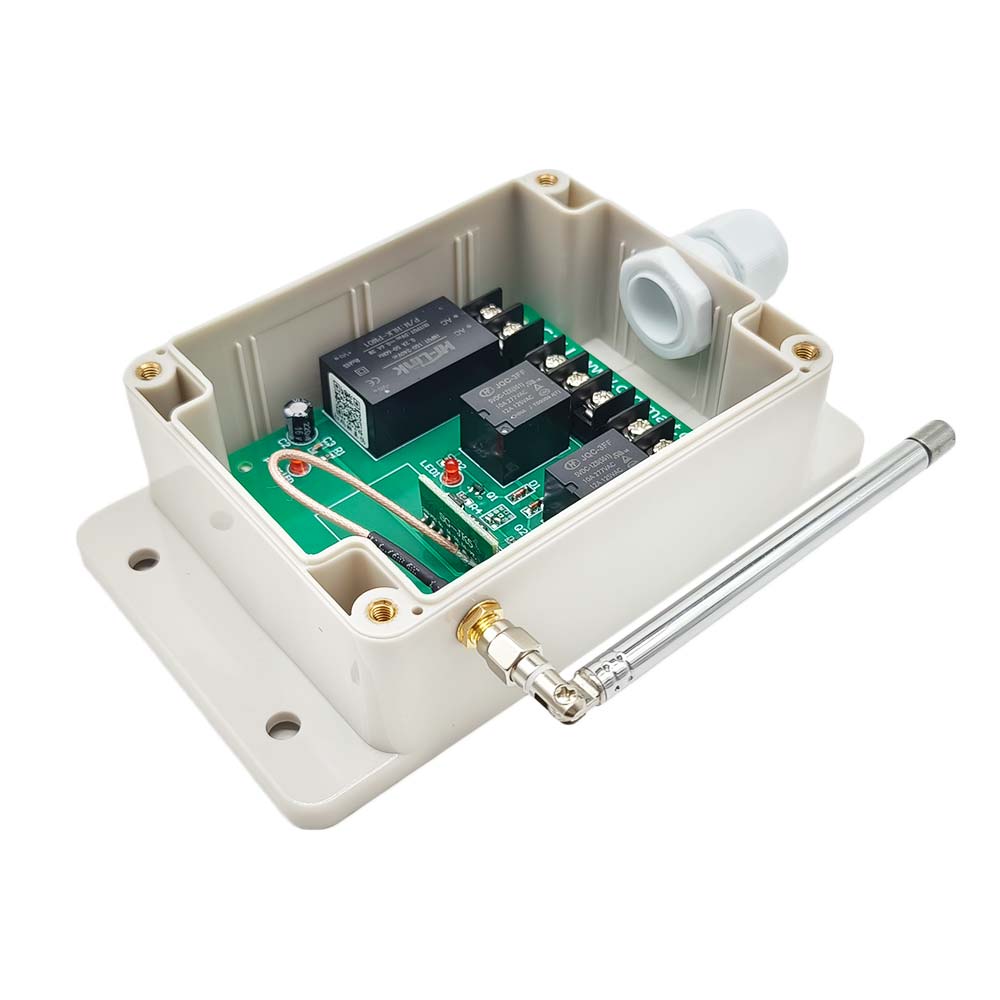

Maße des Gehäuse: 115mm x 90mm x 55mm
Drahtgrößenbereich für die Terminals: 22-11 AWG
Arbeiten mit Festcode-Sendern oder Lernencode-Sender.
Der Empfänger kann verschieden Modell Sender koppeln, inkl. Modell C-2 / C-3
(100M), CWB-2 / CWB-3 (50M, wasserdicht), CP-2 / CP-4 (500M) und CB-2 / CB-3
(1000M) usw...

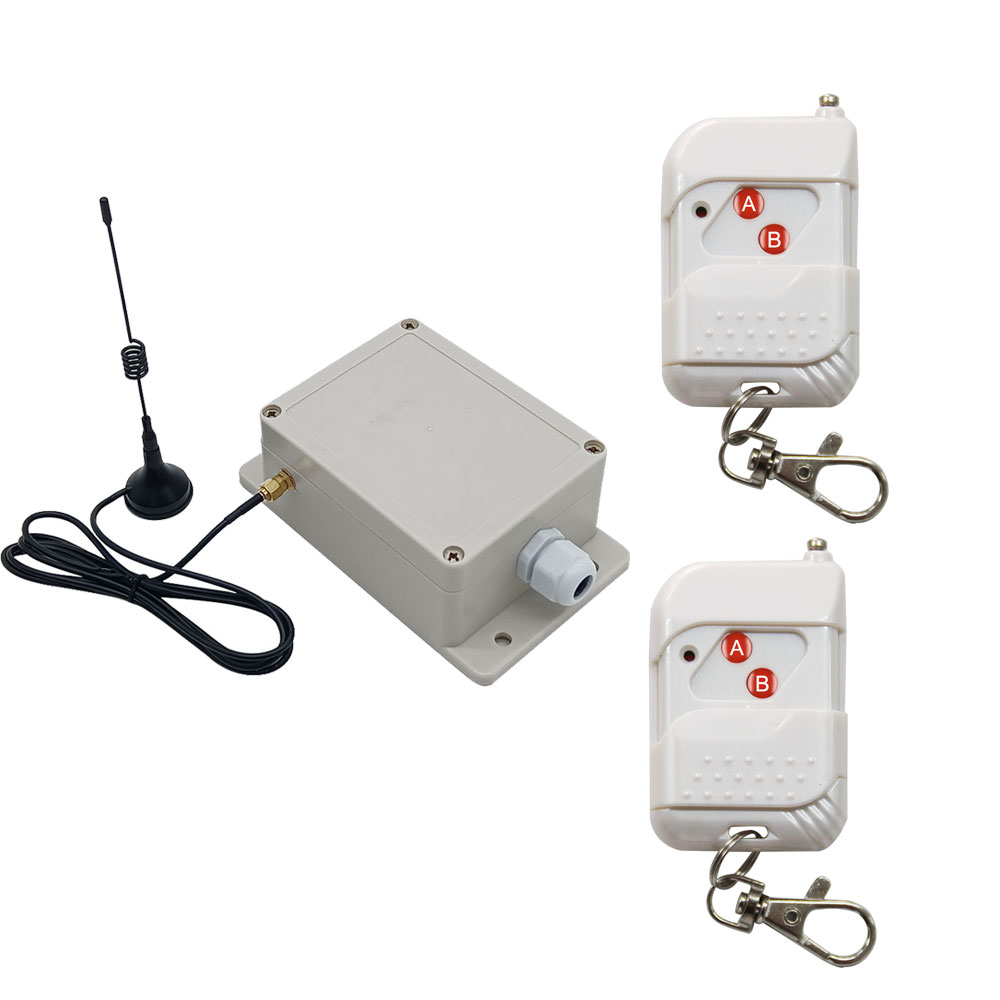

Wenn Sie eine weiter Reichweite haben möchten, können Sie eine externe
Antenne für Empfänger installieren, wie eine magnetische Antenne von Modell
0020909, ihre Reichweite ist dreimal so viel wie es früher. Oder mit
Teleskopantenne von Modell 0020918 ist die Reichweite doppelt so viel wie es
früher.

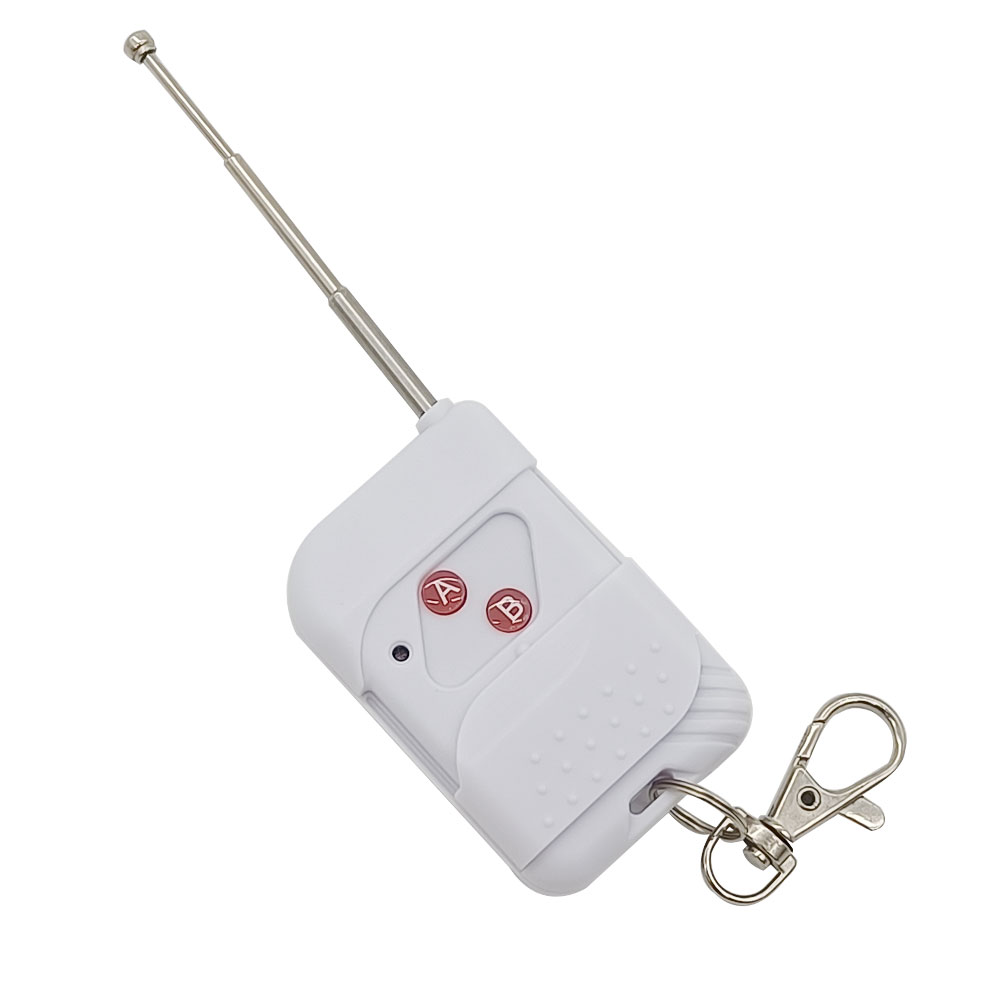

Fernkontroller /Sender Bezeichnung:
Modell Nr.: 0021001 (C-2)

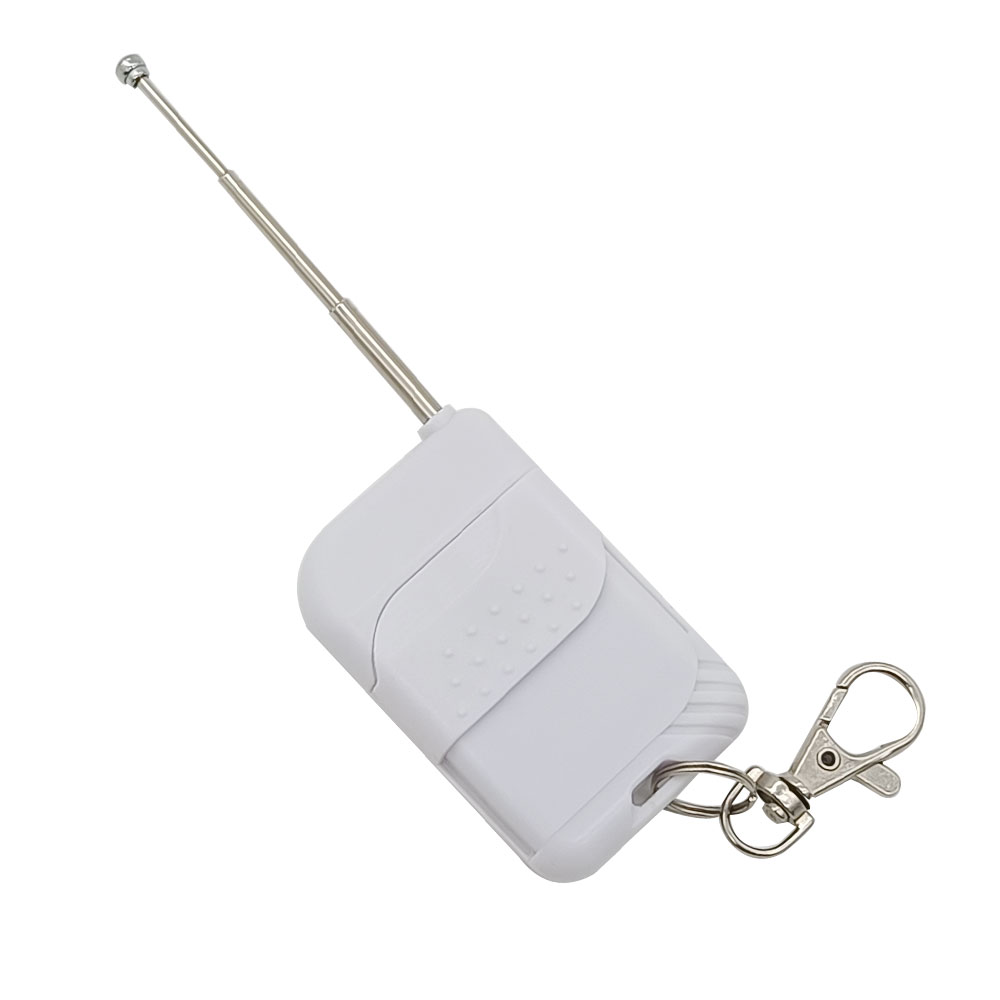

Mit Schiebedeckel: schließen wenn es nicht benutzt wird (um den Knopf zu
schützen). Schieben den Deckel, der Knopf wird erscheinen.
Farbe des Gehäuses: Holzmuster / Weiß / Schwarz
Kanal/Knopf: 2
Symbol des Knopfs: 1, 2
Betriebsspannung: 12V (1 x 23A-12V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom: 6mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: PT2262/ PT2264 / SC2262
Enkodierung Typ: Festcode durch Löten, bis zu 6561 Kodes
Sendeentfernung: 100m / 300ft (Theoretisch)
Wenn Sie die teleskopische Antenne verlängern, wird die Arbeitsreichweite
erweitern, die Arbeitsreichweite ist doppelt so große als früher.
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis +70 ° C
Einheit Mass: 58mm x 39mm x 16mm
Nutzung:
Der Empfänger kann DC 0-28V oder AC110-240V Anlage steuern.
Achtung: Der Empfänger ist Relaisausgang. Ausgangszustand der
Relaisausgangsklemmen: klemmen B und C sind normalerweise geöffnet; Klemmen
A und B sind normalerweise geschlossen.

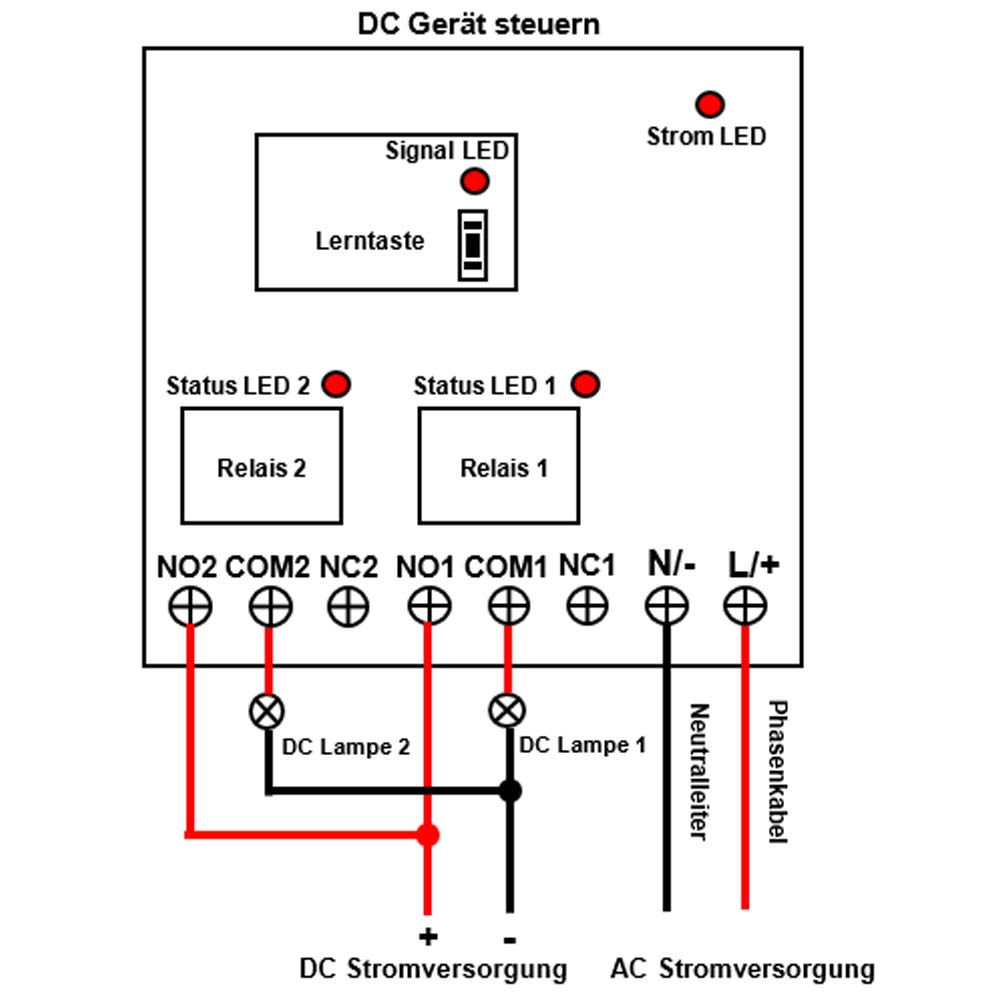

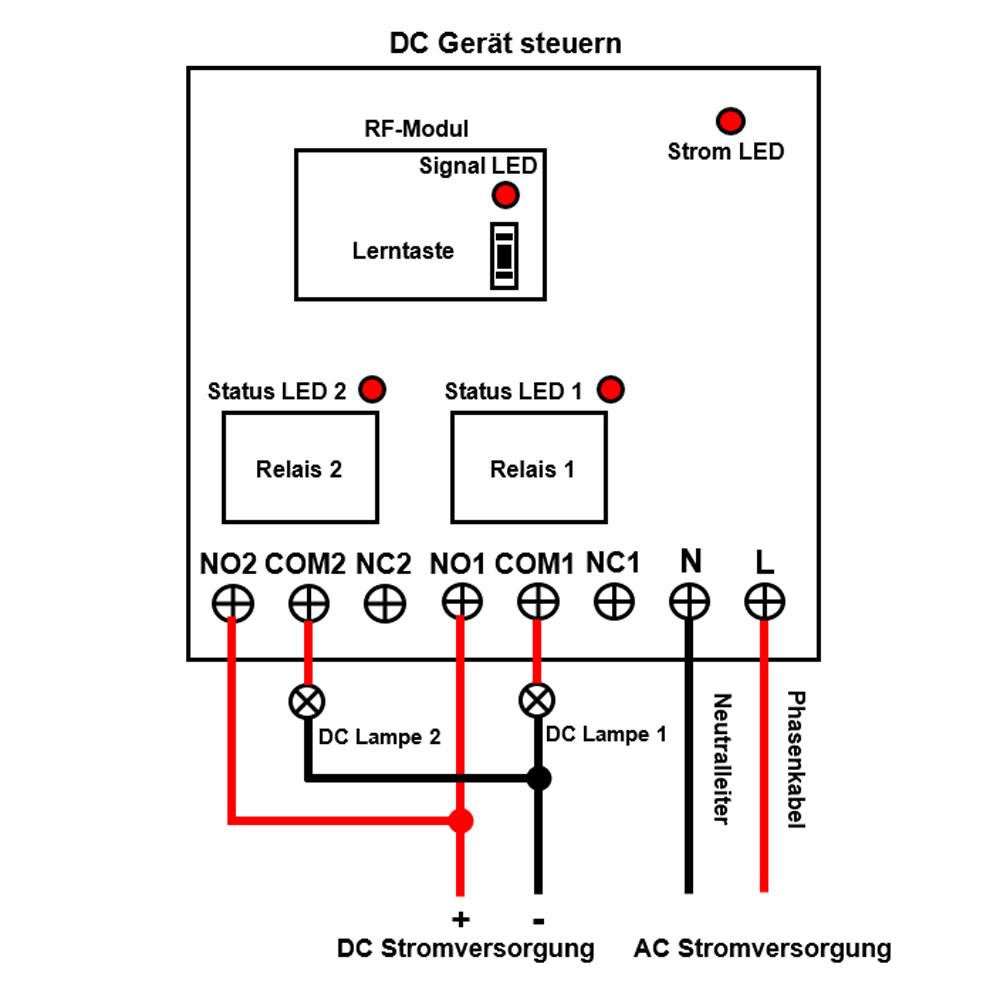

Wenn Sie ein DC 12V Lampe steuern, machen Sie wie folgende:
1) Verbinden lebender Draht von AC Stromversorgung an Klemme “L / +”, und
der neutraler Draht von AC Stromversorgung an Klemme “N / -”.
2) Verbinden Klemme C an positiver Pol von DC Stromversorgung, verbinden
Klemme B an positiver Pol von DC Lampe. Und verbinden den negativen Pol von
DC Lampe an den negativen Pol von DC Stromversorgung.

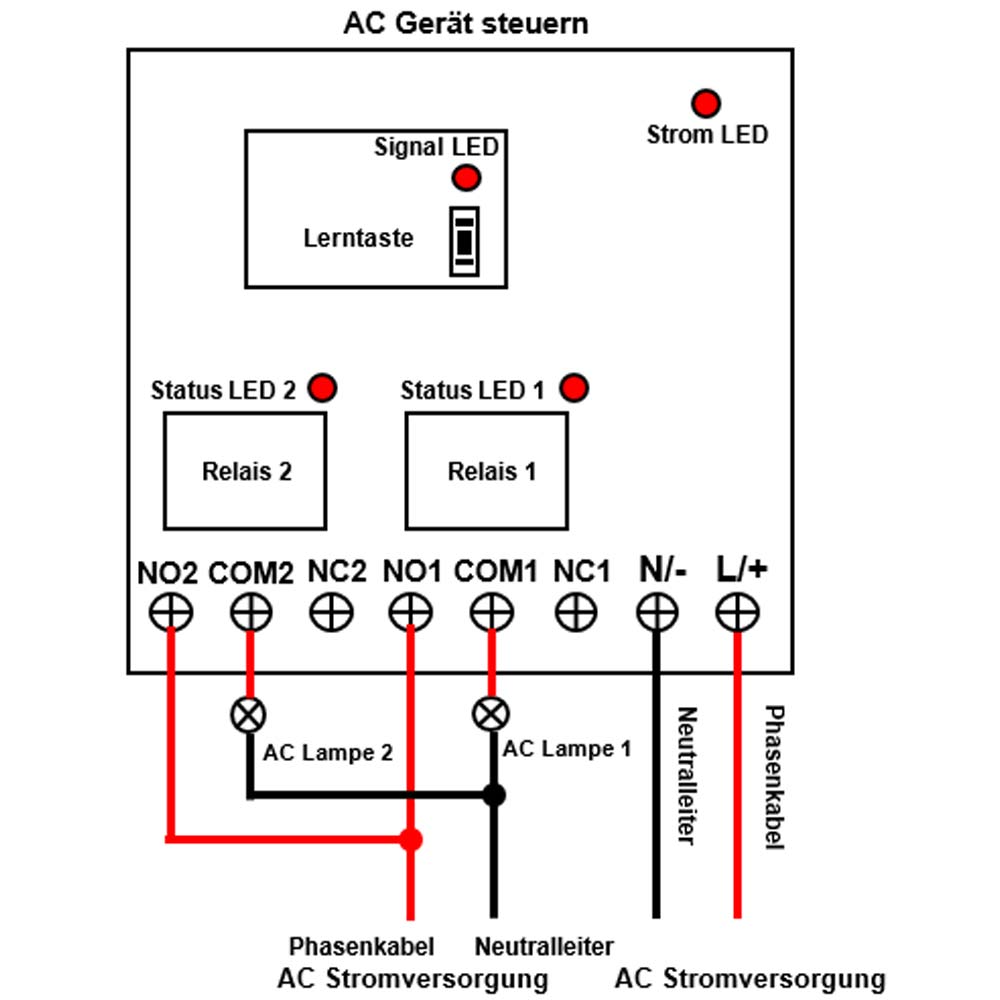

Wenn Sie ein AC 230V Lampe steuern, machen Sie wie folgende:
1) Verbinden lebender Draht von AC Stromversorgung an Klemme “L / +”, und
das neutrale Draht von AC Stromversorgung an Klemme “N / -”.
2) Verbinden Klemme C an lebender Draht von AC Stromversorgung, verbinden
Klemme B an eine Seite von AC Lampe. Und verbinden andere Seite von AC Lampe
an neutraler Draht von AC Stromversorgung.
Einstellung verschiedener Kontrolle Modi (Wir haben den Empfänger als Toggle
Kontrolle Modus vor dem Versand eingestellt, Wenn Sie anderen Kontrolle Modi
benutzen möchten, gehen Sie wie folgt.):
1) Einstellung Kontrolle Modus Toggle: Nur Verbinden mit Steckbrücke-2.
Kontrolle Modus Toggle (mit dem Sender C-2): Drücken -> Öffnen; Nochmal
drücken -> Schließen.
Knopf 1 drücken: Relais 1 einschalten (Kontakt auf B und C, keine Kontakt
auf A und B)
Knopf 1 nochmal drücken: Relais 1 ausschalten (keine Kontakt auf B und C,
Kontakt auf A und B)
Knopf 2 drücken: Relais 2 einschalten (Kontakt auf B und C, keine Kontakt
auf A und B)
Knopf 2 nochmal drücken: Relais 2 ausschalten (keine Kontakt auf B und C,
Kontakt auf A und B)
2) Einstellung Kontrolle Modus Momentan (mit dem Sender C-2): Nur Verbinden
mit Steckbrücke -1.
Kontrolle Modus Momentan: Drücken und halten -> Öffnen; Freigeben ->
Schließen.
Drücken Knopf 1 und halten -> Relais 1 einschalten (Kontakt auf B und C,
keinen Kontakt auf A und B)
Geben Knopf 1 frei -> Relais 1 ausschalten (keinen Kontakt auf B und C,
Kontakt auf A und B)
Drücken Knopf 2 und halten -> Relais 2 einschalten (Kontakt auf B und C,
keinen Kontakt auf A und B)
Geben Knopf 2 frei -> Relais 2 ausschalten (keinen Kontakt auf B und C,
Kontakt auf A und B)

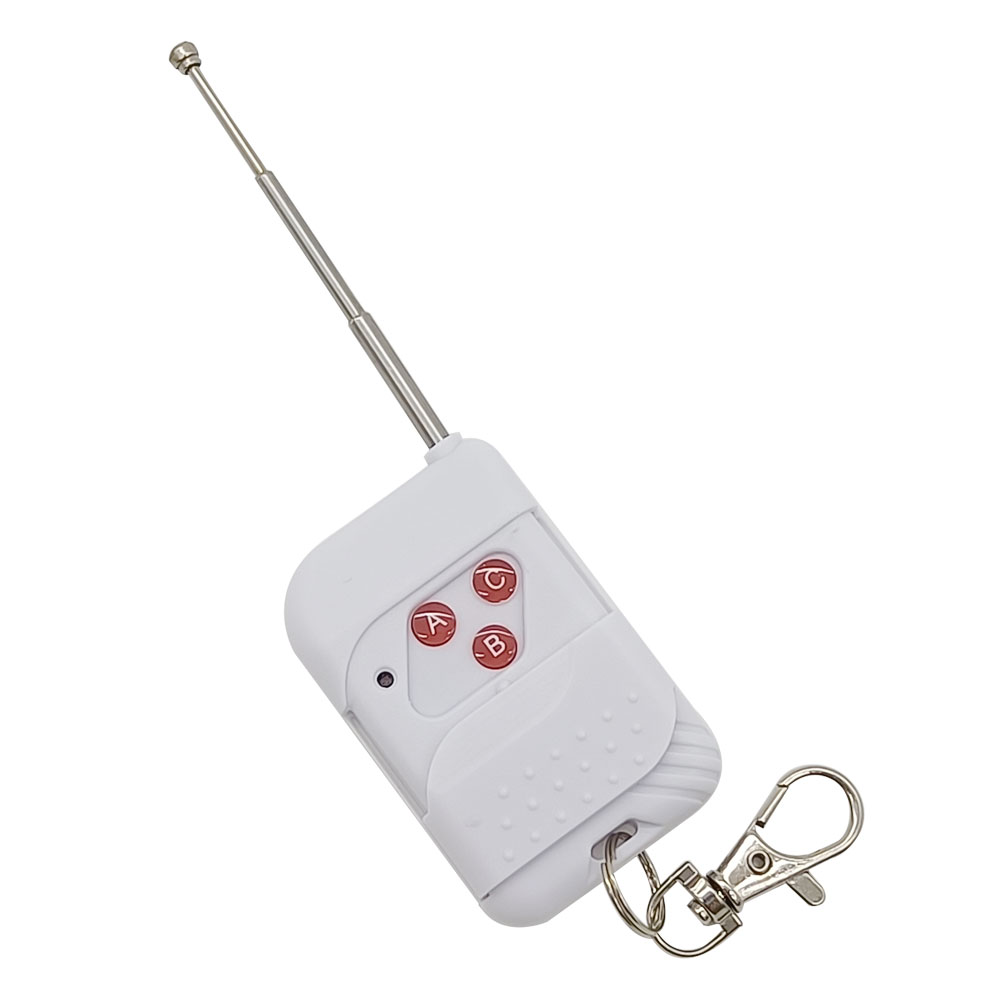

3) Einstellung Kontrolle Modus Verklinkte (mit dem Sender C-3): trennen
Steckbrücke-1 und Steckbrücke-2
Kontrolle Modus Verklinkte: Drücken -> Öffnen, andere Relais ausschalten;
Drücken anderen Knopf -> Schließen.
Drücken Knopf 1 -> Relais 1 einschalten (Kontakt auf B und C, keinen Kontakt
auf A und B)
Relais 2 ausschalten(keinen Kontakt auf B und C, Kontakt auf A und B)
Drücken Knopf 2 -> Relais 2 einschalten (Kontakt auf B und C, keinen Kontakt
auf A und B)
Relais 1 ausschalten(keinen Kontakt auf B und C, Kontakt auf A und B)
4) Einstellung Kontrolle Modus Momentan + Toggle: Kontakt auf Steckbrücke-1
und Steckbrücke-2.
Kontrolle Modus Momentan (Kanal 1): Drücken und halten -> Öffnen; Freigeben
-> Schließen.
Drücken Knopf 1 und halten: Relais 1 einschalten (Kontakt auf B und C,
keinen Kontakt auf A und B)
Geben Knopf 1 frei -> Relais 1 ausschalten (keinen Kontakt auf B und C,
Kontakt auf A und B)
Kontrolle Modus Toggle (Kanal 2): Drücken -> Öffnen; Nochmal drücken ->
Schließen.
Knopf 2 drücken: Relais 2 einschalten (Kontakt auf B und C, keine Kontakt
auf A und B)
Knopf 2 nochmal drücken: Relais 2 ausschalten (keine Kontakt auf B und C,
Kontakt auf A und B)
Handsteuerunge Klemme:
Der Empfänger hat Handsteuerunge Klemme, Sie können externe Anlage, Sensors,
oder Handschalter zur Steuerung des Empfänger verbinden.
1) Signaleingang
Sie können externe Geräte (mit Kleinsignal-Ausgänge) an Klemmen 1 (signal
+) und 3 (signal -) anschließen. Der Signalausgang von externem Geräte
kann den Empfänger steuern.
Wenn externe Geräte Kleinsignal an Klemme 1 (signal +) und 3 (signal -) ausgeben, schaltet das Relais 1 ein. (Verbinden Klemmen B und C, trennen
Klemmen A und B).
Wenn externe Geräte Kleinsignal an Klemme 1 (signal +) und 3 (signal -) nicht ausgeben, schaltet das Relais 1 aus. (trennen Klemmen B und C,
Verbinden Klemmen A und B).
Sie können externe Geräte (mit Kleinsignal-Ausgänge) an Klemmen 2 und 3
anschließen. Der Signalausgang von externem Geräte kann den Empfänger
steuern.
Wenn externe Geräte Kleinsignal an Klemme 2 (signal +) und 3 (signal -) ausgeben, schaltet das Relais 2 ein. (Verbinden Klemmen B und C, trennen
Klemmen A und B).
Wenn externe Geräte Kleinsignal an Klemme 2 (signal +) und 3 (signal -) nicht ausgeben, schaltet das Relais 2 aus. (trennen Klemmen B und C,
Verbinden Klemmen A und B).
2) Handschalter
Sie können einen Handschalter an Klemmen 1, 3. Und dann können Sie diese
Handschalter zur Steuerung des Empfänger verwenden.
Wenn Sie Klemmen 1 und 3 verbinden, schaltet das Relais 1 ein. (Verbinden
Klemmen B und C, trennen Klemmen A und B).
Und Wenn Sie Klemmen 1 und 3 trennen, schaltet das Relais 1 aus. (trennen
Klemmen B und C, Verbinden Klemmen A und B).
Sie können einen Handschalter an Klemmen 2, 3. Und dann können Sie diese
Handschalter zur Steuerung des Empfänger verwenden.
Wenn Sie Klemmen 2 und 3 verbinden, schaltet das Relais 2 ein. (Verbinden
Klemmen B und C, trennen Klemmen A und B).
Und Wenn Sie Klemmen 2 und 3 trennen, schaltet das Relais 2 aus. (trennen
Klemmen B und C, Verbinden Klemmen A und B).
