Applikation:
Hauptsächlich verwendet für Türen, Fenster, Keller, Falltüren,
Solar-Tracking-Systeme, medizinische Geräte, Landmaschinen, Fahrzeuge,
Schiffe, Aufzugsplattformen, Hubtische, TV-Aufzüge, Roboter, Schränke,
Massagesofas, elektrische Betten, medizinische Stühle und andere elektrische
Geräte. Es kann diese Geräte öffnen, schließen, schieben, ziehen, anheben
und absenken.
Es kann hydraulische und pneumatische Produkte ersetzen, um den
Stromverbrauch zu sparen.
Einführung:

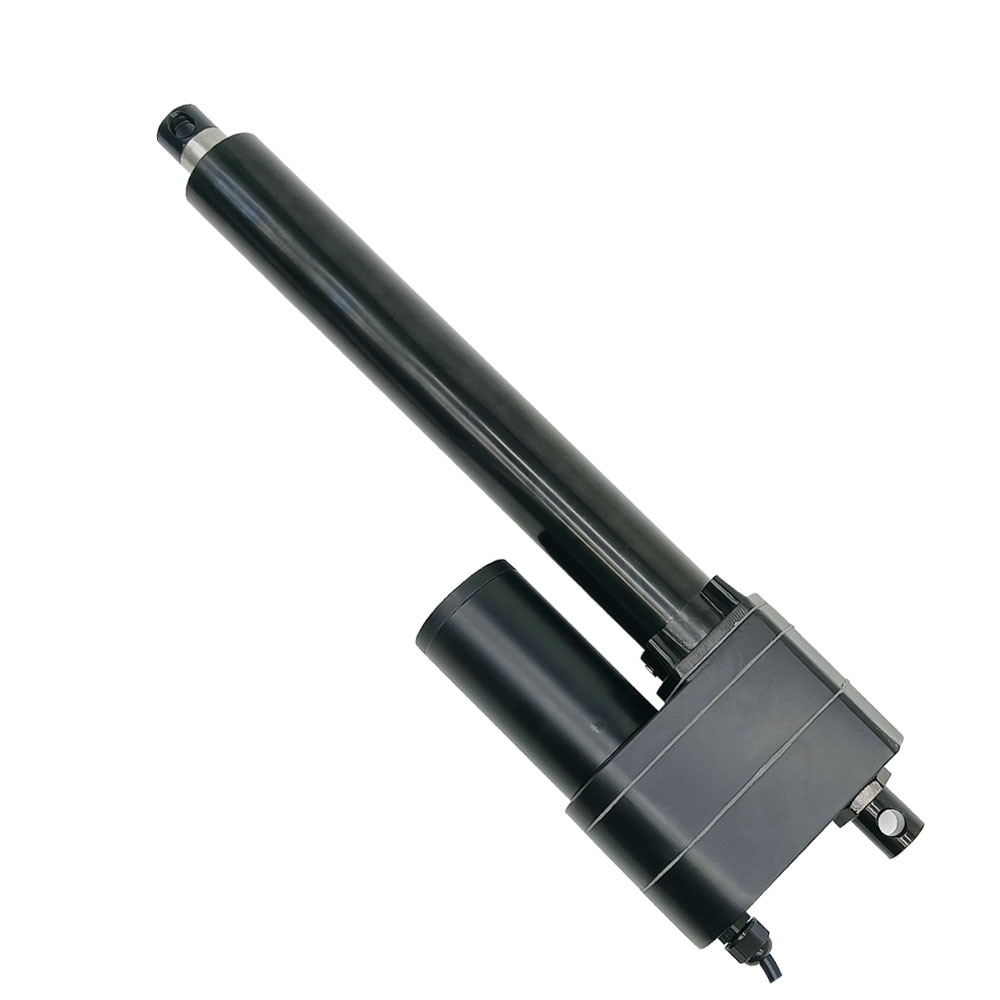

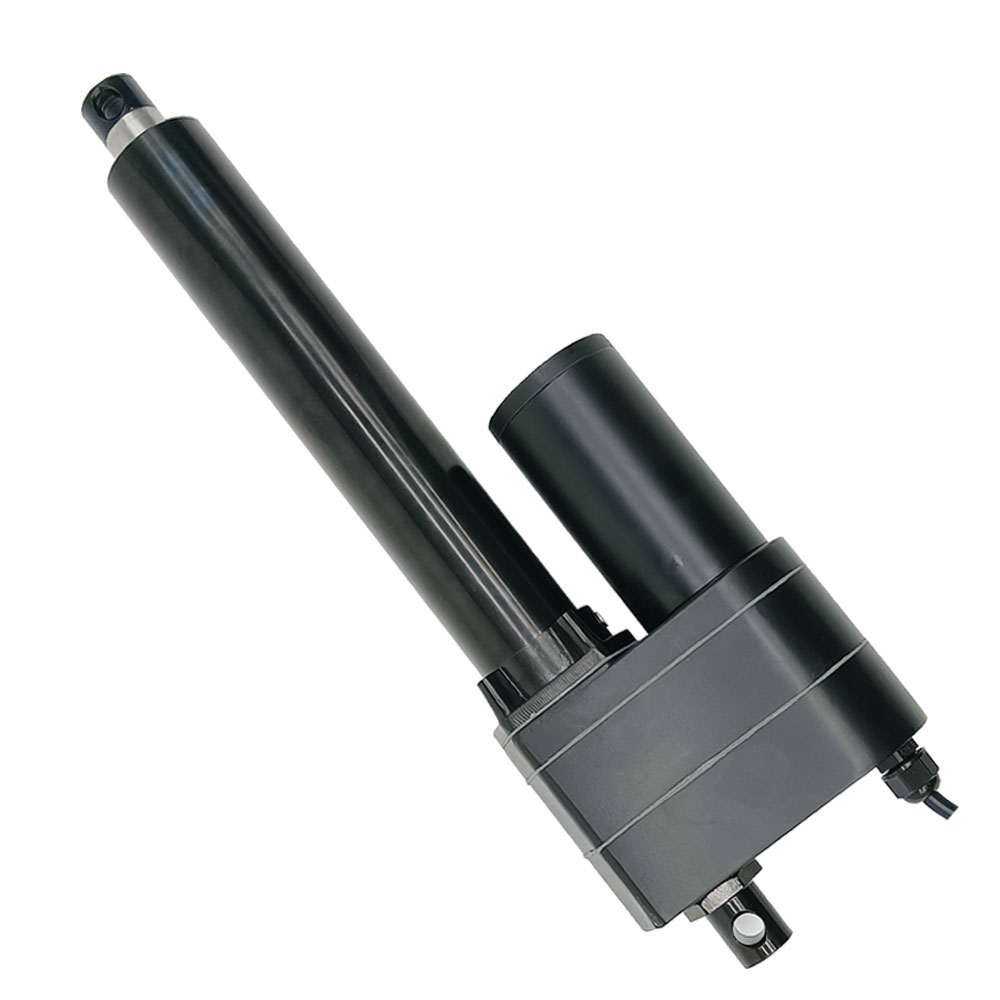

Dieser Linearantrieb verfügt über ein eingebautes Potentiometer mit drei
angeschlossenen Ausgangsleitungen. Wenn sich der Linearantrieb bewegt,
ändert sich der Widerstandswert zwischen den Ausgangsleitungen entsprechend.
Auf diese Weise können wir durch Messen des Widerstandswerts die
entsprechende Bewegungsposition des Linearantriebs ermitteln.
Kennzeichen:
Hochwertige Produkte und hochwertige Dienstleistungen
Metallgehäuse, geeignet für den Einsatz in sehr rauen Umgebungen
Metallgetriebe, hochfestes verschleißfestes Getriebe
Teleskoprohr und Außenrohr aus Edelstahl, gute Korrosionsbeständigkeit
Robustes Design, Hochleistungs Gleichstrommotor
Starker Schub, bis zu 8000N / 800 kg
Mehrere Geschwindigkeits optionen, von 5 mm/s bis 60 mm/s
Mehrere Hublänge optionen, von 10 mm bis 2000 mm
Wir können jede Hublänge von 10 mm bis 2000 mm anpassen, z. B. 770 mm, 1250
mm, 1850 mm usw.
Mit eingebautem Potentiometer
Fortschrittliche wasserdichte und staubdichte Technologie
Niedrige Stromverbrauch und niedrige Lärm
Eingebaute Kupplung zum Schutz von Getrieben und Motoren
Eingebauter Motorüberlast- und Überhitzungsschutz
Eingebaute zwei Endlagenschalter, der Linearantrieb stoppt automatisch wenn
die Hubstange die Endposition erreicht.
Eingebauter Hallsensor ist optional, sodass Sie mit dem Synchronregler 2
oder 4 Linearantriebe voll synchron betreiben können.
Hohe Selbsthemmung, nach dem Stoppen automatisch verriegeln, und es ist
keine Stromversorgung erforderlich.
Wartungsfrei
Spezifikationen:
Optionale Arbeitsspannung: 12V DC, 24V DC, 36V DC oder 48V DC, Wir empfehlen
eine Betriebsspannung von 24V.
Hubbereich: 250 mm
Optionale Geschwindigkeit: 5±1mm/s, 10±2mm/s, 15±3mm/s, 20±4mm/s, 30±6mm/s,
40±8mm/s, 60±12mm/s
Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche
Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last
zunimmt.
Max. Last: 8000N / 800 kg bei 5mm/s
Linearantrieb kann maximale Tragfähigkeit erreichen, wenn es in vertikaler
Richtung arbeitet, und die Zugkraft ist geringer als die Schubkraft.
Leerlaufstrom: 2~3A bei 12V oder 1~1.5A bei 24V
Volllaststrom: 12~20A bei 12V oder 6~10A bei 24V
Bitte verwenden Sie ein 12V/20A oder 24V/10A Netzteil, um einen
Linearaktuator mit Strom zu versorgen, oder verwenden Sie ein 12V/50A oder
24V/25A Netzteil, um zwei Linearantriebe mit Strom zu versorgen, oder
verwenden Sie ein 12V/84A oder 24V/42A Netzteil, um vier Linearantriebe mit
Strom zu versorgen.

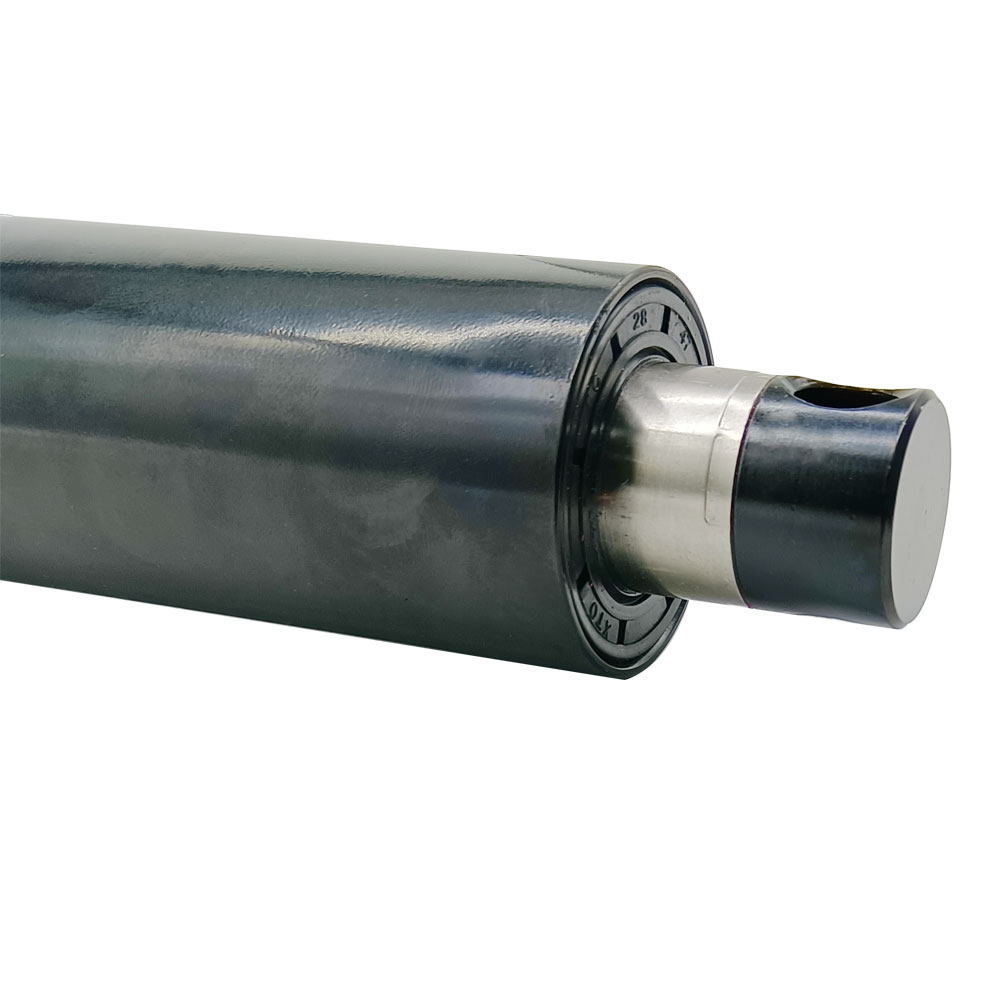

Wellendurchmesser: 28mm
Durchmesser der Befestigungslöcher: 13mm
Gehäusematerial: Rostfreier Stahl
Hubstangenmaterial: Rostfreier Stahl
Zahnradmaterial: Stahllegierung
Motortyp: Gebürsteter Gleichstrommotor
Eingebautes Potentiometer: 10K Ohm (Sie können andere Widerstandswerte
angeben)
Einschaltdauer: 10%, max. 2 Minuten Dauerbetrieb
Steckerstandard: Gewöhnlicher zweiadriger Draht, oder 6-adriges Kabel (mit
Hall Effekt Sensor)
Zertifizierungen: CE
Umgebungstemperatur: -26℃ bis 85℃
Betriebsgeräusch: ca. 56dB~66dB (Linearantriebe mit unterschiedlichen
Parametern haben unterschiedliche Geräuschpegel.)
Schutzklasse: IP65

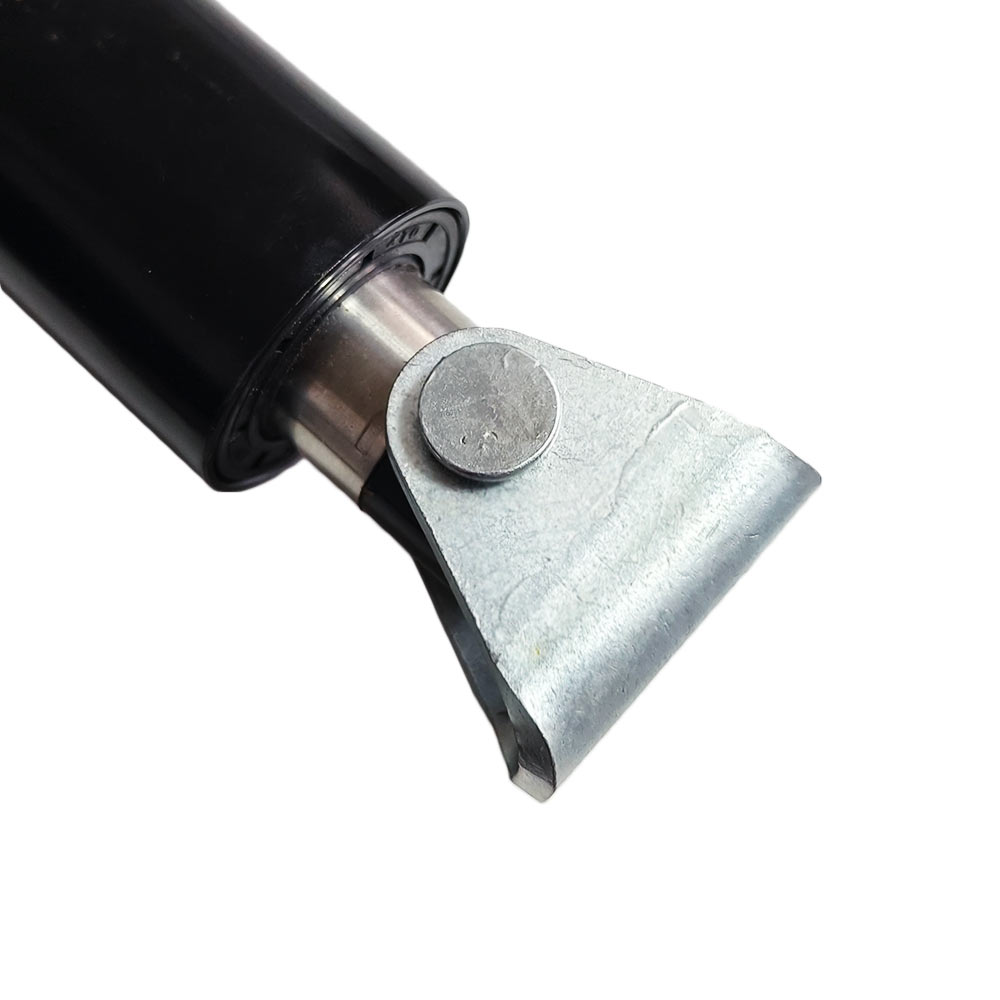

Montagehalterungen:
1. Dieser Linearantrieb enthält keine festen Montagehalterungen. klicken Sie
bitte
hier um sie zu kaufen.
2. Jeder Linearantrieb würde zwei Montagehalterungen benötigen, einer um den
Kopf des Linearantriebs zu befestigen, und eine andere um die Unterseite des
Linearantriebs zu befestigen.

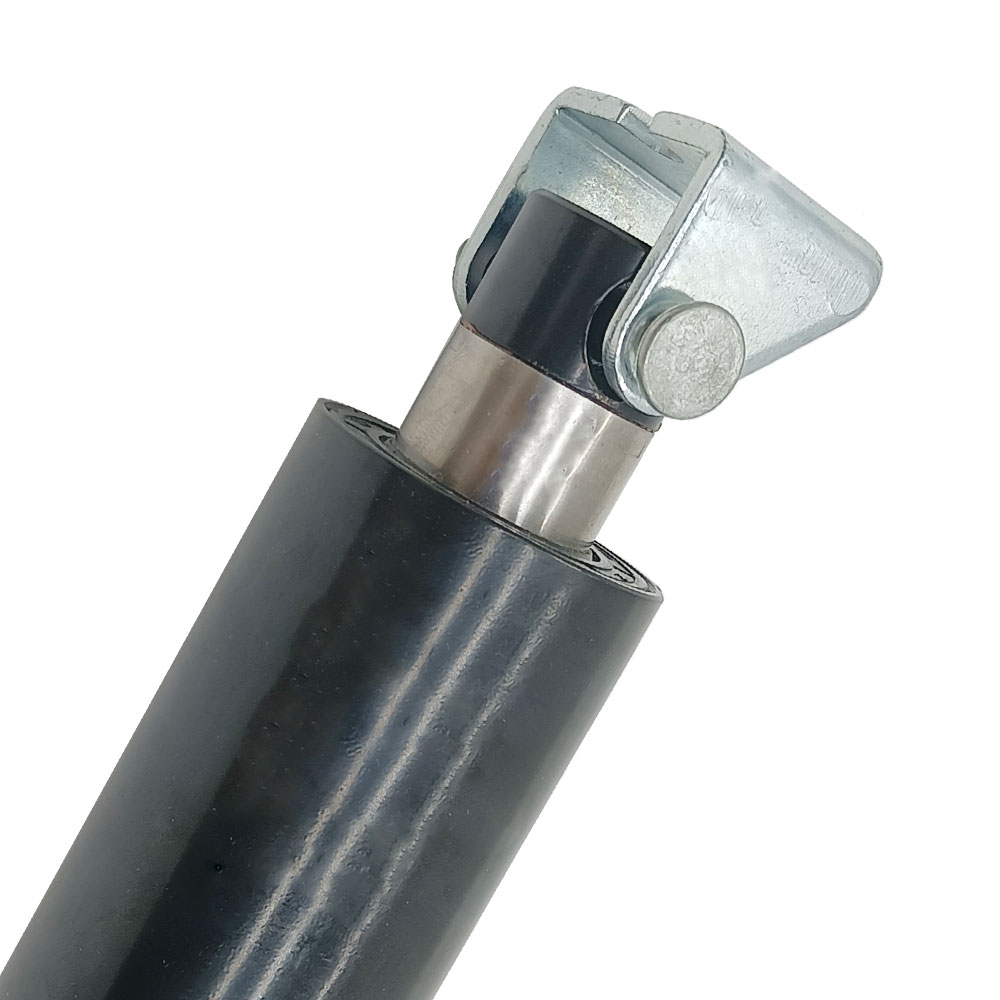

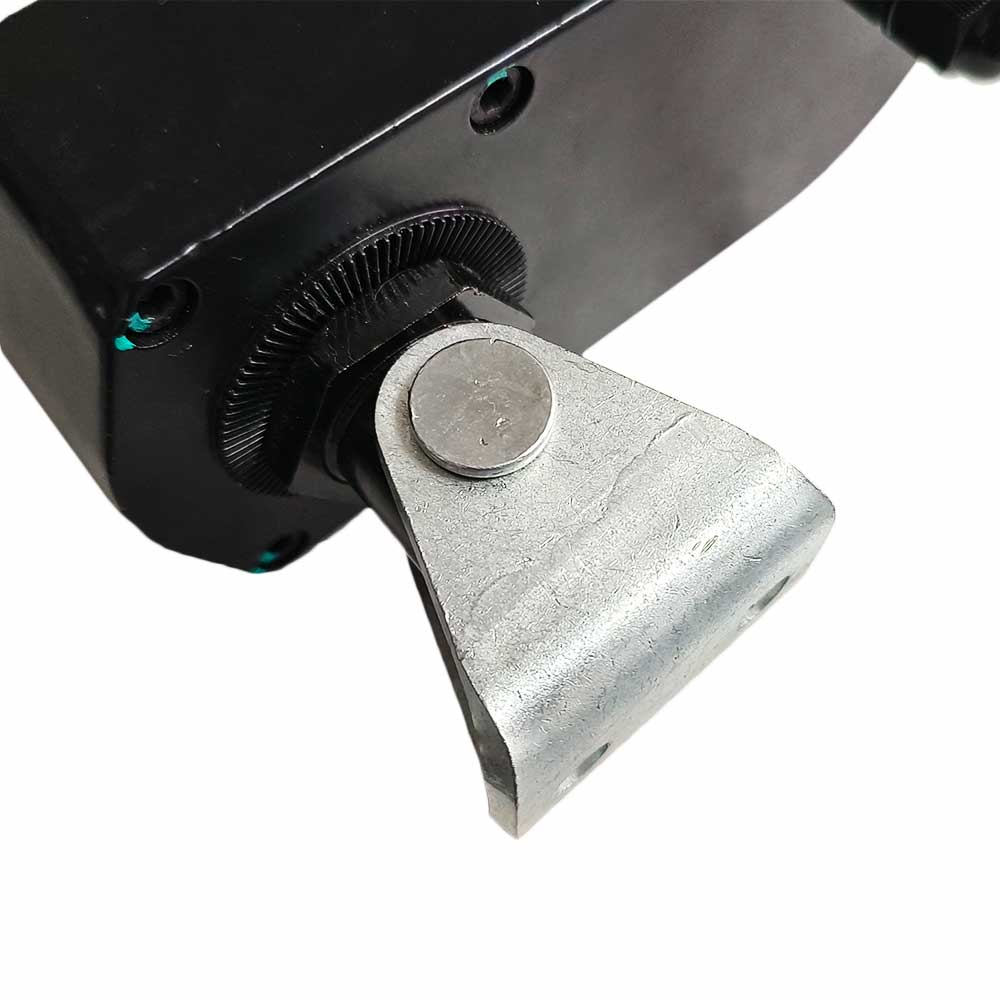

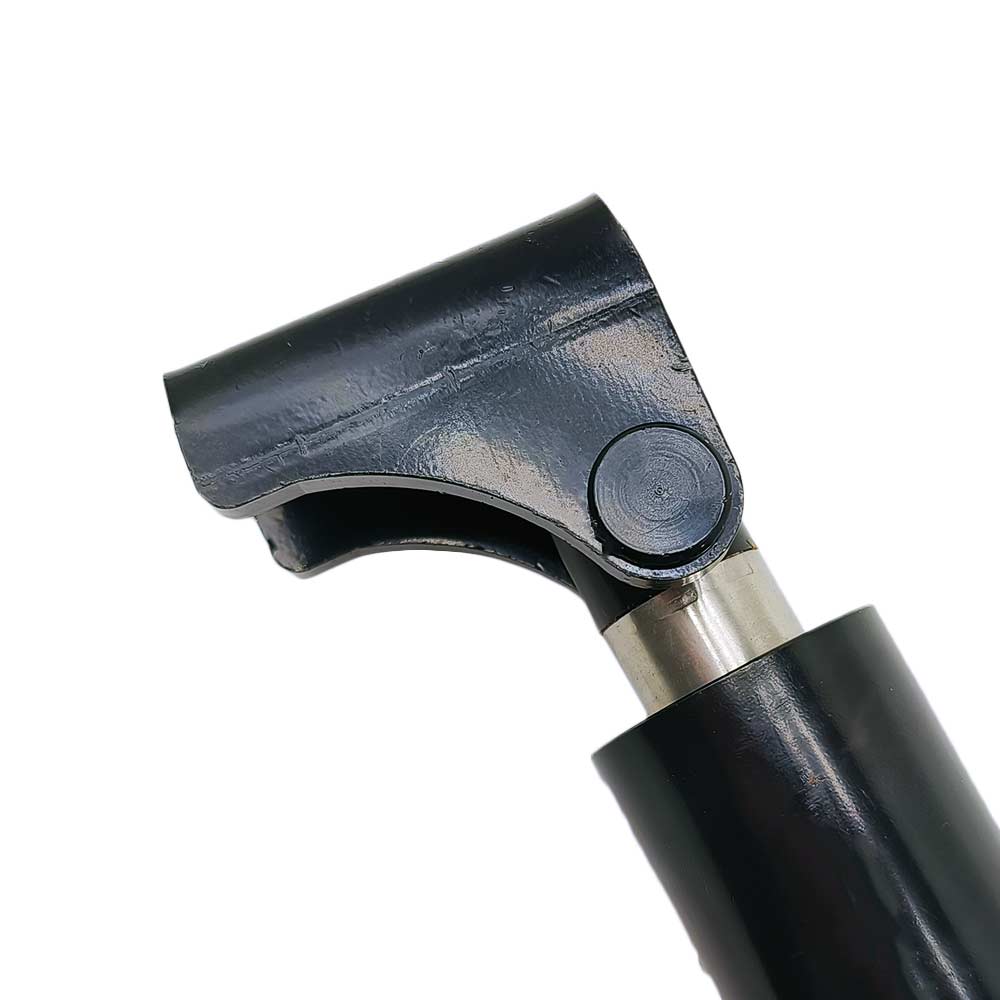

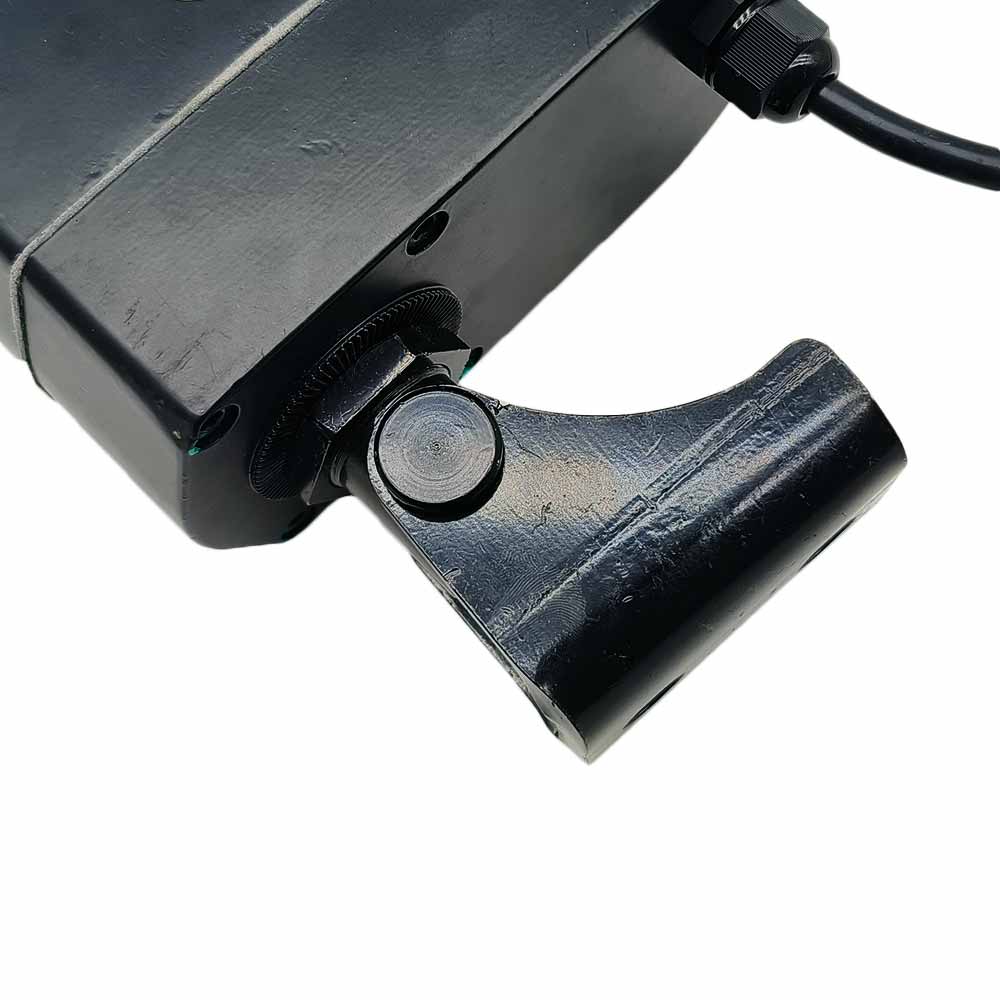

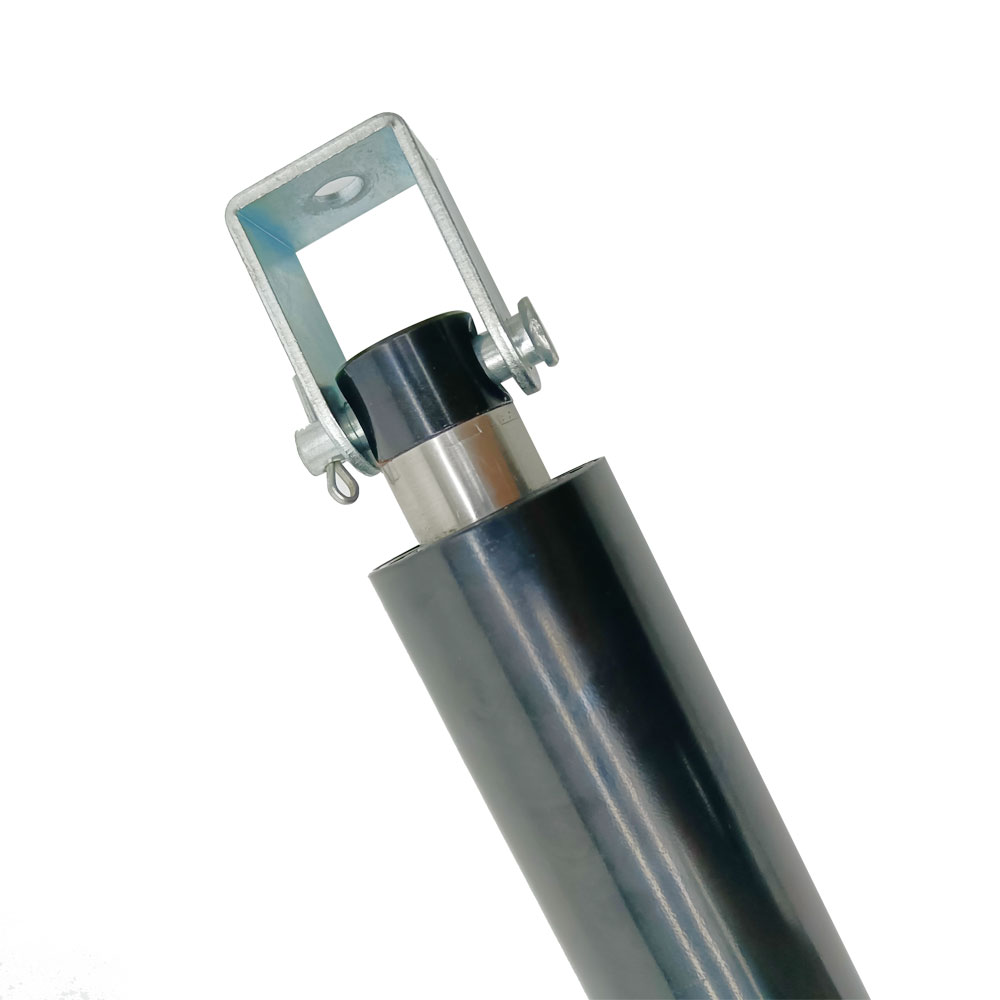

3. Kompatible Montagehalterungen:

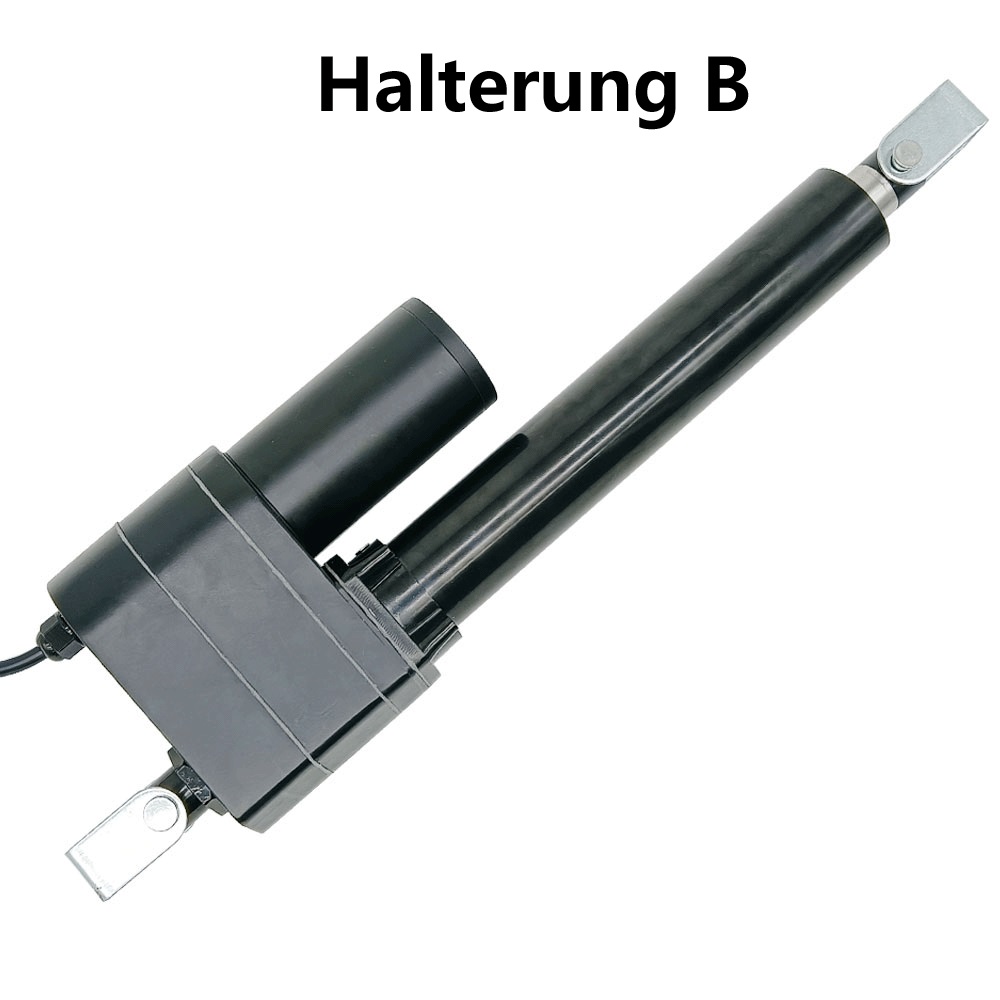

Halterung B,

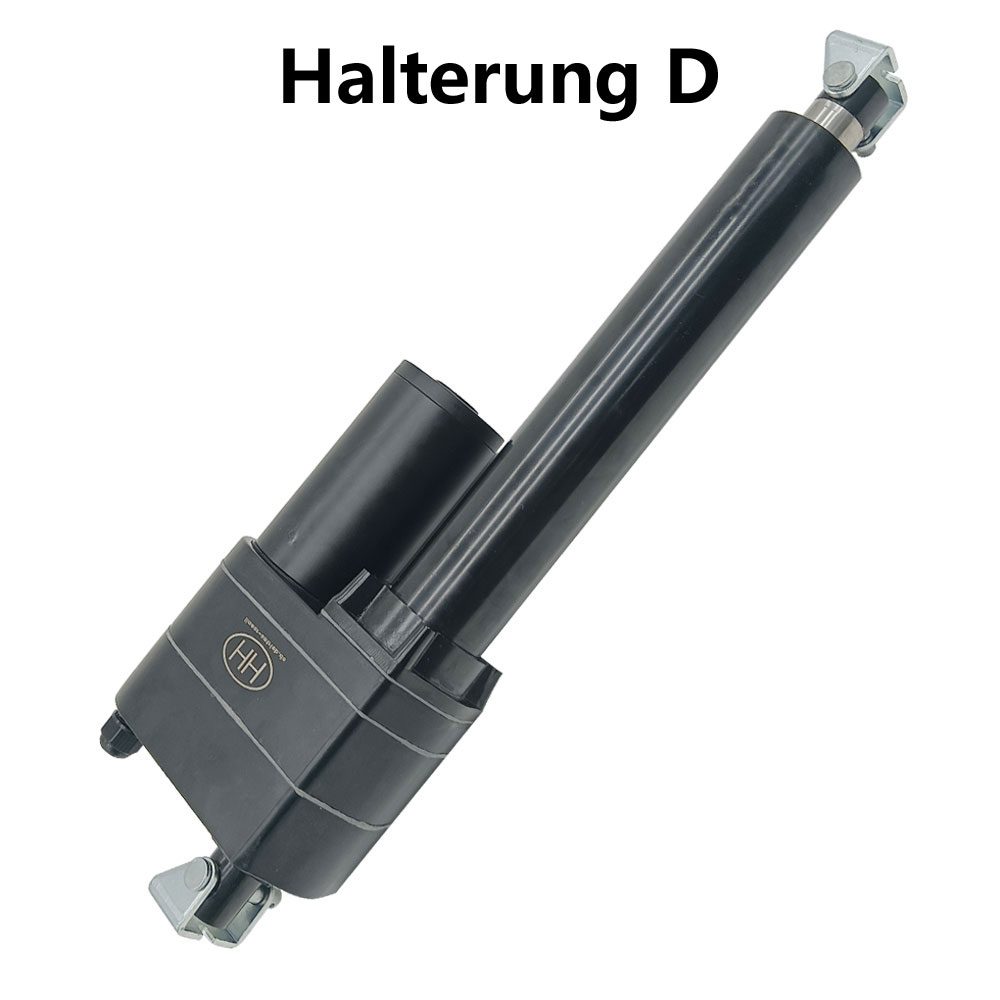

Halterung D,

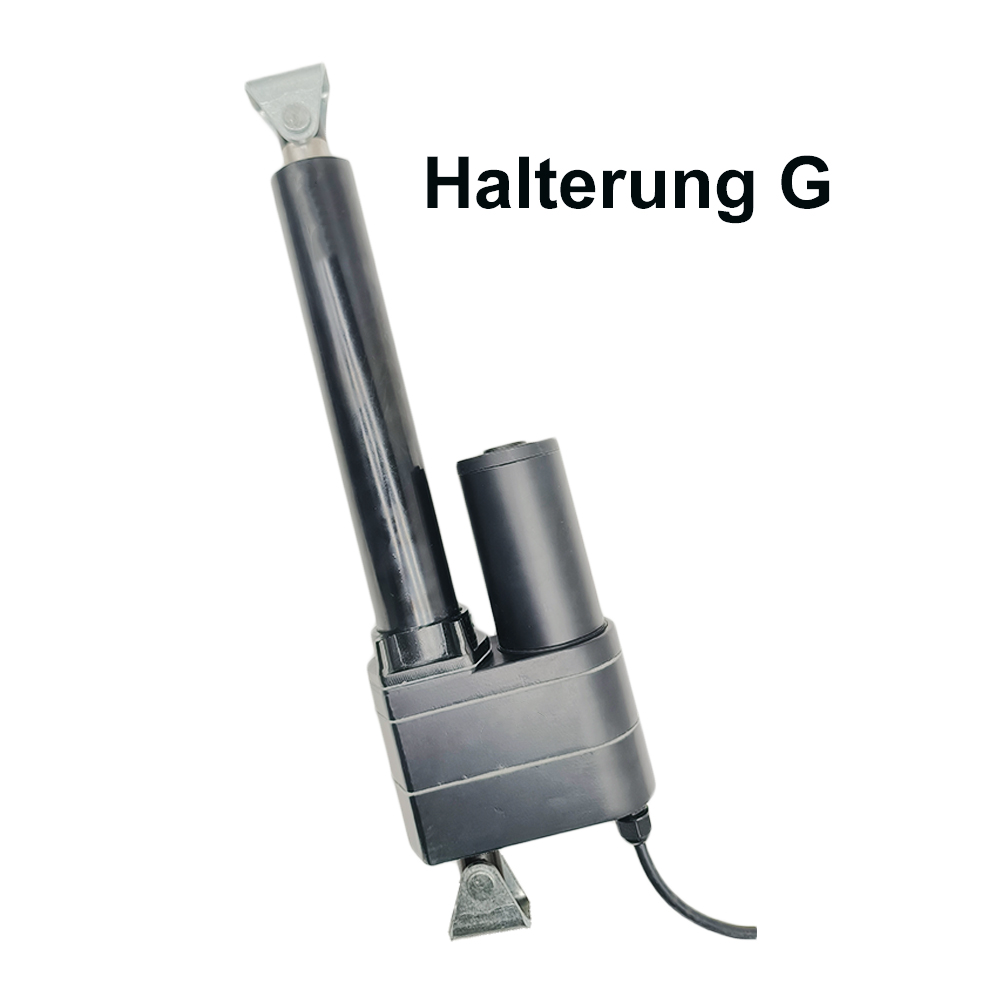

Halterung G
und

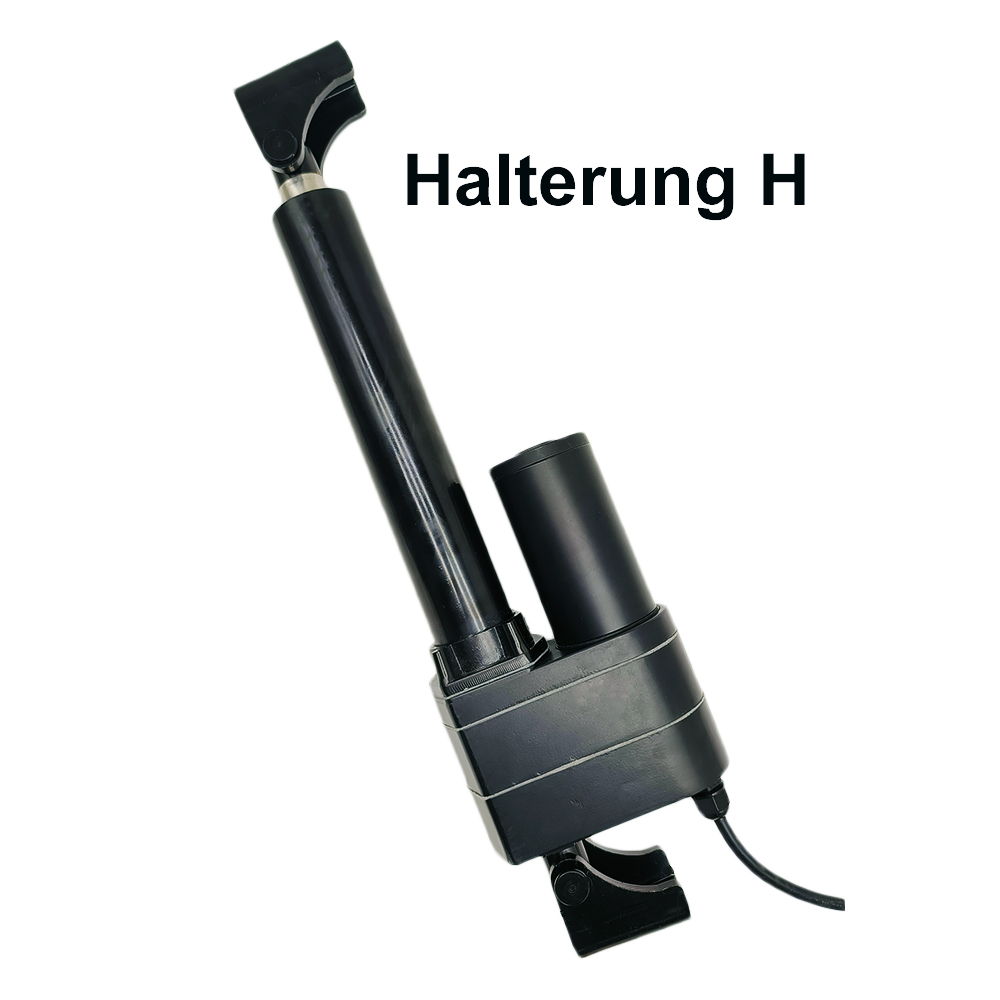

Halterung H.
Bedienung:

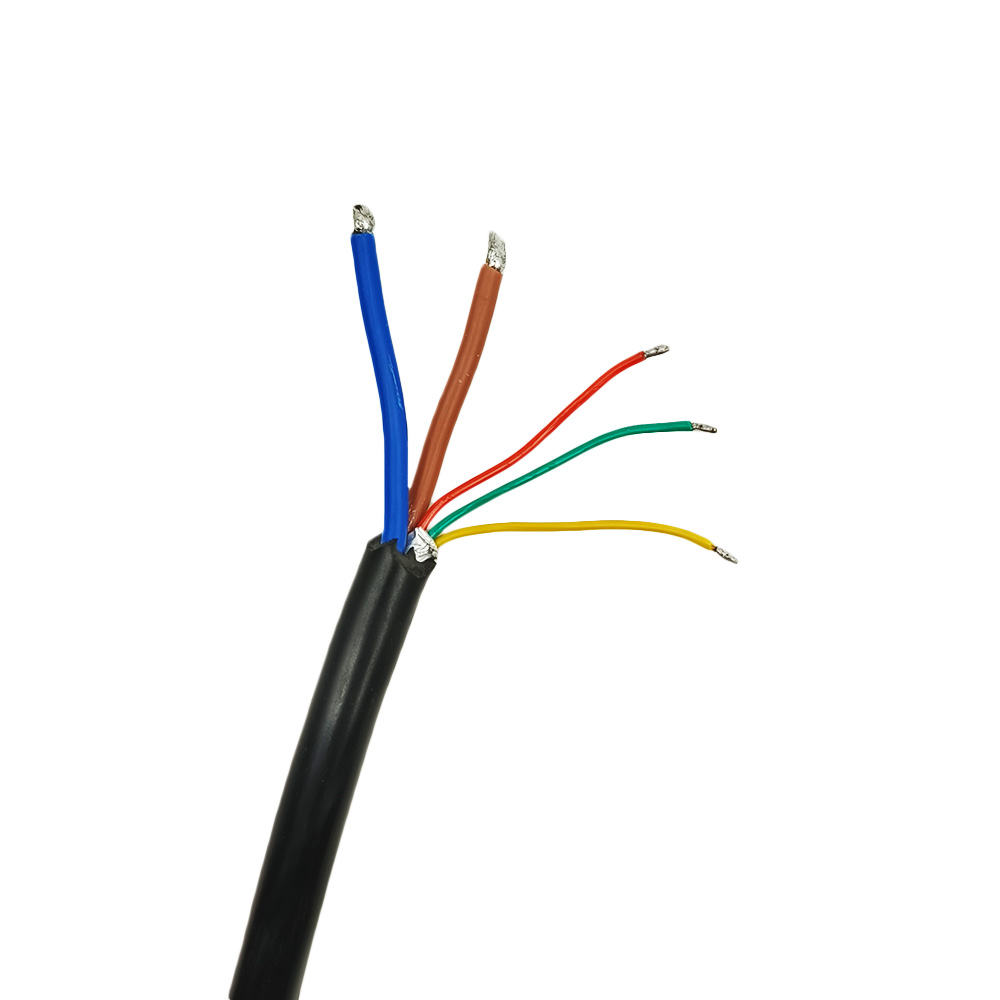

Der Linearantrieb hat ein fünfadriges Kabel.
1. Die braunen und blauen Linien sind zwei Stromleitungen de Linearantrieb.
Verbinden Sie die Gleichstromversorgung mit zwei Stromkabeln de
Linearantrieb. Wenn der Linearantrieb an die Gleichstromversorgung
angeschlossen ist, die Hubstange wird sich nach außen erstrecken; nach dem
Umschalten der Leistung in die umgekehrte Richtung, die Hubstange fährt nach
innen ein.
Die Bewegungsrichtung der Hubstange kann durch Umpolen der
Gleichstromversorgung geändert werden.
2. Die roten, grünen und gelben Drähte sind die drei Ausgangsdrähte des
Potentiometers.
Die grünen und gelben Drähte sind mit den beiden Anschlüssen des
Potentiometers verbunden, es ist ein fester Widerstandswert.
Wenn sich der Linearantrieb bewegt, ändert sich der Widerstandswert zwischen
den Ausgangsleitungen entsprechend. Auf diese Weise können wir durch Messen
des Widerstandswerts die entsprechende Bewegungsposition des Linearantriebs
ermitteln. Wenn die Linearantrieb nach außen ausgefahren ist, der
Widerstandswert zwischen dem roten und dem gelben Kabel nimmt entsprechend
abnehmen, und der Widerstandswert zwischen dem roten und dem grünen Kabel
wird entsprechend zunehmen. Wenn die Linearantrieb nach innen eingefahren
ist, der Widerstandswert zwischen dem roten und dem gelben Kabel erhöht sich
entsprechend, und der Widerstandswert zwischen dem roten und dem grünen
Drähten wird entsprechend abnehmen.
Zum Beispiel, Ein Linearantrieb mit einem Hub von 150 mm und einem
eingebauten Potentiometer von 10K Ohm.
Wenn der Linearantrieb vollständig eingefahren ist, beträgt der
Widerstandswert zwischen dem roten und dem grünen Kabel 0,4K Ohm und der
Widerstandswert zwischen dem roten und dem gelben Kabel 9,6K Ohm.
Wenn der Linearantrieb auf die 100-mm-Position ausgefahren wird, beträgt der
Widerstandswert zwischen dem roten und dem grünen Kabel 3,3K Ohm und der
Widerstandswert zwischen dem roten und dem gelben Kabel 6,7K Ohm.
Wenn der Linearantrieb vollständig ausgefahren ist, beträgt der
Widerstandswert zwischen dem roten und dem grünen Kabel 4,8K Ohm und der
Widerstandswert zwischen dem roten und dem gelben Kabel 5,2K Ohm.
Anmerkung:
1. Wenn Sie ein Netzteil für den Linearantrieb benötigen, klicken Sie bitte
hier um sie zu kaufen.
2. Wenn Sie externe Endschalter verwenden möchten, um den Linearantrieb an
einer beliebigen Position zu stoppen, klicken Sie bitte
hier um zu kaufen.
3. Wenn Sie einen Fernbedienungsschalter verwenden möchten, um
Linearantriebe drahtlos zu bedienen, klicken Sie bitte
hier um zu kaufen.
4. Wenn Sie zwei oder vier Linearaktuatoren vollständig synchron steuern
möchten, müssen Sie diesen Linearaktuatoren Hall Effekt Sensor hinzufügen,
und einen Synchronisation Controller kaufen. klicken Sie bitte
hier um zu kaufen.
Unterschiedliche Geschwindigkeiten und entsprechender Maximaler Schubkraft:
Geschwindigkeit ohne Last
Maximaler Schubkraft
5mm/s
8000N / 800 kg
10mm/s
5000N / 500 kg
15mm/s
4000N / 400 kg
20mm/s
3000N / 300 kg
30mm/s
2000N / 200 kg
40mm/s
1500N / 150 kg
60mm/s
500N / 50 kg
1. Die obigen Daten sind die maximale Tragfähigkeit, die erreicht werden
kann, wenn der Linearantrieb in vertikaler Richtung läuft. Wenn das Gewicht
Ihrer Ausrüstung (z. B. einer Kellertür) 100 kg beträgt und Sie einen
Linearantrieb zum Öffnen dieser Tür verwenden möchten, müssen Sie die
tatsächlich auf den Linearantrieb wirkende Kraft gemäß Ihrer
Installationsmethode berechnen. Diese Kraft beträgt in der Regel das 2-5
fache des Gewichts der Kellertür. Wenn Sie nicht wissen, wie man es
berechnet, wenden Sie sich bitte an uns, um Hilfe zu erhalten.
2. Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche
Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last
zunimmt. Die Geschwindigkeit bei voller Last beträgt etwa 60–70% der
Geschwindigkeit ohne Last.
3. Unterschiedliche Geschwindigkeiten entsprechen unterschiedlichen
Höchstlasten. Bitte wählen Sie die richtige Geschwindigkeit entsprechend der
Geschwindigkeit und der maximalen Belastung, die Sie benötigen.
4. Linearantriebe sind nicht für den Dauerbetrieb mit maximaler Last
geeignet, wir empfehlen ihn bei etwa der Hälfte der Maximallast arbeiten zu
lassen, um eine längere Lebensdauer zu erreichen.
5. Bei Linearaktuatoren mit einem Hub von mehr als 500 mm sollten Sie sie
normalerweise nicht mit ihrem maximalen Hub unter schweren Lasten arbeiten
lassen. Wenn Sie einen Hub von 600 mm wünschen, empfehlen wir Ihnen, einen
Linearantrieb mit einem Hub von 700-800 mm zu wählen.
6. Die maximale Zugkraft der Linearantrieb ist etwas geringer als seine
maximale Schubkraft.
Produktionszeit:
Die Linearantriebe sind kundenspezifische Produkte, und diese Produkte sind
nicht auf Lager, wir brauchen 3~7 Arbeitstage, um sie nach den in Ihrer
Bestellung angegebenen Parametern herzustellen.
Retoure oder Austausch:
Die Linearantriebe sind kundenspezifische Produkte, wir müssen sie gemäß den
in Ihrer Bestellung angegebenen Parametern herstellen, damit wir keine
Rücksendungen akzeptieren oder Bestellungen stornieren können. Bestellen
Kunden ungeeignete Linearantriebe selbst, nehmen wir auch keinen Umtausch
an, bitte haben Sie Verständnis.
Wir können 3D CAD Modell Dateien im STEP-Format für Linearantriebe zur
Verfügung stellen. Bitte kontaktieren Sie uns per E-Mail, wenn Sie sie
benötigen.
