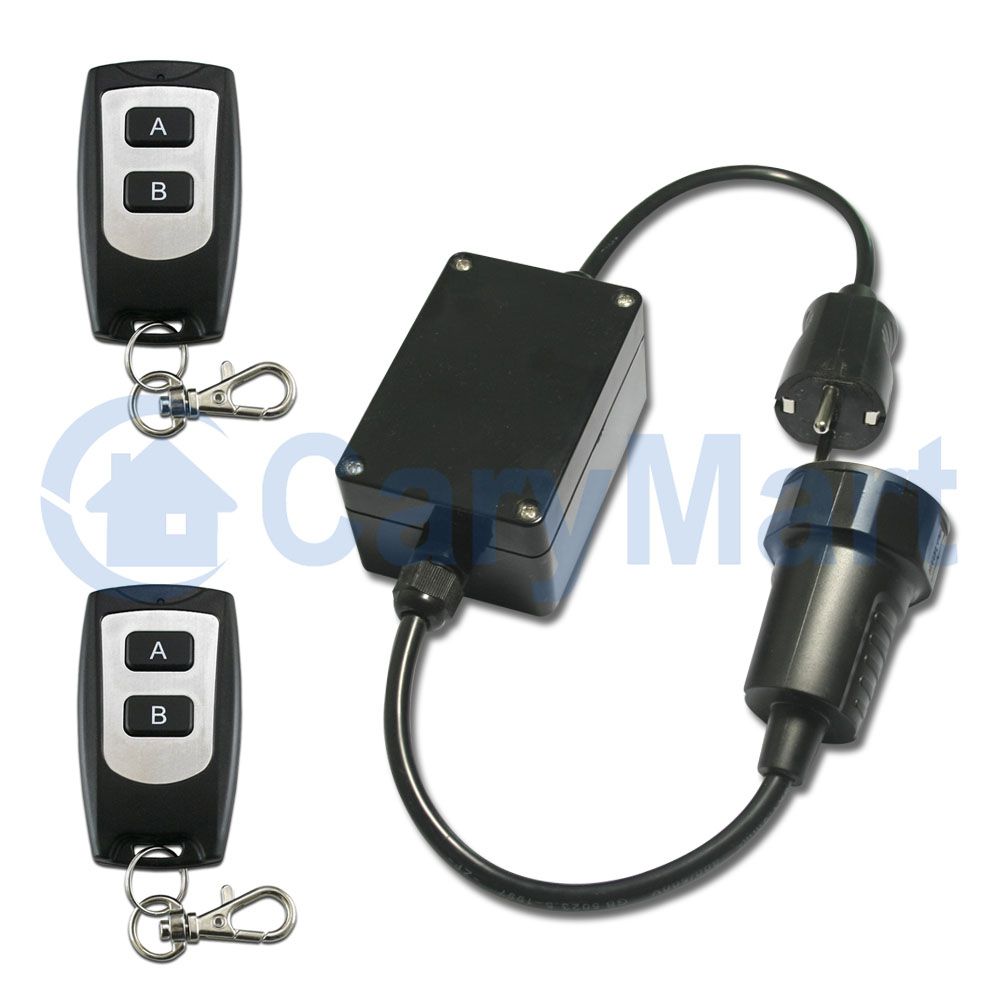

230 volt 16A smart home steckdose mit fernbedienung schalter für wasserpumpe / licht


 Handbuch

Besonderheit:
1. Anwendung: Es kann in der Industrie-Automatisierung-, Landwirtschaft- und Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Drahtlose Fernbedienung Produkte auf Land, Wasser und Luft, wie Funklichtschalter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder usw.
2. Drahtlose Steuerung, einfach zu installieren
3. Universaleingang: unterstützen Spannung von AC110V (100V ~ 120V), weit werden  die in den USA, Kanada verwendet... und Spannung von AC220V (200V ~ 240V), in Großbritannien, Frankreich...
4. AC-Power Output: Es kann AC-Steuergerät mit Spannung 110V / 120V / 230V / 240V AC steuern.
5. Hochleistung: Es kann bei maximalem Strom 16A, wie 3500W / 220V arbeiten.
6. Verdrahtete Steuerklemmen: Sie können Sensoren, Endschalter, Handschalter oder externe Geräte zur Steuerung des Empfängers verbinden.
7. Sie könnten den Empfänger mit Sender(Fernbedienung) von jedem Ort innerhalb einer zuverlässigen Entfernung ein-/ ausschalten.
8. Die drahtlose Funksignale können durch Wände, Böden und Türen gehen.
9. Geschutzt vor Gegenstrom und übermäßigem Strom.
10. Zuverlässige Kontroll: Der Empfänger kann nur mit dem Sender arbeiten, der die gleichen Code verwendet.
11. Ein/mehrere Sender kann ein/mehrere Empfänger gleichzeitig kontrollieren.
12. Sie könnten zwei oder mehre Anlagen in gleichen Ort benutzen.

Parameter von Empfänger:
Modell Nr.: S1PX-EU-AC220
Stromversorgung (Betriebsspannung): AC100~240V (110V/120V/220V/240V)
Ausgabe: AC100~240V (110V/120V/220V/240V)
Betriebsfrequenz: 433MHz
Kanal: 1 CH
Kontrollmodus: Toggle, Momentan, Verklinkte
Ruhestrom: ≤6mA
Maximale Betriebsstrom von Relais: 16A / Jeder Kanal

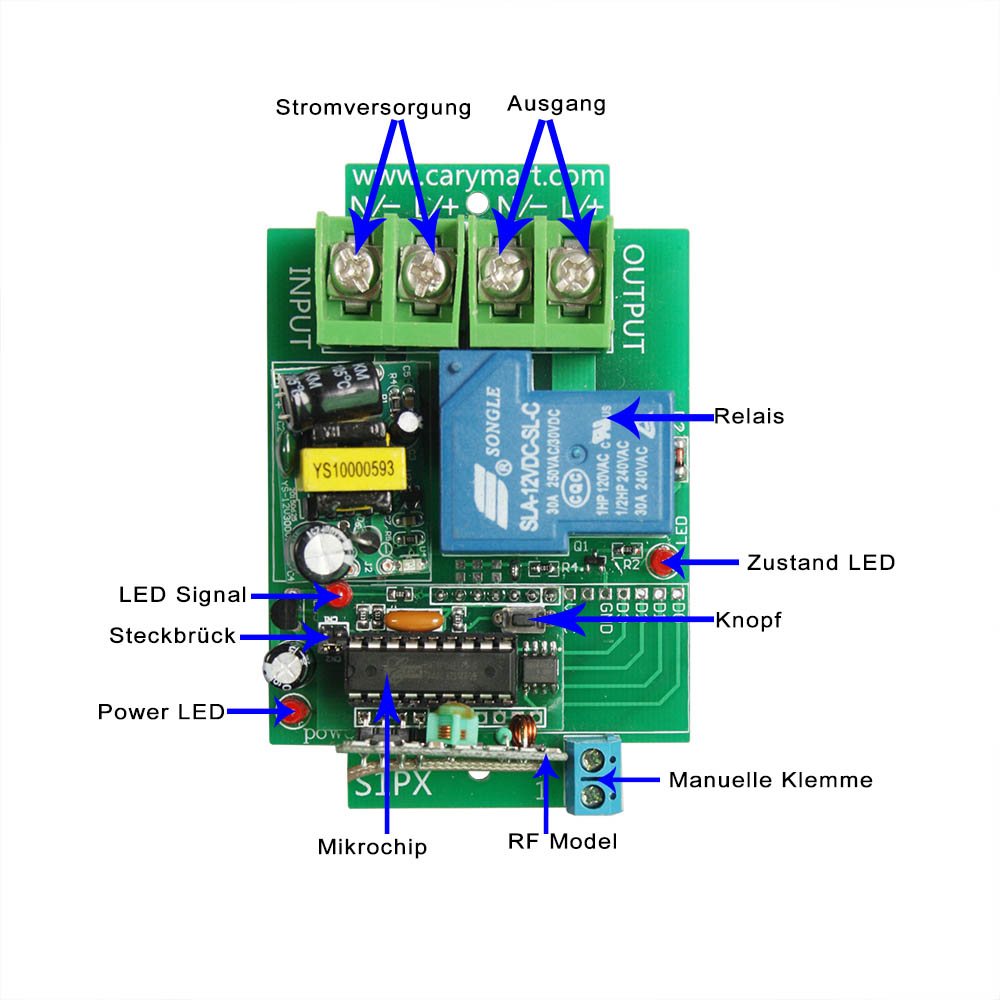

Maße der PCB: 90mm x 59mm x 18mm

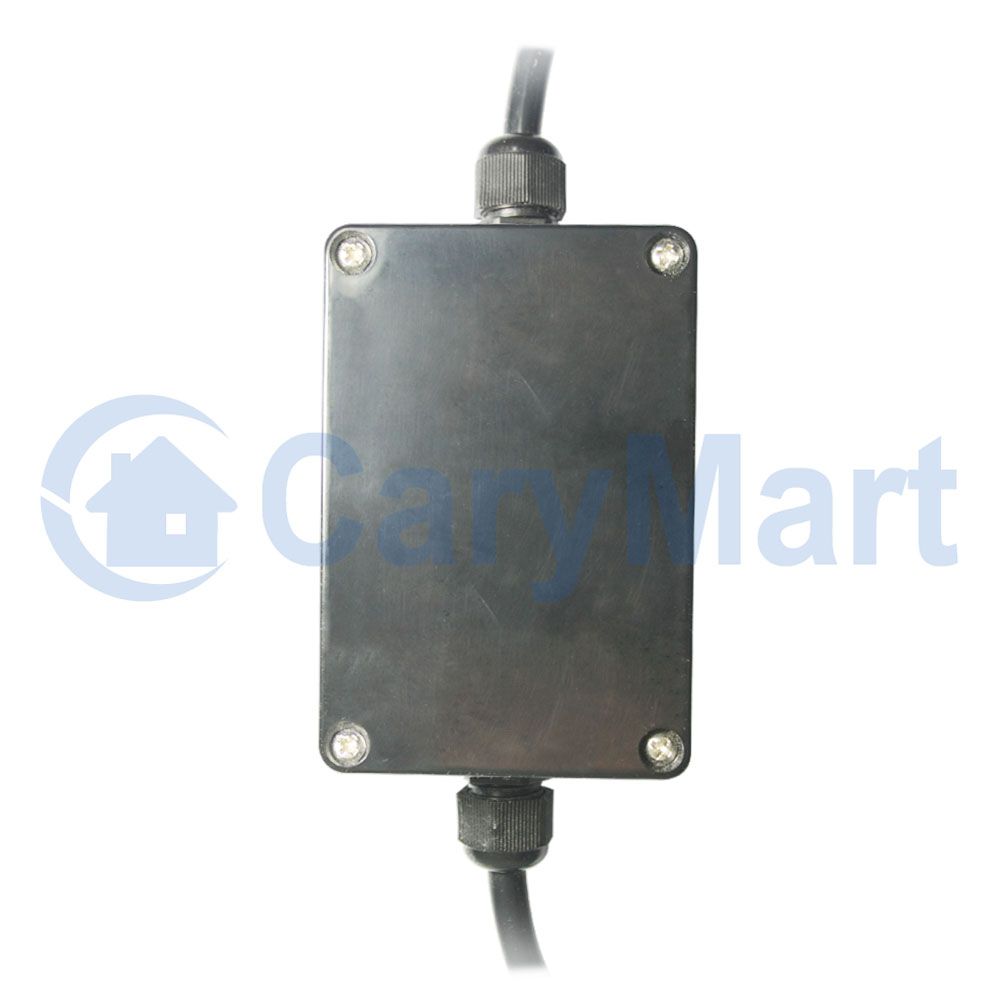

Maße des Gehäuses: 100mm x 68mm x 50mm
Arbeiten mit Festcode-Sender oder Lernen-Code Sender

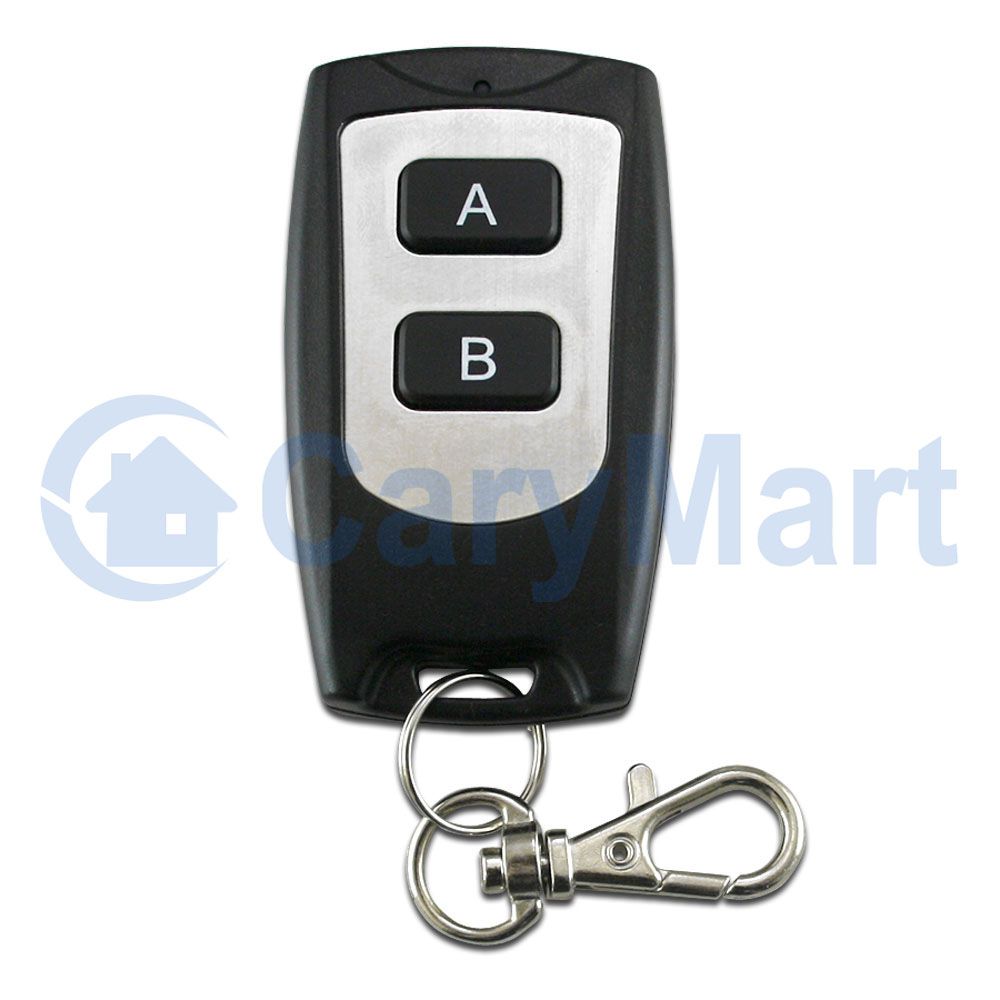

Produkt Beschreibung:
Modell Nr.: 0021093 (CWB-2)
Wasserdicht
Farbe der Hülle: Schwarz
Kanal/Knopf: 2
Symbol des Knopfs: A, B
Betriebsspannung: 12V (2x 3V Batterie, kann 6-12 Monate benutzt werden)
Betriebsstrom: 5mA
Betriebsfrequenz: 433Mhz

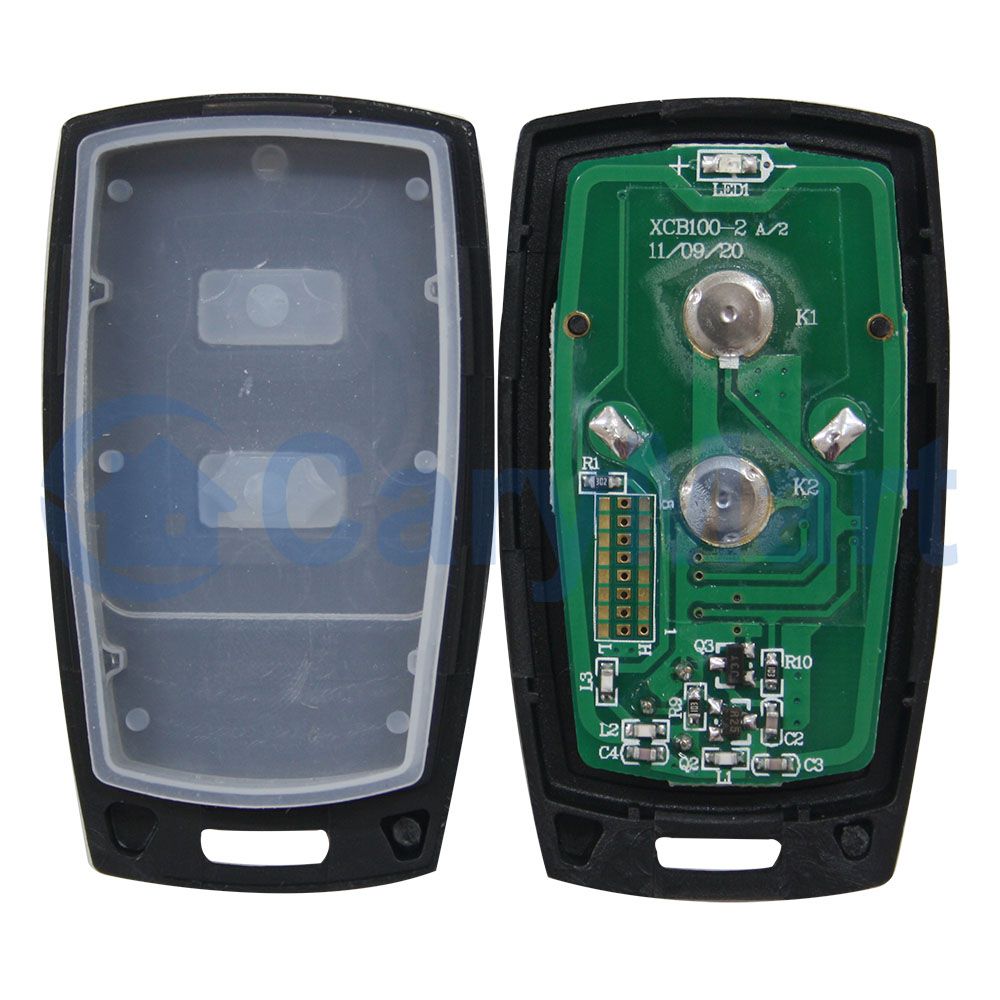

Enkodierung Chip: PT2260/ PT2262 / PT2264
Enkodierung Typ: Festcode durch Löten, bis zu 6561 Kodes
Sendeentfernung: 50m / 150ft (theoretisch)
Die Entfernung 50M ist eine theoretische Daten, es soll auf freiem Ort bedient werden, keine Hindernisse, keine anderen Störungen. Aber wenn es getestet wird, gibt es viele Bäume, Wände oder andere Hindernisse, und es gibt viele Störungen von anderen Signalen. Vielleicht kann die tatsächliche Entfernung daher 50M nicht erreichen.
Anpassung Modus: ASK
Betriebstemperatur: -20°C bis +70°C
Einheit Mass: 56mm x 32mm x 12mm
Gewicht: 20g
Nutzungen: Garagentore, Motorräder, Auto Wecker Produkte, Haus Sicherheit Produkte, drahtlose fernkontrollierende Produkte, industrielle kontrollierende Produkte.

Passender Sender:
Der Empfänger kann mit verschiedenem Sender, wie Modell C-1 / C-2 (100M), CWB-1 / CWB-2 (50M, wasserdicht), CP-1 / CP-2/CV-2 (500M), oder CB-1 / CB-2 (1000M), CBW-1/CBW-2 (1000M, wasserdicht) usw..
Wenn Sie den Empfänger in Toggle oder Momentan Kontrollmodus, sollen Sie zwei Taste Sender wie C-1 (100M), CWB-1 (50M, wasserdicht), CP-1 (500M), CB-1 (1000M), or CBW-1 (1000M, wasserdicht) usw.. Wenn Sie den Empfänger in Verklinkte Kontrollmodus, sollen Sie drei Taste Sender wie C-2 (100M), CWB-2 (50M, wasserdicht), CP-2 (500M), CV-2 (500M), CB-2 (1000M) oder CBW-2 (1000M, waserdicht) usw..

Die Reichweite:
Mit dem Sender wie CWB-2 kann die Reichweite max. 50M im Freifeld. Die Entfernung von 50M ist ein theoretische Wert. Es soll auf einer öffentlichen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, noch kann es durch anderen Signale gestört werden. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.
Mit Antenne oder CB-Serie Sender kann es die Reichweite erhöhen.

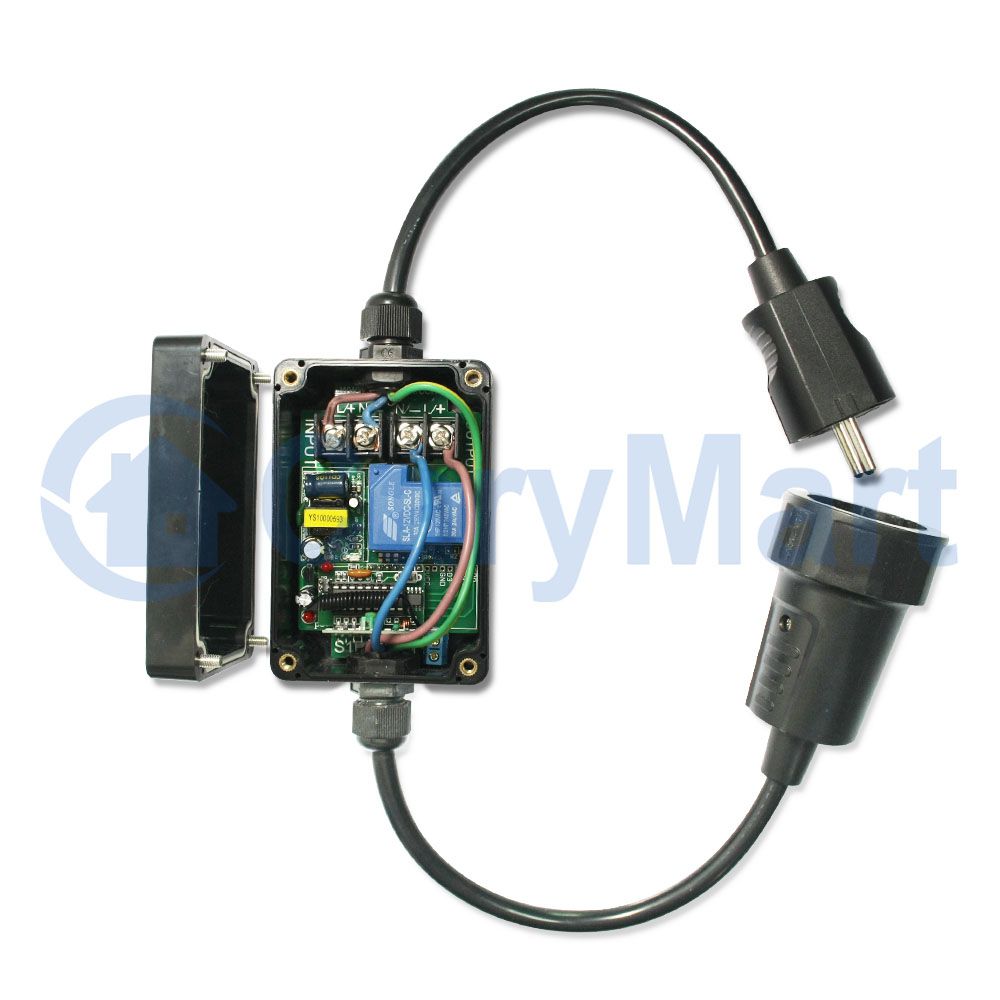

Anschluss:
Wenn Sie einen Abluftventilator 220 V steuern möchten, machen Sie wie folgt:

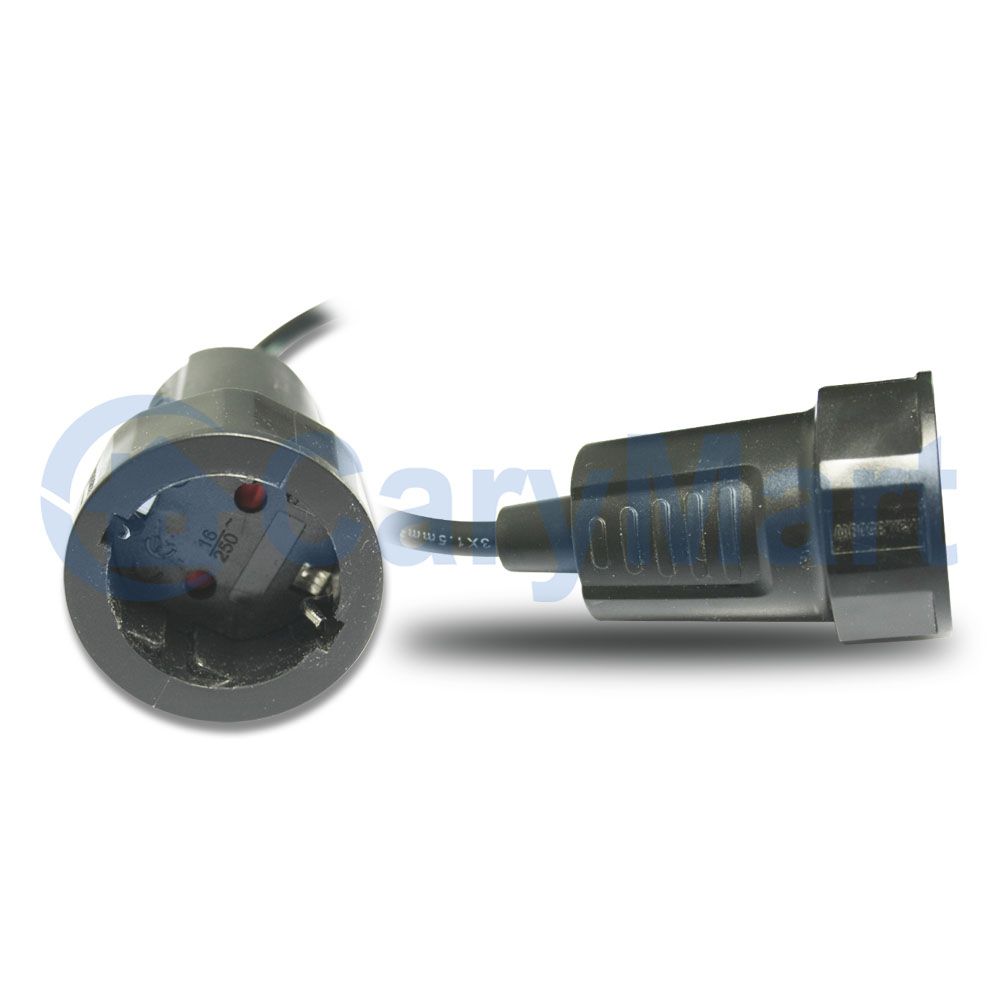

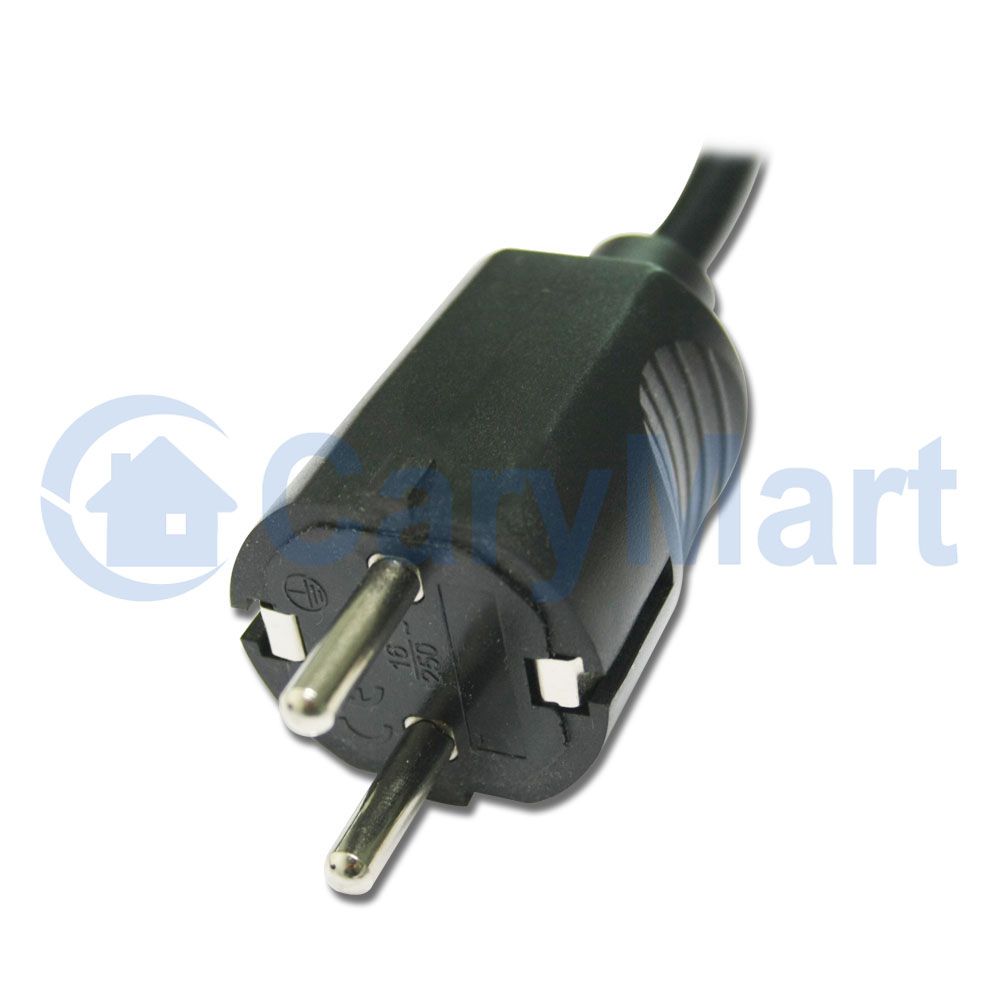

Schließen Sie den Abluftventilator an die Steckdose an und schließen Sie den Stecker an die AC 220V Stromversorgung an.

Beschreibung über die Kontrollmodus:
Es gibt 3 verschiedene Betriebsarten. Die Betriebsarten sind
Schalter-Modus (toggle)
Der Empfänger arbeitet als Schalter, jeder Druck einer Taste auf der Fernbedienung (FB) schaltet das Relais um. Ist es an, wird es ausgeschaltet, ist es aus, wird es eingeschaltet
Taster-Modus (momentary)
Der Empfänger arbeitet als Taster, das Relais zieht so lange an, wie die Taste gedrückt wird. Lässt man die Taste los, ist das Relais wieder aus
Verbunden (latched / Verklinkte)
Alle Kanäle sind miteinander verbunden. Jeder Druck auf eine Taste schaltet das zugehörige Relais ein und alle anderen Relais (einer Gruppe) aus.

Einstellung verschiedene Kontrolle Modus (Wir haben den Empfänger als Toggle-Steuermodus vor der Lieferung eingestellt, Wenn Sie andere Kontrollemodus verwenden, machen Sie folgende Operation):
Einstellung Kontrolle Modus Verklinkte (mit dem Sender CB-2): keine Kontakt auf Steckbrücke-1 und Steckbrücke-2.
Kontrolle Modus Verklinkte: Drücken den Knopf A -> an; Drücken den Knopf B -> Aus.
Drücken Sie den Knopf A des Senders: Steckdose gibt AC Strom aus, Abluftventilator läuft..
Drücken Sie den Knopf B des Senders: Steckdose stoppt den Ausgang, Abluftventilator stoppt zu laufen..
　
Einstellung Kontrolle Modus Toggle (mit Sender CWB-1): Nur Verbinden mit Steckbrücke-2.
Kontrolle Modus Toggle: Drücken -> an; Drücken Sie Nochmal -> Aus.
Drücken Sie den Knopf des Senders: Steckdose gibt AC Strom aus, Abluftventilator läuft..
Drücken Sie den Knopf noch einmal: Steckdose stoppt den Ausgang, Abluftventilator stoppt zu laufen..

Einstellung Kontrolle Modus Momentan (mit Sender CB-1): Nur Verbinden mit Steckbrücke-1.
Kontroll Modus Momentan: Drücken und halten -> an; Los/Freigeben -> Aus.
Drücken und halten Sie den Knopf des Senders: Steckdose gibt AC Strom aus, Abluftventilator läuft..
Lassen Sie den Knopf frei: Steckdose stoppt den Ausgang, Abluftventilator stoppt zu laufen..

Manuelle Klemme:
Mit manueller Klemmen: Der Empfänger erlaubt Ihnen externe Geräte, Sensoren oder Handschalter zur Verbinden, den Empfänger zu steuern.
1) Signaleingang
Sie können externe Geräte (mit Kleinsignal-Ausgänge) an Klemmen 1 (signal -) und 2 (signal +) anschließen. Signalausgang von externer Geräte kann den Empfänger steuern.
Wenn externe Geräte die Kleinsignal-Ausgänge an Klemmen 1 und 2 ausgeben, schaltet das Relais ein. Ausgangsklemme gibt DC Strom aus, das Licht ist an.
Wenn externe Geräte die Signal auszugeben stoppen, schaltet das Relais aus. Ausgangsklemme stoppt den Ausgang, Das Licht ist aus.
　
2) Handschalter
Sie können einen Handschalter an Klemmen 1, 2. Und dann können Sie diese Handschalter zur Steuerung des Empfänger verwenden.
Wenn Sie Klemmen 1 und 2 verbinden, schaltet das Relais ein. Ausgangsklemme gibt DC Strom aus, das Licht ist an.
Und Wenn Sie Klemmen 1 und 2 trennen, schaltet das Relais aus. Ausgangsklemme stoppt den Ausgang, das Licht ist aus.
