Anwendung:
Dieser Empfänger ist ein elektrisches Gerät mit 1 Kanal AC Stromversorgung
Ausgang, das in einem Ein-Sender-Mehrere-Empfänger System verwendet werden
kann. Zum Beispiel können Sie Verwenden den 1-Tasten-Sender, um 1 Empfänger
zu kontrollieren, oder verwenden den 2-Tasten-Sender, um 2 Empfänger zu
kontrollieren, oder verwenden den 4-Tasten-Sender, um 4 Empfänger zu
kontrollieren, oder verwenden den 6-Tasten-Sender, um 6 Empfänger zu
kontrollieren, oder verwenden den 8-Tasten-Sender, um 8 Empfänger zu
kontrollieren, oder verwenden den 12-Tasten-Sender, um 12 Empfänger zu
kontrolliere. Der Sender und der Empfänger bilden ein Funk-Fernbedienungssystem.
Dieses System kann in allen Arten von Industrie automation, Landwirtschaft,
Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb,
Luftfahrzeug usw. Es kann verschiedene AC Geräte an Land, zu Wasser und in
der Luft fernsteuern, wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren,
Winden, Jalousien, Linearantriebe, Türen, Fenster, Elektromagnetventile,
Sicherheitsalarm und Geschäftsschilder. Die Anwendungen sind endlos.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.

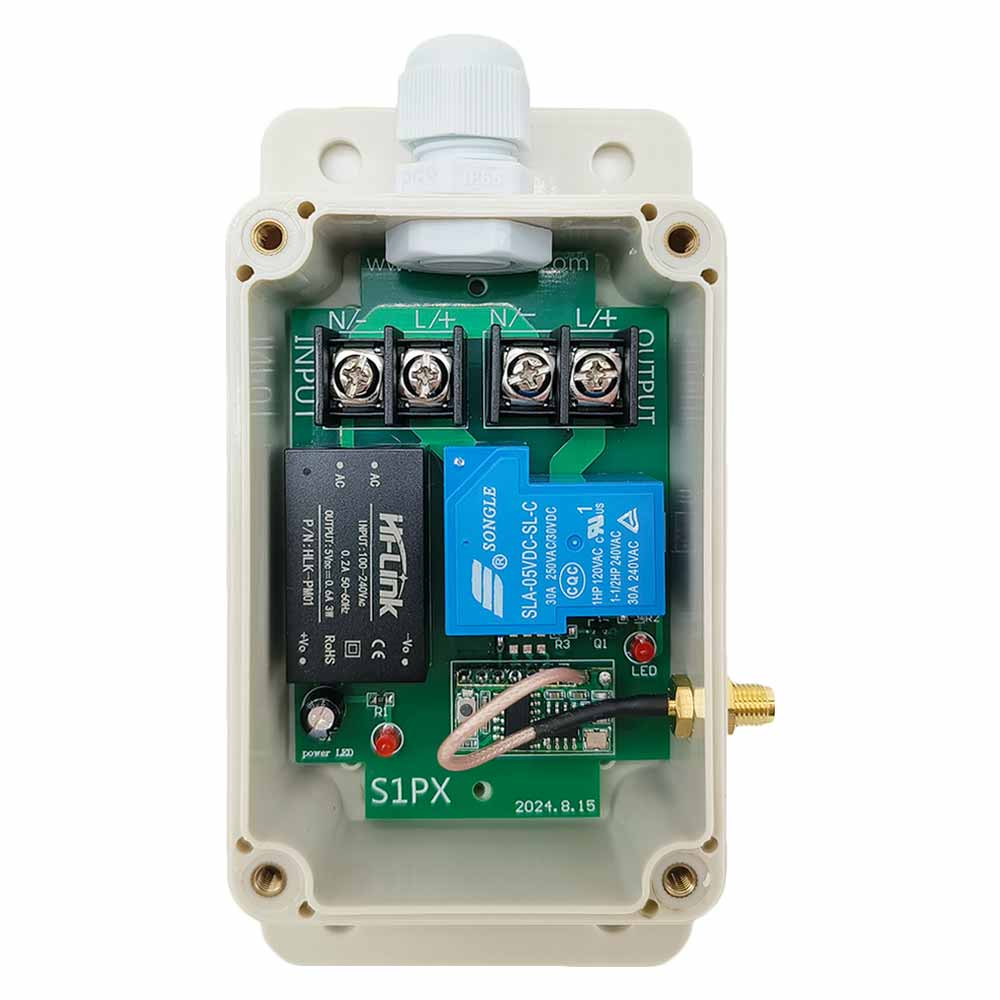

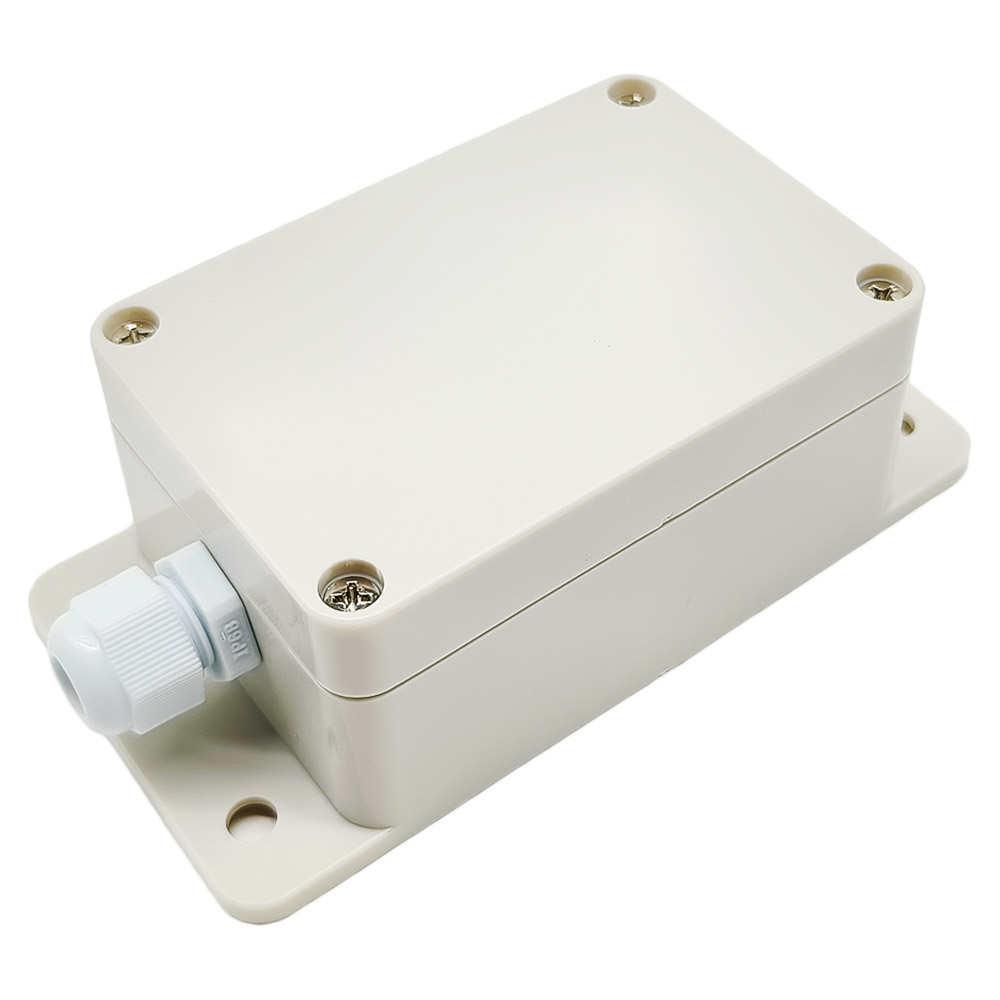

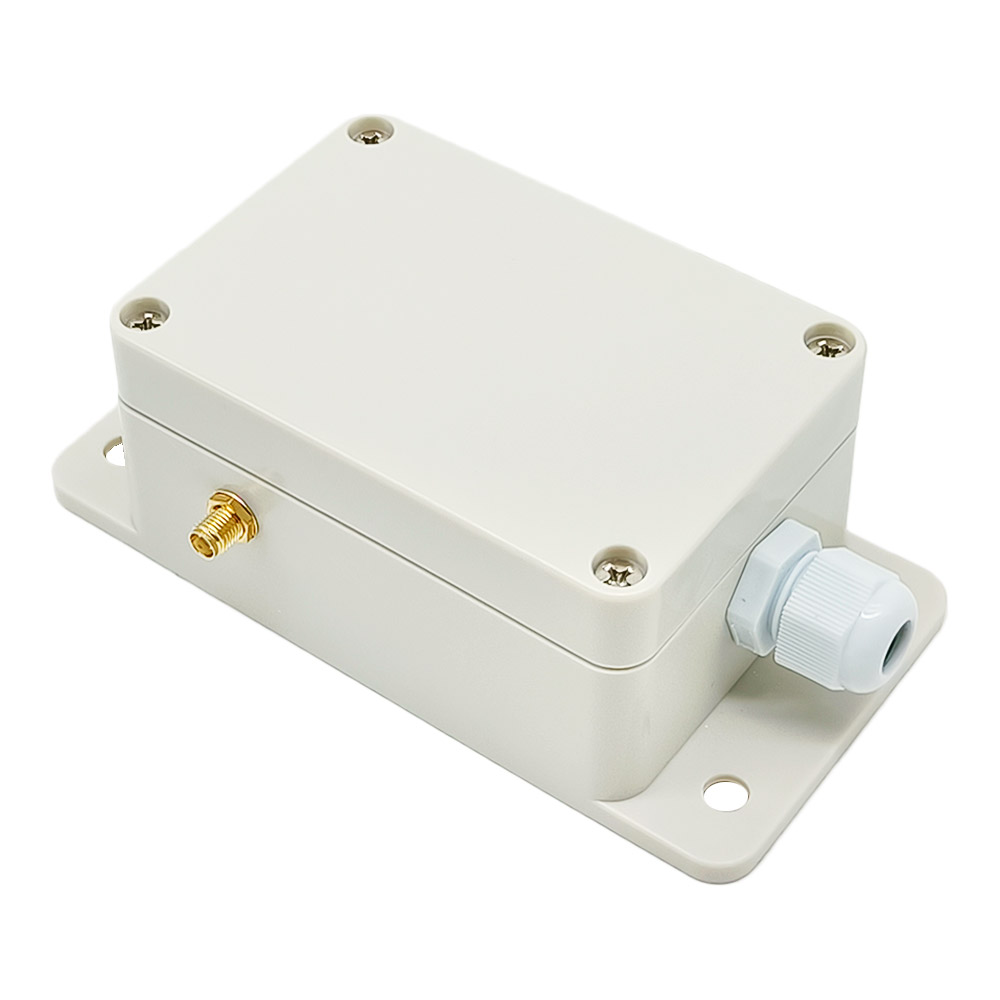

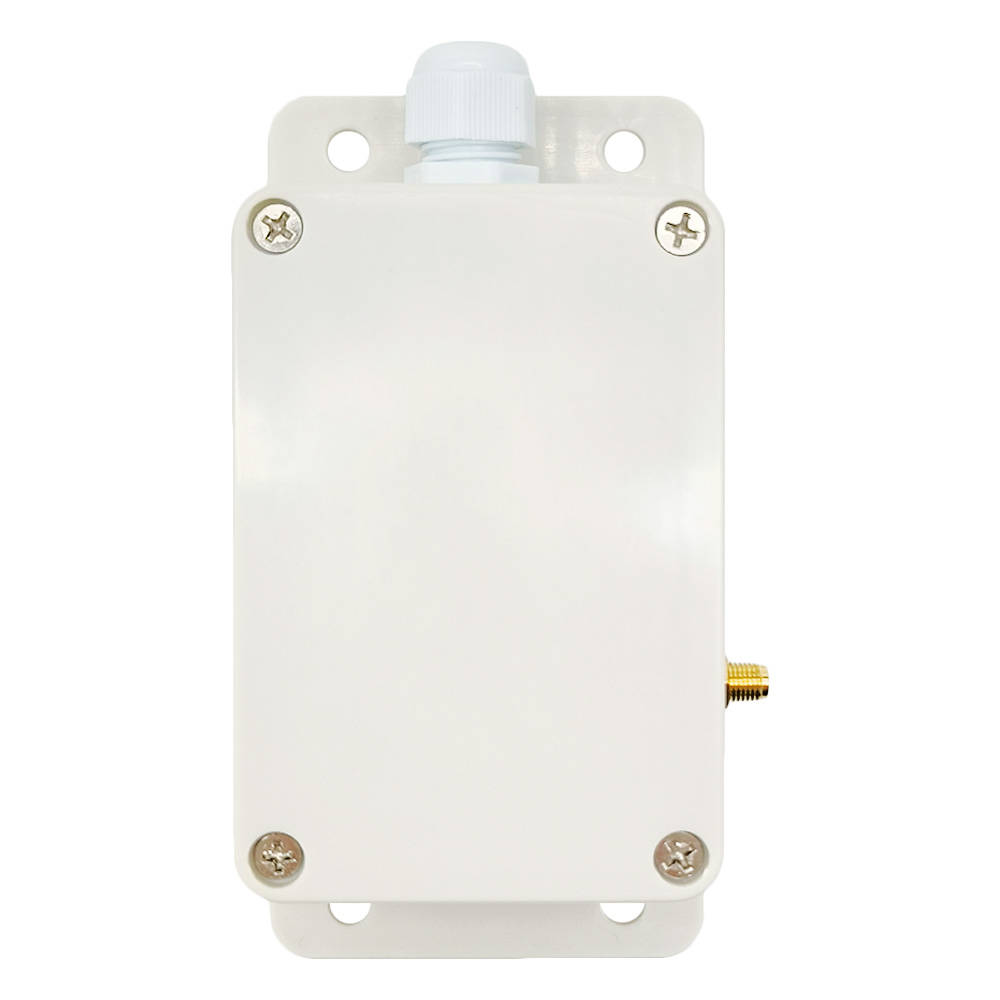

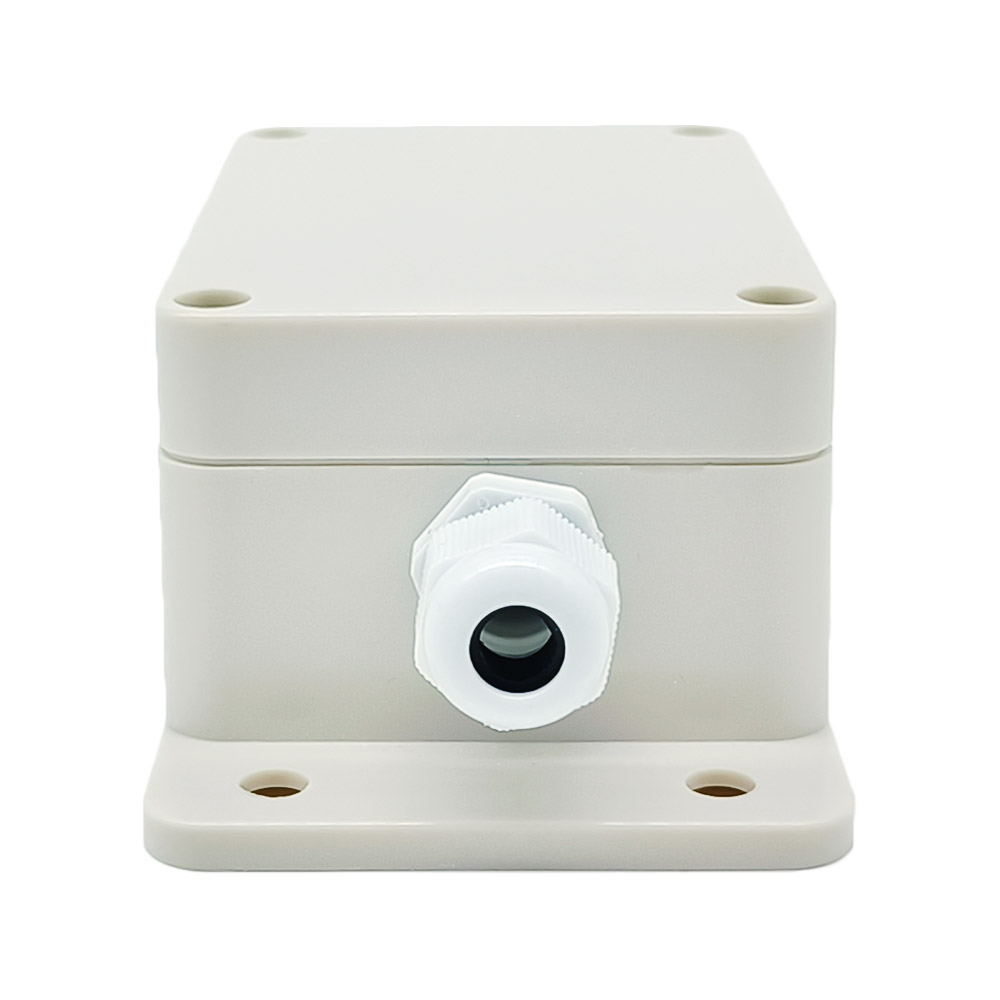

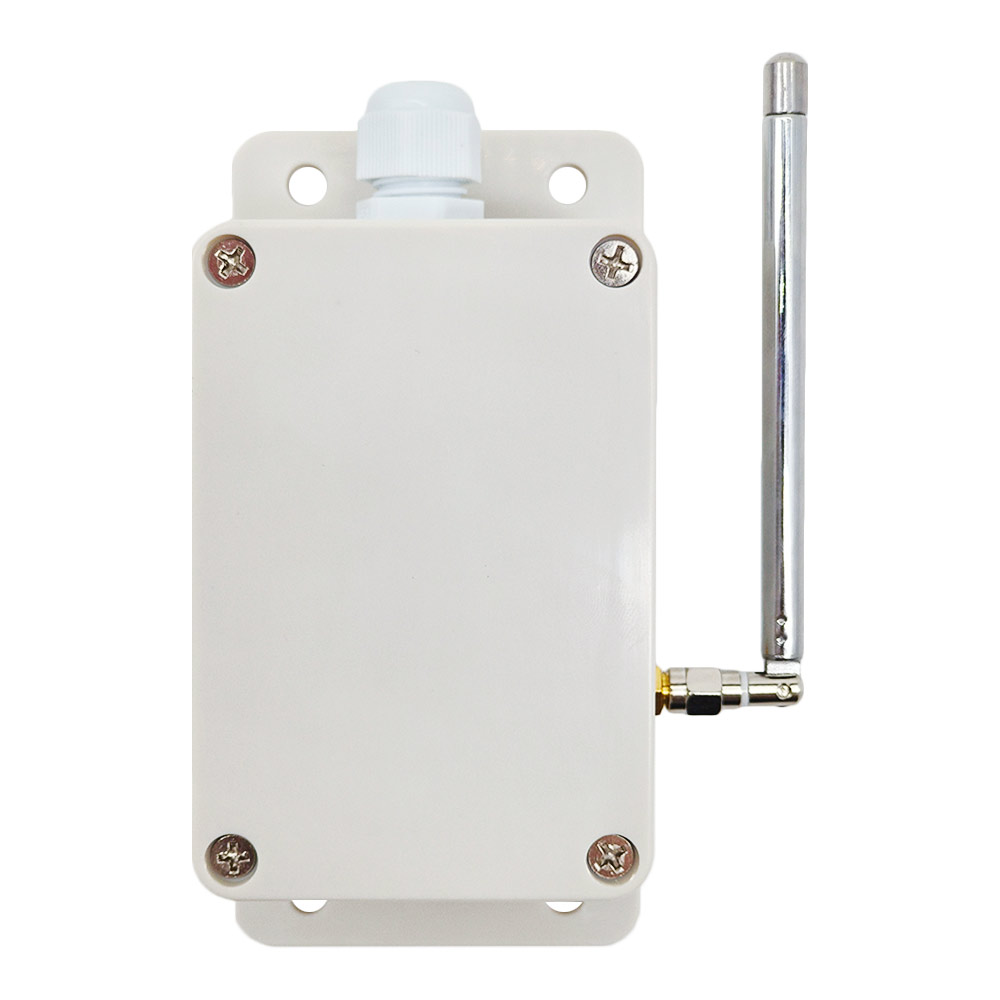

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter
Steckverbinder. Es kann im Freien installiert werden.
Universaleingang: Unterstützung AC 110V (110V~120V) verwendet in USA, Kanada
usw, und AC 220V (220V~240V) verwendet in Deutschland, Großbritannien,
Frankreich usw.
AC Stromversorgung Ausgang: Es kann AC 110V, 120V, 220V oder 240V
Wechselstrom Geräte steuern.
Hohe Leistung: Jeder Kanal kann bei maximalem Strom 30A arbeiten.

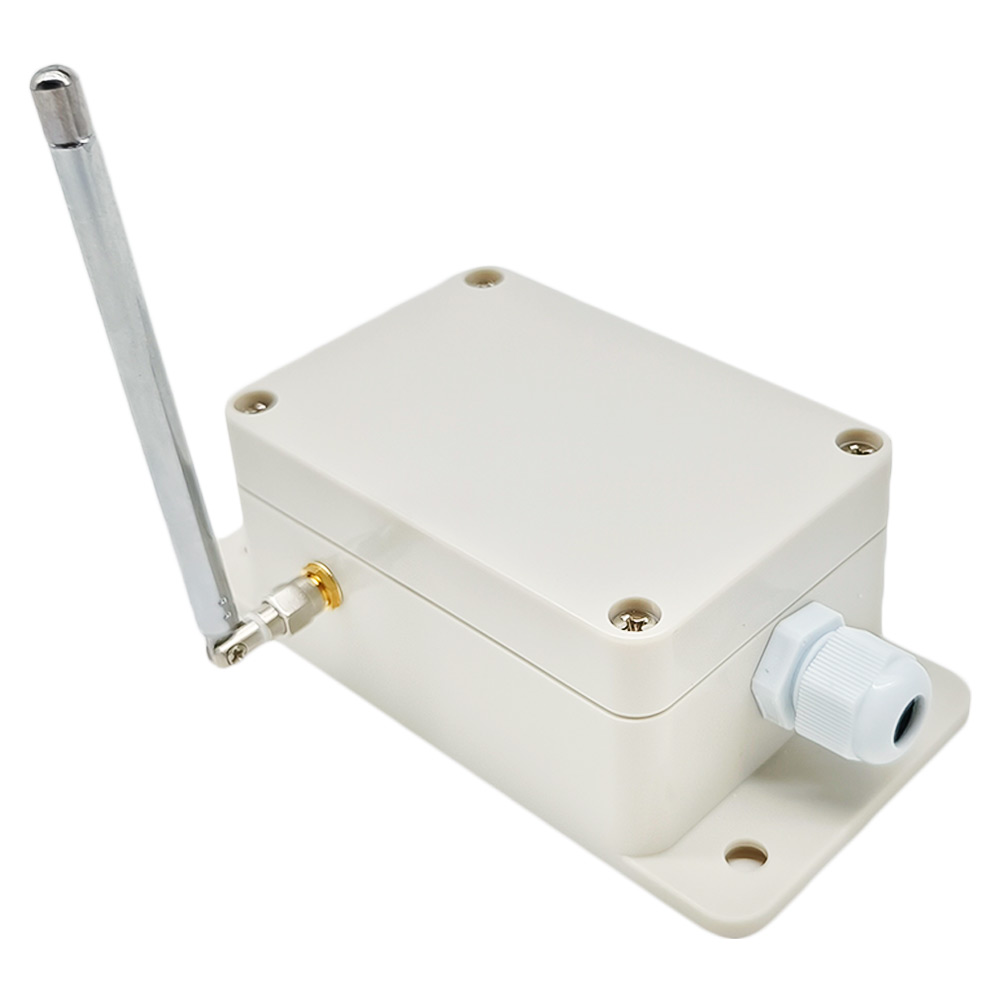

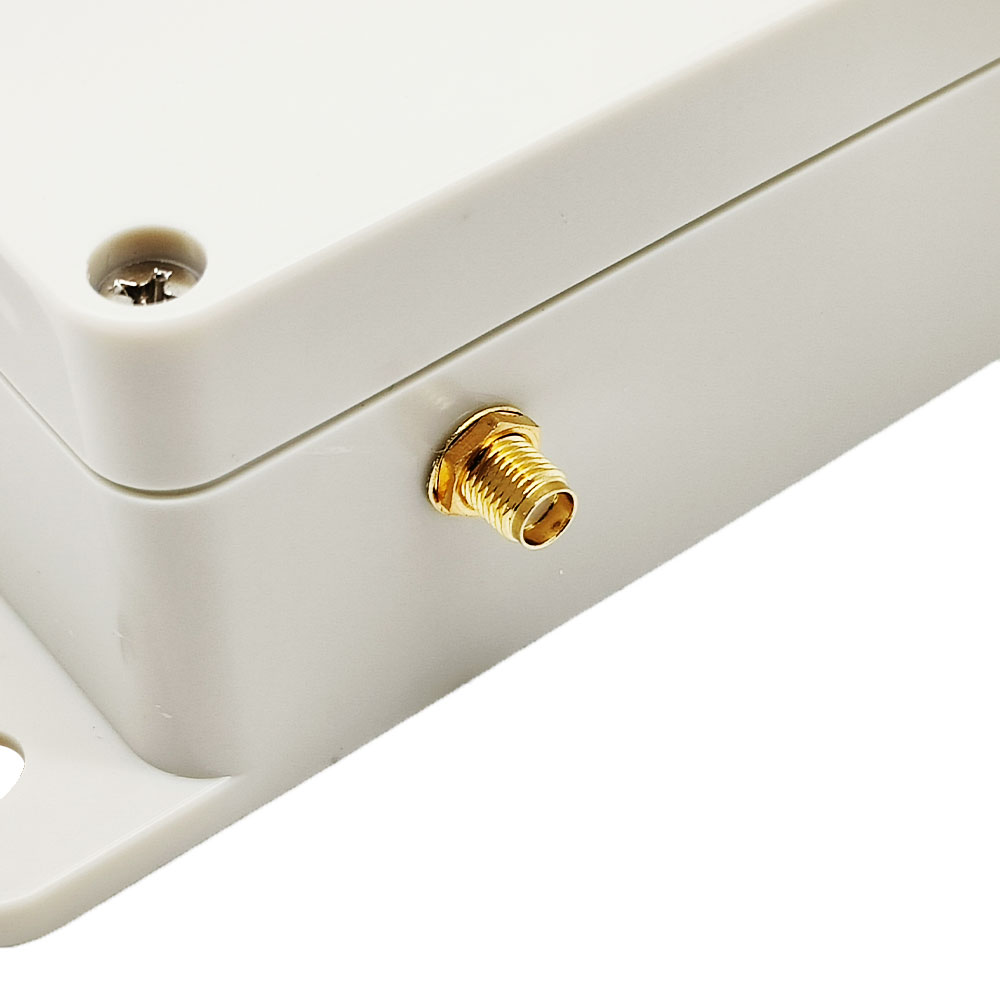

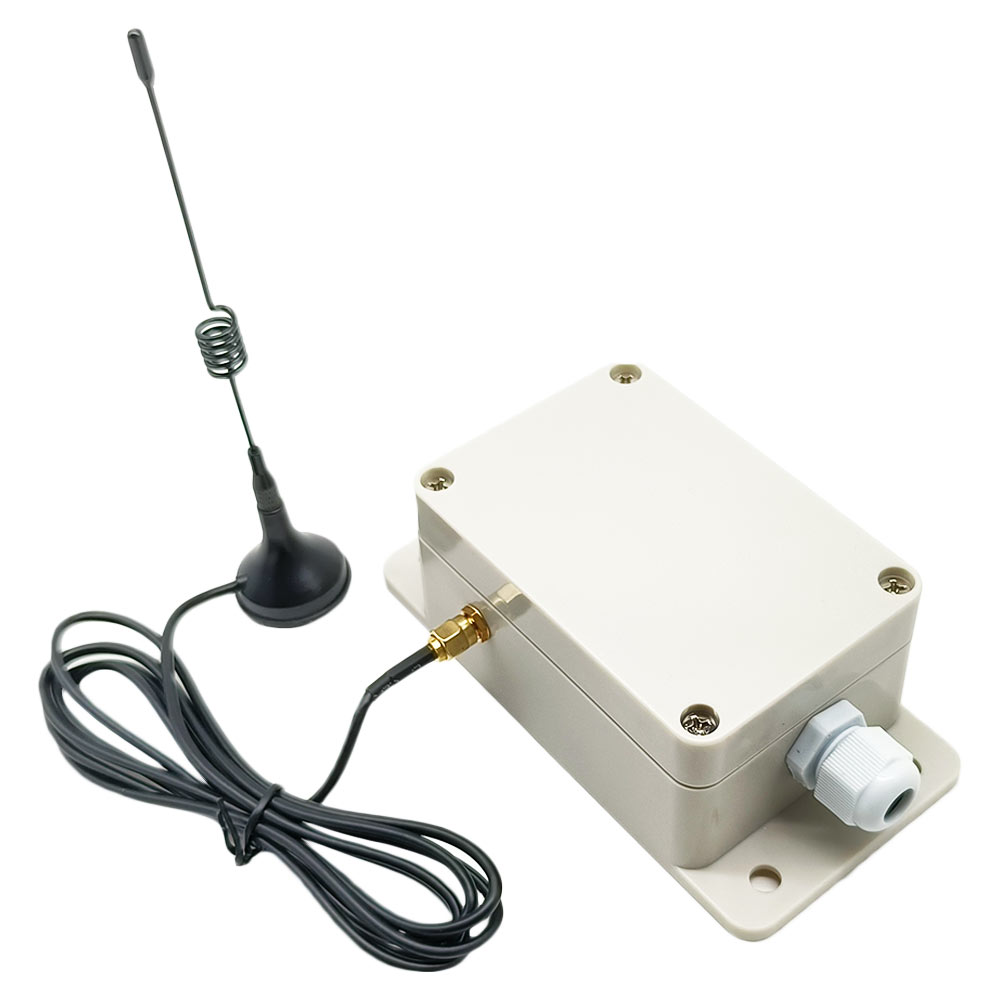

Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten
innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber
es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem
Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem
Empfänger gekoppelt ist.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger
steuern gleichzeitig.
Sie können einen Sender verwenden, um mehrere Empfänger zu steuern, und jede
Sendertaste einen Empfänger steuern. Zum Beispiel können Sie Verwenden den
1-Tasten-Sender, um 1 Empfänger zu kontrollieren, oder verwenden den
2-Tasten-Sender, um 2 Empfänger zu kontrollieren, oder verwenden den
4-Tasten-Sender, um 4 Empfänger zu kontrollieren, oder verwenden den
6-Tasten-Sender, um 6 Empfänger zu kontrollieren, oder verwenden den
8-Tasten-Sender, um 8 Empfänger zu kontrollieren, oder verwenden den
12-Tasten-Sender, um 12 Empfänger zu kontrolliere.

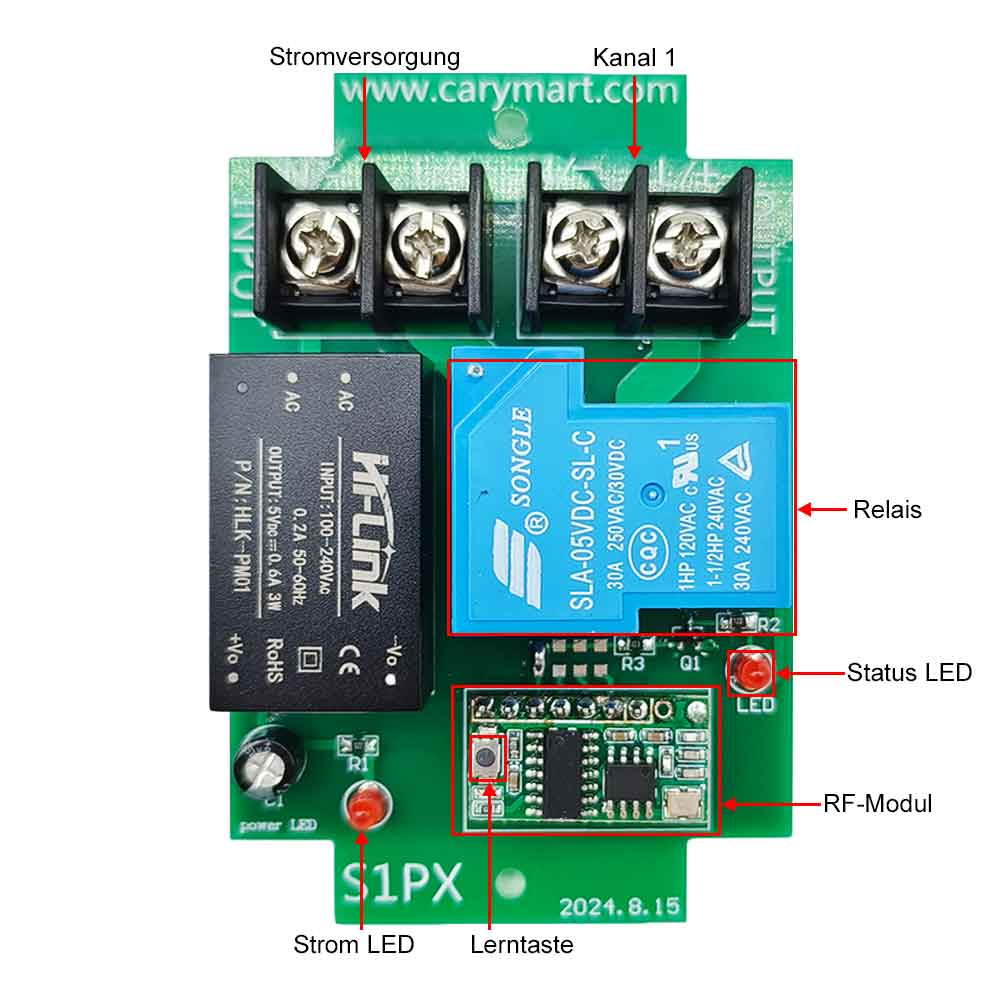

Parameter des Empfängers:
Modell: S1PX-AC-ANT3
Betriebsspannung: 110~240V AC (110V/120V/220V/240V)
Arbeitsfrequenz: 433.92 MHz
Statische Strom: ≤6mA
Kanal: 1 CH
Ausgangstyp: 110~240V AC (110V/120V/220V/240V)
Maximaler Laststrom des Relais: 30A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
Betriebstemperatur: -20°C bis +70°C

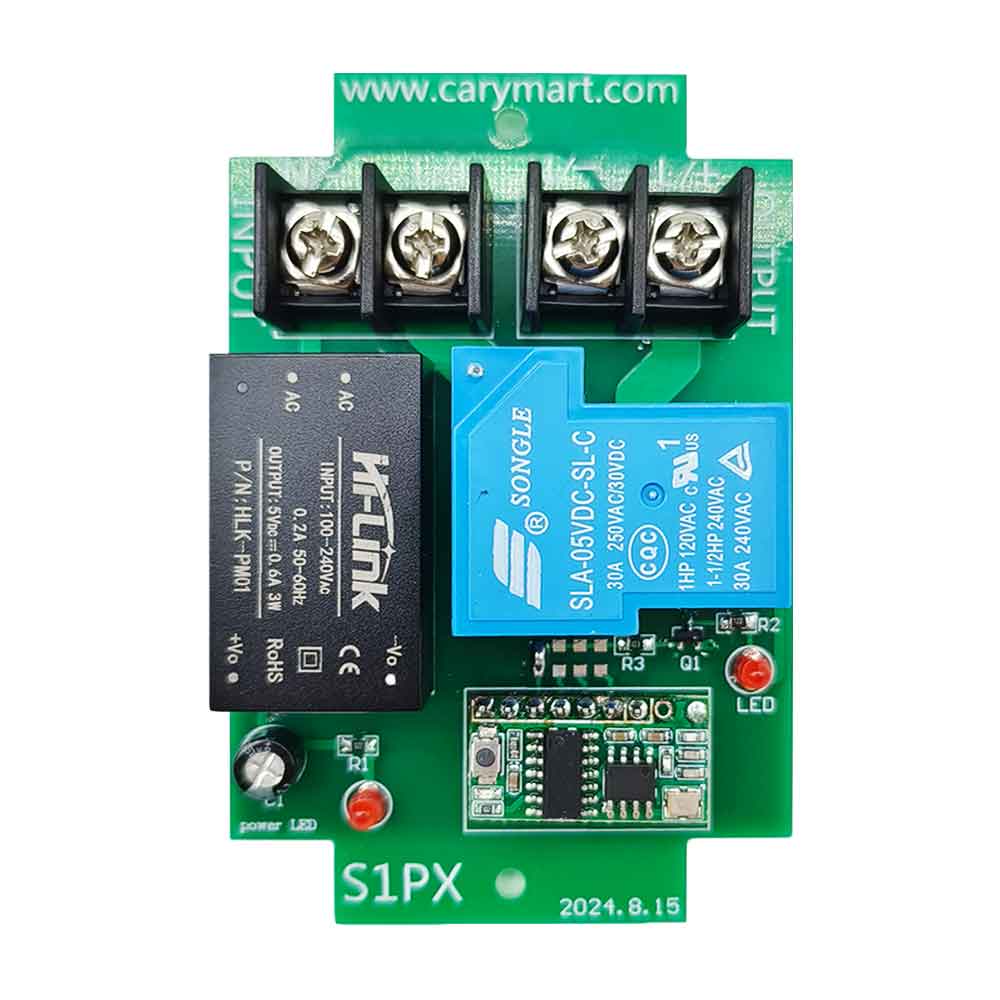

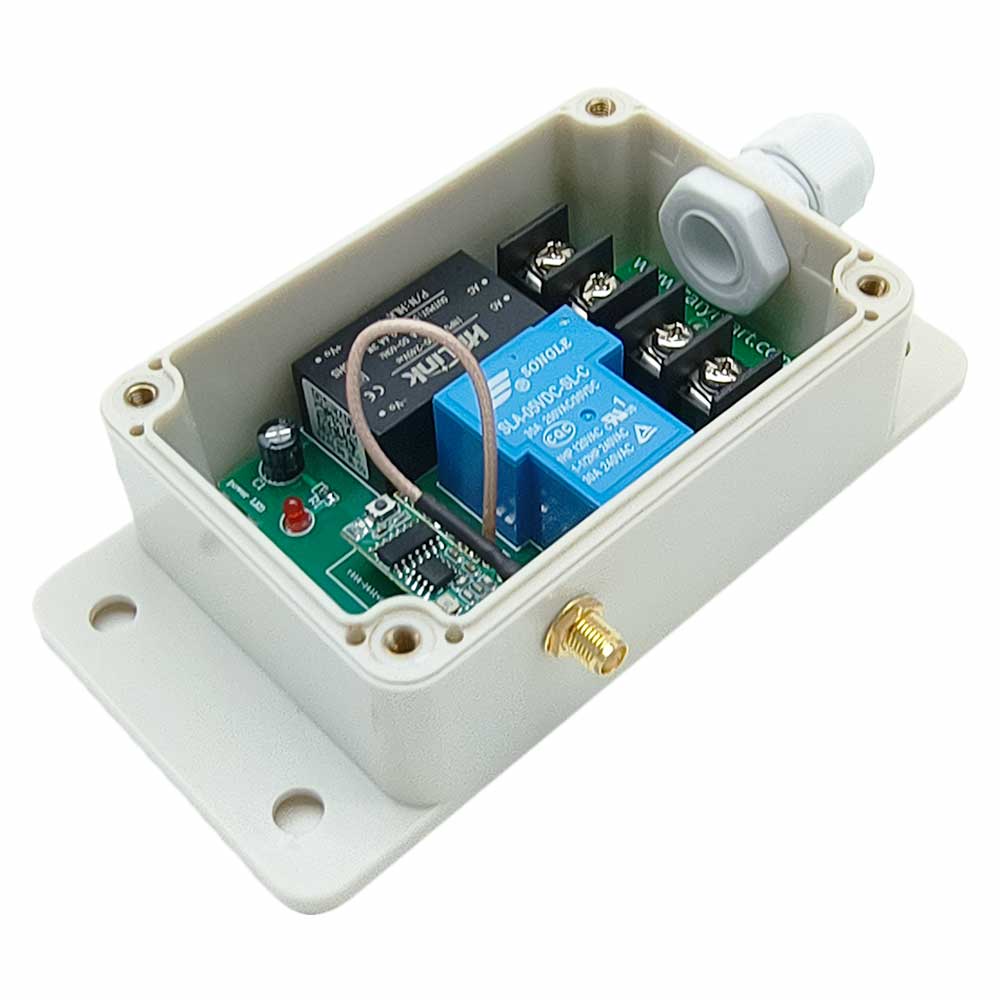

Maße der PCB: 90 x 59 x 18 mm

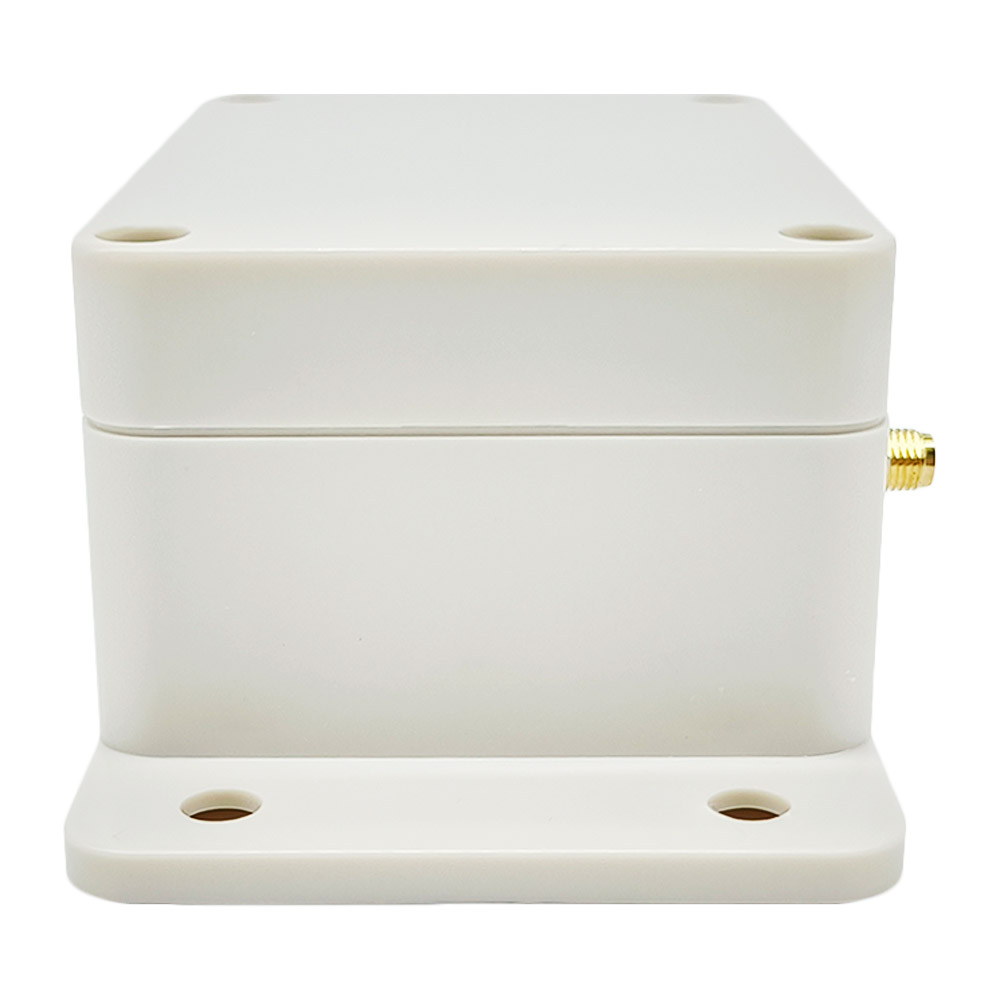

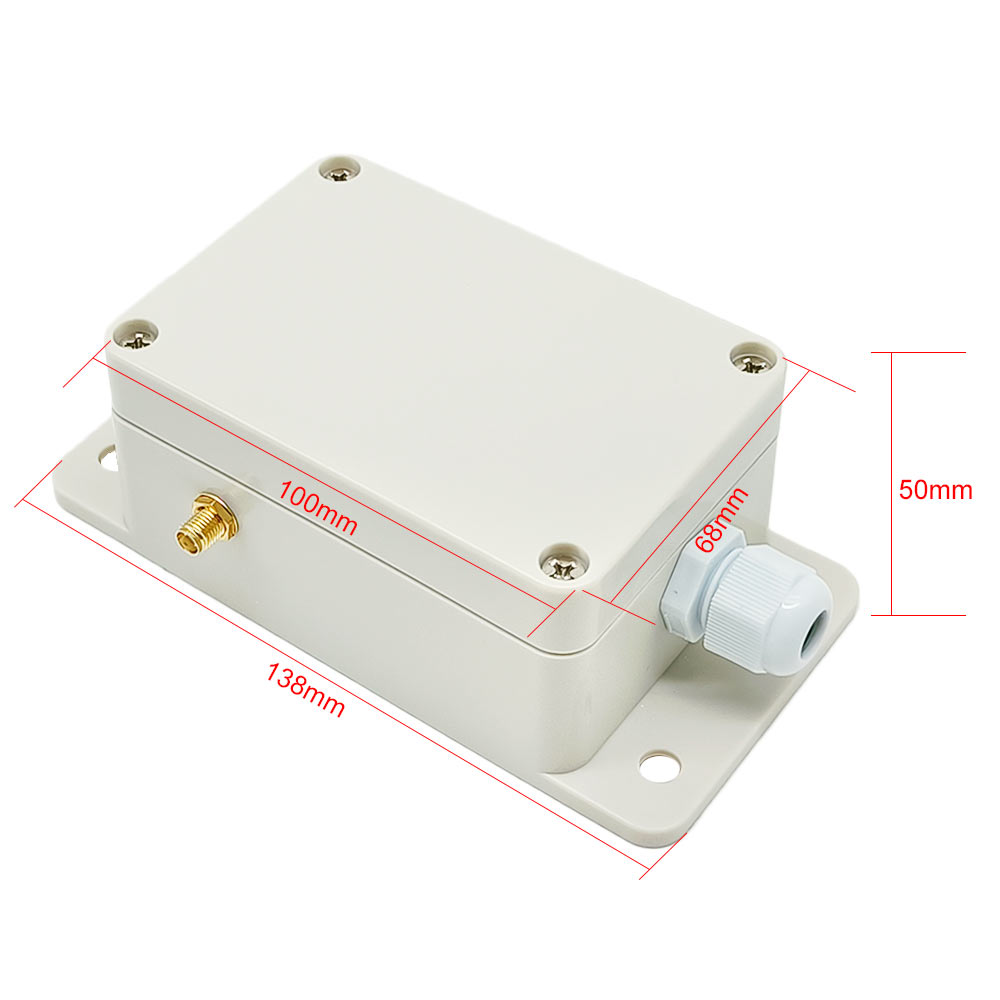

Maße des Gehäuses: 138 x 68 x 50 mm

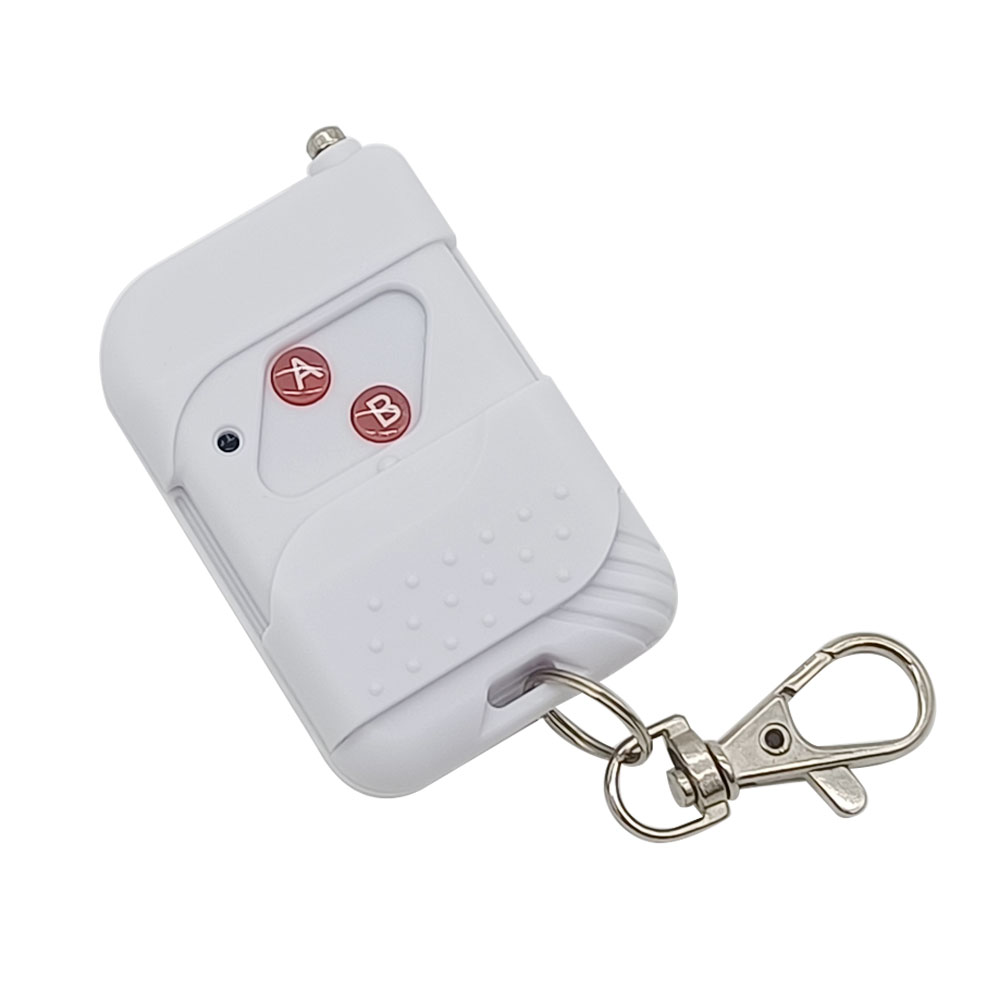

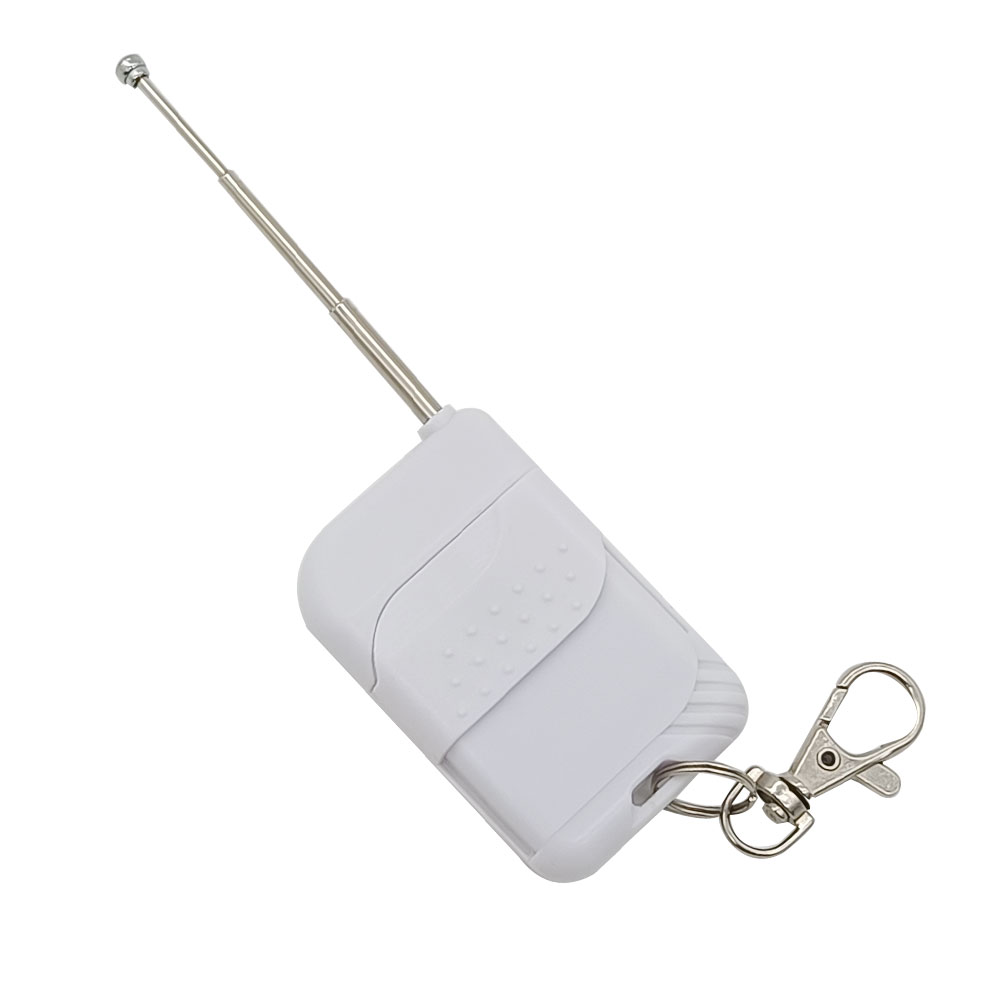

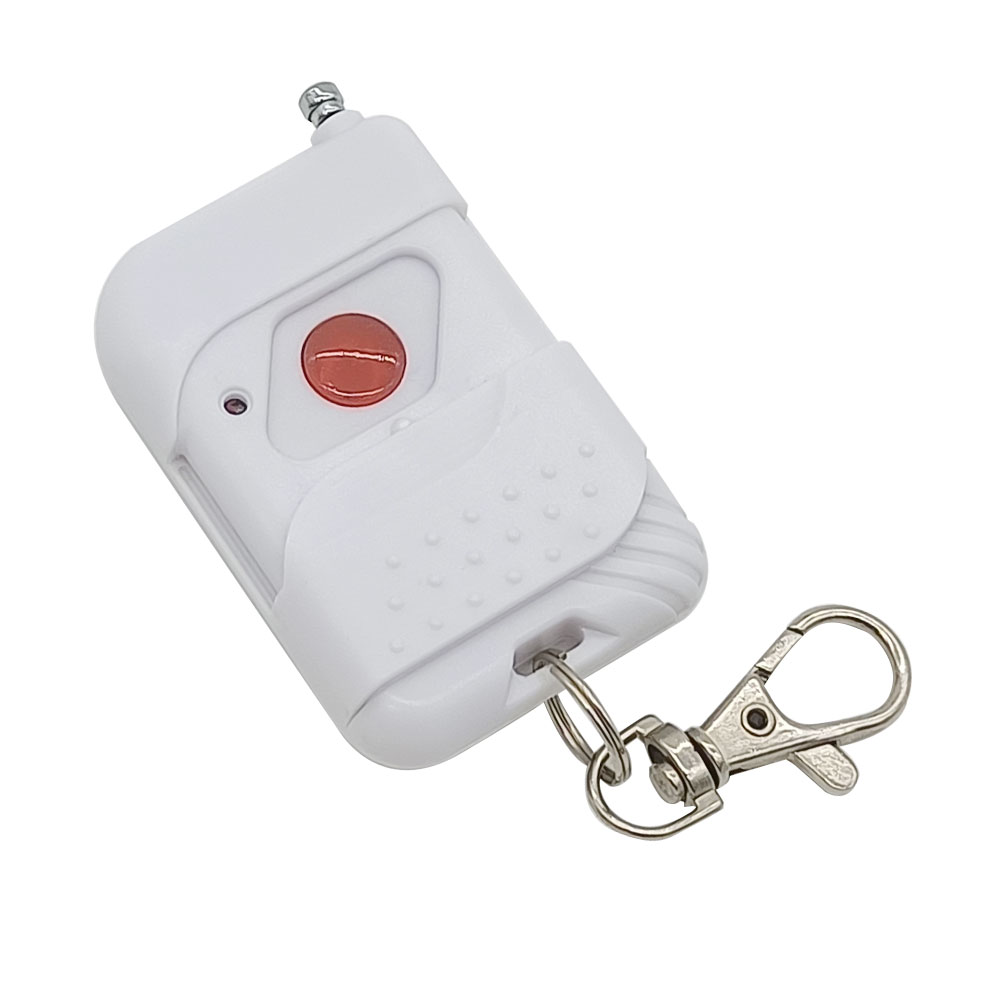

Parameter von Sender:
Modell: 0021000 (C-1) / 0021001 (C-2)
Kanal/Knopf: 1 (C-1) / 2 (C-2)
Symbol des Knopfs: Kein Symbol (C-1) / A, B (C-2)
Betriebsspannung: 12V (1 x 23A-12V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom: 6mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: PT2262/ PT2264 / SC2262
Enkodierung Typ: Festcode durch Löten, bis zu 6561 Kodes
Sendeentfernung: 100m / 300ft (Theoretisch)
Anpassung Modus: ASK
Einheit Mass: 58 x 39 x 16 mm
Arbeitsentfernung:
Mit dem Fernbedienung wie C-1/C-2 kann die Reichweite max. 100M im Freifeld
sein.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne
Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch
Bäume, Mauern oder andere Konstruktionen behindert und durch andere
Funksignale gestört. Daher kann es sein, dass der tatsächliche
Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie einen
leistungsstarken Fernbedienung verwenden, zum Beispiel der Fernbedienung
CB-1/CB-2.
Verwendung:
Der Empfänger kann zur Steuerung von AC 110~240V Geräten verwendet werden.

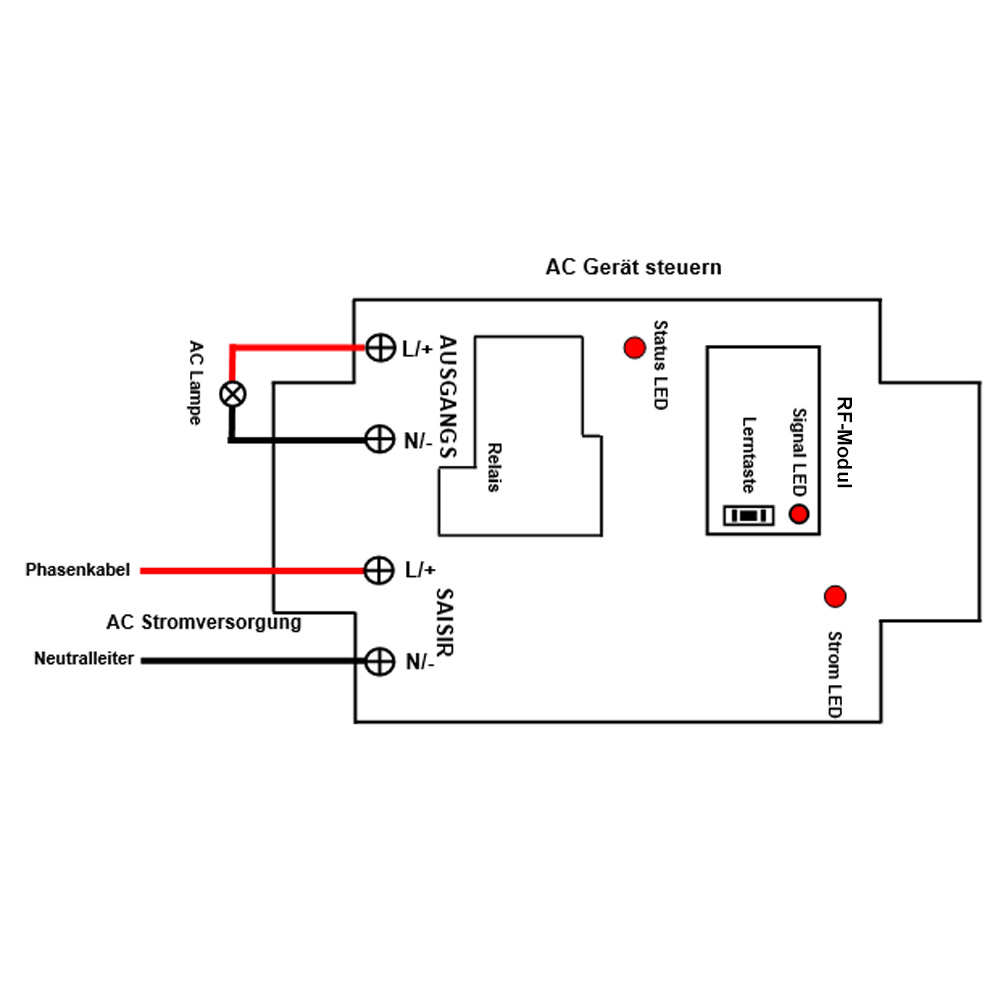

Verdrahtung:
Wenn Sie 230VAC Lampe steuern möchten, machen Sie wie folgende:
1) Verbinden sie das Phasenkabel der AC Stromversorgung an Klemme L/+ des EINGANGS, und Verbinden sie das Neutralleiter der AC Stromversorgung an
Klemme N/− des EINGANGS.
2) Verbinden Sie den stromführenden Pol der AC Lampe an Klemme L/+ des AUSGANGS, und den Neutralleiter der AC Lampe an Klemme
N/- des AUSGANGS.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem
Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten,
gehen Sie wie folgt.
1) Einstellung der Modus Momentan: Drücken Sie die Lerntaste im Empfänger 2
Mal, die Signal-LED blinkt kontinuierlich 2 Mal und erlischt dann.
Der Betrieb des Momentan modus mit dem Sender C-1:
Drücken und halten Sie die Taste am Sender: Die Klemme AUSGANG der Empfänger
ausgang AC Stromversorgung, und die angeschlossene Lampe wird eingeschaltet.
Lassen Sie die Taste los: Die Klemme AUSGANG der Empfänger stoppen die
Ausgabe, und die angeschlossene Lampe wird ausgeschaltet.
2) Einstellung der Modus Selbstsichernd: Drücken Sie die Lerntaste im
Empfänger 3 Mal, die Signal-LED blinkt kontinuierlich 3 Mal und erlischt
dann.
Der Betrieb des Selbsthemmung modus mit dem Sender C-1:
Drücken Sie die Taste am Sender: Die Klemme AUSGANG der Empfänger ausgang AC
Stromversorgung, und die angeschlossene Lampe wird eingeschaltet.
Drücken Sie die Taste erneut: Die Klemme AUSGANG der Empfänger stoppen die
Ausgabe, und die angeschlossene Lampe wird ausgeschaltet.
3) Einstellung der Modus Verriegelung: Drücken Sie die Lerntaste im
Empfänger 4 Mal, die Signal-LED blinkt kontinuierlich 4 Mal und erlischt
dann.
Der Betrieb des Verriegelung modus mit dem Sender C-2:
Drücken Sie die Taste A am Sender: Die Klemme AUSGANG der Empfänger ausgang
AC Stromversorgung, und die angeschlossene Lampe wird eingeschaltet.
Drücken Sie die Taste B am Sender: Die Klemme AUSGANG der Empfänger stoppen
die Ausgabe, und die angeschlossene Lampe wird ausgeschaltet.
So koppeln Sie den Fernbedienung mit dem Empfänger:
Beachten: Wir haben den Sender mit dem Empfänger gekoppelt vor dem Verlassen
des Werks.
1) Drücken Sie einmal die Lerntaste im Empfänger, die Signal LED am Empfänger
blinkt einmal und bleibt dann an, dies bedeutet der Empfänger gibt den
Lernstatus ein.
2) Koppeln Sie den C-1-Sender: Drücken Sie die Taste am Sender. Wenn die
Signal-LED einmal blinkt, dies bedeutet dass die Kopplung erfolgreich war.
Koppeln Sie den C-2-Sender: Drücken Sie die Taste A am Sender, wenn die
Signal LED einmal blinkt, dies bedeutet dass die Kopplung mit Taste A erfolgreich war. Drücken Sie dann die Taste
B am Sender, wenn die Signal LED
einmal blinkt, dies bedeutet dass die Kopplung mit Taste B erfolgreich war.
3) Drücken Sie die Lerntaste im Empfänger erneut für 1–2 Sekunden. Die
Signal LED erlischt, dies bedeutet der Empfänger gibt den Lernstatus
verlässt.
4) Der Empfänger kann mehrere Fernbedienungen mit verschiedenen kodes lernen.
So löschen Sie alle Sender codes gespeichert im Empfänger:
Wir haben gekoppelt den Sender mit dem Empfänger, wenn Sie nicht möchten
dass der Empfänger mit dem Sender zu arbeiten, Sie können löschen alle
Sender codes gespeichert im Empfänger.
Bedienung: Drücken Sie die Lerntaste im Empfänger 10 Mal, lassen Sie dann
die Lerntaste los, die Signal LED blinkt 10 Mal schnell und erlischt dann,
dies zeigt an, dass alle gespeicherten Codes erfolgreich gelöscht wurden.

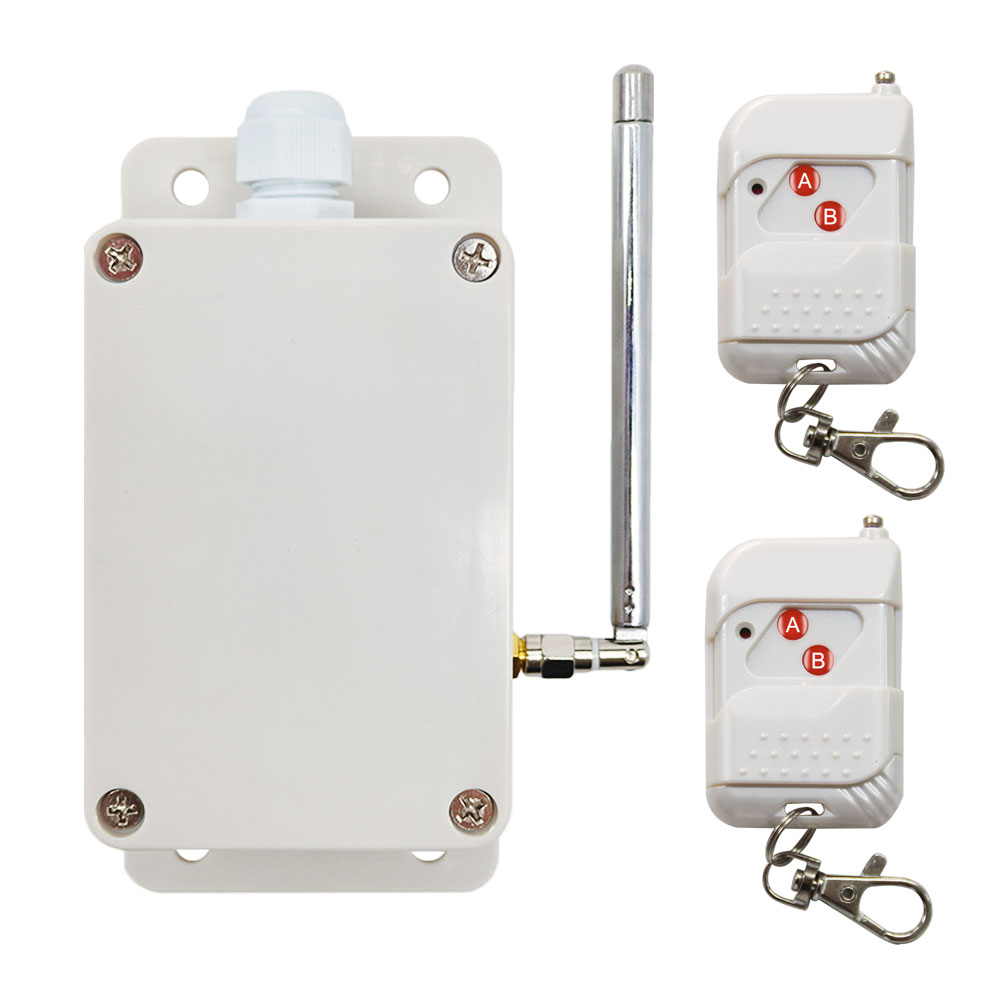

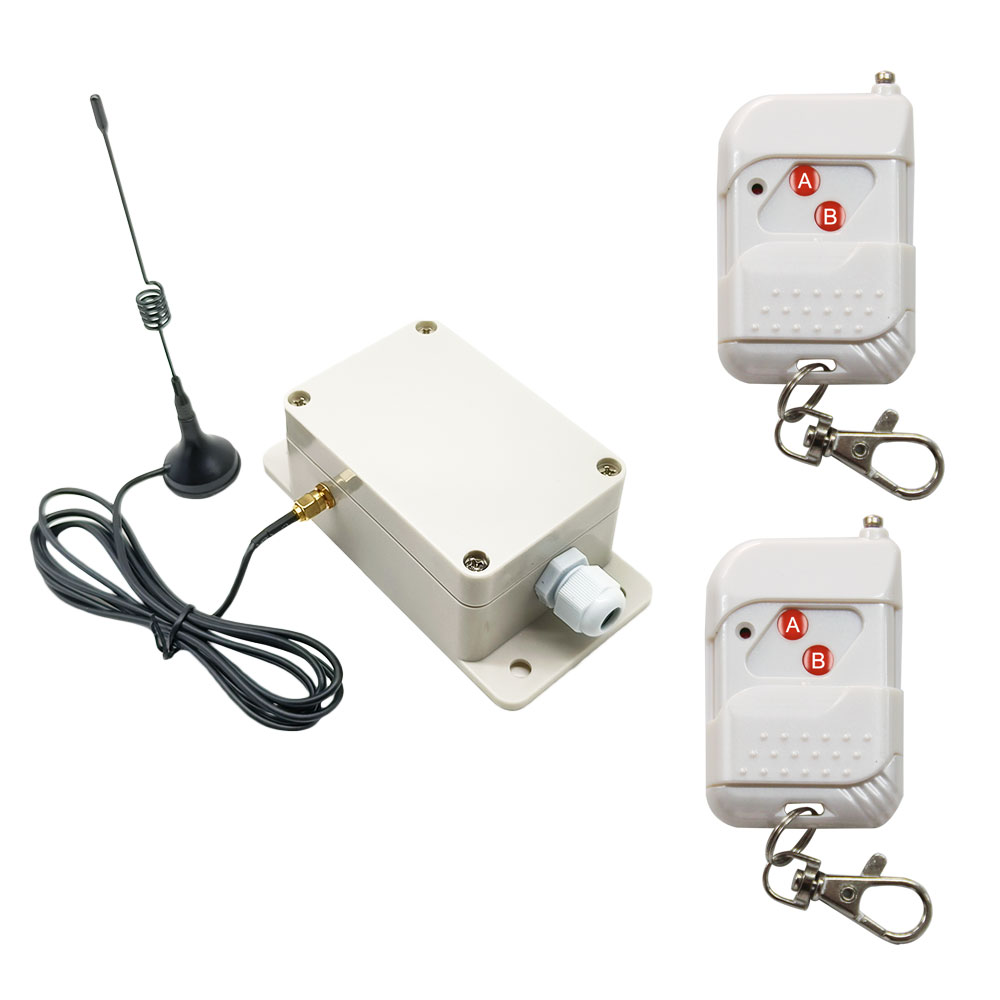

Lieferumfang:
1 x Empfänger: S1PX-AC-ANT3
2 x Sender: C-1/C-2
1 x Bedienungsanleitung
