Merkmal:
Flammhemmende ABS-Schale
DC 12 ~ 60V, extrem großer Betriebsspannungsbereich.
Stufenlose Geschwindigkeitsregelung, 0%-100% PWM-Ausgang.
Verwenden Sie einen speziellen Treiberchip Steuerung der
Motorgeschwindigkeit
Verwendung von Original-Filterkondensatoren und Feldeffektröhren
Mit fortschrittlicher Technologie, hohem Wirkungsgrad, großem Drehmoment und
geringer Wärmeentwicklung.
Mit dem verstellbaren Knopf können Sie die Geschwindigkeit frei einstellen.
Steuern Sie die Vorwärtsdrehung, den Stopp, die Rückwärtsdrehung und die
Geschwindigkeitsregulierung des DC-Bürstenmotors.
Steuern Sie das Ausfahren, Stoppen, Einfahren und die
Geschwindigkeitsregelung des DC-Linearantriebs.
Spezifikation:
Modell: 0044011
Eingangsspannungsbereich: DC 12V ~ 60V
Ausgangsspannungsbereich: 0 ~ Eingangsspannung
Bemessungsarbeitsstrom: 15A
Maximaler Momentanstrom: 20A
Arbeitsmodus: PWM
PWM-Frequenz: 15 kHz

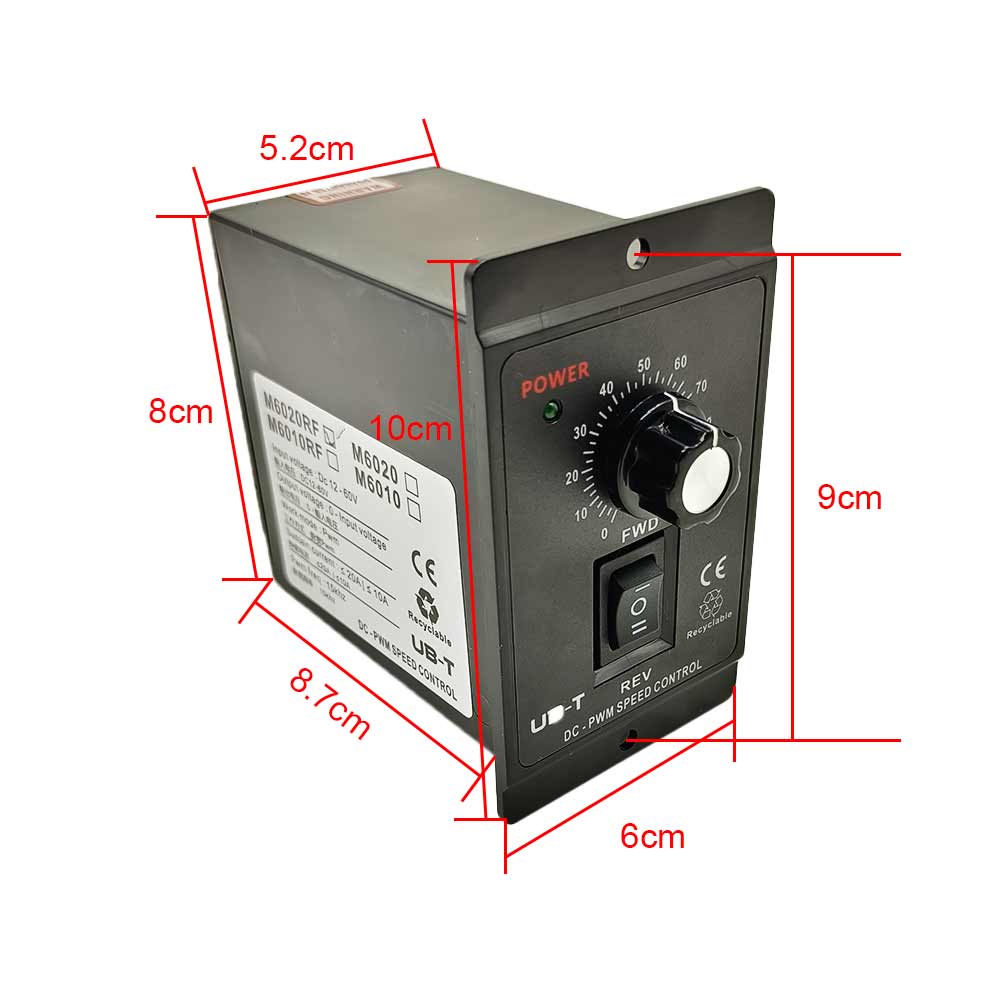

Größe: 100 x 90 x 60 mm
Regelbare Geschwindigkeit Bereich: 5%~100%

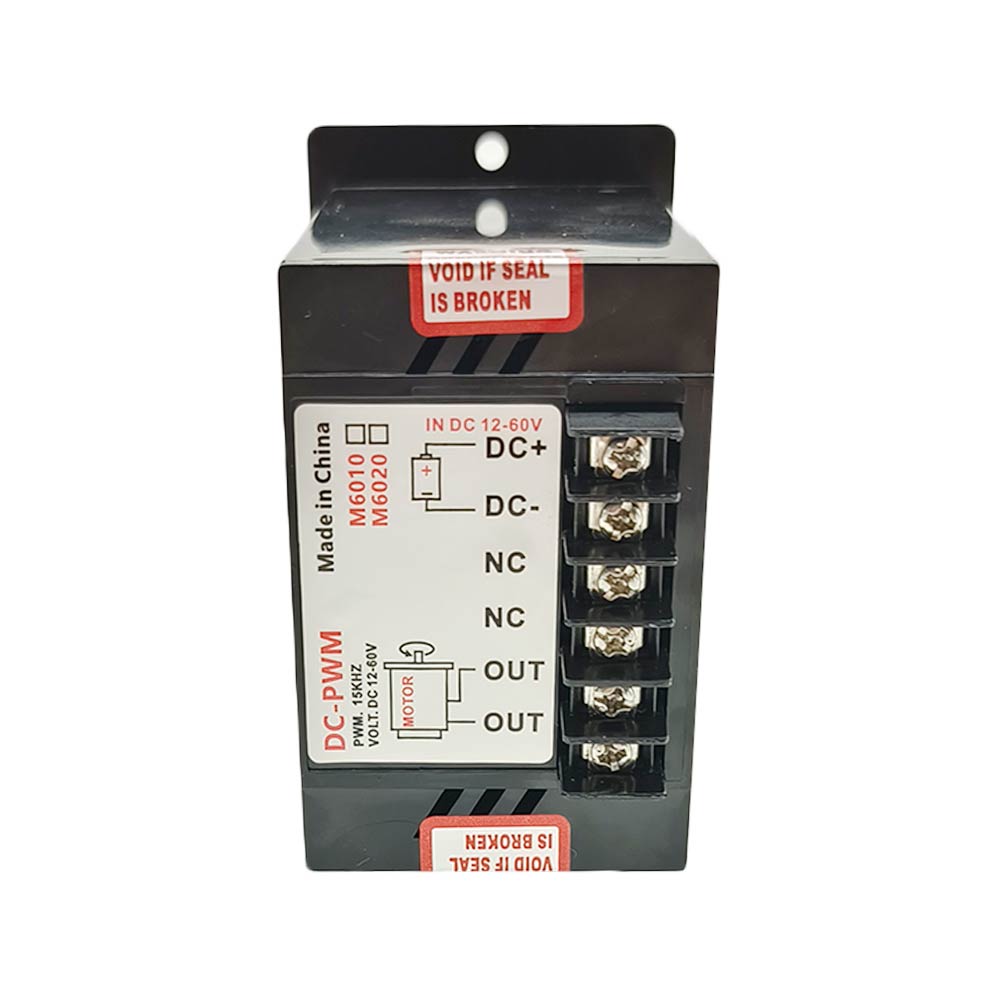

Verdrahtung:
1) Verbinden Sie den Pluspol der DC Stromversorgung an die Klemme von
Strom, und schließen Sie den Minuspol der DC Stromversorgung an die Klemme
von Strom.
Beachten: Kann nur an eine DC Stromversorgung angeschlossen werden, nicht an
eine AC Stromversorgung, und die Pluspol und Minuspol können nicht
vertauscht werden, Andernfalls wird der Controller beschädigt.
2) Verbinden Sie zwei Drähte des Motors oder des Linearantriebs an zwei
Klemmen . Sie können diese beiden Drähte austauschen, um die
Drehrichtung des Motors oder die Bewegungsrichtung des Linearantriebs zu
ändern.
Betrieb für Linearantrieb:
Bringen Sie den Schalter in die Position obere, der Linearantrieb fährt nach
außen.
Bringen Sie den Schalter in die Position mittlere, der Linearantrieb stoppt.
Bringen Sie den Schalter in die Position untere, der Linearantrieb fährt
nach innen zurück.
Drehen Sie den Knopf, um die Bewegungsgeschwindigkeit de Linearantrieb
einzustellen.
Drehen im Uhrzeigersinn, Linearantrieb zu beschleunigen.
Drehen im Gegenuhrzeigersinn, Linearantrieb zu verlangsamen.
Betrieb für Gleichstrommotor:
Bringen Sie den Schalter in die Position obere, der Motor dreht in positive
Richtung.
Bringen Sie den Schalter in die Position mittlere, der Motor stoppt.
Bringen Sie den Schalter in die Position untere, der Motor dreht sich in
umgekehrter Richtung.
Drehen Sie den Knopf, um die Drehzahl de Gleichstrommotor einzustellen.
Drehen im Uhrzeigersinn, Motor zu beschleunigen.
Drehen im Gegenuhrzeigersinn, Motor zu verlangsamen.
