Hallo, willkommen in unserem Shop. FernKontrolle bietet Ihnen die hochwertigen Fernbedienungsgeräte. Wir empfehlen Ihnen, unsere Fragen und Antworten zu lesen, bevor Sie Ihre Entscheidung treffen. Wenn Sie weitere Fragen haben, nehmen Sie bitte Kontakt mit uns auf. Wir werden Ihnen so bald wie möglich antworten.

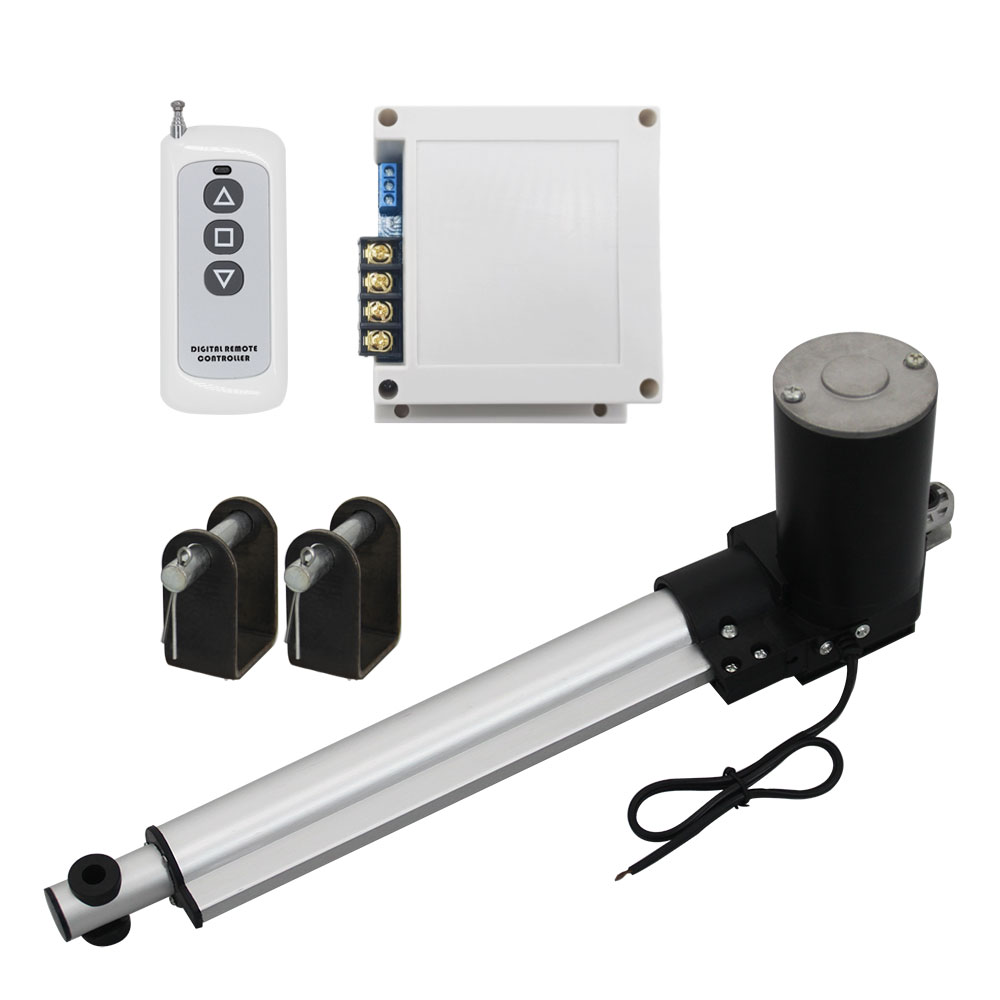

Lieferumfang:

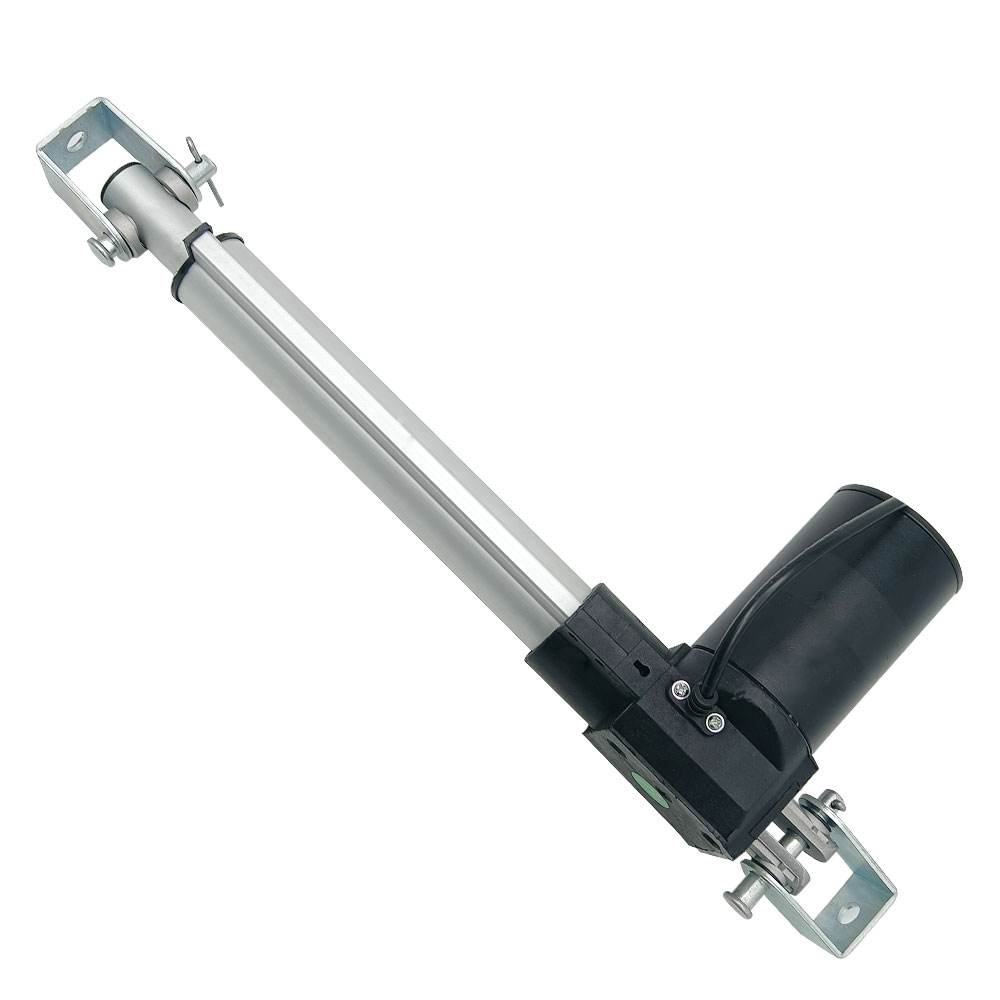

1 x Linearantrieb B
1 x Empfänger: S1PF-DC12 / S1PF-DC24
1 x Handsender: CP-3
2 x Befestigungsbügel B
1 x Bedienungsanleitung

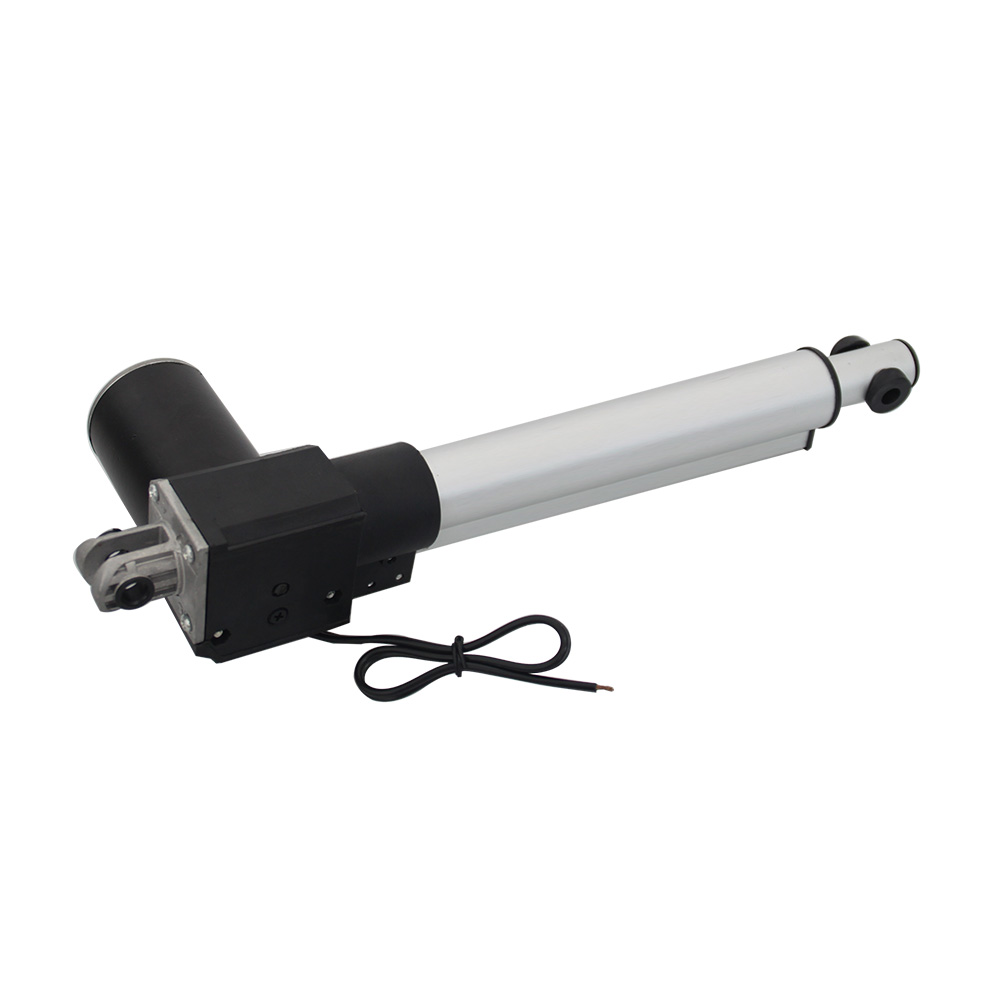

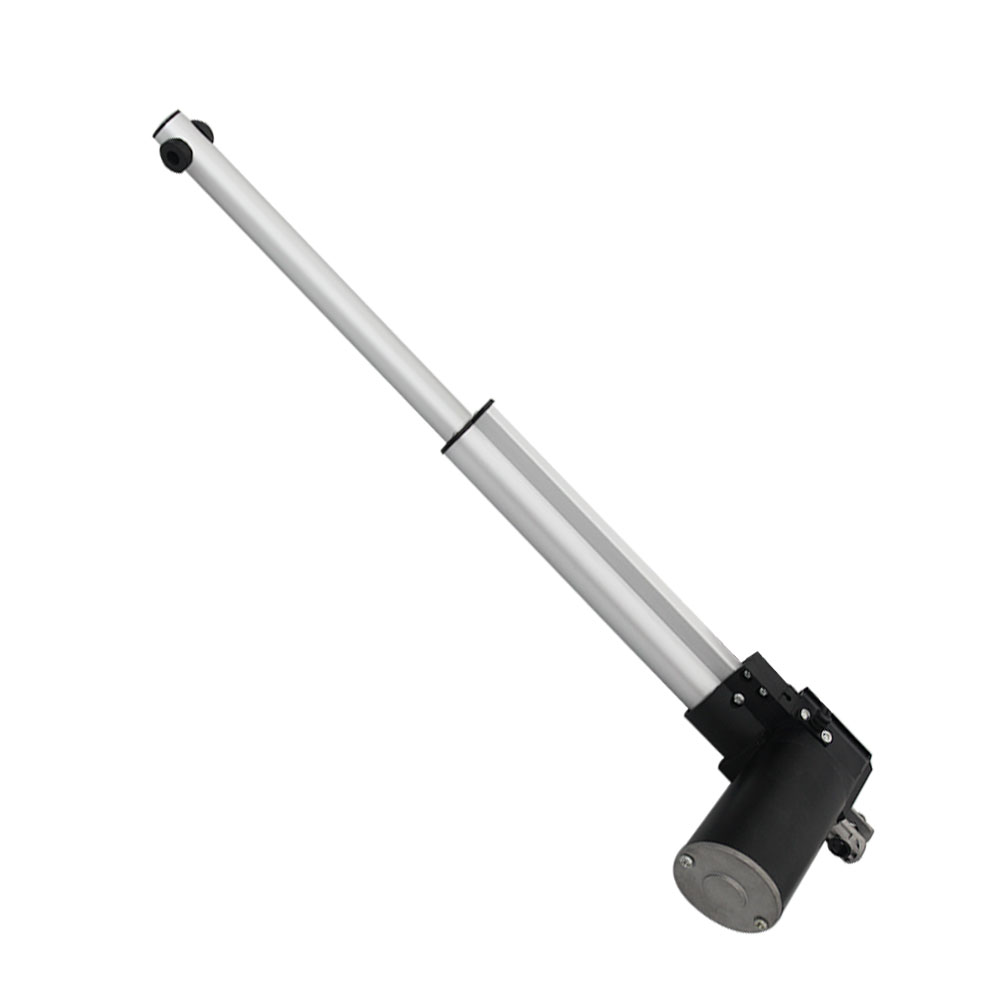

Die informationen für elektrischer linearantrieb:
Applikation:
Hauptsächlich verwendet für Türen, Fenster, Keller, Falltüren,
Solar-Tracking-Systeme, medizinische Geräte, Landmaschinen, Fahrzeuge,
Schiffe, Aufzugsplattformen, Hubtische, TV-Aufzüge, Roboter, Schränke,
Massagesofas, elektrische Betten, medizinische Stühle und andere elektrische
Geräte. Es kann diese Geräte öffnen, schließen, schieben, ziehen, anheben
und absenken.
Es kann hydraulische und pneumatische Produkte ersetzen, um den
Stromverbrauch zu sparen.
Kennzeichen:
Hochwertige Produkte und hochwertige Dienstleistungen
Hochfestes verschleißfestes Getriebe
Teleskoprohr und Außenrohr aus Aluminiumlegierung, gute
Korrosionsbeständigkeit
Robustes Design, Hochleistungs Gleichstrommotor
Starker Schub, bis zu 6000N / 600 kg
Mehrere Geschwindigkeits optionen, von 5 mm/s bis 100 mm/s
Mehrere Hublänge optionen, von 10 mm bis 2000 mm
Wir können jede Hublänge von 10 mm bis 1000 mm anpassen, z. B. 770 mm, 1250
mm, 1850 mm usw.
Fortschrittliche wasserdichte und staubdichte Technologie
Niedrige Stromverbrauch und niedrige Lärm
Eingebaute zwei Endlagenschalter, der Linearantrieb stoppt automatisch wenn
die Hubstange die Endposition erreicht.
Eingebauter Hallsensor ist optional, sodass Sie mit dem Synchronregler 2
oder 4 Linearantriebe voll synchron betreiben können.
Hohe Selbsthemmung, nach dem Stoppen automatisch verriegeln, und es ist
keine Stromversorgung erforderlich.
Wartungsfrei

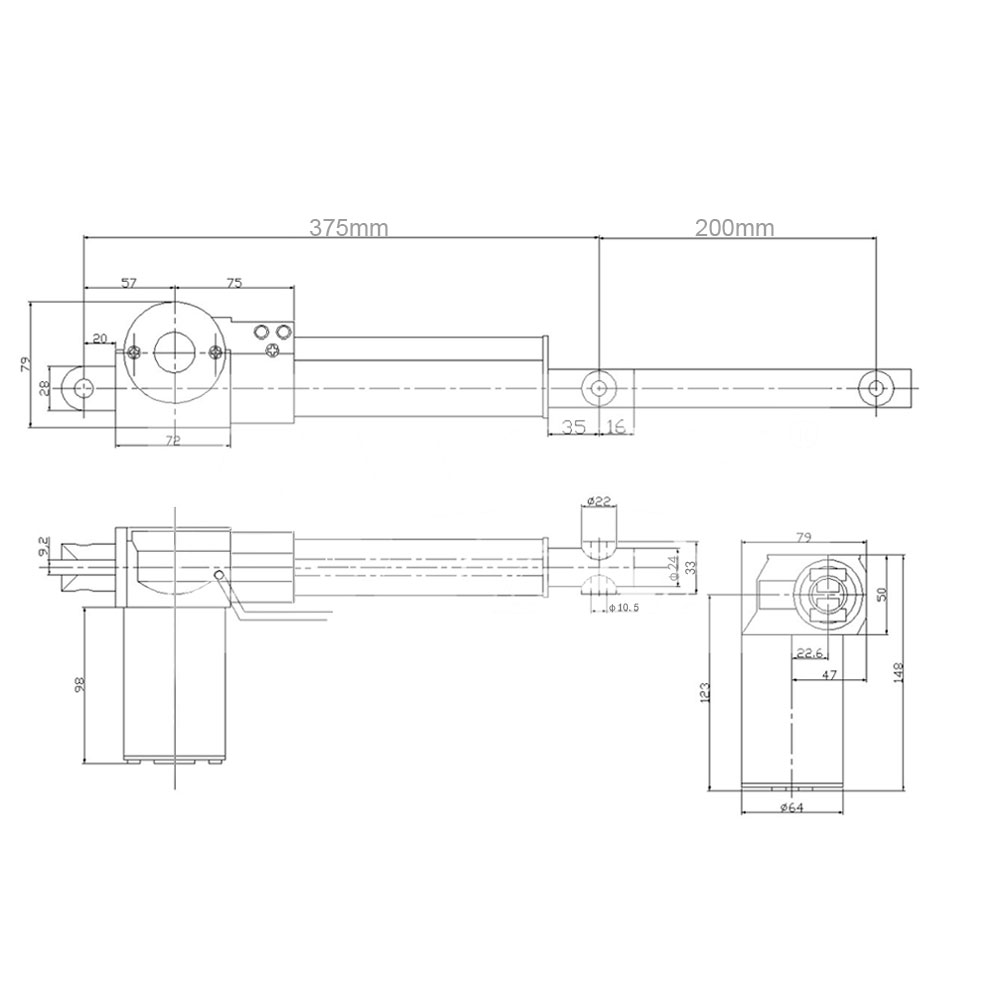

Spezifikationen:
Optionale Arbeitsspannung: 12V DC oder 24V DC. Sofern Sie nicht nur eine 12V
Stromversorgung zur Verfügung haben, empfehlen wir Ihnen, einen
Linearantrieb mit 24V Arbeitsspannung zu wählen.
Hubbereich: 200 mm
Optionale Geschwindigkeit: 5±1mm/s, 9±2mm/s, 18±4mm/s, 25±5mm/s, 32±6mm/s,
50±10mm/s, 100±15mm/s
Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche
Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last
zunimmt.
Max. Last: 6000N / 600 kg bei 5mm/s
Linearantrieb kann maximale Tragfähigkeit erreichen, wenn es in vertikaler
Richtung arbeitet, und die Zugkraft ist geringer als die Schubkraft.
Leerlaufstrom: 1~2A bei 12V oder 0.5~1A bei 24V
Volllaststrom: 6~12A bei 12V oder 3~6A bei 24V
Bitte verwenden Sie ein 12V/10A oder 24V/5A Netzteil, um einen
Linearantriebe mit Strom zu versorgen, oder verwenden Sie ein 12V/20A oder
24V/10A Netzteil, um zwei Linearantriebe mit Strom zu versorgen, oder
verwenden Sie ein 12V/50A oder 24V/25A Netzteil, um vier Linearantriebe mit
Strom zu versorgen.
Wellendurchmesser: 24mm
Durchmesser der Befestigungslöcher: 10mm
Gehäusematerial: Aluminiumlegierung
Hubstangenmaterial: Aluminiumlegierung
Zahnradmaterial: Polymer-Kunststoff
Motortyp: Gebürsteter Gleichstrommotor
Einschaltdauer: 10%, max. 3 Minuten Dauerbetrieb
Steckerstandard: Gewöhnlicher zweiadriger Kabel (Standard 4 poliger Stecker
ist optional), oder 6 poliger Stecker (mit Hall Effekt Sensor)
Zertifizierungen: CE
Umgebungstemperatur: -26℃ bis 85℃
Betriebsgeräusch: ca. 42dB~46dB (Linearantriebe mit unterschiedlichen
Parametern haben unterschiedliche Geräuschpegel.)
Schutzklasse: IP54

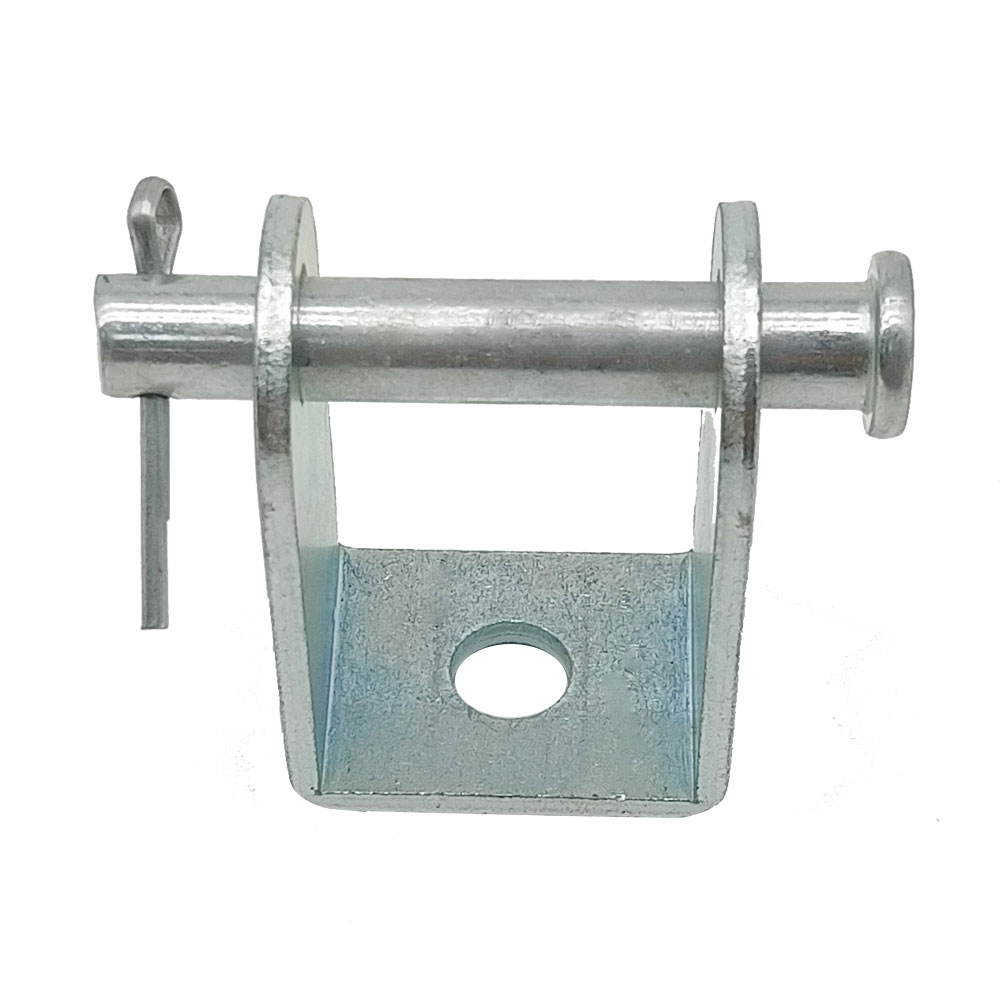

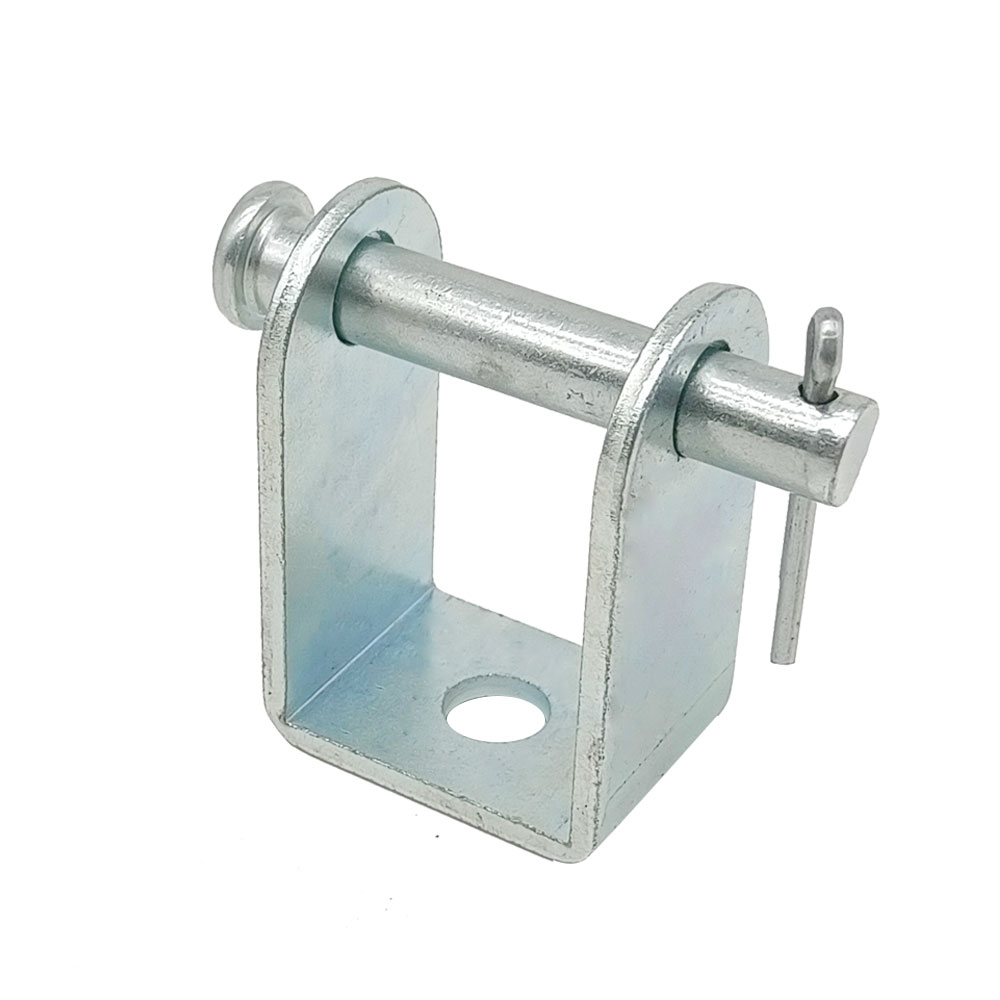

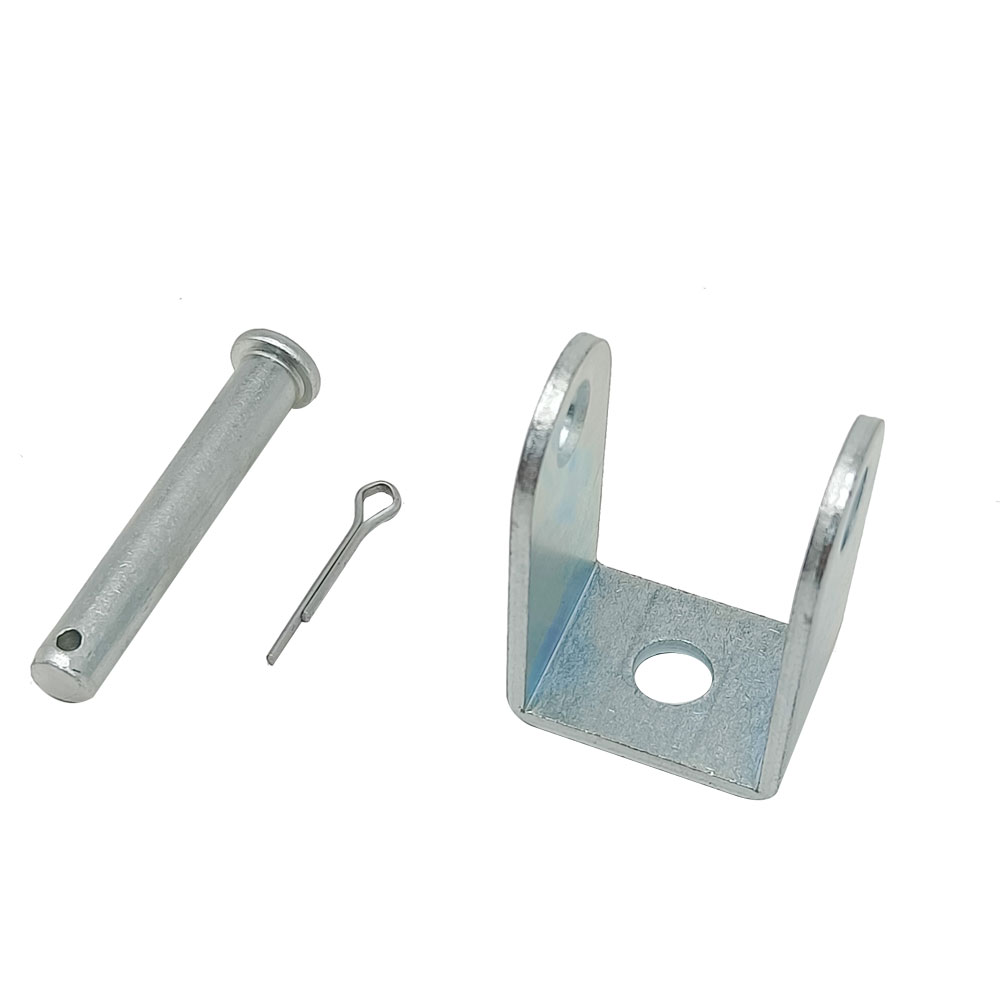

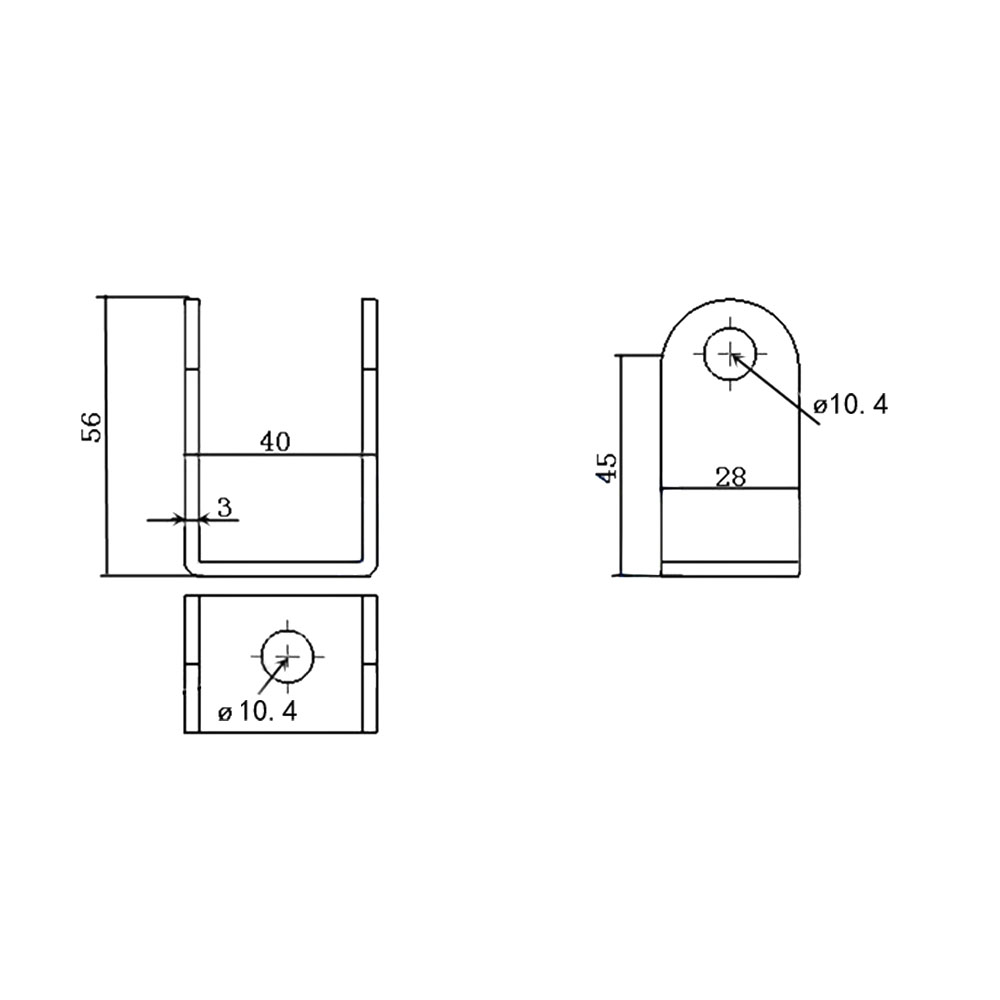

Montagehalterungen:
1. Dieser Linearantrieb enthält keine festen Montagehalterungen. klicken Sie
bitte
hier um sie zu kaufen.
2. Jeder Linearantrieb würde zwei Montagehalterungen benötigen, einer um den
Kopf des Linearantriebs zu befestigen, und eine andere um die Unterseite des
Linearantriebs zu befestigen.
3. Kompatible Montagehalterungen:
Halterung B und
Halterung D.
Bedienung:
Wenn der Linearaktuator an eine Gleichstromversorgung angeschlossen ist, die
Hubstange wird sich nach außen erstrecken; nach dem Umschalten der Leistung
in die umgekehrte Richtung, die Hubstange fährt nach innen ein.
Die Bewegungsrichtung der Hubstange kann durch Umpolen der
Gleichstromversorgung geändert werden.
Anmerkung:
1. Wenn Sie ein Netzteil für den Linearantrieb benötigen, klicken Sie bitte
hier um sie zu kaufen.
2. Wenn Sie externe Endschalter verwenden möchten, um den Linearantrieb an
einer beliebigen Position zu stoppen, klicken Sie bitte
hier um zu kaufen.
3. Wenn Sie einen Fernbedienungsschalter verwenden möchten, um
Linearantriebe drahtlos zu bedienen, klicken Sie bitte
hier um zu kaufen.
4. Wenn Sie zwei oder vier Linearaktuatoren vollständig synchron steuern
möchten, müssen Sie diesen Linearaktuatoren Hall Effekt Sensor hinzufügen,
und einen Synchronisation Controller kaufen. klicken Sie bitte
hier um zu kaufen.
Unterschiedliche Geschwindigkeiten und entsprechender Maximaler Schubkraft:
Geschwindigkeit ohne
Last
Maximaler Schubkraft
5mm/s
6000N / 600 kg
9mm/s
3000N / 300 kg
18mm/s
2000N / 200 kg
25mm/s
1000N / 100 kg
32mm/s
800N / 80 kg
50mm/s
600N / 60 kg
100mm/s
300N / 30 kg
Anmerkung:
1. Die obigen Daten sind die maximale Tragfähigkeit, die erreicht werden
kann, wenn der Linearantrieb in vertikaler Richtung läuft. Wenn das Gewicht
Ihrer Ausrüstung (z. B. einer Kellertür) 100 kg beträgt und Sie einen
Linearantrieb zum Öffnen dieser Tür verwenden möchten, müssen Sie die
tatsächlich auf den Linearantrieb wirkende Kraft gemäß Ihrer
Installationsmethode berechnen. Diese Kraft beträgt in der Regel das 2-5 fache
des Gewichts der Kellertür. Wenn Sie nicht wissen, wie man es berechnet, wenden
Sie sich bitte an uns, um Hilfe zu erhalten.
2. Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche
Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt.
Die Geschwindigkeit bei voller Last beträgt etwa 60–70% der Geschwindigkeit ohne
Last.
3. Unterschiedliche Geschwindigkeiten entsprechen unterschiedlichen Höchstlasten.
Bitte wählen Sie die richtige Geschwindigkeit entsprechend der Geschwindigkeit
und der maximalen Belastung, die Sie benötigen.
4. Linearantriebe sind nicht für den Dauerbetrieb mit maximaler Last geeignet,
wir empfehlen ihn bei etwa der Hälfte der Maximallast arbeiten zu lassen, um
eine längere Lebensdauer zu erreichen.
5. Bei Linearaktuatoren mit einem Hub von mehr als 500 mm sollten Sie sie
normalerweise nicht mit ihrem maximalen Hub unter schweren Lasten arbeiten
lassen. Wenn Sie einen Hub von 600 mm wünschen, empfehlen wir Ihnen, einen
Linearantrieb mit einem Hub von 700-800 mm zu wählen.
6. Die maximale Zugkraft der Linearantrieb ist etwas geringer als seine maximale
Schubkraft.

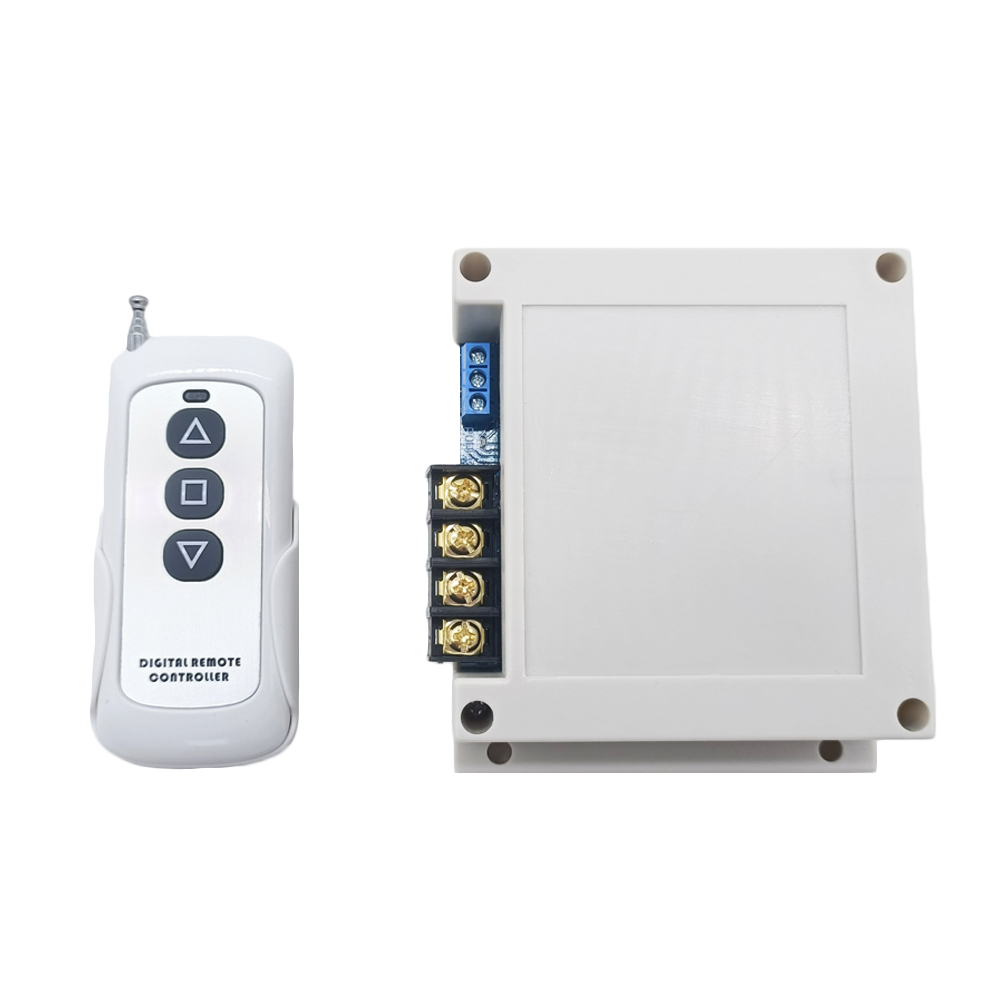

Informationen zur drahtlosen Fernbedienung:
Anwendung:
Dieser Empfänger ist eine drahtlose Steuerung für einen Gleichstrommotor
oder einen Linearantrieb. Er und die Fernbedienung bilden ein drahtloses
Senderempfängersystem. Wenn Sie einen Gleichstrommotor an diesen Empfänger
anschließen, können Sie den Motor mit der Fernbedienung in positiver oder
umgekehrter Richtung drehen. Wenn Sie einen DC Linearantrieb an diesen
Empfänger anschließen, können Sie den Linearantrieb mit der Fernbedienung
zum Ein oder Ausfahren betätigen. Sie können auch zwei Endschalter an den
Empfänger anschließen und damit den Motor oder den Linearantrieb stoppen.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Geeignet für Gleichstrommotor oder Linearantrieb.
Zwei Betriebs spannungs versionen: DC 12V oder 24V optional.
Sie können den Motor so betreiben dass er sich in positiver oder umgekehrter
Richtung dreht über die Tasten im Empfänger oder über die Fernbedienung.
Sie können den Linearantrieb zum Ein oder Ausfahren betätigen über die
Tasten im Empfänger oder über die Fernbedienung.

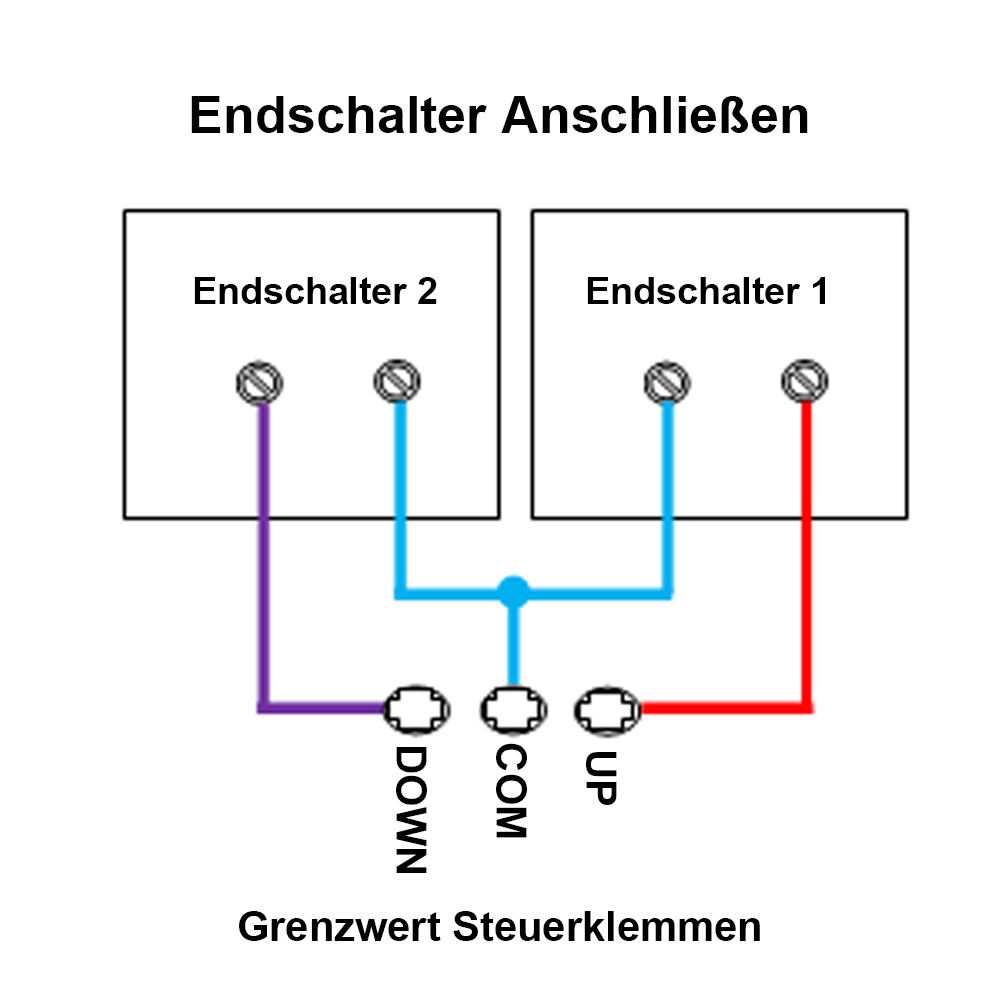

Mit Grenzwert Steuerklemmen: Sie können Sensoren, Endschalter oder externe
Geräte anschließen, um den Motor oder den Linearantrieb zu stoppen.

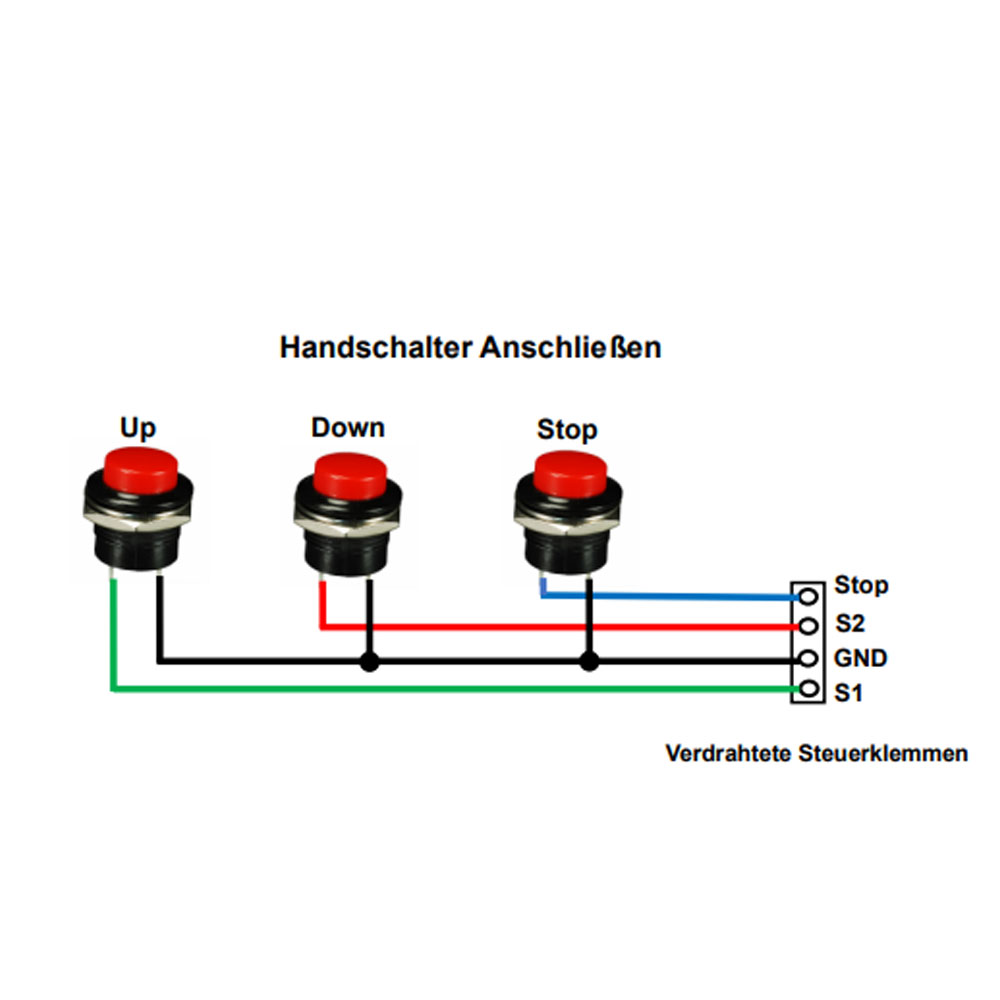

Mit Verdrahtete Steuerklemmen: Sie können manuelle Schalter anschließen, um
den Motor oder den Linearantrieb zu steuern.
Sie können den Sender / die Fernbedienung verwenden um den Empfänger von
jedem Ort innerhalb eines zuverlässigen Arbeitsabstands aus zu steuern.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber
es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem
Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem
Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger
steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

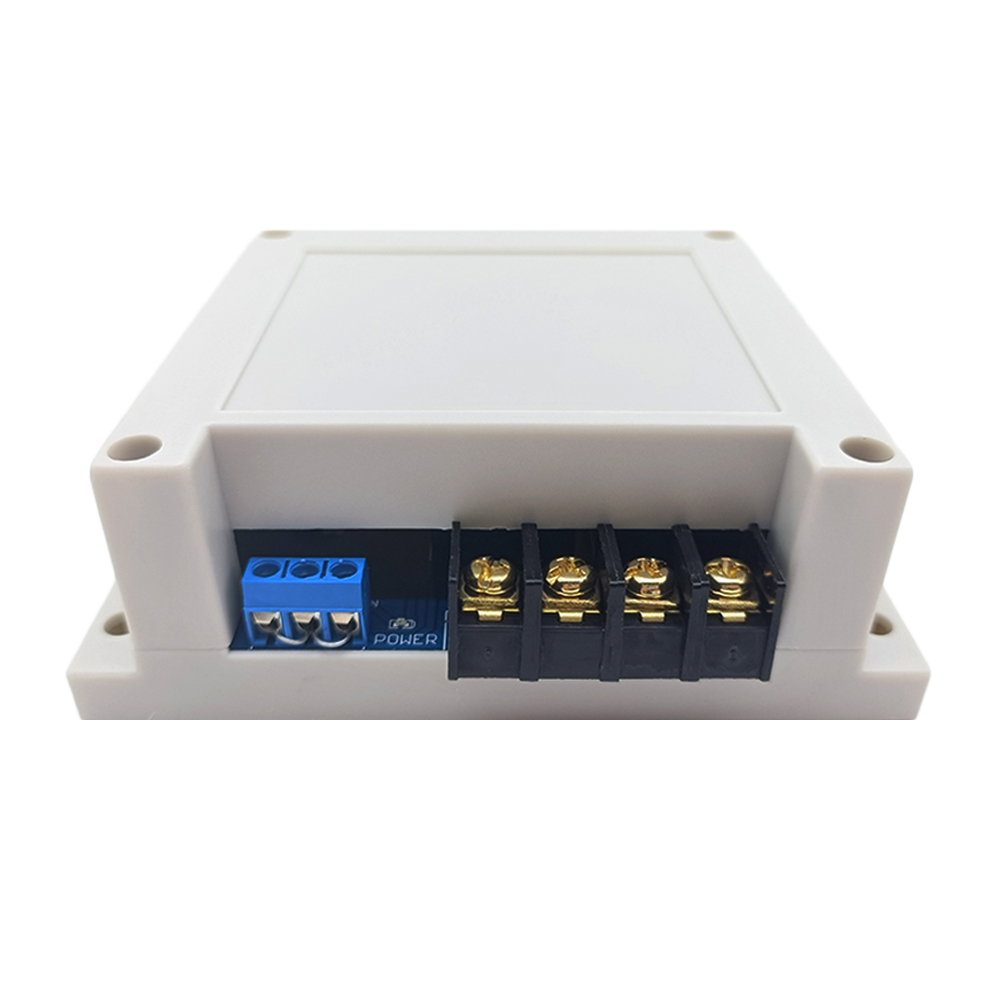

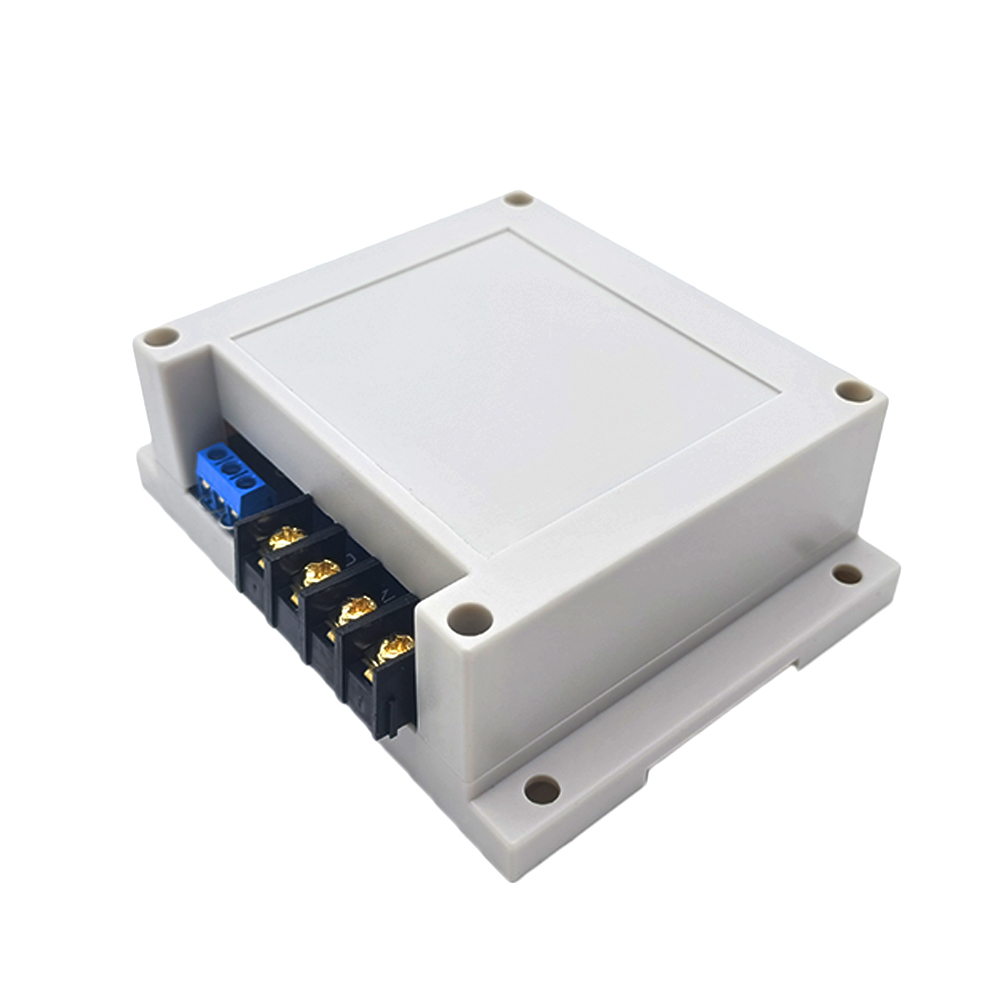

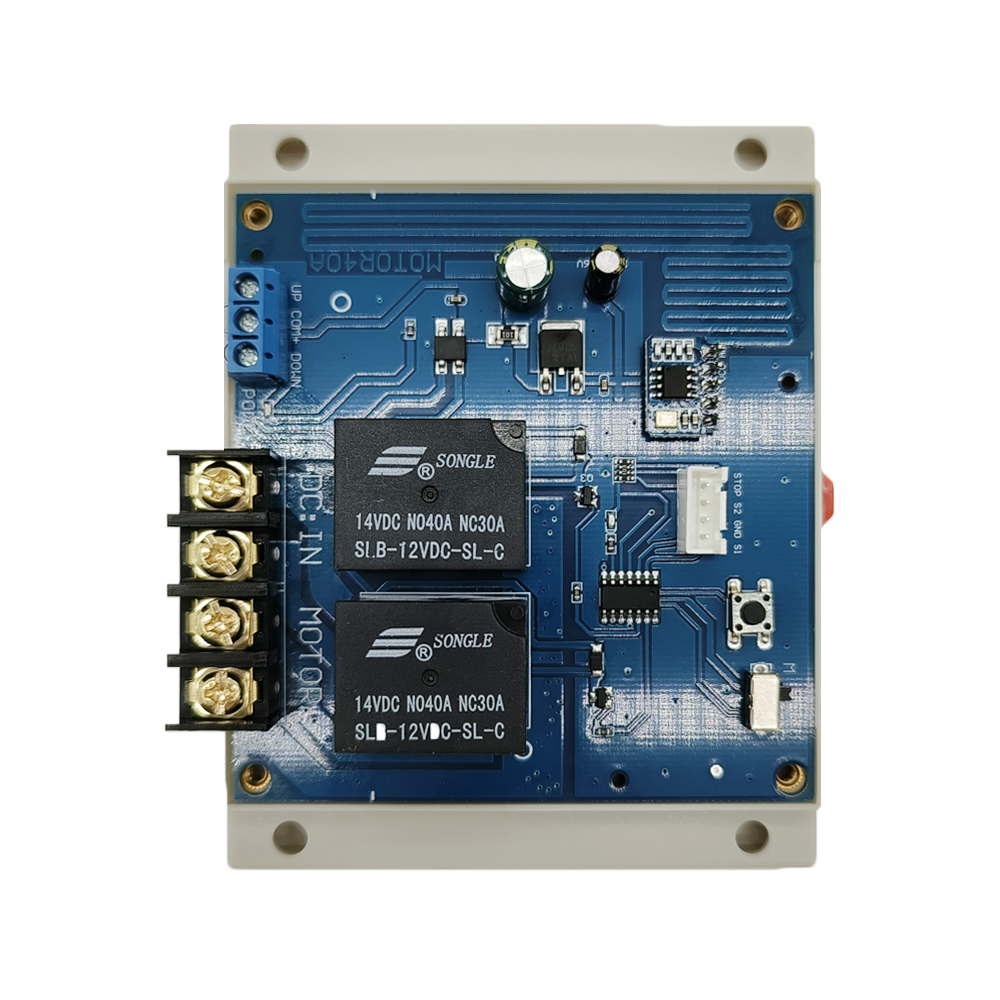

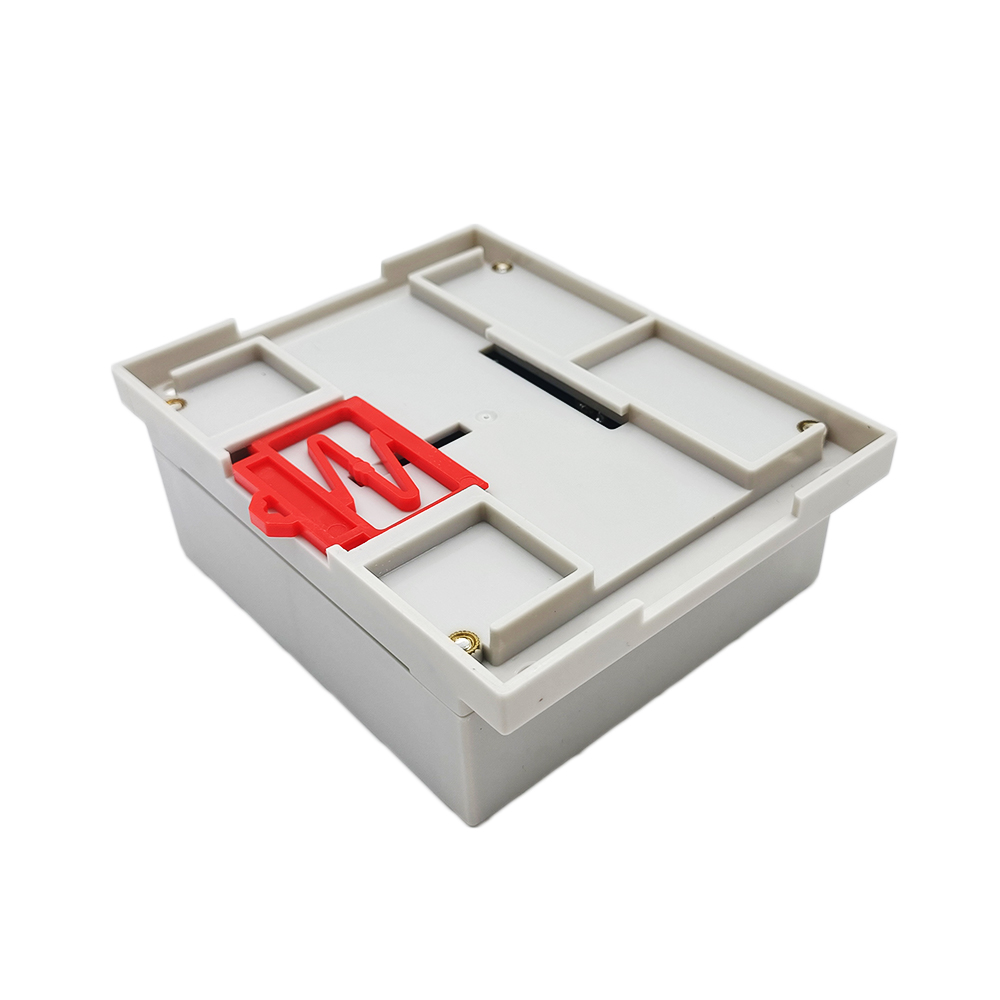

Parameter des Empfängers:
Modell Nr.: S1PF-DC12 / S1PF-DC24
Betriebsspannung: 12±1V DC (Modell S1PF-DC12) oder 24±2V DC (Modell
S1PF-DC24), die Betriebsspannung muss angegeben werden bei der Bestellung.
Ausgangsspannung: 12V DC (Modell S1PF-DC12) oder 24V DC (Modell S1PF-DC24)
Arbeitsfrequenz: 433.92 MHz
Statische Strom: ≤10mA
Nennstrom: 40A, daher darf der maximale Anlaufstrom des Linearantriebs oder
des Motors 40A nicht überschreiten.
Drahtbereich für die Terminals: 22-12 AWG
2 Wählbare Modi: Verriegelung, Momentan
Betriebstemperatur: -20°C bis +70°C
Maße des Gehäuse: 115 x 95 x 40 mm (4.5 x 3.7 x 1.6 Zoll)

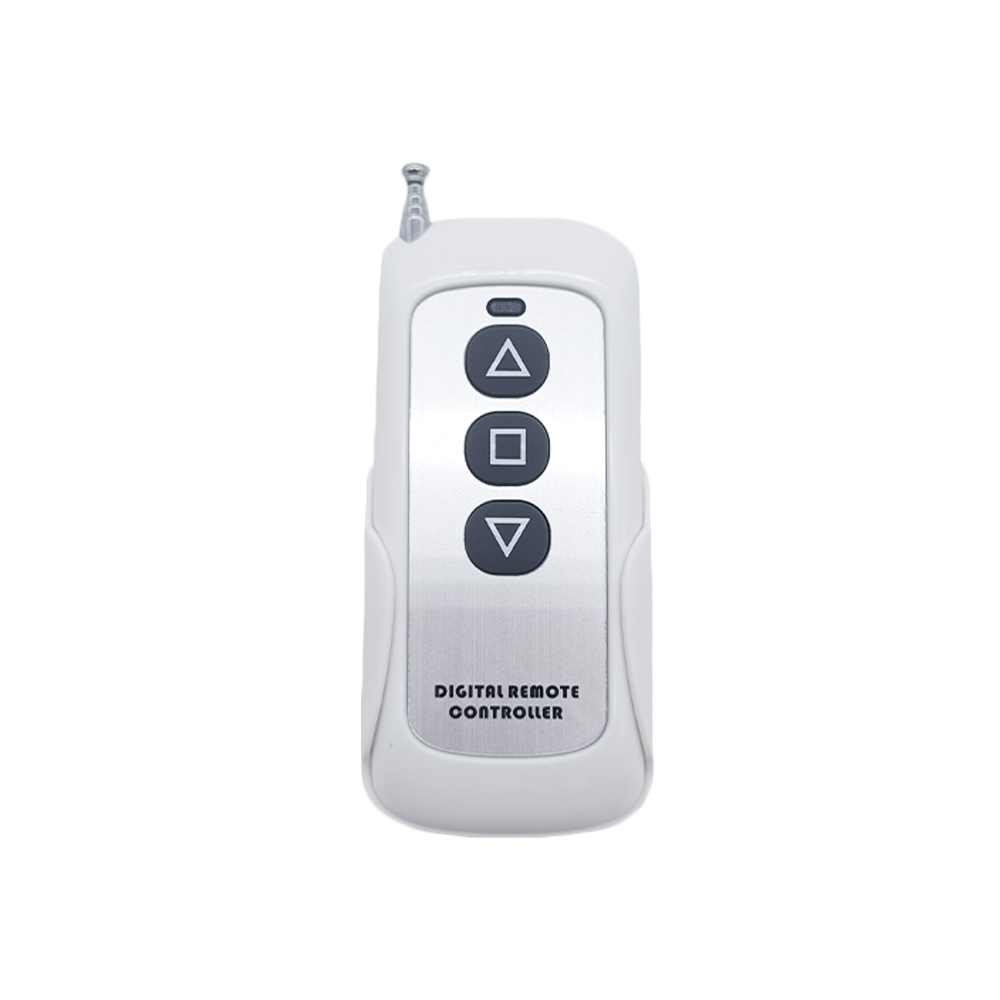

Parameter des Fernsteuerung / Handsender:
Modell Nr.: 0021126 (CP-3L)
Kanal/Knopf: 3
Tastensymbol:▲■▼
Betriebsspannung: 12V (1 x 23A -12V Batterie, kann 12 Monate benutzt werden)
Standby-Strom: 4uA
Betriebsstrom: 14mA
Betriebsfrequenz: 433Mhz
Sendeentfernung: 500m (theoretisch)

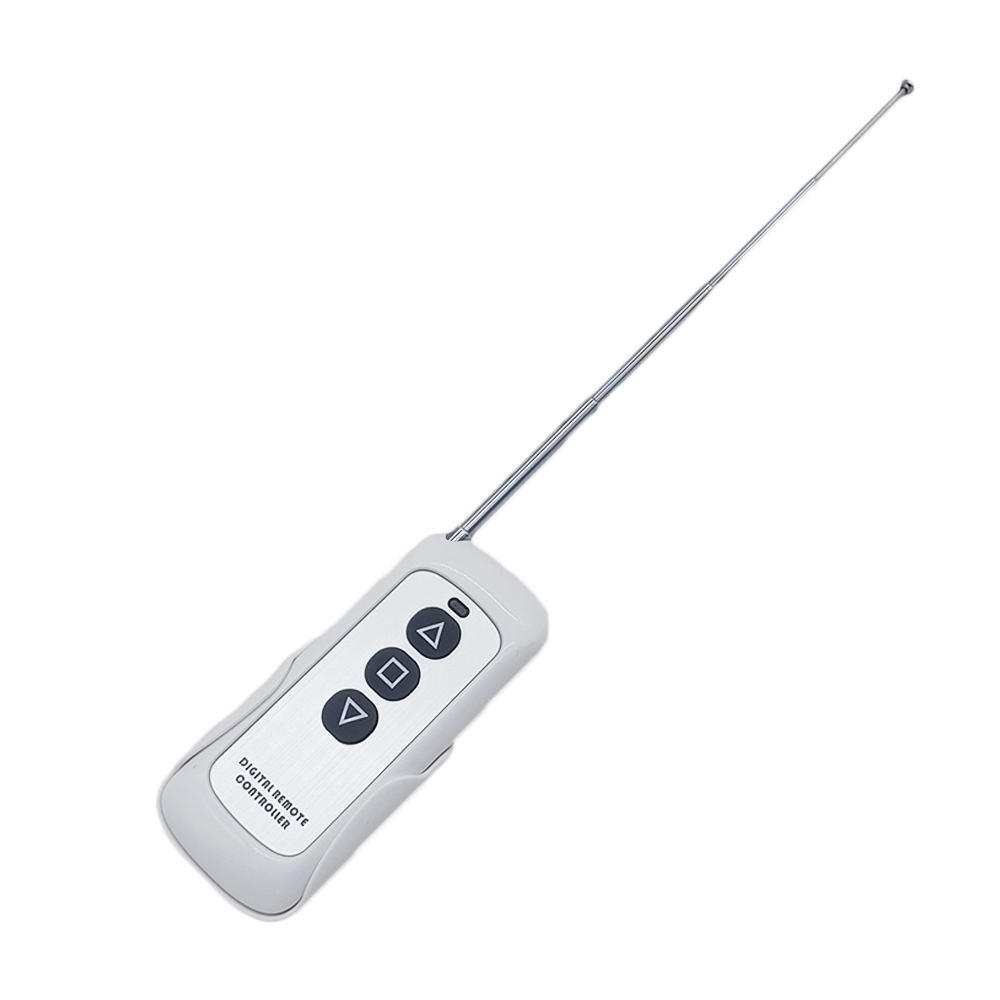

Wenn Sie die teleskopische Antenne verlängern, wird die Arbeitsreichweite
erweitern, die Arbeitsreichweite ist doppelt so große als früher.
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis +70 ° C
Einheit Mass: 92mm x 40mm x 15mm

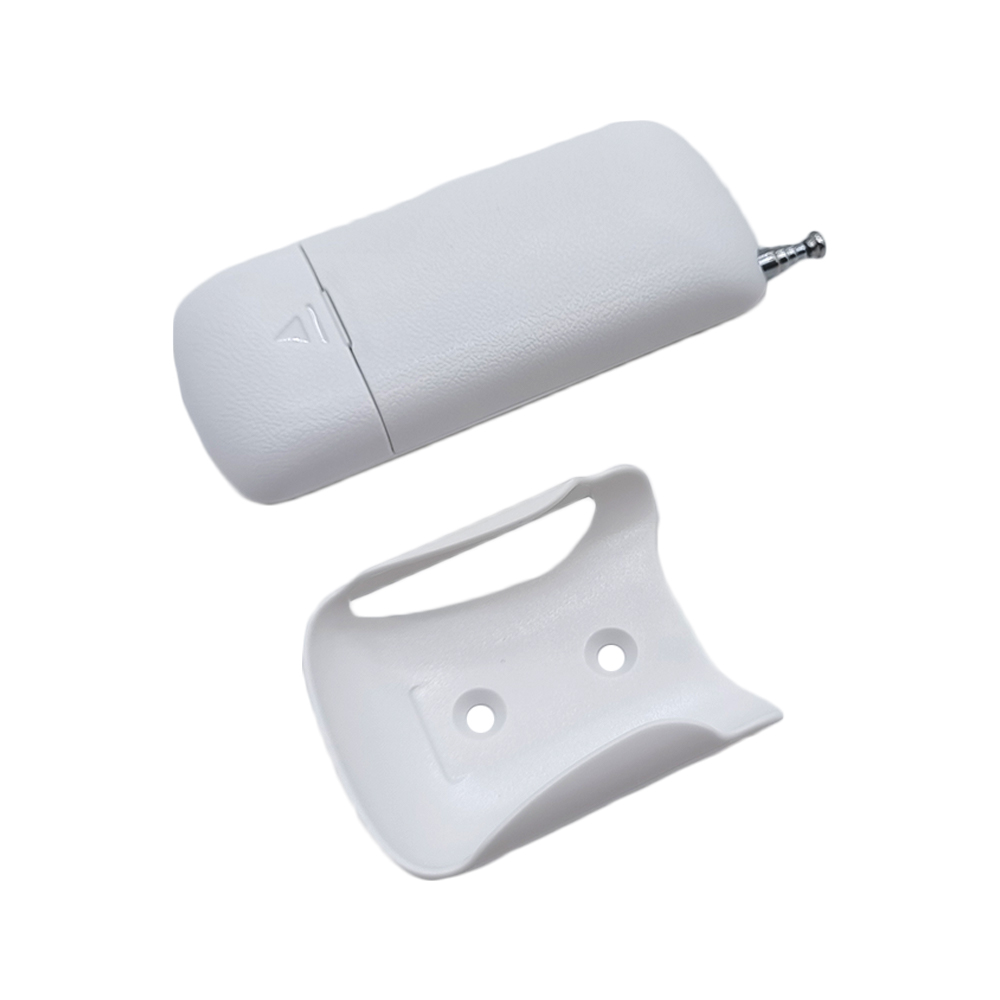

Mass von der Befestigungsbügel: 87mm x 63mm x 10mm
Passende Fernbedienungen:
Dieser Empfänger kann mit verschiedenen Sendern arbeiten, wie
CWC-3L
(wasserdicht, Reichweite von 50 Metern / 150 Fuß),
C-2-2
(Reichweite von 100 Metern / 300
Fuß),
C-3-2
(Reichweite von 100 Metern / 300 Fuß),
CP-3L
(Reichweite von 500
Metern / 1500 Fuß),
CV-2-2
(Reichweite von 500 Metern / 1500 Fuß),
CG-3
(Reichweite von 500 Metern / 1500 Fuß) oder
CB-3-2
(Reichweite von 1000 Metern / 3000
Fuß).
1) Wenn Sie den Empfänger in den Momentan modus versetzen, es sollte mit
Zwei Tasten Sender funktionieren, wie C-2-2 oder CV-2-2.
2) Wenn Sie den Empfänger in den Verriegelung modus versetzen, es sollte mit
drei Tasten Sender funktionieren, wie CWC-3L, C-3-2, CP-3, CG-3 oder CB-3-2.
Arbeitsentfernung:
Dieser Empfänger und verschiedene Sender bilden einen kompletten Satz, mit
dem unterschiedliche Arbeitsabstände erreicht werden können. Wenn es und der
Sender CP-3 beispielsweise einen vollständigen Satz bilden, kann der
maximale Arbeitsabstand in einem offenen Bereich 100 Meter erreichen. Wenn
es und der Sender CB-3-2 einen vollständigen Satz bilden, kann der maximale
Arbeitsabstand in einem offenen Bereich 1000 Meter erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne
Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird
es durch Bäume, Mauern oder andere Gebäude behindert und durch andere
Funksignale gestört. Daher kann es sein, dass der tatsächliche
Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Der mit einer externen Antenne ausgestattete Empfänger hat einen größeren
Arbeitsbereich als der mit einer internen Antenne ausgestattete Empfänger.
Verwendung:
Der Empfänger kann zur Steuerung des DC 12V / 24V Motors oder des
Linearantriebs verwendet werden. Wenn die Stromversorgung dieser Geräte DC
12V beträgt, sollten Sie den Empfänger mit derselben DC 12V Version
auswählen. Wenn die Stromversorgung dieser Geräte DC 24 V beträgt, sollten
Sie den Empfänger mit derselben DC 24 V Version auswählen.
Verdrahtung:
Wenn Sie einen 12V / 24V Gleichstrommotor oder einen Linearantrieb steuern
möchten, machen wie folgende:
1) Verbinden Sie den Pluspol der Gleich Stromversorgung an Klemme <+> von
Eingangs, und Verbinden Sie den Minuspol der Gleich Stromversorgung an
Klemme <-> von Eingangs.
2) Verbinden Sie zwei Drähte des Motors oder des Linearantriebs an den
Klemmen . Sie können diese beiden Drähte austauschen, um die
Drehrichtung des Motors oder die Bewegungsrichtung des Linearantriebs zu
ändern.
Einstellen des verschiedenen Kontrolle Modis:
Der Empfänger wird vor Verlassen des Werks in den Verriegelungsmodus
versetzt. Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie
folgt:
Hinweis: Nach dem Ändern des Steuermodus muss der Empfänger neu gestartet
werden.
1) Einstellung der Modus Verriegelung: Stellen Sie den Modusschalter im
Empfänger auf L.
Der Betrieb durch den Sender CP-L:
Drücken Sie die Taste ▲ am Sender: Motor dreht sich in positiver Richtung,
oder Linearantrieb fährt aus.
Drücken Sie die Taste ▼ am Sender: Motor dreht sich in Umkehrrichtung, oder
der Linearantrieb fährt ein.
Drücken Sie die Taste ■ am Sender: Motor oder Linearantrieb stoppt.
Hinweis: Wenn Sie die Bewegungsrichtung des Motors oder Linearantriebs
ändern möchten, du solltest es zuerst aufhalten, und dann so betreiben dass
er in die andere Richtung läuft.
2) Einstellung der Modus Momentan: Stellen Sie den Modusschalter im
Empfänger auf M.
Der Betrieb durch den Sender CP-3:
Drücken und halten die Taste ▲ am Sender: Motor dreht sich in positiver
Richtung, oder Linearantrieb fährt aus.
Lassen Sie die Taste ▲ los: Motor oder Linearantrieb stoppt.
Drücken und halten die Taste ▼ am Sender: Motor dreht sich in Umkehrrichtung,
oder der Linearantrieb fährt ein.
Lassen Sie die Taste ▼ los: Motor oder Linearantrieb stoppt.
Grenzwert Steuerklemmen:
Der Empfänger verfügt über Grenzwert Steuerklemmen, und Sie können externe
Geräte (mit normalerweise geschlossenem Kontakt) wie Sensoren und
Endschalter an die Grenzwert Steuerklemmen anschließen und diese dann zum
Stoppen des Motors oder des Linearantriebs verwenden.
Sie können beispielsweise einen normalerweise geschlossenen Endschalter an
die Klemmen und anschließen, und einen weiteren normalerweise
geschlossenen Endschalter an die Klemmen und anschließen. Wenn
sich der Motor in positiver Richtung dreht oder der Linearantrieb
ausgefahren ist, wenn zwei Klemmen und getrennt sind, Motor oder
Linearantrieb stoppt automatisch. Wenn sich der Motor in Umkehrrichtung
dreht oder der Linearantrieb einfährt, wenn zwei Klemmen und
getrennt sind, Motor oder Linearantrieb stoppt automatisch.
Verdrahtete Steuerklemmen:
Der Empfänger hat Verdrahtete Steuerklemmen, sie können externe Geräte (mit
normalerweise offenem Kontakt) wie Handschalter an Verdrahtete Steuerklemmen
anschließen, und diese dann zum Stoppen des Motors oder des Linearantriebs
verwenden.
Beispielsweise können Sie Handschalter mit drei Tasten gemäß dem folgenden Schaltplan
an die verdrahteten Steuerklemmen , , und anschließen.
1) Steuermodus Verriegelung:
Wenn zwei Klemmen und angeschlossen werden, dreht sich der Motor
in positive Richtung oder der Linearantrieb fährt aus. Wenn zwei Klemmen
und angeschlossen werden, stoppt der Motor oder Linearantrieb.
Wenn zwei Klemmen und angeschlossen werden, dreht der Motor die
Umkehrrichtung oder der Linearantrieb fährt ein. Wenn zwei Klemmen
und angeschlossen werden, stoppt der Motor oder Linearantrieb.
2) Steuermodus Momentan:
Wenn zwei Klemmen und angeschlossen werden, dreht sich der Motor
in positive Richtung oder der Linearantrieb fährt aus. Wenn zwei Klemmen
und getrennt werden, stoppt der Motor oder Linearantrieb.
Wenn zwei Klemmen und angeschlossen werden, dreht der Motor die
Umkehrrichtung oder der Linearantrieb fährt ein. Wenn zwei Klemmen und
getrennt werden, stoppt der Motor oder Linearantrieb.
Retoure oder Austausch:
Die Linearantriebe sind kundenspezifische Produkte, wir müssen sie gemäß den
in Ihrer Bestellung angegebenen Parametern herstellen, damit wir keine
Rücksendungen akzeptieren oder Bestellungen stornieren können. Bestellen
Kunden ungeeignete Linearantriebe selbst, nehmen wir auch keinen Umtausch
an, bitte haben Sie Verständnis.
Wir können 3D CAD Modell Dateien im STEP-Format für Linearantriebe zur
Verfügung stellen. Bitte kontaktieren Sie uns per E-Mail, wenn Sie sie
benötigen.
