Hallo, willkommen in unserem Shop. FernKontrolle bietet Ihnen die hochwertigen Fernbedienungsgeräte. Wir empfehlen Ihnen, unsere Fragen und Antworten zu lesen, bevor Sie Ihre Entscheidung treffen. Wenn Sie weitere Fragen haben, nehmen Sie bitte Kontakt mit uns auf. Wir werden Ihnen so bald wie möglich antworten.
Anwendung: Es kann in der Industrie-Automatisierung-, Landwirtschaft- und Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Drahtlose Fernbedienung Produkte auf Land, Wasser und Luft, wie Funklichtschalter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder usw.
Drahtlose Steuerung, einfach zu installieren

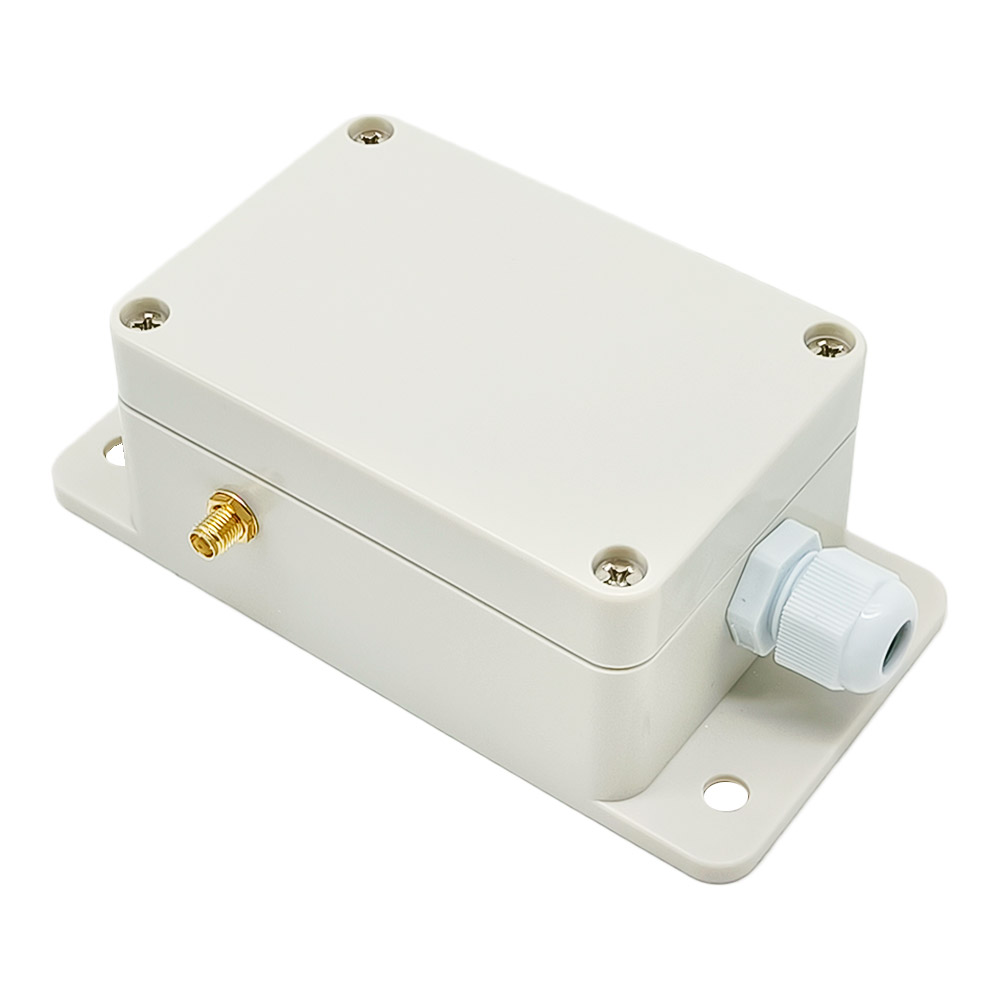

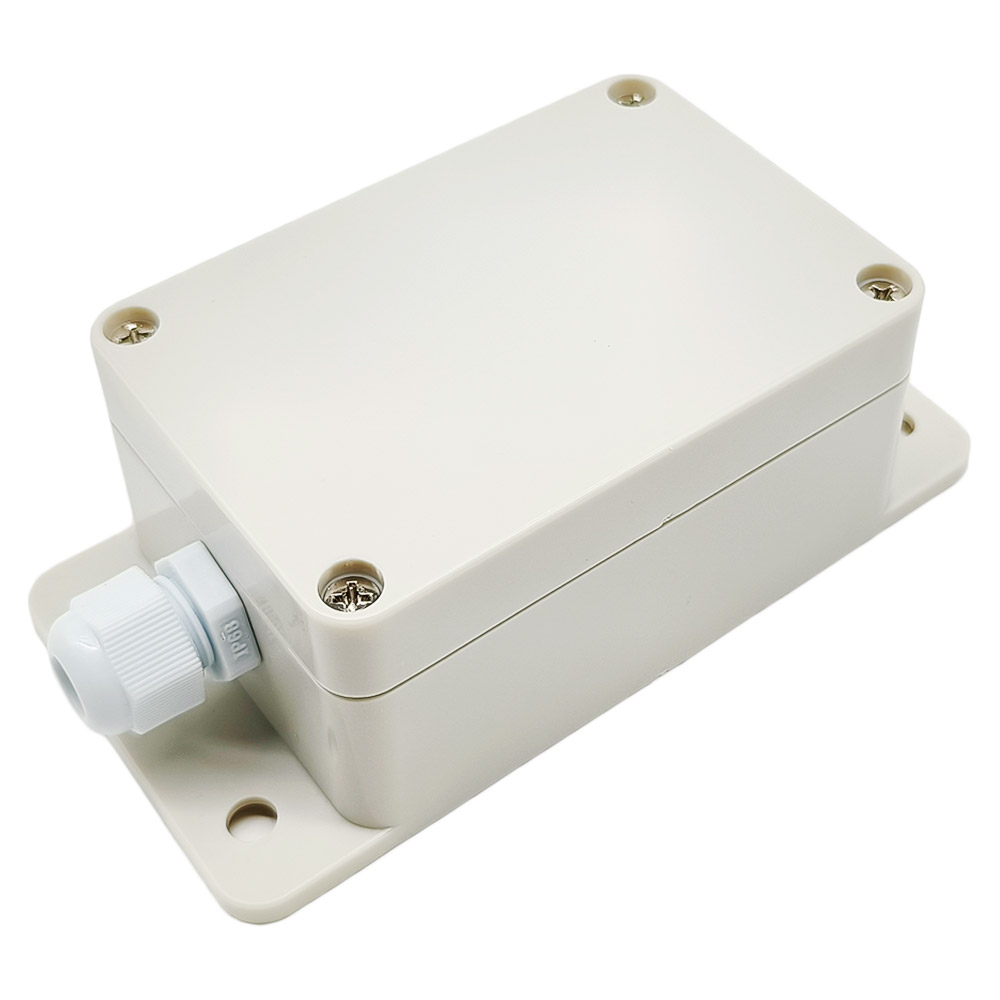

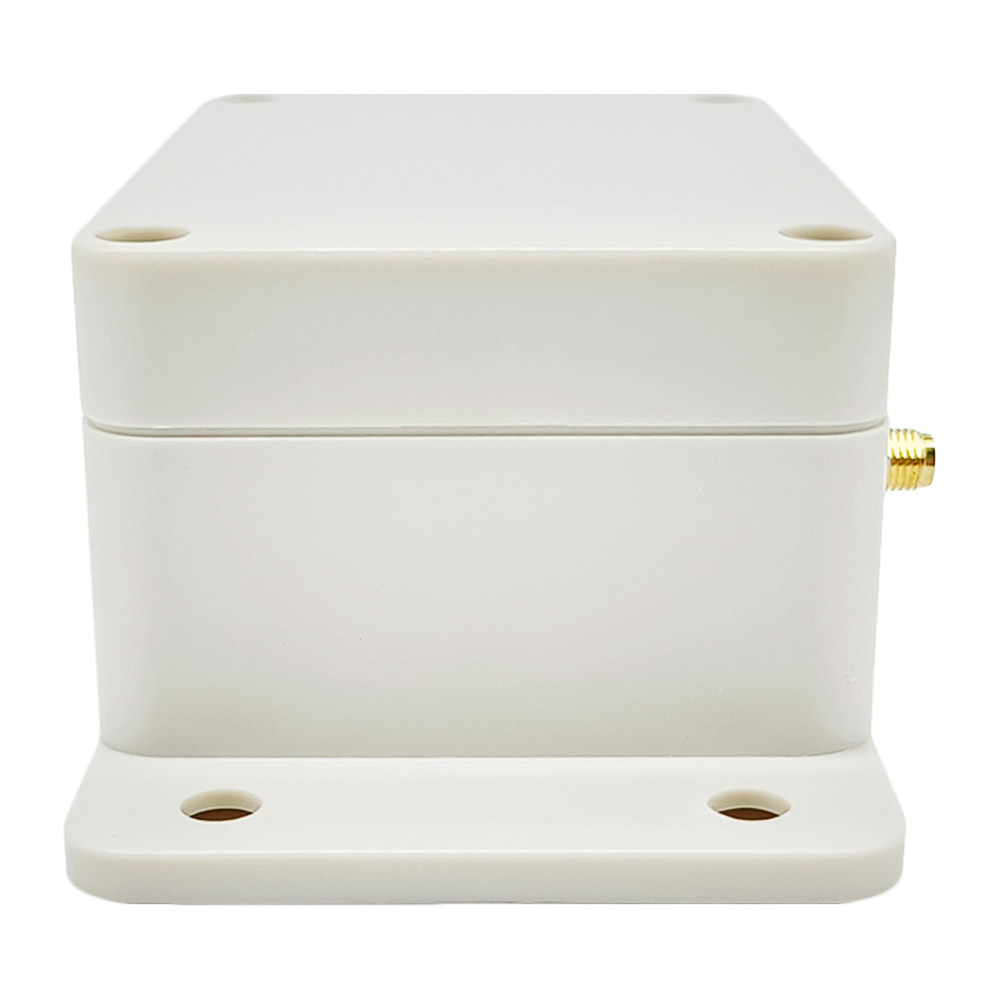

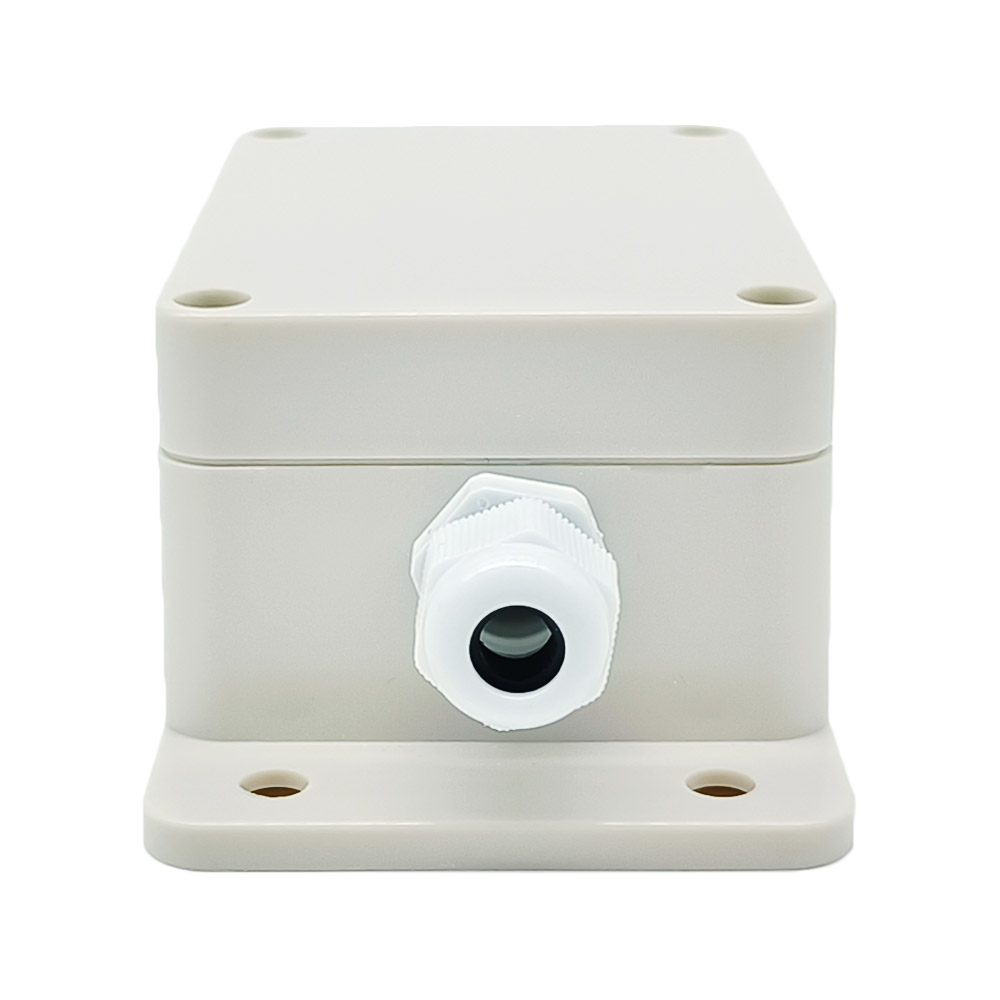

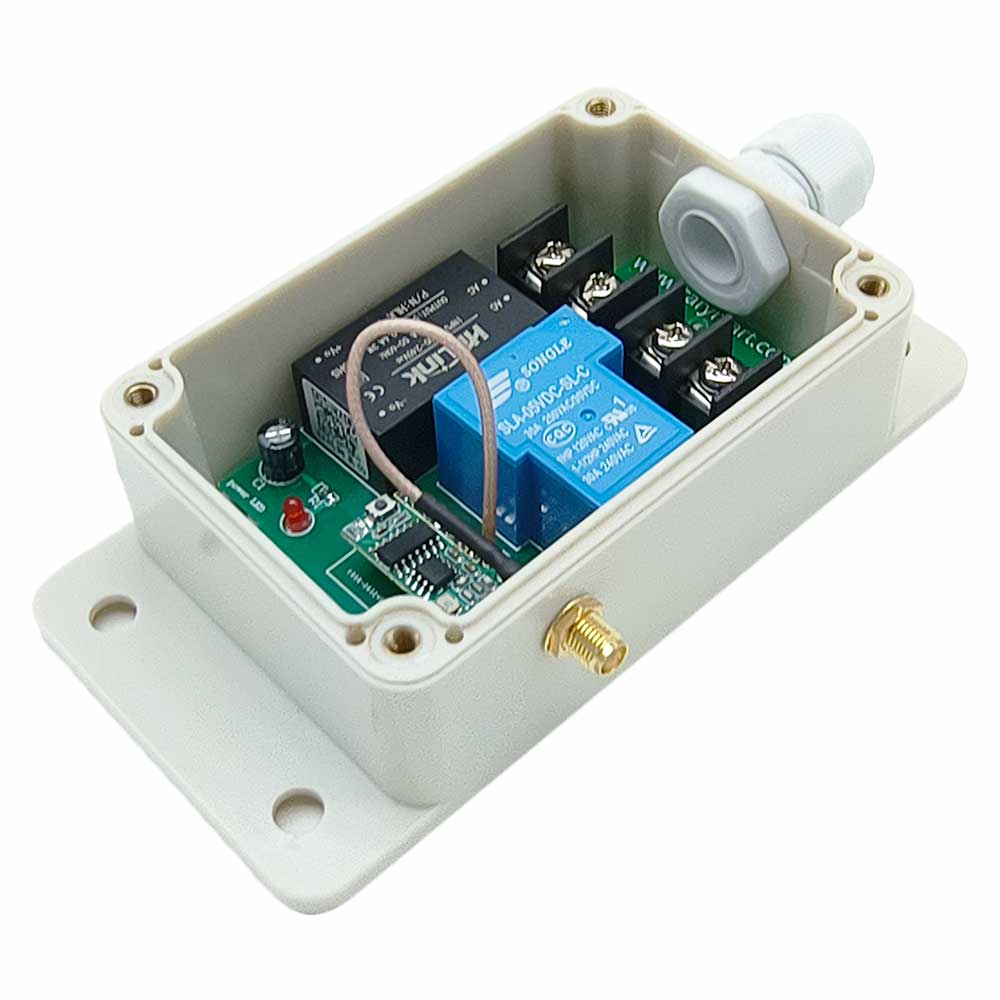

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann draußen installiert werden.
Universaleingang: unterstützen Spannung von AC110V (100V ~ 120V), weit werden die in den USA, Kanada verwendet ... und Spannung von AC220V (200V ~ 240V), in Großbritannien, Frankreich ...
AC-Power Output: Es kann AC-Steuergerät mit Spannung 110V / 120V / 230V / 240V AC.
Hochleistung: Jeder Kanal kann bei maximalem Strom 30A arbeiten. Die Hochleistungdes Gerätes ist 3000W/110V, 6000W/220V.
Verdrahtete Steuerklemmen: Sie können Sensoren, Endschalter, Handschalter oder externe Geräte zur Steuerung des Empfängers verbinden.

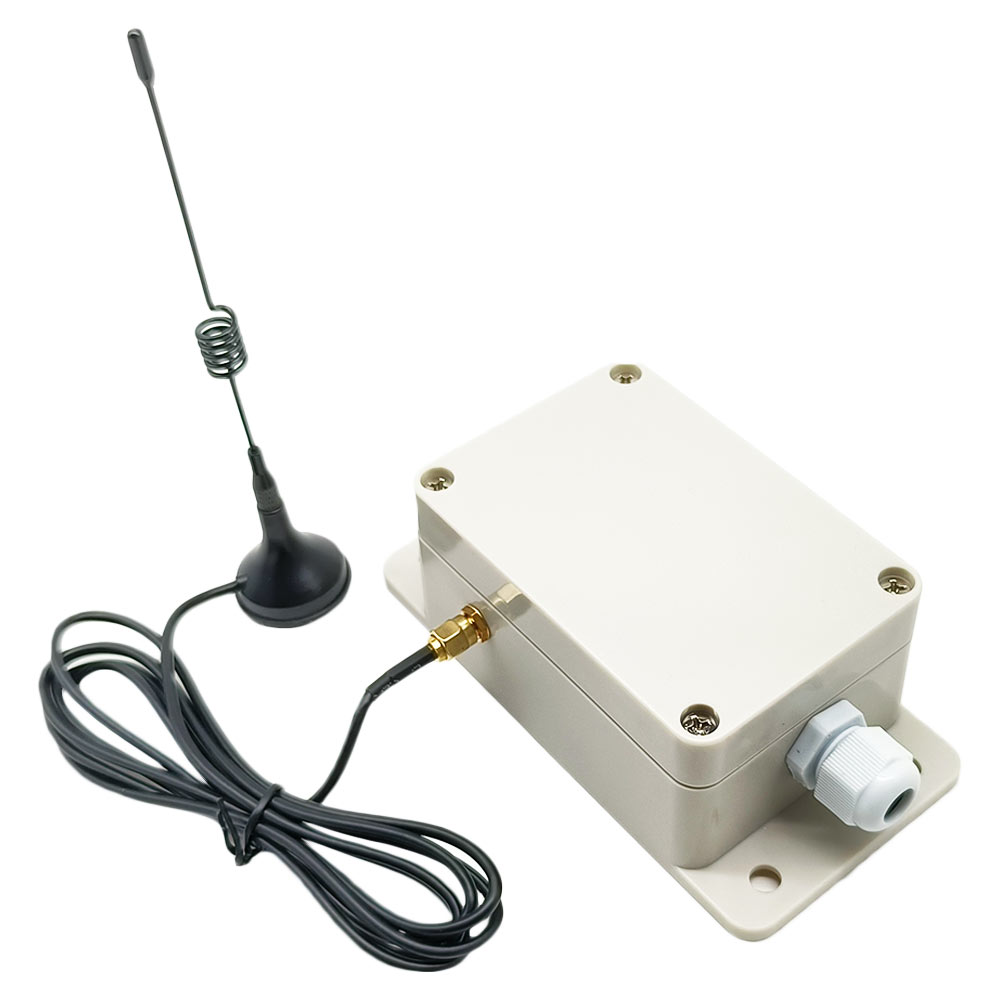

Mit der externe Antenne kann es die Reichweite erhöhen.
Design mit geringer Leistung und Hochgeschwindigkeit-CMOS-Technologie.
Sie könnten den Empfänger mit Sender (Fernbedienung) von jedem Ort innerhalb einer zuverlässigen Entfernung ein-/ ausschalten.
Die drahtlose Funksignale können durch Wände, Böden und Türen gehen.
Geschutzt vor Gegenstrom und übermäßigem Strom.
Zuverlässige Kontroll: Der Empfänger kann nur mit dem Sender arbeiten, der die gleichen Code verwendet.
Ein/mehrere Sender kann ein/mehrere Empfänger gleichzeitig kontrollieren.
Sie könnten zwei oder mehre Anlagen in gleichen Ort benutzen
Maximale Betriebsstrom von Relais: 30A / Jeder Kanal

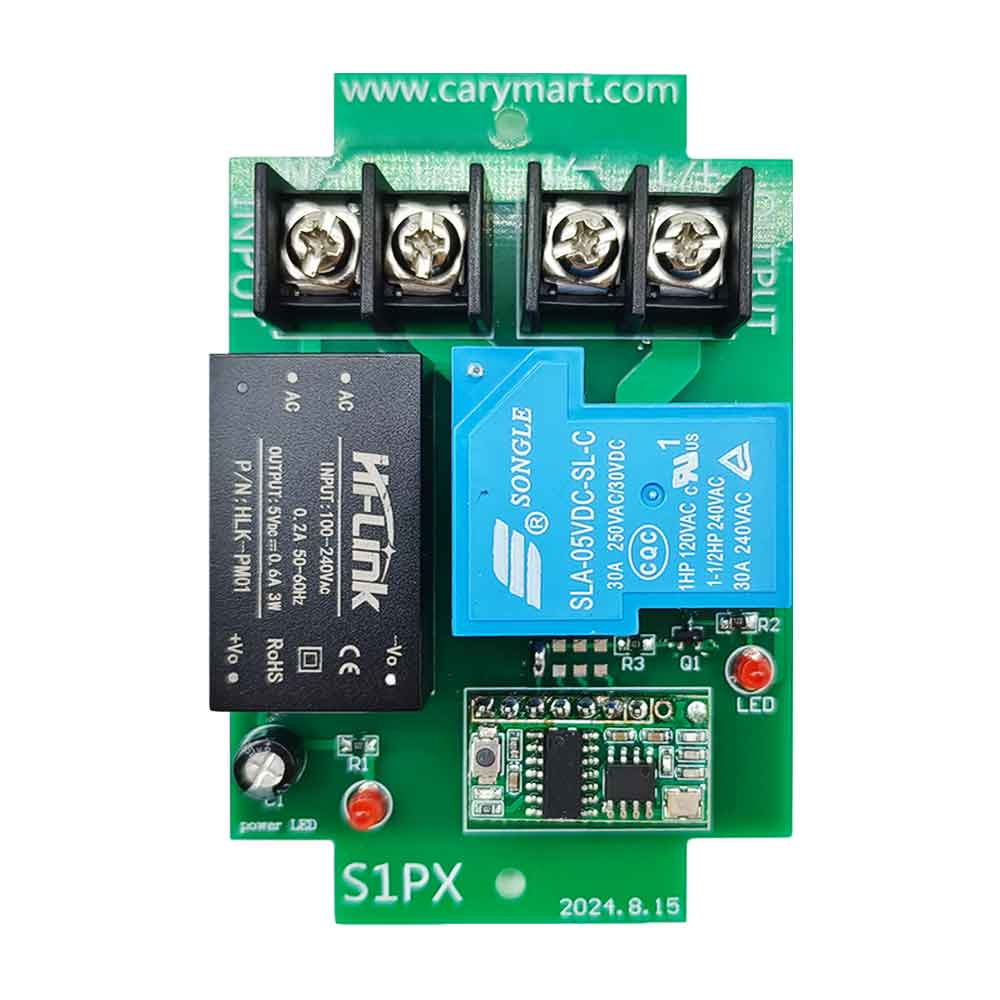

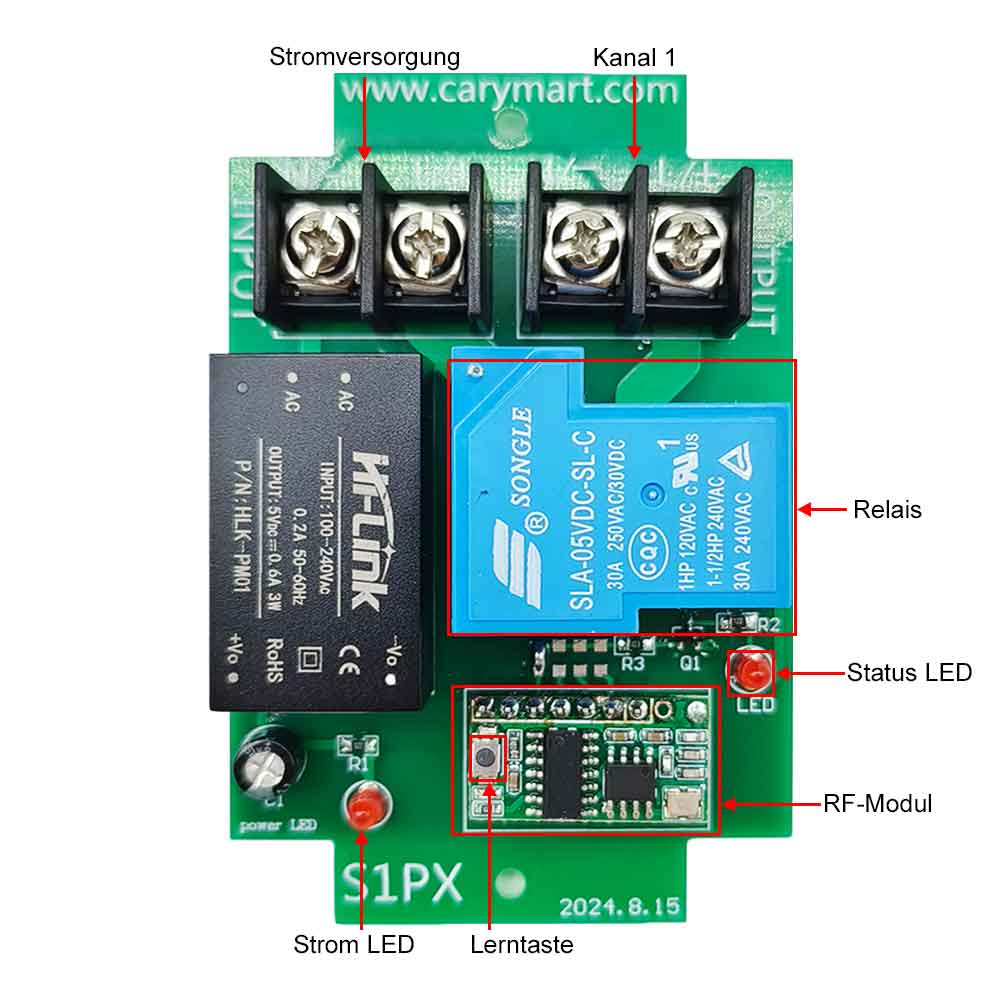

Maße der PCB: 90mm x 59mm x 18mm

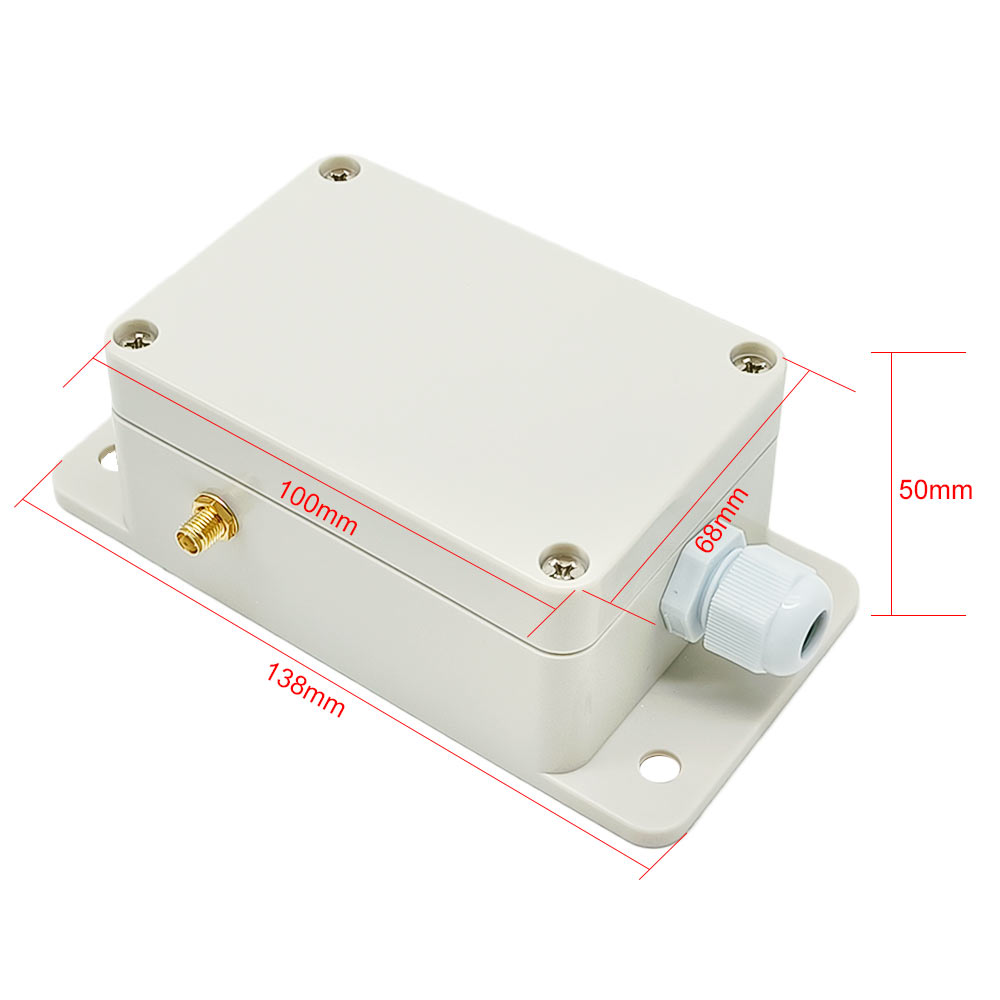

Maße des Gehäuses: 100mm x 68mm x 50mm
Arbeiten mit Festcode-Sender oder Lernen-Code Sender

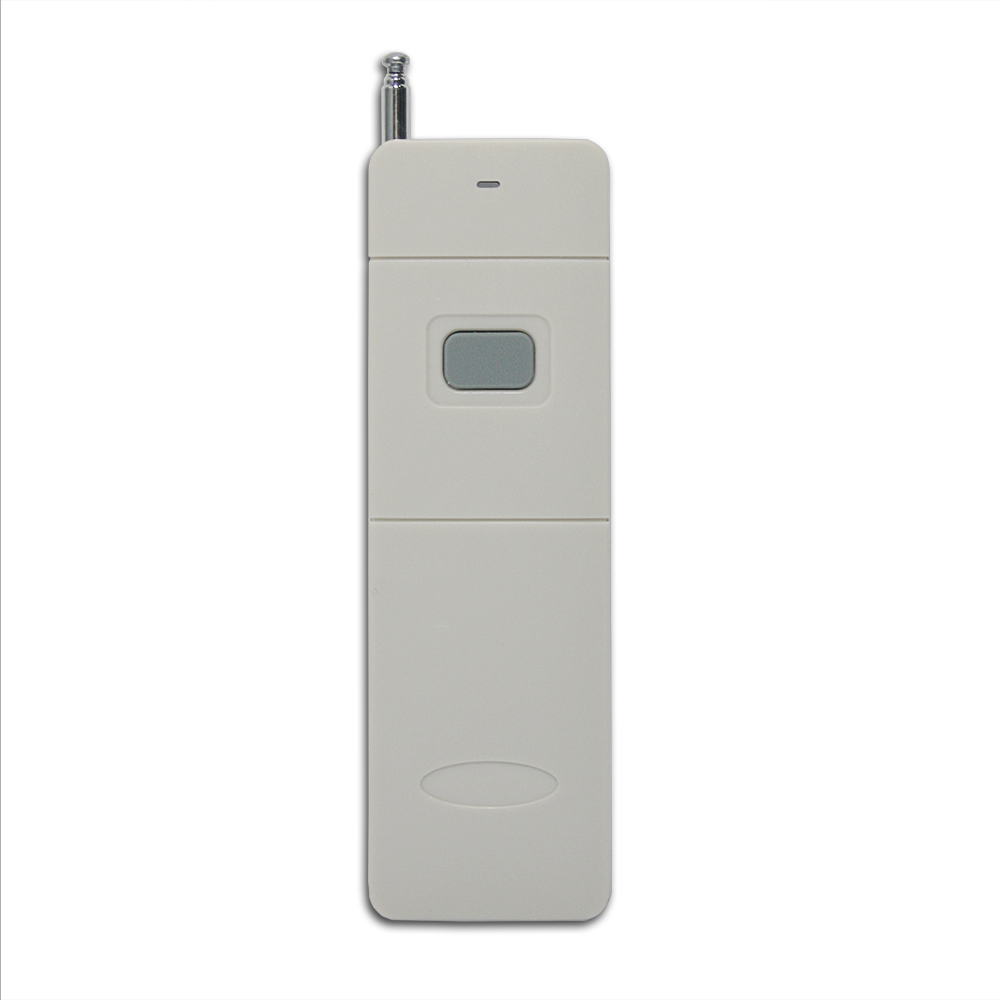

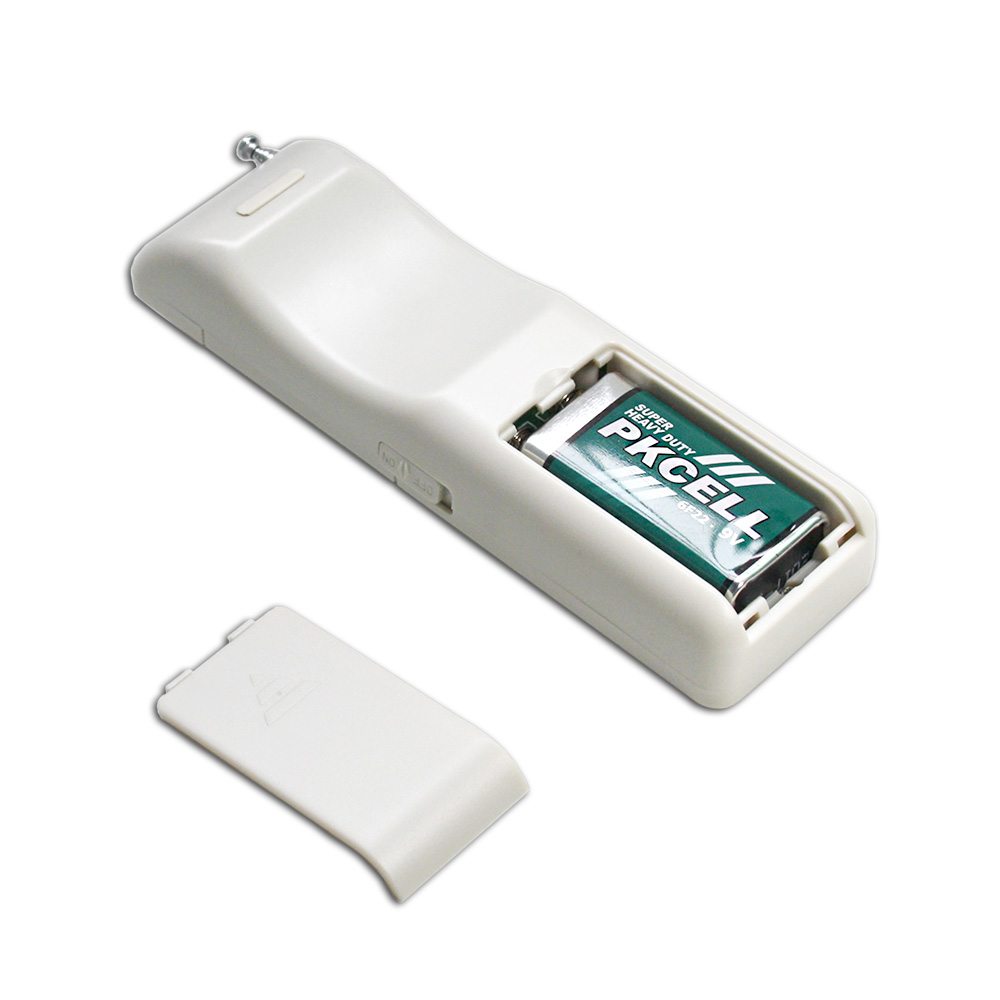

Sender:
Modell Nr.:0021023 (CB-1)
Farbe des Gehäuses: Weiß
Kanal/Knopf: 1
Symbol des Knopfs: kein Symbol
Betriebsspannung: 12V (1 x 23A-12V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom: 30mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: PT2262 / PT2264 / SC2262
Enkodierung Typ: Festcode durch Löten, bis zu 6561 Kodes
Sendeentfernung: 1000m / 3000ft (Theoretisch)
Die Entfernung 1000m ist eine theoretische Daten, es soll auf freiem Ort bedient werden, keine Hindernisse, keine anderen Störungen. Aber wenn es getestet wird, gibt es Bäume, Wände oder andere Hindernisse, und es gibt viele Störungen von anderen Signalen. Vielleicht kann die tatsächliche Entfernung daher 1000m nicht erreichen.
Wenn Sie die teleskopische Antenne verlängern, wird die Arbeitsreichweite erweitern, die Arbeitsreichweite ist doppelt so große als früher.
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis +70 ° C
Einheit Mass: 135mm x 42mm x 25mm
Gewicht: 95g
Nutzungen: Garagentore, Motorräder, Auto Wecker Produkte, Haus Sicherheit Produkte, drahtlose fernkontrollierende Produkte, industrielle kontrollierende Produkte.
Passender Sender:

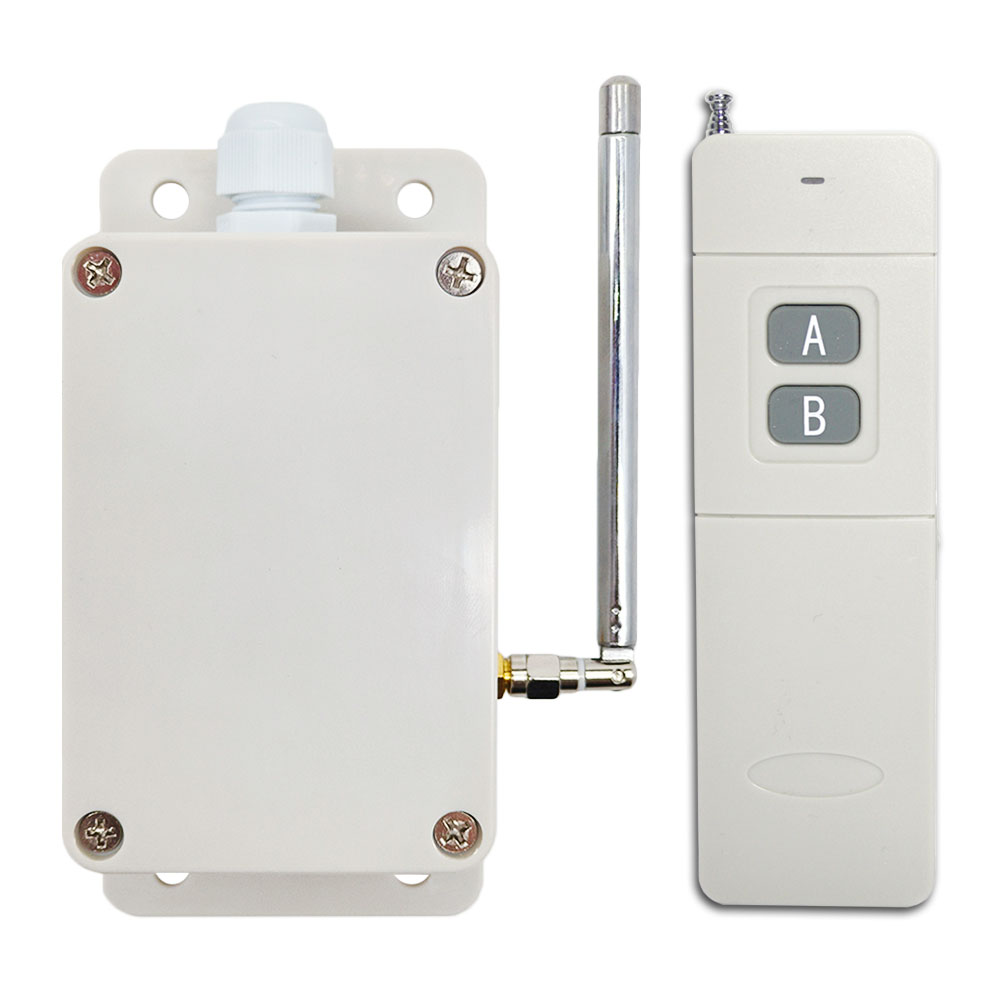

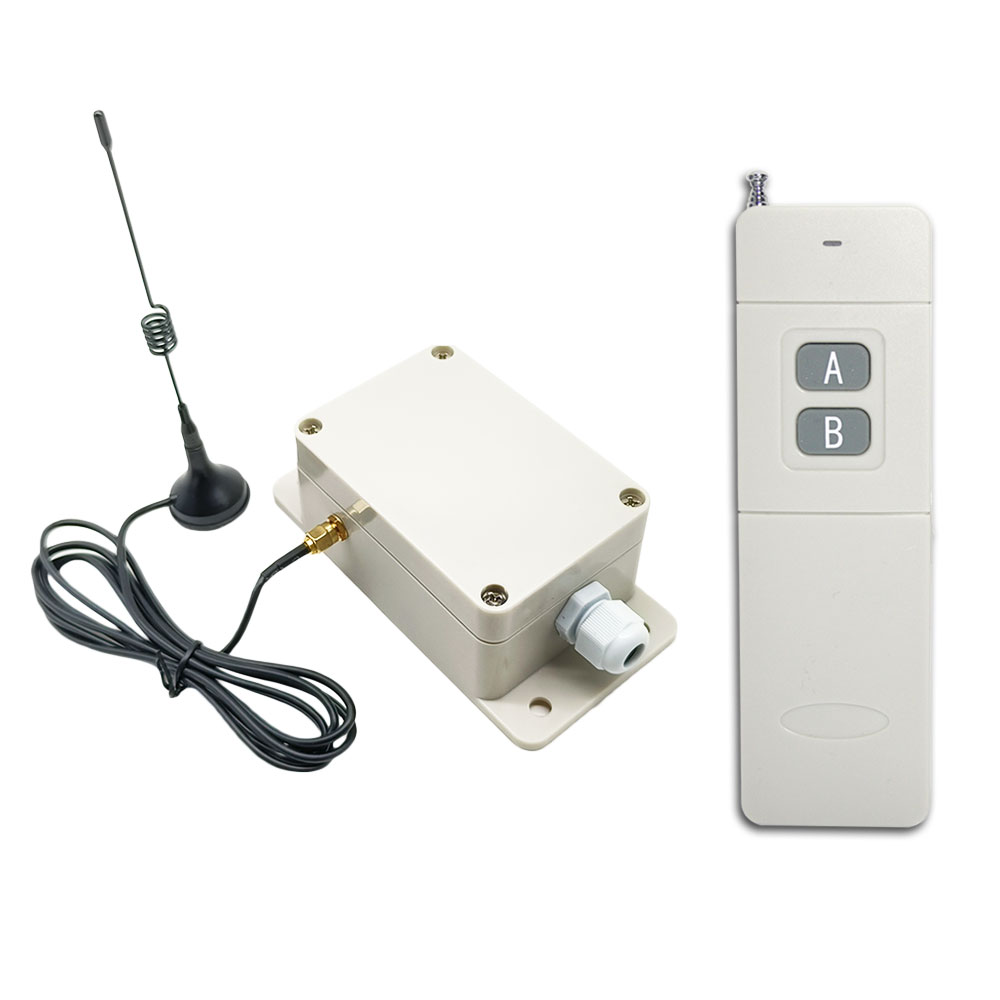

Der Empfänger kann mit verschiedenem Sender, wie Modell C-1 / C-2 (100M), CWB-1 / CWB-2 (50M, wasserdicht), CP-1 / CP-2/CV-2 (500M), oder CB-1 / CB-2 (1000M), CBW-1/CBW-2 (1000M, wasserdicht) usw..
Die Reichweite:
Mit dem Sender wie CB-2 kann die Reichweite max. 2000M im Freifeld. Die Entfernung von 2000M ist ein theoretische Wert. Es soll auf einer öffentlichen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, noch kann es durch anderen Signale gestört werden. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.

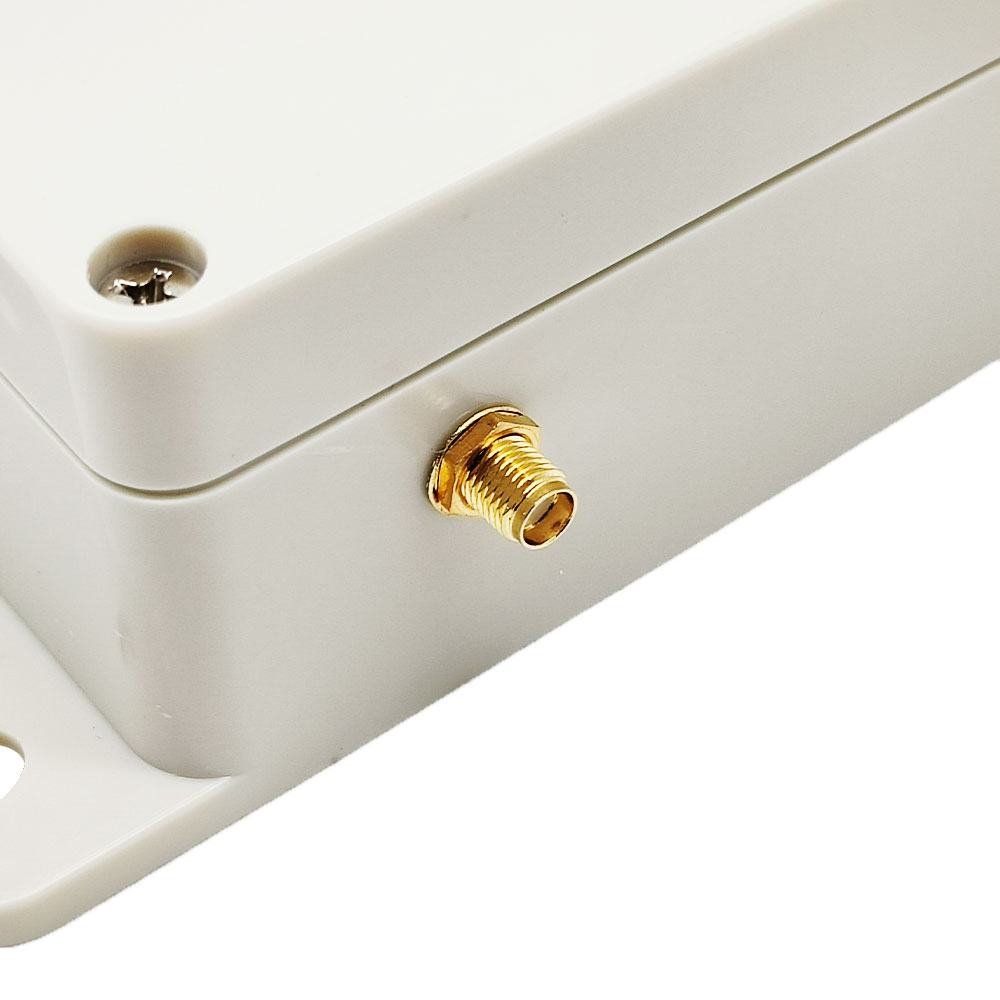

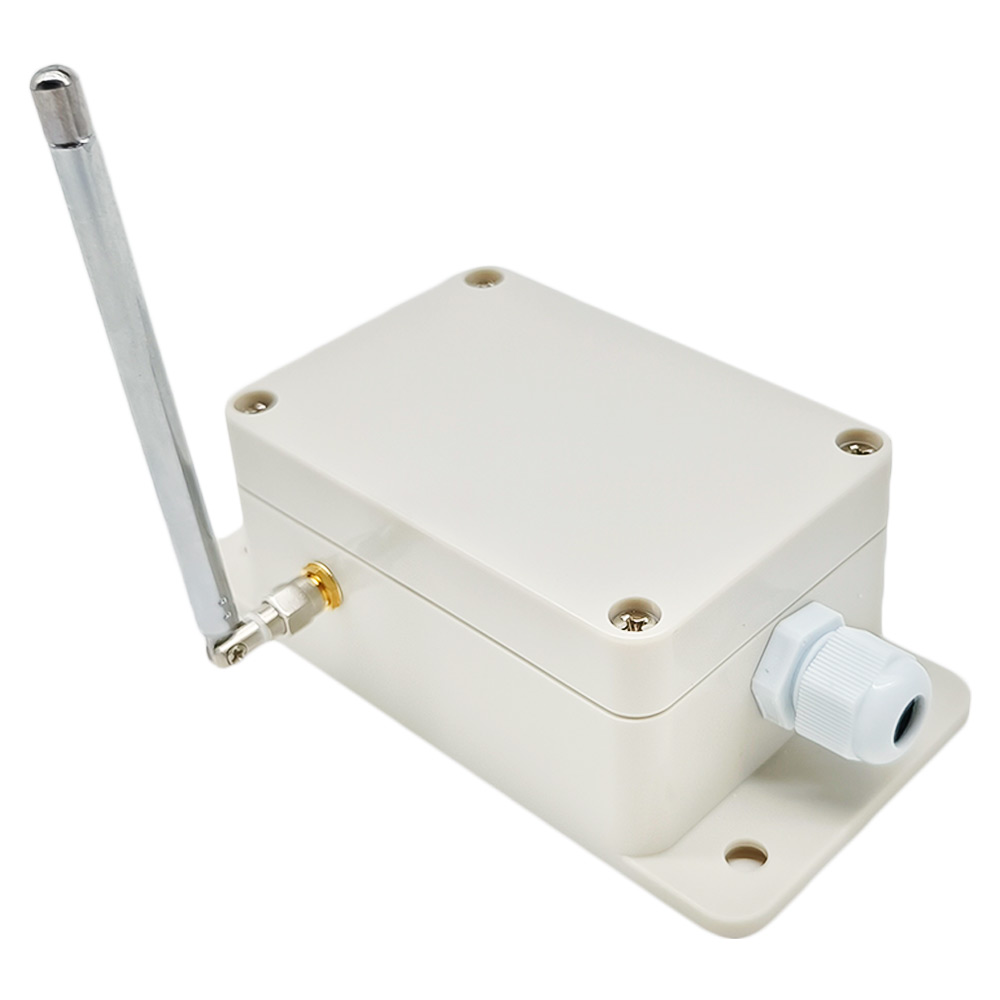

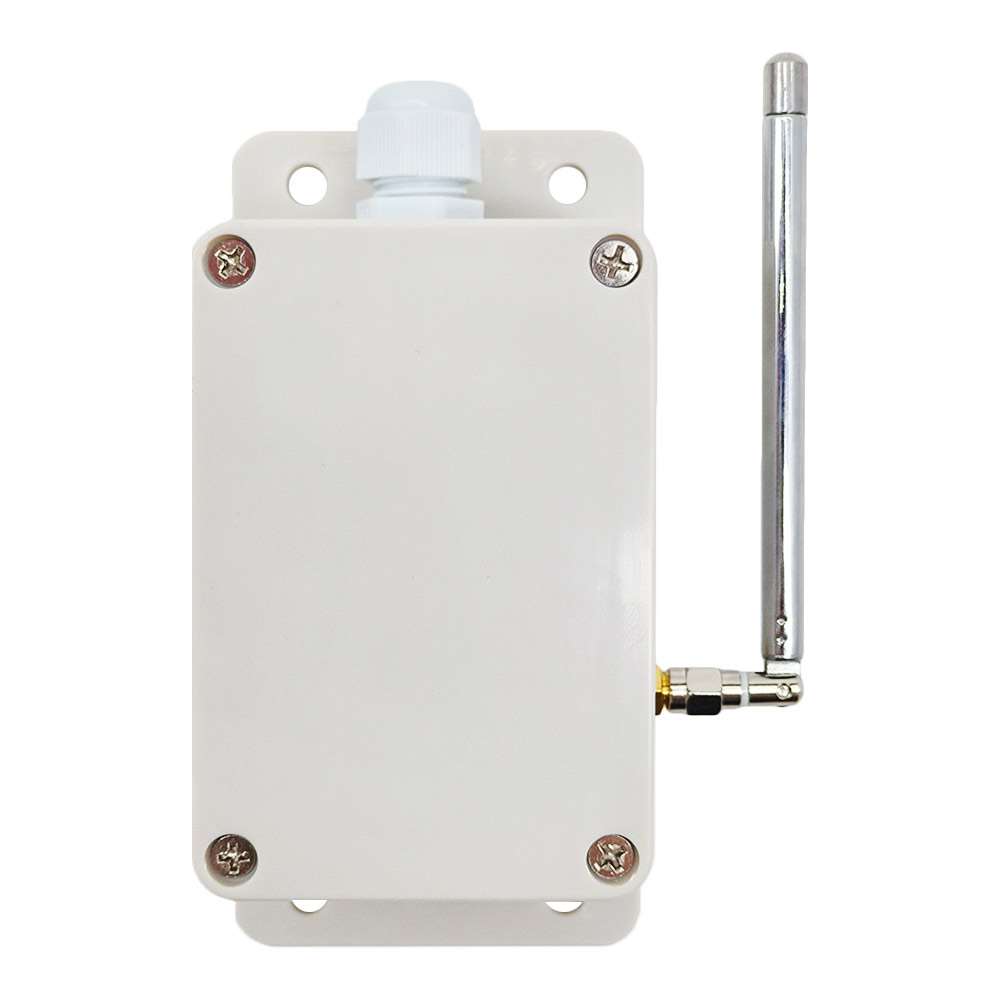

Externe Teleskopisch Antenne:
Länge des externen Teleskopischen Antenne: 108mm / 445mm (erstrecken)
Wenn Sie sich die externe Teleskopische Antenne erstrecken, kann es einen weiteren Arbeitsbereich haben.

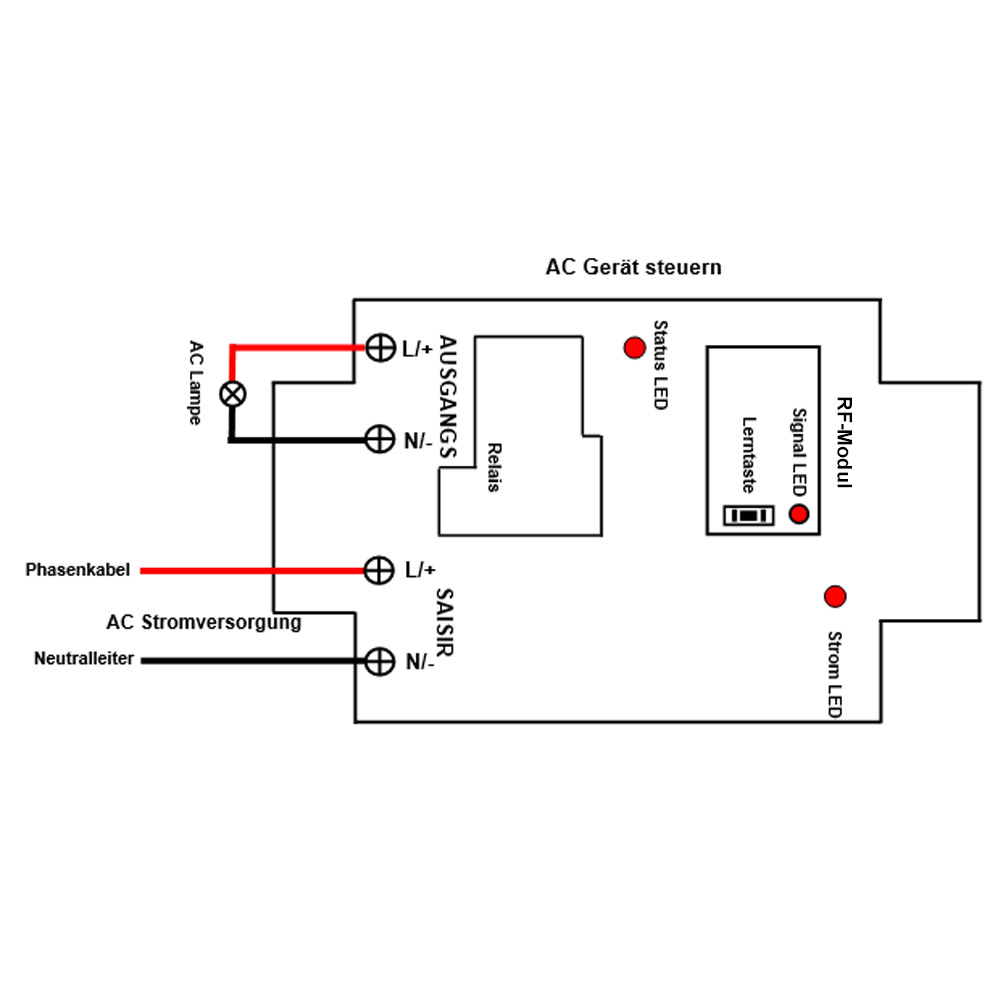

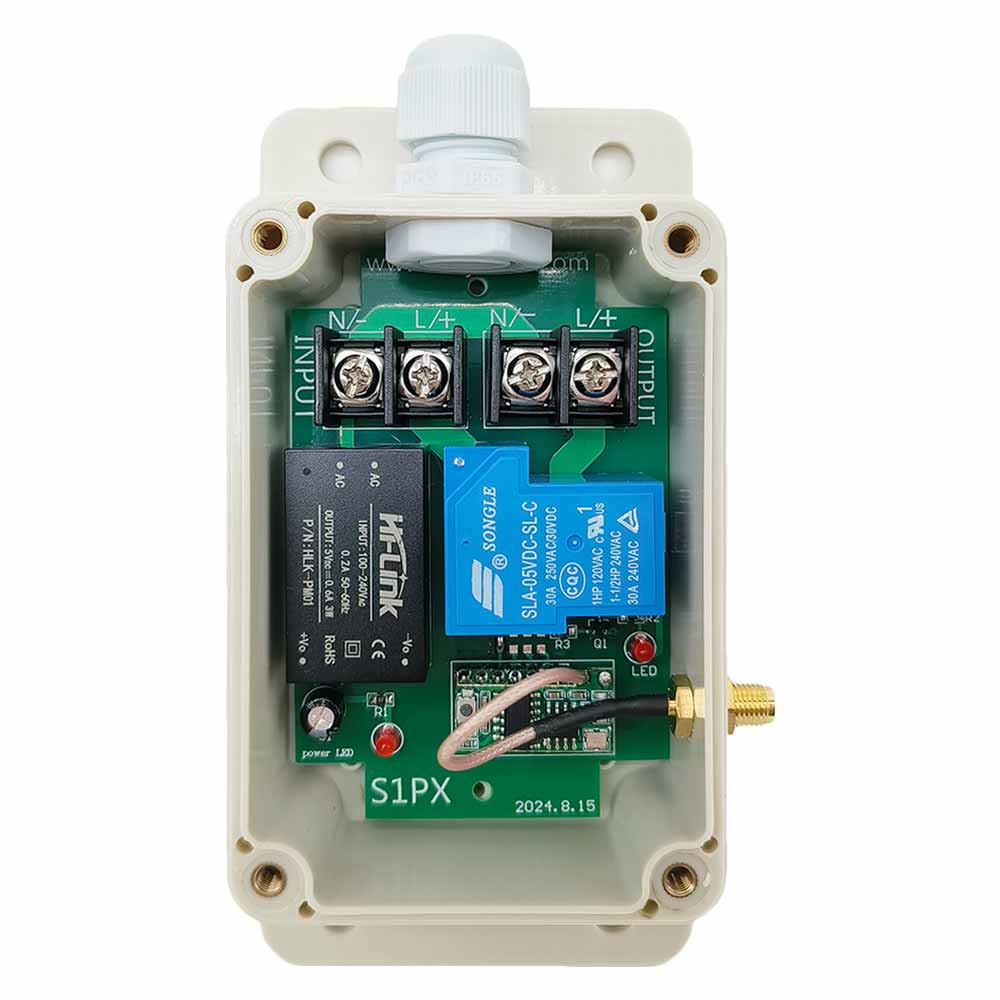

Verdrahtung:
Wenn Sie ein AC 230V Licht steuern, machen wie folgende:
1.Schließen Pluspol von AC Stromversorgung an “L / +” von INPUT an, und Schließen Minuspol Draht von AC Stromversorgung an “N / -” von INPUT an..
2.Schließen Pluspol von Lampe an "L / +" von OUTPUT an, schließen Minupol von Lampe an "N / -" von OUTPUT an.
Einstellung verschiedene Kontrolle Modus(Wir haben den Empfänger als Toggle-Steuermodus vor der Lieferung eingestellt, Wenn Sie andere Kontrollemodus verwenden, machen Sie folgende Operation):
Einstellung Kontrolle Modus Toggle (mit Sender CB-1): Nur Verbinden mit Steckbrücke-2.
Kontrolle Modus Toggle: Drücken -> an; Drücken Sie Nochmal -> Aus.
Drücken Sie den Knopf des Senders: Ausgangsklemme gibt AC Strom aus, das Licht ist an.
Drücken Sie den Knopf noch einmal: Ausgangsklemme stoppt den Ausgang, das Licht ist aus.
Einstellung Kontrolle Modus Momentan (mit Sender CB-1): Nur Verbinden mit Steckbrücke-1.
Kontroll Modus Momentan: Drücken und halten -> an; Los/Freigeben -> Aus.
Drücken und halten Sie den Knopf des Senders: Ausgangsklemme gibt AC Strom aus, das Licht ist an.
Lassen Sie den Knopf frei: Ausgangsklemme stoppt den Ausgang, das Licht ist aus.

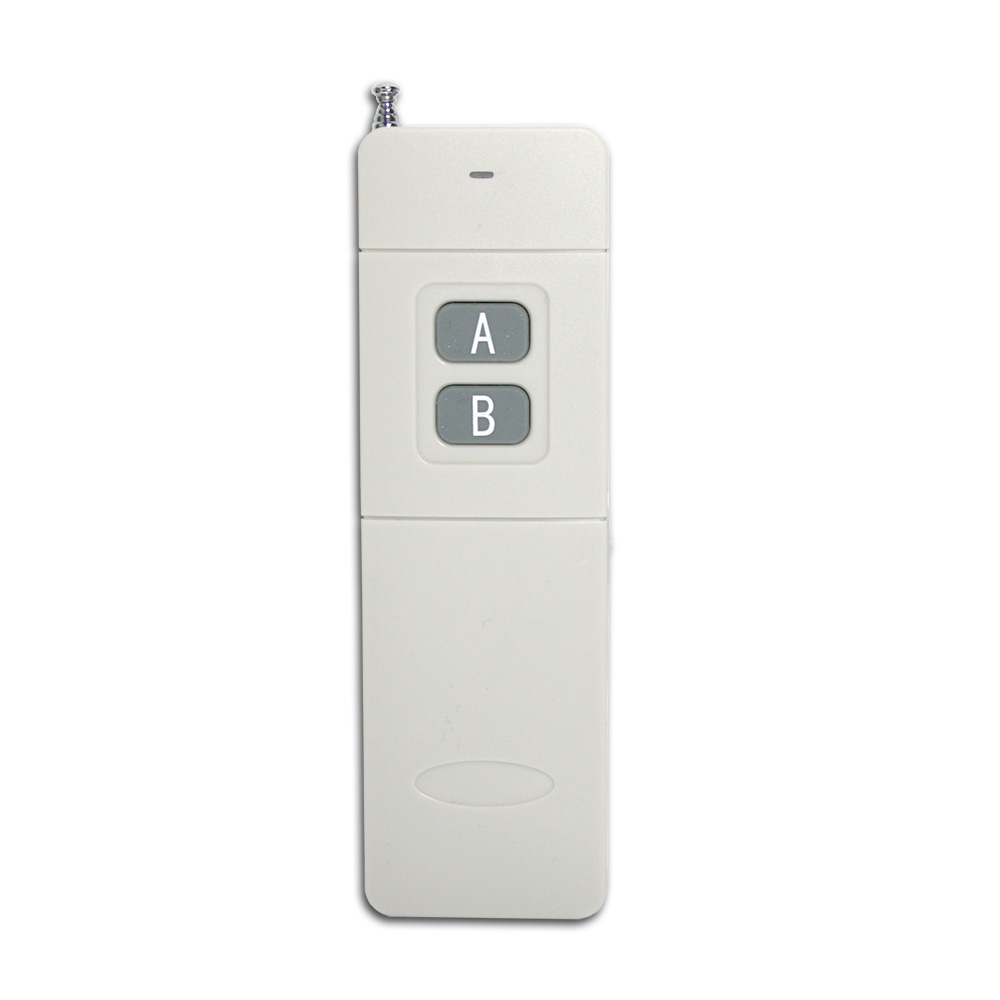

Einstellung Kontrolle Modus Verklinkte( mit dem Sender CB-2): keine Kontakt auf Steckbrücke-1 und Steckbrücke-2.
Kontrolle Modus Verklinkte: Drücken -> an; Drücken ander Knopf -> Aus.
Drücken Sie den Knopf A des Senders: Ausgangsklemme gibt AC Strom aus, das Licht ist an.
Drücken Sie den Knopf B des Senders: Ausgangsklemme stoppt den Ausgang, das Licht ist aus.
Manuelle Klemme:
Mit manueller Klemmen: Der Empfänger erlaubt Ihnen externe Geräte, Sensoren oder Handschalter zur Verbinden, den Empfänger zu steuern.
1)Signaleingang
Sie können externe Geräte (mit Kleinsignal-Ausgänge) an Klemmen 1 (signal -) und 2 (signal +) anschließen. Signalausgang von externer Geräte kann den Empfänger steuern.
Wenn externe Geräte die Kleinsignal-Ausgänge an Klemmen 1 und 2 ausgeben, schaltet das Relais ein. Ausgangsklemme gibt DC Strom aus, das Licht ist an.
Wenn externe Geräte die Signal auszugeben stoppen, schaltet das Relais aus. Ausgangsklemme stoppt den Ausgang, Das Licht ist aus.
2)Handschalter
Sie können einen Handschalter an Klemmen 1, 2. Und dann können Sie diese Handschalter zur Steuerung des Empfänger verwenden.
Wenn Sie Klemmen 1 und 2 verbinden, schaltet das Relais ein. Ausgangsklemme gibt DC Strom aus, das Licht ist an.
Und Wenn Sie Klemmen 1 und 2 trennen, schaltet das Relais aus. Ausgangsklemme stoppt den Ausgang, das Licht ist aus.
Lieferumfang:
1 x Empfänger: S1PX-DC09-ANT2 / S1PX-DC12-ANT2 / S1PX-DC24-ANT2 (Einkanal / Drei Kontrolle Modi)
