Hallo, willkommen in unserem Shop. FernKontrolle bietet Ihnen die hochwertigen Fernbedienungsgeräte. Wir empfehlen Ihnen, unsere Fragen und Antworten zu lesen, bevor Sie Ihre Entscheidung treffen. Wenn Sie weitere Fragen haben, nehmen Sie bitte Kontakt mit uns auf. Wir werden Ihnen so bald wie möglich antworten.
Kennzeichen:
1. Anwendung: Es kann in der Industrie-Automatisierung-, Landwirtschaft- und Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Drahtlose Fernbedienung Produkte auf Land, Wasser und Luft, wie Funklichtschalter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder usw.
2. Drahtlose Steuerung, einfach zu installieren.
3. DC Power Output: Es kann DC Geräte mit Spannungsversorgung DC 6V / 9V / 12V / 24V steuern
4. Sie könnten den Empfänger mit Sender (Fernbedienung) von jedem Ort innerhalb einer zuverlässigen Entfernung ein / aus schalten.
5. Die drahtlose Funksignale können durch Wände, Böden und Türen laufen
6. Geschutzt vor Gegenstrom und übermäßigem Strom.
7. Zuverlässige Steuerung: Der Empfänger arbeitet nur mit dem Sender verwenden, der den gleichen Code verwendet.
8. Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
9. Sie können zwei oder mehrere Geräte am selben Ort verwenden.

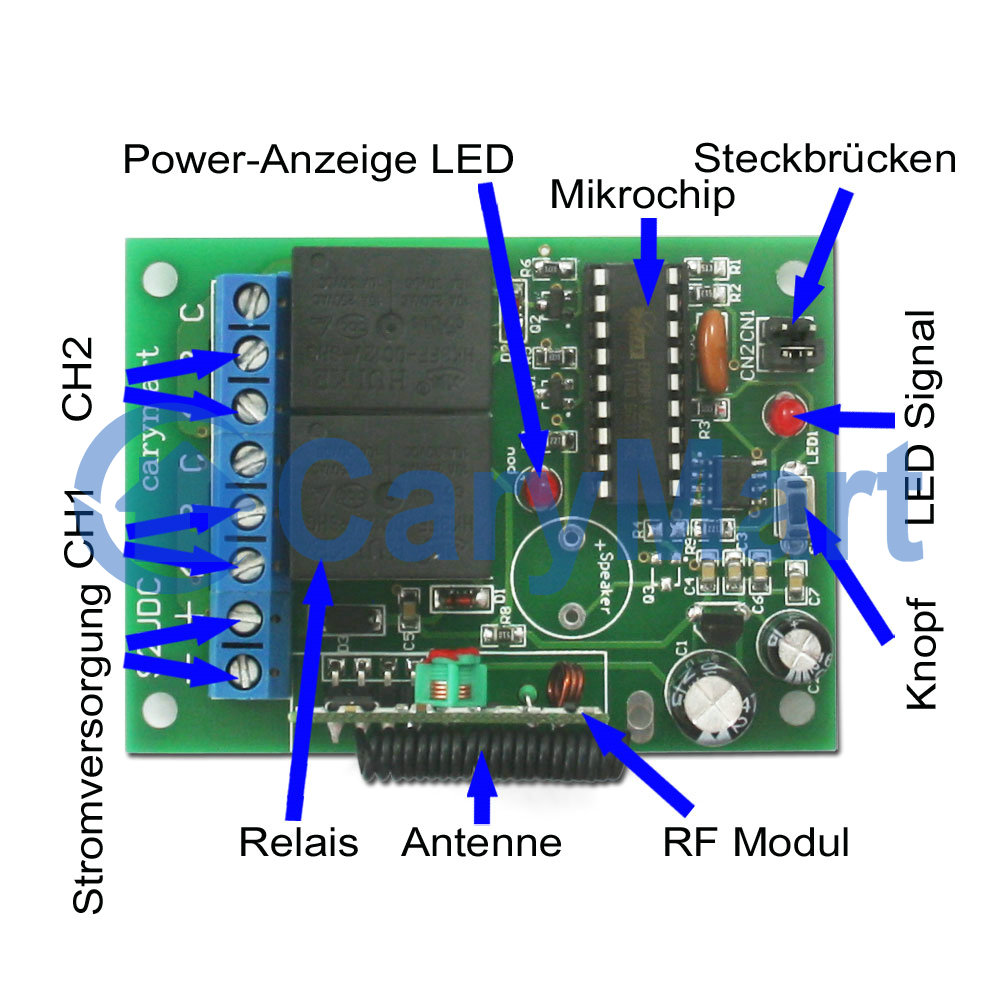

Parameter des Empfängers:
Modell Nr.: S2XT-DC06 / S2XT-DC09 / S2XT-DC12 / S2XT-DC24
Stromversorgung (Betriebsspannung): DC6V (S2XT-DC06), DC12V±1V (S2XT-DC12), DC9V±1V (S2XT-DC09), DC24V±1V (S2XT-DC24)
Ausgabe: DC6V (S2XT-DC06), DC12V (S2XT-DC12), DC9V (S2XT-DC09), DC24V (S2XT-DC24)
Betriebsfrequenz: 433MHz
Kanal: 2 CH
Kontrolle Modi: Toggle
Statischer Strom: ≤6mA
Maximaler Betriebsstrom: 10A / jeden Kanal
Maße der PCB: 67mm x 50mm x 18mm

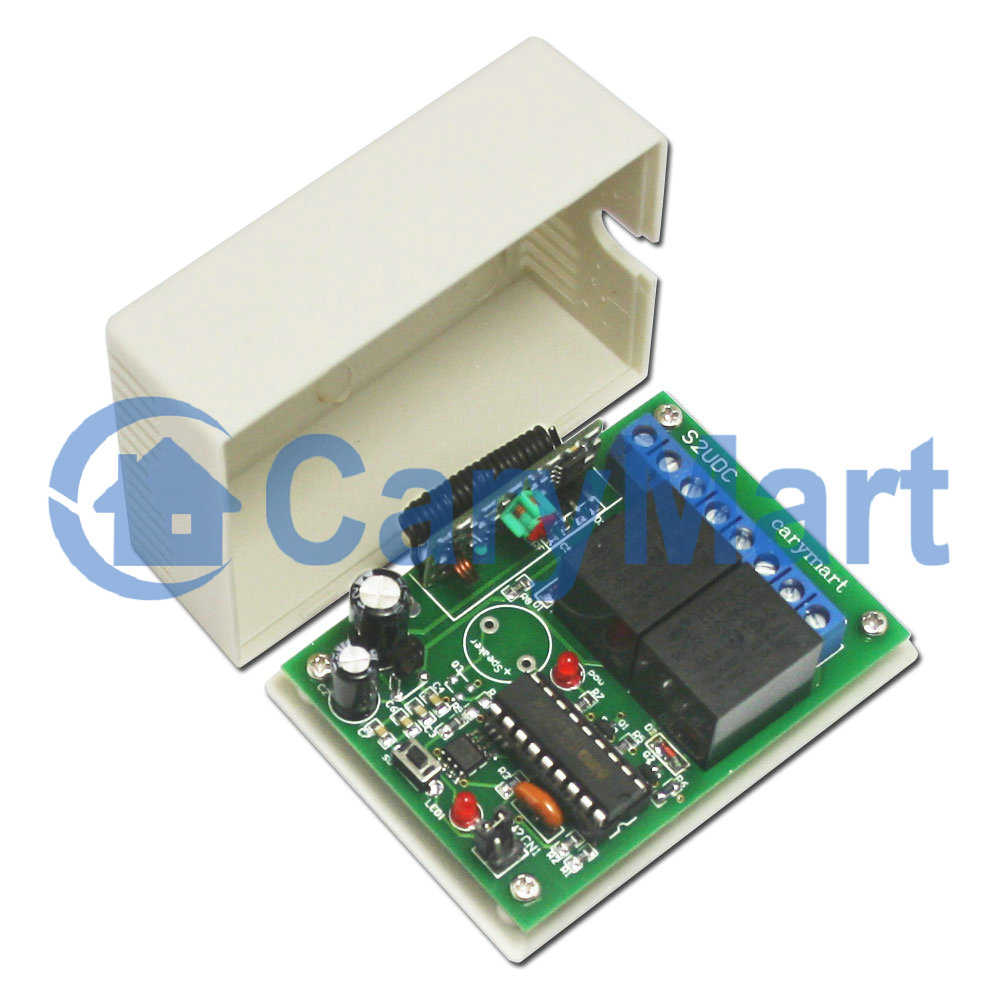

Maße des Koffers: 75mm x 54mm x 27mm
Arbeite mit Festcode Sender oder Lerncode-Sender
Geeigneter Sender:
Der Empfänger kann mit verschiedenen Sender arbeiten, wie Model C-2 (100M), CWB-2 (50M, wasserdicht), CP-2 (500M), oder CB-2 (1000M) usw.
Reichweite:
Mit dem Sender wie C-2 kann die Reichweite max. 100M im Freifeld sein. Die Entfernung von 50M ist ein theoretische Wert. Es soll auf einer öffentlichen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, noch kann es durch anderen Signale gestört werden. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.
Mit Antenne oder CB-Serie Sender kann es die Reichweite erhöhen.
Verwendung (mit dem Sender C-2):
Der Empfänger kann verwendet werden, um die DC 6V / 9V / 12V / 24V Geräte zu kontrollieren. Wenn die Stromversorgung der Geräte DC 12V sind, müssen Sie den Empfänger mit DC 12V Vesion auswählen, und wenn die Stromversorgung der Geräte DC 24 V sind, müssen Sie den Empfänger mit DC 24 V Vesion auswählen

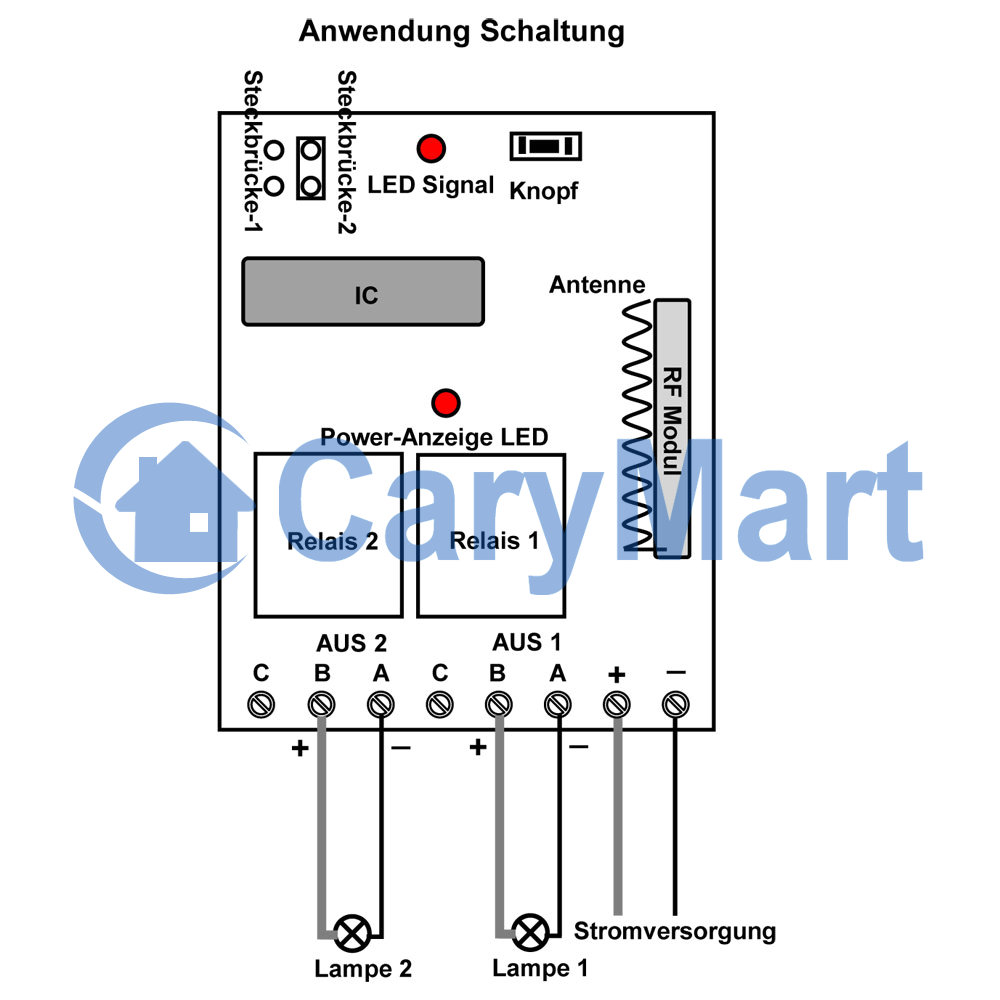

Verdrahtung:
Wenn Sie DC 12V Licht steuern, machen Sie wie folgende.
1) Schließen den positiven Pol mit DC Stromversorgung an den Terminal "+" an, und schließen den negativen Pol mit DC Stromversorgung an den Terminal "-" an.
2) Schließen den positive Pol des Lichts an den Terminal "B" an, und schließen den negativen Pol des Lichts an den Terminal "A" an.
Betrieb:
Toggle Kontrolle Modus (mit Sender C-2): Drücken -> An, Drücken nochmal -> Aus.
Drücken den Knopf 1 des Senders: Schalten das Relais 1 an, der Terminal OUT 1 (A&B) gibt DC Strom aus, das Licht 1 wird angeschaltet.
Drücken den Knopf 1 nochmal: Schalten das Relais 1 aus, der Terminal OUT 1 gibt nichts aus, das Licht 1 wird ausgeschaltet.
Drücken den Knopf 2 des Senders: Schalten das Relais 2 ant, der Terminal OUT 2 (A&B) gibt DC Strom aus, das Licht 2 wird angeschaltet.
Drücken den Knopf 2 nochmal: Schalten das Relais 2 aus, der Terminal OUT 2 gibt nichts aus, das Licht 2 wird ausgeschaltet.
