Anwendung:
Dieser Empfänger ist ein elektrisches Gerät mit 2 Kanäle DC Stromversorgung
Ausgang, es und der Sender bilden ein Empfänger Sender System. Dieses System
kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik,
Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es
kann verschiedene DC Geräte an Land, zu Wasser und in der Luft fernsteuern,
wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien,
Linearantriebe, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und
Geschäftsschilder. Die Anwendungen sind endlos.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.

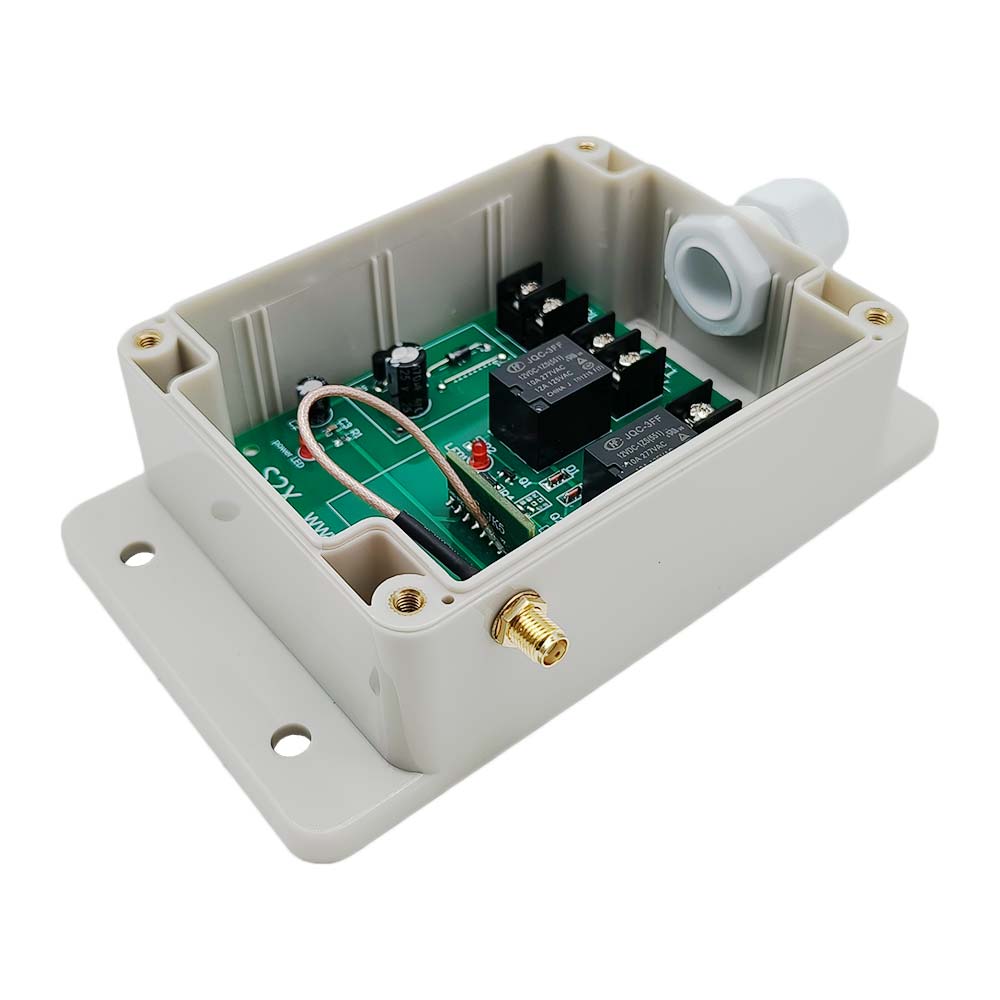

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter
Steckverbinder. Es kann im Freien installiert werden.
Vier Betriebs spannungs versionen: DC 6V, 9V, 12V, 24V optional.
Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können
zur Steuerung DC und AC Geräte verwendet werden. Die DC Stromversorgung
Ausgang: Es kann 6V, 9V, 12V oder 24V Gleichstrom Geräte steuern.
Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten
innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber
es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem
Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem
Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger
steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Parameter des Empfängers:
Modell: S2X-DC-ANT3
Betriebsspannung: 6V DC (Modell S2X-DC06), oder 9±1V DC (Modell S2X-DC09),
oder 12±1V DC (Modell S2X-DC12), oder 24±2V DC (Modell S2X-DC24), die
Betriebsspannung muss angegeben werden bei der Bestellung.
Arbeitsfrequenz: 433.92 MHz
Statische Strom: ≤6mA
Kanal: 2 CH
Ausgangsart: DC Stromversorgung Ausgang
Maximaler Laststrom des Relais : 10A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
4 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung, Momentan +
Selbstsichernd

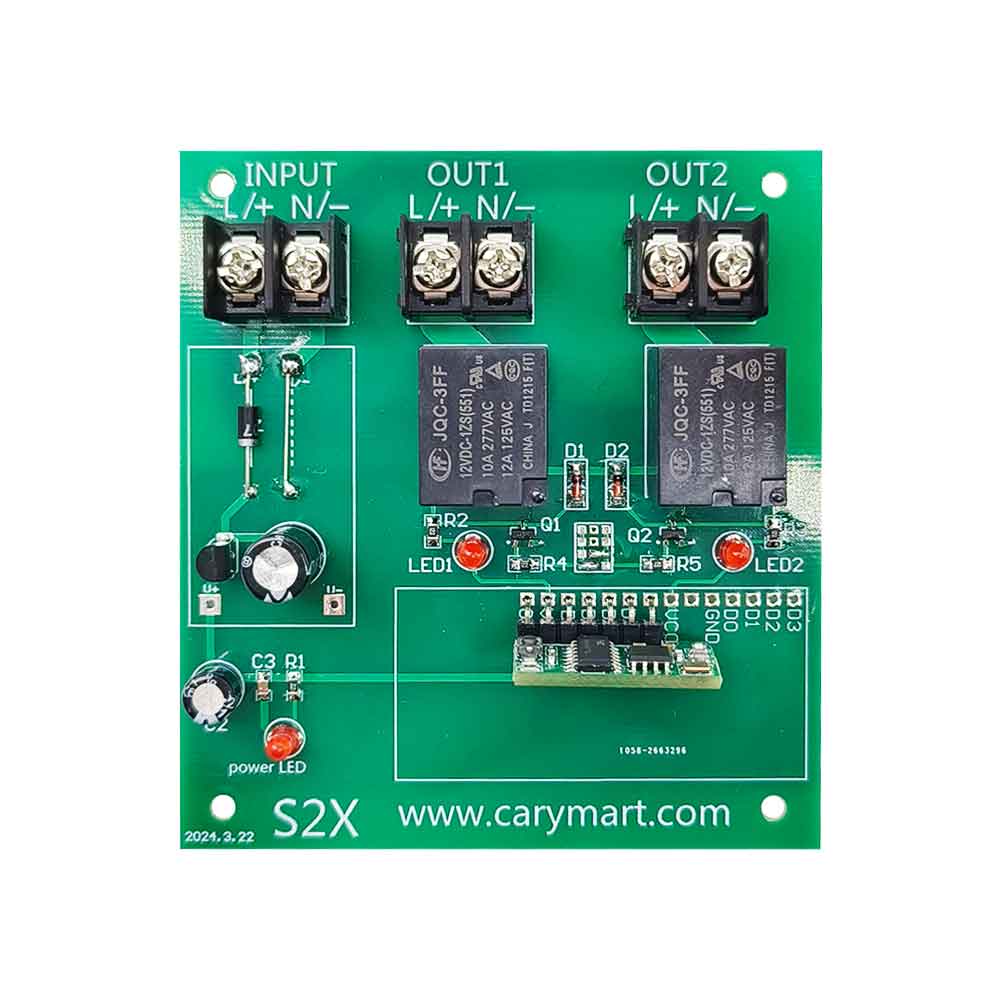

Maße der PCB: 88 x 80 x 18 mm

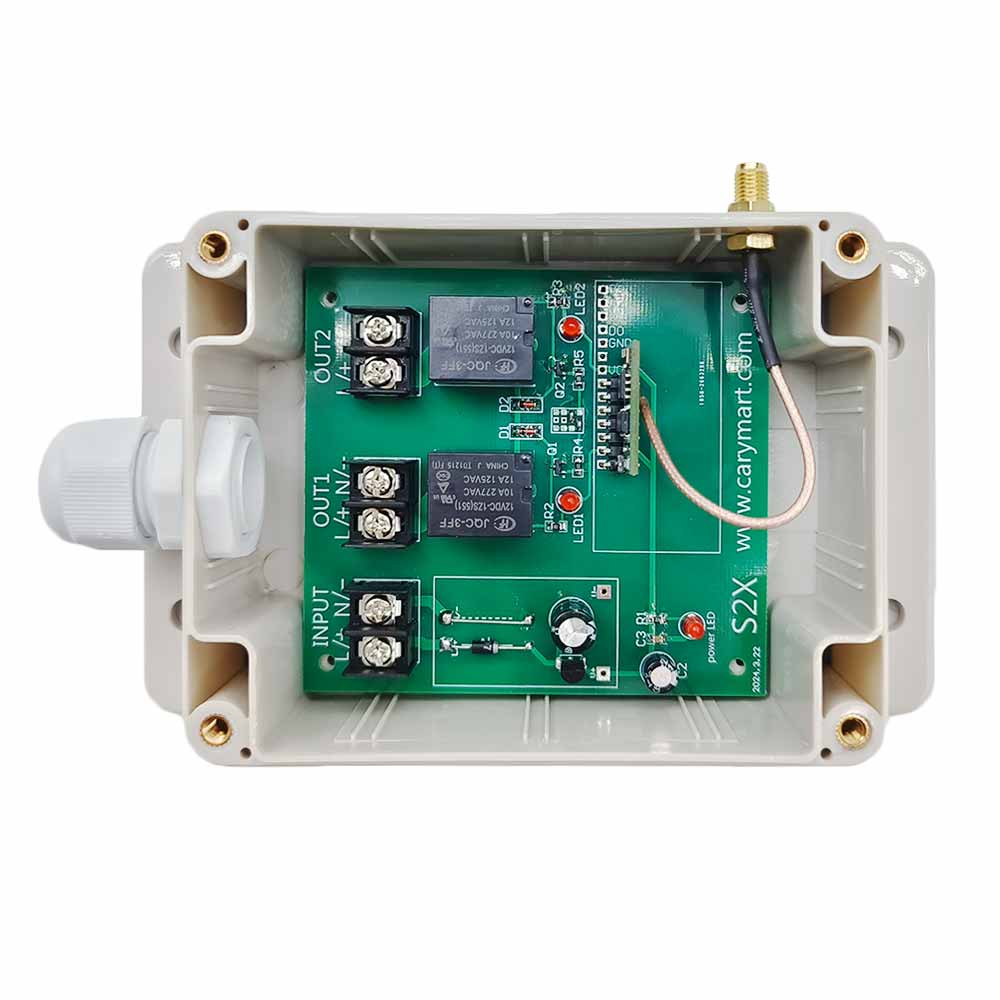

Maße des Gehäuses: 115 x 90 x 55 mm
Parameter des Senders:

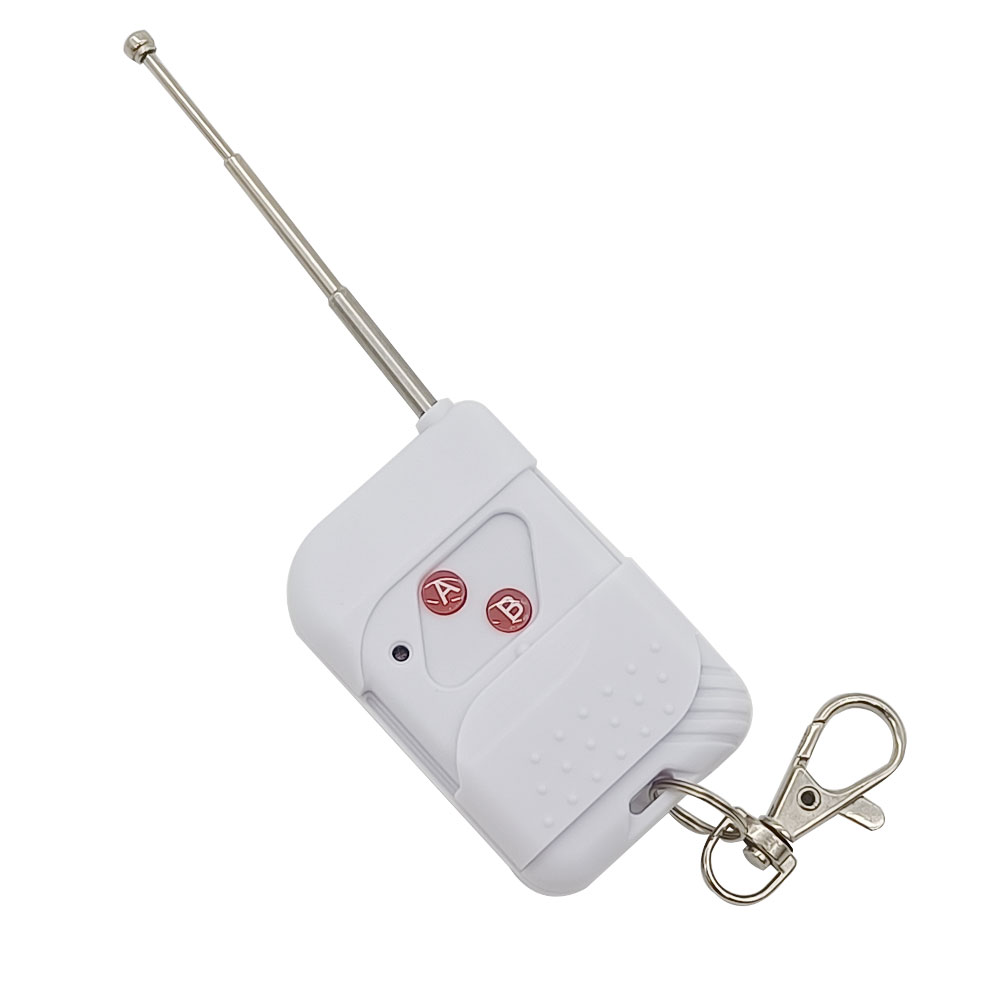

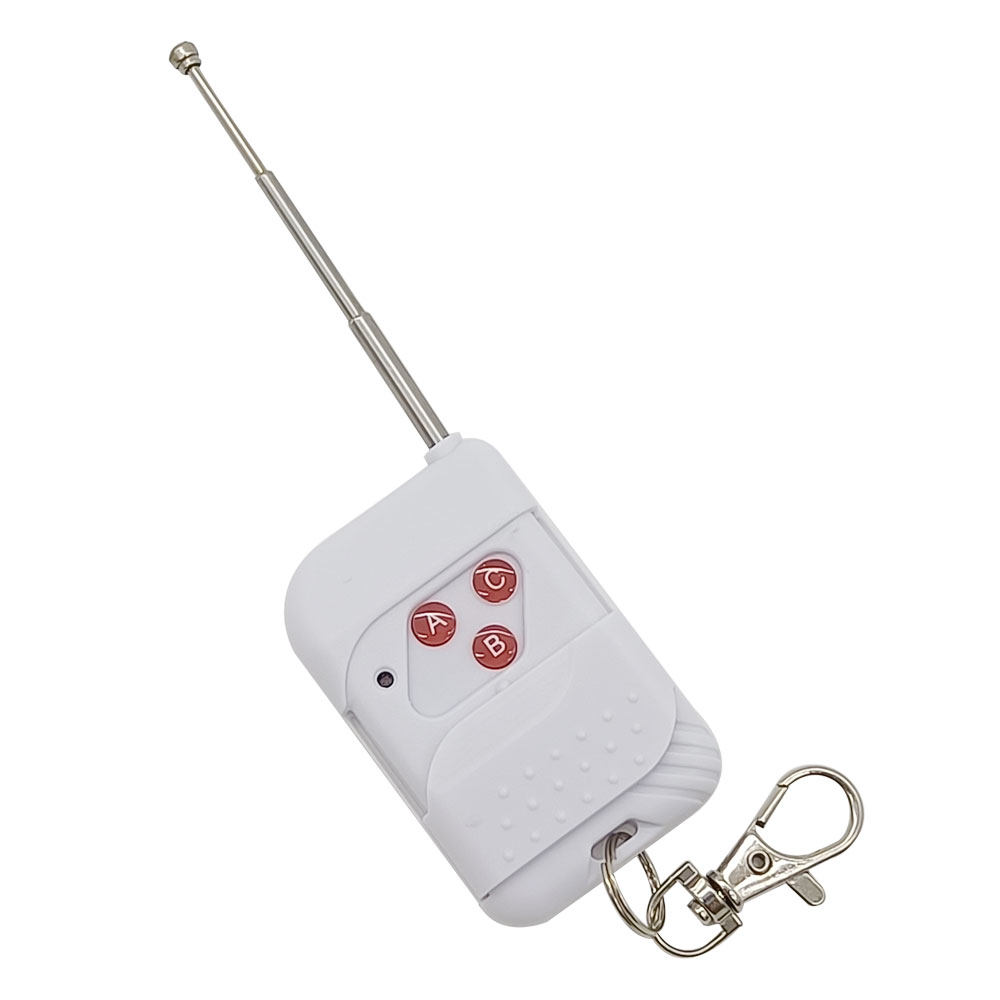

Modell: 0021001 (C-2) / 0021002 (C-3)

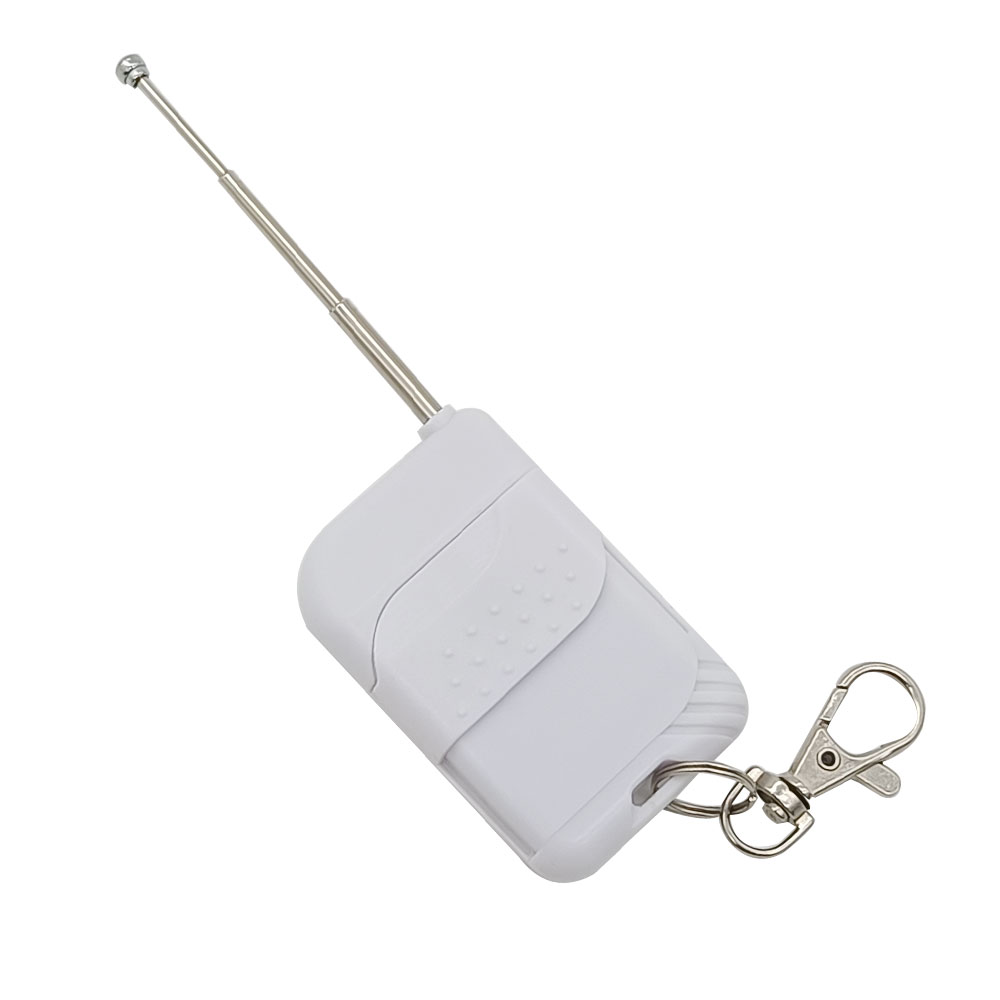

Mit Schiebedeckel: schließen wenn es nicht benutzt wird (um den Knopf zu
schützen). Schieben den Deckel, der Knopf wird erscheinen.
Kanal/Knopf: 2 (C-2) / 3 (C-3)
Symbol des Knopfs: A, B (C-2) / A, B, C (C-3)
Betriebsspannung: 12V (1 x 23A-12V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom: 6mA
Sendeentfernung: 100m / 300ft (Theoretisch)
Anpassung Modus: ASK
Einheit Mass: 58 x 39 x 16 mm
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln, wie
C-2
/
C-3
(100M),
CWB-2
/
CWB-3
(50M, wasserdicht),
CP-2
/
CP-3
(500M), oder
CB-2
/
CB-3
(1000M) usw.
Wenn Sie den Empfänger in Selbstsichernd oder Momentan-Kontrollmodus zu
betreiben möchten, können Sie den Fernbedienung mit zwei Tasten auswählen,
wie C-2, CWB-2, CP-2, oder CB-2 usw.
Wenn Sie den Empfänger in Verriegelung-Kontrollmodus zu betreiben möchten,
können Sie einen Fernbedienung mit drei Tasten auswählen, wie C-3, CWB-3,
CP-2, oder CB-3 usw.
Arbeitsentfernung:
Mit dem Fernbedienung wie C-2 kann die Reichweite max. 100M im Freifeld sein.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne
Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch
Bäume, Mauern oder andere Konstruktionen behindert und durch andere
Funksignale gestört. Daher kann es sein, dass der tatsächliche
Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie einen
leistungsstarken Fernbedienung verwenden, zum Beispiel der Fernbedienung
CB-2 oder CB-3.
Verwendung:
Der Empfänger kann zur Steuerung von DC 6V, 9V, 12V oder 24V Geräten
verwendet werden. Wenn die Stromversorgung des Geräts DC 12V beträgt,
sollten Sie den Empfänger mit der gleichen DC 12V Version wählen. Und wenn
die Stromversorgung des Geräts DC 24V ist, sollten Sie den Empfänger mit der
gleichen DC 24V Version wählen.

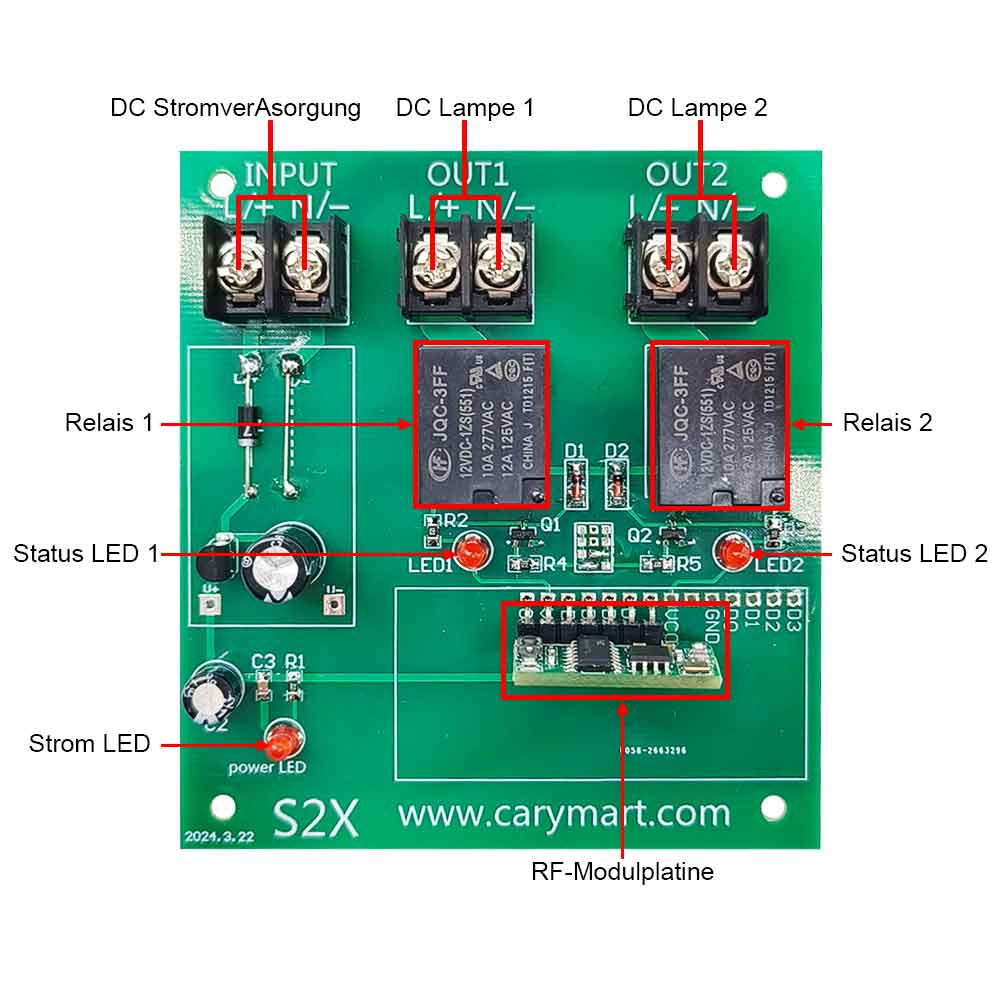

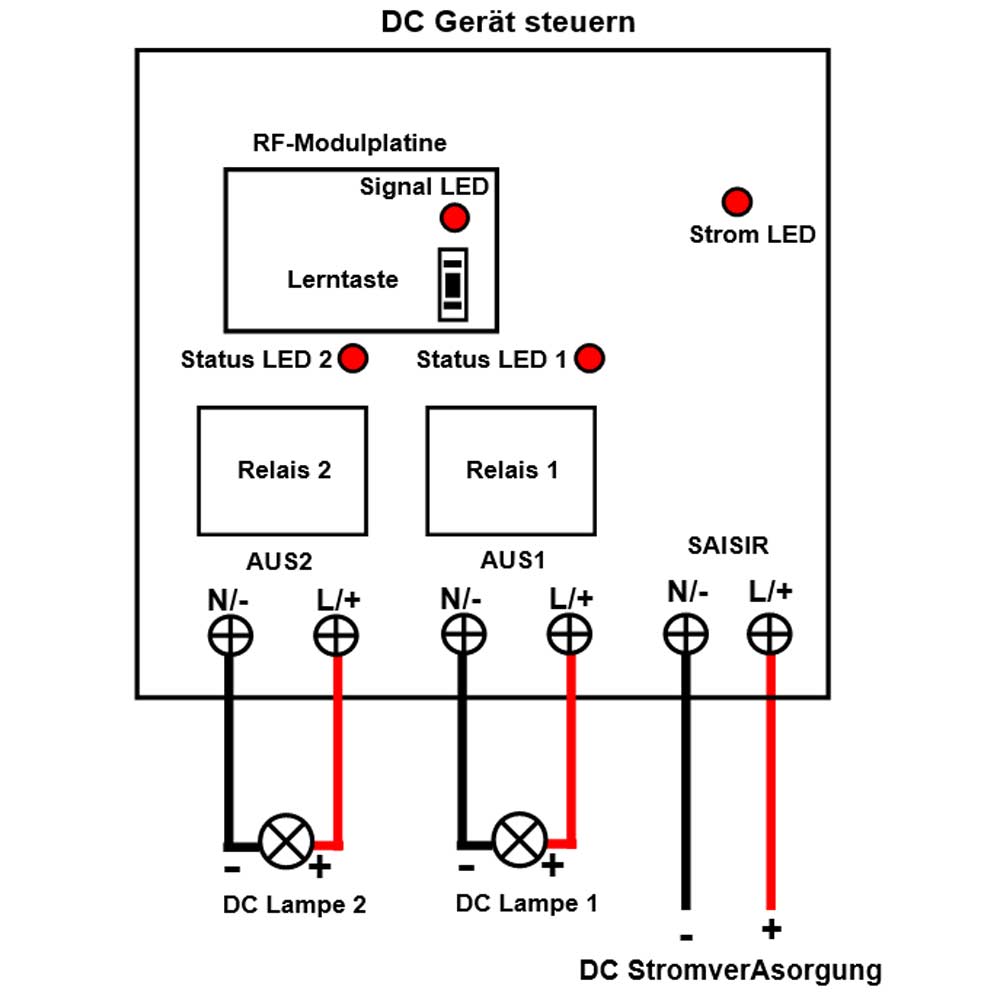

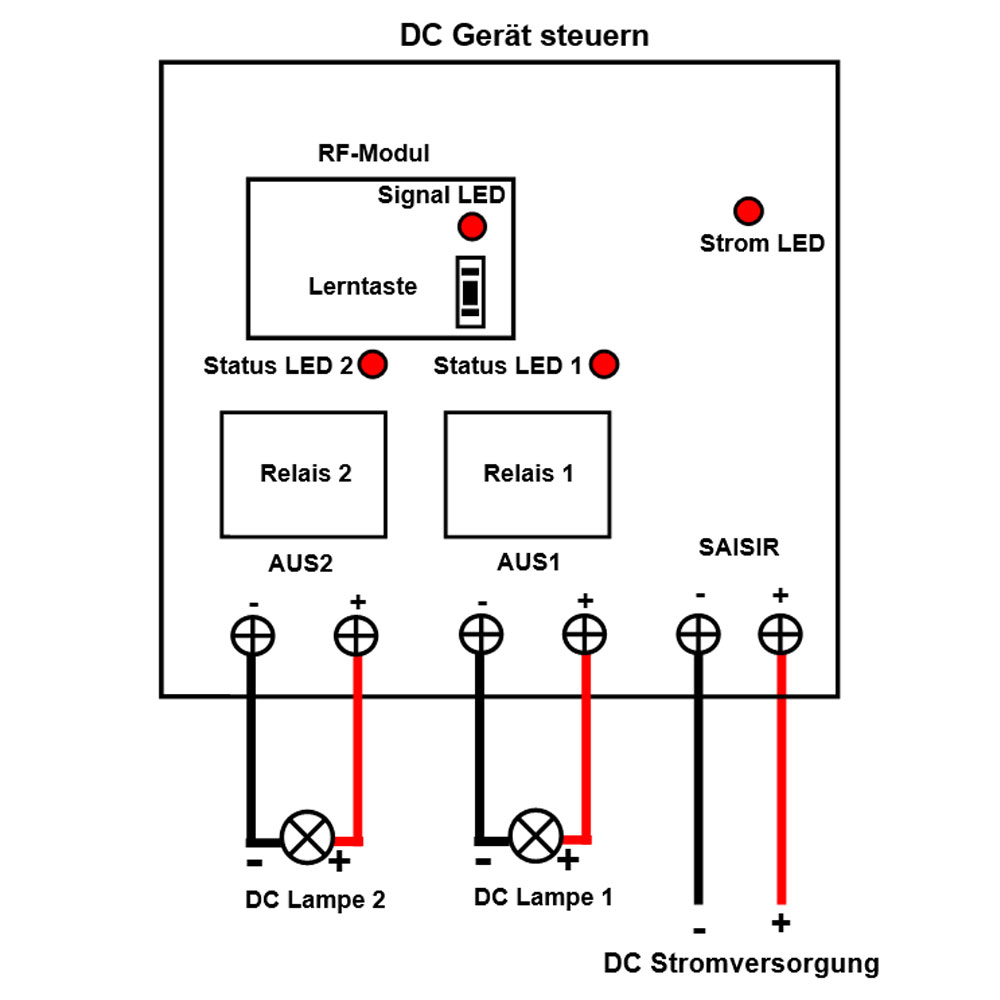

Verdrahtung:
Wenn Sie ein 12VDC Lampe steuern möchten, machen wie folgende:
1) Verbinden sie den Pluspol der DC Stromversorgung an Klemme <L/+>, und
Verbinden sie den Minuspol der DC Stromversorgung an Klemme <N/−>.
2) Verbinden Klemme <L+> des AUS an Pluspol von DC Lampe, Verbinden Klemme
<L-> des AUS an Minuspol von DC Lampe.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem
Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten,
gehen Sie wie folgt.
1) Einstellung der Modus Momentan: Drücken Sie die Lerntaste im Empfänger 2
Mal, die Signal-LED blinkt kontinuierlich 2 Mal und erlischt dann.
Der Betrieb des Momentan modus mit dem Sender C-2:
Drücken und halten Sie die Taste A am Sender: Die Klemme <AUS1> der
Empfänger ausgang DC Stromversorgung, und die angeschlossene Lampe 1 wird
eingeschaltet.
Lassen Sie die Taste A los: Die Klemme <AUS1> der Empfänger stoppen die
Ausgabe, und die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken und halten Sie die Taste B am Sender: Die Klemme <AUS2> der
Empfänger ausgang DC Stromversorgung, und die angeschlossene Lampe 2 wird
eingeschaltet.
Lassen Sie die Taste B los: Die Klemme <AUS2> der Empfänger stoppen die
Ausgabe, und die angeschlossene Lampe 2 wird ausgeschaltet.
2) Einstellung der Modus Selbstsichernd: Drücken Sie die Lerntaste im
Empfänger 3 Mal, die Signal-LED blinkt kontinuierlich 3 Mal und erlischt
dann.
Der Betrieb des Selbsthemmung modus mit dem Sender C-2:
Drücken Sie die Taste A am Sender: Die Klemme <AUS1> der Empfänger ausgang
DC Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet.
Drücken Sie die Taste A erneut: Die Klemme <AUS1> der Empfänger stoppen die
Ausgabe, und die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken Sie die Taste B am Sender: Die Klemme <AUS2> der Empfänger ausgang
DC Stromversorgung, und die angeschlossene Lampe 2 wird eingeschaltet.
Drücken Sie die Taste B erneut: Die Klemme <AUS2> der Empfänger stoppen die
Ausgabe, und die angeschlossene Lampe 2 wird ausgeschaltet.
3) Einstellung der Modus Verriegelung: Drücken Sie die Lerntaste im
Empfänger 4 Mal, die Signal-LED blinkt kontinuierlich 4 Mal und erlischt
dann.
Der Betrieb des Verriegelung modus mit dem Sender C-2:
Drücken Sie die Taste A am Sender: Die Klemme <AUS1> der Empfänger ausgang
DC Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet. Die
Klemme <AUS2> der Empfänger stoppen die Ausgabe, und die angeschlossene
Lampe 2 wird ausgeschaltet.
Drücken Sie die Taste B am Sender: Die Klemme <AUS2> der Empfänger ausgang
DC Stromversorgung, und die angeschlossene Lampe 2 wird eingeschaltet. Die
Klemme <AUS1> der Empfänger stoppen die Ausgabe, und die angeschlossene
Lampe 1 wird ausgeschaltet.
4) Einstellung der Modus Momentan (Kanal 1) + Selbstsichernd (Kanal 2):
Drücken Sie die Lerntaste im Empfänger 5 Mal, die Signal-LED blinkt
kontinuierlich 5 Mal und erlischt dann.
So koppeln Sie den Fernbedienung mit dem Empfänger:
Beachten: Wir haben den Sender mit dem Empfänger gekoppelt vor dem Verlassen
des Werks.
1) Drücken Sie einmal die Lerntaste im Empfänger, die Signal LED am
Empfänger blinkt einmal und bleibt dann an, dies bedeutet der Empfänger gibt
den Lernstatus ein.
2) Drücken Sie die Taste A am Sender, wenn die Signal LED einmal blinkt,
dies bedeutet dass die Kopplung mit Taste A erfolgreich war. Drücken Sie
dann die Taste B am Sender, wenn die Signal LED einmal blinkt, dies bedeutet
dass die Kopplung mit Taste B erfolgreich war.
3) Drücken Sie die Lerntaste im Empfänger erneut für 1–2 Sekunden. Die
Signal LED erlischt, dies bedeutet der Empfänger gibt den Lernstatus
verlässt.
4) Der Empfänger kann mehrere Fernbedienungen mit verschiedenen kodes lernen.
So löschen Sie alle Sender codes gespeichert im Empfänger:
Wir haben gekoppelt den Sender mit dem Empfänger, wenn Sie nicht möchten
dass der Empfänger mit dem Sender zu arbeiten, Sie können löschen alle
Sender codes gespeichert im Empfänger.
Bedienung: Drücken Sie die Lerntaste im Empfänger 10 Mal, lassen Sie dann
die Lerntaste los, die Signal LED blinkt 10 Mal schnell und erlischt dann,
dies zeigt an, dass alle gespeicherten Codes erfolgreich gelöscht wurden.

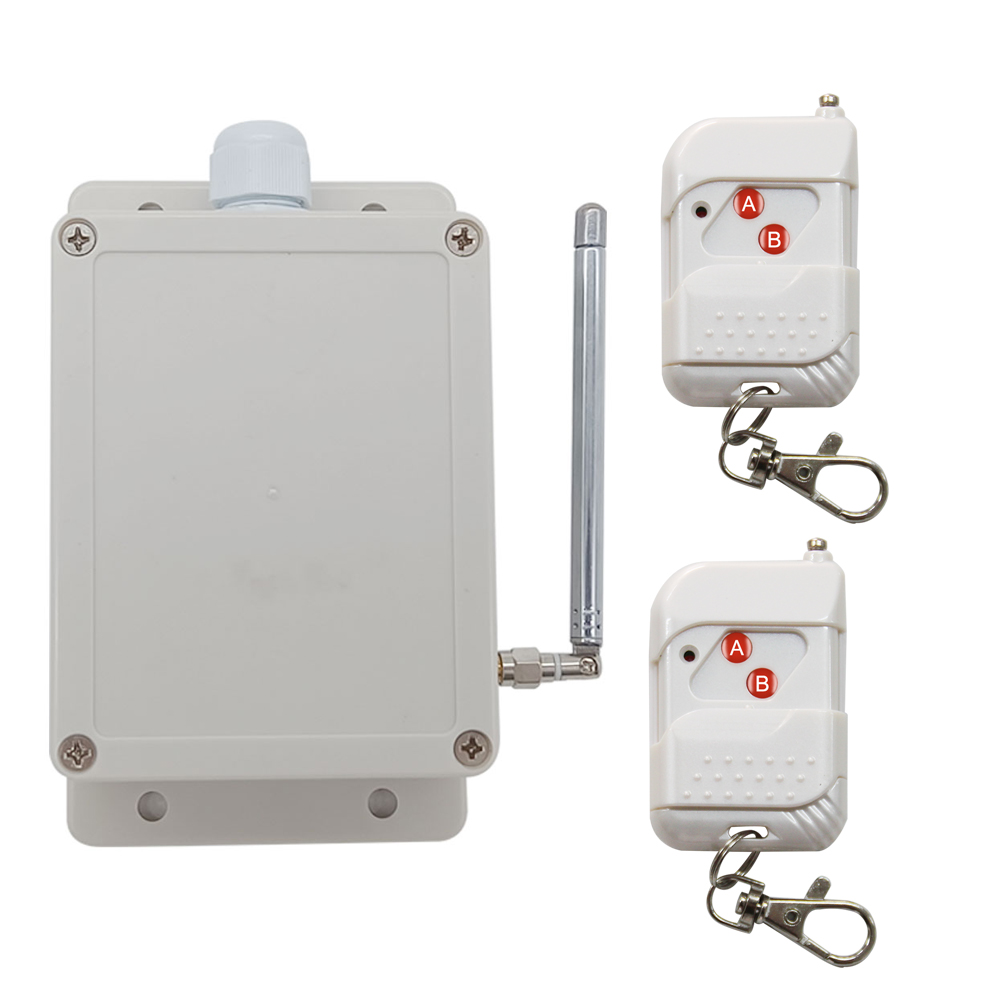

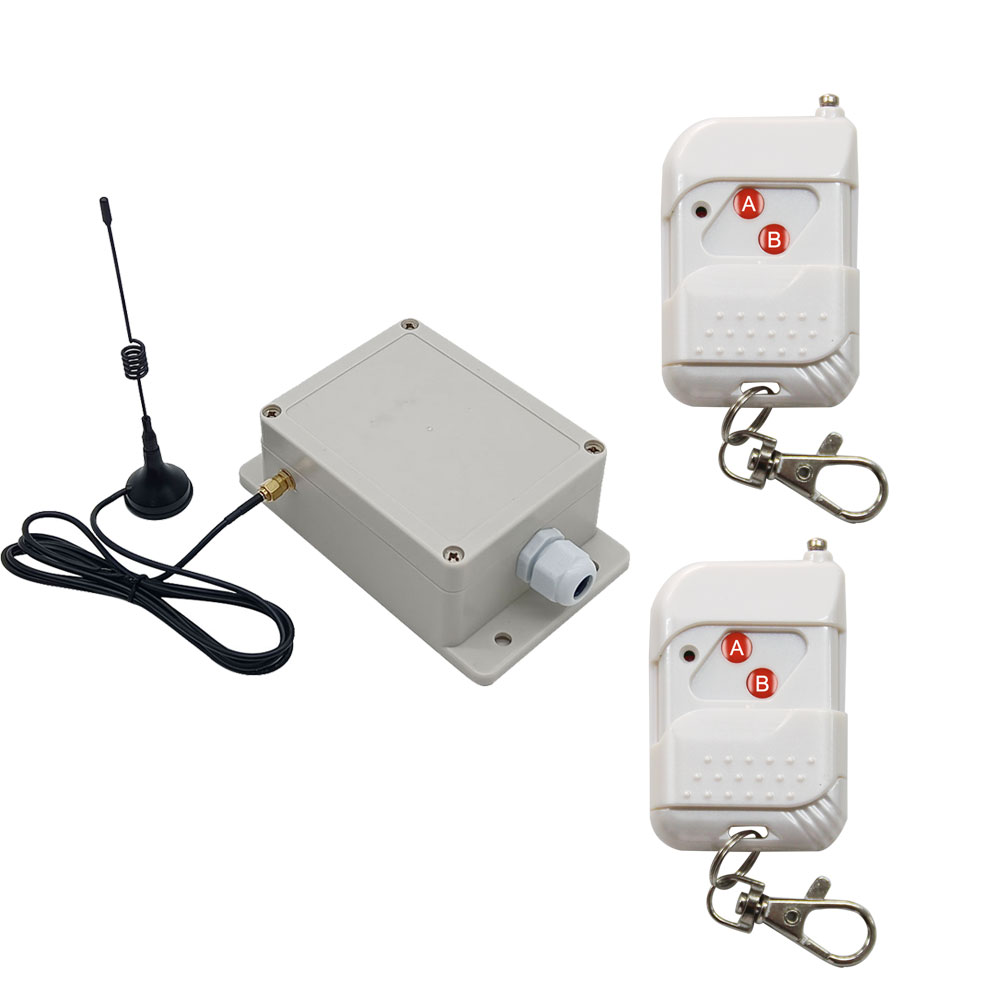

Lieferumfang:
1 x Empfänger: S2X-DC-ANT3
2 x Sender: C-2/C-3
1 x Bedienungsanleitung
