1-Kanal Funk Empfänger / Controller 12V Stromeingang/-Ausgang - Eins zu Viele Serie


 Handbuch

• Drahtlose Steuerung, einfach zu installieren.
• DC Ausgabe; Kontrollieren Lichten, Motoren, Lüfter, elektronische Betriebstüren/ Schlossen/ Fenster/ Rollladen/ Autos oder andere Geräte.
• Sie können den Empfänger mit Sender (Fernbedienung) von jedem Orten innerhalb einer zuverlässigen Entfernung ein / ausschalten; Die Funksignale können durch Wände, Böden und Türen laufen.
• Geschutzt vor Gegenstrom und übermäßigem Strom.
• Hörbares und visuelles Signal

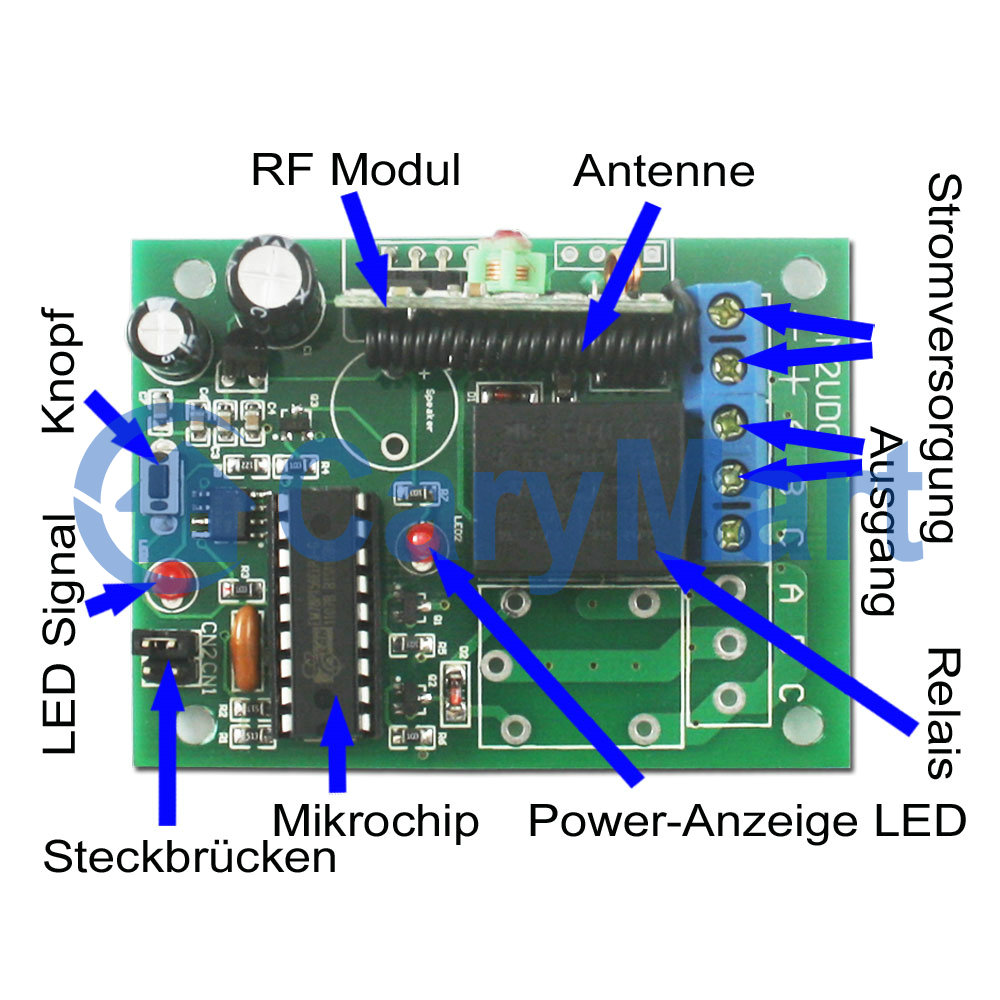

• Arbeiten mit Mikrokontroller Typ EM78P156, einem 8-bit Mikroprozessor, der entworfen und entwickelt mit stromsparender und Hochgeschwindigkeits-CMOS Technologie wird.
• Zuverlässige Kontrolle: Sender (Kodierung) und Empfänger (Dekodierung) benutzen einen 8-Bit Kode.
• Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
• Wenn Sie zwei oder mehr Empfänger an dem gleichen Ort benutzen, können Sie die mit verschiedener Kodes einstellen.
• Sendefrequenz: 433MHz

• Modell Nr.: S1XB-DC06 / S1XB-DC09 / S1XB-DC12 / S1XB-DC24
• Kanal: 1 CH
• Kontrolle Modi: Toggle, Momentan, Verklinkte
• Kodierungsart: Festkode
• Dekodierung: Durch Ablernen
• Stromversorgung (Betriebsspannung): DC6V (S1XB-DC06), DC12V±1V (S1XB-DC12), DC9V±1V (S1XB-DC09), DC24V±1V (S1XB-DC24)
• Output: DC6V (S1XB-DC06), DC12V (S1XB-DC12), DC9V (S1XB-DC09), DC24V (S1XB-DC24)
• Maße der PCB: 67mm x 50mm x 18mm
• Maße des Koffers: 75mm x 54mm x 27mm
• Statischer Strom: ≤6mA
• Maximale Betriebsstrom: 10A

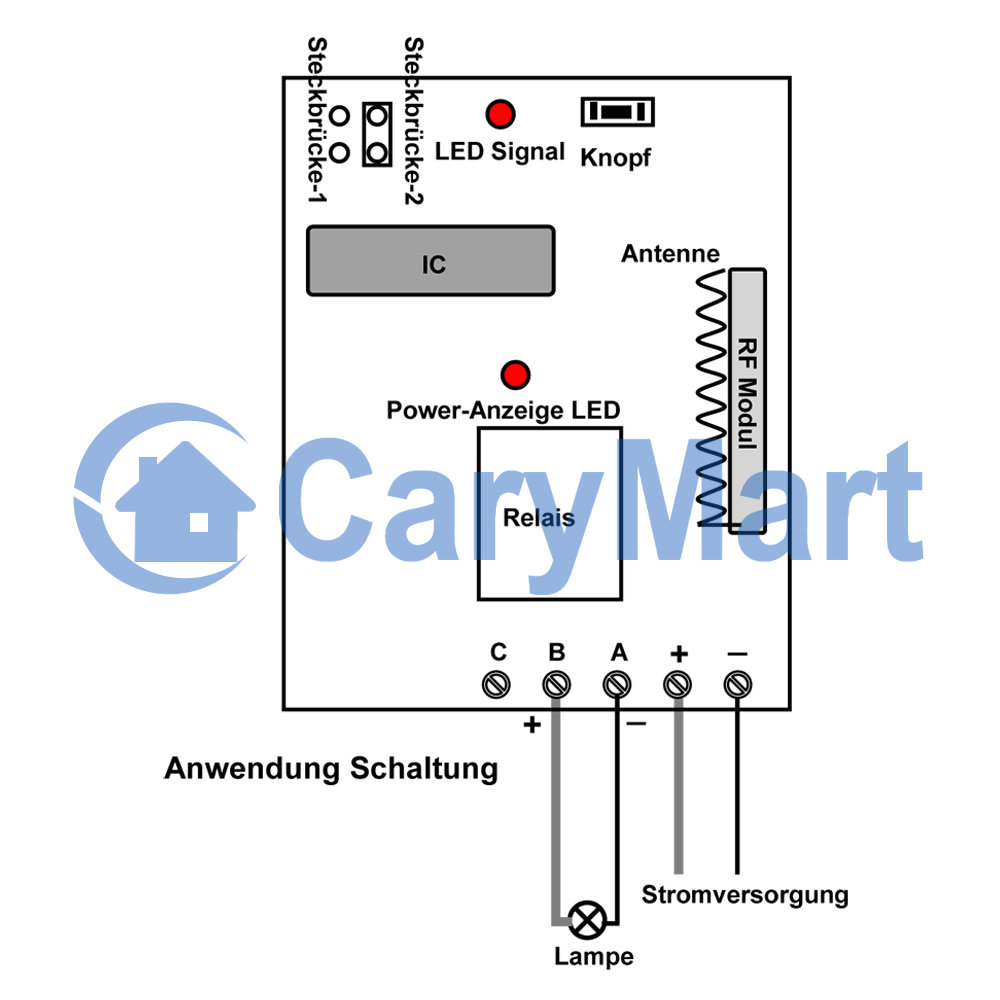

• Einstellen der verschiedenen Kontrolle Modi (Wir haben den Empfänger als Toggle Kontrolle Modus vor dem Versand eingestellt, Wenn Sie anderen Kontrolle Modi benutzen möchten, gehen Sie wie folgt.):
• Einstellung der Kontrolle Modus Toggle: Nur Verbinden mit Steckbrücke-2.
  Knopf 1 drücken: Relais einschalten, DC Ausgabe zwischen Terminals A & B von Empfänger 1.
  Knopf 1 nochmal drücken: Relais ausschalten, keine Ausgabe zwischen Terminals A & B von Empfänger 1.
  ...
  Knopf 6 drücken: Relais einschalten, DC Ausgabe zwischen Terminals A & B von Empfänger 6.
  Knopf 6 nochmal drücken: Relais ausschalten, keine Ausgabe zwischen Terminals A & B von Empfänger 6.
• Einstellung der Kontrolle Modus Momentan: Nur Verbinden mit Steckbrücke -1
  Drücken Knopf 1 und halten -> Relais einschalten, DC Ausgabe zwischen Terminals A & B von Empfänger 1.
  Geben Knopf 1 frei -> Relais ausschalten, keine Ausgabe zwischen Terminals A & B von Empfänger 1.
  ...
  Drücken Knopf 6 und halten -> Relais einschalten, DC Ausgabe zwischen Terminals A & B von Empfänger 6.
  Geben Knopf 6 frei -> Relais ausschalten, keine Ausgabe zwischen Terminals A & B von Empfänger 6.
• Einstellung Kontrolle Modus Verklinkte: keinen Kontakt auf Steckbrücke-1 und Steckbrücke-2.
  Drücken Knopf 1 -> Relais einschalten, DC Ausgabe zwischen Terminals A & B von Empfänger 1.
  Drücken anderen Knopf -> Relais ausschalten, keine Ausgabe zwischen Terminals A & B von Empfänger 1.
  ...
  Drücken Knopf 6 -> Relais einschalten, DC Ausgabe zwischen Terminals A & B von Empfänger 6.
  Drücken anderen Knopf -> Relais ausschalten, keine Ausgabe zwischen Terminals A & B von Empfänger 6.

• 1 x Empfänger: S1XB-DC06 / S1XB-DC09 / S1XB-DC12 / S1XB-DC24 (1 Kanal / Drei Kontrolle Modi)
• 1 x Bedienungsanleitung

Hinweis:

Die Unterschiede über die verschieden Sender (Sie können folgende Produktename von Modell klicken, um mehr Technische Daten über die Sender zu sehen.)

die Unterschied von verschiedener Antenne

Produktname	0020910 Magnetfußantenne	0020914 Magnetfußantenne	0020916 Magnetfußantenne	0020918 Teleskopantenne (ANT3)	0020919 Gummi-Antenne (ANT4)
Länge	(1.5M,mit Anschluss） beweglich	（5M, mit Anschluss） beweglich	(10M, mit Anschluss） beweglich	108mm / 445mm (Strecken) Einziehbar	157mm wasserdicht
Funktion	Erhöhen die Reichweite und Empfangssignal von Empfänger
