Einführung:
Dieser Empfänger verfügt über eine einstellbare Zeitverzögerungsfunktion.
Sie können das Relais so einstellen, dass es sich nach einer
Verzögerungszeit von 0-99 Sekunden automatisch ausschaltet. Wenn Sie die
Verzögerungszeit einstellen, werden die an den Empfänger angeschlossenen
Geräte nach der Verzögerungszeit automatisch gestoppt.

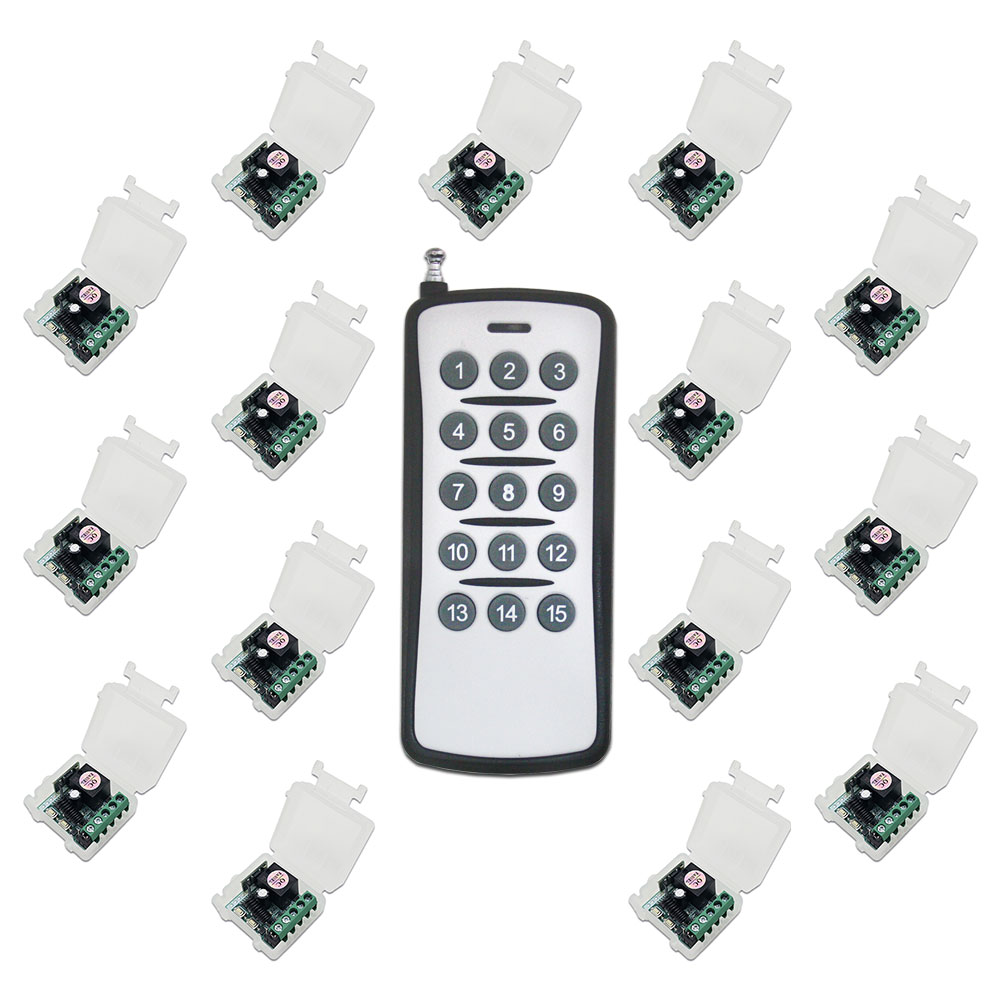

Dieser Empfänger das in einem Ein-Sender-Mehrere-Empfänger System verwendet
werden kann. Zum Beispiel können Sie Verwenden den 1-Tasten-Sender, um 1
Empfänger zu kontrollieren, oder verwenden den 2-Tasten-Sender, um 2
Empfänger zu kontrollieren, oder verwenden den 4-Tasten-Sender, um 4
Empfänger zu kontrollieren, oder verwenden den 6-Tasten-Sender, um 6
Empfänger zu kontrollieren, oder verwenden den 8-Tasten-Sender, um 8
Empfänger zu kontrolliere, oder verwenden den 12-Tasten-Sender, um 12
Empfänger zu kontrolliere, oder verwenden den 15-Tasten-Sender, um 15
Empfänger zu kontrolliere.
Anwendung:
Dieser Empfänger ist ein elektrisches Gerät mit trockenem Relaisausgang, es
und der Sender bilden ein Empfänger Sender System. Dieses System kann in
allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus,
Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es kann AC
oder DC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Lichter,
Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Linearantriebe,
Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder.
Die Anwendungen sind endlos.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Betriebsspannungsbereich DC 9~24V.
Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können
zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO
/ NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als
Schalter. Es bedeutet, dass Sie auch eine separate Stromversorgung an Geräte
anschließen sollen.
Es kann mit einem maximalem Strom 7A arbeiten.
Mit Zeitverzögerungsfunktion: Sie können das Relais so einstellen, dass es
sich nach einer Verzögerungszeit von 0-99 Sekunden automatisch ausschaltet.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten
innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber
es wird einige Betriebsreichweite verlieren.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem
Empfänger gekoppelt ist.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger
steuern gleichzeitig.
Sie können einen Sender verwenden, um mehrere Empfänger zu steuern, und jede
Sendertaste steuert einen Empfänger. Zum Beispiel können Sie Verwenden den
2-Tasten-Sender, um 2 Empfänger zu kontrollieren, oder verwenden den
4-Tasten-Sender, um 4 Empfänger zu kontrollieren, oder verwenden den
12-Tasten-Sender, um 12 Empfänger zu kontrollieren.

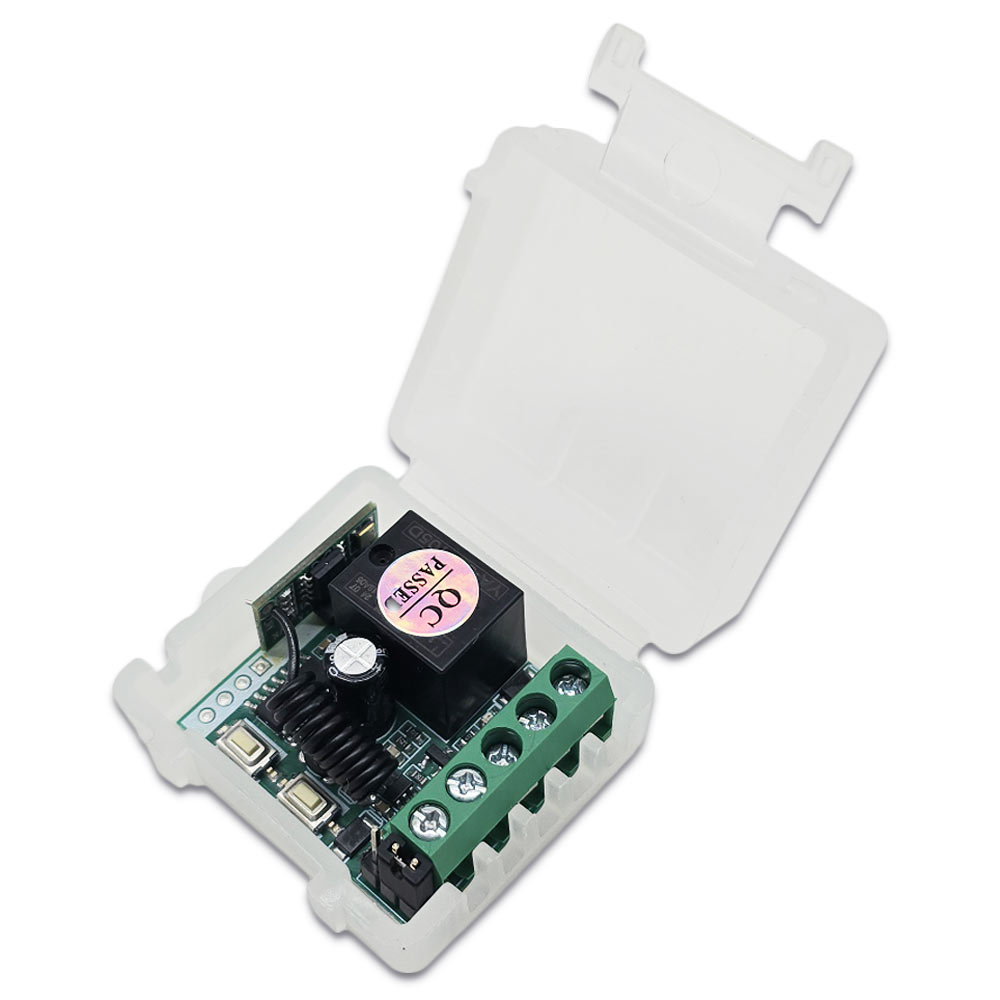

Parameter des Empfänger:
Modell: S1UD-DC
Betriebsspannung: 9~24 VDC
Betriebsfrequenz: 433.92MHz
Statischer Strom: <5mA
Kanal: 1 Kanal
Ausgangsart: Trockene Relaisausgang (normalerweise geöffnet und
normalerweise geschlossen)
Verzögerungszeit: 0~99 Sekunden einstellbar
Maximale Lastspannung des Relais: 240VAC oder 28VDC
Maximaler Laststrom des Relais: 7A
Drahtbereich für die Terminals: 22-14 AWG
4 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung, Zeitverzögerung
Sensitivität des Empfängers: -107dbm

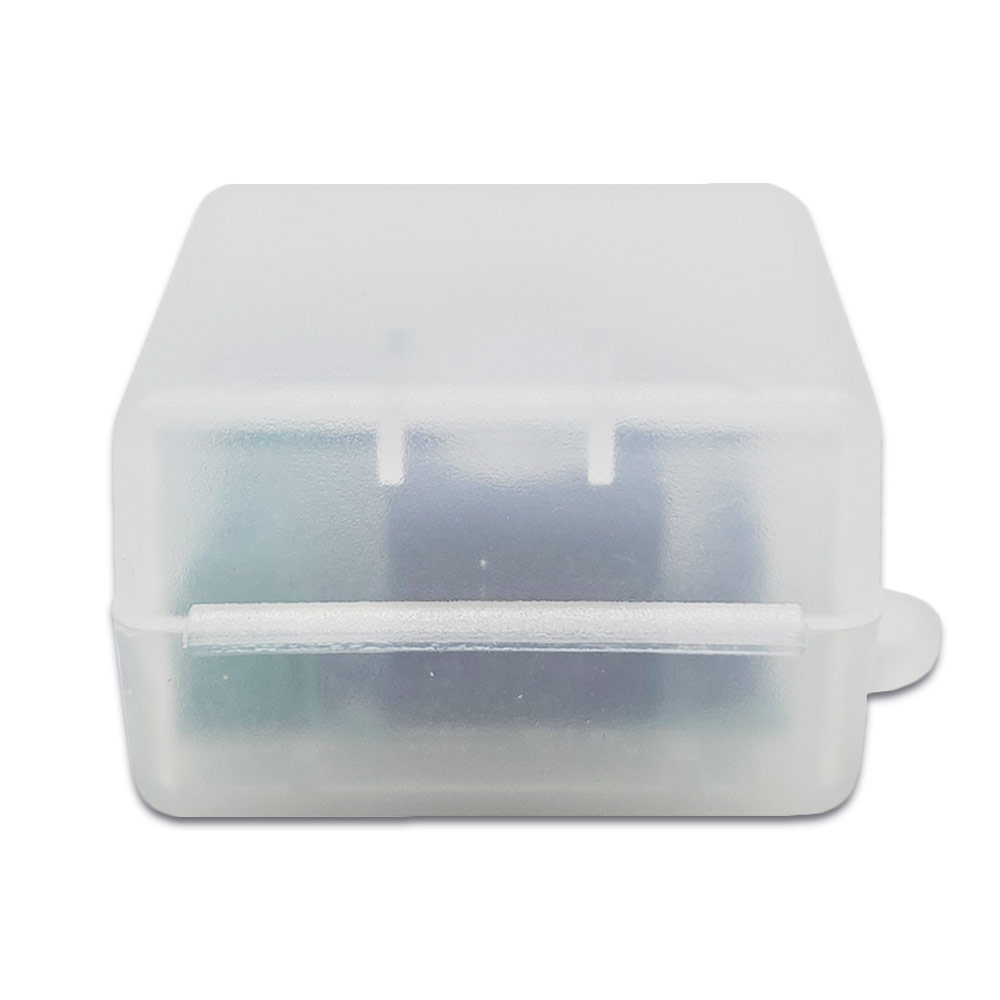

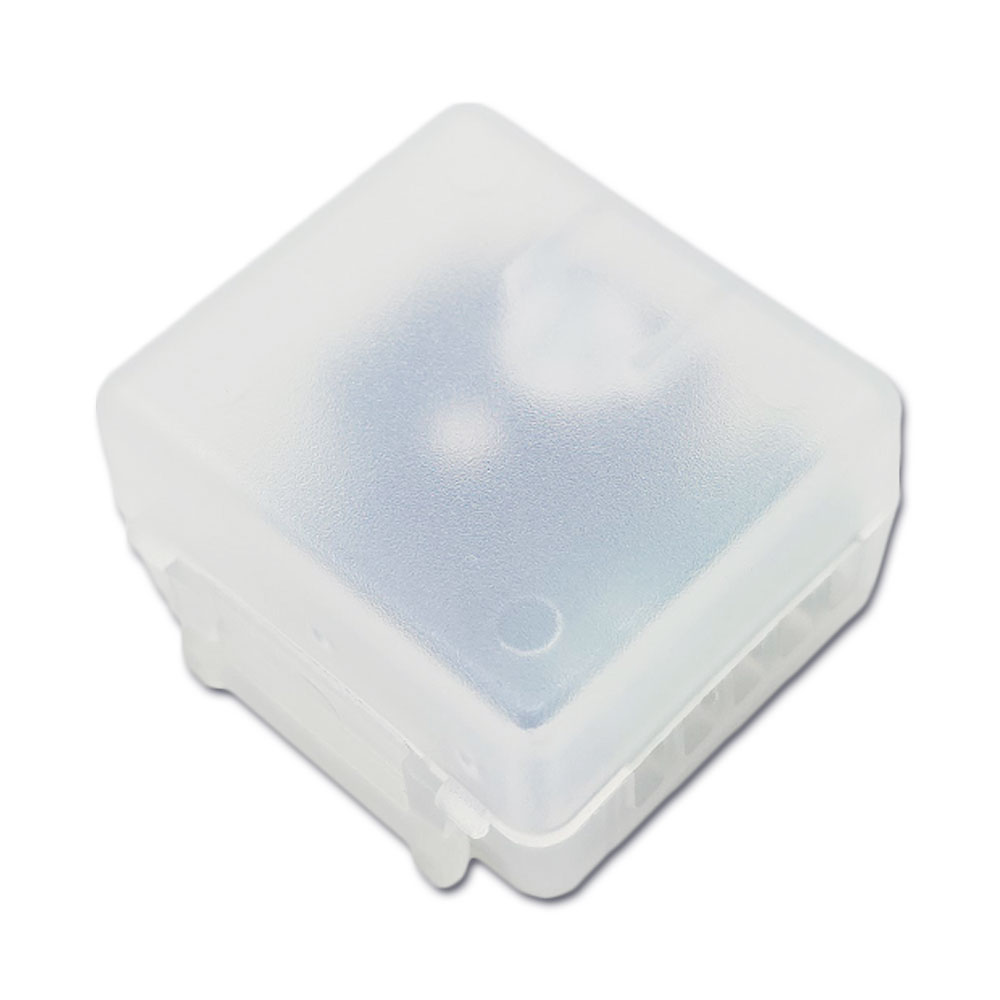

Schalenmaterial: ABS-Kunststoffschale
Betriebstemperatur: -20°C bis +70°C

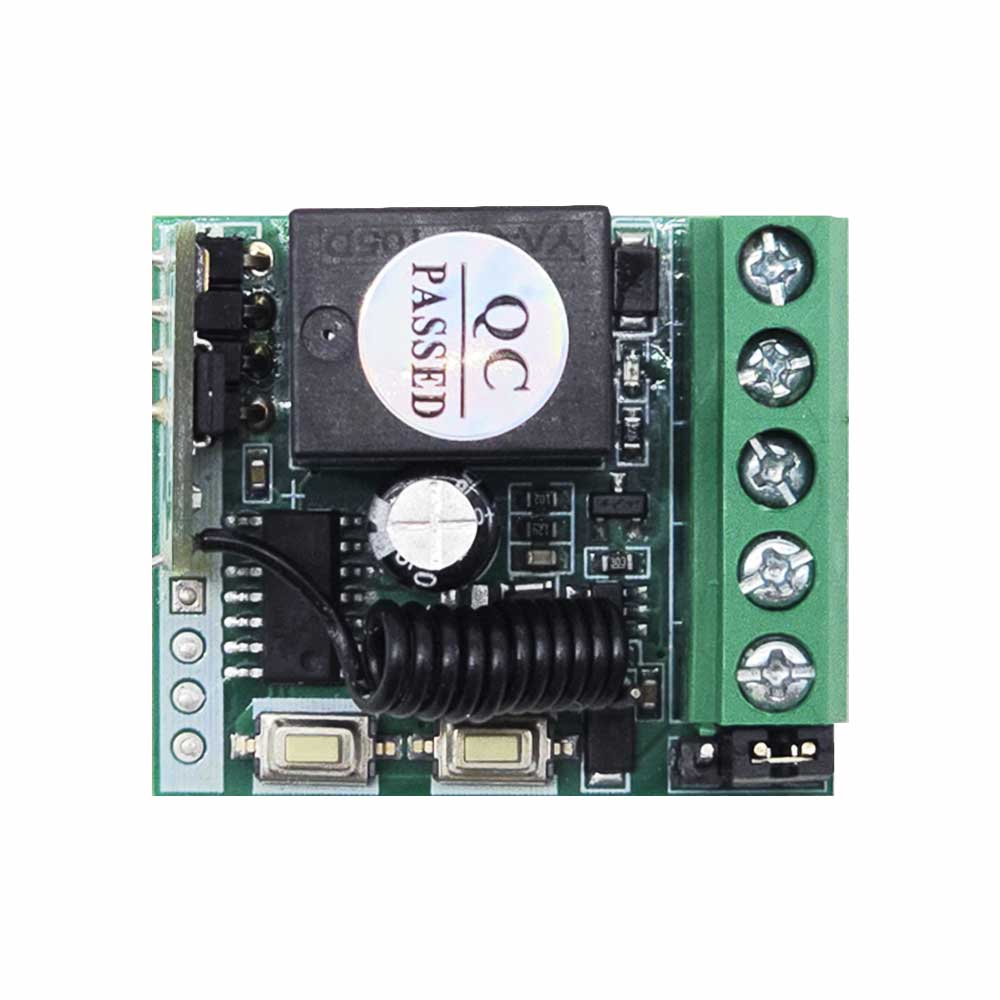

Maße der PCB: 35 x 30 x 15 mm

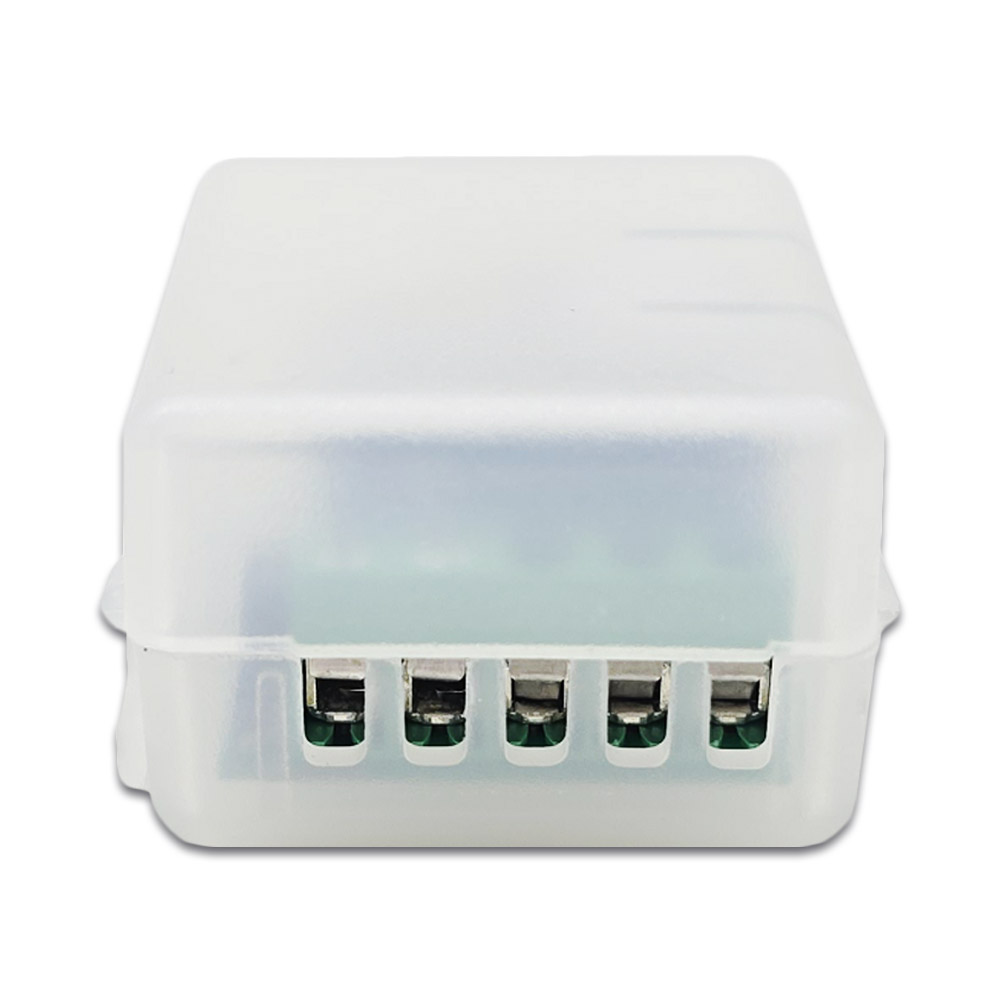

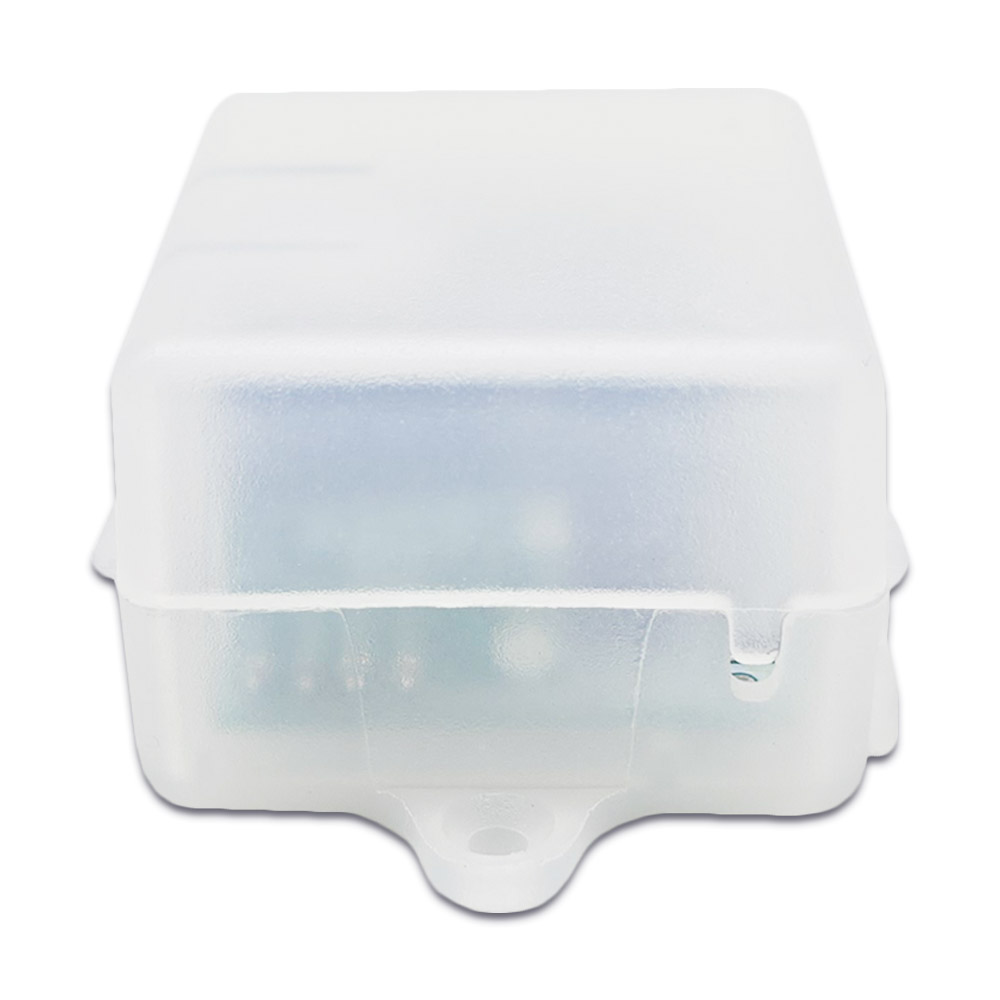

Maße des Gehäuses: 41 x 40 x 26 mm

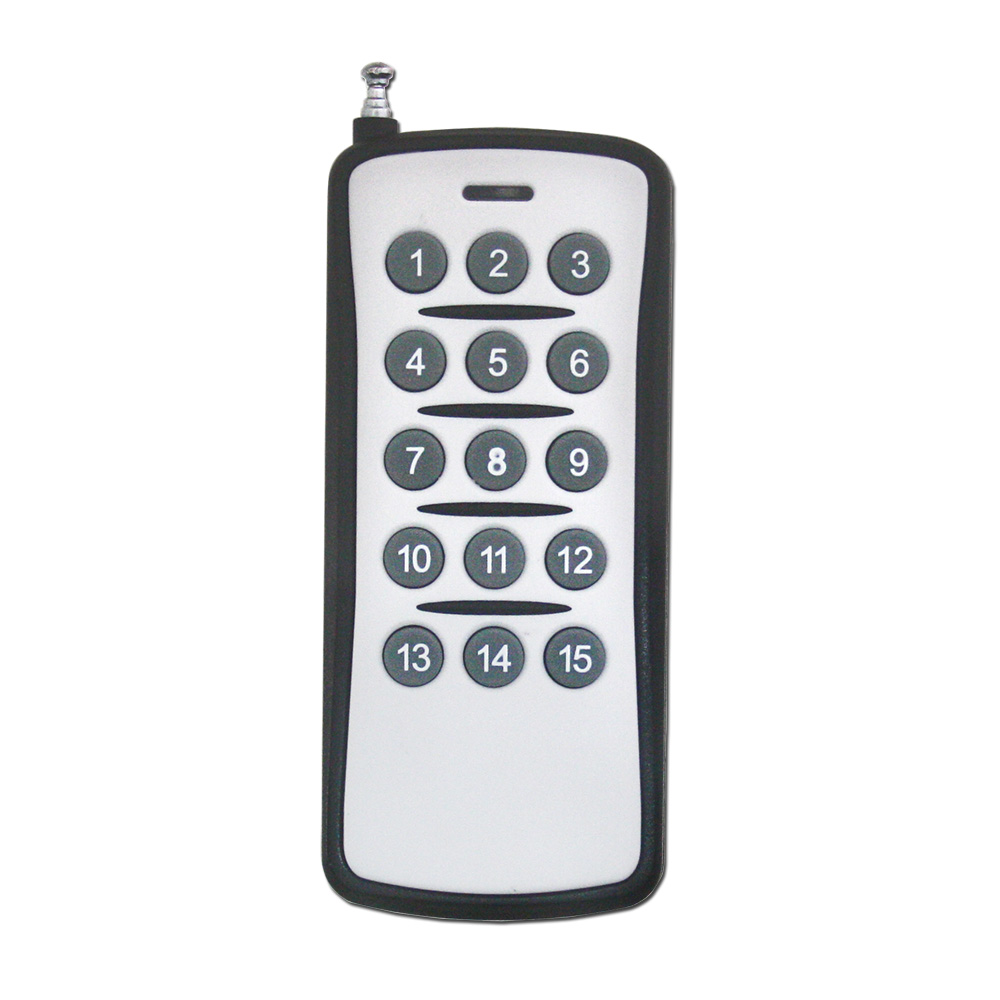

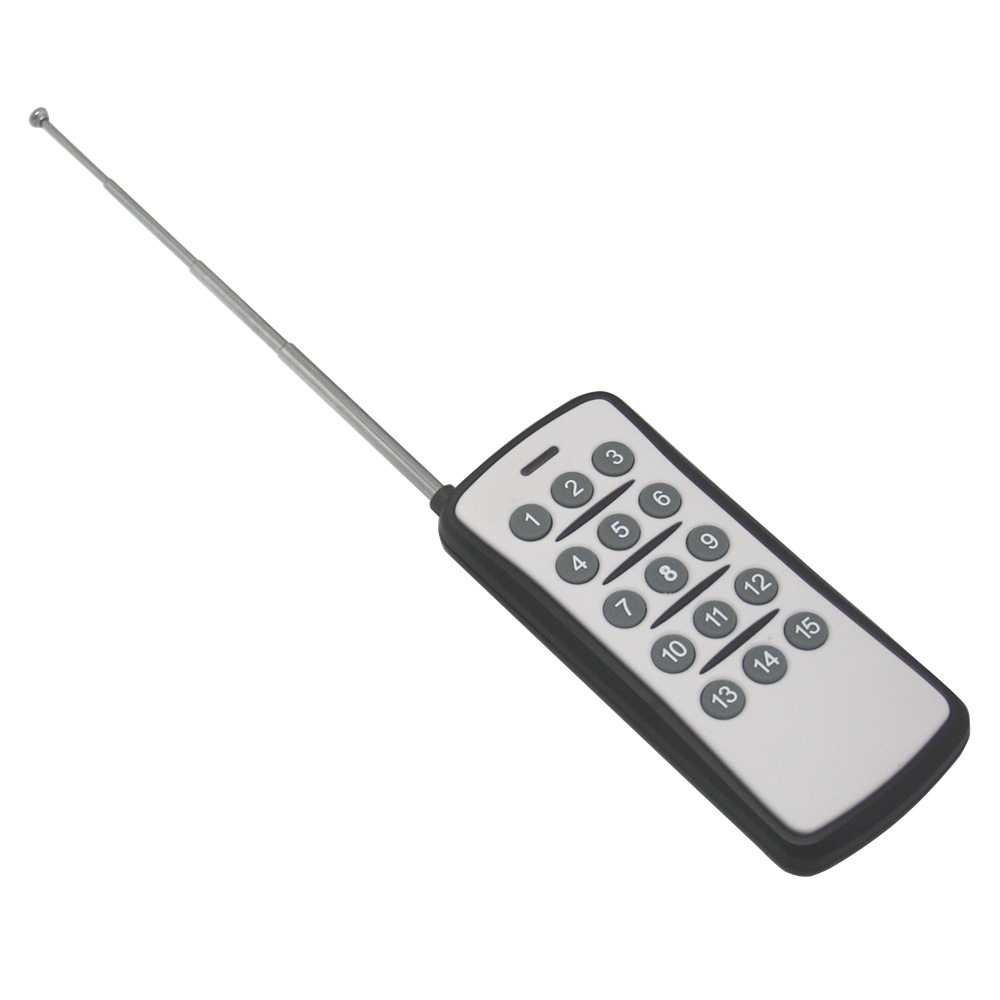

Parameter des Sender:
Modell: 0021016 (CP-15)
Kanal/Knopf: 15
Symbol des Knopfs: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15

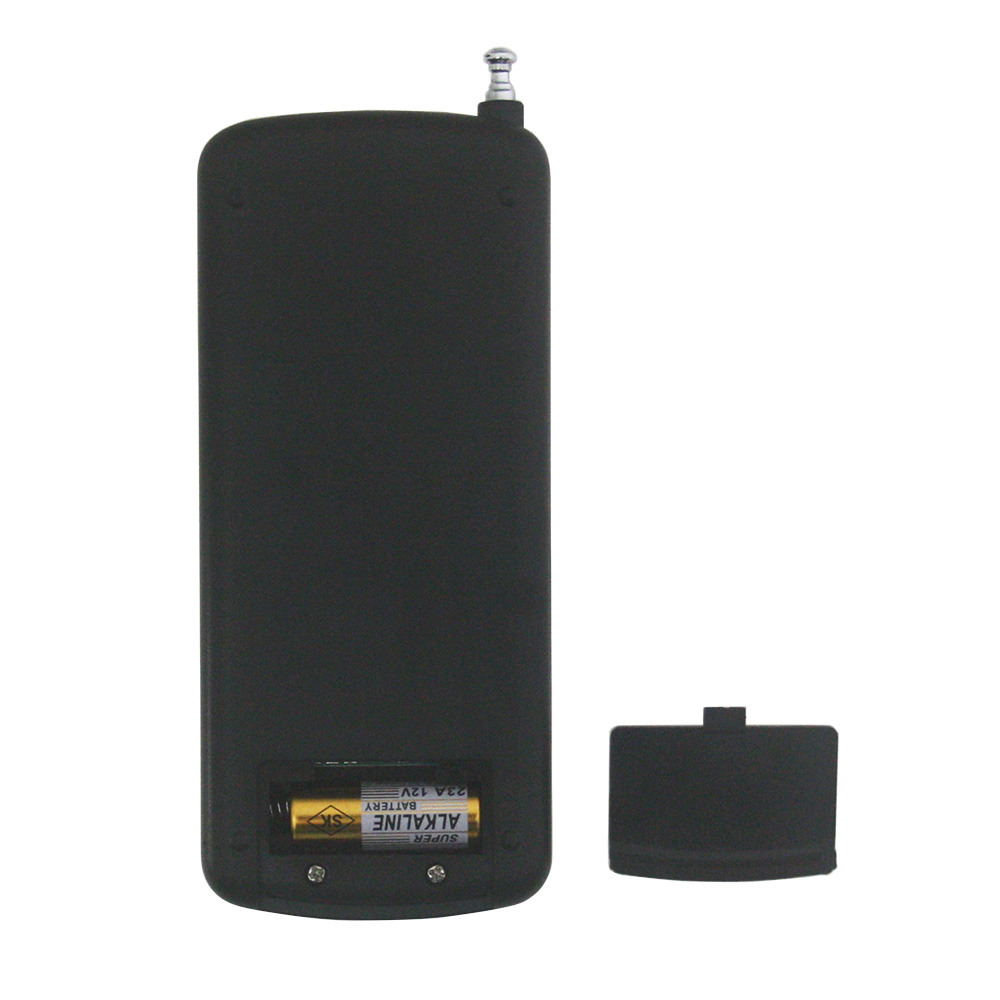

Betriebsspannung: 12V (1 x 23A-12V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom: 8mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: LX2260
Enkodierung Typ: Festcode durch Löten, bis zu 6561 Kodes
Sendeentfernung: 500m / 1500ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 °C bis +70 °C
Einheit Mass: 100 x 45 x 20 mm
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln, wie
CP-15 (500M) usw.
Reichweite:
Dieser Empfänger und verschiedene Sender bilden einen kompletten Satz, mit
dem unterschiedliche Arbeitsabstände erreicht werden können. Wenn es und der
Sender CP-15 beispielsweise einen vollständigen Satz bilden, kann der
maximale Arbeitsabstand in einem offenen Bereich 150 Meter erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne
Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird
es durch Bäume, Mauern oder andere Gebäude behindert und durch andere
Funksignale gestört. Daher kann es sein, dass der tatsächliche
Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Der mit einer externen Antenne ausgestattete Empfänger hat einen größeren
Arbeitsbereich als der mit einer internen Antenne ausgestattete Empfänger.
Verwendung:
Der Empfänger kann zur Steuerung 0~28 VDC und 110~240 VAC Geräte verwendet
werden.
Beachten: Dieser Empfänger ist der trockene Relaisausgang, und kein DC/AC
Leistungsausgang. Ausgangszustand der Relaisausgangsklemmen: Die Klemmen NO und
COM sind normalerweise geöffnet; Die Klemmen NC und COM sind
normalerweise geschlossen.
Verdrahtung:

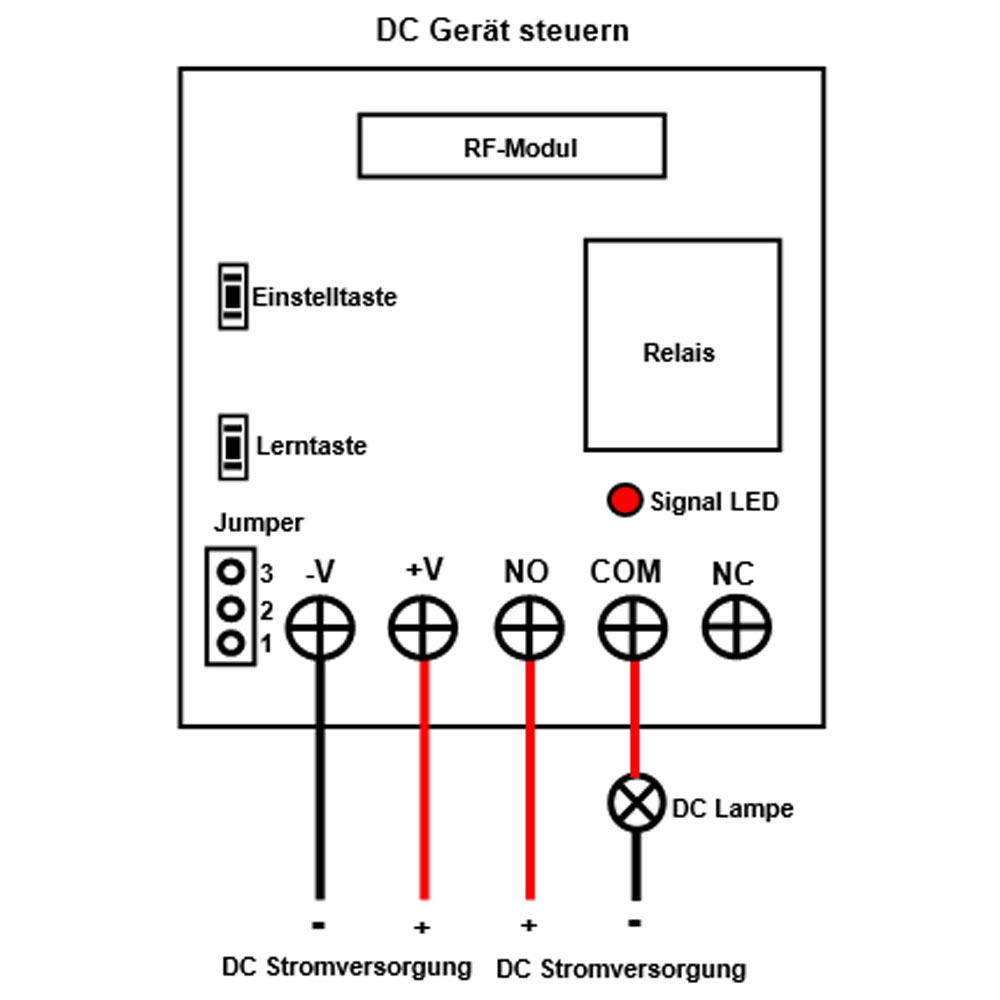

1) Wenn Sie ein 12VDC Lampe steuern möchten, machen wie folgende:
1.1 Verbinden sie den Pluspol der DC Stromversorgung an Klemme +V, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme
-V.
1.2 Verbinden Klemme NO an Pluspol der DC Stromversorgung, Verbinden
Klemme COM an Pluspol von DC Lampe, und Verbinden den Minuspol von DC
Lampe an Minuspol der DC Stromversorgung.

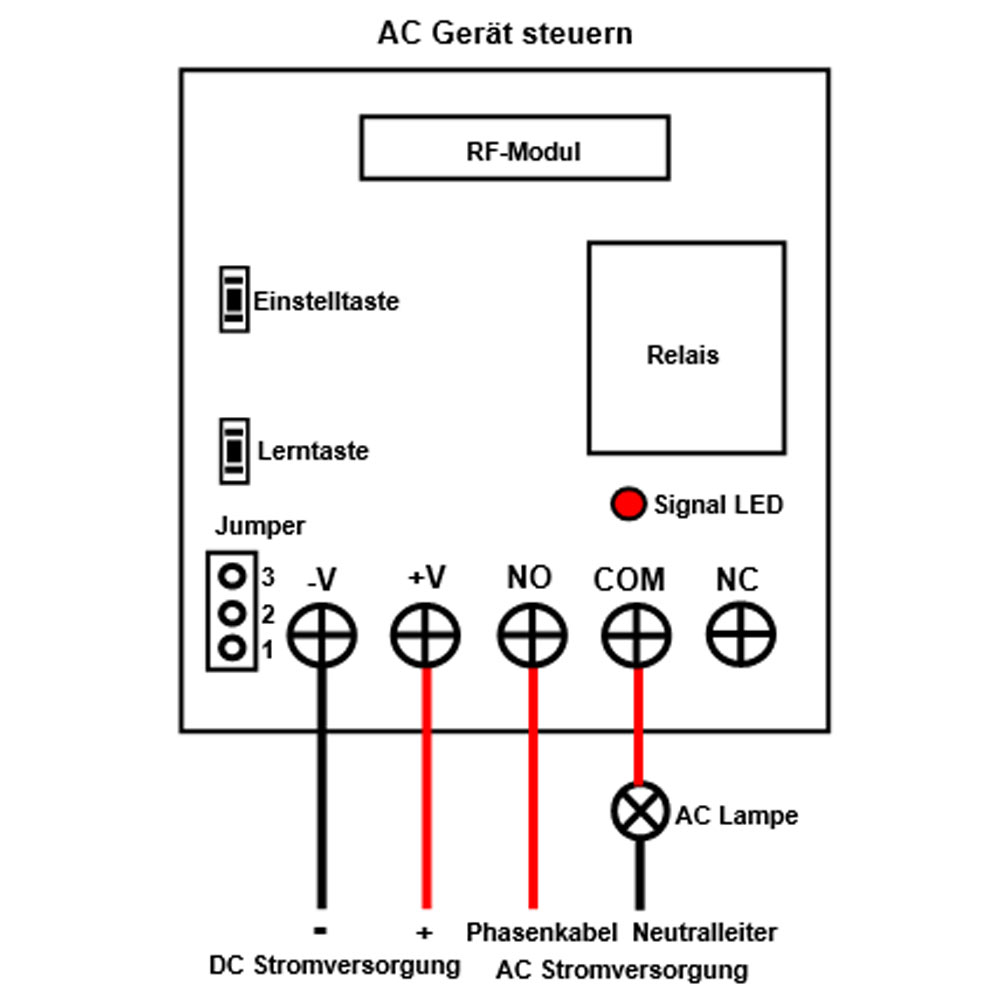

2) Wenn Sie 230VAC Lampe steuern möchten, machen Sie wie folgende:
2.1 Verbinden sie den Pluspol der DC Stromversorgung an Klemme +V, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme
-V.
2.2 Verbinden Klemme NO an das Phasenkabel der AC Stromversorgung,
Verbinden Klemme COM an eine Seite von AC Lampe, und Verbinden andere
Seite von AC Lampe an Neutralleiter der AC Stromversorgung.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem
Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten,
gehen Sie wie folgt:
1) Einstellung der Modus Selbstsichernd: Pins 2 und 3 mit einer Jumper
Brücke kurzschließen.
Der Betrieb des Selbsthemmung modus mit dem Sender CP-15:
Drücken Sie die Taste 1 am Sender: Das Relais im Empfänger 1 ist aktivier,
und die angeschlossene Lampe 1 wird eingeschaltet.
Drücken Sie die Taste 1 erneut: Das Relais im Empfänger 1 ist deaktiviert,
und die angeschlossene Lampe 1 wird ausgeschaltet.
……
Drücken Sie die Taste 15 am Sender: Das Relais im Empfänger 15 ist aktivier,
und die angeschlossene Lampe 15 wird eingeschaltet.
Drücken Sie die Taste 15 erneut: Das Relais im Empfänger 15 ist deaktiviert,
und die angeschlossene Lampe 15 wird ausgeschaltet.
2) Einstellung der Modus Momentan: Kurzschließen Sie die Pins nicht mit
einer Jumper Brücke.
Der Betrieb des Momentan modus mit dem Sender CP-15:
Drücken und halten Sie die Taste 1 am Sender: Das Relais im Empfänger 1 ist
aktivier, und die angeschlossene Lampe 1 wird eingeschaltet.
Lassen Sie die Taste 1 los: Das Relais im Empfänger 1 ist deaktiviert, und
die angeschlossene Lampe 1 wird ausgeschaltet.
……
Drücken und halten Sie die Taste 15 am Sender: Das Relais im Empfänger 15
ist aktivier, und die angeschlossene Lampe 15 wird eingeschaltet.
Lassen Sie die Taste 15 los: Das Relais im Empfänger 15 ist deaktiviert, und
die angeschlossene Lampe 15 wird ausgeschaltet.
3) Einstellung der Modus Verriegelung: Pins 1 und 2 mit einer Jumper Brücke
kurzschließen.
Der Betrieb des Verriegelung modus mit dem Sender CP-15:
Drücken Sie die Taste 1 am Sender: Das Relais im Empfänger 1 ist aktivier,
und die angeschlossene Lampe 1 wird eingeschaltet.
Drücken Sie eine andere Taste am Sender: Das Relais im Empfänger 1 ist
deaktiviert, und die angeschlossene Lampe 1 wird ausgeschaltet.
……
Drücken Sie die Taste 15 am Sender: Das Relais im Empfänger 15 ist aktivier,
und die angeschlossene Lampe 15 wird eingeschaltet.
Drücken Sie eine andere Taste am Sender: Das Relais im Empfänger 15 ist
deaktiviert, und die angeschlossene Lampe 15 wird ausgeschaltet.
4) Einstellung der Modus Zeitverzögerung und der Verzögerungszeit.

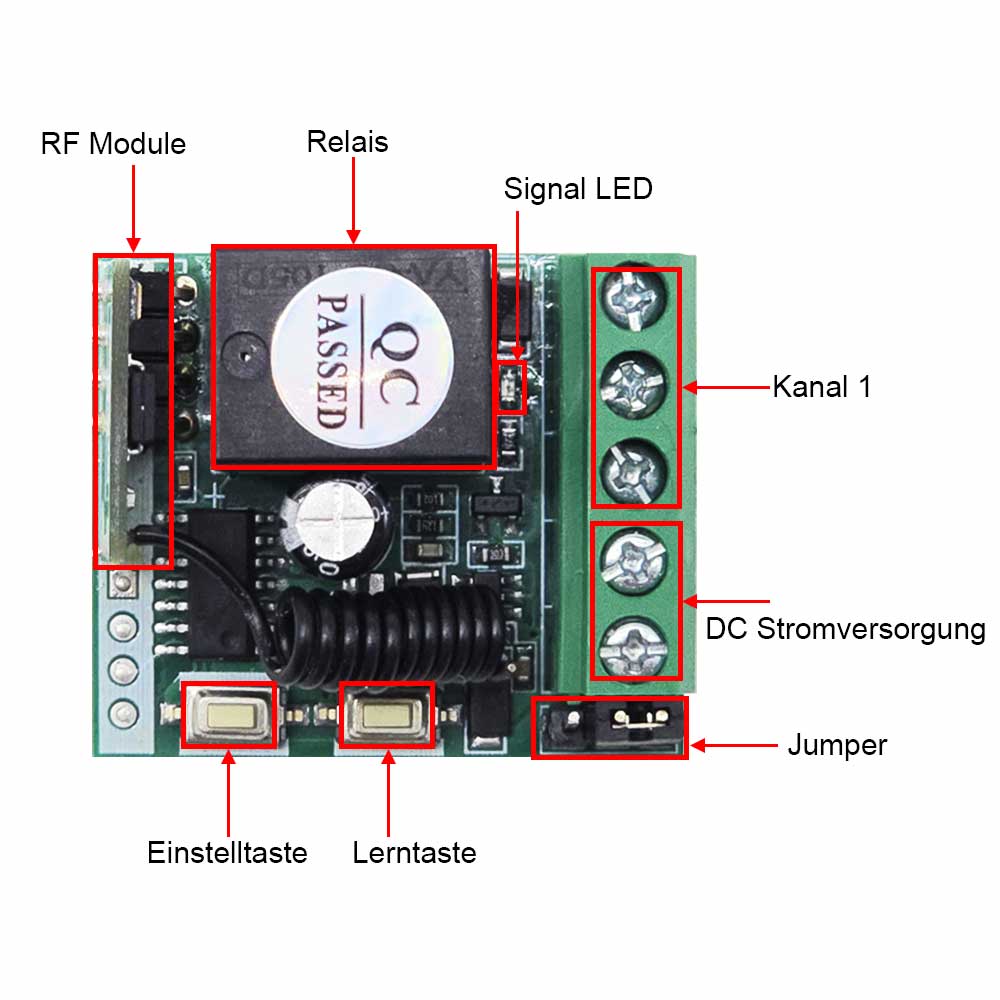

Der Empfänger verfügt über zwei Tasten: die Einstelltaste und die Lerntaste.
4.1 Entfernen Sie die Jumper-Brücke und drücken Sie die Einstelltaste
einmal. Die Signal-LED blinkt dreimal und zeigt damit an, dass der Empfänger
die Verzögerungszeit-Einstellung aufruft.
4.2 Drücken Sie die Lerntaste, um die Verzögerungszeit einzustellen. Bei
jedem Drücken der Lerntaste erhöht sich die Verzögerungszeit um 1 Sekunde,
bis zu insgesamt 99 Sekunden.
4.3 Nachdem Sie die Verzögerungszeiten eingestellt haben, drücken Sie erneut
die Einstelltaste. Die Signal - LED blinkt erneut dreimal und zeigt damit
an, dass der Empfänger die Verzögerungszeit - Einstellung verlässt.
Der Betrieb des Zeitverzögerung modus mit dem Sender CP-15: (Wenn die
Verzögerungszeit auf 10 Sekunden eingestellt ist.)
Drücken Sie die Taste 1 am Sender einmal: Das Relais im Empfänger 1 ist
aktivier, und die angeschlossene Lampe 1 wird eingeschaltet.
Nach 10 Sekunden Verzögerungszeit wird das Relais im Empfänger 1 automatisch
deaktiviert und die angeschlossene Lampe 1 ausgeschaltet.
……
Drücken Sie die Taste 15 am Sender einmal: Das Relais im Empfänger 15 ist
aktivier, und die angeschlossene Lampe 15 wird eingeschaltet.
Nach 10 Sekunden Verzögerungszeit wird das Relais im Empfänger 15
automatisch deaktiviert und die angeschlossene Lampe 15 ausgeschaltet. Beachten: Wenn Sie den Sender während der Verzögerungszeit mehrfach drücken,
wird die Verzögerungszeit ab der letzten Betätigung des Senders gezählt.
So löschen Sie die Verzögerungszeit:
Wenn Sie die Verzögerungszeit löschen möchten, gehen Sie wie folgt vor:
Bedienung: Drücken Sie einmal die Einstelltaste, die Signal-LED blinkt 3
Mal. Drücken Sie dann erneut die Einstelltaste, und die Signal-LED blinkt
erneut 3 Mal, was zeigt an, dass die Verzögerungszeit erfolgreich gelöscht
wurde.d die Signal-LED blinkt erneut 3 Mal, was zeigt an, dass die
Verzögerungszeit erfolgreich gelöscht wurde.
So schalten Sie die Signal-LED aus und ein:
Signal-LED ausschalten: Drücken Sie einmal die Lerntaste, und wenn Sie den
Sender nicht innerhalb von 5 Sekunden betätigen, schaltet sich die
Signal-LED automatisch aus.
Signal-LED einschalten: Drücken Sie einmal die Lerntaste, und drücken Sie
innerhalb von 5 Sekunden eine beliebige Taste am Sender, und die Signal-LED
schaltet sich automatisch ein.
So koppeln Sie den Sender mit dem Empfänger:
Beachten: Wir haben den Sender vor Verlassen des Werks mit dem Empfänger
gekoppelt. Wenn Sie weitere Fernbedienungen koppeln möchten, gehen Sie wie
folg.
Sie können jede beliebige Taste am Sender beliebig mit dem Empfänger koppeln,
den Sie steuern möchten.
1) Wählen Sie den zu steuernden Empfänger aus und drücken Sie einmal die
Lerntaste im Empfänger, wodurch der Empfänger gibt den Lernstatus ein.
2) Drücken Sie die Taste, die Sie am Sender verwenden möchten, wenn die
Signal LED dreimal blinkt, dies bedeutet dass die Kopplung mit das Taste
erfolgreich war.
3) Der Empfänger kann bis zu 18 Sender mit verschiedenen kodes speichern.
So löschen Sie alle Sender codes gespeichert im Empfänger:
Wir haben gekoppelt den Sender mit dem Empfänger, wenn Sie nicht möchten
dass der Empfänger mit dem Sender zu arbeiten, Sie können löschen alle
Sender codes gespeichert im Empfänger.
Bedienung: Drücken und halten Sie die Lerntaste im Empfänger für 5 Sekunden,
und die Signal-LED blinkt dreimal. Lassen Sie zu diesem Zeitpunkt die
Lerntaste los, was zeigt an, dass alle gespeicherten Codes erfolgreich
gelöscht wurden.
Lieferumfang:
15 x Empfänger: S1UD-DC
1 x Sender: CP-15
1 x Bedienungsanleitung
